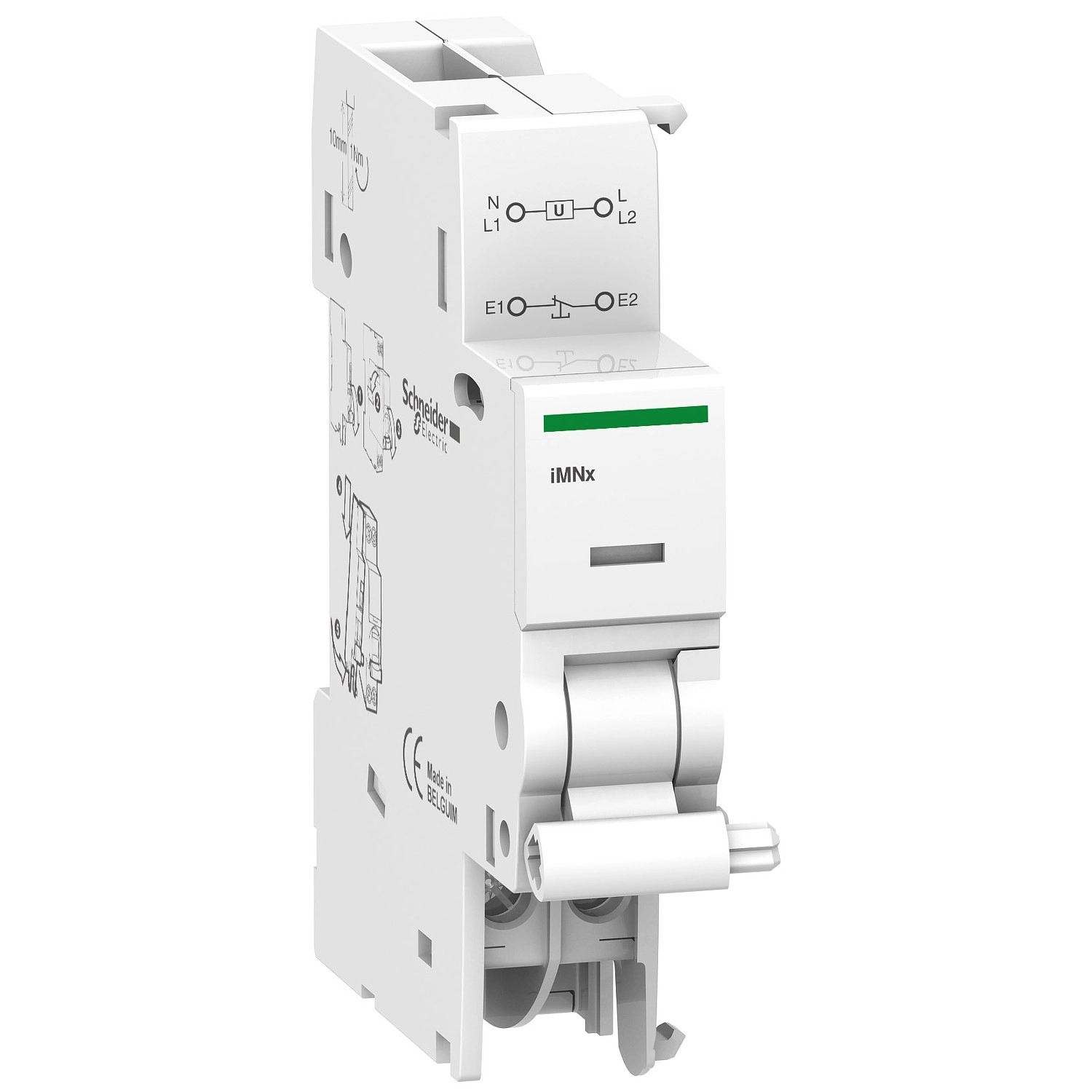

Az Acti9 iMNx nullfeszültség kioldó (A9A26969) a Schneider Electric prémium kategóriájú Acti9 termékcsaládhoz tartozó kompakt és megbízható berendezés, amelyet speciálisan a túlfeszültség elleni védelmi rendszerekhez terveztek. Ez a 220...240 V AC vezérlési feszültségű modell külső tápellátással működik és kiválóan illeszkedik a modern épületgépészeti és ipari villamos rendszerekhez.
A Schneider Electric Acti9 iMNx nullfeszültség kioldó elsősorban olyan alkalmazásokban használható, ahol szükséges az áramkör automatikus megszakítása a tápfeszültség jelentős csökkenése vagy kimaradása esetén. Ez a funkció kritikus fontosságú lehet biztonsági rendszerekben, távoli vezérlésben és olyan környezetekben, ahol a feszültségingadozás veszélyt jelenthet a személyekre vagy berendezésekre. A készülék kompatibilis számos Acti9 kismegszakítóval, többek között az Acti9 iC60H RCBO, Acti9 iC60H RCBO PoN, Acti9 iC60H2 RCBO, Acti9 iC60N RCBO és Acti9 iKQE RCBO modellekkel, így rugalmasan illeszthető a már meglévő rendszerekhez is.
A műszaki paramétereket tekintve az Acti9 iMNx nullfeszültség kioldó 220...240 V AC 50/60 Hz vezérlési feszültséggel rendelkezik, és mindössze 2 db 9 mm-es osztásnyi helyet foglal a DIN sínen. A fehér színű készülék szélessége 18 mm, szerelése rendkívül egyszerű a clip-on rögzítési technológiának köszönhetően. A csatlakozások terén rugalmas lehetőségeket kínál: kapocstermináljai alkalmasak 1 db 11 mm² vagy 2 db 2,1 mm² merev vezeték, illetve 1 db 9 mm² vagy 2 db 2,1 mm² hajlékony vezeték fogadására, végelzáróval ellátva. A megfelelő rögzítéshez 1 N.m meghúzási nyomatékot kell alkalmazni. A készülék helyi jelzéssel is rendelkezik működési állapotának vizuális visszajelzésére.
Az Acti9 iMNx kiváló környezeti paraméterekkel büszkélkedhet: széles, -35...70 °C közötti üzemi hőmérsékleti tartománnyal rendelkezik, tárolási hőmérséklete -40...85 °C között lehet, és akár 95% relatív páratartalmat is elvisel 55 °C-on. A készülék megfelel az EN/IEC 60947-1 szabványnak, és 2-es fokozatú trópusállósággal is rendelkezik az EN/IEC 60947-5-1 szerint. Az A9A26969 cikkszámú nullfeszültség kioldó a minőségi villamos szerelések nélkülözhetetlen eleme, amely megfelelő szakember általi telepítés esetén éveken át megbízhatóan szolgálja a villamos rendszer biztonságos működését.
Acti9 iMNx nullfeszültség kioldó műszaki adatok
Alapadatok
Termékcsalád: Acti9
Termék vagy komponens típusa: Nullfeszültség kioldó
Készülék rövid neve: iMNx
Vezérlő áramköri feszültség [Uc]: 220...240 V AC 50/60 Hz
Vezérlés típusa: Külső táplálással
9 mm-es osztások száma: 2
Kiegészítő tulajdonságok
Kompatibilis termékcsaládok: Acti9 iC60H RCBO, Acti9 iC60H RCBO PoN, Acti9 iC60H2 RCBO, Acti9 iC60N RCBO, Acti9 iKQE RCBO
Helyi jelzés: Működésjelző
Rögzítési mód: Clip-on
Rögzítési felület: DIN sín
Gyűjtősín és elosztóblokk kompatibilitás: Felül: IGEN
Szélesség: 18 mm
Szín: Fehér
Csatlakozások - sorkapcsok: Kapcsok - 1 vezeték 11 mm² - merev, Kapcsok - 2 vezeték 2.1 mm² - merev, Kapcsok - 1 vezeték 9 mm² - hajlékony, Kapcsok - 2 vezeték 2.1 mm² - hajlékony érvéghüvellyel
Meghúzási nyomaték: 1 N.m
Környezet
Szabványok: EN/IEC 60947-1
Trópusállóság: 2-es fokozat az EN/IEC 60947-5-1 szerint
Relatív páratartalom: 95% 55°C-on
Környezeti hőmérséklet működés közben: -35...70°C
Környezeti hőmérséklet tárolás esetén: -40...85°C
