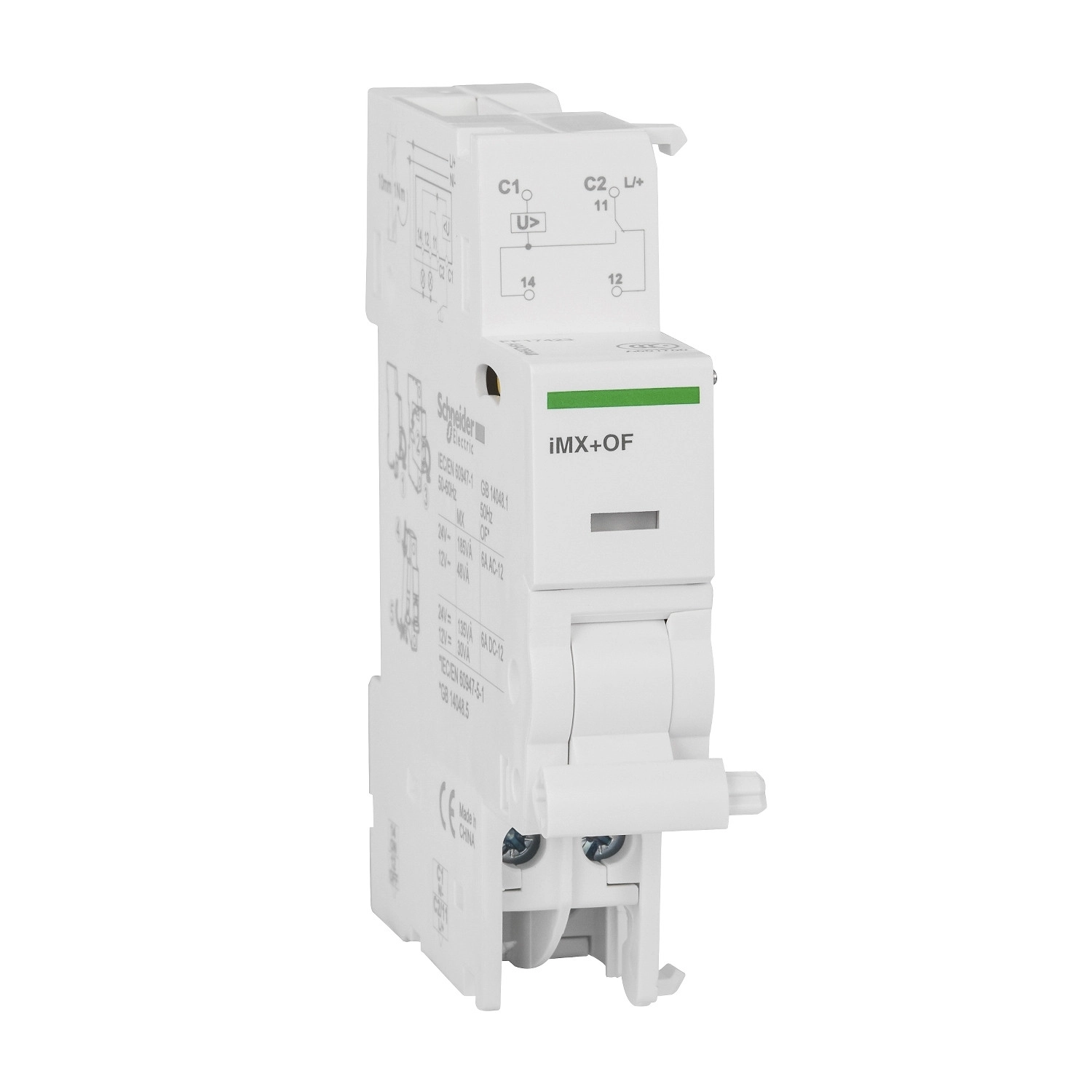

Az A9A26948 cikkszámú Schneider Electric Acti 9 iMX+OF munkaáramú kioldó egy rendkívül hatékony és megbízható kiegészítő eszköz a modern villamos kapcsolószekrények kialakításához. Ez a kompakt méretű, fehér színű készülék a Schneider Electric Acti9 termékcsalád tagjaként elsősorban kismegszakítók távműködtetésére szolgál, lehetővé téve az automatizált rendszerek és távvezérlési megoldások implementálását.
A Schneider Electric Acti9 iMX+OF munkaáramú kioldó az Acti9 kismegszakító családokkal (iC60H RCBO, iC60H RCBO PoN, iC60H2 RCBO, iC60N RCBO, iKQE RCBO) kompatibilis, és különleges jellemzője, hogy beépített nyitott/zárt állapotjelző kontaktussal (1 C/O) rendelkezik. Ez lehetővé teszi a kapcsolóeszköz aktuális állapotának távoli felügyeletét, így az üzemeltetők azonnal értesülhetnek a megszakítók állapotváltozásairól, ami növeli a rendszer megbízhatóságát és a beavatkozások hatékonyságát. Az állapotjelzés mellett a készülék előlapján található vizuális jelzés (Action indicator) is mutatja a működési állapotot.
A készülék fő műszaki paraméterei között fontos kiemelni a 12-24 V AC 50/60 Hz vagy 12-24 V DC vezérlőfeszültség tartományt, amely jelentős rugalmasságot biztosít a különböző vezérlési rendszerekben való alkalmazhatósághoz. A névleges áramértékek AC-12 üzemmódban 6 A 12 V és 24 V AC feszültségen (50 Hz), DC-12 üzemmódban pedig ugyancsak 6 A 12 V és 24 V DC feszültségen. A kioldó szélességi mérete mindössze 18 mm, két 9 mm-es osztásnak felel meg, így minimális helyet foglal a kapcsolószekrényben, miközben könnyen integrálható a meglévő rendszerekbe. A Schneider Electric A9A26948 iMX+OF készülék DIN-sínre rögzíthető, és kompatibilis a fésűs gyűjtősínnel is a felső oldalán, ami jelentősen leegyszerűsíti a szerelési folyamatot.
A csatlakoztatás tekintetében a készülék rendkívül rugalmas: szorítókapcsos csatlakozóival különböző kábelkeresztmetszetű vezetékek használhatók, beleértve a 2,5 mm²-es rugalmas (érvéghüvelyezett) kábeleket, a 6 mm²-es merev vezetékeket, 2 db 2,5 mm²-es merev kábelt, valamint 4 mm²-es rugalmas vezetékeket. A csatlakozások meghúzási nyomatéka 1 N.m. A készülék kiemelkedően széles hőmérsékleti tartományban (-35...70 °C üzemi, -40...85 °C tárolási) használható, és 95%-os relatív páratartalom mellett is megbízhatóan működik 55 °C-on, ami a 2-es fokú trópusi klíma szerinti minősítésnek felel meg az EN/IEC 60947-5-1 szabvány szerint. Ez különösen előnyös olyan ipari környezetekben, ahol szélsőséges környezeti feltételek állhatnak fenn, vagy változó klimatikus viszonyokkal kell számolni.
Schneider Electric Acti 9 iC60 - A9A26948 - iMX - OF munkaáramú kioldó, 12 - 24VAC, 12 - 24VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Termék típusa: Munkaáramú kioldó nyitott/zárt állapotjelző kontaktussal
Eszköz rövid neve: iMX+OF
Jelző érintkezők összetétele: 1 C/O (átkapcsoló kontaktus)
Névleges áram: AC-12: 6 A 12 V és 24 V AC feszültségnél, 50 Hz
DC-12: 6 A 12 V és 24 V DC feszültségnél
Vezérlő áramkör feszültsége: 12...24 V AC 50/60 Hz
12...24 V DC
Szélesség modulokban: 2 (9 mm-es osztás)
Kiegészítő információk
Kompatibilitás: Acti9 iC60H RCBO
Acti9 iC60H RCBO PoN
Acti9 iC60H2 RCBO
Acti9 iC60N RCBO
Acti9 iKQE RCBO
Helyi jelzés: Működésjelző
Szerelési mód: Bepattintható
Szerelési alap: DIN sín
Fésűs gyűjtősín kompatibilitás: Felül: IGEN
Szélesség: 18 mm
Szín: Fehér
Csatlakozók: Szorítókapocs - 2 kábel, 2,5 mm² - rugalmas, érvéghüvellyel
Szorítókapocs - 1 kábel, 6 mm² - merev
Szorítókapocs - 2 kábel, 2,5 mm² - merev
Szorítókapocs - 1 kábel, 4 mm² - rugalmas
Meghúzási nyomaték: 1 N.m
Környezeti adatok
Szabványok: EN/IEC 60947-1
EN/IEC 60947-5-1
Trópusi klíma: 2-es fokozat az EN/IEC 60947-5-1 szerint
Relatív páratartalom: 95% 55 °C-on
Környezeti hőmérséklet üzemelés közben: -35...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
