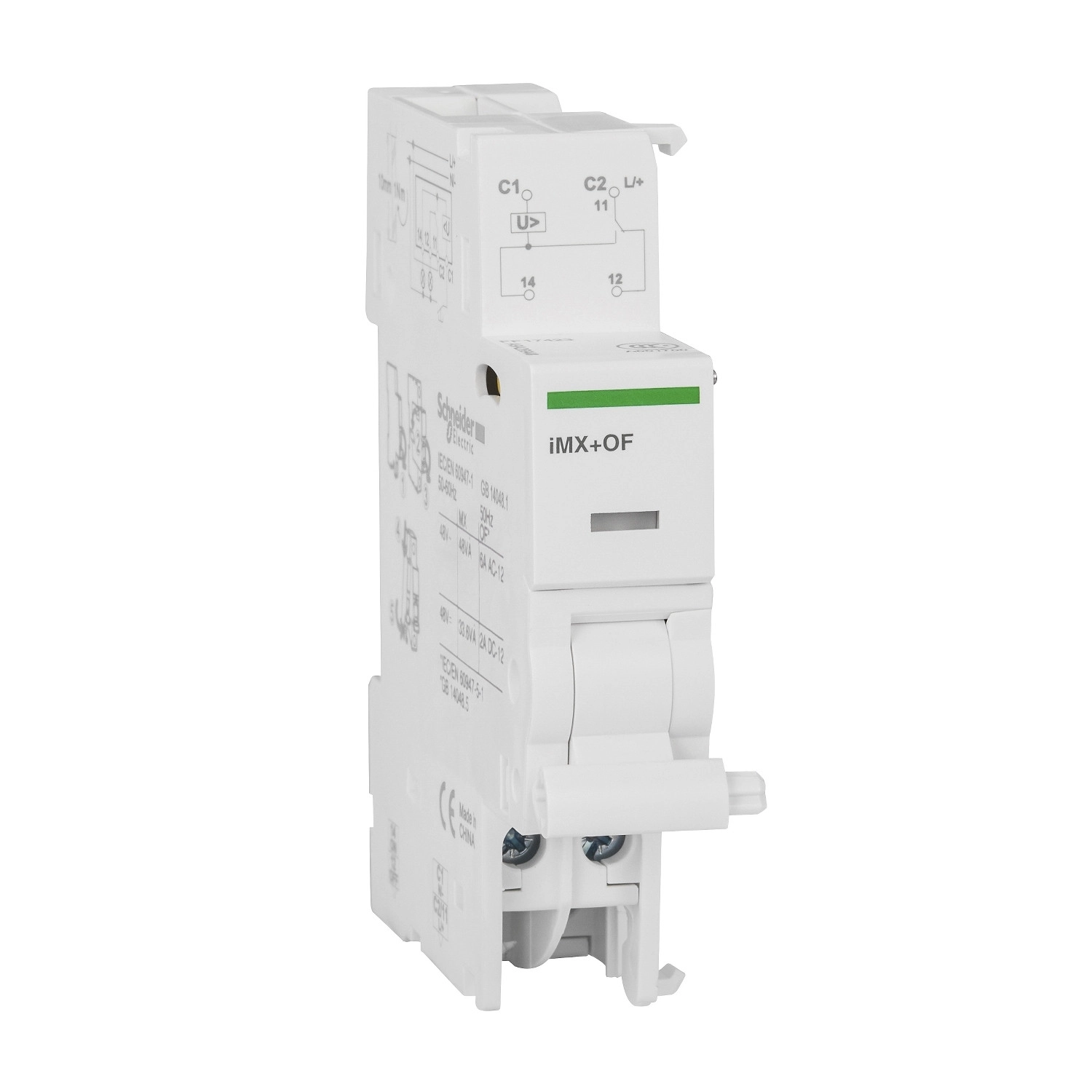

A Schneider Electric Acti9 iMX+OF shunt trip release (A9A26947) egy professzionális villamos kiegészítő, amely lehetővé teszi az elektromos rendszerek távoli vagy automatikus lekapcsolását biztonsági célokból vagy üzemeltetési követelményeknek megfelelően. Ez az OC kontakttal ellátott munkaáramú kioldó az Acti9 termékcsalád része, amely a Schneider Electric legkorszerűbb moduláris készülékeinek sorozata. Az A9A26947 cikkszámú iMX+OF készülék 48V AC vagy DC vezérlőfeszültséggel működik, így rugalmasan illeszkedik a különböző vezérlőrendszerekhez.
Az iMX+OF shunt trip release kompatibilis számos Acti9 sorozatú készülékkel, beleértve az iC60H RCBO, iC60H RCBO PoN, iC60H2 RCBO, iC60N RCBO és iKQE RCBO típusokat. Ez a sokoldalúság lehetővé teszi, hogy különféle áramvédelmi rendszerekben alkalmazd a készüléket, függetlenül attól, hogy új telepítést tervezel vagy meglévő rendszert bővítesz. A készülék 18 mm szélességű, ami mindössze 2 modul (9 mm-es pitch) helyet foglal a DIN sínen, így helytakarékos megoldást kínál a kapcsolószekrényben.
Technikai szempontból az iMX+OF többféle csatlakozási lehetőséget biztosít. A kapocsterminálok lehetővé teszik merev kábelek (1×5 mm² vagy 2×2,4 mm²) és rugalmas kábelek (1×3 mm² vagy 2×2,4 mm² érvéghüvellyel) csatlakoztatását. A csatlakozások meghúzási nyomatéka 1 Nm. A készülék 1 C/O jelkontaktussal rendelkezik, amelynek névleges árama 2A 48V AC-nál (AC-12 kategória) és 2A 48V DC-nél (DC-12 kategória). Ez a kontaktus visszajelzést biztosít a rendszer állapotáról, amit a készüléken lévő működésjelző is kiegészít, lehetővé téve a gyors vizuális ellenőrzést. A fésűs gyűjtősín kompatibilitás (felső oldali) tovább növeli a telepítési rugalmasságot és hatékonyságot.
A Schneider Electric A9A26947 iMX+OF rendkívül ellenálló különböző környezeti feltételekkel szemben. A készülék -35°C és +70°C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklete pedig -40°C és +85°C között lehet. Megfelel a 2-es fokozatú trópusi kivitelnek az EN/IEC 60947-5-1 szabvány szerint, és 95%-os relatív páratartalomig használható 55°C-on. A készülék megfelel az EN/IEC 60947-1 és EN/IEC 60947-5-1 szabványoknak, így biztosítva a megbízható teljesítményt és a nemzetközi megfelelőséget. A fehér színű készülékház DIN sínre szerelhető, és clip-on szerelési móddal rögzíthető, ami gyors és egyszerű telepítést tesz lehetővé.
Schneider Electric Acti9 iC60 - A9A26947 - iMX - OF munkaáramú kioldó, 48VAC, 48VDC műszaki adatok
Fő jellemzők
Termékcsalád: Acti9
Terméktípus: Shunt trip release OC kontakttal
Eszköz rövid neve: iMX+OF
Jelkontaktus összetétel: 1 C/O
Névleges áram: AC-12 2 A 48 V, AC 50 Hz esetén
Névleges áram: DC-12 2 A 48 V, DC esetén
Vezérlőáramkör feszültsége: 48 V AC 50/60 Hz, 48 V DC
9 mm-es modulszélesség: 2
Kiegészítő információk
Kompatibilitás: Acti9 iC60H RCBO, Acti9 iC60H RCBO PoN, Acti9 iC60H2 RCBO, Acti9 iC60N RCBO, Acti9 iKQE RCBO
Helyi jelzés: Működésjelző
Szerelési mód: Clip-on
Szerelési alap: DIN sín
Fésűs gyűjtősín kompatibilitás: Felső: IGEN
Szélesség: 18 mm
Szín: Fehér
Csatlakozások: Kapocsterminálos - 1 kábel 5 mm² - merev
Csatlakozások: Kapocsterminálos - 2 kábel 2,4 mm² - merev
Csatlakozások: Kapocsterminálos - 1 kábel 3 mm² - rugalmas
Csatlakozások: Kapocsterminálos - 2 kábel 2,4 mm² - rugalmas érvéghüvellyel
Meghúzási nyomaték: 1 N.m
Környezeti feltételek
Szabványok: EN/IEC 60947-1, EN/IEC 60947-5-1
Trópusi kivitel: 2-es fokozat az EN/IEC 60947-5-1 szerint
Relatív páratartalom: 95% 55 °C-on
Környezeti hőmérséklet üzemelés közben: -35...70 °C
Környezeti hőmérséklet tároláskor: -40...85 °C
