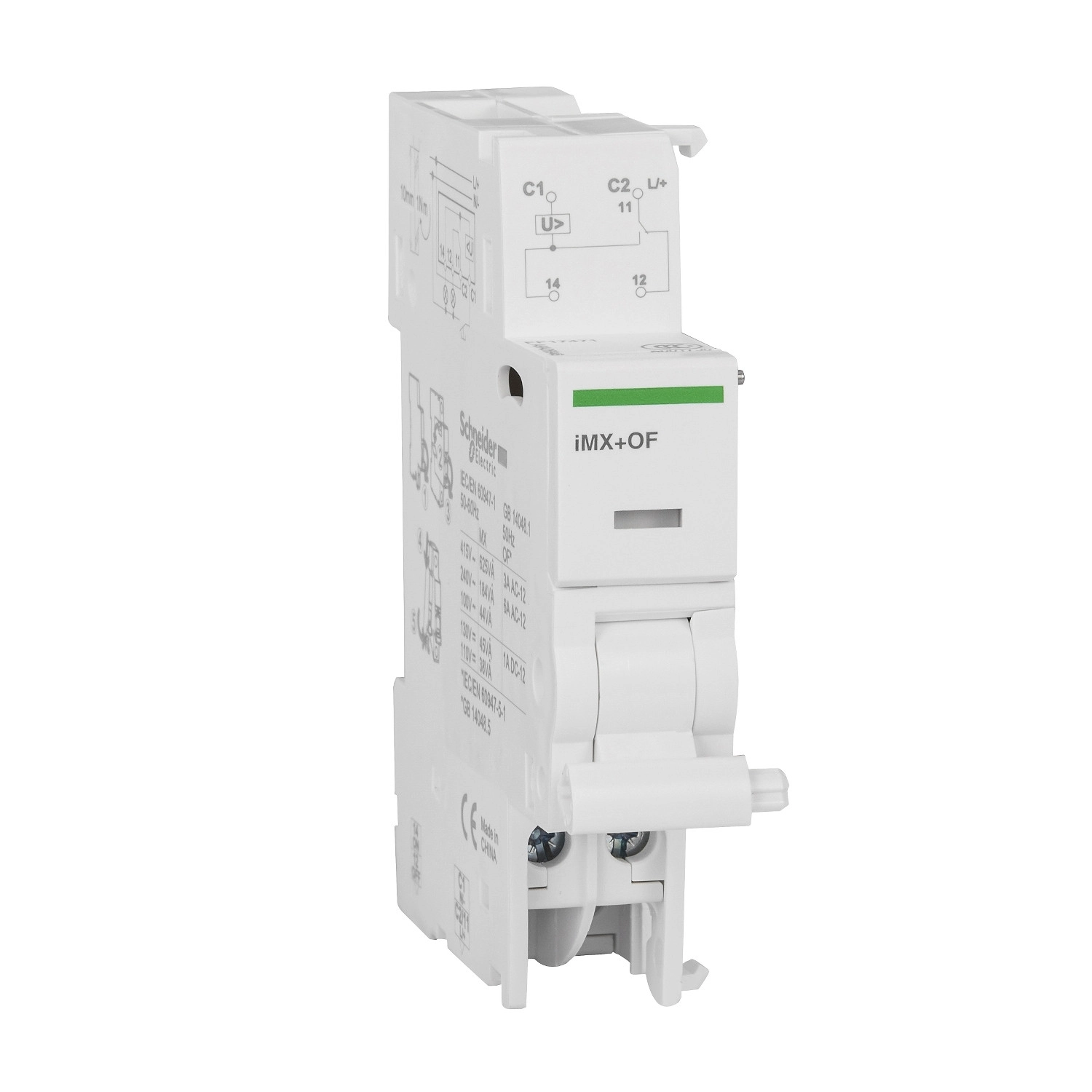

Az Acti9 iMX+OF, a Schneider Electric A9A26946 cikkszámú, munkaáramú kioldója innovatív megoldást kínál az elektromos rendszerek biztonságos működtetéséhez. Ez a shunt trip típusú feszültség kioldó mechanizmus lehetővé teszi a védelmi eszközök távoli vezérlését, így növelve a teljes rendszer rugalmasságát és biztonságát a villamosipari alkalmazásokban.
A termék fő jellemzője, hogy 100-415 V AC 50/60 Hz, illetve 110-130 V DC vezérlőfeszültséggel működik, így széles körben alkalmazható különböző elektromos rendszerekben. Az eszköz egy váltóérintkezőt (1 C/O) tartalmaz, ami lehetővé teszi a működési állapot visszajelzését. Az iMX+OF kioldó kompatibilis az Acti9 termékcsalád számos kismegszakítójával, beleértve az iC60H, iC60H PoN, iC60H2, iC60N és iKQE RCBO modelleket is, így tökéletesen integrálható a már meglévő Schneider Electric rendszerekbe.
A termék névleges árama AC-12 alkalmazásban 3 A 415 V esetén, 6 A 100 V vagy 230 V esetén, míg DC-12 alkalmazásban 1 A 110 V vagy 130 V esetén. Az eszköz mindössze 18 mm szélességű és 2 darab 9 mm-es osztást foglal a DIN sínen, így helytakarékos megoldást biztosít a kapcsolószekrényben. A fehér színű kompakt kialakítás és a DIN sínre való egyszerű felcsatolás (clip-on rögzítés) megkönnyíti a telepítést. A csatlakozók rugalmas és merev vezetékek fogadására egyaránt alkalmasak: befogadnak 2 x 2,5 mm² rugalmas vezetéket érvéghüvellyel, 2 x 2,5 mm² merev vezetéket, 1 x 6 mm² merev vezetéket, vagy 1 x 4 mm² rugalmas vezetéket. A csatlakozások meghúzási nyomatéka 1 Nm.
Az A9A26946 iMX+OF kioldó -35...+70 °C közötti üzemi hőmérséklettartományban működik, és -40...+85 °C között tárolható. Rendkívül strapabíró kialakítása megfelel az EN/IEC 60947-1 és EN/IEC 60947-5-1 szabványoknak, valamint 2-es szintű trópusi kivitellel rendelkezik az EN/IEC 60947-5-1 szerint. Magas páratartalmú környezetben is megbízhatóan működik, akár 95% relatív páratartalom mellett 55 °C-on. A termék akció indikátorral is rendelkezik, amely jelzi a kioldó működését, így a kezelő mindig tisztában lehet az aktuális állapottal. Kompatibilis a felső oldalon az Acti9 fésűs gyűjtősínekkel és elosztóblokkokkal, ami tovább növeli a telepítés rugalmasságát.
Schneider Electric Acti9 iC60 - A9A26946 - iMX - OF munkaáramú kioldó, 100 - 415VAC, 110 - 130VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Acti9
Termék típusa: Shunt trip kioldó OC kontaktussal
Eszköz rövidneve: iMX+OF
Érintkező összetétel: 1 váltóérintkező (C/O)
Elektromos jellemzők
Névleges áram [In]:
AC-12 3 A 415 V-nál, 50 Hz
AC-12 6 A 100 V-nál, 50 Hz
AC-12 6 A 230 V-nál, 50 Hz
DC-12 1 A 110 V-nál
DC-12 1 A 130 V-nál
Vezérlő áramkör feszültsége [Uc]:
100...415 V AC 50/60 Hz
110...130 V DC
Mechanikai jellemzők
Szélesség: 18 mm
9 mm-es osztások: 2
Szín: Fehér
Felszerelési mód: Pattintható
Rögzítési felület: DIN sín
Kompatibilitás
Termékcsalád kompatibilitás:
Acti9 iC60H RCBO
Acti9 iC60H RCBO PoN
Acti9 iC60H2 RCBO
Acti9 iC60N RCBO
Acti9 iKQE RCBO
Fésűs gyűjtősín és elosztóblokk kompatibilitás: Felül: IGEN
Csatlakozások
Csatlakozók:
Szorítókapocs - 2 kábel(ek) 2,5 mm² - rugalmas érvéghüvellyel
Szorítókapocs - 1 kábel(ek) 6 mm² - merev
Szorítókapocs - 2 kábel(ek) 2,5 mm² - merev
Szorítókapocs - 1 kábel(ek) 4 mm² - rugalmas
Meghúzási nyomaték: 1 N.m
Környezeti jellemzők
Szabványok: EN/IEC 60947-1, EN/IEC 60947-5-1
Trópusi kivitel: 2 az EN/IEC 60947-5-1 szerint
Relatív páratartalom: 95% 55 °C-on
Környezeti üzemi hőmérséklet: -35...70 °C
Tárolási hőmérséklet: -40...85 °C
Jelzések
Helyi jelzés: Működésjelző
