Ledvance mennyezeti LED lámpa mozgásérzékelővel, hidegfehér, 24 W (Surface-C)

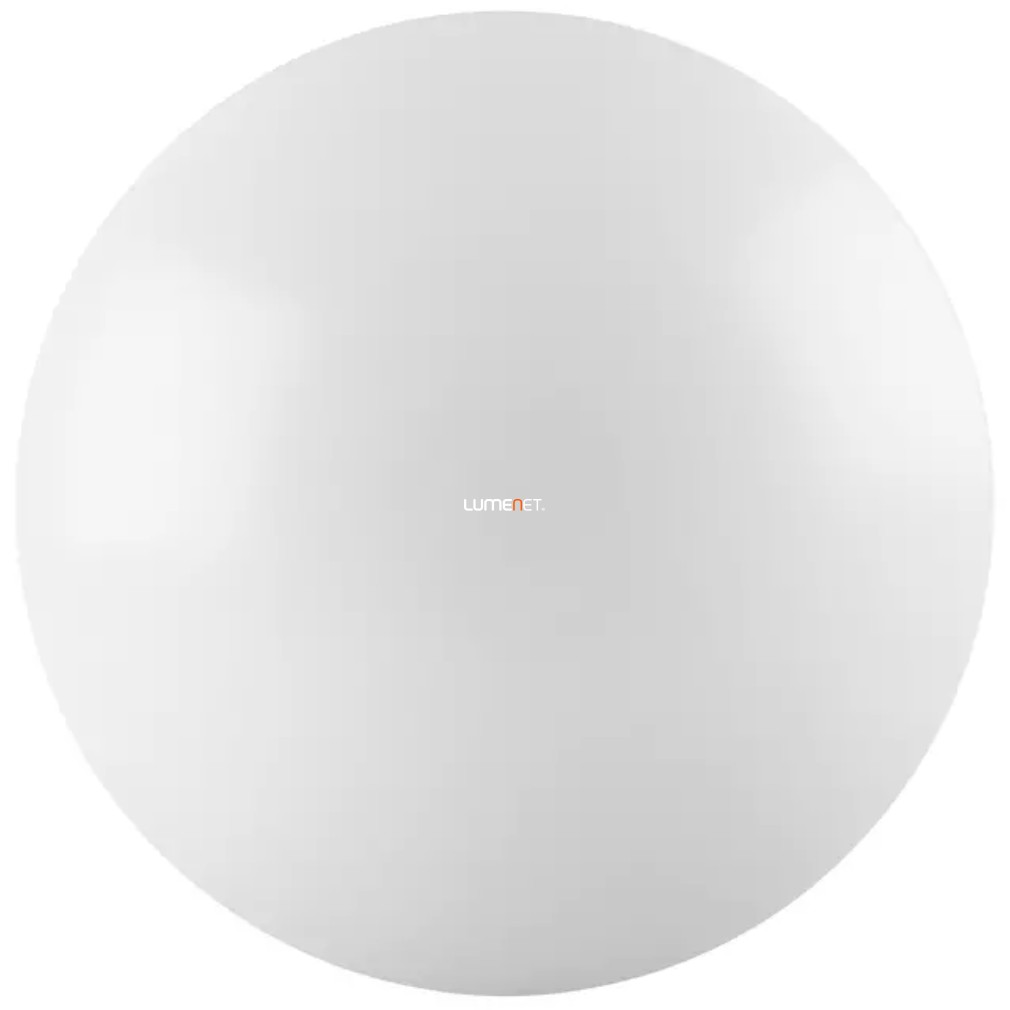

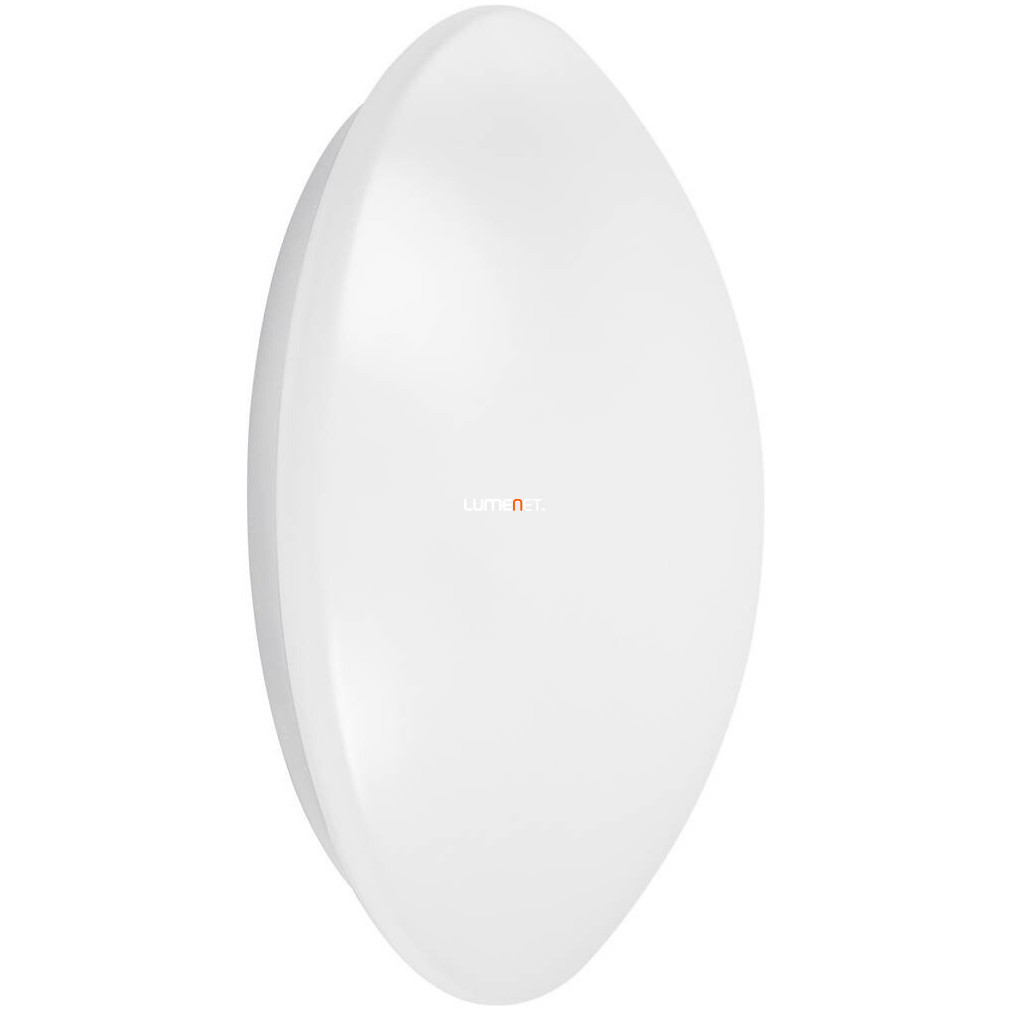

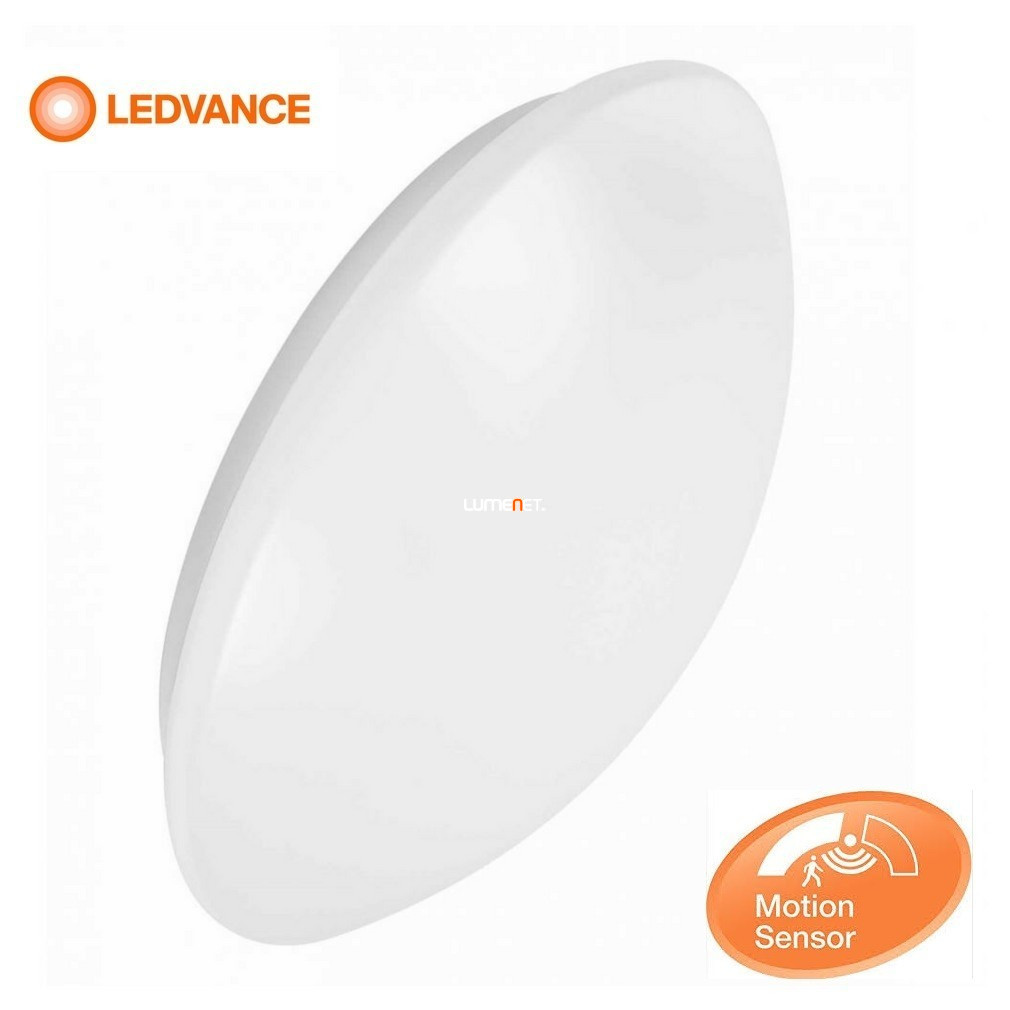

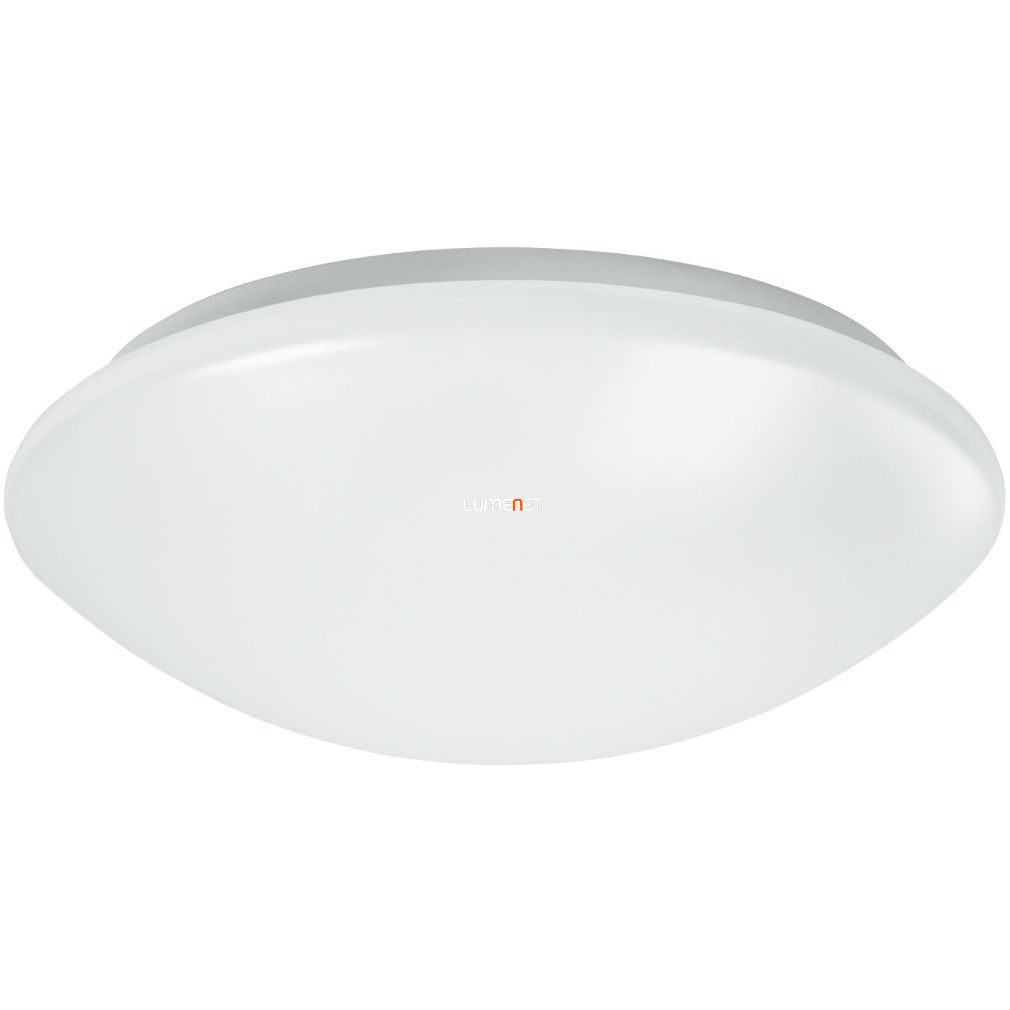

Ez a Ledvance Surface Circular Sensor kör alakú, falon vagy mennyezeten kívülre szerelhető LED lámpatest, beépített mozgás- és fényérzékeléssel. Akkor jó választás, ha folyosón, lépcsőházban, előtérben vagy beltéri vizes helyiségben olyan világítást szeretnél, amely nem igényel külön kapcsolgatást minden áthaladásnál.
A 400 mm átmérőjű, 24 W-os változat 1920 lumen fényáramot ad, 4000 K színhőmérséklettel. A homogén PMMA búra lágyabb, egyenletesebb fényképet segít, a nagyfrekvenciás szenzor pedig a mozgásérzékelést és a környezeti fényhez igazított működést támogatja.
Mozgásérzékelős világítás közlekedő terekbe
A lámpatest beépített mikrohullámú mozgásérzékelője 120° érzékelési szöggel működik, az érzékelési tartomány 4–7 m között adható meg. A kapcsolási idő 5 másodperctől 30 percig állítható, így rövidebb áthaladáshoz és hosszabb használathoz is hozzáigazítható.
A nappali fényérzékelés 2–50 lx tartományban állítható, illetve ki is kapcsolható. Ez különösen hasznos olyan helyeken, ahol nappal nem mindig kell a mesterséges fény, de sötétebb napszakban automatikus bekapcsolásra van szükség.
1920 lumen egyenletes, 120°-os fényeloszlással
A 1920 lm fényáram és a széles, 120°-os sugárzási szög nagyobb, közlekedésre használt beltéri felületek általános megvilágítására teszi alkalmassá. A 4000 K-es fény tiszta, jól használható látási komfortot ad.
24 W névleges teljesítmény
A 24 W-os LED lámpatest 80 lm/W fényhasznosítással működik. Beépített LED-meghajtóval készül, ezért külön fényforrást vagy külön meghajtót nem kell hozzá választanod.
Mennyezetre és falra is szerelhető, de eltérő IP-védelemmel
A Surface-C lámpatest beltéri használatra készült. Mennyezeti szerelésnél IP44 védettségű, fali szerelésnél IP20 védettségűként kell kezelni. Ez fontos döntési pont, mert a termék nem kültéri lámpa, és a védettség a szerelési helyzettől függ.
Döntés előtt ezt érdemes ellenőrizned
- Csak beltéri használatra alkalmas, kültérre nem való.
- Mennyezeti szerelésnél IP44, fali szerelésnél IP20 védettséggel számolj.
- Nem dimmelhető.
- A LED fényforrás nem cserélhető.
Villamos biztonsági tudnivaló
A lámpatest 220–240 V hálózati feszültségről működik, fix bekötésű kivitel. A szerelést és a villamos csatlakoztatást szakképzett személy végezze, feszültségmentesített állapotban. I. érintésvédelmi osztályú termék, ezért a védővezető folytonos csatlakoztatása szükséges.
Amiért praktikus választás
- Beépített mozgás- és fényérzékelővel automatikus működéshez.
- Homogén fényhatás a PMMA burának köszönhetően.
- Állítható érzékelési tartomány, utánvilágítási idő és fényküszöb.
- 3 év gyártói garanciával rendelkező LEDVANCE lámpatest.
Megfelelőségi jelölések
A termék CE, CB, TÜV SÜD, EAC és EPD jelölésekkel szerepel. A fénybiológiai biztonsági besorolása RG0 az EN62778 és az EN62471 szerint.
Ha a fő szempontod az automatikus, jól beállítható beltéri közlekedővilágítás, ez a 400 mm-es, szenzoros Surface-C változat jó arányt ad fényerő, méret és funkció között. A legfontosabb ellenőrzési pont a szerelési mód: mennyezeten használható ki az IP44 védettség.
Részletes műszaki adatok
Azonosítás és fénytechnika
Elektromos adatok
Érzékelő és beállítások
Méret, anyag és szerelés
Élettartam és környezeti adatok
Kapcsolódó termékek és kiegészítők
Ehhez a 400 mm-es Surface Circular lámpatesthez opcionális cserebúra is tartozik a termékcsaládban: SF CIRCULAR 400 COVER, EAN: 4058075156821.
A LEDVANCE röviden
A LEDVANCE az OSRAM világítástechnikai örökségére épülő márka, amely 2016 óta önálló névként kínál lakossági, kereskedelmi és ipari világítási megoldásokat. A háttérben bő százéves fénytechnikai tapasztalat áll, így a mindennapi lámpatesteknél is erős a mérnöki és energiahatékonysági szemlélet.
Gyakori kérdések
Kültérre felszerelhető ez a lámpa?
Nem. A termék beltéri használatra készült, kültéri alkalmazásra nem alkalmas.
Mit jelent, hogy mennyezeten IP44, falon IP20?
A védettség a szerelési pozíciótól függ. Mennyezeti felszerelésnél IP44 védettséggel számolhatsz, fali felszerelésnél IP20-ként kell kezelni.
Állítható a mozgásérzékelő működése?
Igen. Az érzékelési tartomány, a kapcsolási idő és a nappali fényérzékelés is beállítható. A kapcsolási idő 5 másodperc és 30 perc között választható.
Dimmelhető a lámpatest?
Nem, ez a változat nem dimmelhető. Ha fényerőszabályzásra van szükséged, másik, erre alkalmas lámpatestet érdemes választani.
Cserélhető benne a LED fényforrás?
Nem. A fényforrás beépített LED, amely nem cserélhető. A termékhez opcionális cserebúra érhető el a megfelelő 400 mm-es változatban.
Milyen helyiségekbe ajánlott?
Beltéri közlekedőkbe, lépcsőházakba, előterekbe és fürdőszobákba illik, a szerelési módnak és a szükséges védettségnek megfelelően.
Fontos tájékoztatás a termékleírásról
A Ledvance mennyezeti LED lámpa mozgásérzékelővel, hidegfehér, 24 W (Surface-C) szakmai leírását a Lumenet munkatársai a legnagyobb szakmai odafigyeléssel, szakmai tudásuk megosztásával, a hivatalos LEDVANCE adatlap és a termékhez kapcsolódó gyártói dokumentáció feldolgozásával készítették annak érdekében, hogy vásárlási döntésed megfontolt legyen és elégedett legyél a megvásárolt termékkel.
Ugyanakkor fenntartjuk a hibázás lehetőségét, hiszen a leggondosabb ellenőrzés mellett is előfordulhat tévedés, illetve a LEDVANCE előzetes bejelentés nélkül változtathat a termék műszaki paraméterein, kialakításán, tartozékain vagy dokumentációján.
A Ledvance mennyezeti LED lámpa mozgásérzékelővel, hidegfehér, 24 W (Surface-C) hivatalos adatlapja és használati útmutatója a termékoldalon, a letölthető dokumentumok között található; a használati és szerelési útmutató mindenkor érvényes változata a termék csomagolásában is megtalálható.
Gyártói adatlap
A LEDVANCE Surface Circular 400 Sensor sorozatú lámpatest falra vagy mennyezetre szerelhető, integrált LED-meghajtóval és mikrohullámú mozgás-, illetve fényérzékelővel rendelkező beltéri lámpatest.
Azonosítás és rendelési adatok
Alkalmazási területek és funkciók
Villamos adatok
Fénytechnikai adatok
Érzékelő adatai
Műszaki megjegyzés
A gyártói adatlap szerint az IP-védettség a szerelési helyzettől függ: mennyezeti szerelésnél IP44, fali szerelésnél IP20.
Mechanikai, szerelési és anyagadatok
Méretek és tömeg
Környezeti feltételek és élettartam
Megfelelőségek és környezeti adatok
Megfelelőségi adatok
A gyártói adatlap CE, CB, TÜV SÜD, EAC és EPD jelöléseket, valamint CE és UKCA megfelelőségi dokumentumokat ad meg a termékhez.
Fényeloszlási adatok
Fogyasztói csomagolási adatok
Biztonsági és szerelési adatok
Biztonsági figyelmeztetés
A lámpatest I. érintésvédelmi osztályú; a gyártói adatlap szerint az elektromos bekötést szakképzett személynek kell elvégeznie, és a fém házrészek védőföldelését biztosítani kell.
Dokumentumadatok
Adatlap megjegyzés
A gyártói adatlap HTML-változata a rendelkezésre álló dokumentum adatait rendszerezi.
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát.
A hivatalos dokumentáció és a termékhez mellékelt használati vagy szerelési útmutató az irányadó.
Használati útmutató
A Ledvance Surface Circular Sensor 400 kivitel felületre szerelhető, kerek LED lámpatest beépített mozgásérzékelővel. A 4058075618121 EAN-azonosítójú változat 24 W teljesítményű, 4000 K színhőmérsékletű, 1920 lumen fényáramú, 400 mm átmérőjű modell.
Biztonsági tudnivalók
Villamos biztonság
- A szerelés és bekötés megkezdése előtt kapcsold le az érintett áramkört a biztosítónál vagy a kismegszakítónál.
- A hálózati csatlakoztatást csak feszültségmentes állapotban szabad elvégezni.
- A lámpatest 220–240 V AC, 50/60 Hz hálózati tápfeszültségre készült.
- A bekötésnél az L, N és PE jelölésű kapcsokat a vezetékek funkciójának megfelelően kell csatlakoztatni.
- Sérült burkolatú, sérült vezetékezésű vagy hiányosan rögzített lámpatestet ne helyezz üzembe.
Szerelési figyelmeztetés
- A rögzítési mód hatással van a védettségre: az IP44 kivitelű szereléshez a hárompontos rögzítési elrendezést kell használni.
- A rögzítési felületnek stabilnak kell lennie, és el kell bírnia a lámpatest tömegét.
- Fúrás előtt ellenőrizd, hogy a rögzítési pontok mögött nincs-e rejtett vezeték, cső vagy más sérülékeny szerkezeti elem.
- A burkolatot csak a megfelelően rögzített és bekötött alaptestre szabad visszahelyezni.
Rendeltetésszerű használat
A lámpatest beltéri, felületre szerelt világítási feladatokra használható. A beépített mozgásérzékelős kivitel automatikusan kapcsolja a világítást a beállított érzékelési terület, utánvilágítási idő és fényérzékelési küszöb alapján.
A termék 400 mm átmérőjű, 24 W-os, 4000 K-es változata IP44 védettségi jelöléssel rendelkezik megfelelő szerelési mód esetén.
Nem megengedett használat
- Ne szereld fel feszültség alatt álló hálózatra.
- Ne használd a lámpatestet, ha a burkolat, az alaptest, a csatlakozókapocs vagy a vezeték sérült.
- Ne térj el a megadott vezeték-keresztmetszettől és blankolási hossztól.
- Ne használd olyan környezetben, ahol a tényleges nedvesség-, por- vagy mechanikai igénybevétel meghaladja a lámpatest védettségét.
- Ne hagyd lazán vagy részlegesen rögzítve a burkolatot.
Műszaki adatok az EAN 4058075618121 változathoz
Piktogramok és jelölések értelmezése
Előkészítés és rögzítési méretek
A burkolatot a szerelés előtt el kell fordítani és le kell venni az alaptestről. A rögzítési pontokat a kiválasztott védettségi és rögzítési elrendezésnek megfelelően kell kijelölni.

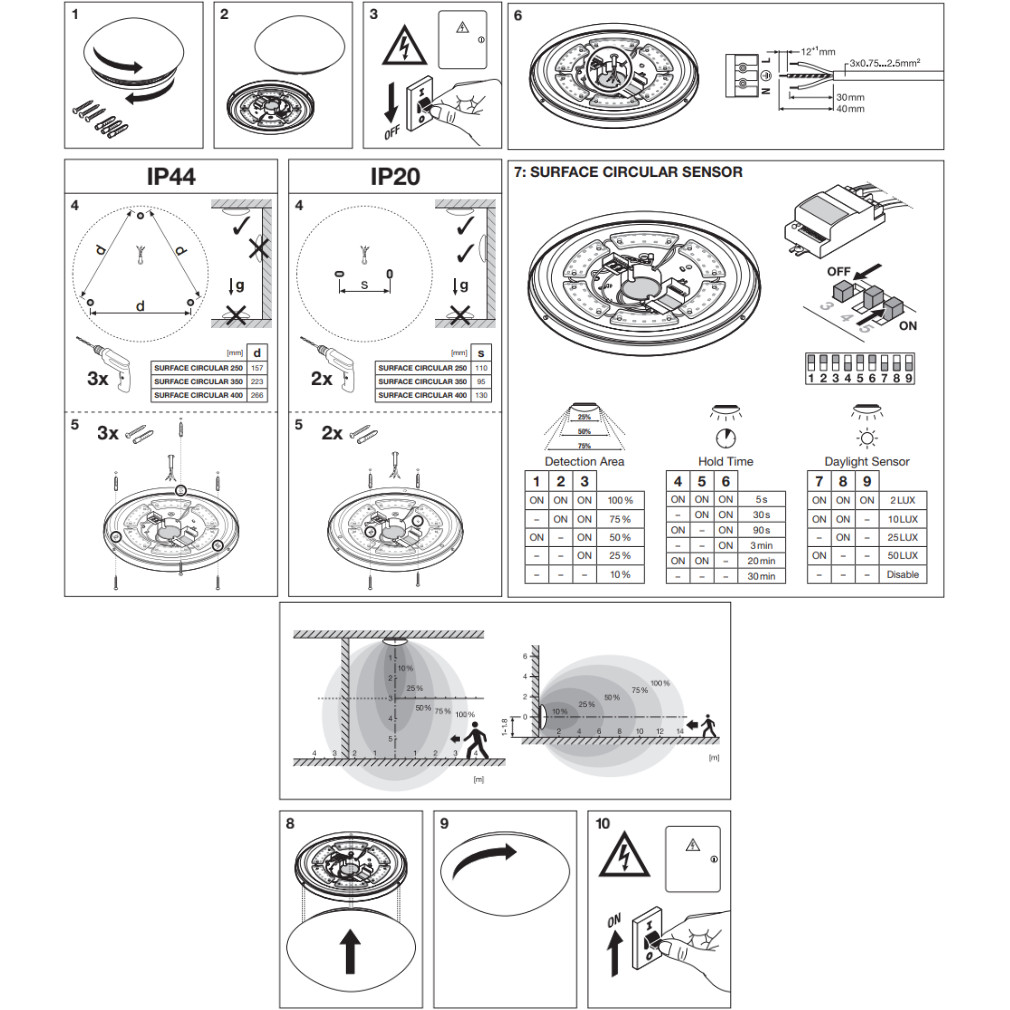

Szerelési lépések
Burkolat levétele
Fordítsd el a lámpatest burkolatát, majd emeld le az alaptestről.
Alaptest előkészítése
Helyezd szabaddá az alaptest rögzítési pontjait és a csatlakozókapcsot.
Áramtalanítás
Kapcsold le az érintett áramkört, és ellenőrizd a feszültségmentes állapotot.
Rögzítési pontok kijelölése
Jelöld ki a 400 mm-es lámpatesthez tartozó rögzítési pontokat: IP44 elrendezésnél 3 pontot d = 266 mm mérettel, IP20 elrendezésnél 2 pontot s = 130 mm távolsággal.
Fúrás és rögzítés
Fúrd ki a rögzítési furatokat, helyezd be a tipliket, majd csavarokkal rögzítsd az alaptestet a felülethez.
Villamos bekötés
Készítsd elő a vezetékvégeket, majd csatlakoztasd a fázis-, nulla- és védővezetőt a megfelelő kapcsokhoz.
Mozgásérzékelő beállítása
A 9 állású DIP kapcsolón állítsd be az érzékelési területet, az utánvilágítási időt és a fényérzékelési küszöböt.
Burkolat visszahelyezése
Illeszd a burkolatot az alaptesthez, és told a helyére.
Rögzítés zárása
Fordítsd el a burkolatot, amíg biztonságosan zárt helyzetbe kerül.
Áramkör visszakapcsolása
Kapcsold vissza az áramkört, majd ellenőrizd a lámpatest és a mozgásérzékelő működését.
Villamos bekötés
A lámpatest háromeres hálózati vezetékkel csatlakoztatható. A csatlakozóvezeték megengedett keresztmetszete 3 × 0,75…2,5 mm².
Mozgásérzékelő beállításai
A mozgásérzékelős változatban 9 DIP kapcsoló található. Az 1–3 kapcsoló az érzékelési területet, a 4–6 kapcsoló az utánvilágítási időt, a 7–9 kapcsoló a fényérzékelési küszöböt állítja. A „ON” bekapcsolt kapcsolóállást, az „OFF” kikapcsolt kapcsolóállást jelent.
Érzékelési tartomány
Az érzékelési terület százalékos beállítása a mozgásérzékelő hatótartományát módosítja. A kisebb százalék kisebb érzékelési mezőt, a nagyobb százalék nagyobb érzékelési mezőt jelent. A tényleges érzékelési területet a szerelési magasság, a környezet és a mozgás iránya is befolyásolja.
Érzékelési terület beállítása
Utánvilágítási idő beállítása
Fényérzékelési küszöb beállítása
Ellenőrzés és próba
- Ellenőrizd, hogy az alaptest stabilan rögzül-e a szerelési felületen.
- Ellenőrizd, hogy az L, N és PE vezeték a megfelelő kapocsba került-e.
- Ellenőrizd, hogy a burkolat teljesen a helyén van-e és elfordítással rögzült-e.
- Kapcsold vissza az áramkört, majd próbáld ki a mozgásérzékelő működését a beállított érzékelési területen belül.
- Ha a lámpatest nem a kívánt módon kapcsol, állítsd át a DIP kapcsolókon az érzékelési területet, az utánvilágítási időt vagy a fényérzékelési küszöböt.
Kompatibilis gyártói tartozék
Hulladékkezelés
Elektronikai hulladék
Az áthúzott kuka jelölés alapján a lámpatestet élettartama végén nem szabad a háztartási hulladék közé dobni. Add le elektronikai hulladék gyűjtőhelyen, a helyi hulladékkezelési előírások szerint.
Dokumentumadatok
Használati útmutató megjegyzés
Ez az oldal a rendelkezésre álló gyártói dokumentáció tartalmát rendezi magyar nyelvű használati útmutatóvá.
A gyártó előzetes bejelentés nélkül módosíthatja a termék kialakítását, műszaki adatait vagy a dokumentáció tartalmát.
A biztonságos használathoz, szereléshez és karbantartáshoz mindig a termékhez mellékelt, mindenkor érvényes gyártói dokumentáció és a vonatkozó biztonsági előírások az irányadók.
