Wago 249-119 Csoportjelölő-tartó, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

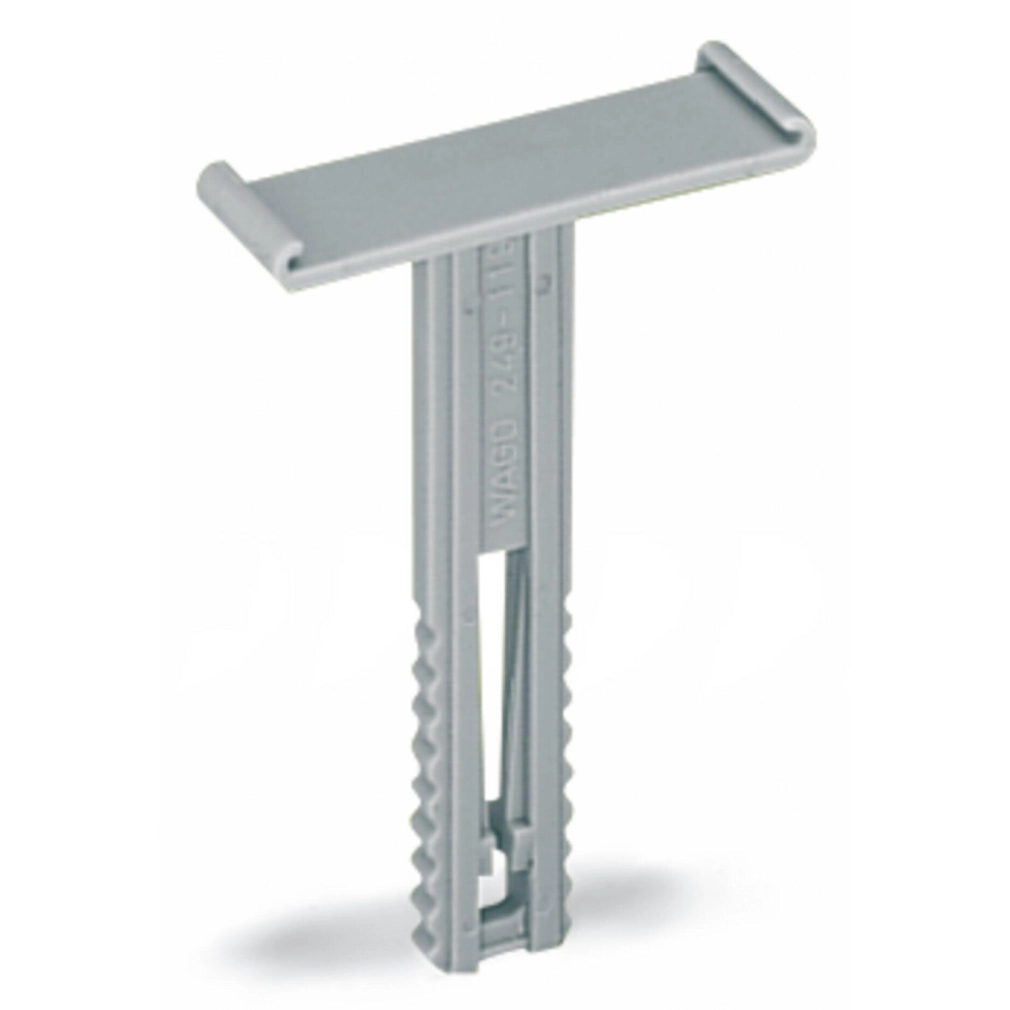

A Wago 249-119 szürke csoportjelölő-tartó a 249-116 és 249-117 végbakokhoz használható. Bepattintható kialakítása mellett magassága 43,5 és 59,5 mm között állítható. Egy jelölőkártya vagy egy öntapadó címke és átlátszó jelölővédő befogadására alkalmas.
Alkalmazás és helyigény
A rendszer kiegészítő csoportjelölő-tartóként vagy folyamatos jelölőszalag tartójaként használható sorkapcsokhoz és egyemeletes, sínre rögzíthető sorkapcsokhoz. A gyártó példái: DIN-35 sínre rögzíthető 264-es sorozat, valamint a 279–284 sorozat egyemeletes sorkapcsai. Utóbbiaknál a megengedett legnagyobb magasság a DIN-sín felső szélétől 49 mm (1,93 inch); a vezeték hajlítási sugarát figyelembe kell venni.
A foglalatokba 1 jelölő, 2 WMB Multi jelölő, 3 WCB Combi jelölő vagy 1 WFB folyamatos jelölőszalag helyezhető.
Méret és anyag
Szélessége 10 mm, tömege 1,5 g, tűzterhelése 0,041 MJ. Szigetelőanyaga poliamid (PA66), UL94 szerinti gyúlékonysági osztálya V0.
Kapcsolódó jelölési lehetőségek
210-345 – Fehér, folyamatosan öntapadó címke lézernyomtatóhoz, 9,5 × 25 mm
210-808 – Fehér címke Smart Printerhez, 9,5 × 25 mm
210-807 – Fehér, folyamatosan öntapadó címke Smart Printerhez, 8 × 20 mm, 3000 db/tekercs
210-708 – Fehér címke TP-nyomtatóhoz, 9,5 × 25 mm
209-113 – Fehér kartonjelölő lézernyomtatóhoz, 9,5 × 25 mm
209-114 – Átlátszó védőlap
Műszaki adatok
| Rendeltetés | Csoportjelölő-tartó |
|---|---|
| Alkalmas végbakok | 249-116 és 249-117 |
| Befogadás | Egy jelölőkártya vagy egy öntapadó címke és átlátszó jelölővédő |
| Rögzítés | Bepattintás |
| Állítható magasság | 43,5–59,5 mm |
| Szélesség | 10 mm |
| Szín | Szürke |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tömeg | 1,5 g |
| Tűzterhelés | 0,041 MJ |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Állítható a magassága?
Igen, 43,5–59,5 mm között.
Mekkora a szélessége?
10 mm.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 249-119 Csoportjelölő-tartó, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 249-119 |
| GTIN / EAN | 4017332188371 |
| Terméktípus | Csoportjelölő-tartó |
Műszaki és felhasználási adatok
| Rendeltetés | Csoportjelölő-tartó |
|---|---|
| Alkalmas végbakok | 249-116 és 249-117 |
| Befogadás | Egy jelölőkártya vagy egy öntapadó címke és átlátszó jelölővédő |
| Rögzítés | Bepattintás |
| Állítható magasság | 43,5–59,5 mm |
| Szélesség | 10 mm |
| Szín | Szürke |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tömeg | 1,5 g |
| Tűzterhelés | 0,041 MJ |
Alkalmazási feltételek
| Alkalmazás | A rendszer kiegészítő csoportjelölő-tartóként vagy folyamatos jelölőszalag tartójaként használható sorkapcsokhoz és egyemeletes, sínre rögzíthető sorkapcsokhoz. A gyártó példái: DIN-35 sínre rögzíthető 264-es sorozat, valamint a 279–284 sorozat egyemeletes sorkapcsai. Utóbbiaknál a megengedett legnagyobb magasság a DIN-sín felső szélétől 49 mm (1,93 inch); a vezeték hajlítási sugarát figyelembe kell venni. |
|---|---|
| Foglalatok | A foglalatokba 1 jelölő, 2 WMB Multi jelölő, 3 WCB Combi jelölő vagy 1 WFB folyamatos jelölőszalag helyezhető. |
Opcionális jelölők és védőlap
| 210-345 | Fehér, folyamatosan öntapadó címke lézernyomtatóhoz, 9,5 × 25 mm |
|---|---|
| 210-808 | Fehér címke Smart Printerhez, 9,5 × 25 mm |
| 210-807 | Fehér, folyamatosan öntapadó címke Smart Printerhez, 8 × 20 mm, 3000 db/tekercs |
| 210-708 | Fehér címke TP-nyomtatóhoz, 9,5 × 25 mm |
| 209-113 | Fehér kartonjelölő lézernyomtatóhoz, 9,5 × 25 mm |
| 209-114 | Átlátszó védőlap |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 39269097900 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 39121702 |
|---|---|
| eCl@ss 10.0 | 27-14-40-75 |
| eCl@ss 9.0 | 27-14-40-75 |
| ETIM 9.0 | EC002248 |
| ETIM 10.0 | EC002248 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.03.26. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 249-119 Csoportjelölő-tartó, szürke használati útmutató
Alkalmazási feltételek
A rendszer kiegészítő csoportjelölő-tartóként vagy folyamatos jelölőszalag tartójaként használható sorkapcsokhoz és egyemeletes, sínre rögzíthető sorkapcsokhoz. A gyártó példái: DIN-35 sínre rögzíthető 264-es sorozat, valamint a 279–284 sorozat egyemeletes sorkapcsai. Utóbbiaknál a megengedett legnagyobb magasság a DIN-sín felső szélétől 49 mm (1,93 inch); a vezeték hajlítási sugarát figyelembe kell venni.
Jelölők befogadása
A foglalatokba 1 jelölő, 2 WMB Multi jelölő, 3 WCB Combi jelölő vagy 1 WFB folyamatos jelölőszalag helyezhető.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
