Wago 249-110 vizsgálóadapter 255, 256 és 257 sorozatú NYÁK-sorkapcsokhoz, 1 pólusú, 5 mm lábtávolság, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

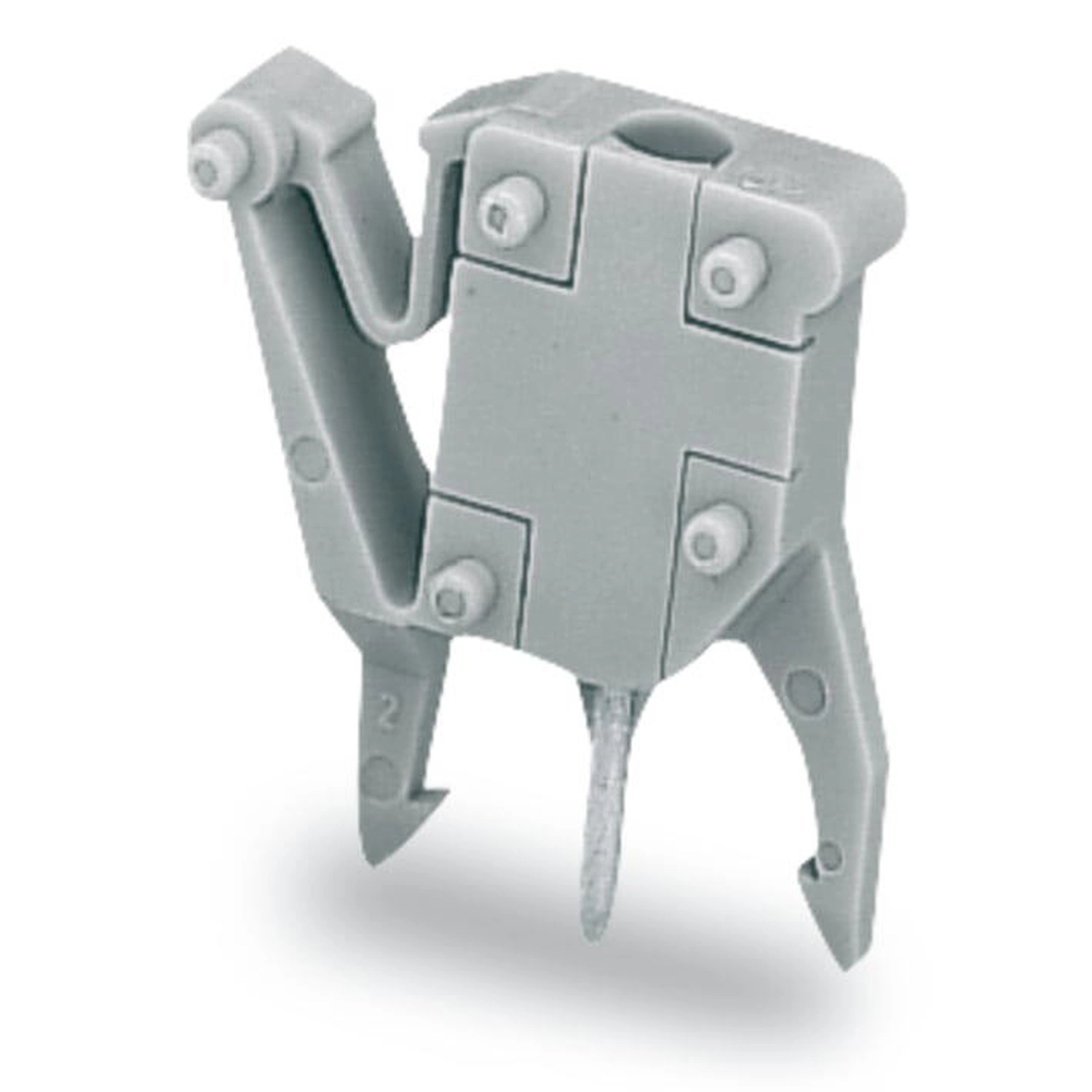

A Wago 249-110 szürke, egypólusú vizsgálóadapter 255, 256 és 257 sorozatú NYÁK-sorkapcsokhoz, 5 mm lábtávolsággal. Több elemből többpólusú vizsgálóadapter állítható össze. IEC/EN60664-1 szerint, III. túlfeszültségi kategóriában és 2. szennyezettségi fok mellett névleges adatai 320 V, 4 kV és 6 A.
Elektromos értékek és alkalmazási feltételek
| IEC/EN60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 4 kV; 6 A |
|---|---|
| III/3 és II/2 kategória | A táblázat nem közöl névleges feszültség-, impulzusfeszültség- vagy áramértéket ezekre a kombinációkra. |
| Egypólusú elem és alkalmazási példa | Az adapter egypólusú. A kilencpólusú összeállítás és a 7–15 pólusra bemutatott elrendezések több elemből álló alkalmazási példák. |
| Kivitel az ábrán | A szerelési képeken narancssárga összeállítás látható; a termék saját színe szürke. |
Méretek, anyag és környezet
| Pólusszám | 1 |
|---|---|
| Alkalmas | 255, 256 és 257 sorozatú NYÁK-sorkapcsokhoz; 2 mm-es aljzattal és 2,3 mm átmérőjű vizsgálódugóval |
| Lábtávolság és szélesség | 5 mm / 0,197 inch |
| Magasság | 21,5 mm / 0,846 inch |
| Mélység | 19,5 mm / 0,768 inch |

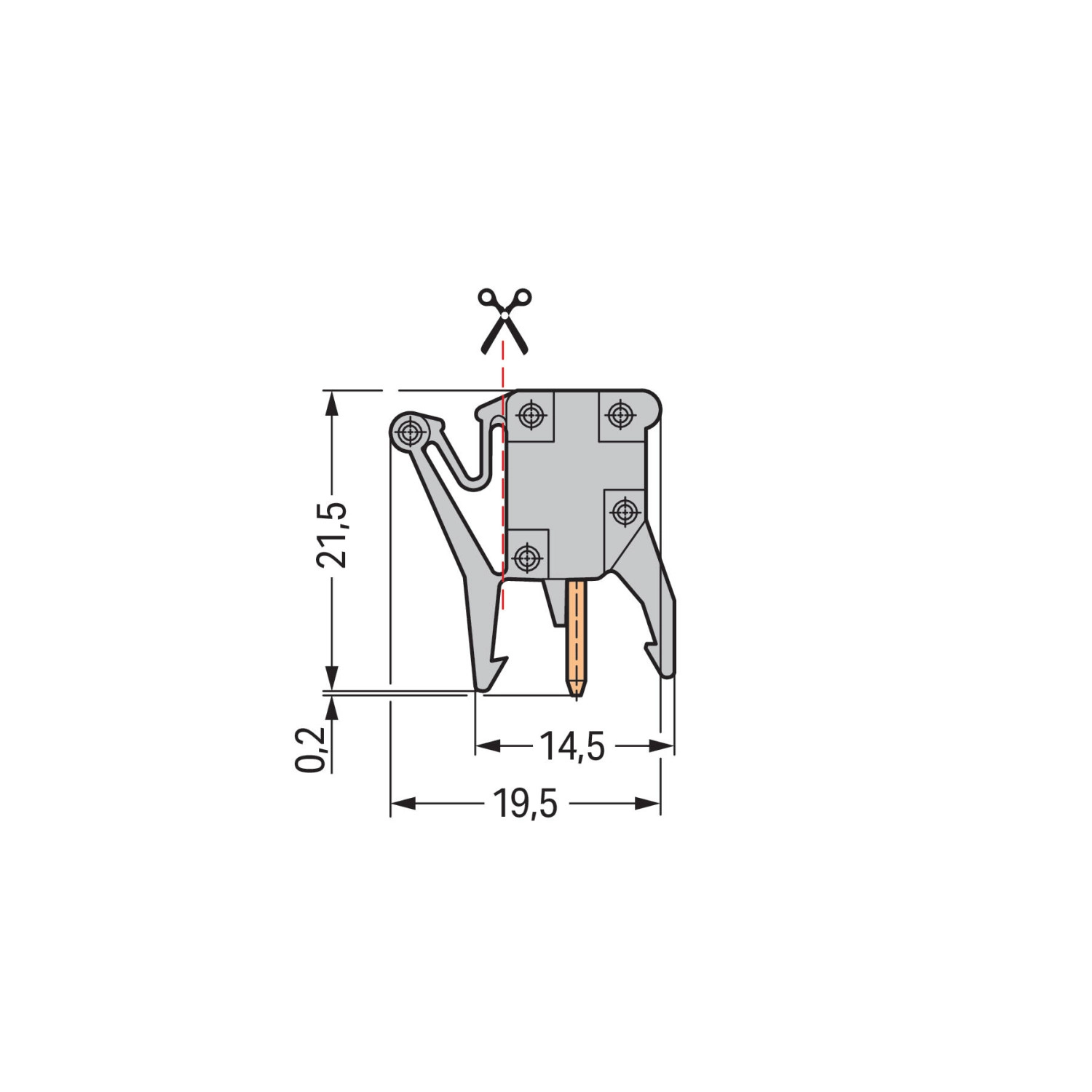

| Oldalnézeti további méretek | 14,5 mm és 0,2 mm; a rajz jelölései szerint |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,022 MJ |
| Tömeg | 1,3 g |
| Határhőmérsékleti tartomány | −60 … +105 °C |
Többpólusú összeállítás feltételei

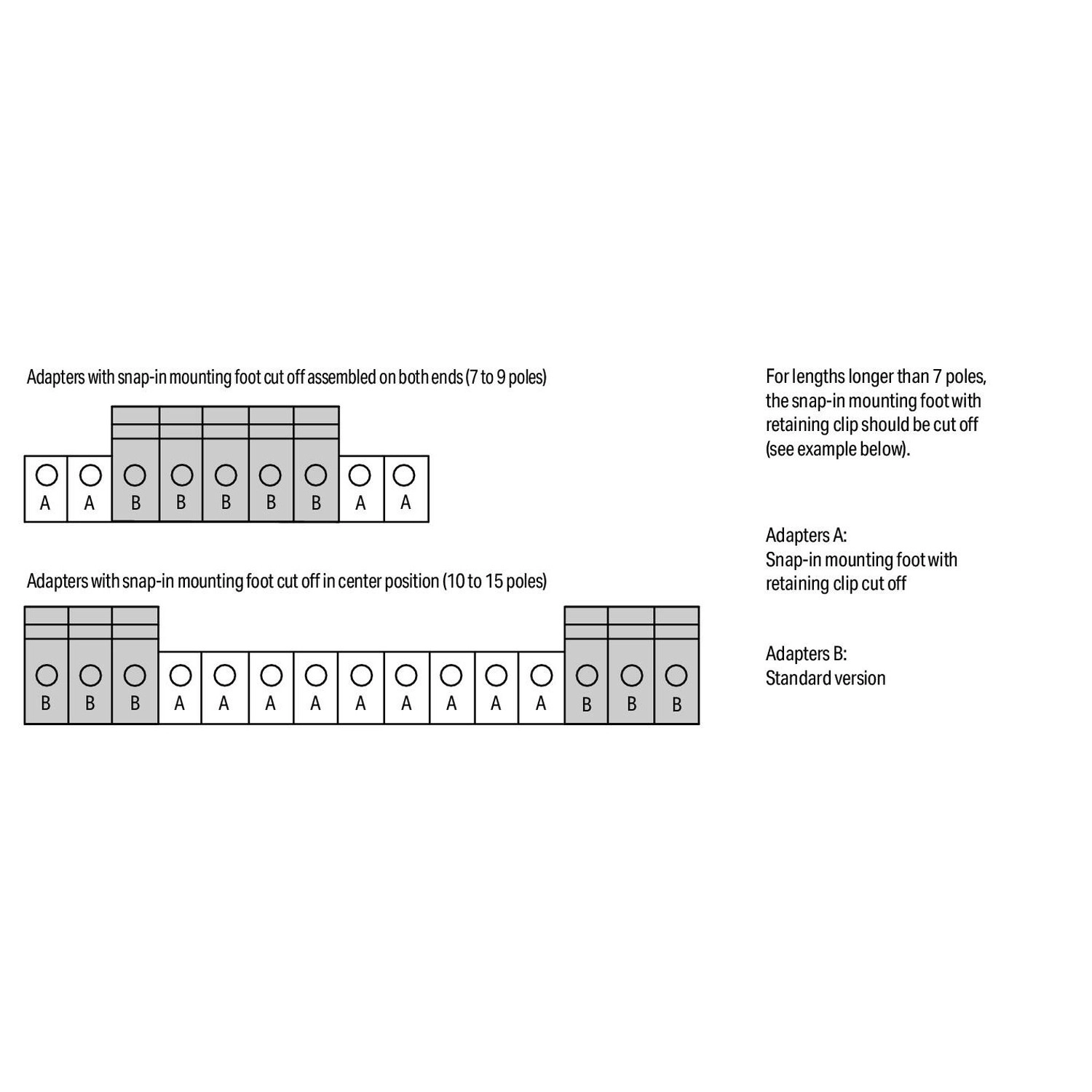

| A és B adapter a szerelési rajzon | A: a bepattintható rögzítőláb és a megtartókapocs levágva. B: szabványos kivitel. |
|---|---|
| Hétnél több pólus | A bepattintható rögzítőlábat a megtartókapoccsal együtt le kell vágni a jelzett helyen, a bemutatott elrendezés szerint. |
| 7–9 pólusú összeállítás | A láb nélküli A adapterek mindkét végre kerülnek; a középső elemek B kivitelűek. |
| 10–15 pólusú összeállítás | A láb nélküli A adapterek középre kerülnek; a szélső elemek B kivitelűek. |
| Vágási jel | A rajz a szorítókapocs és a bepattintható rögzítőláb elválasztási helyét jelöli. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány pólusú?
Önmagában egypólusú; a kilencpólusú kép több elemből álló összeállítás.
Mekkora a lábtávolsága?
5 mm.
Mikor kell a rögzítőlábat leválasztani?
Hétnél több pólusú összeállításnál, az A és B elemekhez megadott gyártói elrendezés szerint.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 249-110 vizsgálóadapter 255, 256 és 257 sorozatú NYÁK-sorkapcsokhoz, 1 pólusú, 5 mm lábtávolság, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 249-110 |
| GTIN / EAN | 4045454306816 |
| Terméktípus | Vizsgálóadapter |
Elektromos értékek és alkalmazási feltételek
| IEC/EN60664-1; III. túlfeszültségi kategória / 2. szennyezettségi fok | 320 V; 4 kV; 6 A |
|---|---|
| III/3 és II/2 kategória | A táblázat nem közöl névleges feszültség-, impulzusfeszültség- vagy áramértéket ezekre a kombinációkra. |
| Egypólusú elem és alkalmazási példa | Az adapter egypólusú. A kilencpólusú összeállítás és a 7–15 pólusra bemutatott elrendezések több elemből álló alkalmazási példák. |
| Kivitel az ábrán | A szerelési képeken narancssárga összeállítás látható; a termék saját színe szürke. |
Méretek, anyag és környezet
| Pólusszám | 1 |
|---|---|
| Alkalmas | 255, 256 és 257 sorozatú NYÁK-sorkapcsokhoz; 2 mm-es aljzattal és 2,3 mm átmérőjű vizsgálódugóval |
| Lábtávolság és szélesség | 5 mm / 0,197 inch |
| Magasság | 21,5 mm / 0,846 inch |
| Mélység | 19,5 mm / 0,768 inch |
| Oldalnézeti további méretek | 14,5 mm és 0,2 mm; a rajz jelölései szerint |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,022 MJ |
| Tömeg | 1,3 g |
| Határhőmérsékleti tartomány | −60 … +105 °C |
Többpólusú összeállítás feltételei
| A és B adapter a szerelési rajzon | A: a bepattintható rögzítőláb és a megtartókapocs levágva. B: szabványos kivitel. |
|---|---|
| Hétnél több pólus | A bepattintható rögzítőlábat a megtartókapoccsal együtt le kell vágni a jelzett helyen, a bemutatott elrendezés szerint. |
| 7–9 pólusú összeállítás | A láb nélküli A adapterek mindkét végre kerülnek; a középső elemek B kivitelűek. |
| 10–15 pólusú összeállítás | A láb nélküli A adapterek középre kerülnek; a szélső elemek B kivitelűek. |
| Vágási jel | A rajz a szorítókapocs és a bepattintható rögzítőláb elválasztási helyét jelöli. |
Származás és besorolás
| Származási ország | CH (Svájc) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 2 (sorkapocstartozékok) |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 27-14-11-48 |
| eCl@ss 9.0 | 27-14-11-48 |
| ETIM 9.0 | EC002255 |
| ETIM 10.0 | EC002255 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 249-110 vizsgálóadapter 255, 256 és 257 sorozatú NYÁK-sorkapcsokhoz, 1 pólusú, 5 mm lábtávolság, szürke használati útmutató
Összeállítás és ellenőrzés
Állítsd össze a többpólusú vizsgálóadaptert az egypólusú elemekből.
Hétnél több pólus esetén a jelzett helyen válaszd le a rögzítőlábat a megtartókapoccsal együtt az A elemekről, és tartsd be az alábbi elrendezést.
Helyezd a vizsgálóadaptert a sorkapocssávba.
A behelyezett adapterrel ellenőrizd a huzalozott sorkapcsokat.
A rögzítőlábak elrendezése
| A és B adapter a szerelési rajzon | A: a bepattintható rögzítőláb és a megtartókapocs levágva. B: szabványos kivitel. |
|---|---|
| Hétnél több pólus | A bepattintható rögzítőlábat a megtartókapoccsal együtt le kell vágni a jelzett helyen, a bemutatott elrendezés szerint. |
| 7–9 pólusú összeállítás | A láb nélküli A adapterek mindkét végre kerülnek; a középső elemek B kivitelűek. |
| 10–15 pólusú összeállítás | A láb nélküli A adapterek középre kerülnek; a szélső elemek B kivitelűek. |
| Vágási jel | A rajz a szorítókapocs és a bepattintható rögzítőláb elválasztási helyét jelöli. |
A kilencpólusú alkalmazási képen kívülről bepattintható rögzítőlábak és a szorítókapcsoknak kialakított vágat látható. Az elem önmagában egypólusú.
