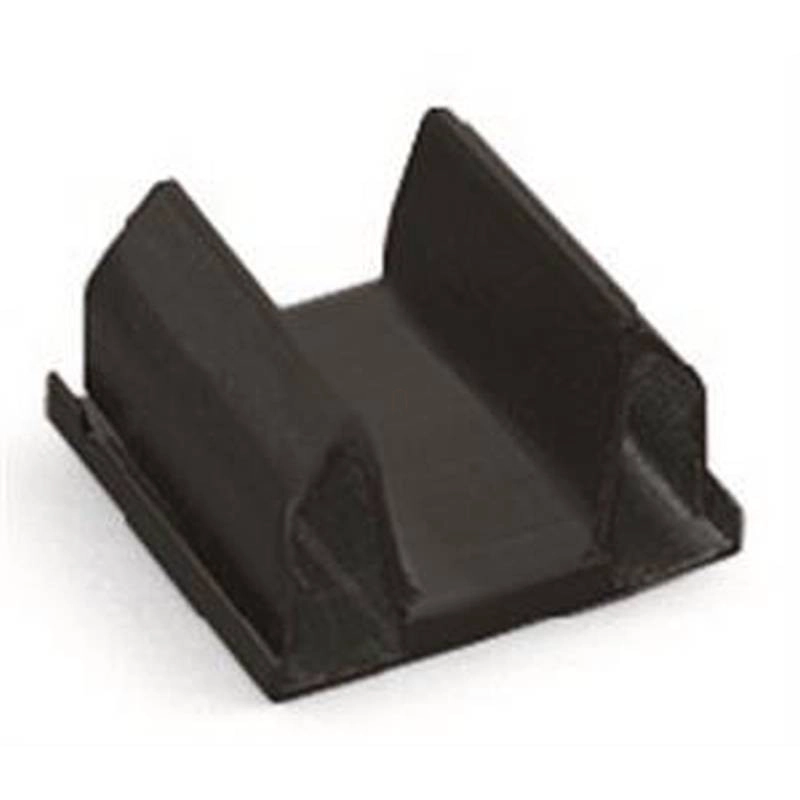

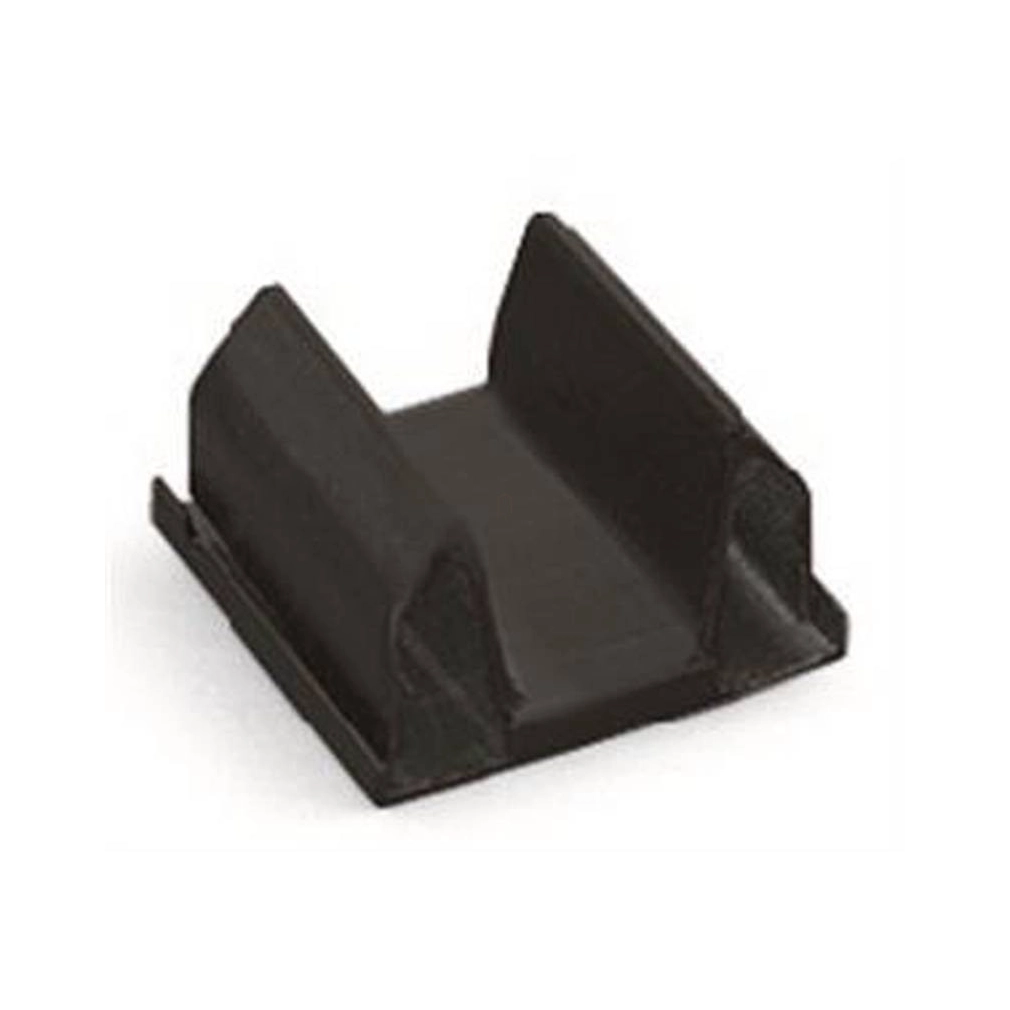

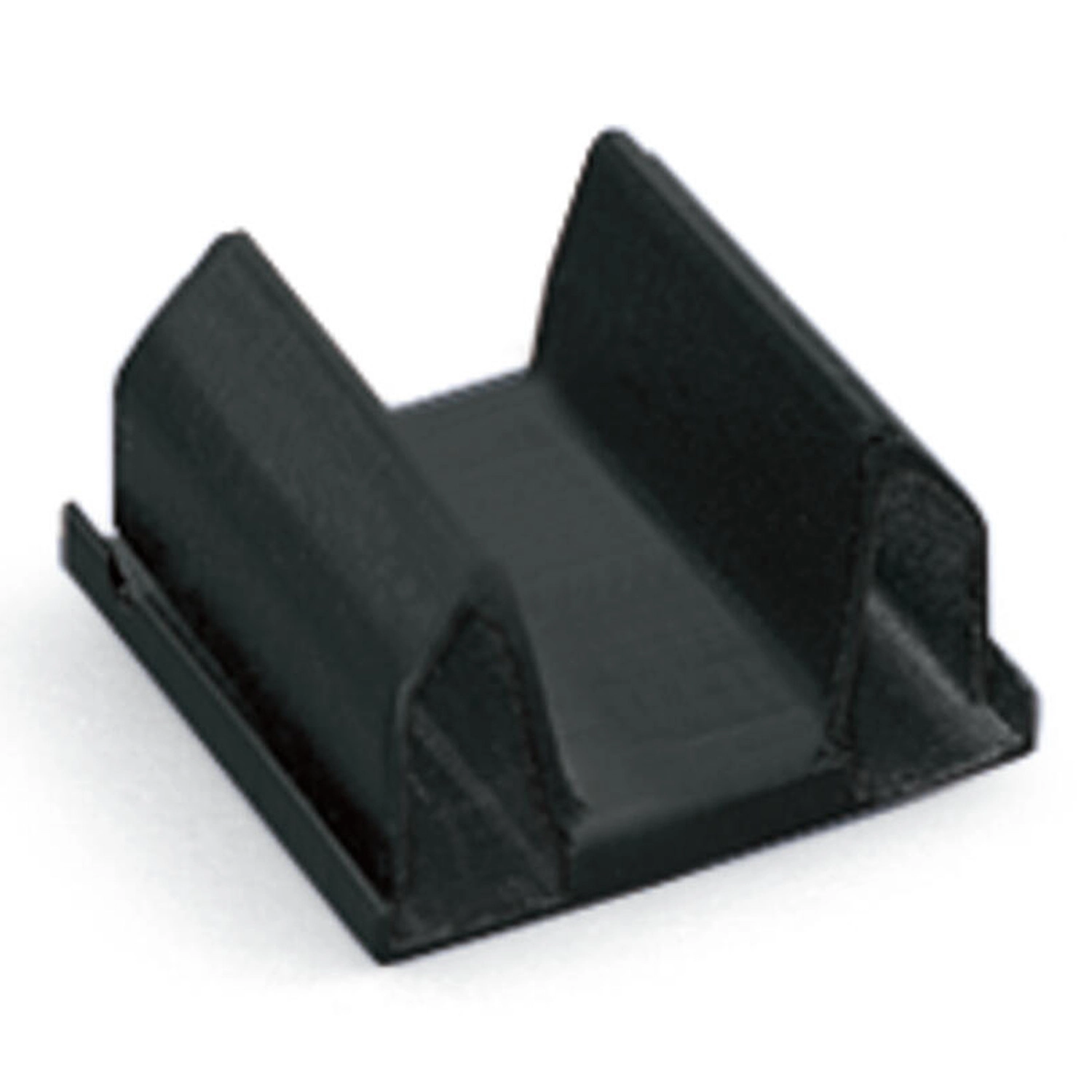

A Wago 890-643 fekete WINSTA MINI lezárófedél a hárompólusú kivitelhez tartozó kivágás lezárására készült. Bepattintható peremmel rögzíthető; a beépítési kivágás 22,2 × 14 mm, +0,1 mm tűréssel, 0,5–2 mm lemezvastagságnál.
Kialakítás, méretek és anyagok
| Szín | fekete |
|---|
| Szigetelőanyag | Poliamid (PA66) |
|---|
| UL94 szerinti gyúlékonysági osztály | V0 |
|---|
| Tűzterhelés | 0,041 MJ |
|---|
| Tömeg | 1,4 g |
|---|
| Feldolgozási hőmérséklet | -5 … +40 °C |
|---|
| Folyamatos működési hőmérséklet | -35 … +85 °C |
|---|
| Alkalmazás | Kivágás lezárásához; 3 pólusú kivitel |
|---|
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
|---|
| Rögzítés típusa | Bepattintható perem |
|---|

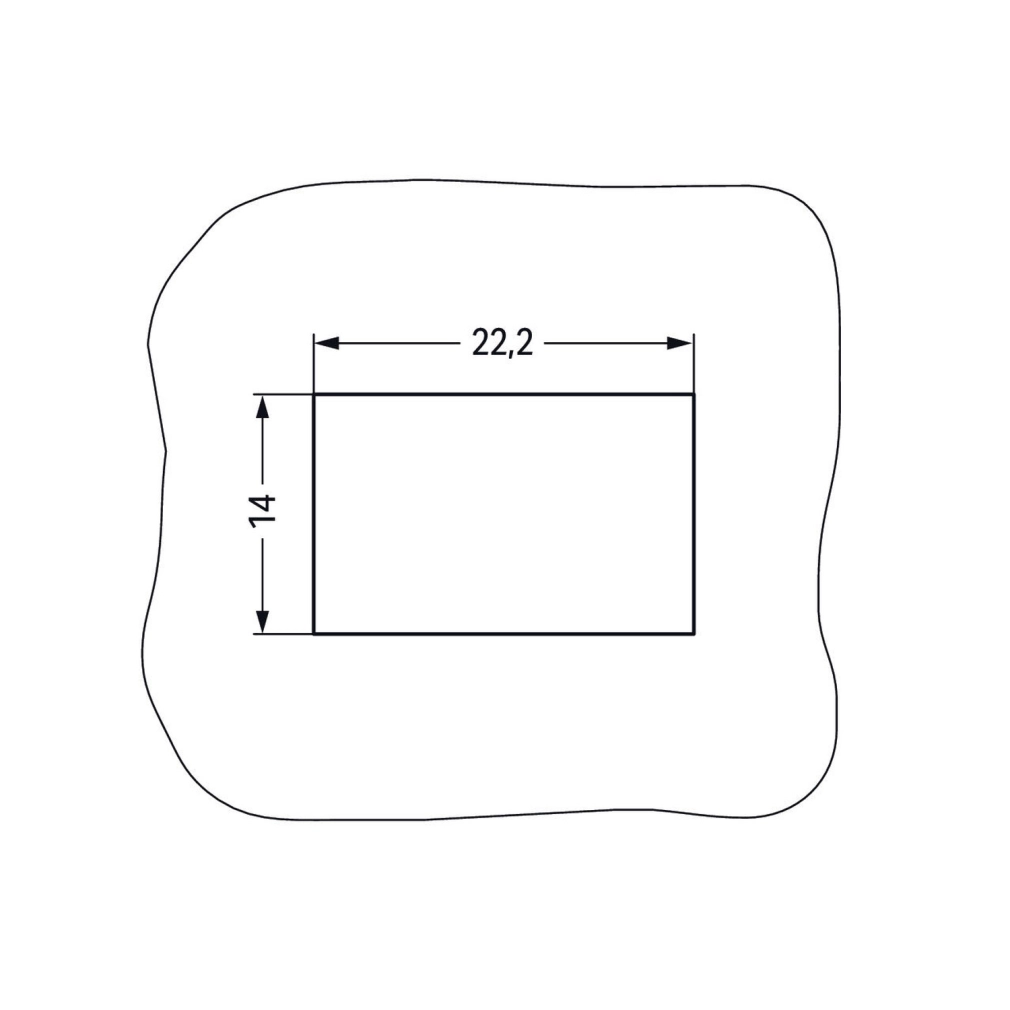

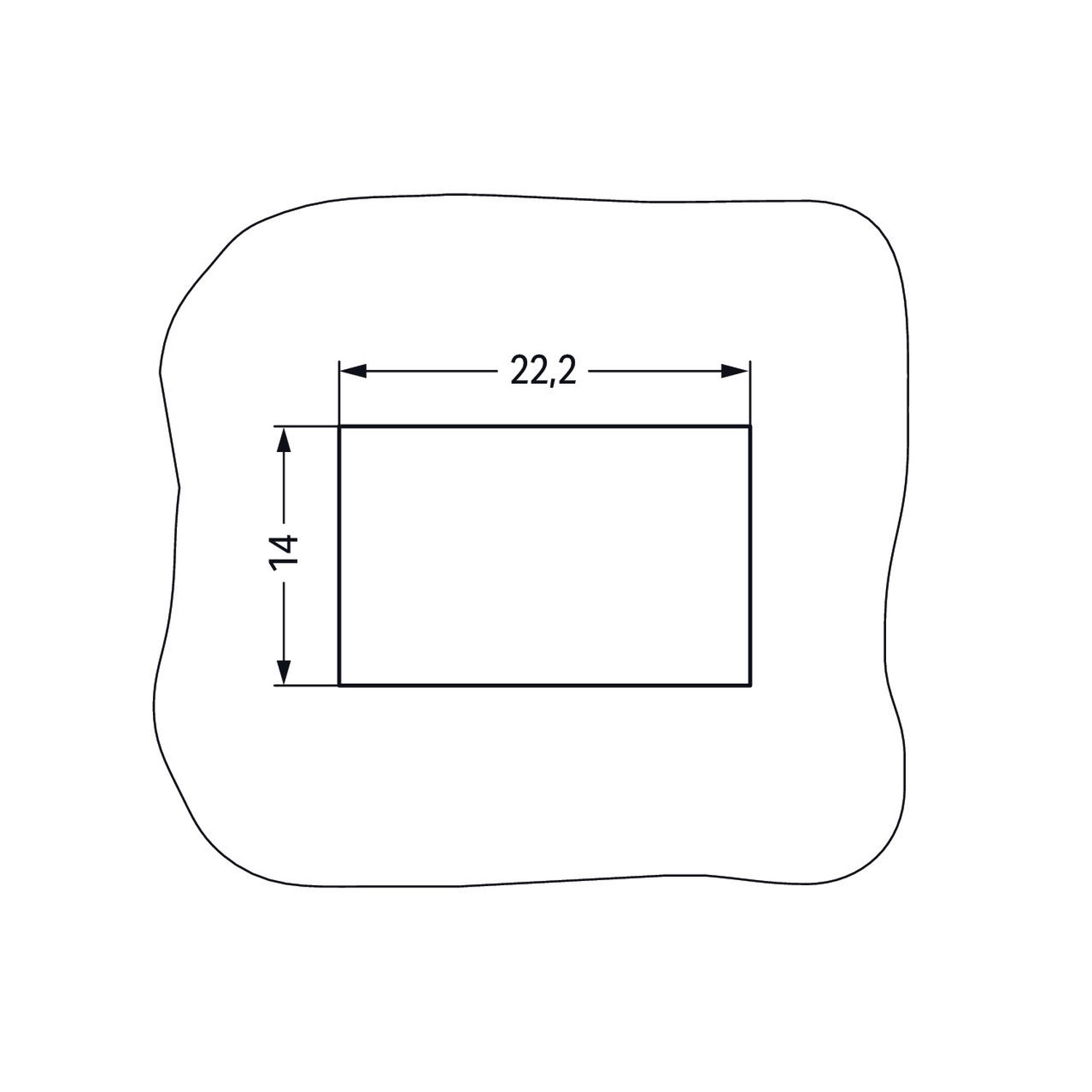

| Beépítési kivágás | 22,2 × 14 mm |
|---|
| Kivágás tűrése | +0,1 mm |
|---|
| Lemezvastagság | 0,5–2 mm |
|---|
Beépítéshez kapcsolódó megjegyzés
| A bepattintható csatlakozókra vonatkozó feltételek | A bepattintható csatlakozót mentesíteni kell a húzó- és keresztirányú erőktől. A felületkezelés módosíthatja a kivágás élrádiuszát és az illeszkedést; használat előtt ellenőrizd a megfelelő illeszkedést. Lyukasztott kivágásnál a lyukasztási él belül legyen. A bepattintható csatlakozó szárnyait használat előtt ne terheld tartósan mechanikailag, például előre reteszelt helyzetben. |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Csomagolás
| Csomagolási mennyiség | 100 db |
|---|
| Csomagolás típusa | Doboz |
|---|
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen anyagból készült?+−
Poliamidból (PA66); UL94 szerinti gyúlékonysági osztálya V0.
Mire alkalmas?+−
Hárompólusú WINSTA MINI kivágás lezárására; a kivágás 22,2 × 14 mm, +0,1 mm tűréssel.
