Wago 870-107 2 vezeték/2 tűs kétemeletes dugaszolható földelősorkapocs, 2,5 mm², PE, belső közösítés, CAGE CLAMP, zöld-sárga
RRP:1 948 Ft/db
1 511 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
1 408 Ft/db
nettó 1 109 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

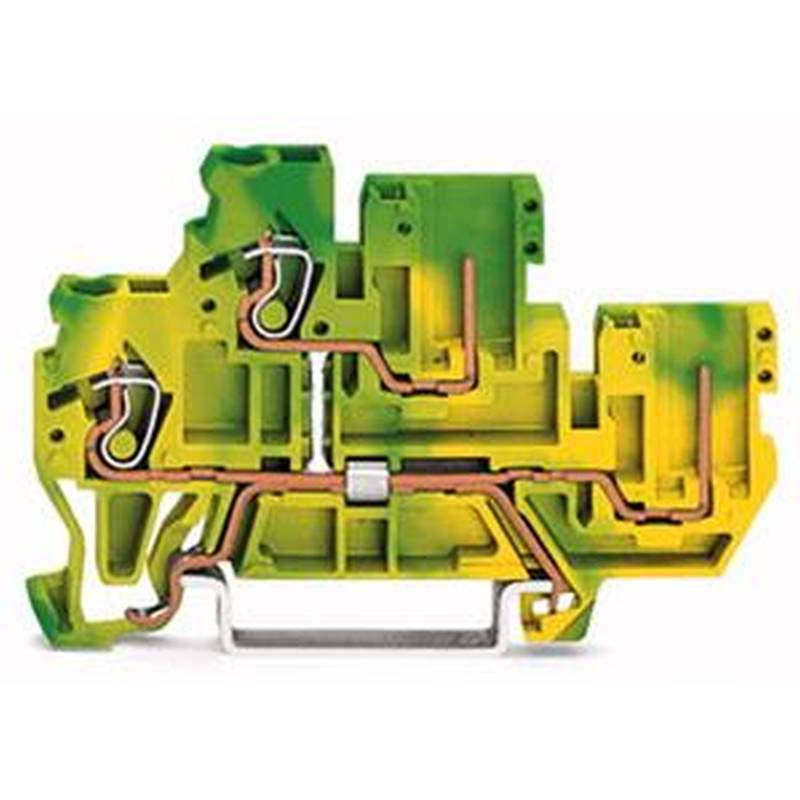

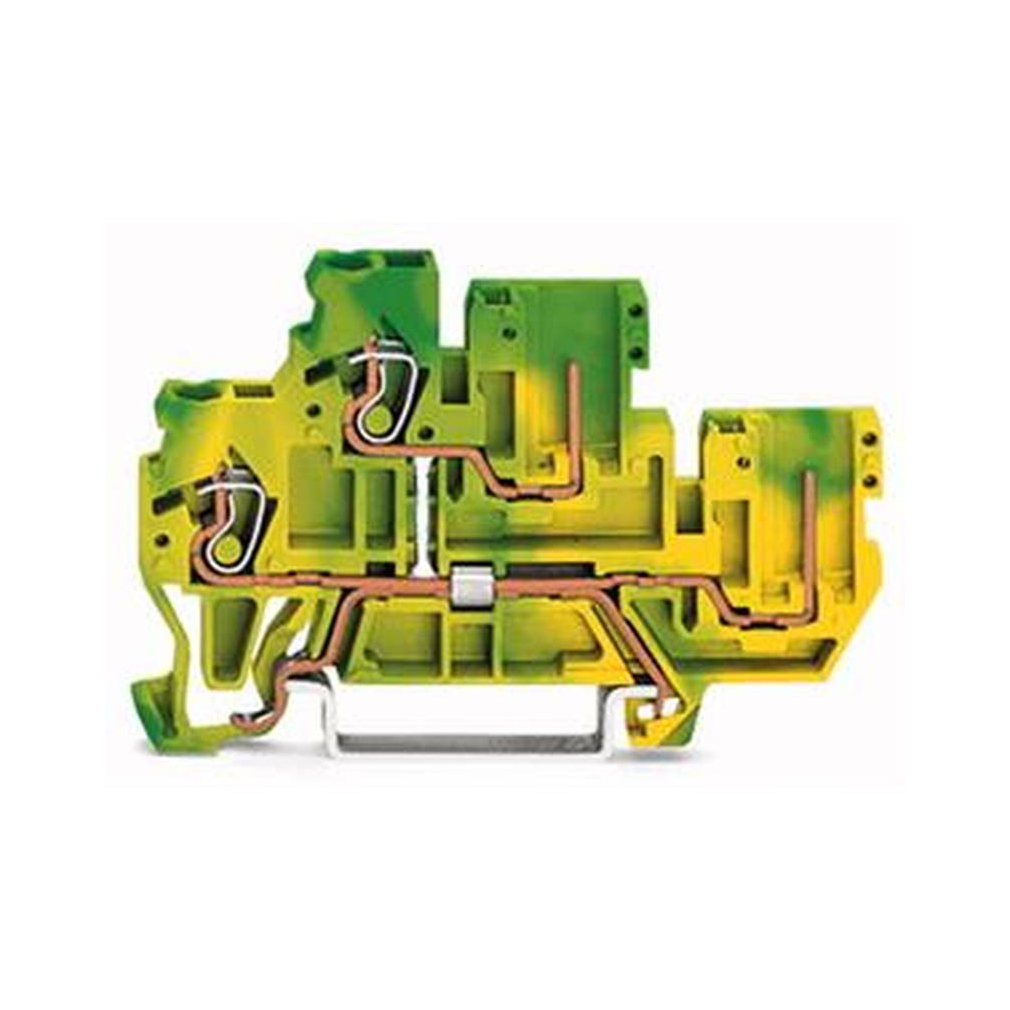

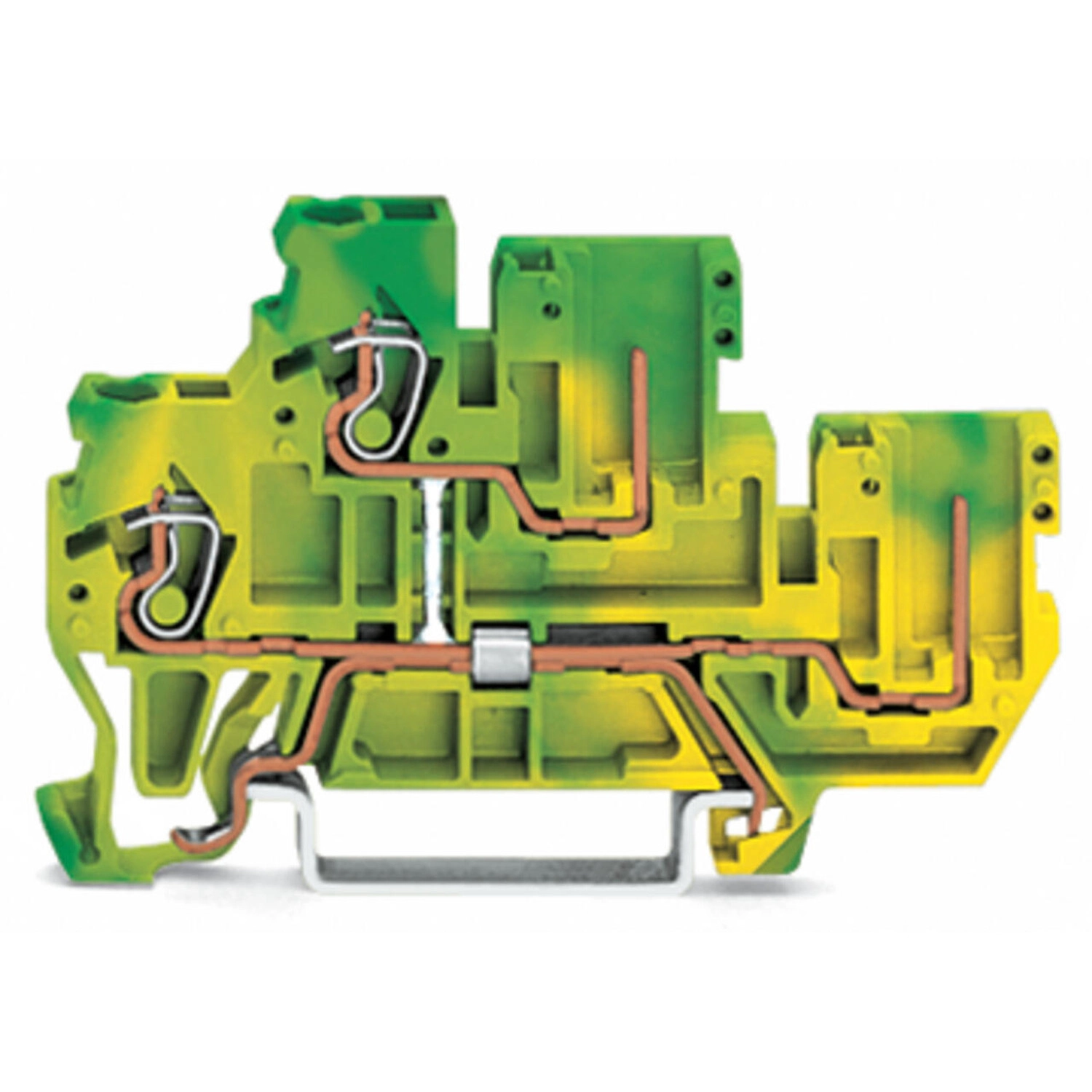

Kétemeletes sorkapocs, 870-es sorozat, zöld-sárga. A Wago 870-107 termékkel a vezetők egyszerűen, gyorsan és biztonságosan csatlakoztathatók. A vezetők csatlakoztatásakor 6–7 mm csupaszítási hosszt kell alkalmazni. A dugaszolható, sínre szerelhető sorkapcsokat elsősorban kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. A sínre szerelhető sorkapcsok és a dugaszolható csatlakozók tulajdonságait egyesítik, rugalmas és megbízható vezetékezési rendszert alkotva. A változtatható vezetékezési rendszer lehetővé teszi az előzetes összeállítást, ami időt és költséget takarít meg a gyártás, a szerelés, az üzemeltetés és a karbantartás során. A kétemeletes sorkapocs földelősorkapocsként is működik. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A biztonságos, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–2,5 mm². Bevált, karbantartásmentes CAGE CLAMP® univerzális csatlakozás. A dugaszolható, sínre szerelhető sorkapocs kezelőszerszámmal működtethető. Kompakt méretek. Szerelésre kész, azonnal használható. PE-csatlakozás egyetlen sorkapocsban. Kezelőszerszámos működtetés.
A Wago 870-107 zöld-sárga, kétemeletes földelő alapsorkapocs két vezetékhez és két tűs csatlakozáshoz, PE-jelöléssel és belső közösítéssel. Két csatlakozási pontja egyetlen potenciálhoz tartozik. CAGE CLAMP® csatlakozása rézvezetékekhez készült; névleges keresztmetszete a gyári megnevezésben 2,5 mm². DIN35 × 15 és DIN35 × 7,5 mm sínre szerelhető.
Villamos értékelés
| Villamos névleges értékek | A saját adatlap nem ad meg számszerű névleges feszültséget, impulzusfeszültséget vagy áramot. |
|---|
Vezetékcsatlakozás
| Csatlakozási pontok száma | 2 |
|---|---|
| Potenciálok / szintek száma | 1 / 2 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet a gyári megnevezésben | 2,5 mm² |
| Tömör vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,08–1,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 6–7 mm / 0,24–0,28 inch |
| Huzalozási irány | Felső bekötés |
Méretek, anyag és környezet
| Szélesség | 5 mm / 0,197 inch |
|---|---|
| Magasság a mérettáblázatban | 70 mm / 2,756 inch |
| Mélység a DIN kalapsín felső részétől | 40 mm / 1,575 inch |

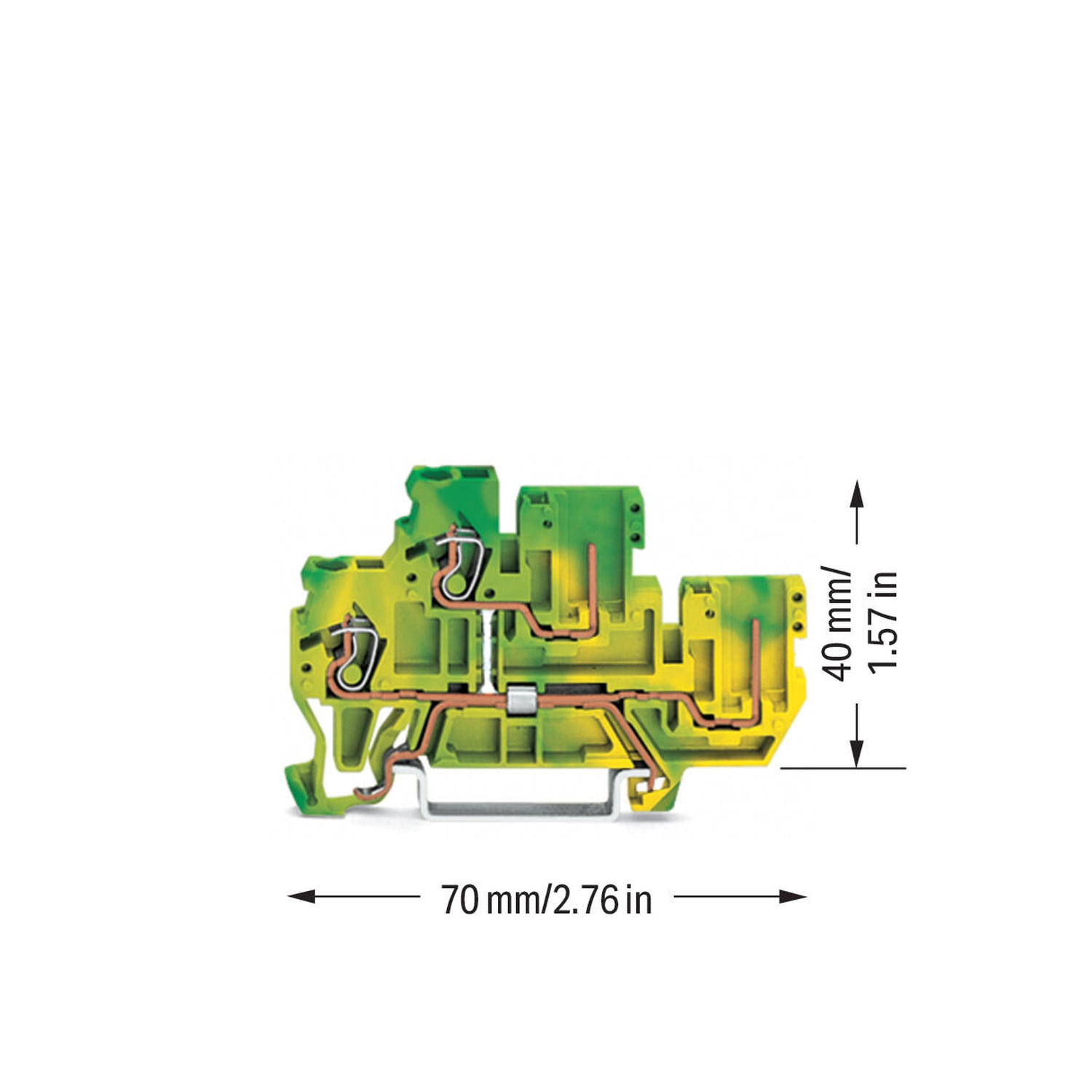

| Saját termékábra teljes vízszintes mérete | 70 mm / 2,76 inch |
| Saját termékábra függőleges méretei | 40 mm / 1,57 inch |
| Potenciáljelölés | PE |
| Kivitel | Belső közösítés; vízszintes típus |
| Rögzítés | DIN35-sín; DIN35 × 15 és DIN35 × 7,5 mm |
| Jelölés helye | Oldalt |
| Szín | Zöld-sárga |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,145 MJ |
| Tömeg | 11 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Biztonsági feltételek
| Legnagyobb szigetelési átmérő | 4,4 mm |
|---|---|
| Kizárt csatlakozóváltozat | Kétvezetékes döntött anyacsatlakozó-dugók nem használhatók. |
Alkalmazási feltételek és eltérő megadások
| Belső közösítés és PE | A két csatlakozási pont két szinten helyezkedik el, de egyetlen potenciálhoz tartozik; a gyári megnevezés PE-jelölést és belső közösítést ad meg. Ez nem két külön fázispotenciál. |
|---|---|
| Földelő kivitel névleges adatai | A saját villamos rész nem ad meg számszerű névleges feszültséget vagy áramot. Más átmenő sorkapcsok terhelhetősége nem vihető át erre a földelő kivitelre. |
| Mérettáblázat és rajz tengelyei | A táblázati magasság a rajzon vízszintes méretként szerepel. A különböző pontosságú gyári inch-megadások külön sorokban maradnak. |
| Vezetéktípus szerinti felső határok | A tömör vezeték felső határa 2,5 mm², a finom elemi szálas vezetéké 4 mm², szigetelt érvéghüvellyel 1,5 mm². A bevezető általános 0,08–2,5 mm² tartománya nem helyettesíti a külön vezetékfajtákhoz megadott tartományokat. |
| Döntött anyacsatlakozók elhatárolása | A kétvezetékes döntött anyacsatlakozók kizártak. A felsorolt 769-101/022-016 döntött ellendarab egyvezetékes; a tiltás és az ellendarablista eltérő vezetékszámra vonatkozik. |
| Szigetelési átmérő és csatlakozástechnika | A megengedett szigetelési átmérő legfeljebb 4,4 mm. A csatlakozástechnika CAGE CLAMP®, működtetőszerszámmal; a Push-in CAGE CLAMP® műveletei nem általánosíthatók rá. |
| 216-121 tartozék AWG-megadása | A tartozéklista a 216-121 érvéghüvelyhez 0,5 mm² / AWG22 párost ad. Ez a konkrét gyári tartozékmegadás megőrzött adat; nem általános mm²–AWG átváltási táblázat. |
| 870-407/011-000 és 870-409/011-000 | E két áthidalónál a saját listában cikkszám és kép szerepel külön szöveges paraméterezés nélkül; pólusszámot vagy más nem megadott jellemzőt nem helyettesít becslés. |
Tanúsítványok és nyilatkozatok
| CCA – 1. bejegyzés | EN60947; NTR NL7468 |
|---|---|
| CCA – 2. bejegyzés | EN60947; 2189801.01 |
| Railway – WAGO GmbH & Co. KG | Z00004430.000 |
| ABS | 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Csatlakozó ellendarab
| 769-101/022-016 | 1 vezetékes anyacsatlakozó, döntött; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 1 pólusú; kódoló lábak; 4,00 mm²; zöld-sárga |
|---|---|
| 769-101/000-016 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 1 pólusú; kódoló lábak; 4,00 mm²; zöld-sárga |
Szükséges kiegészítők – véglapváltozatok
Opcionális kiegészítők
| 870-409/011-000 | Áthidaló; külön számszerű paraméter nincs megadva. |
|---|---|
| 870-407/011-000 | Áthidaló; külön számszerű paraméter nincs megadva. |
| 870-410 | Áthidaló; 10irányú; szigetelt; világosszürke |
| 870-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 870-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 870-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 870-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 870-402 | Áthidaló; 2irányú; szigetelt; világosszürke |
| 870-403 | Áthidaló; 3irányú; szigetelt; világosszürke |
| 870-404 | Áthidaló; 4irányú; szigetelt; világosszürke |
| 870-405 | Áthidaló; 5irányú; szigetelt; világosszürke |
| 870-406 | Áthidaló; 6irányú; szigetelt; világosszürke |
| 870-407 | Áthidaló; 7irányú; szigetelt; világosszürke |
| 870-408 | Áthidaló; 8irányú; szigetelt; világosszürke |
| 870-409 | Áthidaló; 9irányú; szigetelt; világosszürke |
| 870-405/011-000 | Áthidaló; szigetelt; világosszürke |
| 870-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 769-439 | Csatlakozó-borítás; jelölőnyílás miniatűr WSB-jelölőnek; narancssárga |
| 769-438 | Csatlakozó-borítás; jelölőnyílás miniatűr WSB-jelölőnek; szürke |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 870-425 | Elosztómodul; forgatás elleni védelemmel; moduláris; megfelelő a 870-es sorozat sínre rögzíthető sorkapcsaihoz, áthidalási ponttal az áramvezető sínben; szürke |
| 870-426 | Elosztómodul; moduláris; megfelelő a 870-es sorozat sínre rögzíthető sorkapcsaihoz, áthidalási ponttal az áramvezető sínben; szürke |
| 870-427 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-131 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-321 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektrolitikusan ónozott; sárga |
| 216-132 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigeteletlen; elektrolitikusan ónozott |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott; világos türkiz |
| 216-221 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott; fehér |
| 216-121 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-122 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-222 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; szürke |
| 216-123 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-223 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott; piros |
| 216-124 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektrolitikusan ónozott |
| 216-224 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott; fekete |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 280-405 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 870-182 | Átalakító; szürke |
| 870-183 | Átalakító; szürke |
| 870-184 | Átalakító; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 769-435 | Kódolóláb; anyacsatlakozók kódolásához; dugaszolható sorkapocs / apacsatlakozóknak; narancssárga |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány potenciálja van?
Egy; a kétszintes kivitel belső közösítéssel készül.
Mekkora a csupaszolási hossz?
6–7 mm.
Milyen csatlakozástechnikát használ?
CAGE CLAMP®, működtetőszerszámmal.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
870-107
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
11 g/db
Cikkszám
4045454225346
