Wago 870-101 kétemeletes dugaszolóaljzatos sorkapocs, 2,5 mm², L/L, CAGE CLAMP, szürke
RRP:1 022 Ft/db
792 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
738 Ft/db
nettó 581 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

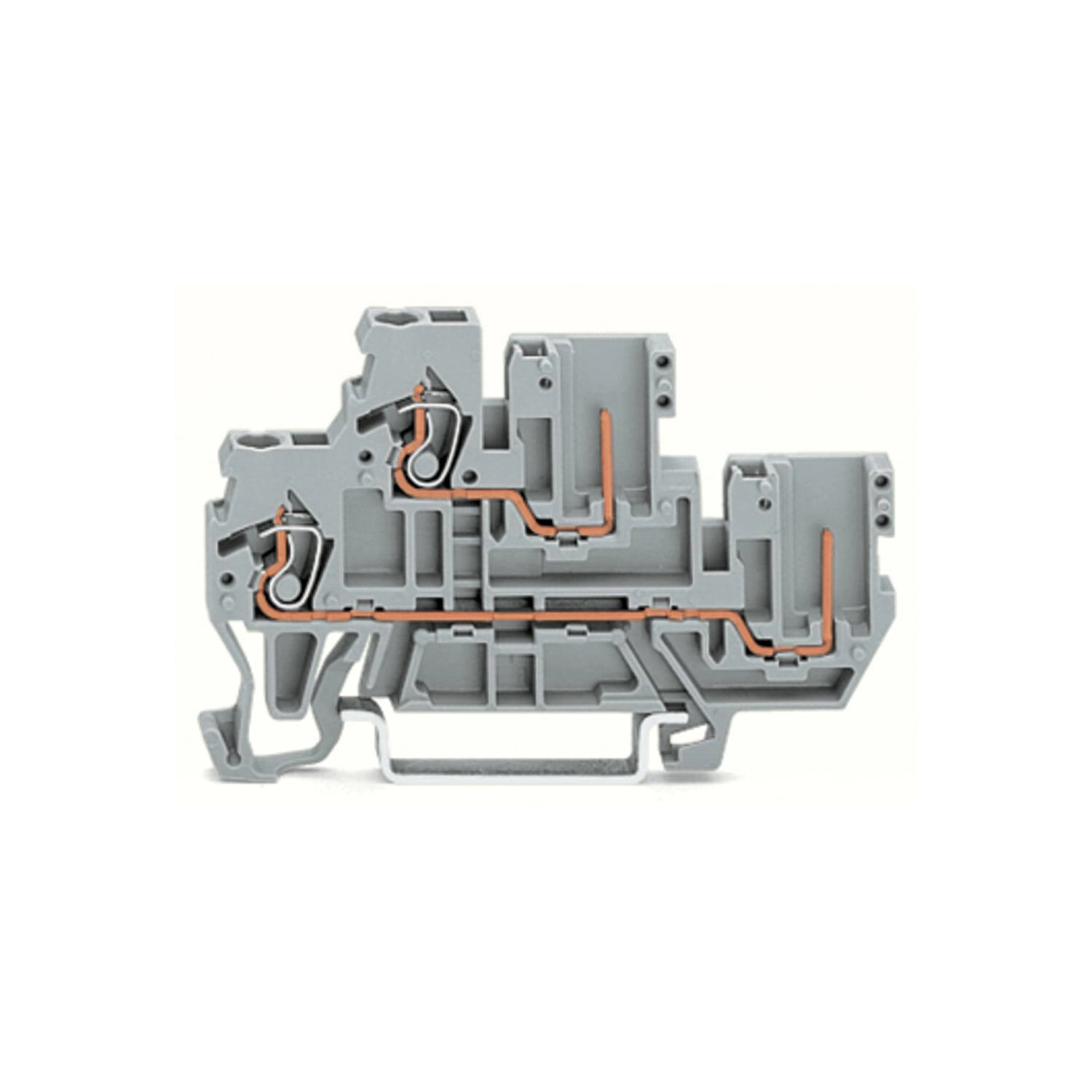

Kétemeletes sorkapocs, 870-es sorozat, CAGE CLAMP® csatlakozástechnika. A Wago 870-101 kétemeletes sorkapocs egyszerűsíti a villamos szerelést. A vezetők csatlakoztatásakor 6–7 mm csupaszítási hosszt kell alkalmazni. A dugaszolható, sínre szerelhető sorkapcsokat elsősorban kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. A sínre szerelhető sorkapcsok és a dugaszolható csatlakozók tulajdonságait egyesítik. A változtatható vezetékezési rendszer lehetővé teszi az előzetes összeállítást, ami időt és költséget takarít meg a gyártás, a szerelés, az üzemeltetés és a karbantartás során. A kétemeletes sorkapocs átmenő sorkapocsként is működik. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A megbízható, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi külön előkészítés, például érvéghüvely préselése nélkül. A csatlakoztatható vezető-keresztmetszet 0,08–2,5 mm². Bevált, karbantartásmentes univerzális csatlakozás: CAGE CLAMP®. A kompakt, dugaszolható, sínre szerelhető sorkapocs kezelőszerszámmal működtethető. Egyetlen sorkapocsban L/L kialakítást és 2 csatlakozási pontot kínál. Szerelésre kész, azonnal használható.
A Wago 870-101 szürke, kétemeletes dugaszolható alapsorkapocs L/L potenciáljelöléssel, átmenő/átmenő kialakítással. CAGE CLAMP csatlakozású, névleges keresztmetszete 2,5 mm², IEC/EN III/3 szerint 500 V / 6 kV / 16 A adatokkal. DIN35 × 15 és DIN35 × 7,5 mm sínhez készült; az egyvezetékes dugókkal felépített rendszer előhuzalozott összeállításokhoz használható.
Műszaki és anyagadatok
| Kialakítás | Egyvezetékes / egytűs, kétemeletes dugaszolható alapkapocs; átmenő/átmenő; vízszintes típus |
|---|---|
| Potenciáljelölés | L/L |
| Csatlakozási pontok / potenciálok / szintek száma | 2 / 2 / 2 |
| IEC/EN; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 16 A |
| UL1059 névleges feszültség | B, C és D felhasználási csoport: nincs érték megadva |
| CSA 22.2 No158 névleges feszültség | B, C és D felhasználási csoport: nincs érték megadva |
| Veszteségi teljesítmény pólusonként / potenciálonként | 0,3405 W, 16 A-nél |
| Áramfüggő veszteséghez megadott ellenállás | 0,00133 Ω |
| Huzalozási irány | Felső bekötés |
| Csatlakozástechnika | CAGE CLAMP; működtetőszerszámmal |
| Csatlakoztatható vezető anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,08 … 1,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 6 … 7 mm / 0,24 … 0,28 inch |
| Legnagyobb szigetelési átmérő | 4,4 mm |
| Kizárt csatlakozók | Kétvezetékes, döntött anyacsatlakozó dugók nem használhatók |
| Szélesség | 5 mm / 0,197 inch |
| Magasság a geometriai táblázatban | 70 mm / 2,756 inch |
| Mélység a DIN-sín felső részétől | 40 mm / 1,575 inch |
| Rögzítés | DIN35 × 15 és DIN35 × 7,5 mm sín |
| Jelölési szint | Oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,146 MJ |
| Tömeg | 9,1 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Alapkapocs és összeállítások méretei

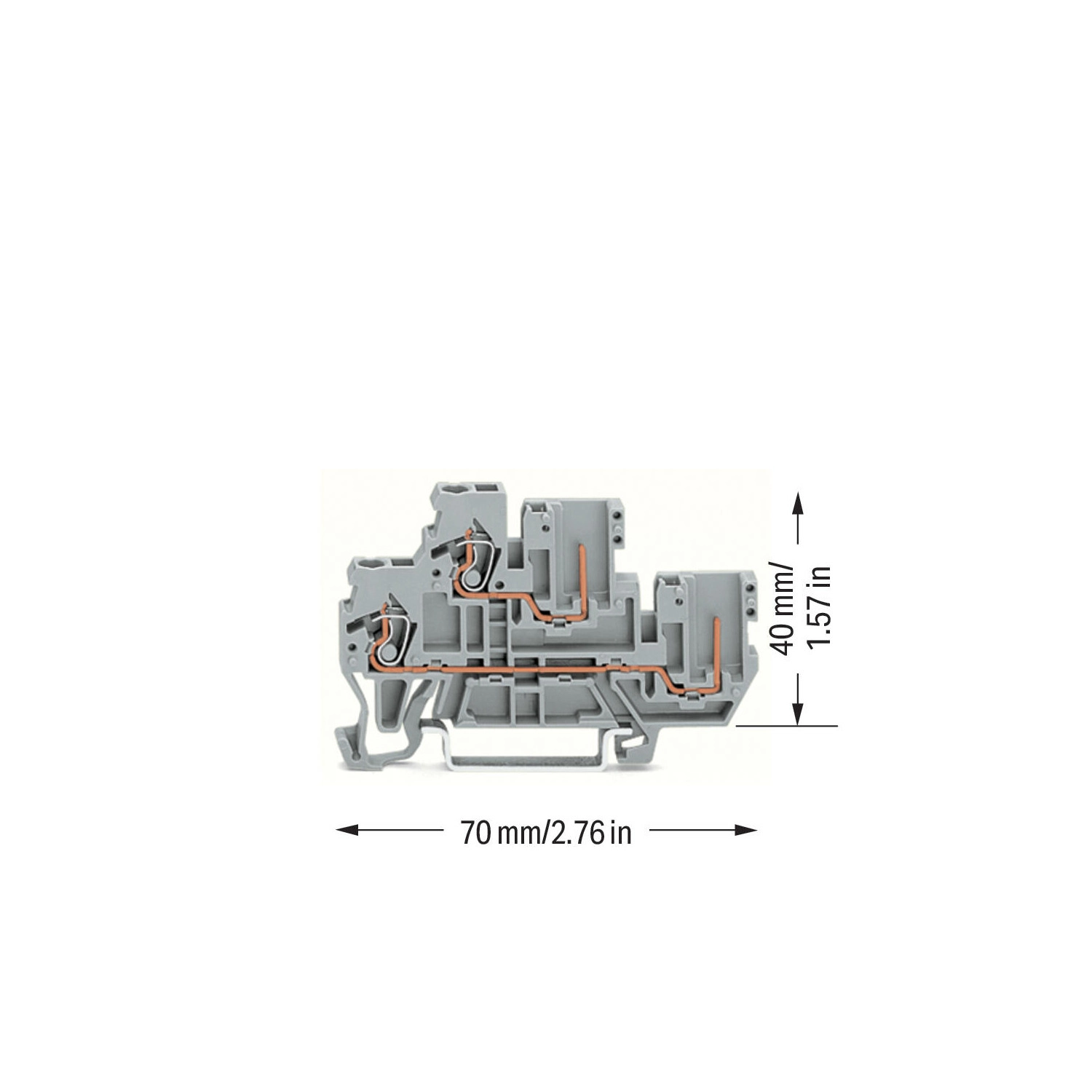

| Alapkapocs fényképi méretvonalai | 70 mm / 2,76 inch vízszintes; 40 mm / 1,57 inch függőleges. A geometriai táblázat ezeket magasságként, illetve DIN-sín feletti mélységként nevezi meg; a szélesség külön 5 mm. |
|---|---|

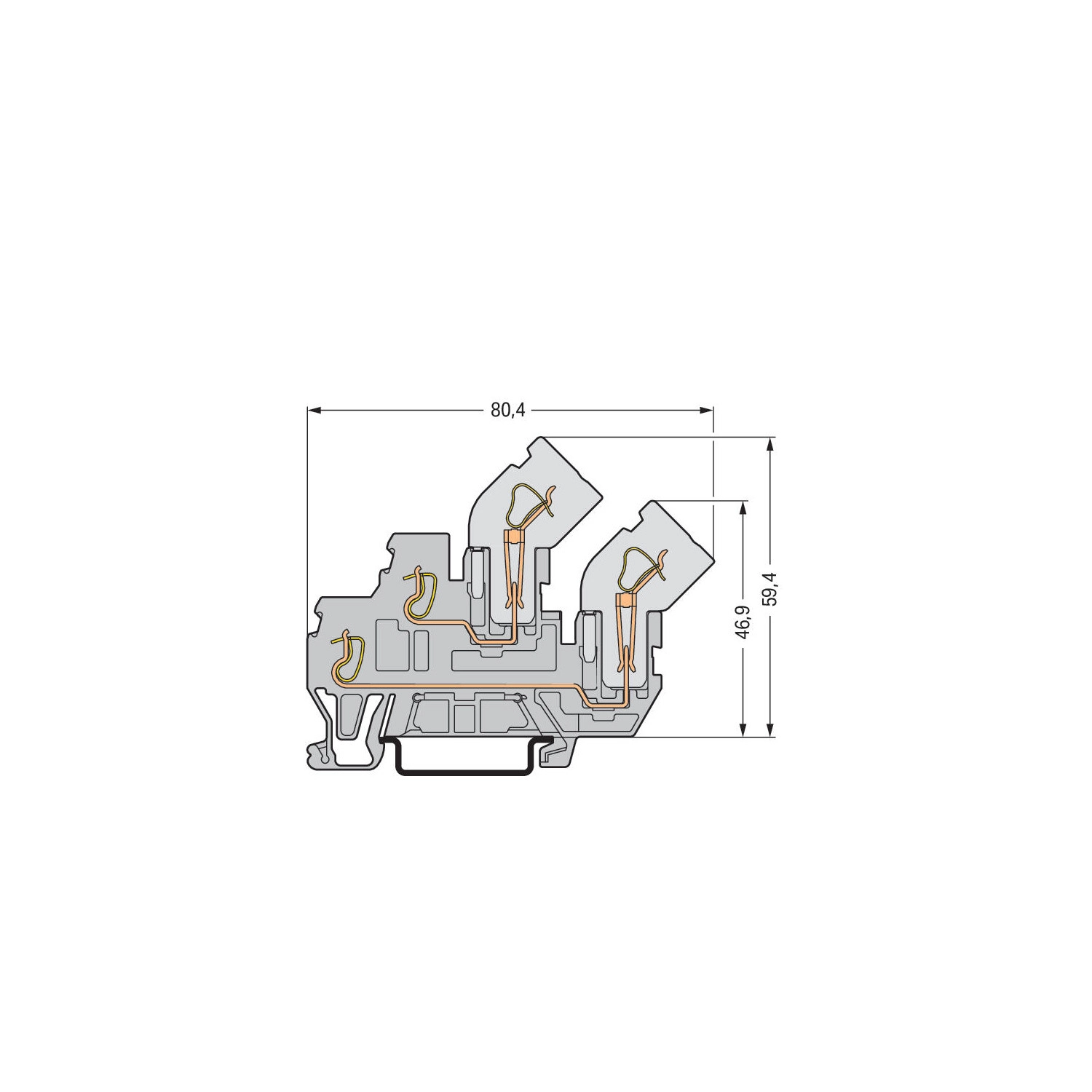

| Döntött dugókkal szemléltetett összeállítás | 80,4 mm vízszintes méret; 46,9 és 59,4 mm függőleges részméretek. Az ábra az 1. és 9. oldalon is szerepel; a dugókkal együtt értendő, nem a csupasz alapkapocs saját befoglaló mérete. |
| Egyenes dugós összeállítási példa | 71,4 mm felső vízszintes méret; 69,6 mm alsó vízszintes méret; 30,9 mm alsó részméret; 39,9 mm bal oldali függőleges részméret; 67,1 mm jobb oldali függőleges méret és 25 mm felső részméret. A 9. oldal szemléltető összeállításához tartozó értékek. |
Alkalmazási feltételek
| Vezetéktípus és keresztmetszet | A 2,5 mm² névleges keresztmetszet mellett a részletes sor finom elemi szálas vezetékhez 4 mm² felső határt is megad. A fő ismertető 0,08–2,5 mm² tartományt közöl. A részletes vezetékadatok eredeti mm²/AWG párosításai külön maradnak; szigetelt érvéghüvellyel a felső érték 1,5 mm². |
|---|---|
| Döntött és kétvezetékes dugók | Az egyvezetékes döntött anyacsatlakozó a gyártói példában megengedett, és az egyenes egyvezetékes kivitel is szerepel alternatívaként. A tiltás a kétvezetékes döntött anyacsatlakozókra vonatkozik. |
| Szükséges vég-/válaszlap | A gyártó a 870-119 narancssárga és 870-118 szürke, 1 mm vastag vég-/válaszlapot szükséges kiegészítőként sorolja fel. |
| Ellendarabok pólusszáma | Az egy- és többpólusú 769-es anyacsatlakozók a dugaszolható sorkapocssor különböző szélességű összeállításaihoz felsorolt ellendarabok; a 10–15 pólusú dugó felsorolása nem teszi többpólusúvá az egyedi alapkapcsot. |
| Áthidalók külön részletadat nélkül | A 870-407/011-000 és 870-409/011-000 kódok külön leírás nélkül szerepelnek az áthidalók között. Az utána következő 870-410 tízpólusú megadása nem rendelhető hozzájuk automatikusan. |
| Villamos minősítések | Az 500 V / 6 kV / 16 A adatsor IEC/EN III/3 feltételű. Az UL1059 és CSA 22.2 No158 táblázat B/C/D feszültségmezői üresek; ezekből nem adható hozzájuk 500 V-os névleges érték. |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN60947; NTR NL7468 |
|---|---|
| CCA – DEKRA | EN60947; 2189801.01 |
| cURus – UL International Germany | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Railway – WAGO | Z00004430.000; a megjelenített Railway Ready piktogrammal |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Csatlakozó ellendarabok
| 769-101 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 1 pólusú; kódoló lábak; 4,00 mm²; szürke |
|---|---|
| 769-101/141-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 1 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-110/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 10 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-111/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 11 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-112/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 12 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-113/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 13 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-114/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 14 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-115/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 15 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-102/142-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 2 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-103/142-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 3 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-104/143-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 4 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-105/143-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 5 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-106/144-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 6 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-107/144-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 7 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-108/144-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 8 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-109/144-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 9 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-101/022-000 | 1 vezetékes anyacsatlakozó; döntött; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 1 pólusú; kódoló lábak; 4,00 mm²; szürke |
Szükséges vég-/válaszlapok
Opcionális kiegészítők
| 870-407/011-000 | Áthidaló; külön részletadat nélkül felsorolva |
|---|---|
| 870-409/011-000 | Áthidaló; külön részletadat nélkül felsorolva |
| 870-410 | Áthidaló; 10irányú; szigetelt; világosszürke |
| 870-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 870-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 870-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 870-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 870-402 | Áthidaló; 2irányú; szigetelt; világosszürke |
| 870-403 | Áthidaló; 3irányú; szigetelt; világosszürke |
| 870-404 | Áthidaló; 4irányú; szigetelt; világosszürke |
| 870-405 | Áthidaló; 5irányú; szigetelt; világosszürke |
| 870-406 | Áthidaló; 6irányú; szigetelt; világosszürke |
| 870-407 | Áthidaló; 7irányú; szigetelt; világosszürke |
| 870-408 | Áthidaló; 8irányú; szigetelt; világosszürke |
| 870-409 | Áthidaló; 9irányú; szigetelt; világosszürke |
| 870-405/011-000 | Áthidaló; szigetelt; világosszürke |
| 870-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 769-439 | Csatlakozó-borítás; jelölőnyílás miniatűr WSB-jelölőnek; narancssárga |
| 769-438 | Csatlakozó-borítás; jelölőnyílás miniatűr WSB-jelölőnek; szürke |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 870-425 | Elosztómodul; forgatás elleni védelemmel; moduláris; megfelelő a 870-es sorozat sínre rögzíthető sorkapcsaihoz, áthidalási ponttal az áramvezető sínben; szürke |
| 870-426 | Elosztómodul; moduláris; megfelelő a 870-es sorozat sínre rögzíthető sorkapcsaihoz, áthidalási ponttal az áramvezető sínben; szürke |
| 870-427 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² (tömör vezeték) (0,14 mm² (finom elemi szálas vezeték)); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-131 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-321 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektrolitikusan ónozott; sárga |
| 216-132 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigeteletlen; elektrolitikusan ónozott |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott; világos türkiz |
| 216-221 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott; fehér |
| 216-121 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-122 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-222 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; szürke |
| 216-123 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-223 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott; piros |
| 216-124 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektrolitikusan ónozott |
| 216-224 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott; fekete |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 280-405 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 870-182 | Átalakító; szürke |
| 870-183 | Átalakító; szürke |
| 870-184 | Átalakító; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 769-435 | Kódolóláb; anyacsatlakozók kódolásához; dugaszolható sorkapocs / apacsatlakozóknak; narancssárga |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Gyártói összekapcsolási példa
| 870-501 | Kétemeletes átmenő sorkapocs; a 870-101 alapkapoccsal dugaszolható áthidalóval összekapcsolt gyártói példa eleme |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Használható kétvezetékes döntött dugóval?
Nem. A gyártó ezt kifejezetten kizárja; az egyvezetékes döntött kivitel külön szerepel.
Mekkora a legnagyobb szigetelési átmérő?
4,4 mm.
Mekkora a csupaszolási hossz?
6–7 mm.
A 80,4 mm a csupasz alapkapocs mérete?
Ez a döntött dugókkal szemléltetett összeállítás vízszintes mérete. Az alapkapocs táblázatos méretei külön szerepelnek.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
870-101
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
9,11 g/db
Cikkszám
4045454004446
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 870-101 kétemeletes dugaszolóaljzatos sorkapocs, 2,5 mm², L/L, CAGE CLAMP, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 870-101 |
| GTIN / EAN | 4045454004446 |
| Terméktípus | Kétemeletes dugaszolható alapsorkapocs |
Műszaki és anyagadatok
| Kialakítás | Egyvezetékes / egytűs, kétemeletes dugaszolható alapkapocs; átmenő/átmenő; vízszintes típus |
|---|---|
| Potenciáljelölés | L/L |
| Csatlakozási pontok / potenciálok / szintek száma | 2 / 2 / 2 |
| IEC/EN; III. túlfeszültségi kategória / 3. szennyezettségi fok | 500 V; 6 kV; 16 A |
| UL1059 névleges feszültség | B, C és D felhasználási csoport: nincs érték megadva |
| CSA 22.2 No158 névleges feszültség | B, C és D felhasználási csoport: nincs érték megadva |
| Veszteségi teljesítmény pólusonként / potenciálonként | 0,3405 W, 16 A-nél |
| Áramfüggő veszteséghez megadott ellenállás | 0,00133 Ω |
| Huzalozási irány | Felső bekötés |
| Csatlakozástechnika | CAGE CLAMP; működtetőszerszámmal |
| Csatlakoztatható vezető anyaga | Réz |
| Névleges keresztmetszet | 2,5 mm² |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,08 … 1,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 6 … 7 mm / 0,24 … 0,28 inch |
| Legnagyobb szigetelési átmérő | 4,4 mm |
| Kizárt csatlakozók | Kétvezetékes, döntött anyacsatlakozó dugók nem használhatók |
| Szélesség | 5 mm / 0,197 inch |
| Magasság a geometriai táblázatban | 70 mm / 2,756 inch |
| Mélység a DIN-sín felső részétől | 40 mm / 1,575 inch |
| Rögzítés | DIN35 × 15 és DIN35 × 7,5 mm sín |
| Jelölési szint | Oldalsó jelölés |
| Szín | Szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,146 MJ |
| Tömeg | 9,1 g |
| Feldolgozási hőmérséklet | −35 … +85 °C |
| Folyamatos működési hőmérséklet | −60 … +105 °C |
Alapkapocs és összeállítások méretei
| Alapkapocs fényképi méretvonalai | 70 mm / 2,76 inch vízszintes; 40 mm / 1,57 inch függőleges. A geometriai táblázat ezeket magasságként, illetve DIN-sín feletti mélységként nevezi meg; a szélesség külön 5 mm. |
|---|---|
| Döntött dugókkal szemléltetett összeállítás | 80,4 mm vízszintes méret; 46,9 és 59,4 mm függőleges részméretek. Az ábra az 1. és 9. oldalon is szerepel; a dugókkal együtt értendő, nem a csupasz alapkapocs saját befoglaló mérete. |
| Egyenes dugós összeállítási példa | 71,4 mm felső vízszintes méret; 69,6 mm alsó vízszintes méret; 30,9 mm alsó részméret; 39,9 mm bal oldali függőleges részméret; 67,1 mm jobb oldali függőleges méret és 25 mm felső részméret. A 9. oldal szemléltető összeállításához tartozó értékek. |
Alkalmazási feltételek
| Vezetéktípus és keresztmetszet | A 2,5 mm² névleges keresztmetszet mellett a részletes sor finom elemi szálas vezetékhez 4 mm² felső határt is megad. A fő ismertető 0,08–2,5 mm² tartományt közöl. A részletes vezetékadatok eredeti mm²/AWG párosításai külön maradnak; szigetelt érvéghüvellyel a felső érték 1,5 mm². |
|---|---|
| Döntött és kétvezetékes dugók | Az egyvezetékes döntött anyacsatlakozó a gyártói példában megengedett, és az egyenes egyvezetékes kivitel is szerepel alternatívaként. A tiltás a kétvezetékes döntött anyacsatlakozókra vonatkozik. |
| Szükséges vég-/válaszlap | A gyártó a 870-119 narancssárga és 870-118 szürke, 1 mm vastag vég-/válaszlapot szükséges kiegészítőként sorolja fel. |
| Ellendarabok pólusszáma | Az egy- és többpólusú 769-es anyacsatlakozók a dugaszolható sorkapocssor különböző szélességű összeállításaihoz felsorolt ellendarabok; a 10–15 pólusú dugó felsorolása nem teszi többpólusúvá az egyedi alapkapcsot. |
| Áthidalók külön részletadat nélkül | A 870-407/011-000 és 870-409/011-000 kódok külön leírás nélkül szerepelnek az áthidalók között. Az utána következő 870-410 tízpólusú megadása nem rendelhető hozzájuk automatikusan. |
| Villamos minősítések | Az 500 V / 6 kV / 16 A adatsor IEC/EN III/3 feltételű. Az UL1059 és CSA 22.2 No158 táblázat B/C/D feszültségmezői üresek; ezekből nem adható hozzájuk 500 V-os névleges érték. |
Tanúsítványok és nyilatkozatok
| CCA – DEKRA | EN60947; NTR NL7468 |
|---|---|
| CCA – DEKRA | EN60947; 2189801.01 |
| cURus – UL International Germany | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Railway – WAGO | Z00004430.000; a megjelenített Railway Ready piktogrammal |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0152298-PDA |
| DNV GL | TAE00001V2 |
| PRS | TE/1094/880590/23 |
Csatlakozó ellendarabok
| 769-101 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 1 pólusú; kódoló lábak; 4,00 mm²; szürke |
|---|---|
| 769-101/141-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 1 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-110/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 10 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-111/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 11 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-112/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 12 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-113/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 13 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-114/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 14 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-115/145-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 15 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-102/142-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 2 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-103/142-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 3 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-104/143-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 4 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-105/143-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 5 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-106/144-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 6 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-107/144-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 7 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-108/144-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 8 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-109/144-000 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 9 pólusú; kódoló lábak; Középen rögzítőfüllel; Tehermentesítő lap; 4,00 mm²; szürke |
| 769-101/022-000 | 1 vezetékes anyacsatlakozó; döntött; CAGE CLAMP®; 4 mm²; 5 mm láb távolság; 1 pólusú; kódoló lábak; 4,00 mm²; szürke |
Szükséges vég-/válaszlapok
Opcionális kiegészítők
| 870-407/011-000 | Áthidaló; külön részletadat nélkül felsorolva |
|---|---|
| 870-409/011-000 | Áthidaló; külön részletadat nélkül felsorolva |
| 870-410 | Áthidaló; 10irányú; szigetelt; világosszürke |
| 870-440 | Áthidaló; 1-től 10-ig; szigetelt; világosszürke |
| 870-433 | Áthidaló; 1-től 3-ig; szigetelt; világosszürke |
| 870-434 | Áthidaló; 1-től 4-ig; szigetelt; világosszürke |
| 870-435 | Áthidaló; 1-től 5-ig; szigetelt; világosszürke |
| 870-402 | Áthidaló; 2irányú; szigetelt; világosszürke |
| 870-403 | Áthidaló; 3irányú; szigetelt; világosszürke |
| 870-404 | Áthidaló; 4irányú; szigetelt; világosszürke |
| 870-405 | Áthidaló; 5irányú; szigetelt; világosszürke |
| 870-406 | Áthidaló; 6irányú; szigetelt; világosszürke |
| 870-407 | Áthidaló; 7irányú; szigetelt; világosszürke |
| 870-408 | Áthidaló; 8irányú; szigetelt; világosszürke |
| 870-409 | Áthidaló; 9irányú; szigetelt; világosszürke |
| 870-405/011-000 | Áthidaló; szigetelt; világosszürke |
| 870-406/020-000 | Deltakapcsoláshoz áthidaló; szigetelt; világosszürke |
| 769-439 | Csatlakozó-borítás; jelölőnyílás miniatűr WSB-jelölőnek; narancssárga |
| 769-438 | Csatlakozó-borítás; jelölőnyílás miniatűr WSB-jelölőnek; szürke |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 870-425 | Elosztómodul; forgatás elleni védelemmel; moduláris; megfelelő a 870-es sorozat sínre rögzíthető sorkapcsaihoz, áthidalási ponttal az áramvezető sínben; szürke |
| 870-426 | Elosztómodul; moduláris; megfelelő a 870-es sorozat sínre rögzíthető sorkapcsaihoz, áthidalási ponttal az áramvezető sínben; szürke |
| 870-427 | Elválasztómodul; moduláris; közösített sorkapcsok összekapcsolásához; szürke |
| 280-470 | Érszigetelő stop; 0,08 ... 0,2 mm² (tömör vezeték) (0,14 mm² (finom elemi szálas vezeték)); 5 darab/szalag; fehér |
| 280-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 280-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; fekete |
| 216-131 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-321 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektrolitikusan ónozott; sárga |
| 216-132 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigeteletlen; elektrolitikusan ónozott |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektrolitikusan ónozott; világos türkiz |
| 216-221 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott; fehér |
| 216-121 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-122 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-222 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott; szürke |
| 216-123 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektrolitikusan ónozott; ezüstszínű |
| 216-223 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektrolitikusan ónozott; piros |
| 216-124 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektrolitikusan ónozott |
| 216-224 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektrolitikusan ónozott; fekete |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5mm; részben szigetelt szárral; többszínű |
| 280-405 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 870-182 | Átalakító; szürke |
| 870-183 | Átalakító; szürke |
| 870-184 | Átalakító; szürke |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-198 | Átalakító; szürke |
| 769-435 | Kódolóláb; anyacsatlakozók kódolásához; dugaszolható sorkapocs / apacsatlakozóknak; narancssárga |
| 249-116 | Csavar nélküli végrögzítő; 6 mm széles; DIN 35 x 15 és DIN 35 x 7,5 sínhez; szürke |
| 209-106 | Rögzítő-távtartó; elszigetelt rögzítéssel a DIN35-sínektől; szürke |
Gyártói összekapcsolási példa
| 870-501 | Kétemeletes átmenő sorkapocs; a 870-101 alapkapoccsal dugaszolható áthidalóval összekapcsolt gyártói példa eleme |
|---|
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
Termékbesorolások
| UNSPSC | 39121410 |
|---|---|
| eCl@ss 10.0 | 27-14-11-20 |
| eCl@ss 9.0 | 27-14-11-20 |
| ETIM 9.0 | EC000897 |
| ETIM 10.0 | EC000897 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 870-101 kétemeletes dugaszolóaljzatos sorkapocs, 2,5 mm², L/L, CAGE CLAMP, szürke használati útmutató
Csatlakozók és vezeték feltételei
A vezeték csupaszolási hossza 6–7 mm; a szigetelés átmérője legfeljebb 4,4 mm lehet. Kétvezetékes döntött anyacsatlakozó dugót ne használj. Egyvezetékes döntött vagy egyenes anyacsatlakozó szerepel a gyártói példákban.
Közösítés dugaszolható áthidalóval
A 870-501 kétemeletes átmenő sorkapocs és a 870-101 egyvezetékes/egytűs kétemeletes sorkapocs dugaszolható áthidalóval kapcsolható össze. A kétemeletes dugaszolható sorkapcsok közösítéséhez a gyártó a 870-es sorozat dugaszolható áthidalóit mutatja be.
Ellenőrzés
Az ellenőrzés a vizsgálódugókhoz hasonló módon előhuzalozott elosztómodullal is elvégezhető. A gyártó feszültségmérővel végzett ellenőrzést is szemléltet.
Beépítési méretek összeállított állapotban
| Döntött dugókkal szemléltetett összeállítás | 80,4 mm vízszintes méret; 46,9 és 59,4 mm függőleges részméretek. Az ábra az 1. és 9. oldalon is szerepel; a dugókkal együtt értendő, nem a csupasz alapkapocs saját befoglaló mérete. |
|---|---|
| Egyenes dugós összeállítási példa | 71,4 mm felső vízszintes méret; 69,6 mm alsó vízszintes méret; 30,9 mm alsó részméret; 39,9 mm bal oldali függőleges részméret; 67,1 mm jobb oldali függőleges méret és 25 mm felső részméret. A 9. oldal szemléltető összeállításához tartozó értékek. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
