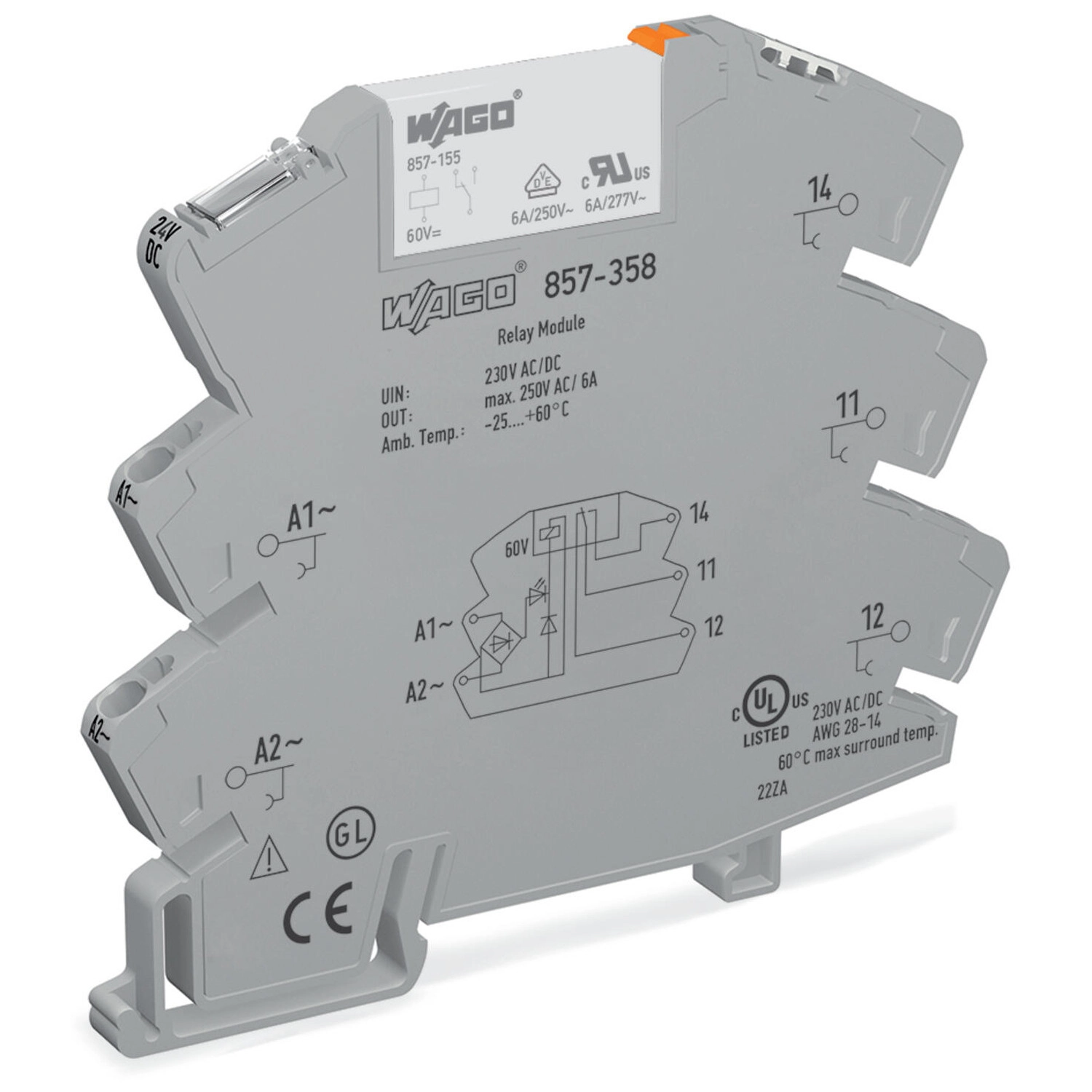

WAGO 857-358 relémodul 6 A 230 VAC/DC, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 857-358 230 V AC/DC névleges vezérlésű relémodul, egy AgSnO2 váltóérintkezővel és sárga állapotjelző LED-del. Az induktív terheléshez megfelelő védőáramkör szükséges.
Műszaki és környezeti adatok
| Névleges bemeneti feszültség UN | 230 V AC/DC |
|---|---|
| Bemeneti feszültségtartomány | -20 … +10 % |
| Névleges bemeneti áram UN | 4 mA |
| Névleges frekvencia tartomány (bemeneti feszültség) | 50 … 60 Hz AC / 0 Hz DC |
| Váltóérintkezők száma | 1 |
| Érintkező anyaga (relé) | AgSnO2 |
| Folyamatos áram korlátozása | 6 A |
| Bekapcsolási áram (rezisztív) (max.) (AC) | 20 A / 0,02 s |
| Kapcsolási feszültség (max.) | 250 V AC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 1500 VA; DC (lásd a terhelési görbét) |
| Alkalmazási kategória | AC-15: 3 A / 250 V AC DC-13: 2 A / 24 V DC |
| Ajánlott minimum terhelés | 10 V / 10 mA; 24 V / 1 mA |
| Behúzási idő (ált.) | 15 ms |
| Kiesési idő (ált.) | 25 ms |
| Prellezési idő (ált.) | 3,5 ms |
| Elektromos élettartam (NO; ohmos terhelés; 23 °C) | 50 x 10³ kapcsolási művelet |
| Mechanikai élettartam | 5 x 10⁶ kapcsolási művelet |
| Kapcsolási frekvencia terheléssel/terhelés nélkül (max.) | 6 min-1 / 180 min-1 |
| Állapotvisszajelzés | Sárga LED |
| Méretezési feszültség | 300 V |
| Méretezési túlfeszültség | 4 kV |
| Áramkör típusa | Hálózati áramkörök |
| Túlfeszültség kategória | III |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 3,51 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Szigetelés típusa (vezérlő/ellenőrző érintkezés) | Megerősített szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (szomszédos, azonos típusú eszközök között) | Dupla szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (bármilyen típusú szomszédos eszközhöz) | Alapszigetelés |
| Biztonsági információk | A szomszédos eszközök ugyanazon típusba, sorozatba tartoznak és a rögzítő sínre ugyanolyan irányban vannak egymás mellé felszerelve. Az eltérő típusú eszközökre egy végbakot (249-116) kell helyezni annak érdekében, hogy megfeleljen a megerősített szigeteléssel kapcsolatos előírásoknak. |
| Védelmi osztály | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemiszálas vezeték; szigetelt érvéghüvellyel | 0,34 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |

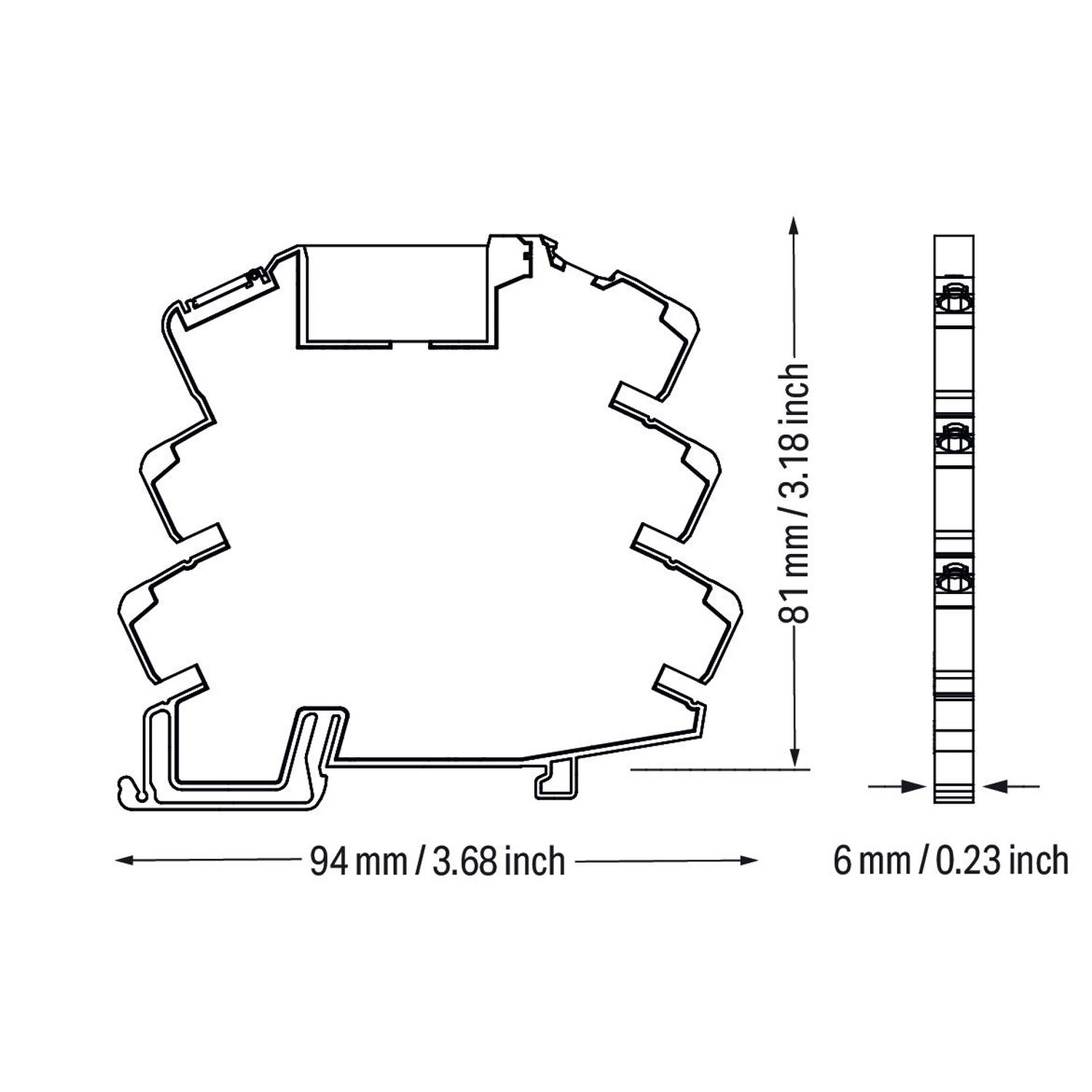

| Szélesség | 6 mm |
| Magasság | 94 mm |
| Mélység a DIN kalapsín felső részétől | 81 mm |
| Rögzítés típusa | DIN 35 kalapsín |
| Rögzítési pozíció | vízszintes (álló/fekvő); függőleges |
| Szín | szürke |
| Szigetelőanyag | Poliamid (PA66) |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,437 MJ |
| Tömeg | 32 g |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | ≥ (T környezeti + 30 K) |
| Relatív páratartalom | 5 … 85 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 61010-2-201 EN 61810-1 EN 61373 UL 508 ATEX IEC Ex DNV |
| WAGO alaprelé | 857-155 |
Működés és alkalmazási feltételek
| Rendeltetés | 230 V AC/DC névleges vezérlésű relémodul, egy AgSnO2 váltóérintkezővel és sárga állapotjelző LED-del. Az induktív terheléshez megfelelő védőáramkör szükséges. |
|---|---|
| Induktív terhelés védelme | A relétekercset és érintkezőket az induktív terhelés káros hatásaitól megfelelő védőáramkörrel védd. |

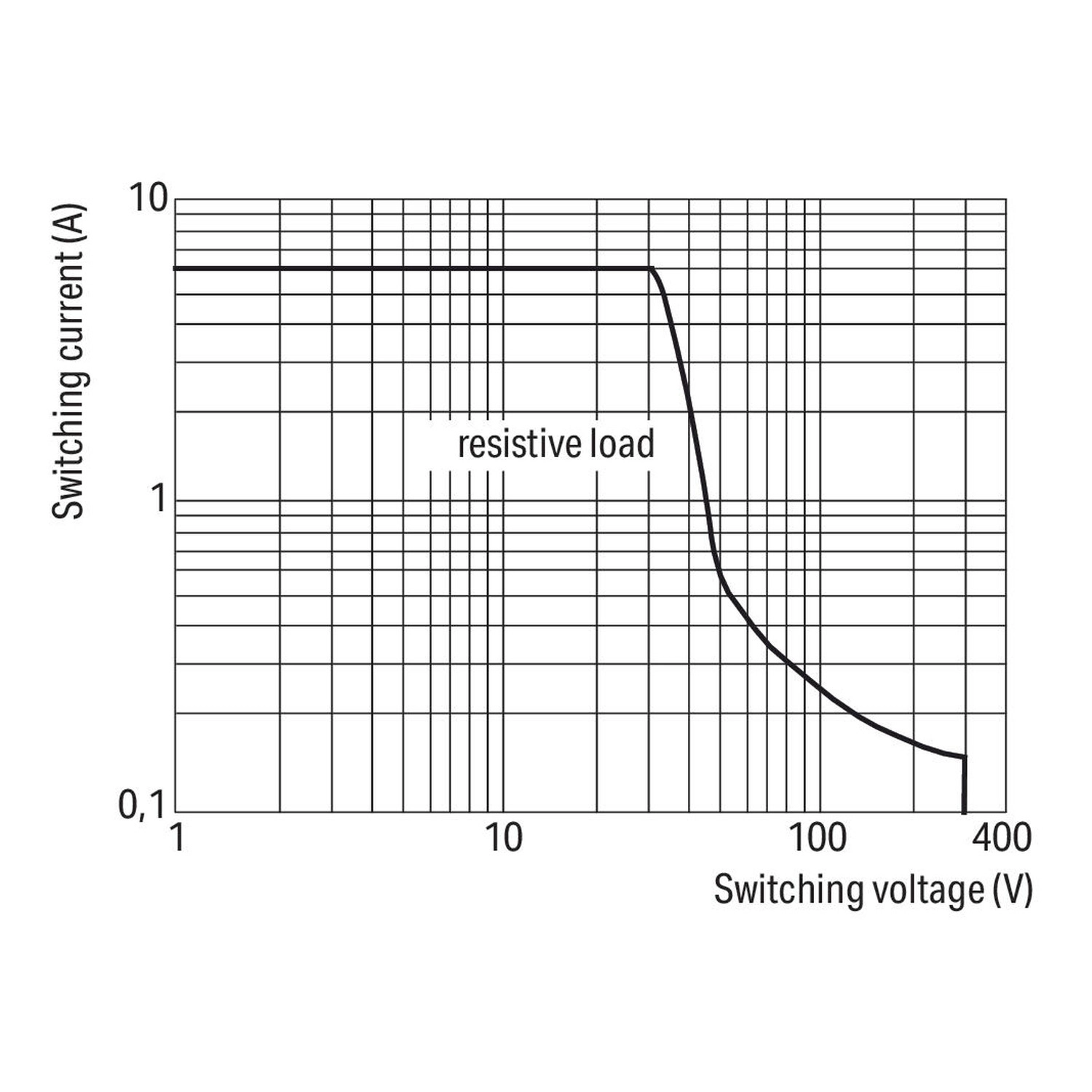

| DC terhelési határgörbe | A DC kapcsolási áramot a saját rezisztív terhelésre érvényes kapcsolási határgörbe korlátozza; a 1500 VA AC-adat nem DC-teljesítményhatár. A gyári görbe feszültségtengelye 1,10,100,400 V; áramtengelye 0,1,1,10 A. |

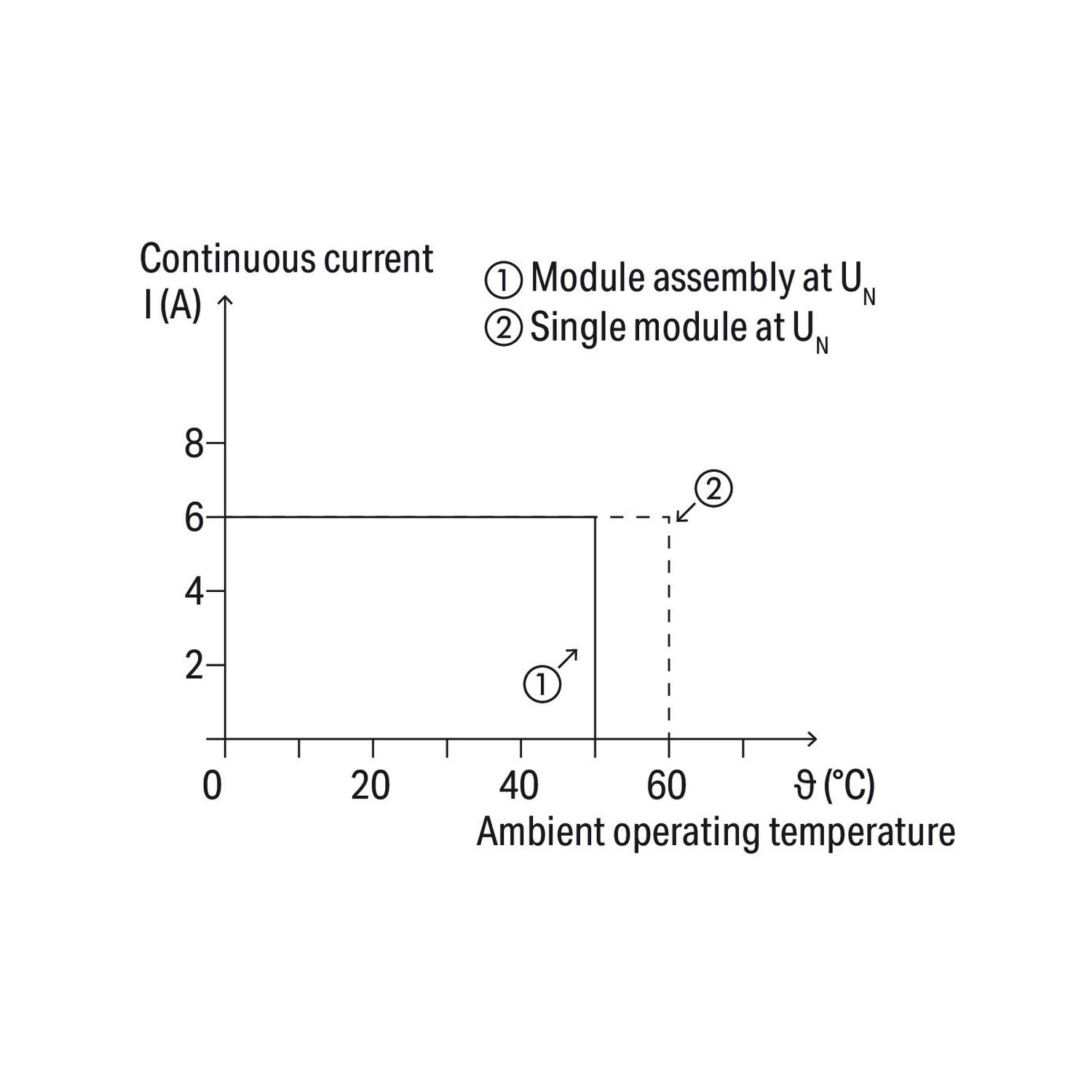

| Áramterhelési görbe feltétele | Névleges UN mellett a különálló és a sorba épített modul eltérő terhelhetőségű; a saját görbe mindkét feltételét be kell tartani. |

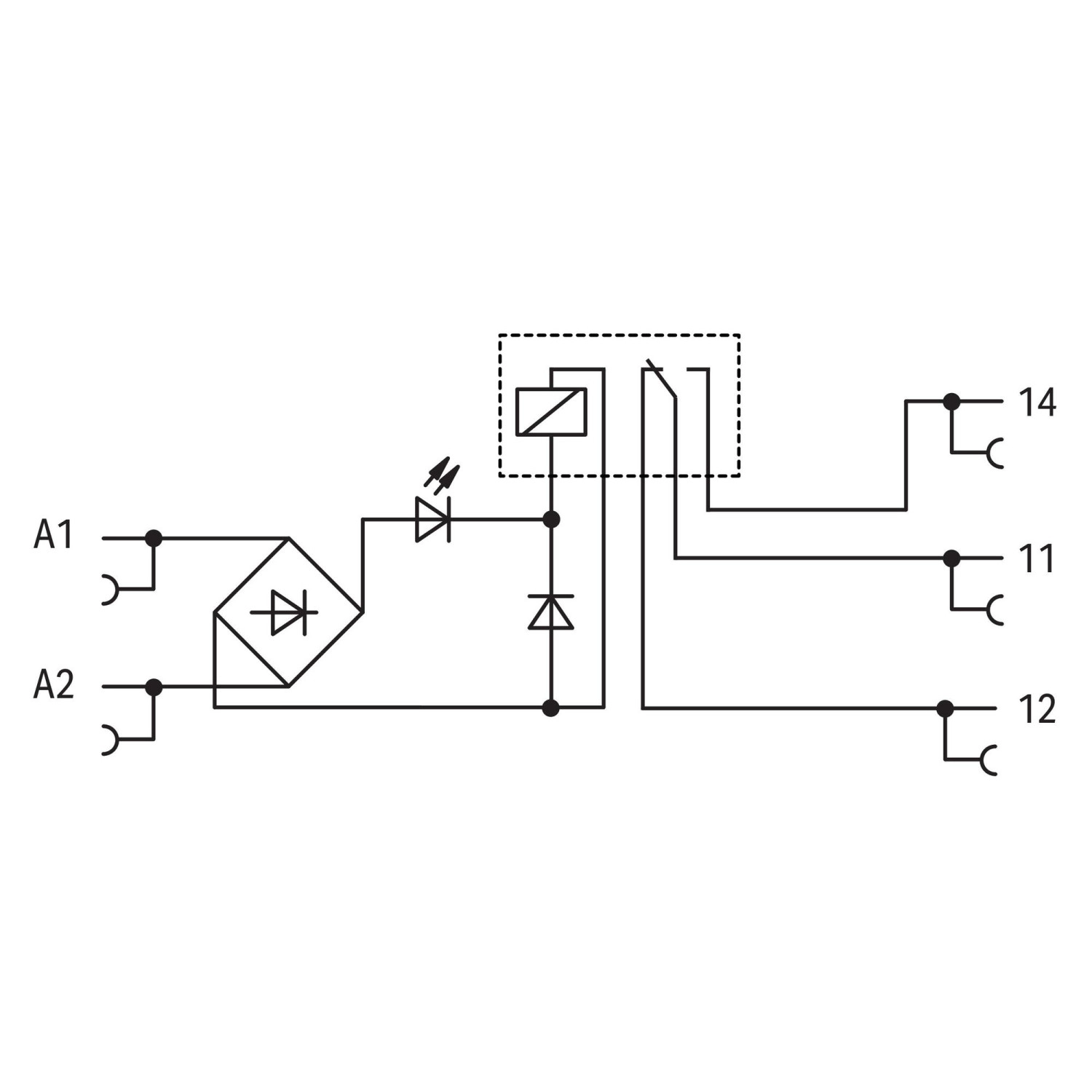

Saját kapocskiosztás
| A1 / A2 | Vezérlő AC/DC bemenet |
|---|---|
| 11 | Váltóérintkező közös pont |
| 12 | Nyugalmi érintkező |
| 14 | Munkaérintkező |
Tanúsítványok és nyilatkozatok
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 Sec.4 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| BV | Bureau Veritas S.A. Rules for class. of Steel Ships 40179_C0 |
| DNV | DNV Germany GmbH DNV-CG-0339,Aug.2021 TAA00001D1 |
| PRS | Polski Rejestr Statków - TE/1098/880590/23 |
| ATEX | DEKRA EXAM GmbH EN 60079-0 BVS_14_ATEX_E_091_X (II 3G Ex ec nC IIC T4 Gc; II 3G Ex ec IIC T4 Gc) |
| CCC | CNEX CNCA-C23-01 2020312304000757 (Ex ec nC IIC T4 Gc) |
| IECEx | DEKRA EXAM GmbH IEC 60079-0 IECEX_BVS_14.0079X_Issue_3 (Ex ec nC IIC T4 Gc; Ex ec IIC T4 Gc) |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX002X_ec nC |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 857-155 | Alaprelé; Névleges bemeneti feszültség 60 V DC; 1 váltóérintkezővel; Tartós határáram: 6 A; Modulszélesség: 5 mm; Modulmagasság: 15 mm |
|---|---|
| 281-482 | Áthidaló; 2irányú; szigetelt; szürke |
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; vonalszélesség 0,1; fekete |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; feliratozott; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 249-116 | Végrögzítő a modulsor biztosításához |
| 209-191 | Elválasztólap az eltérő,180°-kal elfordított készülékek szomszédos kapcsai közé |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; Ólom |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(a); 7(c)-I |
| SCIP; Austria | f818d2f9-e068-4960-84e7-051e0bc6770a |
| SCIP; Belgium | bfbc772b-b4b8-45f5-9d58-8f4ae3f16f3a |
| SCIP; Bulgaria | 5ba8d05c-eb61-45b3-9c92-3968d6dfc9e9 |
| SCIP; Czech Republic | c7d5a1dd-d979-41b8-a037-6f5ec8c511d1 |
| SCIP; Denmark | b86b3760-7c7c-496f-a91d-2f023fa7a59d |
| SCIP; Finland | bc4cda41-2ca1-4ab7-a0bb-8bc24dd0bd1e |
| SCIP; France | 3aa32fc7-30e1-4f51-8dbd-d0e5b3186ba0 |
| SCIP; Germany | 2b324c73-0a67-496a-9f31-4c22143dfc05 |
| SCIP; Hungary | bf421f8d-7984-4114-89f9-2ff6a07a020a |
| SCIP; Italy | fdd16442-0599-4aba-b9dc-a005abee02b5 |
| SCIP; Netherlands | fa727e75-07da-4fd6-8fec-5f0f3bcf90d9 |
| SCIP; Poland | 33a73284-a6c6-4271-ad16-753ce839b287 |
| SCIP; Romania | e574fe86-0b41-4888-b3ea-6e8428ea33df |
| SCIP; Sweden | 18b1e73a-d9eb-4bc8-9c02-7ae8fc0831ce |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a modul szélessége?
6 mm.
Milyen a védettsége?
IP20.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
Push-in CAGE CLAMP ® csatlakozás, sárga LED állapotjelző
Névleges áram
6 A
Nyitóérintkezők száma
0
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
857-358
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
30 g/db
Cikkszám
4045454471576
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 857-358 relémodul, 230 V AC/DC, 1 váltóérintkező, 6 A tartós határáram, sárga állapotjelzés, 6 mm széles, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 857-358 |
| GTIN / EAN | 4045454471576 |
| Terméktípus | 230 V AC/DC relémodul |
Műszaki és környezeti adatok
| Névleges bemeneti feszültség UN | 230 V AC/DC |
|---|---|
| Bemeneti feszültségtartomány | -20 … +10 % |
| Névleges bemeneti áram UN | 4 mA |
| Névleges frekvencia tartomány (bemeneti feszültség) | 50 … 60 Hz AC / 0 Hz DC |
| Váltóérintkezők száma | 1 |
| Érintkező anyaga (relé) | AgSnO2 |
| Folyamatos áram korlátozása | 6 A |
| Bekapcsolási áram (rezisztív) (max.) (AC) | 20 A / 0,02 s |
| Kapcsolási feszültség (max.) | 250 V AC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 1500 VA; DC (lásd a terhelési görbét) |
| Alkalmazási kategória | AC-15: 3 A / 250 V AC DC-13: 2 A / 24 V DC |
| Ajánlott minimum terhelés | 10 V / 10 mA; 24 V / 1 mA |
| Behúzási idő (ált.) | 15 ms |
| Kiesési idő (ált.) | 25 ms |
| Prellezési idő (ált.) | 3,5 ms |
| Elektromos élettartam (NO; ohmos terhelés; 23 °C) | 50 x 10³ kapcsolási művelet |
| Mechanikai élettartam | 5 x 10⁶ kapcsolási művelet |
| Kapcsolási frekvencia terheléssel/terhelés nélkül (max.) | 6 min-1 / 180 min-1 |
| Állapotvisszajelzés | Sárga LED |
| Méretezési feszültség | 300 V |
| Méretezési túlfeszültség | 4 kV |
| Áramkör típusa | Hálózati áramkörök |
| Túlfeszültség kategória | III |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 3,51 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Szigetelés típusa (vezérlő/ellenőrző érintkezés) | Megerősített szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (szomszédos, azonos típusú eszközök között) | Dupla szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (bármilyen típusú szomszédos eszközhöz) | Alapszigetelés |
| Biztonsági információk | A szomszédos eszközök ugyanazon típusba, sorozatba tartoznak és a rögzítő sínre ugyanolyan irányban vannak egymás mellé felszerelve. Az eltérő típusú eszközökre egy végbakot (249-116) kell helyezni annak érdekében, hogy megfeleljen a megerősített szigeteléssel kapcsolatos előírásoknak. |
| Védelmi osztály | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemiszálas vezeték; szigetelt érvéghüvellyel | 0,34 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 6 mm |
| Magasság | 94 mm |
| Mélység a DIN kalapsín felső részétől | 81 mm |
| Rögzítés típusa | DIN 35 kalapsín |
| Rögzítési pozíció | vízszintes (álló/fekvő); függőleges |
| Szín | szürke |
| Szigetelőanyag | Poliamid (PA66) |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,437 MJ |
| Tömeg | 32 g |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | ≥ (T környezeti + 30 K) |
| Relatív páratartalom | 5 … 85 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 61010-2-201 EN 61810-1 EN 61373 UL 508 ATEX IEC Ex DNV |
| WAGO alaprelé | 857-155 |
Működés és alkalmazási feltételek
| Rendeltetés | 230 V AC/DC névleges vezérlésű relémodul, egy AgSnO2 váltóérintkezővel és sárga állapotjelző LED-del. Az induktív terheléshez megfelelő védőáramkör szükséges. |
|---|---|
| Induktív terhelés védelme | A relétekercset és érintkezőket az induktív terhelés káros hatásaitól megfelelő védőáramkörrel védd. |
| DC terhelési határgörbe | A DC kapcsolási áramot a saját rezisztív terhelésre érvényes kapcsolási határgörbe korlátozza; a 1500 VA AC-adat nem DC-teljesítményhatár. A gyári görbe feszültségtengelye 1,10,100,400 V; áramtengelye 0,1,1,10 A. |
| Áramterhelési görbe feltétele | Névleges UN mellett a különálló és a sorba épített modul eltérő terhelhetőségű; a saját görbe mindkét feltételét be kell tartani. |
Saját kapocskiosztás
| A1 / A2 | Vezérlő AC/DC bemenet |
|---|---|
| 11 | Váltóérintkező közös pont |
| 12 | Nyugalmi érintkező |
| 14 | Munkaérintkező |
Tanúsítványok és nyilatkozatok
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 Sec.4 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| BV | Bureau Veritas S.A. Rules for class. of Steel Ships 40179_C0 |
| DNV | DNV Germany GmbH DNV-CG-0339,Aug.2021 TAA00001D1 |
| PRS | Polski Rejestr Statków - TE/1098/880590/23 |
| ATEX | DEKRA EXAM GmbH EN 60079-0 BVS_14_ATEX_E_091_X (II 3G Ex ec nC IIC T4 Gc; II 3G Ex ec IIC T4 Gc) |
| CCC | CNEX CNCA-C23-01 2020312304000757 (Ex ec nC IIC T4 Gc) |
| IECEx | DEKRA EXAM GmbH IEC 60079-0 IECEX_BVS_14.0079X_Issue_3 (Ex ec nC IIC T4 Gc; Ex ec IIC T4 Gc) |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX002X_ec nC |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 857-155 | Alaprelé; Névleges bemeneti feszültség 60 V DC; 1 váltóérintkezővel; Tartós határáram: 6 A; Modulszélesség: 5 mm; Modulmagasság: 15 mm |
|---|---|
| 281-482 | Áthidaló; 2irányú; szigetelt; szürke |
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; vonalszélesség 0,1; fekete |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; feliratozott; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 249-116 | Végrögzítő a modulsor biztosításához |
| 209-191 | Elválasztólap az eltérő,180°-kal elfordított készülékek szomszédos kapcsai közé |
Származás és besorolás
| Származási ország | CN |
|---|---|
| Vámtarifaszám | 85364900990 |
| Termékcsoport | 6 (INTERFACE ELECTRONIC) |
Termékbesorolások
| UNSPSC | 39122334 |
|---|---|
| eCl@ss 10.0 | 27-37-16-01 |
| eCl@ss 9.0 | 27-37-16-01 |
| ETIM 9.0 | EC001437 |
| ETIM 10.0 | EC001437 |
| ECCN | Nincs amerikai besorolás megadva |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; Ólom |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(a); 7(c)-I |
| SCIP; Austria | f818d2f9-e068-4960-84e7-051e0bc6770a |
| SCIP; Belgium | bfbc772b-b4b8-45f5-9d58-8f4ae3f16f3a |
| SCIP; Bulgaria | 5ba8d05c-eb61-45b3-9c92-3968d6dfc9e9 |
| SCIP; Czech Republic | c7d5a1dd-d979-41b8-a037-6f5ec8c511d1 |
| SCIP; Denmark | b86b3760-7c7c-496f-a91d-2f023fa7a59d |
| SCIP; Finland | bc4cda41-2ca1-4ab7-a0bb-8bc24dd0bd1e |
| SCIP; France | 3aa32fc7-30e1-4f51-8dbd-d0e5b3186ba0 |
| SCIP; Germany | 2b324c73-0a67-496a-9f31-4c22143dfc05 |
| SCIP; Hungary | bf421f8d-7984-4114-89f9-2ff6a07a020a |
| SCIP; Italy | fdd16442-0599-4aba-b9dc-a005abee02b5 |
| SCIP; Netherlands | fa727e75-07da-4fd6-8fec-5f0f3bcf90d9 |
| SCIP; Poland | 33a73284-a6c6-4271-ad16-753ce839b287 |
| SCIP; Romania | e574fe86-0b41-4888-b3ea-6e8428ea33df |
| SCIP; Sweden | 18b1e73a-d9eb-4bc8-9c02-7ae8fc0831ce |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 857-358 relémodul, 230 V AC/DC, 1 váltóérintkező, 6 A tartós határáram, sárga állapotjelzés, 6 mm széles, szürke használati útmutató
Munkavégzés előtti feltételek
| Feszültségmentes munkavégzés | Szerelés, javítás vagy karbantartás előtt válaszd le a termék összes tápforrását. |
|---|---|
| Szakképzettség és elhelyezés | A munkát szakképzett villamos szakember végezze. Sérült készüléket ne használj. Száraz beltéri elhelyezés és megfelelő kiegészítő burkolat szükséges; a hozzáférés feljogosított személyre korlátozott legyen. |
| Forró felület és ESD | Érintés előtt hagyd lehűlni a készüléket. Kezeléskor tartsd be az elektrosztatikus kisülés elleni előírásokat, és biztosítsd a személy, a munkahely és a csomagolás megfelelő földelését. |
| Szerelési hőmérséklet | A szerelést−25…+50 °C közötti hőmérsékleten végezd. |
| Szomszédos eltérő készülék | A megerősített szigetelés előírásához eltérő típusú szomszédos készüléknél 249-116 végrögzítő szükséges; az azonos típusú, sorozatú készülékek azonos irányban kerüljenek a sínre. |
Rögzítés és leszerelés
| Rögzítés | A készüléket szerszám nélkül pattintsd DIN 35 sínre. A modulsor elején és végén végrögzítővel biztosítsd; a gyártó példája 249-116. |
|---|---|
| Szomszédos készülékek | Eltérő készülékek egymás felé 180°-kal elfordított elhelyezésekor 209-191 elválasztólapot használj a szomszédos kapcsok biztonságos elválasztására. |
| Leszerelés | A bepattanó rögzítőlábat működtetőszerszámmal oldd, majd a készüléket fordítsd le a DIN-sínről. |
Vezeték csatlakoztatása és eltávolítása
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemiszálas vezeték; szigetelt érvéghüvellyel | 0,34 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Működtetőszerszám | A bekötéshez 3,5×0,5 mm-es 2-es típusú szerszámot használj (210-720). |
|---|---|
| Vezeték behelyezése | A szerszámmal nyisd a kapcsot, helyezd be a vezetéket, majd húzd ki a szerszámot. |
| Vezeték eltávolítása | A szerszámmal nyisd a kapcsot, majd húzd ki a vezetéket. |
| Közösítés | A 859-es sorozatú áthidalót a vezetékek csatlakoztatása előtt, ütközésig pattintsd a helyére. |
Saját alkalmazási feltételek
| Induktív terhelés védelme | A relétekercset és érintkezőket az induktív terhelés káros hatásaitól megfelelő védőáramkörrel védd. |
|---|
Alaprelé vagy SSR cseréje
| Relé eltávolítása | A kidobószerkezet működtetésével oldd a relét vagy SSR-t, majd vedd ki. |
|---|---|
| Relé visszahelyezése | Illeszd be a jóváhagyott cserealkatrészt, és nyomd le a reteszelődésig. Kizárólag az adott készülékhez WAGO által jóváhagyott relét vagy SSR-t használj. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
