Wago 857-354 relémodul, 24 V AC/DC, 1 váltóérintkező, 6 A tartós határáram, sárga állapotjelzés, 6 mm széles
RRP:12 285 Ft
12 162 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
10 592 Ft
nettó 8 340 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WAGO 857-354 rel AC/DC 24 V, ipari jelillesztési, kapcsolási és mérési feladatokhoz.

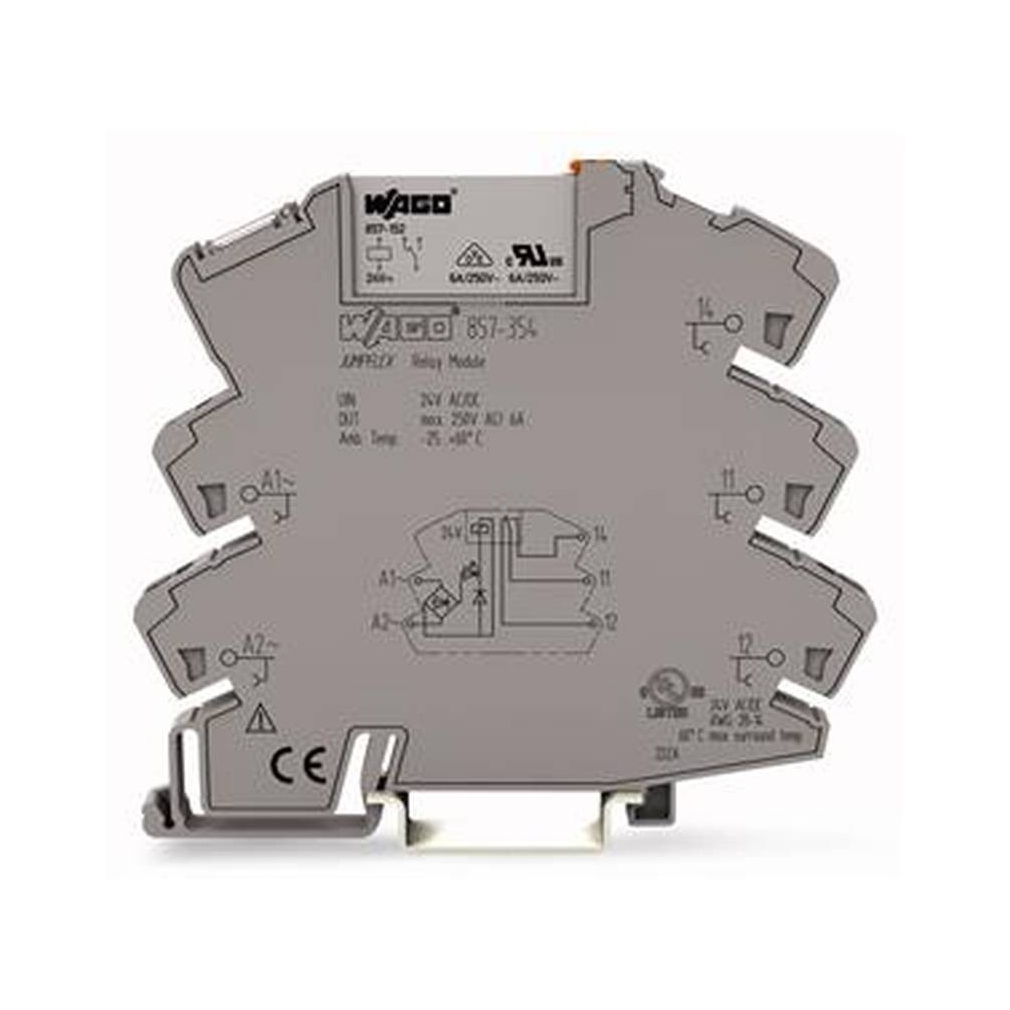

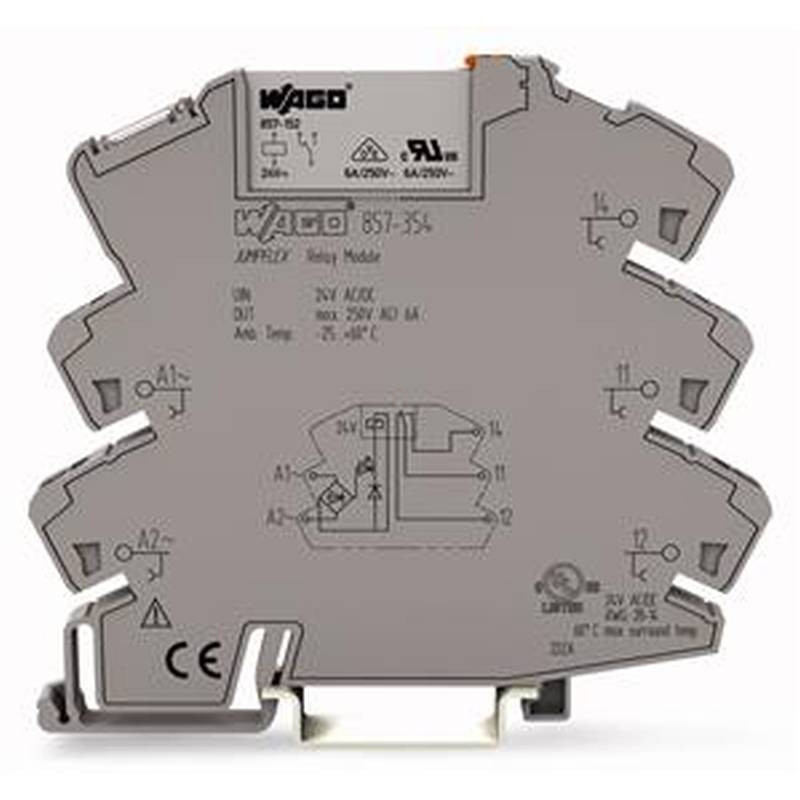

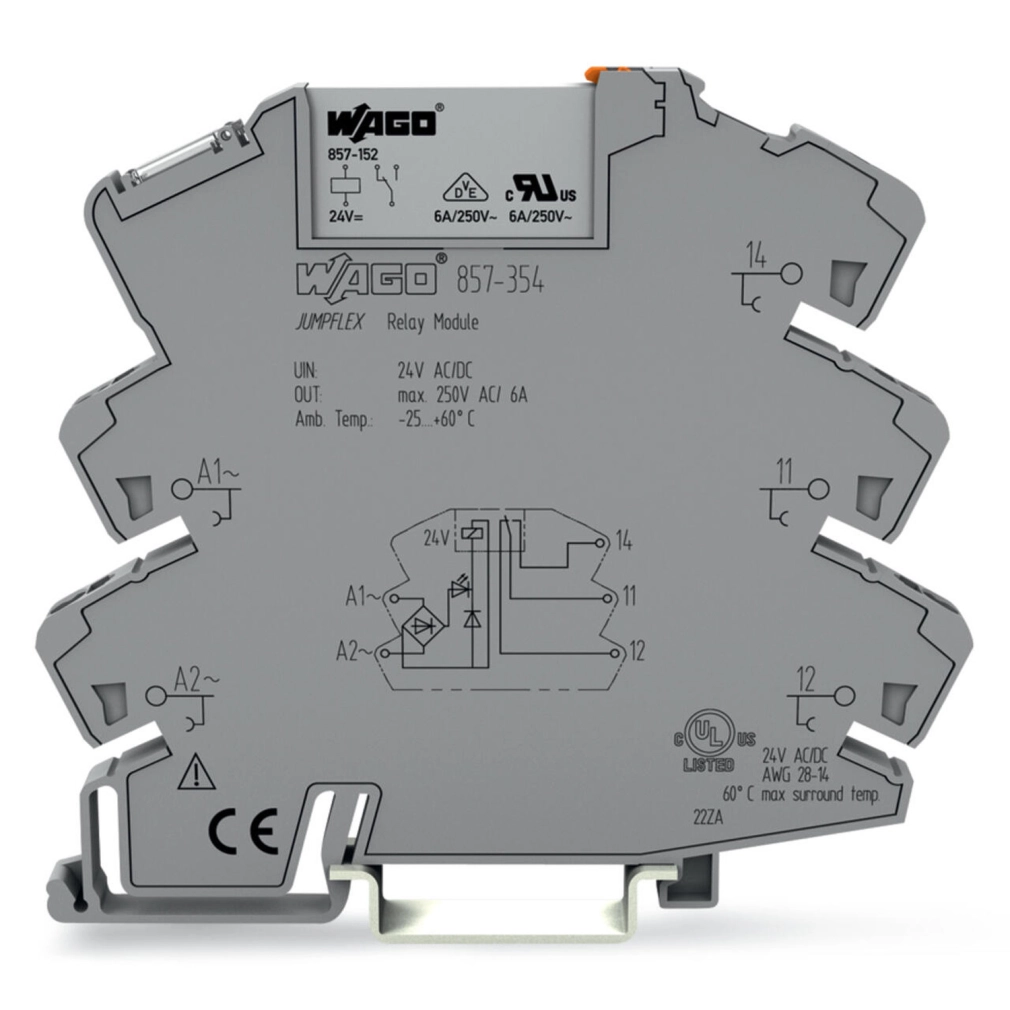

A Wago 857-354 relémodul egy váltóérintkezővel és sárga állapotjelző LED-del, 6 mm széles DIN35-sínre szerelhető kivitelben. Névleges vezérlőfeszültsége 24 V AC/DC. A tartós határáram 6 A; a megengedett terhelés a kapcsolási feszültségtől és a terhelés jellegétől függ.
Villamos, csatlakozási és környezeti adatok
| Névleges bemeneti feszültség UN | 24 V AC/V DC |
|---|---|
| Bemeneti feszültségtartomány | -15 … +20 % |
| Névleges bemeneti áram UN | 9 mA |
| Névleges frekvencia tartomány (bemeneti feszültség) | 50 … 60 Hz AC / 0 Hz DC |
| Váltóérintkezők száma | 1 |
| Érintkező anyaga (relé) | AgSnO2 |
| Folyamatos határáram | 6 A |
| Bekapcsolási áram (rezisztív) (max.) | (AC) 20 A / 0,02 s |
| Kapcsolási feszültség (max.) | 250 V AC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 1500 VA; DC (lásd a terhelési görbét) |
| Alkalmazási kategória | AC-15: 3 A / 250 V AC DC-13: 2 A / 24 V DC |
| Ajánlott minimum terhelés | 10 V / 10 mA; 24 V / 1 mA |
| Behúzási idő (ált.) | 15 ms |
| Kiesési idő (ált.) | 25 ms |
| Jellemző pergési idő | 3,5 ms |
| Elektromos élettartam (NO; ohmos terhelés;23 °C) | 50 x 10³ kapcsolási művelet |
| Mechanikai élettartam | 5 x 10⁶ kapcsolási művelet |
| Kapcsolási frekvencia terheléssel/terhelés nélkül (max.) | 6 min-1 / 180 min-1 |
| Állapotvisszajelzés | Sárga LED |
| Méretezési feszültség | 300 V |
| Méretezési túlfeszültség | 4 kV |
| Áramkör típusa | Hálózati áramkörök |
| Túlfeszültség kategória | III |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 3,51 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Szigetelés típusa (vezérlő/ellenőrző érintkezés) | Megerősített szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (szomszédos, azonos típusú eszközök között) | Dupla szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (bármilyen típusú szomszédos eszközhöz) | Alapszigetelés |
| Biztonsági információk | A szomszédos eszközök ugyanazon típusba, sorozatba tartoznak és a rögzítő sínre ugyanolyan irányban vannak egymás mellé felszerelve. Az eltérő típusú eszközökre egy végbakot (249-116) kell helyezni annak érdekében, hogy megfeleljen a megerősített szigeteléssel kapcsolatos előírásoknak. |
| Védelmi osztály | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemiszálas vezeték; szigetelt érvéghüvellyel | 0,34 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |

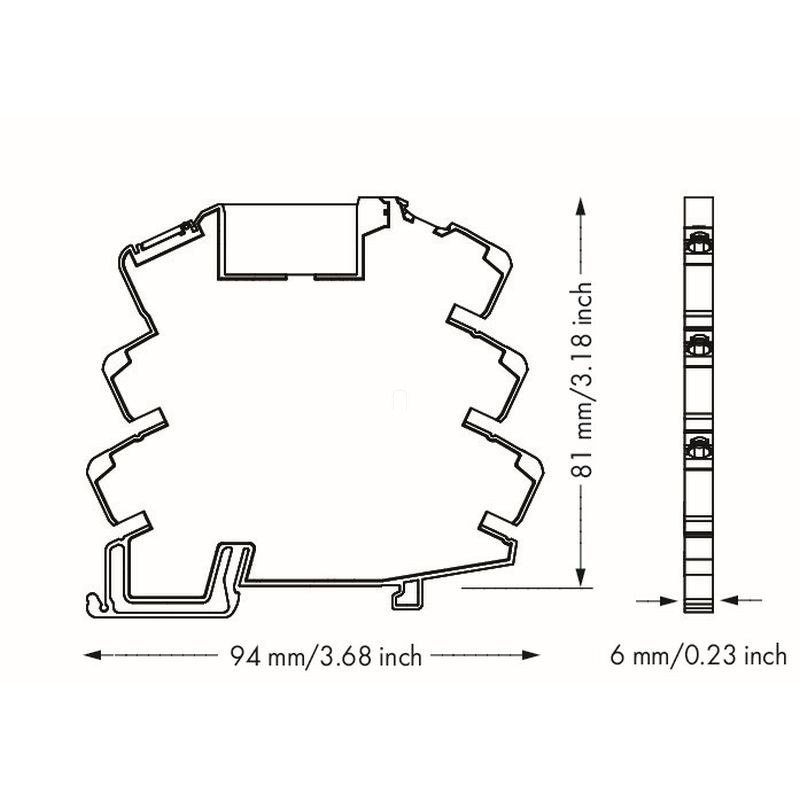

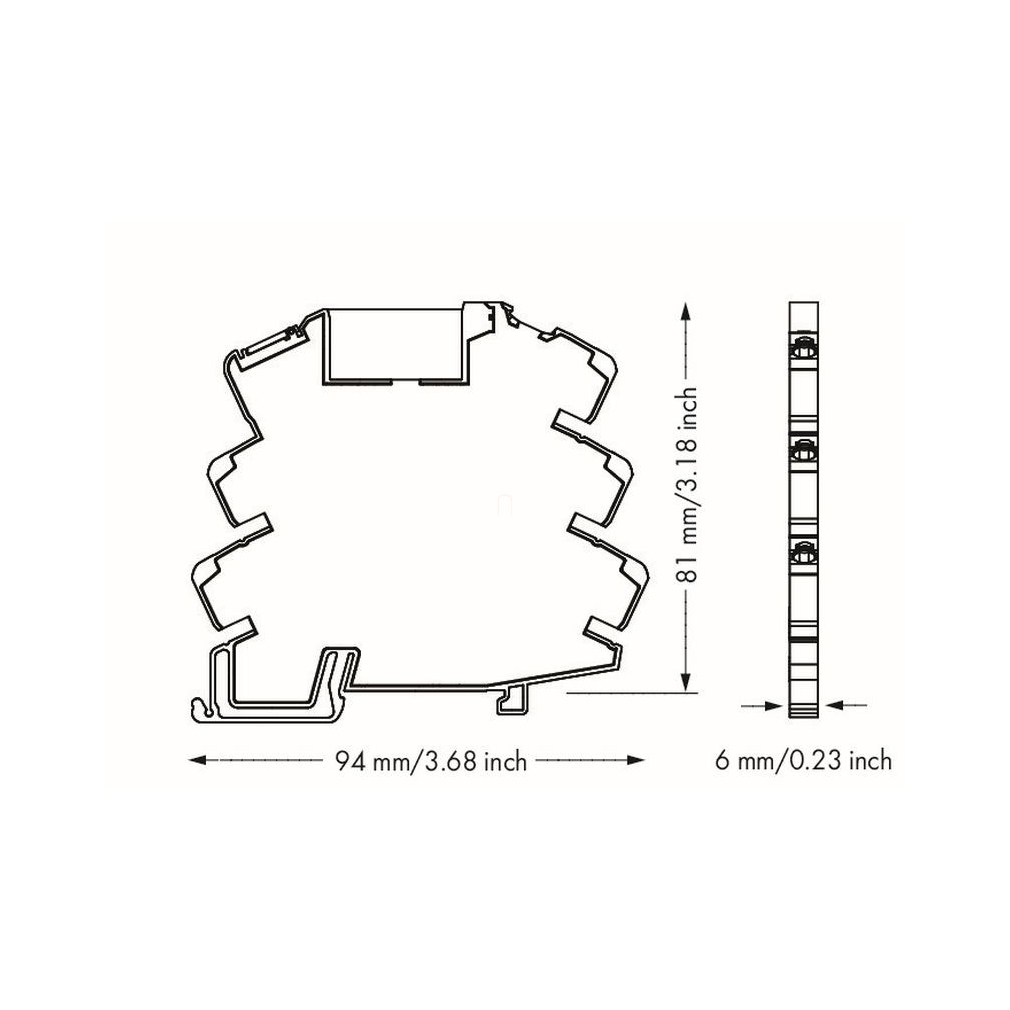

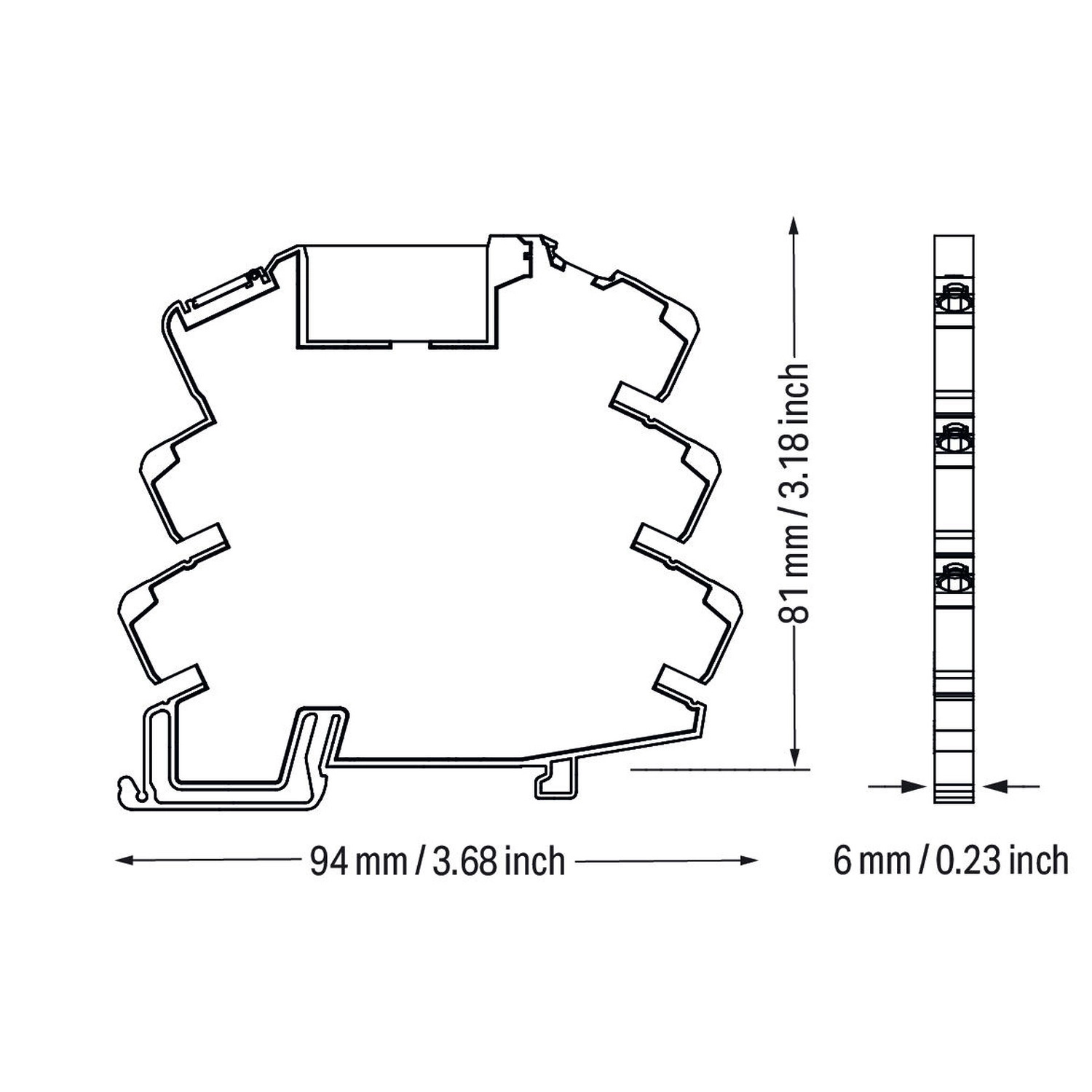

| Szélesség | 6 mm / 0,236 inch |
| Magasság | 94 mm / 3,701 inch |
| Mélység a DIN kalapsín felső részétől | 81 mm / 3,189 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Rögzítési pozíció | vízszintes (álló/fekvő); függőleges |
| Szigetelőanyag | Poliamid (PA66) |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,437 MJ |
| Tömeg | 30,9 g |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a környezeti hőmérséklet + 30 K. |
| Relatív páratartalom | 5 … 85 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 61010-2-201 EN 61810-1 EN 61373 UL 508 ATEX IEC Ex |
| WAGO alaprelé | 857-152 |

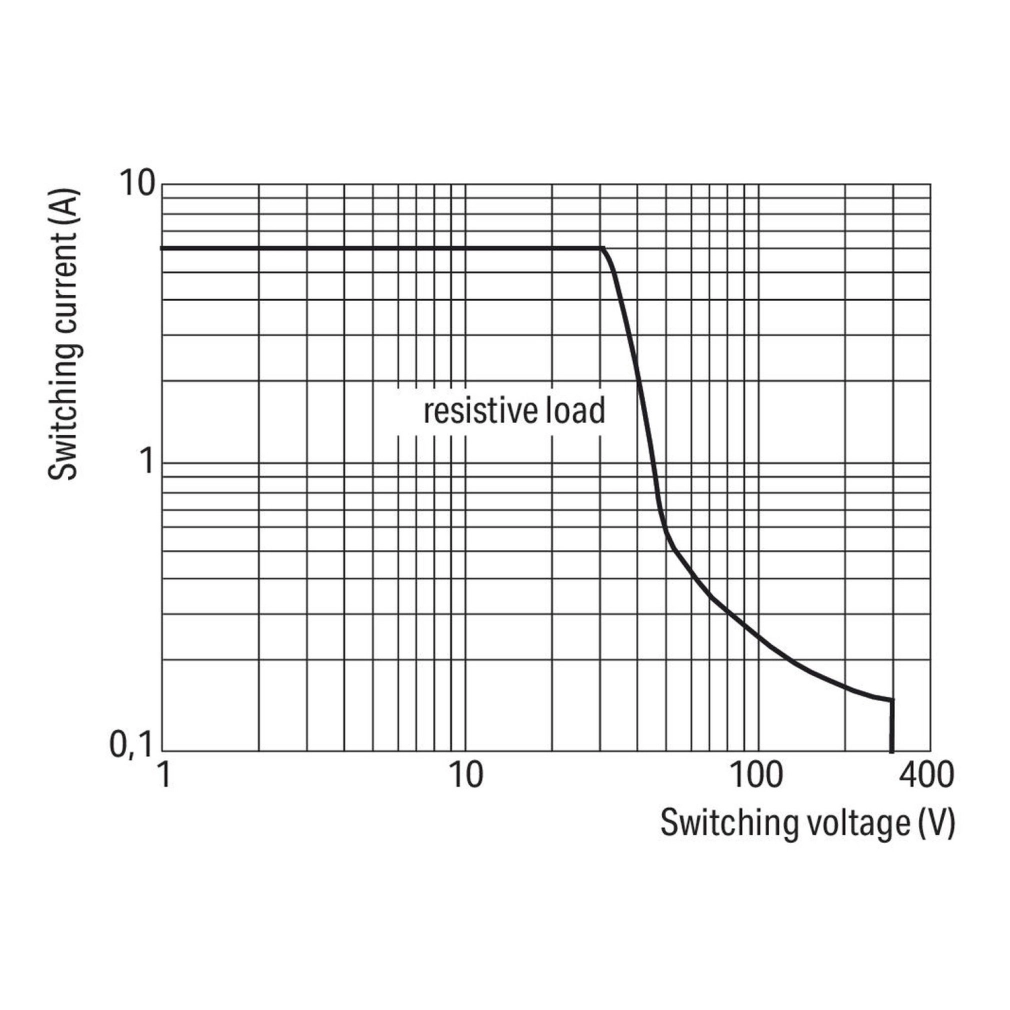

| DC-kapcsolás feltétele | Ohmos terhelésnél a megengedett DC-áram a kapcsolási feszültséggel csökken; a 6 A nem általános DC-határérték. A teljes DC-terhelési görbe a méretezés feltétele. |

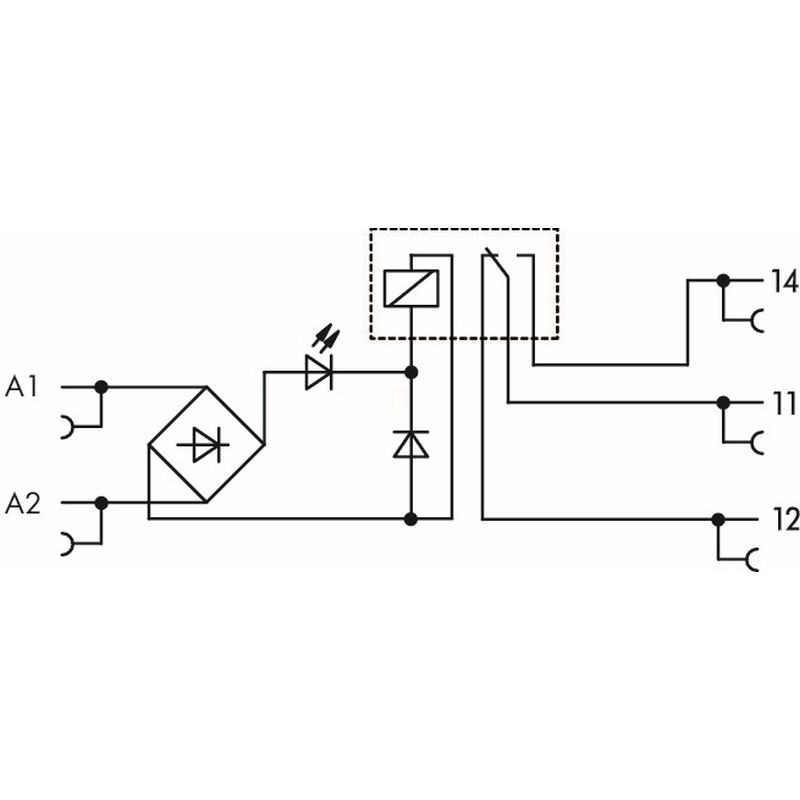

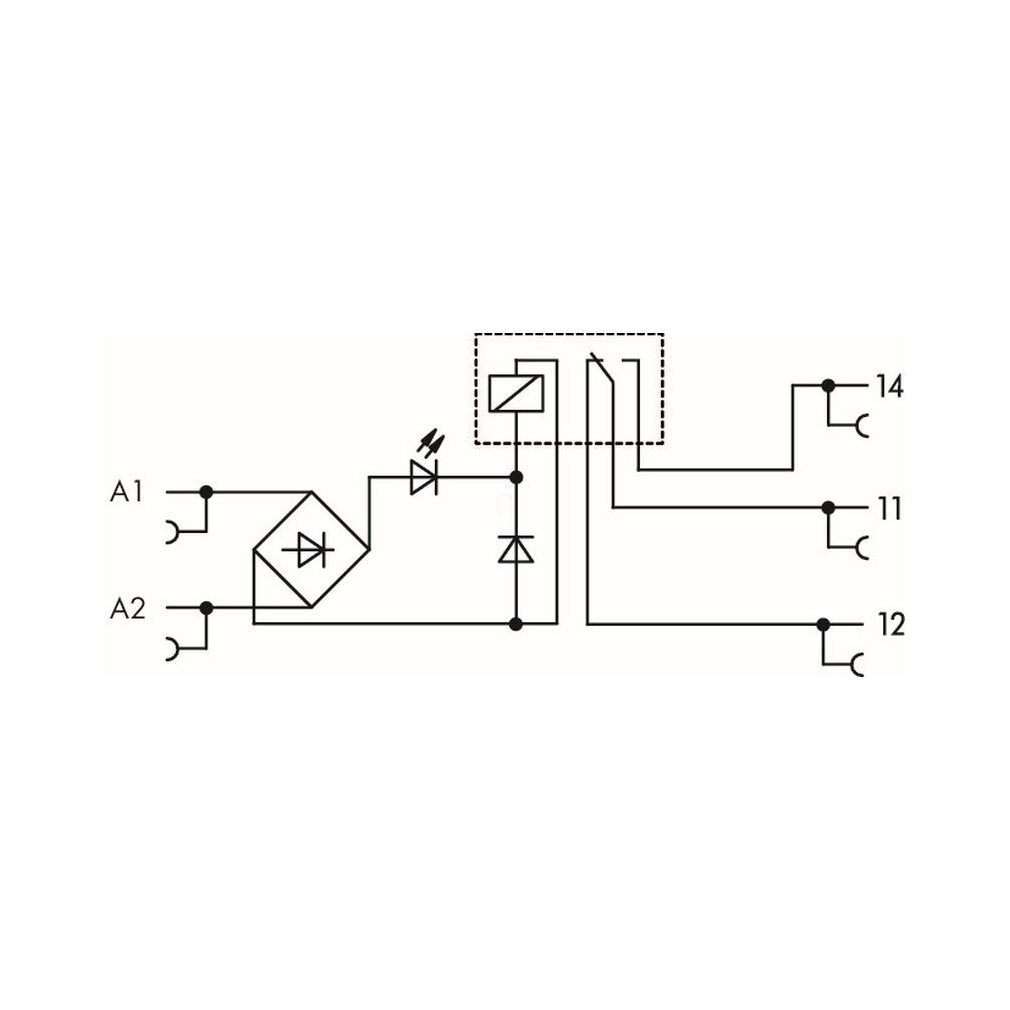

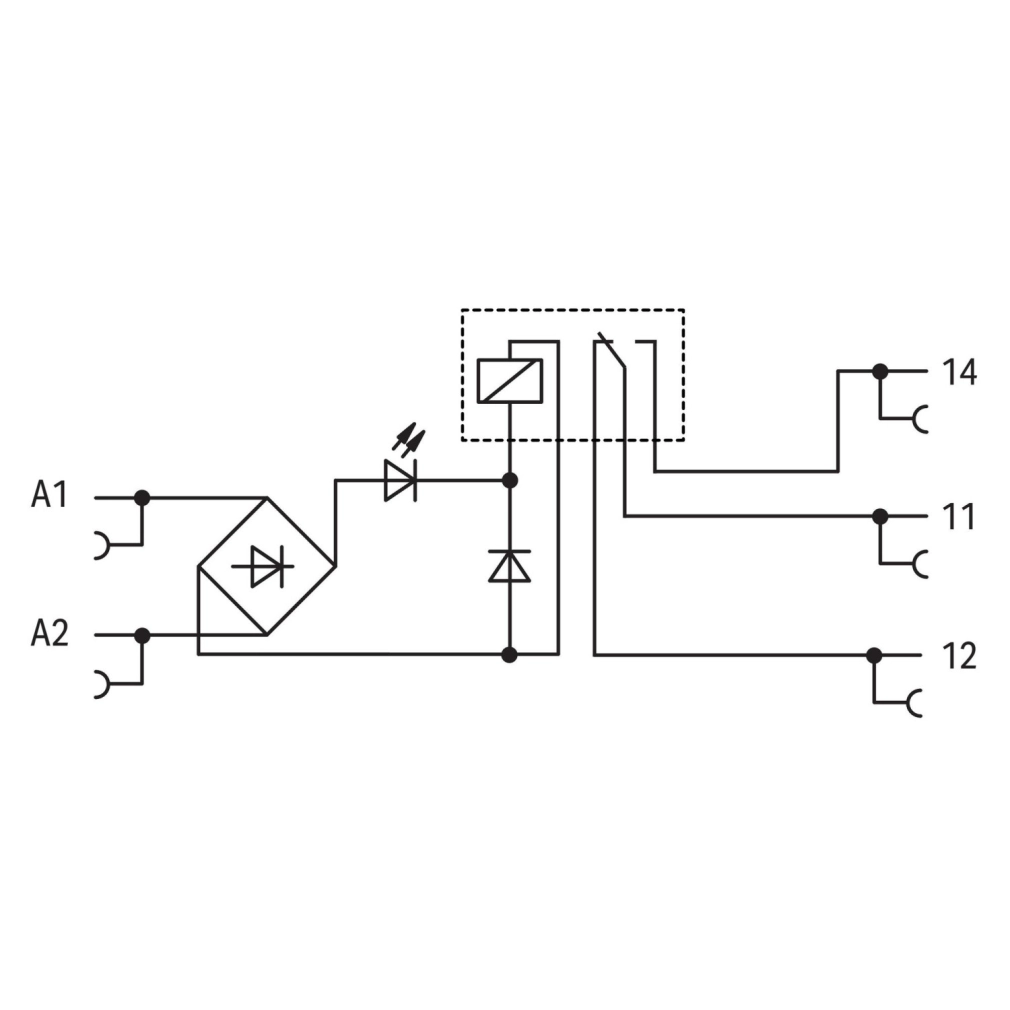

Kapocskiosztás és rajzi feltételek
| Reléérintkezők | 11: közös; 12: nyitóérintkező; 14: záróérintkező. Nyugalomban 11–12 zárt, 11–14 nyitott. |
|---|---|
| Vezérlés | A1/A2: AC vagy DC vezérlés, a rajzon egyenirányító híddal. |
Alkalmazási feltételek
| Szomszédos készülékek feltétele | A szomszédos eszközök azonos típusba és sorozatba tartozzanak, és azonos irányban álljanak a rögzítősínen. Eltérő típusú szomszédnál a megerősített szigetelés előírásainak teljesítéséhez 249-116 végbak szükséges. |
|---|---|
| Induktív terhelés | A relétekercsek és érintkezők védelméhez az induktív terhelés káros hatását megfelelő védőáramkörrel kell korlátozni. |
Tanúsítványok és nyilatkozatok
| EAC, GZO Almaty Standart | TP TC004/2011; EAC CoC03078 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UL, általános környezet | UL508; E175199 Sec.4 |
| ATEX | EN60079-0; BVS_14_ATEX_E_091_X; II3G Ex ec nC IIC T4 Gc; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312304000757; Ex ec nC IIC T4 Gc |
| IECEx | IEC60079-0; IECEX_BVS_14.0079X_Issue_3; Ex ec nC IIC T4 Gc; Ex ec IIC T4 Gc |
| UKEx | EN60079-0; UKCA_WAGO22UKEX002X_ec nC |
| UL, veszélyes környezet | UL121201; E198726 |
| Képi tanúsítói jelölések | PTB0102; DEKRA8505. A tanúsítói jelölések nem önálló villamos terhelhetőségi adatok. |
Opcionális kiegészítők
| 857-152 | Alaprelé; Névleges bemeneti feszültség: 24 V DC; 1 váltóérintkezővel; Tartós határáram: 6 A; Modulszélesség: 5 mm; Modulmagasság: 15 mm |
|---|---|
| 281-482 | Áthidaló; 2irányú; szigetelt; szürke |
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 210-720 | Működtetőszerszám; Penge: 3,5 × 0,5 mm; részben szigetelt szárral; többszínű |
| 857-981 | Interfészadapter; 14 pólusú; Pozitív logikájú bemenet |
| 857-982 | Interfészadapter; 14 pólusú; Pozitív logikájú kimenet |
| 857-986 | Interfészadapter; 15 pólusú; Pozitív logikájú bemenet |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; vonalszélesség 0,1; fekete |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; jelölt; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; jelölt; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; jelölt; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; jelölt; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 249-116 | Végbak, eltérő típusú szomszédos készülék szigetelési feltételéhez. |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 7439-92-1; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; dibór-trioxid; ólom |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 7(a) |
| SCIP-bejelentés (Ausztria) | 1d57e8bb-d2c8-4bbb-8127-3643dd88a6f8 |
| SCIP-bejelentés (Belgium) | 2911a0a7-bd93-47c9-9b55-6366486afecf |
| SCIP-bejelentés (Bulgária) | 0aa902f5-f537-4125-a0b2-2e0c80eb9a54 |
| SCIP-bejelentés (Csehország) | e99f0a97-d331-4447-b3f5-3ba7eb176298 |
| SCIP-bejelentés (Dánia) | 5089b3a6-0464-4cf8-a7e4-524370ed51e1 |
| SCIP-bejelentés (Finnország) | 9d0eb0d1-335b-4fd7-89a3-fc2112beccad |
| SCIP-bejelentés (Franciaország) | 8a209879-2cbe-4438-a8a4-d864505af01c |
| SCIP-bejelentés (Németország) | 2505d55b-f52b-45fd-9b9c-34fd870b22eb |
| SCIP-bejelentés (Magyarország) | 443a377f-adfe-458c-acbf-10b9a603939a |
| SCIP-bejelentés (Olaszország) | 050e301e-0f85-4e58-8c6a-218a0aaef024 |
| SCIP-bejelentés (Hollandia) | ffddfd60-d420-4cd4-8610-03de8056ee6b |
| SCIP-bejelentés (Lengyelország) | 0a301502-1133-4d6e-a50a-b508449592d4 |
| SCIP-bejelentés (Románia) | 03812214-78b7-48c6-92d4-aa6bd90d9367 |
| SCIP-bejelentés (Svédország) | 3f803bb3-8f2d-487d-a36f-3df00d456667 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a szélessége?
6 mm; a DIN35-sínre szerelhető kivitel helyigényét a teljes mérettáblázattal együtt ellenőrizd.
Milyen a csatlakozástechnikája?
Push-in CAGE CLAMP; a megengedett vezetékfajta és keresztmetszet külön táblázati feltétel.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
Push-in CAGE CLAMP ® csatlakozás, sárga LED állapotjelző
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
857-354
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
30,85 g/db
Cikkszám
4055143122061
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 857-354 relémodul, 24 V AC/DC, 1 váltóérintkező, 6 A tartós határáram, sárga állapotjelzés, 6 mm széles műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 857-354 |
| GTIN / EAN | 4055143122061 |
| Terméktípus | Relémodul |
Villamos, csatlakozási és környezeti adatok
| Névleges bemeneti feszültség UN | 24 V AC/V DC |
|---|---|
| Bemeneti feszültségtartomány | -15 … +20 % |
| Névleges bemeneti áram UN | 9 mA |
| Névleges frekvencia tartomány (bemeneti feszültség) | 50 … 60 Hz AC / 0 Hz DC |
| Váltóérintkezők száma | 1 |
| Érintkező anyaga (relé) | AgSnO2 |
| Folyamatos határáram | 6 A |
| Bekapcsolási áram (rezisztív) (max.) | (AC) 20 A / 0,02 s |
| Kapcsolási feszültség (max.) | 250 V AC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 1500 VA; DC (lásd a terhelési görbét) |
| Alkalmazási kategória | AC-15: 3 A / 250 V AC DC-13: 2 A / 24 V DC |
| Ajánlott minimum terhelés | 10 V / 10 mA; 24 V / 1 mA |
| Behúzási idő (ált.) | 15 ms |
| Kiesési idő (ált.) | 25 ms |
| Jellemző pergési idő | 3,5 ms |
| Elektromos élettartam (NO; ohmos terhelés;23 °C) | 50 x 10³ kapcsolási művelet |
| Mechanikai élettartam | 5 x 10⁶ kapcsolási művelet |
| Kapcsolási frekvencia terheléssel/terhelés nélkül (max.) | 6 min-1 / 180 min-1 |
| Állapotvisszajelzés | Sárga LED |
| Méretezési feszültség | 300 V |
| Méretezési túlfeszültség | 4 kV |
| Áramkör típusa | Hálózati áramkörök |
| Túlfeszültség kategória | III |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 3,51 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Szigetelés típusa (vezérlő/ellenőrző érintkezés) | Megerősített szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (szomszédos, azonos típusú eszközök között) | Dupla szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (bármilyen típusú szomszédos eszközhöz) | Alapszigetelés |
| Biztonsági információk | A szomszédos eszközök ugyanazon típusba, sorozatba tartoznak és a rögzítő sínre ugyanolyan irányban vannak egymás mellé felszerelve. Az eltérő típusú eszközökre egy végbakot (249-116) kell helyezni annak érdekében, hogy megfeleljen a megerősített szigeteléssel kapcsolatos előírásoknak. |
| Védelmi osztály | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemiszálas vezeték; szigetelt érvéghüvellyel | 0,34 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 6 mm / 0,236 inch |
| Magasság | 94 mm / 3,701 inch |
| Mélység a DIN kalapsín felső részétől | 81 mm / 3,189 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Rögzítési pozíció | vízszintes (álló/fekvő); függőleges |
| Szigetelőanyag | Poliamid (PA66) |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,437 MJ |
| Tömeg | 30,9 g |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a környezeti hőmérséklet + 30 K. |
| Relatív páratartalom | 5 … 85 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 61010-2-201 EN 61810-1 EN 61373 UL 508 ATEX IEC Ex |
| WAGO alaprelé | 857-152 |
| DC-kapcsolás feltétele | Ohmos terhelésnél a megengedett DC-áram a kapcsolási feszültséggel csökken; a 6 A nem általános DC-határérték. A teljes DC-terhelési görbe a méretezés feltétele. |
Kapocskiosztás és rajzi feltételek
| Reléérintkezők | 11: közös; 12: nyitóérintkező; 14: záróérintkező. Nyugalomban 11–12 zárt, 11–14 nyitott. |
|---|---|
| Vezérlés | A1/A2: AC vagy DC vezérlés, a rajzon egyenirányító híddal. |
Alkalmazási feltételek
| Szomszédos készülékek feltétele | A szomszédos eszközök azonos típusba és sorozatba tartozzanak, és azonos irányban álljanak a rögzítősínen. Eltérő típusú szomszédnál a megerősített szigetelés előírásainak teljesítéséhez 249-116 végbak szükséges. |
|---|---|
| Induktív terhelés | A relétekercsek és érintkezők védelméhez az induktív terhelés káros hatását megfelelő védőáramkörrel kell korlátozni. |
Tanúsítványok és nyilatkozatok
| EAC, GZO Almaty Standart | TP TC004/2011; EAC CoC03078 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UL, általános környezet | UL508; E175199 Sec.4 |
| ATEX | EN60079-0; BVS_14_ATEX_E_091_X; II3G Ex ec nC IIC T4 Gc; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312304000757; Ex ec nC IIC T4 Gc |
| IECEx | IEC60079-0; IECEX_BVS_14.0079X_Issue_3; Ex ec nC IIC T4 Gc; Ex ec IIC T4 Gc |
| UKEx | EN60079-0; UKCA_WAGO22UKEX002X_ec nC |
| UL, veszélyes környezet | UL121201; E198726 |
| Képi tanúsítói jelölések | PTB0102; DEKRA8505. A tanúsítói jelölések nem önálló villamos terhelhetőségi adatok. |
Opcionális kiegészítők
| 857-152 | Alaprelé; Névleges bemeneti feszültség: 24 V DC; 1 váltóérintkezővel; Tartós határáram: 6 A; Modulszélesség: 5 mm; Modulmagasság: 15 mm |
|---|---|
| 281-482 | Áthidaló; 2irányú; szigetelt; szürke |
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 210-720 | Működtetőszerszám; Penge: 3,5 × 0,5 mm; részben szigetelt szárral; többszínű |
| 857-981 | Interfészadapter; 14 pólusú; Pozitív logikájú bemenet |
| 857-982 | Interfészadapter; 14 pólusú; Pozitív logikájú kimenet |
| 857-986 | Interfészadapter; 15 pólusú; Pozitív logikájú bemenet |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; vonalszélesség 0,1; fekete |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printer-hez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; jelölt; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; jelölt; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; jelölt; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; jelölt; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; jelölt; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer-hez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 249-116 | Végbak, eltérő típusú szomszédos készülék szigetelési feltételéhez. |
Származás és besorolás
| Vámtarifaszám | 85364900990 |
|---|---|
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122334 |
|---|---|
| eCl@ss 10.0 | 27-37-16-01 |
| eCl@ss 9.0 | 27-37-16-01 |
| ETIM 9.0 | EC001437 |
| ETIM 10.0 | EC001437 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 7439-92-1; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; dibór-trioxid; ólom |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 7(a) |
| SCIP-bejelentés (Ausztria) | 1d57e8bb-d2c8-4bbb-8127-3643dd88a6f8 |
| SCIP-bejelentés (Belgium) | 2911a0a7-bd93-47c9-9b55-6366486afecf |
| SCIP-bejelentés (Bulgária) | 0aa902f5-f537-4125-a0b2-2e0c80eb9a54 |
| SCIP-bejelentés (Csehország) | e99f0a97-d331-4447-b3f5-3ba7eb176298 |
| SCIP-bejelentés (Dánia) | 5089b3a6-0464-4cf8-a7e4-524370ed51e1 |
| SCIP-bejelentés (Finnország) | 9d0eb0d1-335b-4fd7-89a3-fc2112beccad |
| SCIP-bejelentés (Franciaország) | 8a209879-2cbe-4438-a8a4-d864505af01c |
| SCIP-bejelentés (Németország) | 2505d55b-f52b-45fd-9b9c-34fd870b22eb |
| SCIP-bejelentés (Magyarország) | 443a377f-adfe-458c-acbf-10b9a603939a |
| SCIP-bejelentés (Olaszország) | 050e301e-0f85-4e58-8c6a-218a0aaef024 |
| SCIP-bejelentés (Hollandia) | ffddfd60-d420-4cd4-8610-03de8056ee6b |
| SCIP-bejelentés (Lengyelország) | 0a301502-1133-4d6e-a50a-b508449592d4 |
| SCIP-bejelentés (Románia) | 03812214-78b7-48c6-92d4-aa6bd90d9367 |
| SCIP-bejelentés (Svédország) | 3f803bb3-8f2d-487d-a36f-3df00d456667 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 857-354 relémodul, 24 V AC/DC, 1 váltóérintkező, 6 A tartós határáram, sárga állapotjelzés, 6 mm széles használati útmutató
Alkalmazási feltételek
| Szomszédos készülékek feltétele | A szomszédos eszközök azonos típusba és sorozatba tartozzanak, és azonos irányban álljanak a rögzítősínen. Eltérő típusú szomszédnál a megerősített szigetelés előírásainak teljesítéséhez 249-116 végbak szükséges. |
|---|---|
| Induktív terhelés | A relétekercsek és érintkezők védelméhez az induktív terhelés káros hatását megfelelő védőáramkörrel kell korlátozni. |
Kapocskiosztás
| Reléérintkezők | 11: közös; 12: nyitóérintkező; 14: záróérintkező. Nyugalomban 11–12 zárt, 11–14 nyitott. |
|---|---|
| Vezérlés | A1/A2: AC vagy DC vezérlés, a rajzon egyenirányító híddal. |
Vezeték csatlakoztatása
1
A vezetéket 9–10 mm / 0,35–0,39 inch hosszan csupaszold.
2
A működtetőszerszámmal nyisd meg a kapcsot, majd helyezd be a csupaszolt vezetéket a vezetéknyílásba.
Tömör és finom elemi szálas vezeték: 0,34–2,5 mm² / 22–14 AWG. Szigetelt érvéghüvelyes finom elemi szálas vezeték: 0,34–1,5 mm² / 22–16 AWG.
Közösítés és jelölés
1
A megfelelő rövidrezáró áthidalót helyezd az áthidalási pontba.
2
A jelöléshez pattintsd a WMB-jelölőt a jelölési helyre.
A relé eltávolítása
A relé eltávolításához működtesd a kidobószerkezetet a képen megadott szerszámnyíláson keresztül.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
