Wago 857-153 alaprelé aranyozott érintkezőkkel, 24 V DC, 1 váltóérintkező, 6 A tartós határáram, 5 mm széles, 15 mm magas
RRP:4 215 Ft/db
4 173 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
3 634 Ft/db
nettó 2 861 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WAGO 857-153 REL-E 24 VDC, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 857-153 24 V DC névleges vezérlésű alaprelé egy váltóérintkezővel és AgNi + Au érintkezőanyaggal. A dugaszolható modul 5 mm széles és 15 mm magas a felülettől. Az aranyréteg megóvásához a kapcsolási feszültség legfeljebb 30 V, az áram legfeljebb 50 mA lehet; a külön általános kapcsolási adatok ezt a feltételt nem írják felül.
Műszaki és környezeti adatok
| Névleges bemeneti feszültség UN | 24 V DC |
|---|---|

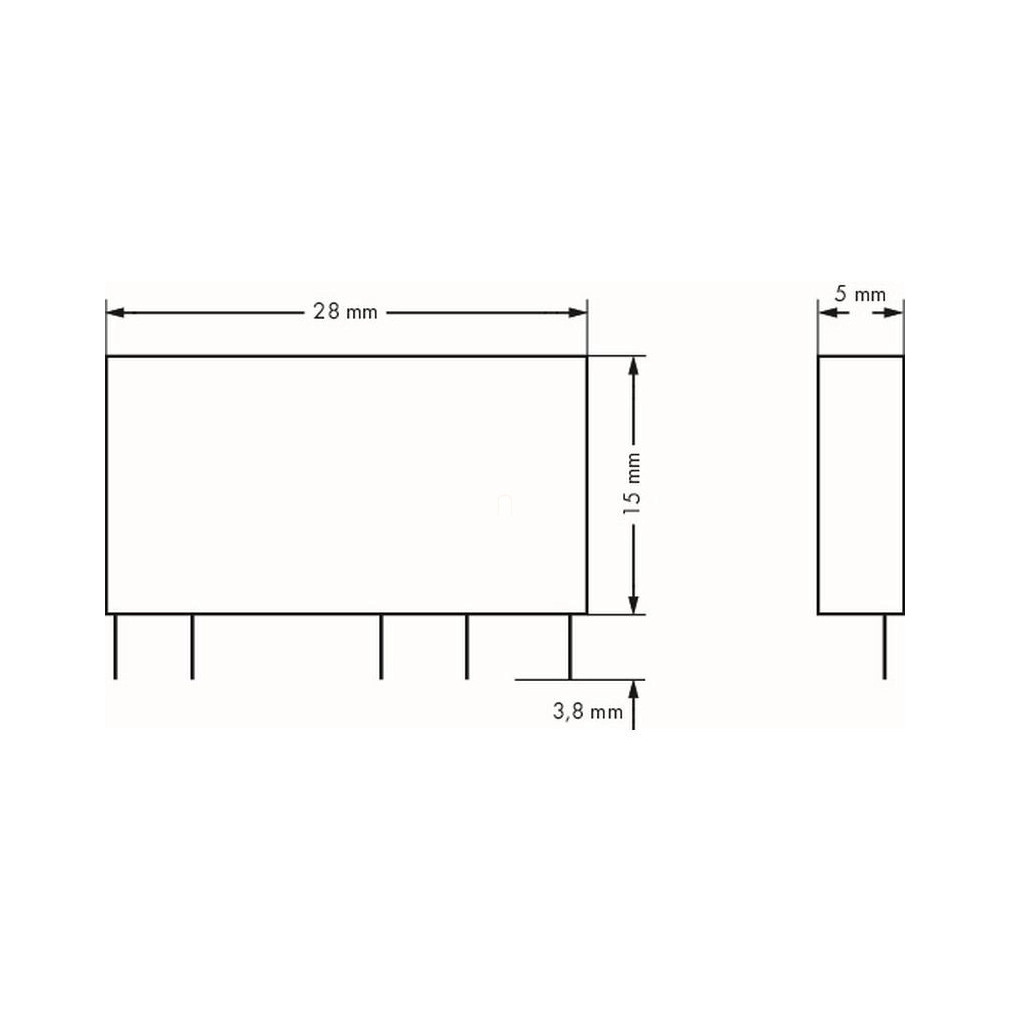

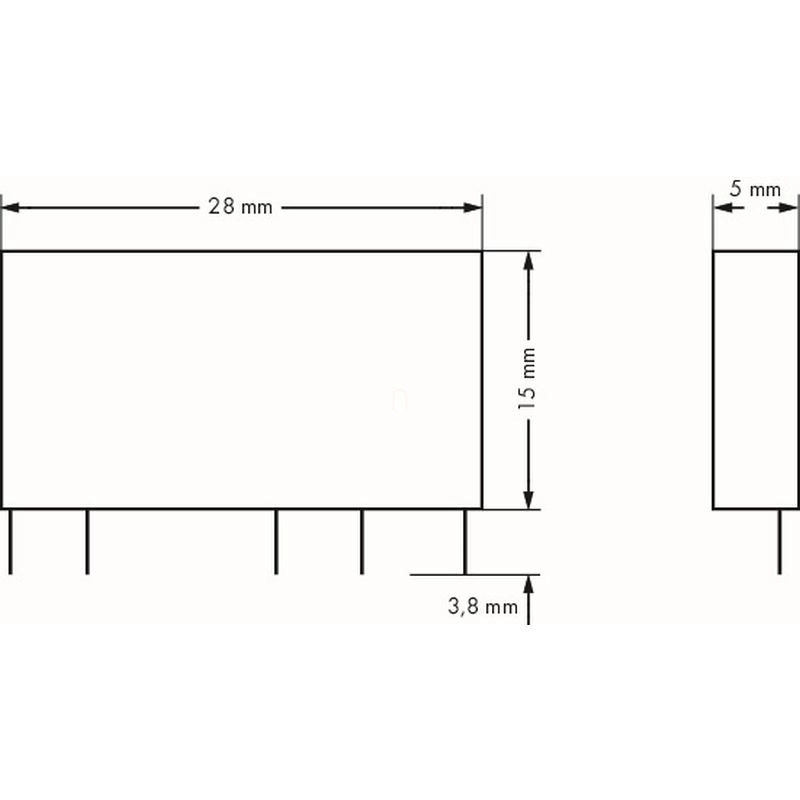

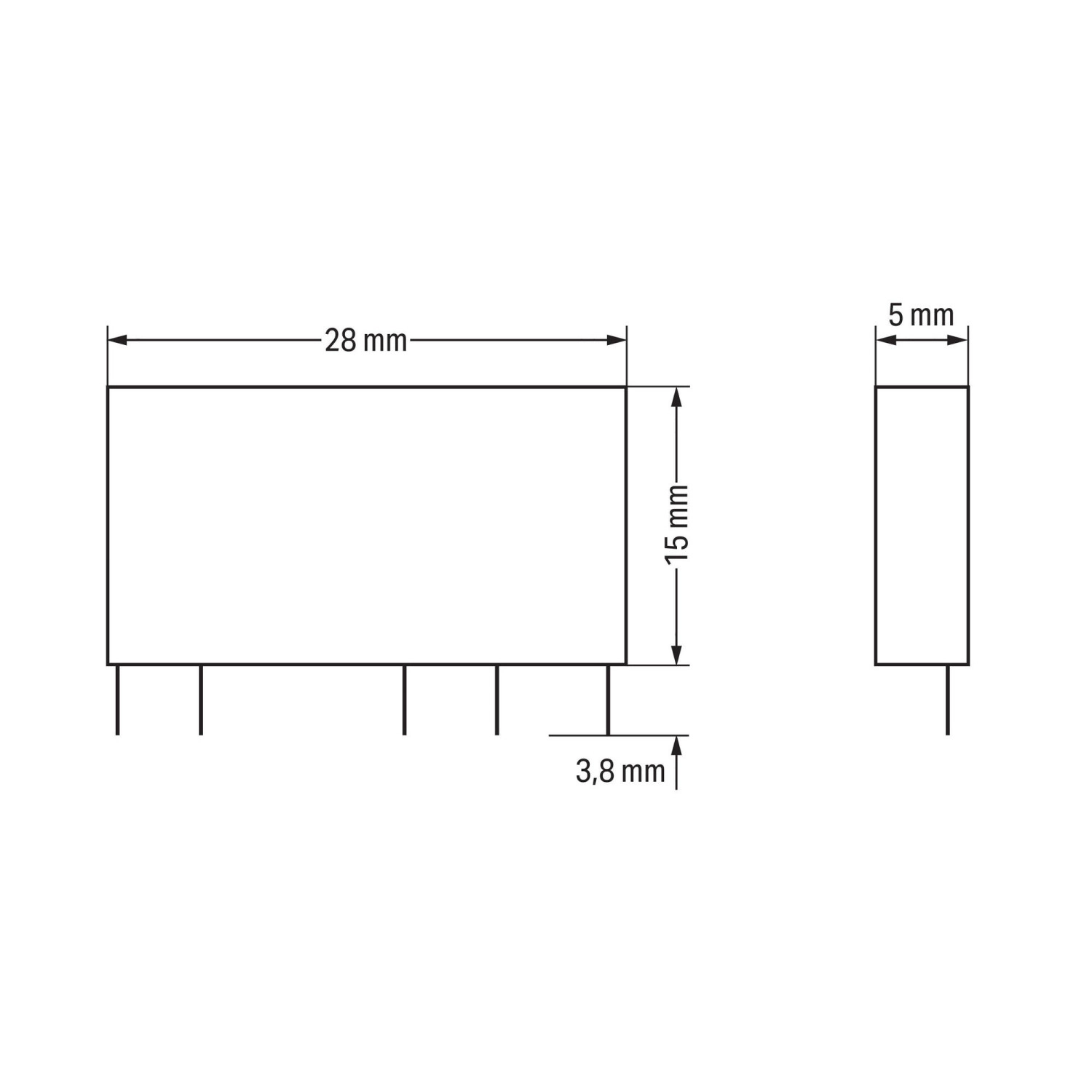

| Szélesség | 5 mm / 0,197 inch |
| Magasság a felülettől | 15 mm / 0,591 inch |
| Mélység | 28 mm / 1,09 inch |
| Méretábra kivezetéshossza | 3,8 mm |
| Rögzítés típusa | Dugaszolható modul |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Legnagyobb működési magasság | 2000 m |
| Váltóérintkezők száma | 1 |
| Érintkező anyaga | AgNi + Au |
| Tartós határáram | 6 A |
| Legnagyobb bekapcsolási áram, rezisztív AC | 20 A / 0,02 s |
| Legnagyobb kapcsolási feszültség | 250 V AC |
| Legnagyobb kapcsolási teljesítmény, ohmos terhelés | AC: 1500 VA; DC: a terhelési görbe szerint |
| Alkalmazási kategória AC-15 | 3 A / 250 V AC |
| Alkalmazási kategória DC-13 | 2 A / 24 V DC |
| Ajánlott legkisebb terhelés | 1 V / 1 mA / 1 mW |
| Behúzási idő, jellemző | 8 ms |
| Kiesési idő, jellemző | 4 ms |
| Prellezési idő, jellemző | 3,5 ms |
| Elektromos élettartam | 50 × 10³ kapcsolási művelet; NO, ohmos terhelés, 23 °C |
| Mechanikai élettartam | 5 × 10⁶ kapcsolási művelet |
| Legnagyobb kapcsolási frekvencia terheléssel / terhelés nélkül | 6 min⁻¹ / 180 min⁻¹ |
| Dielektromos szilárdság, vezérlő/terhelési áramkör | 4 kV rms AC, 1 perc |
| Dielektromos szilárdság, nyitott érintkező | 1 kV rms AC, 1 perc |
| Védettség | IP20 |
| Tűzterhelés | 0,071 MJ |
| Tömeg | 5 g |
| Környezeti hőmérséklet UN mellett | −40 … +85 °C |
| Tárolási hőmérséklet | −40 … +85 °C |
| Relatív páratartalom | 5 … 85 %, kondenzáció nélkül |
| Szabványok és jelölések | EN61810-1; EN61373; VDE; UR |

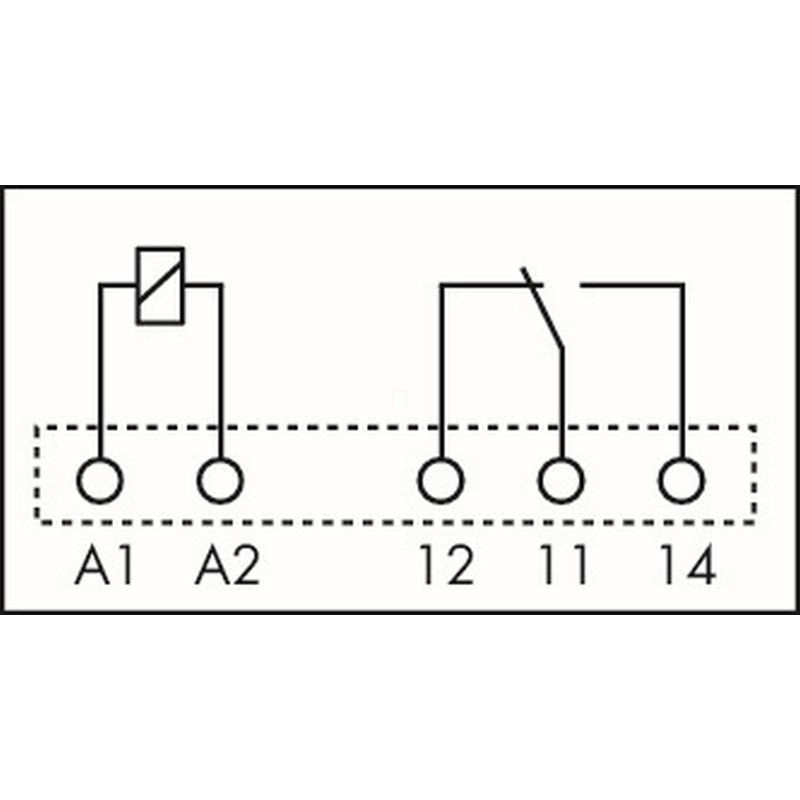

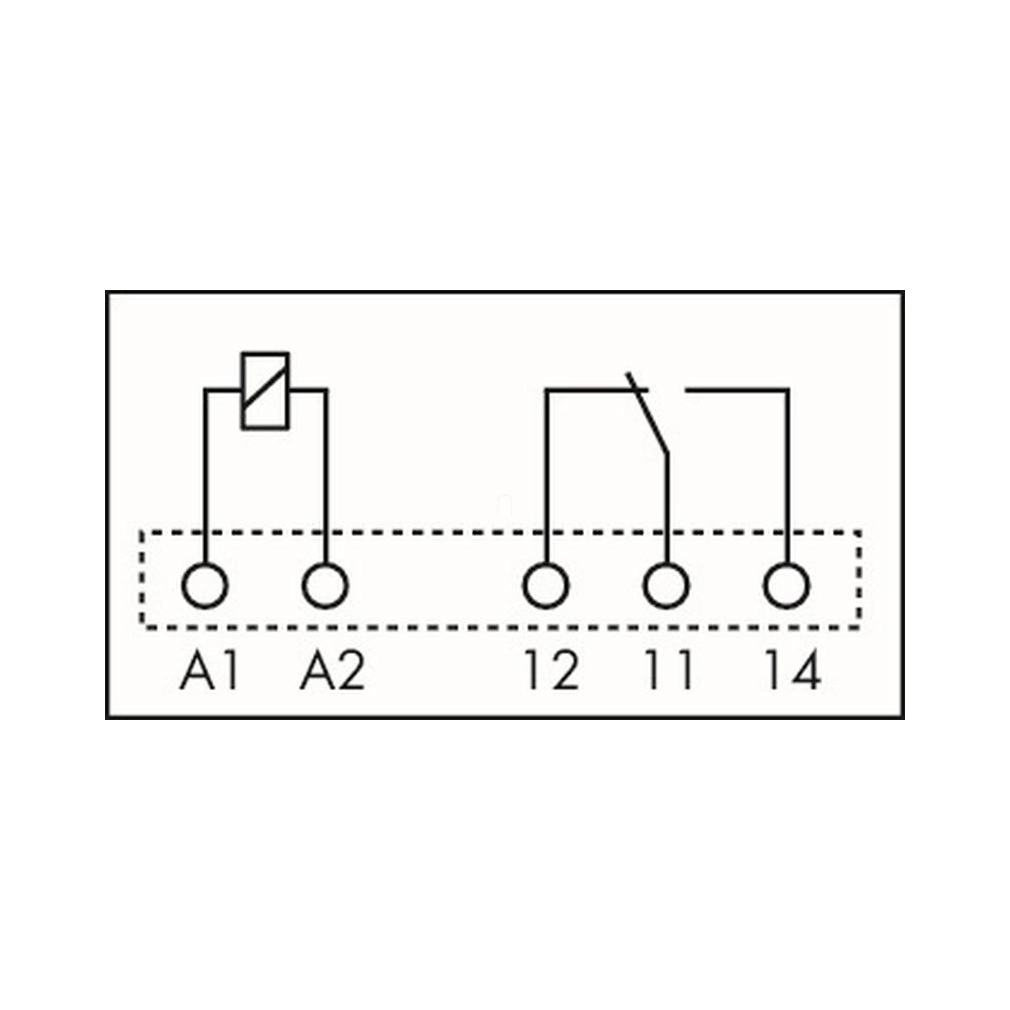

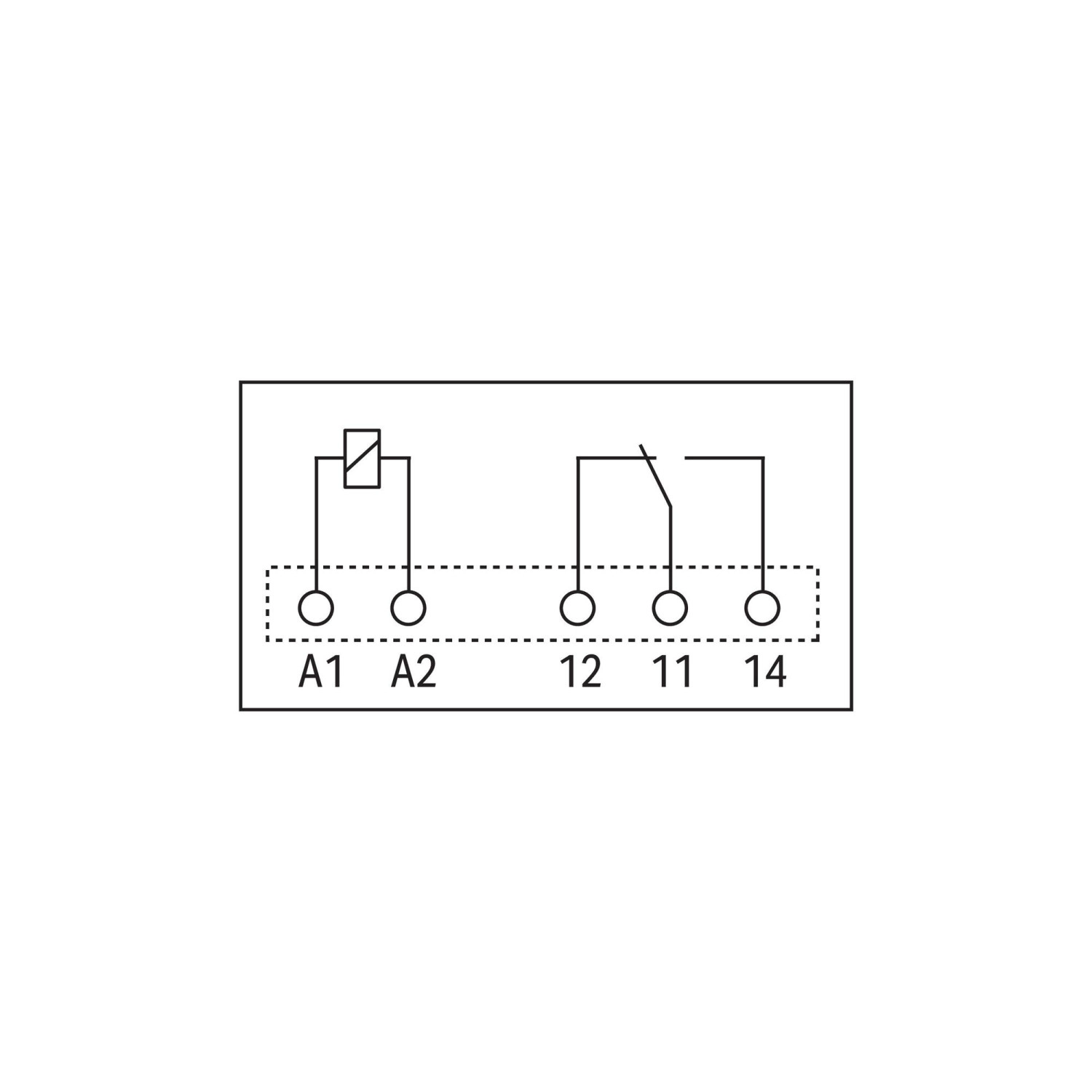

Kapcsolási rajz és feliratok
| Vezérlő tekercs | A1 és A2 |
|---|---|
| Váltóérintkező közös pontja | 11 |
| Nyugalmi érintkező | 12; a rajz nyugalmi állapotában a 11-gyel zárt |
| Munkaérintkező | 14; a rajz nyugalmi állapotában nyitott |

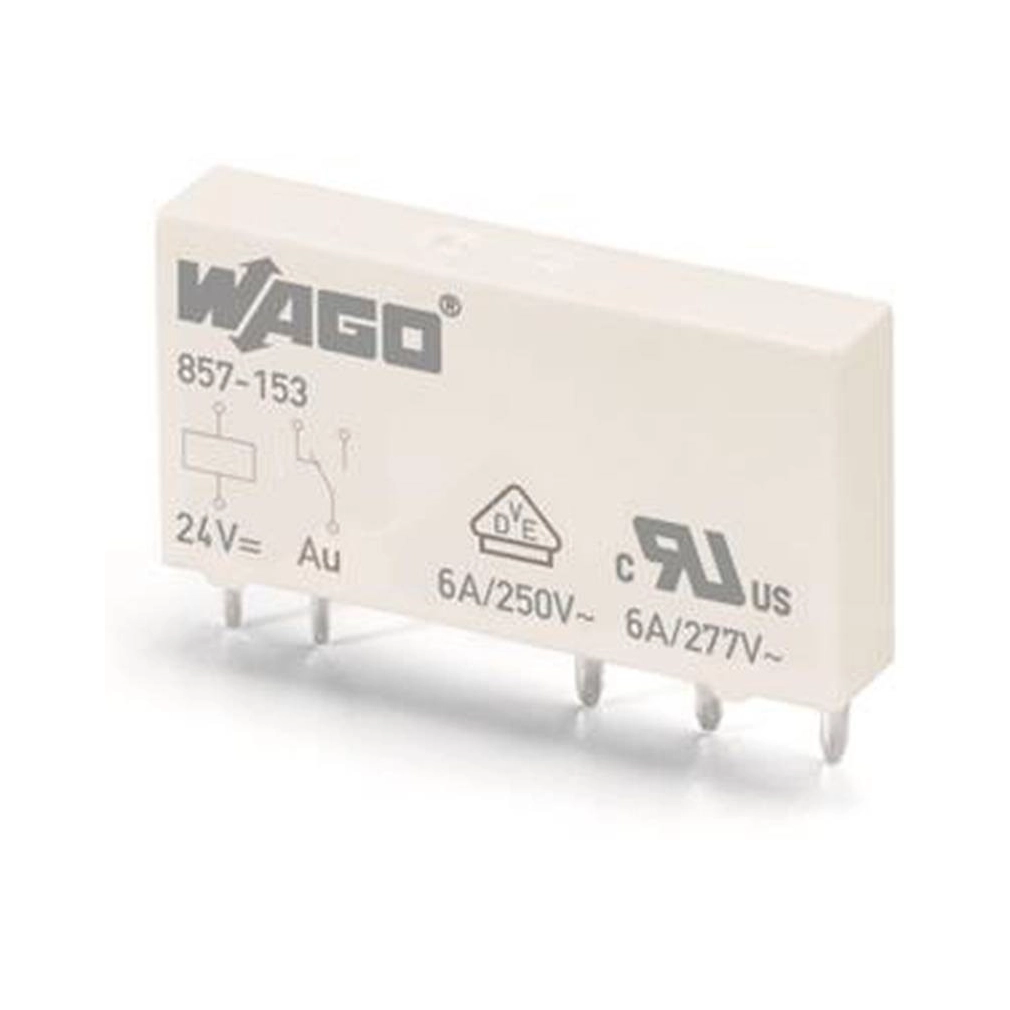

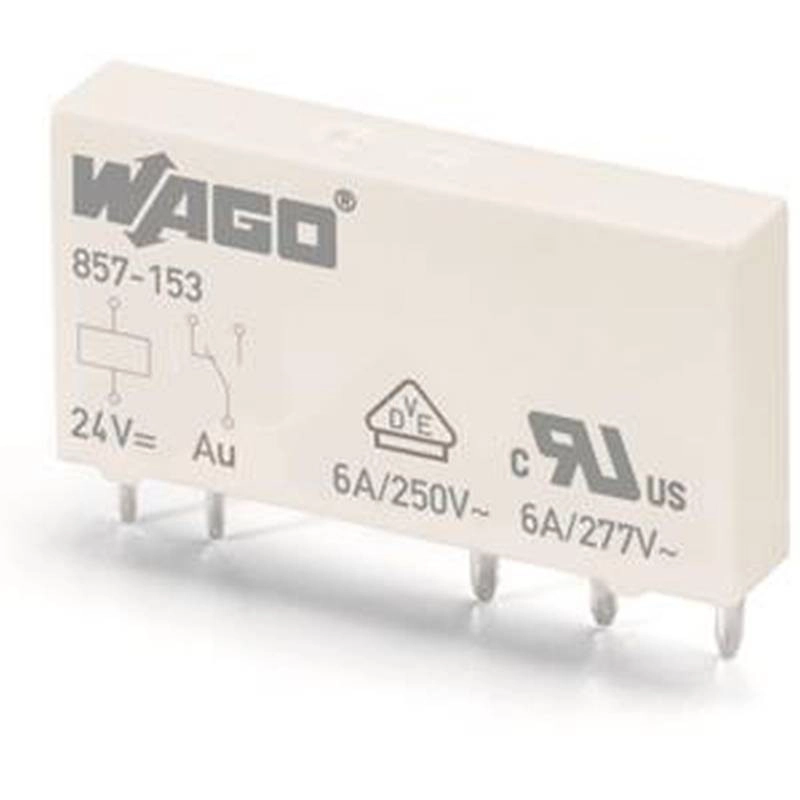

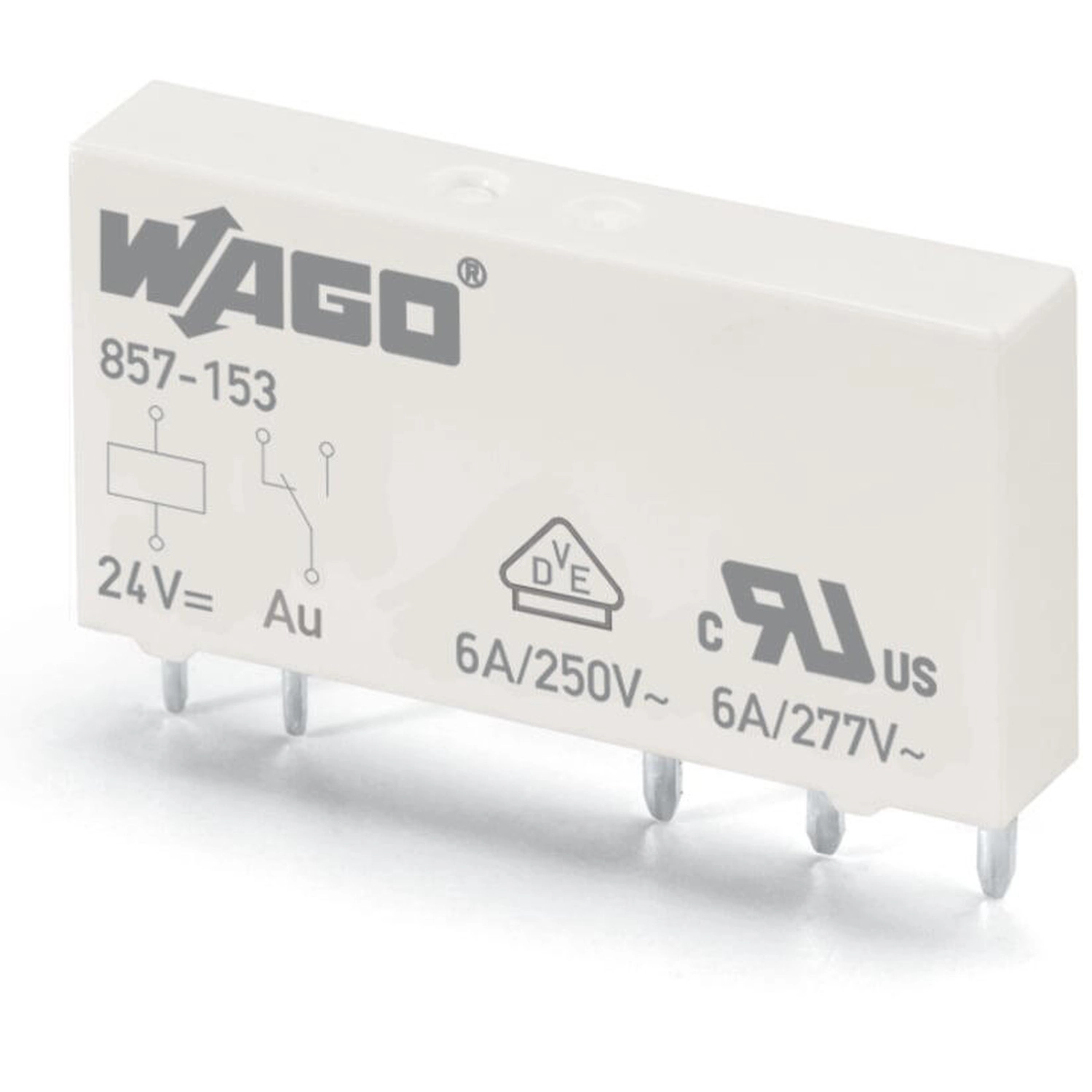

| Fotó feliratai | 24 V DC; Au; 6 A / 250 V AC; az UR-jelnél 6 A / 277 V AC |
Alkalmazási feltételek és eltérések
| Az aranyréteg megóvása | Az aranyréteg károsodásának megelőzéséhez a kapcsolási feszültség nem haladhatja meg a 30 V-ot, az áram az 50 mA-t. Nagyobb kapcsolási teljesítmény elpárologtathatja az aranyréteget; a házban keletkező lerakódás csökkentheti az élettartamot. |
|---|---|
| Induktív terhelés | A relétekercsek és érintkezők védelméhez az induktív terhelés káros hatását megfelelő védőáramkörrel kell korlátozni. |
| Általános és aranyérintkezős adatok | A 6 A tartós határáram, 250 V AC kapcsolási feszültség és 1500 VA AC teljesítmény általános kapcsolási adatok. Nem írják felül az aranyréteg megóvására előírt 30 V-os és 50 mA-es korlátot. |
| Eltérő AC-feszültségfelirat | A táblázat legnagyobb kapcsolási feszültsége 250 V AC; a fotó UR-jelénél 6 A / 277 V AC szerepel. A külön felirat nem tekinthető a táblázati 250 V AC határ általános megemelésének. |

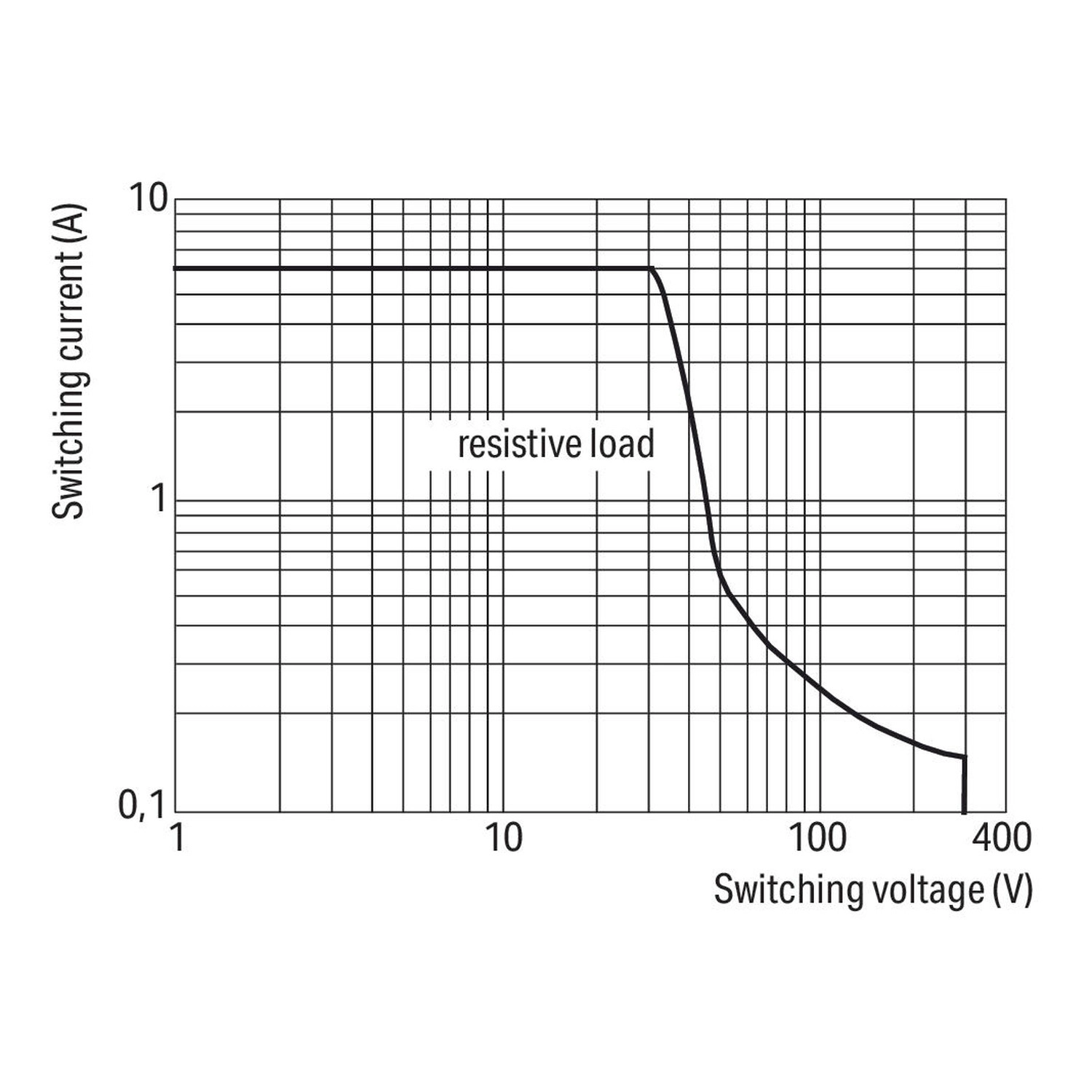

| DC terhelési határgörbe | A gyári görbe rezisztív terheléshez tartozik: kapcsolási feszültség és kapcsolási áram logaritmikus tengelyekkel. Feszültségtengely-feliratok: 1, 10, 100, 400 V; áramtengely-feliratok: 0,1, 1, 10 A. A megengedett DC-terhelést a teljes gyári görbe szerint kell megválasztani; a 1500 VA AC-adat nem DC-teljesítményhatár. |
Tanúsítványok
| UR – Underwriters Laboratories Inc. | UL508; E340707 |
|---|---|
| UR – Underwriters Laboratories Inc. – további tanúsítvány | UL508; E340708 |
Opcionális kiegészítők
| 857-104 | Reléaljzat relé nélkül; 24 V AC/DC névleges bemeneti feszültség; 5 mm-es alaprelékhez; sárga állapot-visszajelző |
|---|
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen a rögzítési kivitel?
Dugaszolható modul; a kapcsolódó gyári aljzat a 857-104.
Mekkora a modul szélessége?
5 mm.
Milyen korlát védi az aranyréteget?
Az aranyréteg védelméhez legfeljebb 30 V és 50 mA. A 250 V AC a külön általános kapcsolási feszültségadat.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
857-153
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
6,44 g/db
Cikkszám
4045454551018
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 857-153 alaprelé aranyozott érintkezőkkel, 24 V DC, 1 váltóérintkező, 6 A tartós határáram, 5 mm széles, 15 mm magas műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 857-153 |
| GTIN / EAN | 4045454551018 |
| Terméktípus | Aranyozott érintkezős dugaszolható alaprelé |
Műszaki és környezeti adatok
| Névleges bemeneti feszültség UN | 24 V DC |
|---|---|
| Szélesség | 5 mm / 0,197 inch |
| Magasság a felülettől | 15 mm / 0,591 inch |
| Mélység | 28 mm / 1,09 inch |
| Méretábra kivezetéshossza | 3,8 mm |
| Rögzítés típusa | Dugaszolható modul |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Legnagyobb működési magasság | 2000 m |
| Váltóérintkezők száma | 1 |
| Érintkező anyaga | AgNi + Au |
| Tartós határáram | 6 A |
| Legnagyobb bekapcsolási áram, rezisztív AC | 20 A / 0,02 s |
| Legnagyobb kapcsolási feszültség | 250 V AC |
| Legnagyobb kapcsolási teljesítmény, ohmos terhelés | AC: 1500 VA; DC: a terhelési görbe szerint |
| Alkalmazási kategória AC-15 | 3 A / 250 V AC |
| Alkalmazási kategória DC-13 | 2 A / 24 V DC |
| Ajánlott legkisebb terhelés | 1 V / 1 mA / 1 mW |
| Behúzási idő, jellemző | 8 ms |
| Kiesési idő, jellemző | 4 ms |
| Prellezési idő, jellemző | 3,5 ms |
| Elektromos élettartam | 50 × 10³ kapcsolási művelet; NO, ohmos terhelés, 23 °C |
| Mechanikai élettartam | 5 × 10⁶ kapcsolási művelet |
| Legnagyobb kapcsolási frekvencia terheléssel / terhelés nélkül | 6 min⁻¹ / 180 min⁻¹ |
| Dielektromos szilárdság, vezérlő/terhelési áramkör | 4 kV rms AC, 1 perc |
| Dielektromos szilárdság, nyitott érintkező | 1 kV rms AC, 1 perc |
| Védettség | IP20 |
| Tűzterhelés | 0,071 MJ |
| Tömeg | 5 g |
| Környezeti hőmérséklet UN mellett | −40 … +85 °C |
| Tárolási hőmérséklet | −40 … +85 °C |
| Relatív páratartalom | 5 … 85 %, kondenzáció nélkül |
| Szabványok és jelölések | EN61810-1; EN61373; VDE; UR |
Kapcsolási rajz és feliratok
| Vezérlő tekercs | A1 és A2 |
|---|---|
| Váltóérintkező közös pontja | 11 |
| Nyugalmi érintkező | 12; a rajz nyugalmi állapotában a 11-gyel zárt |
| Munkaérintkező | 14; a rajz nyugalmi állapotában nyitott |
| Fotó feliratai | 24 V DC; Au; 6 A / 250 V AC; az UR-jelnél 6 A / 277 V AC |
Alkalmazási feltételek és eltérések
| Az aranyréteg megóvása | Az aranyréteg károsodásának megelőzéséhez a kapcsolási feszültség nem haladhatja meg a 30 V-ot, az áram az 50 mA-t. Nagyobb kapcsolási teljesítmény elpárologtathatja az aranyréteget; a házban keletkező lerakódás csökkentheti az élettartamot. |
|---|---|
| Induktív terhelés | A relétekercsek és érintkezők védelméhez az induktív terhelés káros hatását megfelelő védőáramkörrel kell korlátozni. |
| Általános és aranyérintkezős adatok | A 6 A tartós határáram, 250 V AC kapcsolási feszültség és 1500 VA AC teljesítmény általános kapcsolási adatok. Nem írják felül az aranyréteg megóvására előírt 30 V-os és 50 mA-es korlátot. |
| Eltérő AC-feszültségfelirat | A táblázat legnagyobb kapcsolási feszültsége 250 V AC; a fotó UR-jelénél 6 A / 277 V AC szerepel. A külön felirat nem tekinthető a táblázati 250 V AC határ általános megemelésének. |
| DC terhelési határgörbe | A gyári görbe rezisztív terheléshez tartozik: kapcsolási feszültség és kapcsolási áram logaritmikus tengelyekkel. Feszültségtengely-feliratok: 1, 10, 100, 400 V; áramtengely-feliratok: 0,1, 1, 10 A. A megengedett DC-terhelést a teljes gyári görbe szerint kell megválasztani; a 1500 VA AC-adat nem DC-teljesítményhatár. |
Tanúsítványok
| UR – Underwriters Laboratories Inc. | UL508; E340707 |
|---|---|
| UR – Underwriters Laboratories Inc. – további tanúsítvány | UL508; E340708 |
Opcionális kiegészítők
| 857-104 | Reléaljzat relé nélkül; 24 V AC/DC névleges bemeneti feszültség; 5 mm-es alaprelékhez; sárga állapot-visszajelző |
|---|
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85364900990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122325 |
|---|---|
| eCl@ss 10.0 | 27-37-16-01 |
| eCl@ss 9.0 | 27-37-16-01 |
| ETIM 9.0 | EC001437 |
| ETIM 10.0 | EC001437 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 857-153 alaprelé aranyozott érintkezőkkel, 24 V DC, 1 váltóérintkező, 6 A tartós határáram, 5 mm széles, 15 mm magas használati útmutató
A dugaszolható relé eltávolítása
1
Távolítsd el a relét a kidobószerkezet segítségével.
Alkalmazási feltételek
| Az aranyréteg megóvása | Az aranyréteg károsodásának megelőzéséhez a kapcsolási feszültség nem haladhatja meg a 30 V-ot, az áram az 50 mA-t. Nagyobb kapcsolási teljesítmény elpárologtathatja az aranyréteget; a házban keletkező lerakódás csökkentheti az élettartamot. |
|---|---|
| Induktív terhelés | A relétekercsek és érintkezők védelméhez az induktív terhelés káros hatását megfelelő védőáramkörrel kell korlátozni. |
| Általános és aranyérintkezős adatok | A 6 A tartós határáram, 250 V AC kapcsolási feszültség és 1500 VA AC teljesítmény általános kapcsolási adatok. Nem írják felül az aranyréteg megóvására előírt 30 V-os és 50 mA-es korlátot. |
| Eltérő AC-feszültségfelirat | A táblázat legnagyobb kapcsolási feszültsége 250 V AC; a fotó UR-jelénél 6 A / 277 V AC szerepel. A külön felirat nem tekinthető a táblázati 250 V AC határ általános megemelésének. |
| DC terhelési határgörbe | A gyári görbe rezisztív terheléshez tartozik: kapcsolási feszültség és kapcsolási áram logaritmikus tengelyekkel. Feszültségtengely-feliratok: 1, 10, 100, 400 V; áramtengely-feliratok: 0,1, 1, 10 A. A megengedett DC-terhelést a teljes gyári görbe szerint kell megválasztani; a 1500 VA AC-adat nem DC-teljesítményhatár. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
