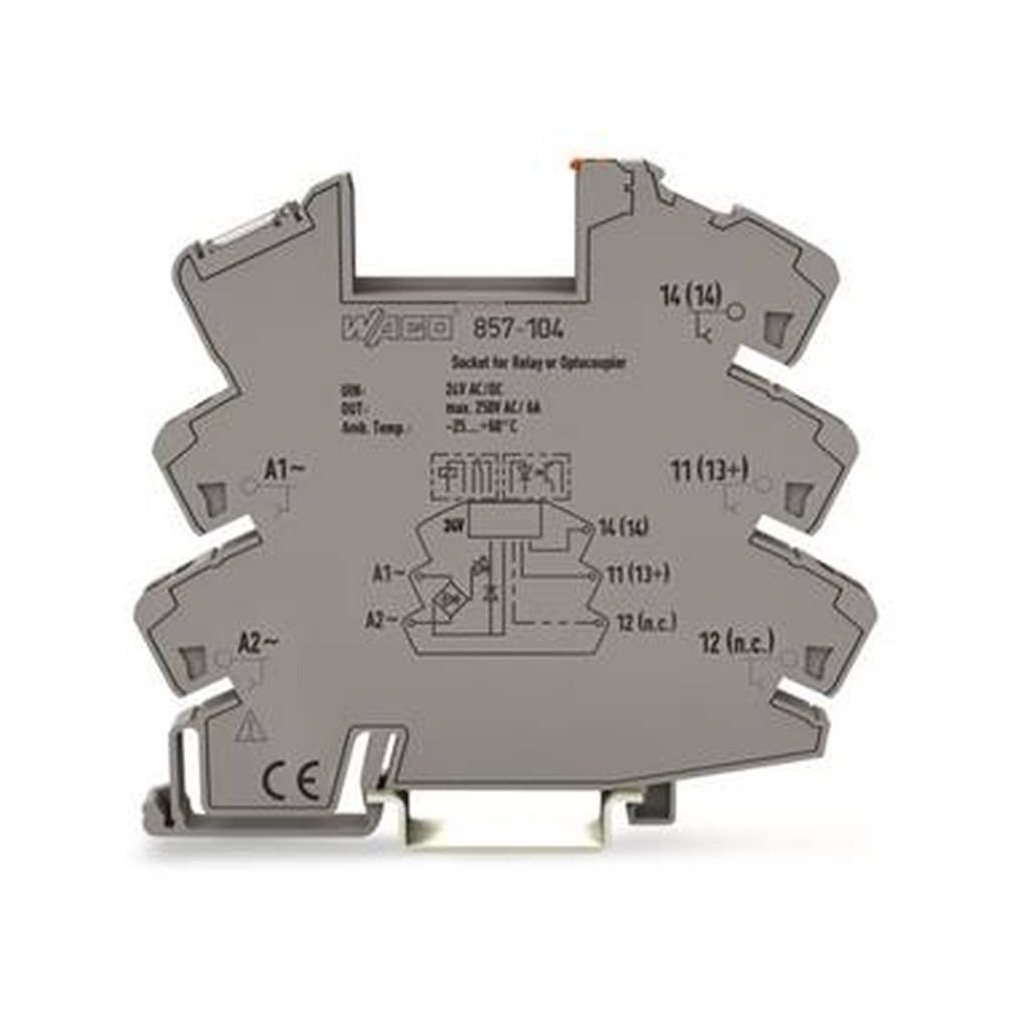

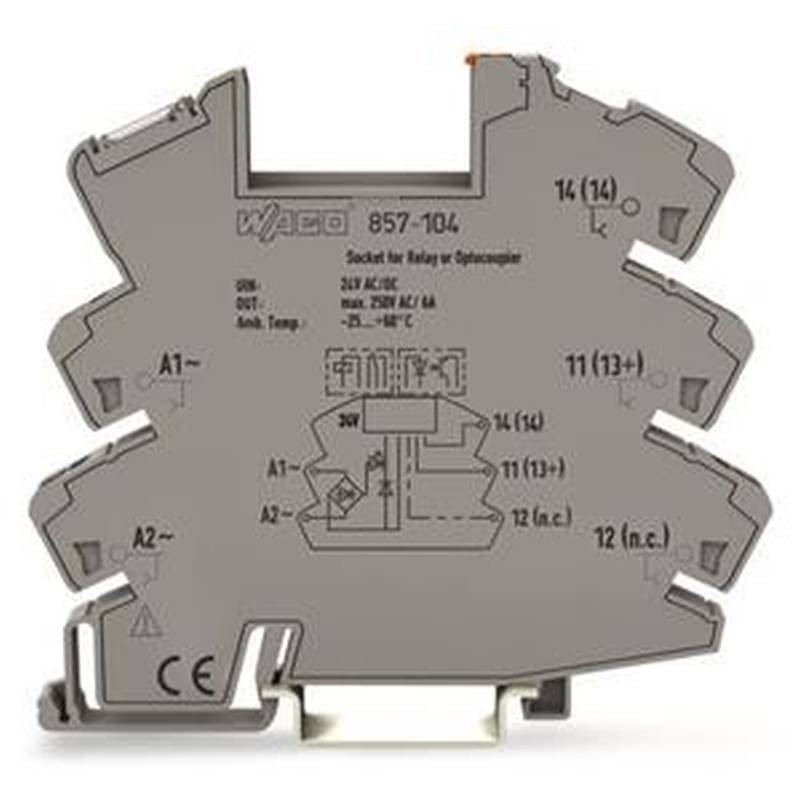

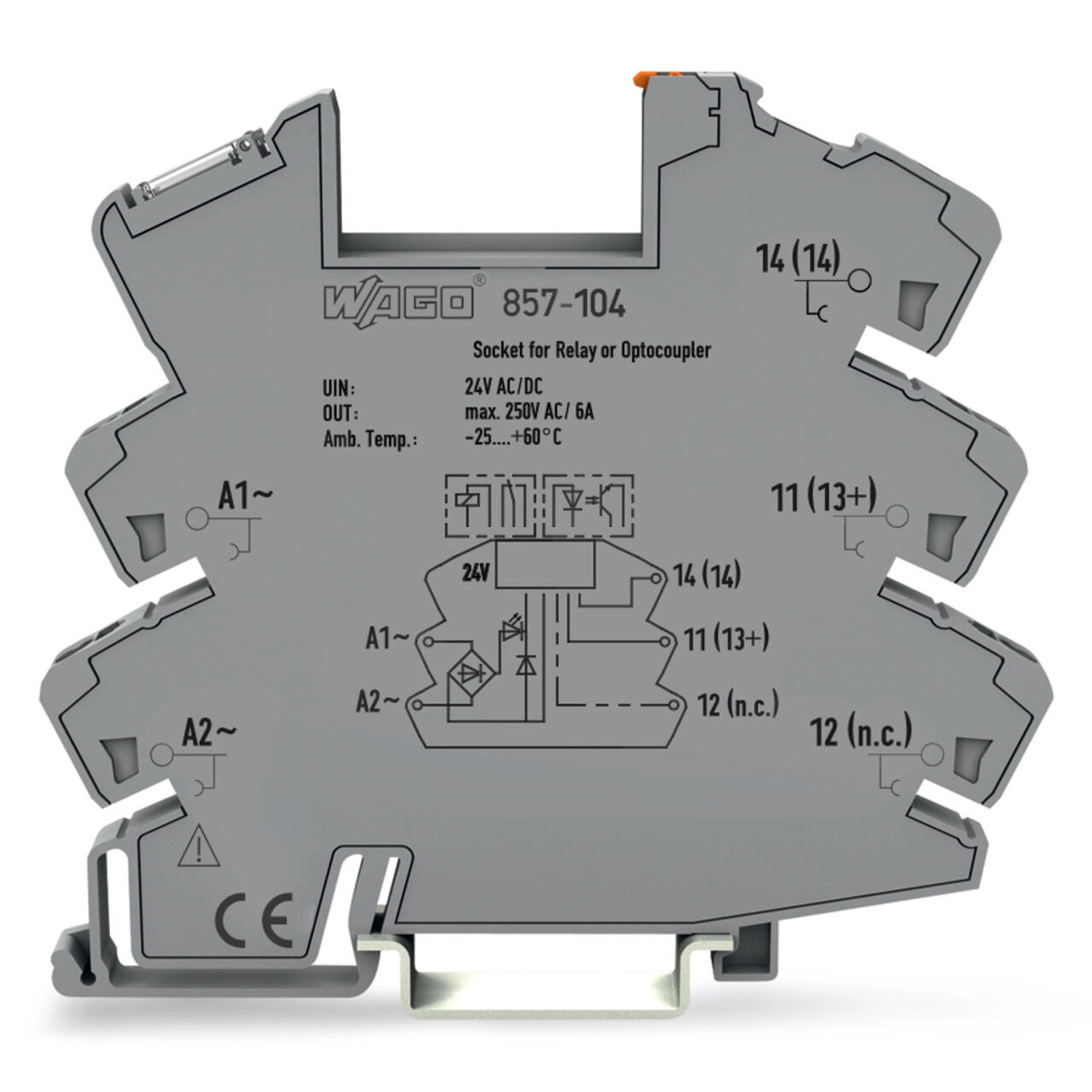

WAGO 857-104 reléaljzat AC/DC 24 V, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 857-104 24 V AC/DC névleges vezérlésű reléaljzat 5 mm-es alaprelékhez, sárga LED-del. A behelyezett relé vagy SSR meghatározza a modul tényleges villamos tulajdonságait.
Műszaki és környezeti adatok
| Névleges bemeneti feszültség UN | 24 V AC/DC |
|---|---|
| Folyamatos áram korlátozása | 6 A |
| Kapcsolási feszültség (max.) | 250 V AC |
| Állapotvisszajelzés | Sárga LED |
| Méretezési feszültség | 300 V |
| Méretezési túlfeszültség | 4 kV |
| Áramkör típusa | Hálózati áramkörök |
| Túlfeszültség kategória | III |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 3,51 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Szigetelés típusa (vezérlő/ellenőrző érintkezés) | Megerősített szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (szomszédos, azonos típusú eszközök között) | Megerősített szigetelés (biztonsági szigetelés) |
| Védelmi osztály | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemiszálas vezeték; szigetelt érvéghüvellyel | 0,34 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |

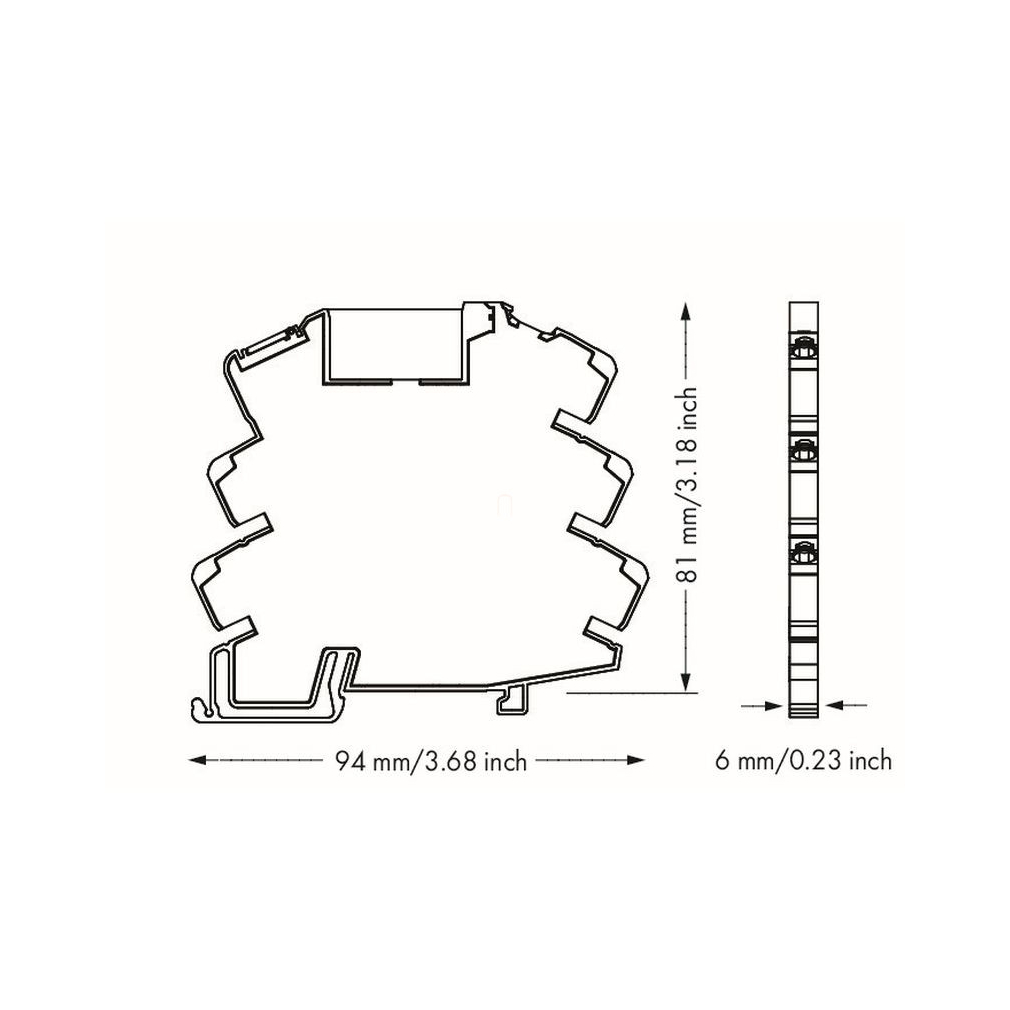

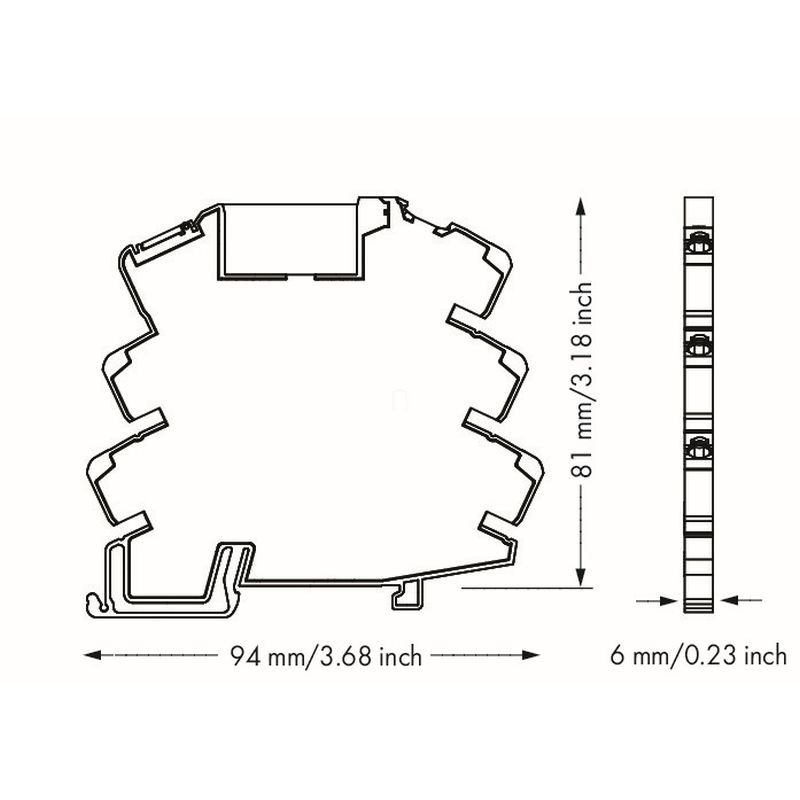

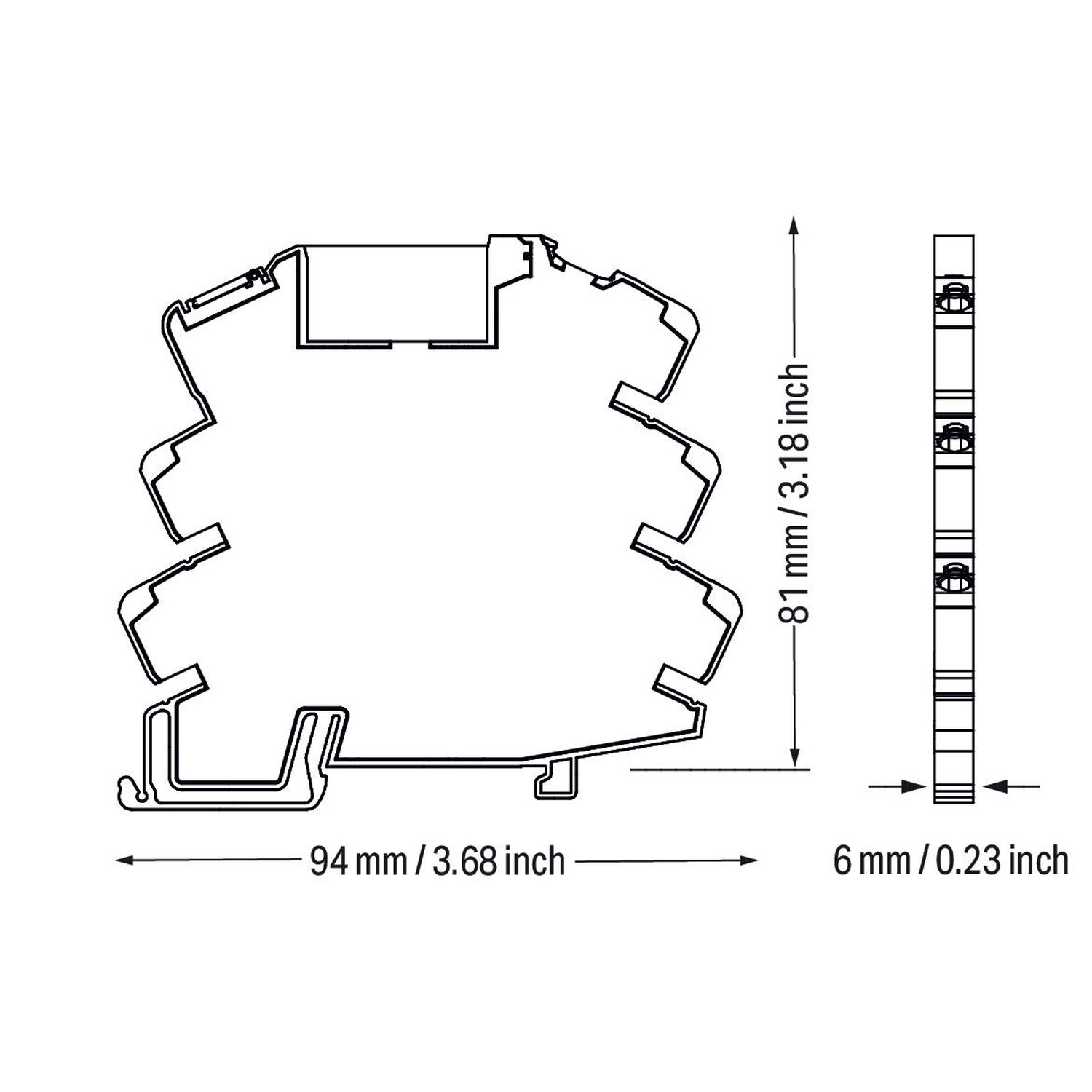

| Szélesség | 6 mm |
| Magasság | 94 mm |
| Mélység a DIN kalapsín felső részétől | 81 mm |
| Rögzítés típusa | DIN 35 kalapsín |
| Rögzítési pozíció | vízszintes (álló/fekvő); függőleges |
| Szigetelőanyag | Poliamid (PA66) |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,437 MJ |
| Tömeg | 26,3 g |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | ≥ (T környezeti + 30 K) |
| Relatív páratartalom | 5 … 85 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 61010-2-201 UR |
Működés és alkalmazási feltételek
| Rendeltetés | 24 V AC/DC névleges vezérlésű reléaljzat 5 mm-es alaprelékhez, sárga LED-del. A behelyezett relé vagy SSR meghatározza a modul tényleges villamos tulajdonságait. |
|---|---|
| Reléfüggő villamos adatok | Az alkalmazott relé vagy SSR befolyásolja a modul elektromos tulajdonságait; az aljzat nem helyettesíti a behelyezett relé terhelhetőségi feltételeit. |

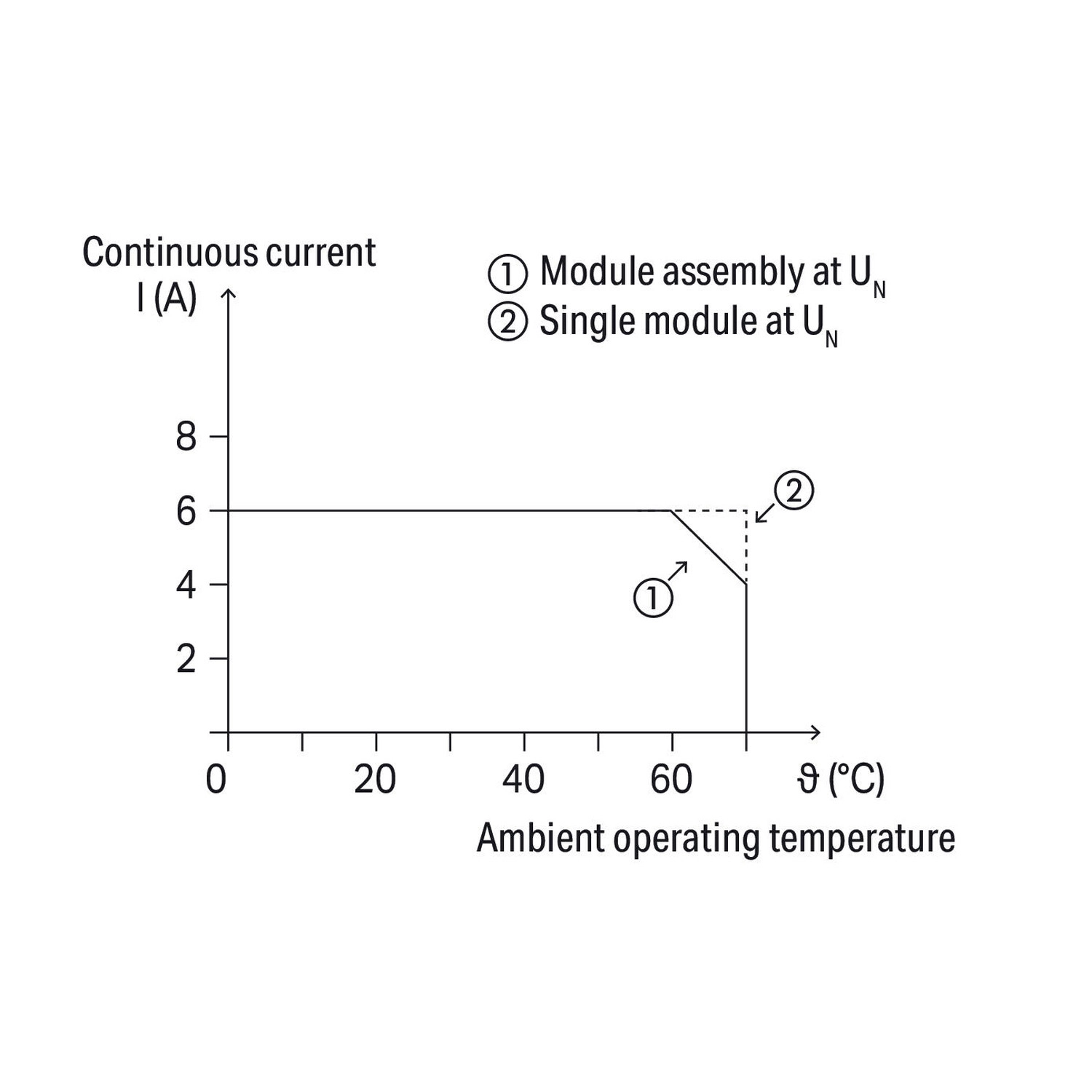

| Áramterhelési görbe feltétele | Névleges UN mellett a különálló és a sorba épített modul eltérő terhelhetőségű; a saját görbe mindkét feltételét be kell tartani. |
Saját kapocskiosztás
| A1 / A2 | 24 V AC/DC vezérlő bemenet |
|---|---|
| 14 (14) | Relé / SSR közös jelölésű kivezetés |
| 11 (13+) | Relé 11 / SSR13+ |
| 12 (n.c.) | Relé 12 / SSR esetén nincs csatlakozás |
Tanúsítványok és nyilatkozatok
| cURus | Underwriters Laboratories Inc. UL 508 E175199 Vol.2 Sec.1 |
|---|---|
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03078 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Opcionális kiegészítők
| 857-161 | Alap szilárdtest relé; Névleges bemeneti feszültség: 24 V DC; Kimeneti feszültségtartomány 0 ... 30 V DC; Tartós határáram: 3 A |
|---|---|
| 857-164 | Alap szilárdtest relé; Névleges bemeneti feszültség: 24 V DC; Kimeneti feszültségtartomány 0 ... 48 V DC |
| 857-167 | Alap szilárdtest relé; Névleges bemeneti feszültség: 24 V DC; Kimeneti feszültségtartomány: 24 ... 240 V AC; Tartós határáram: 2 A |
| 857-153 | Alaprelé; Névleges bemeneti feszültség: 24 V DC; 1 váltóérintkezővel; Tartós határáram: 6 A; aranyozott érintkezőkkel; Modulszélesség: 5 mm; Modulmagasság: 15 mm |
| 857-152 | Alaprelé; Névleges bemeneti feszültség: 24 V DC; 1 váltóérintkezővel; Tartós határáram: 6 A; Modulszélesség: 5 mm; Modulmagasság: 15 mm |
| 281-482 | Áthidaló; 2irányú; szigetelt; szürke |
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; feliratozott; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 249-116 | Végrögzítő a modulsor biztosításához |
| 209-191 | Elválasztólap az eltérő,180°-kal elfordított készülékek szomszédos kapcsai közé |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; Dibór-trioxid; Ólom |
| RoHS megfelelőség | Megfelel, mentesség nélkül |
| SCIP; Bulgaria | 824c20c8-8ea8-4912-bf31-2cc749605a4f |
| SCIP; Czech Republic | f3d3e59b-5766-4f2d-8a38-51eb0818ead9 |

A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a modul szélessége?
6 mm.
Milyen a védettsége?
IP20.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
Push-in CAGE CLAMP ® csatlakozás, sárga LED állapotjelző
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
857-104
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
26,32 g/db
Cikkszám
4055143093729
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 857-104 reléaljzat 5 mm-es alaprelékhez, 24 V AC/DC névleges bemeneti feszültség, sárga állapotjelzés műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 857-104 |
| GTIN / EAN | 4055143093729 |
| Terméktípus | 24 V AC/DC reléaljzat 5 mm-es alaprelékhez |
Műszaki és környezeti adatok
| Névleges bemeneti feszültség UN | 24 V AC/DC |
|---|---|
| Folyamatos áram korlátozása | 6 A |
| Kapcsolási feszültség (max.) | 250 V AC |
| Állapotvisszajelzés | Sárga LED |
| Méretezési feszültség | 300 V |
| Méretezési túlfeszültség | 4 kV |
| Áramkör típusa | Hálózati áramkörök |
| Túlfeszültség kategória | III |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 3,51 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Szigetelés típusa (vezérlő/ellenőrző érintkezés) | Megerősített szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (szomszédos, azonos típusú eszközök között) | Megerősített szigetelés (biztonsági szigetelés) |
| Védelmi osztály | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemiszálas vezeték; szigetelt érvéghüvellyel | 0,34 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 6 mm |
| Magasság | 94 mm |
| Mélység a DIN kalapsín felső részétől | 81 mm |
| Rögzítés típusa | DIN 35 kalapsín |
| Rögzítési pozíció | vízszintes (álló/fekvő); függőleges |
| Szigetelőanyag | Poliamid (PA66) |
| Anyagcsoport | I |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,437 MJ |
| Tömeg | 26,3 g |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | ≥ (T környezeti + 30 K) |
| Relatív páratartalom | 5 … 85 % (nincs kondenzáció) |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 61010-2-201 UR |
Működés és alkalmazási feltételek
| Rendeltetés | 24 V AC/DC névleges vezérlésű reléaljzat 5 mm-es alaprelékhez, sárga LED-del. A behelyezett relé vagy SSR meghatározza a modul tényleges villamos tulajdonságait. |
|---|---|
| Reléfüggő villamos adatok | Az alkalmazott relé vagy SSR befolyásolja a modul elektromos tulajdonságait; az aljzat nem helyettesíti a behelyezett relé terhelhetőségi feltételeit. |
| Áramterhelési görbe feltétele | Névleges UN mellett a különálló és a sorba épített modul eltérő terhelhetőségű; a saját görbe mindkét feltételét be kell tartani. |
Saját kapocskiosztás
| A1 / A2 | 24 V AC/DC vezérlő bemenet |
|---|---|
| 14 (14) | Relé / SSR közös jelölésű kivezetés |
| 11 (13+) | Relé 11 / SSR13+ |
| 12 (n.c.) | Relé 12 / SSR esetén nincs csatlakozás |
Tanúsítványok és nyilatkozatok
| cURus | Underwriters Laboratories Inc. UL 508 E175199 Vol.2 Sec.1 |
|---|---|
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03078 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Opcionális kiegészítők
| 857-161 | Alap szilárdtest relé; Névleges bemeneti feszültség: 24 V DC; Kimeneti feszültségtartomány 0 ... 30 V DC; Tartós határáram: 3 A |
|---|---|
| 857-164 | Alap szilárdtest relé; Névleges bemeneti feszültség: 24 V DC; Kimeneti feszültségtartomány 0 ... 48 V DC |
| 857-167 | Alap szilárdtest relé; Névleges bemeneti feszültség: 24 V DC; Kimeneti feszültségtartomány: 24 ... 240 V AC; Tartós határáram: 2 A |
| 857-153 | Alaprelé; Névleges bemeneti feszültség: 24 V DC; 1 váltóérintkezővel; Tartós határáram: 6 A; aranyozott érintkezőkkel; Modulszélesség: 5 mm; Modulmagasság: 15 mm |
| 857-152 | Alaprelé; Névleges bemeneti feszültség: 24 V DC; 1 váltóérintkezővel; Tartós határáram: 6 A; Modulszélesség: 5 mm; Modulmagasság: 15 mm |
| 281-482 | Áthidaló; 2irányú; szigetelt; szürke |
| 859-410/000-006 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; kék |
| 859-410/000-005 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; piros |
| 859-410/000-029 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; sárga |
| 859-410 | Áthidaló; Áthidalási ponthoz; 10irányú; szigetelt; világosszürke |
| 859-402/000-006 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; kék |
| 859-402/000-005 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; piros |
| 859-402/000-029 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; sárga |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2irányú; szigetelt; világosszürke |
| 859-403/000-006 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; kék |
| 859-403/000-005 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; piros |
| 859-403/000-029 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; sárga |
| 859-403 | Áthidaló; Áthidalási ponthoz; 3irányú; szigetelt; világosszürke |
| 859-404/000-006 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; kék |
| 859-404/000-005 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; piros |
| 859-404/000-029 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; sárga |
| 859-404 | Áthidaló; Áthidalási ponthoz; 4irányú; szigetelt; világosszürke |
| 859-405/000-006 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; kék |
| 859-405/000-005 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; piros |
| 859-405/000-029 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; sárga |
| 859-405 | Áthidaló; Áthidalási ponthoz; 5irányú; szigetelt; világosszürke |
| 859-406/000-006 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; kék |
| 859-406/000-005 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; piros |
| 859-406/000-029 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; sárga |
| 859-406 | Áthidaló; Áthidalási ponthoz; 6irányú; szigetelt; világosszürke |
| 859-407/000-006 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; kék |
| 859-407/000-005 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; piros |
| 859-407/000-029 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; sárga |
| 859-407 | Áthidaló; Áthidalási ponthoz; 7irányú; szigetelt; világosszürke |
| 859-408/000-006 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; kék |
| 859-408/000-005 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; piros |
| 859-408/000-029 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; sárga |
| 859-408 | Áthidaló; Áthidalási ponthoz; 8irányú; szigetelt; világosszürke |
| 859-409/000-006 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; kék |
| 859-409/000-005 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; piros |
| 859-409/000-029 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; sárga |
| 859-409 | Áthidaló; Áthidalási ponthoz; 9irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; elektronikai réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-566 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 50 (2x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-506 | WMB-jelölőkártya; kártyaként; feliratozott; 41 ... 50 (10x); nem nyújtható; Vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 249-116 | Végrögzítő a modulsor biztosításához |
| 209-191 | Elválasztólap az eltérő,180°-kal elfordított készülékek szomszédos kapcsai közé |
Származás és besorolás
| Származási ország | CN |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 6 (INTERFACE ELECTRONIC) |
Termékbesorolások
| UNSPSC | 39122333 |
|---|---|
| eCl@ss 10.0 | 27-37-16-03 |
| eCl@ss 9.0 | 27-37-16-03 |
| ETIM 9.0 | EC001456 |
| ETIM 10.0 | EC001456 |
| ECCN | Nincs amerikai besorolás megadva |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; Dibór-trioxid; Ólom |
| RoHS megfelelőség | Megfelel, mentesség nélkül |
| SCIP; Bulgaria | 824c20c8-8ea8-4912-bf31-2cc749605a4f |
| SCIP; Czech Republic | f3d3e59b-5766-4f2d-8a38-51eb0818ead9 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.29. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 857-104 reléaljzat 5 mm-es alaprelékhez, 24 V AC/DC névleges bemeneti feszültség, sárga állapotjelzés használati útmutató
Munkavégzés előtti feltételek
| Feszültségmentes munkavégzés | Szerelés, javítás vagy karbantartás előtt válaszd le a termék összes tápforrását. |
|---|---|
| Szakképzettség és elhelyezés | A munkát szakképzett villamos szakember végezze. Sérült készüléket ne használj. Száraz beltéri elhelyezés és megfelelő kiegészítő burkolat szükséges; a hozzáférés feljogosított személyre korlátozott legyen. |
| Forró felület és ESD | Érintés előtt hagyd lehűlni a készüléket. Kezeléskor tartsd be az elektrosztatikus kisülés elleni előírásokat, és biztosítsd a személy, a munkahely és a csomagolás megfelelő földelését. |
Rögzítés és leszerelés
| Rögzítés | A készüléket szerszám nélkül pattintsd DIN 35 sínre. A modulsor elején és végén végrögzítővel biztosítsd; a gyártó példája 249-116. |
|---|---|
| Szomszédos készülékek | Eltérő készülékek egymás felé 180°-kal elfordított elhelyezésekor 209-191 elválasztólapot használj a szomszédos kapcsok biztonságos elválasztására. |
| Leszerelés | A bepattanó rögzítőlábat működtetőszerszámmal oldd, majd a készüléket fordítsd le a DIN-sínről. |
Vezeték csatlakoztatása és eltávolítása
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemiszálas vezeték; szigetelt érvéghüvellyel | 0,34 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Működtetőszerszám | A bekötéshez 3,5×0,5 mm-es 2-es típusú szerszámot használj (210-720). |
|---|---|
| Vezeték behelyezése | A szerszámmal nyisd a kapcsot, helyezd be a vezetéket, majd húzd ki a szerszámot. |
| Vezeték eltávolítása | A szerszámmal nyisd a kapcsot, majd húzd ki a vezetéket. |
| Közösítés | A 859-es sorozatú áthidalót a vezetékek csatlakoztatása előtt, ütközésig pattintsd a helyére. |
Saját alkalmazási feltételek
| Reléfüggő villamos adatok | Az alkalmazott relé vagy SSR befolyásolja a modul elektromos tulajdonságait; az aljzat nem helyettesíti a behelyezett relé terhelhetőségi feltételeit. |
|---|
Alaprelé vagy SSR cseréje
| Relé eltávolítása | A kidobószerkezet működtetésével oldd a relét vagy SSR-t, majd vedd ki. |
|---|---|
| Relé visszahelyezése | Illeszd be a jóváhagyott cserealkatrészt, és nyomd le a reteszelődésig. Kizárólag az adott készülékhez WAGO által jóváhagyott relét vagy SSR-t használj. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
