Wago 852-201/107-030 100BASE-LX SFP modul, egymódusú, 1310 nm, duplex LC, 30 km, ezüstszínű
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

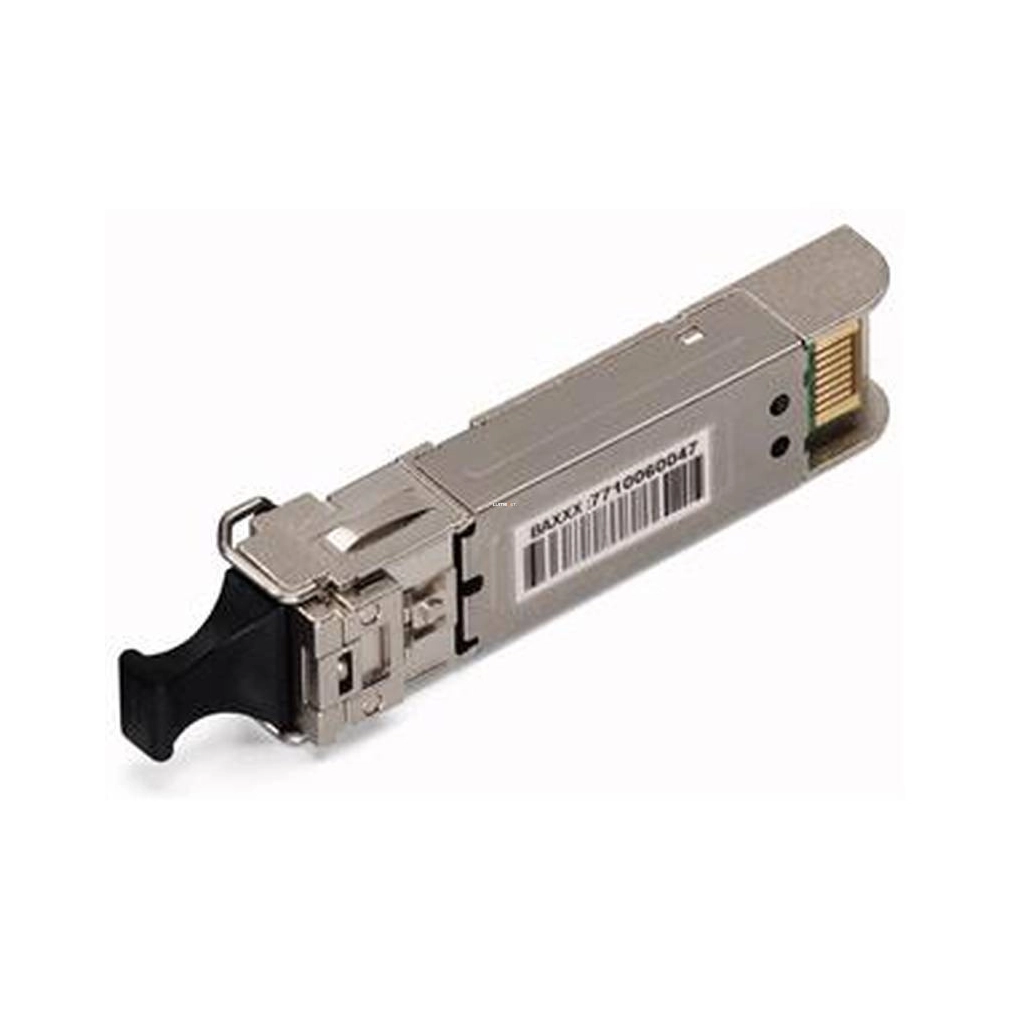

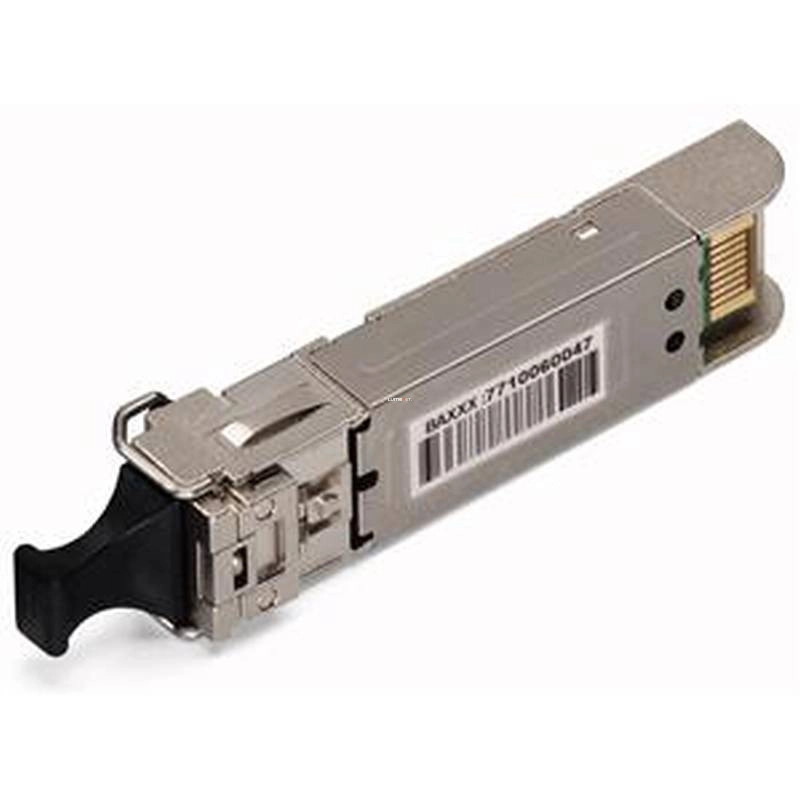

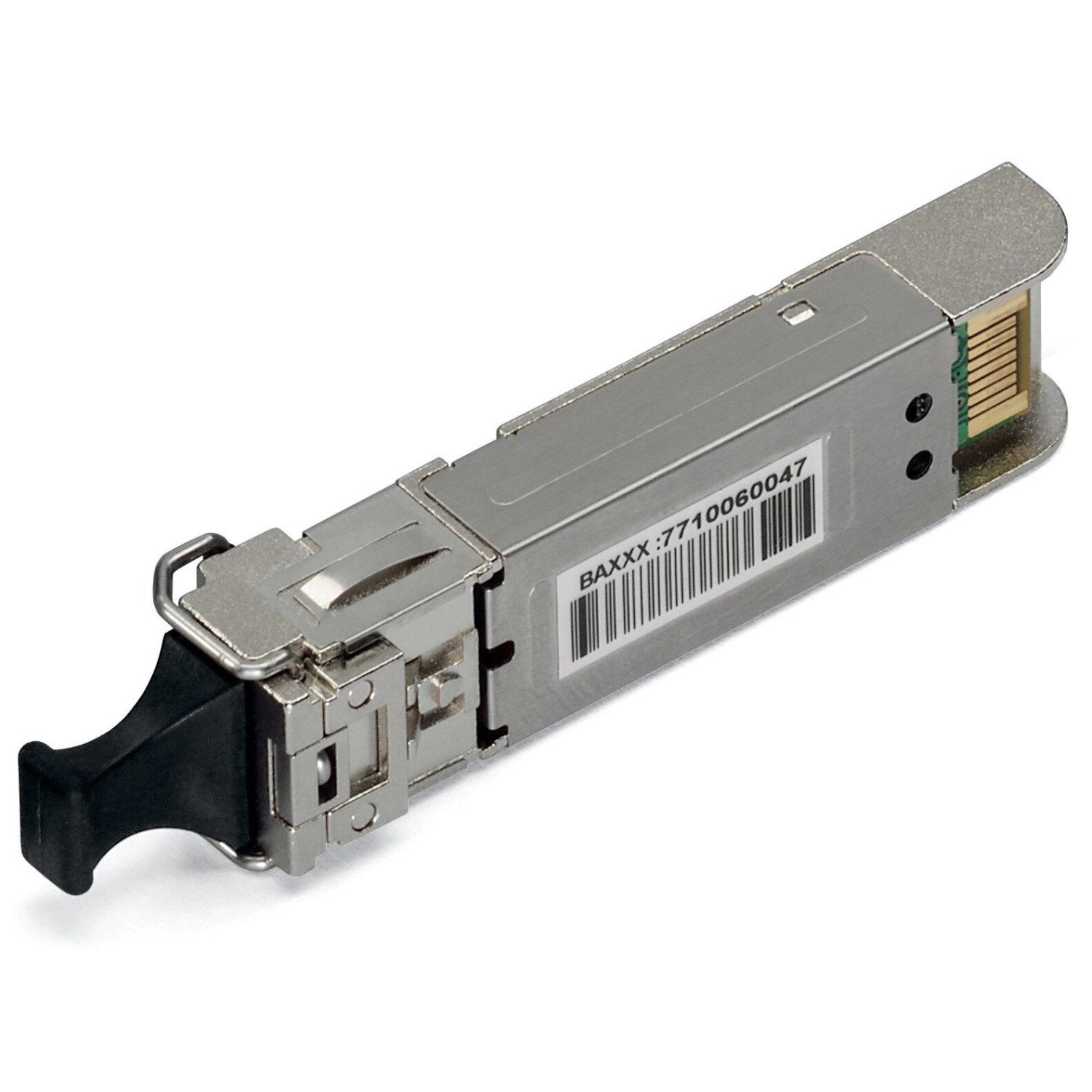

A Wago 852-201/107-030 ezüstszínű 100Base-LX / Fast ETHERNET SFP-modul egymódusú optikai szálhoz, 1310 nm hullámhosszal és duplex LC csatlakozóval készül. A megadott optikai útvonal 30 km, 9/125 µm-es szállal. Tápfeszültsége 3,3 V; hot-pluggable kivitel.
Optikai és műszaki jellemzők
| Kivitel | Small Form-Factor Pluggable (SFP), ipari szabvány szerint |
|---|---|
| Hálózati kivitel | 100Base-LX; Fast ETHERNET |
| Optikai szál típusa | Egymódusú |
| Csatlakozás | 1 × SFP; duplex LC optikai csatlakozó |
| Hullámhossz | 1310 nm |
| Megengedett optikai szál és útvonal | 30 km / 30000 m, 9/125 µm szállal |
| Tápfeszültség | 3,3 V |
| Bemenetek és kimenetek | Differenciális LVPECL |
| Jelszint-visszajelzés | TTL |
| Csatlakoztathatóság | Hot-pluggable |
| Szélesség a geometriai táblázatban | 13,4 mm / 0,528 inch |
| Magasság | 13,3 mm / 0,524 inch |
| Mélység | 56,6 mm / 2,228 inch |
| Rajzi keresztirányú méret | 15 mm |
| TX/RX csatlakozók rajzi távolsága | 6,25 mm |
| Szín | Ezüstszínű |
| Tömeg | 25,5 g |
| Működési környezeti hőmérséklet | 0 … +60 °C |
| Tárolási hőmérséklet | −20 … +80 °C |

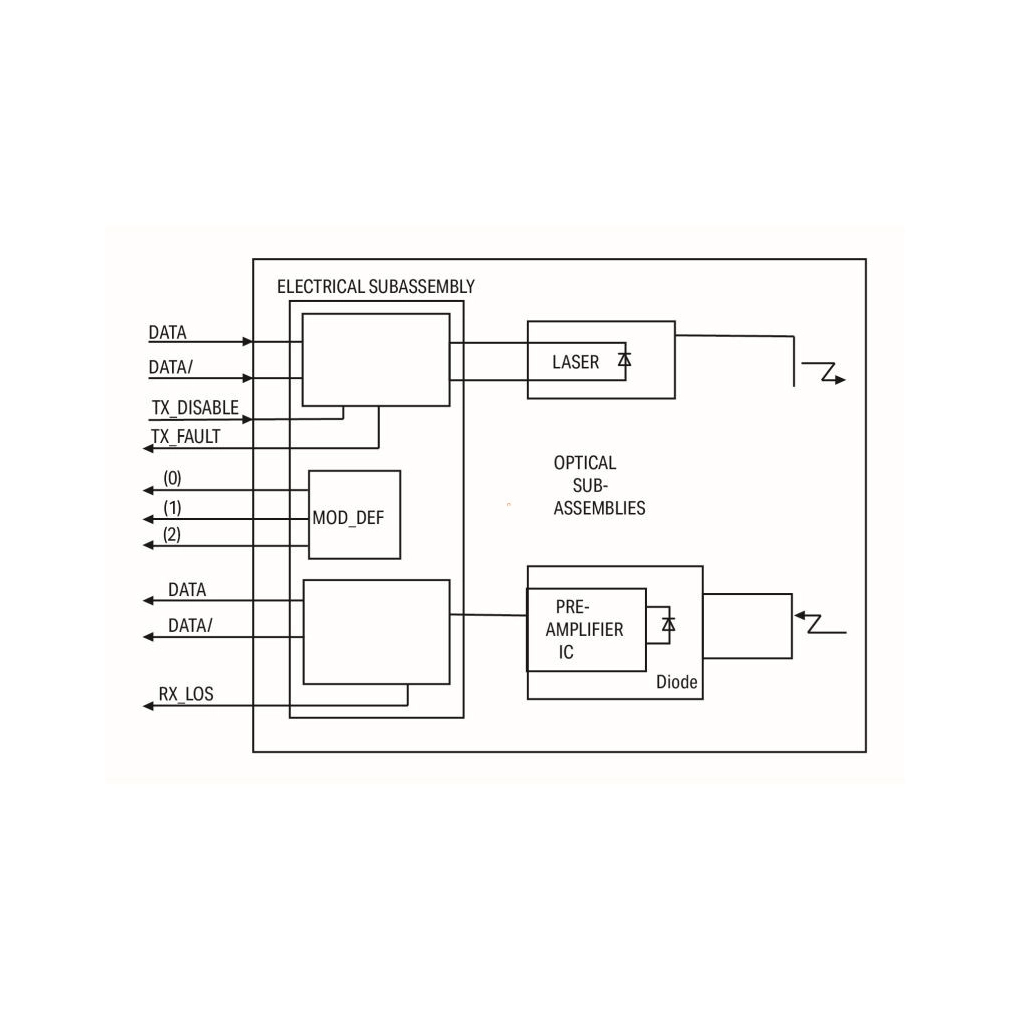

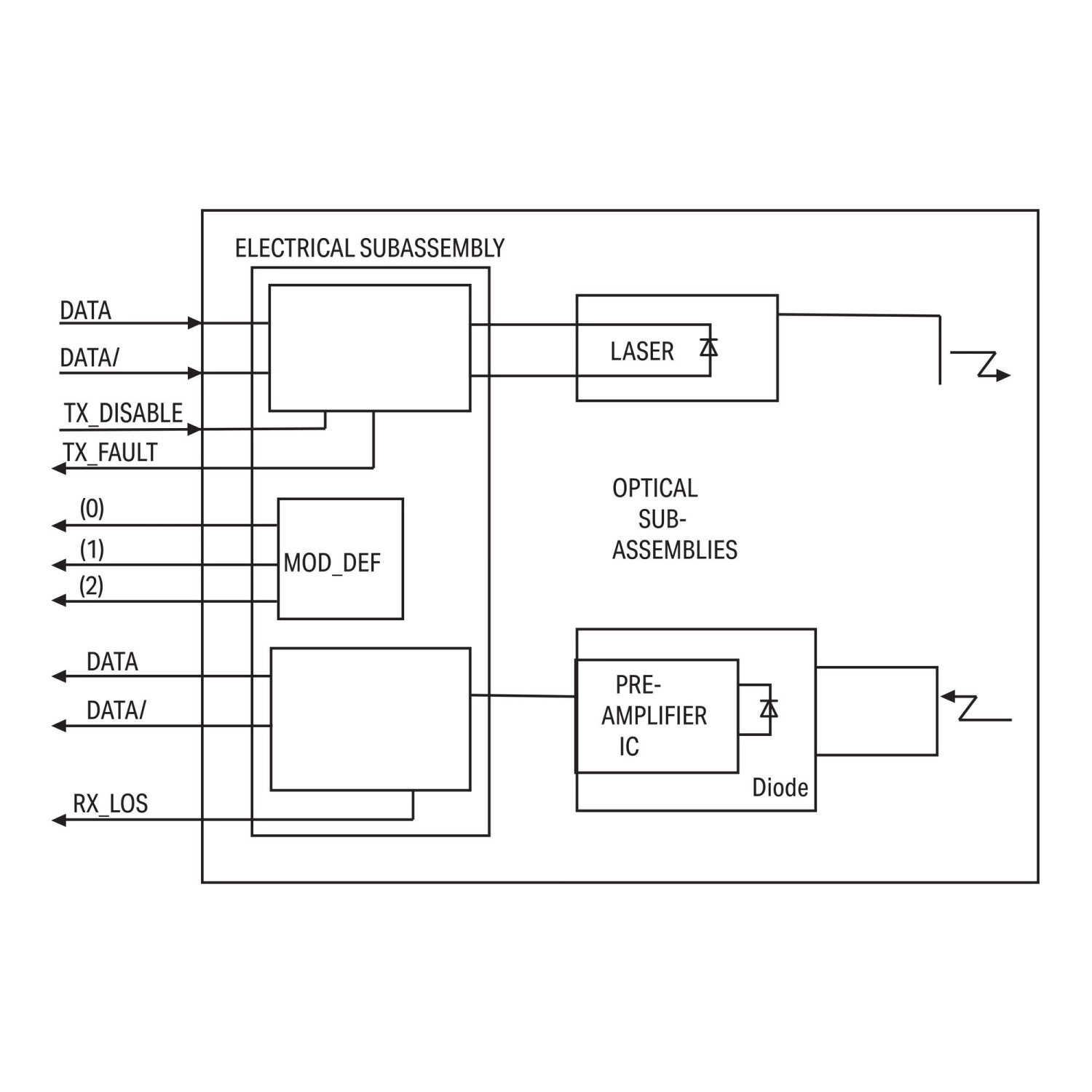

Funkcionális blokkvázlat jelölései
| Optikai adóág | Lézer; TX jelölés |
|---|---|
| Optikai vevőág | Dióda és előerősítő IC; RX jelölés |
| Adóoldali villamos jelölések | DATA; DATA/; TX_DISABLE; TX_FAULT |
| Moduldefiníció jelölései | MOD_DEF (0), (1), (2) |
| Vevőoldali villamos jelölések | DATA; DATA/; RX_LOS |
Alkalmazási feltételek és adateltérések

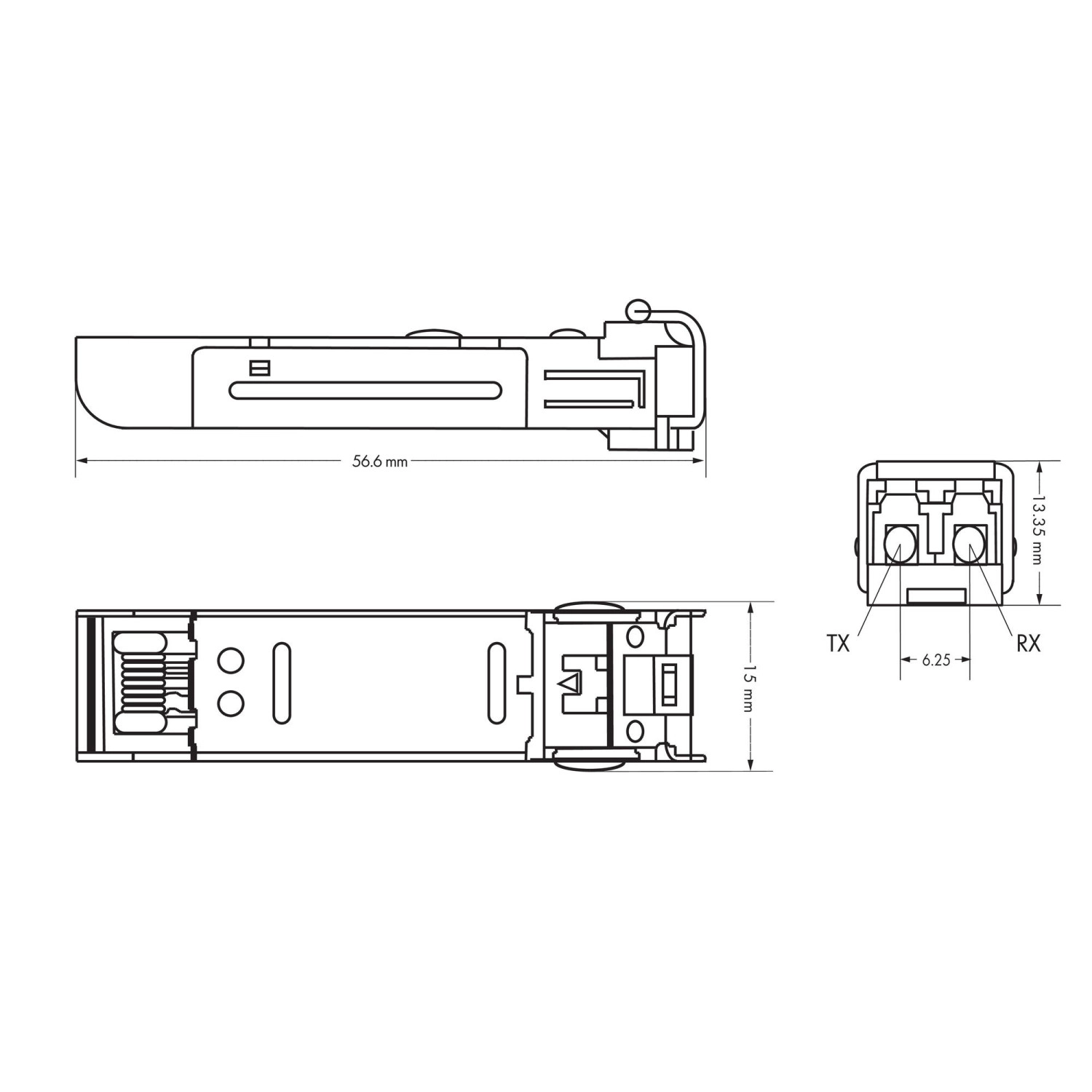

| Táblázat és méretrajz | A geometriai táblázat szélességként 13,4 mm-t ad meg, a méretrajzon külön keresztirányú méretként 15 mm szerepel. A két adatot külön kell kezelni; az illeszkedést a konkrét befogadóhely és a teljes méretrajz alapján kell ellenőrizni. |
|---|---|
| Blokkvázlat és érintkezőkiosztás | A TX, RX és villamos jelölések funkcionális blokkvázlaton szerepelnek. Nem adnak meg csatlakozótű-számozást vagy önálló bekötési lépéssort. |
| Hot-pluggable tulajdonság | A gyártó működés közbeni csatlakoztathatóságot ad meg. Ez a tulajdonság nem helyettesíti a befogadó készülék alkalmazandó szerelési és üzemeltetési előírásait. |
| Egymódusú szál és duplex csatlakozó | A megadott szálméret 9/125 µm, a csatlakozó duplex LC, TX és RX jelöléssel. Az „egyszálas” kábeltípus-megnevezésből nem következik egyetlen szálon történő kétirányú, BiDi működés. |
Tanúsítványok és nyilatkozatok
| EAC – GZO Almaty Standart | TP TC020/2011; EAC CoC03083 |
|---|---|
| KC – National Radio Research Agency | Article58-2, Clause3; MSIP-REM-W43-SFP852 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Megfelelőségi piktogramok | EAC; KC |
Kiszerelés
| Mennyiség | 1 db |
|---|---|
| Csomagolás típusa | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen szál és hullámhossz tartozik hozzá?
Egymódusú optikai szál; 1310 nm.
Mekkora optikai útvonalhoz ad meg adatot a gyártó?
30 km / 30000 m, 9/125 µm szállal.
Mekkora a működési hőmérséklet?
0 … +60 °C.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 852-201/107-030 100BASE-LX SFP modul, egymódusú, 1310 nm, duplex LC, 30 km, ezüstszínű műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 852-201/107-030 |
| GTIN / EAN | 4045454635411 |
| Terméktípus | SFP optikai modul |
Optikai és műszaki jellemzők
| Kivitel | Small Form-Factor Pluggable (SFP), ipari szabvány szerint |
|---|---|
| Hálózati kivitel | 100Base-LX; Fast ETHERNET |
| Optikai szál típusa | Egymódusú |
| Csatlakozás | 1 × SFP; duplex LC optikai csatlakozó |
| Hullámhossz | 1310 nm |
| Megengedett optikai szál és útvonal | 30 km / 30000 m, 9/125 µm szállal |
| Tápfeszültség | 3,3 V |
| Bemenetek és kimenetek | Differenciális LVPECL |
| Jelszint-visszajelzés | TTL |
| Csatlakoztathatóság | Hot-pluggable |
| Szélesség a geometriai táblázatban | 13,4 mm / 0,528 inch |
| Magasság | 13,3 mm / 0,524 inch |
| Mélység | 56,6 mm / 2,228 inch |
| Rajzi keresztirányú méret | 15 mm |
| TX/RX csatlakozók rajzi távolsága | 6,25 mm |
| Szín | Ezüstszínű |
| Tömeg | 25,5 g |
| Működési környezeti hőmérséklet | 0 … +60 °C |
| Tárolási hőmérséklet | −20 … +80 °C |
Funkcionális blokkvázlat jelölései
| Optikai adóág | Lézer; TX jelölés |
|---|---|
| Optikai vevőág | Dióda és előerősítő IC; RX jelölés |
| Adóoldali villamos jelölések | DATA; DATA/; TX_DISABLE; TX_FAULT |
| Moduldefiníció jelölései | MOD_DEF (0), (1), (2) |
| Vevőoldali villamos jelölések | DATA; DATA/; RX_LOS |
Alkalmazási feltételek és adateltérések
| Táblázat és méretrajz | A geometriai táblázat szélességként 13,4 mm-t ad meg, a méretrajzon külön keresztirányú méretként 15 mm szerepel. A két adatot külön kell kezelni; az illeszkedést a konkrét befogadóhely és a teljes méretrajz alapján kell ellenőrizni. |
|---|---|
| Blokkvázlat és érintkezőkiosztás | A TX, RX és villamos jelölések funkcionális blokkvázlaton szerepelnek. Nem adnak meg csatlakozótű-számozást vagy önálló bekötési lépéssort. |
| Hot-pluggable tulajdonság | A gyártó működés közbeni csatlakoztathatóságot ad meg. Ez a tulajdonság nem helyettesíti a befogadó készülék alkalmazandó szerelési és üzemeltetési előírásait. |
| Egymódusú szál és duplex csatlakozó | A megadott szálméret 9/125 µm, a csatlakozó duplex LC, TX és RX jelöléssel. Az „egyszálas” kábeltípus-megnevezésből nem következik egyetlen szálon történő kétirányú, BiDi működés. |
Tanúsítványok és nyilatkozatok
| EAC – GZO Almaty Standart | TP TC020/2011; EAC CoC03083 |
|---|---|
| KC – National Radio Research Agency | Article58-2, Clause3; MSIP-REM-W43-SFP852 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| Megfelelőségi piktogramok | EAC; KC |
Kiszerelés
| Mennyiség | 1 db |
|---|---|
| Csomagolás típusa | Doboz |
Származás és besorolás
| Származási ország | TW (Tajvan) |
|---|---|
| Vámtarifaszám | 85176200000 |
Termékbesorolások
| UNSPSC | 43201553 |
|---|---|
| eCl@ss 10.0 | 19-17-01-30 |
| eCl@ss 9.0 | 19-17-01-06 |
| ETIM 9.0 | EC000309 |
| ETIM 10.0 | EC000309 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
