Wago 788-721 Szilárdtestrelé modul, névleges bemeneti feszültség: 24 V AC/DC, kimeneti feszültségtartomány: 24–230 VAC, tartós határáram: 4 A, 2-vezetékes csatlakozás, zéró átkapcsolás, piros állapotvisszajelzés, modulszélesség: 15 mm, szürke
RRP:26 654 Ft
26 388 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
22 983 Ft
nettó 18 097 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

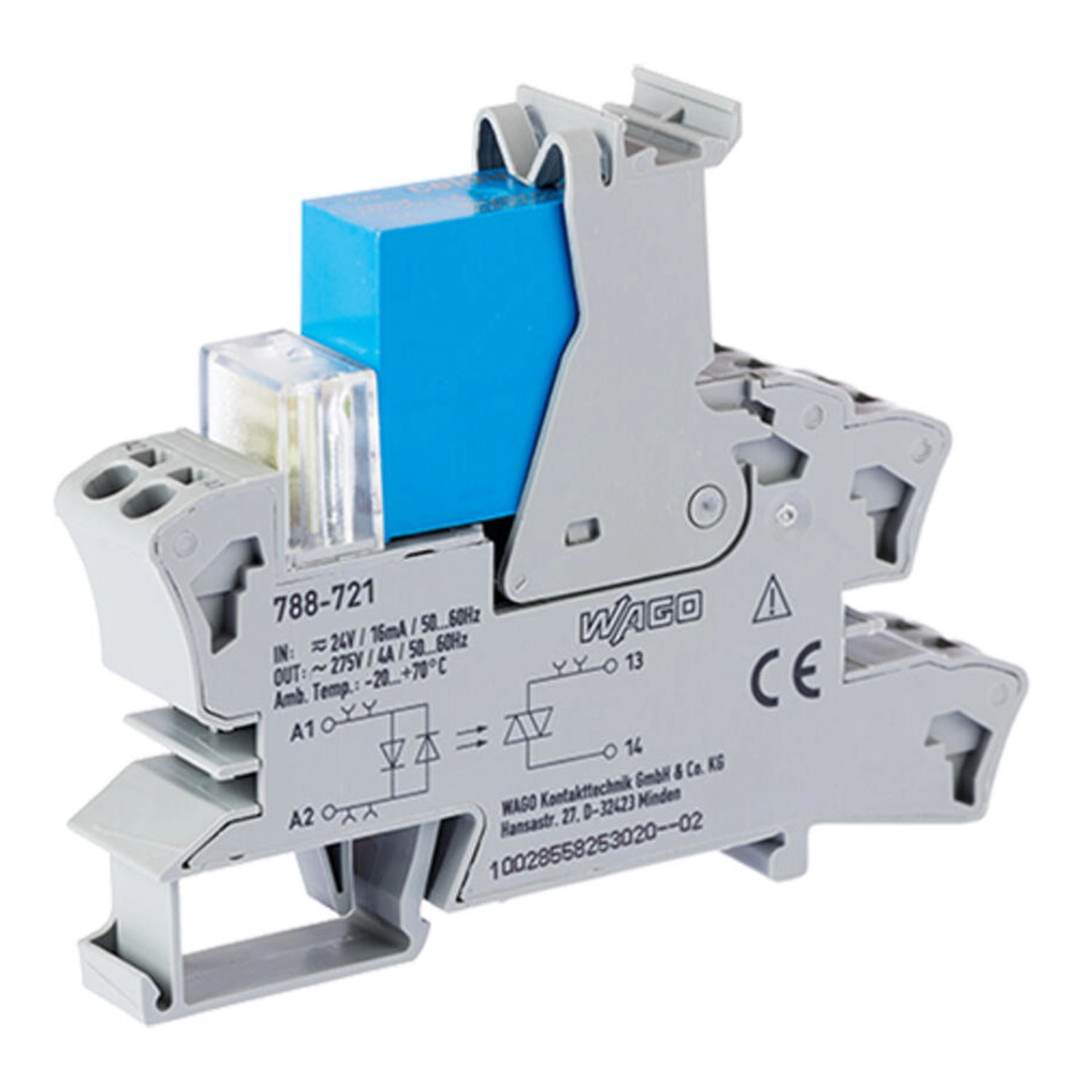

WAGO 788-721 AC/DC szilárdtest relé modul, 24 V vezérléshez, szürke, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 788-721 24 V AC/DC névleges bemenetű, nullátmenetben kapcsoló szilárdtestrelé-modul, kétvezetékes terhelési csatlakozással és piros LED-del. A 4 A folyamatos határáramhoz az elrendezés és a környezeti hőmérséklet szerinti terhelési feltételek tartoznak.
Vezérlő áramkör
| Névleges bemeneti feszültség | 24 V AC/DC |
|---|---|
| Bemeneti feszültségtartomány (alacsony szint) | 0 … 2,5 V AC/DC |
| Bemeneti feszültségtartomány (magas szint) | 15 … 30 V AC/DC |
| Névleges bemeneti áram | 10 mA |
Terhelési áramkör
| Áramkör típusa | 2 vezetékes csatlakozás; nullátmeneti kapcsolás |
|---|---|
| Folyamatos határáram | 4 A; a hőmérséklet- és elrendezésfüggő terhelési görbe figyelembevételével. |
| Névleges kimeneti feszültség | 230 V AC |
| Feszültségesés | ≤ 1,1 V AC |
| Bekapcsolási idő | ≤ 10 ms |
| Kikapcsolási idő | ≤ 10 ms |
| Kapcsolási frekvencia | 50 Hz / 60 Hz |
Kijelzés
| Állapotvisszajelzés | Piros LED |
|---|
Biztonság és védelem
| Szennyezettségi fok | 2 |
|---|---|
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 4 kVrms |
| Védettség | IP20 |
Vezetékek és csatlakozás
| Csatlakozástechnika | Push-in CAGE CLAMP |
|---|---|
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
Geometriai adatok
| Szélesség | 15 mm / 0,591 inch |
|---|---|
| Magasság | 86 mm / 3,386 inch |
| Mélység a DIN kalapsín felső részétől | 64 mm / 2,52 inch |
Mechanikai adatok
| Rögzítés típusa | DIN 35 kalapsín |
|---|
Anyagjellemzők
| Szín | szürke |
|---|---|
| Tűzterhelés | 0,61 MJ |
| Tömeg | 49,4 g |
Környezeti feltételek
| Környezeti hőmérséklet (UN üzemmódban) | -20 … +70 °C |
|---|---|
| Környezeti hőmérséklet (működési) UL esetén | -20 … +40 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | ≥ (T_környezeti + 20 K) |
Szabványok és előírások
| Szabványok/előírások | EN 61000-6-2 EN 61000-6-3 EN 61373 EN 61010-2-201 UL 508 (max. 40 °C/2,5 A) |
|---|

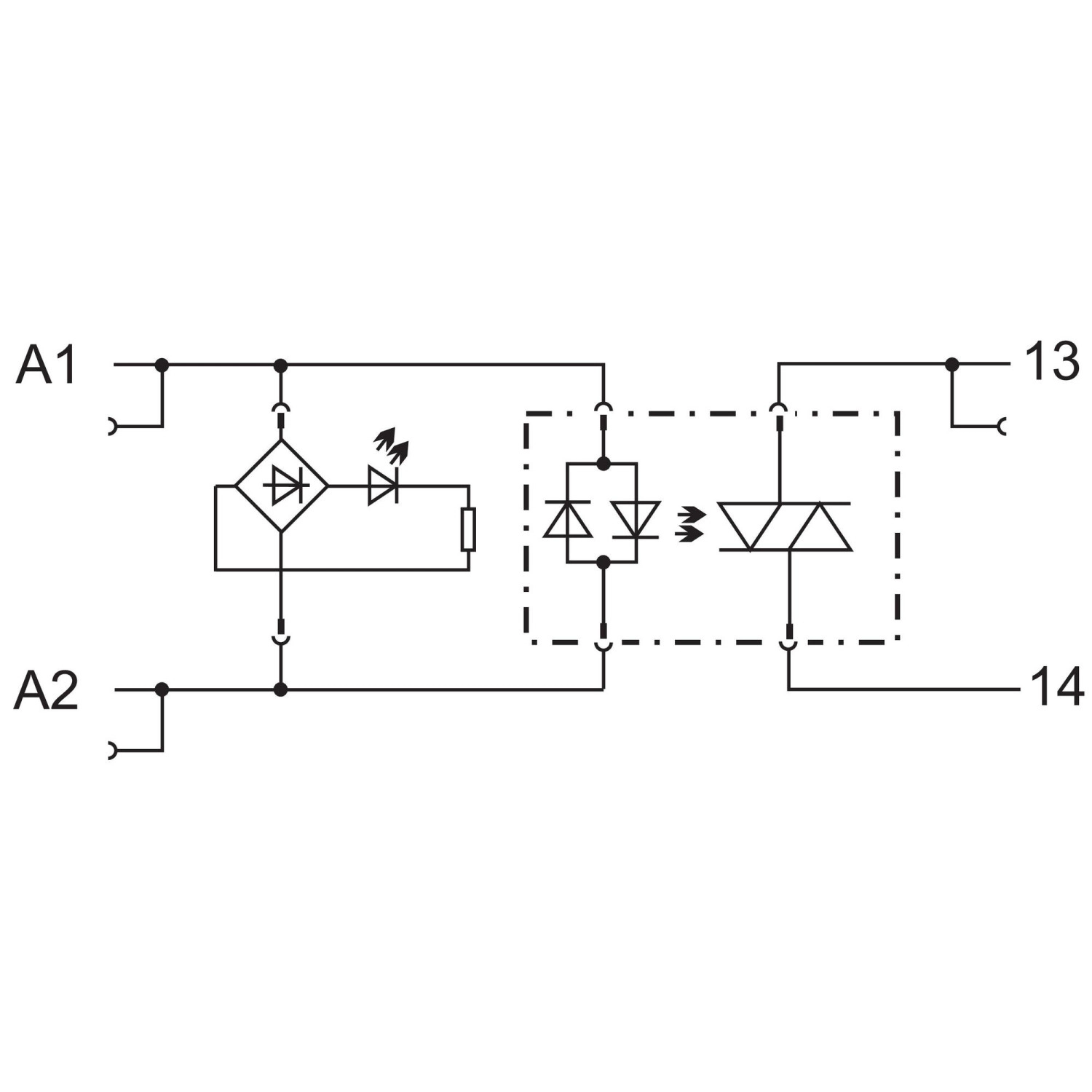

Kapcsolási rajz és méretábra
| Kapocsjelölések | Vezérlés: A1 és A2; AC/DC bemenet. A terhelési oldal jelölése 13 és 14; félvezetős kapcsolás. |
|---|---|

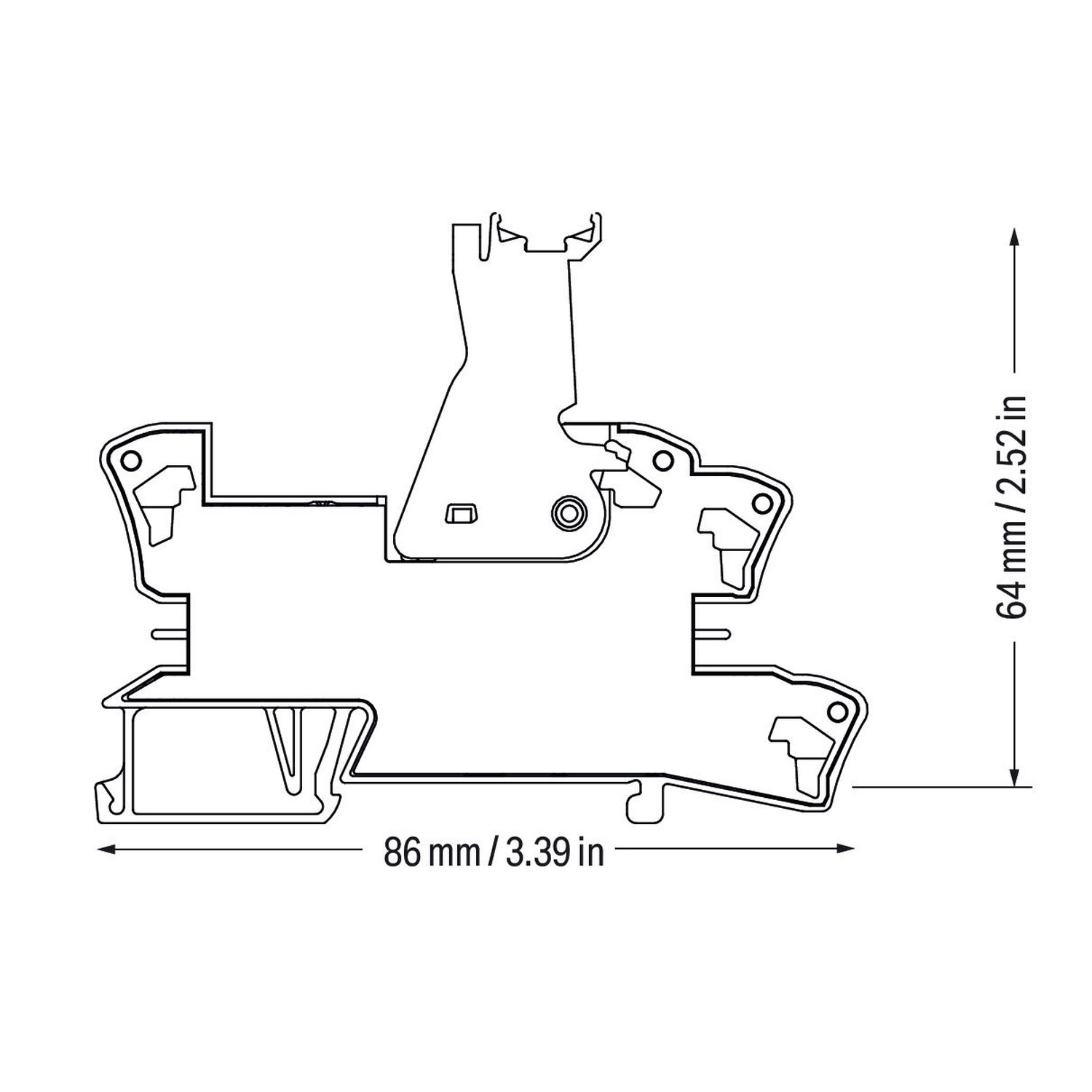

| Méretábra feliratai | 86 mm / 3,39 inch; 64 mm / 2,52 inch |

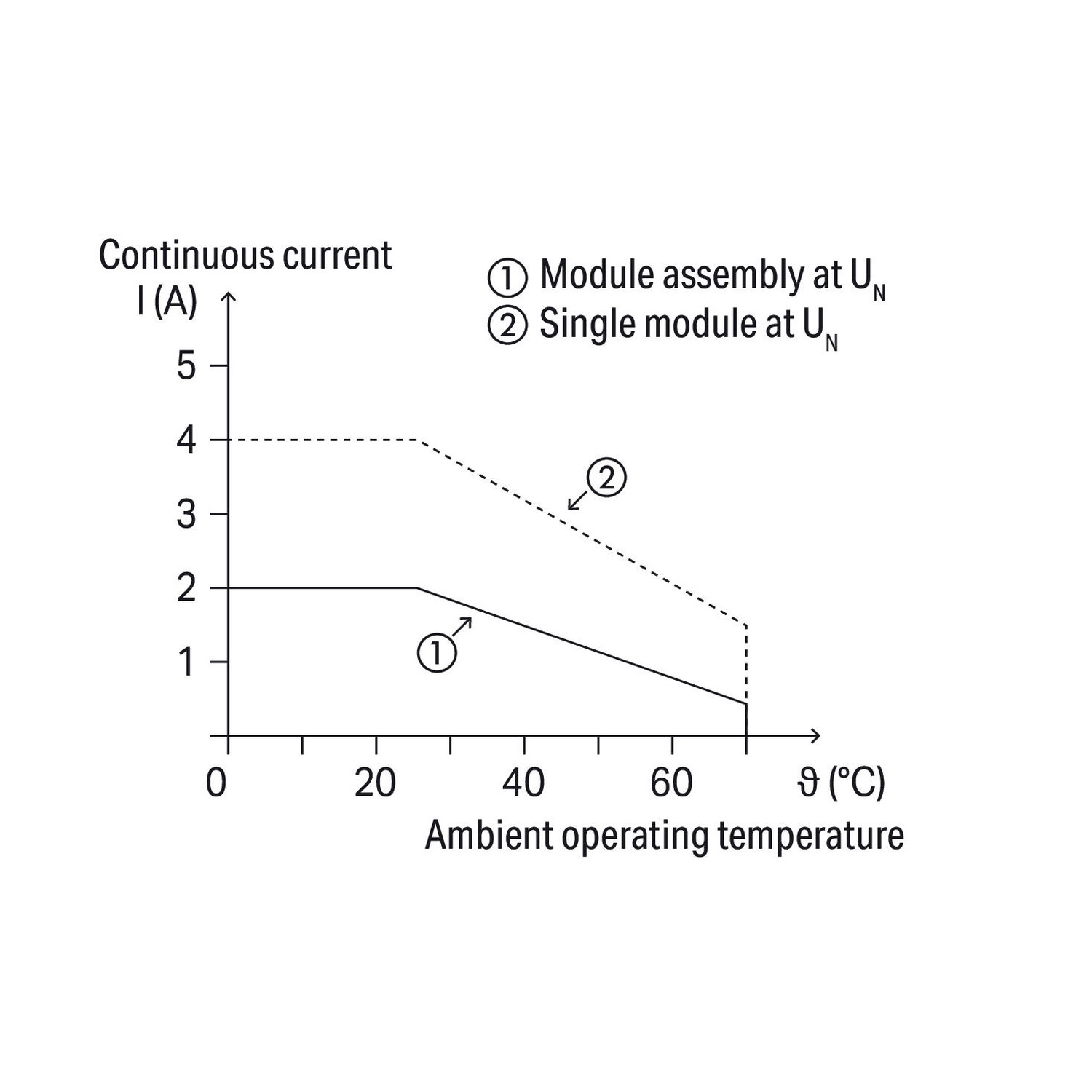

Terhelési görbék és feltételeik
| Áramterhelhetőségi görbe feltétele | Folyamatos áram a környezeti működési hőmérséklet függvényében, U_N névleges feszültségnél. Az 1-es görbe modulcsoportot, a 2-es egyedi modult jelöl. |
|---|---|
| Áramterhelhetőségi görbe; elrendezés | Az egyedi modul alacsony hőmérsékleten 4 A-es, a modulcsoport 2 A-es szakaszról indul; mindkét görbe csökken a magasabb hőmérsékleti tartományban. |
| Áramtengely feliratai | 1; 2; 3; 4; 5 A |
| Hőmérséklettengely feliratai | 0; 20; 40; 60 °C. A működési tartomány felső határa +70 °C; UL alkalmazásnál a külön megadott korlátozás érvényes. |
Biztonsági és alkalmazási feltételek
| Szomszédos relék közötti feszültség | Ha az egymás melletti relékben a feszültség meghaladja a 250 V-ot, a megerősített szigetelés követelményeihez elválasztólapot, például 209-191-et kell használni. |
|---|
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03084 |
|---|---|
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 Vol.1 Sec.6 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentességgel |
|---|---|
| RoHS-mentesség | 7(a) |
| CAS-azonosítók | 7439-92-1 |
| REACH-jelöltlistás anyagok | Ólom |
| SCIP; Ausztria | 63427db5-b86e-434d-86c8-062666b3579f |
| SCIP; Belgium | 0c27a158-3bbf-44ec-837d-3f103179e318 |
| SCIP; Bulgária | 2a174cb2-3a25-4796-a3c9-91b318d6d639 |
| SCIP; Csehország | 64f1253a-ddba-4a48-bf70-812e9fe3d938 |
| SCIP; Dánia | 2eb5d9bb-f88e-4a13-9a94-7a9356271e28 |
| SCIP; Finnország | 254e83f1-eff0-4e92-b117-3d7a40b2aac3 |
| SCIP; Franciaország | 2b6becec-06ea-42b6-8c81-7d34d7122c51 |
| SCIP; Németország | e3b40cfe-6a3c-40bc-b95e-5922ca557b95 |
| SCIP; Magyarország | 6050c7f7-e8e2-4656-a1c3-db952040cb35 |
| SCIP; Olaszország | f3ed14c9-40df-4b3d-8c5b-076bedc28cca |
| SCIP; Hollandia | 640be926-f0fd-435f-b3f3-2b5930eaad43 |
| SCIP; Lengyelország | 34025254-c517-4e99-a060-0854e22f7956 |
| SCIP; Románia | 06e2bc49-8160-4f24-b0c5-910f04978514 |
| SCIP; Svédország | a28882d0-2c0e-46d8-af1c-9c27c7724527 |
Opcionális kiegészítők
| 788-118 | Áthidaló; Áthidalási ponthoz; 2 irányú; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 788-113 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 788-114 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 788-115 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 788-116 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 788-117 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-542 | Iker érvéghüvely; hüvely 2 x 1 mm² / AWG 2 x 18; piros, szigetelt; 12 mm hosszú; piros |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 788-123 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültség: 24 VAC |
| 209-145 | Csoportjelölő-tartó; fehér |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; vonalszélesség 0,1; fekete vonalszín |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 788-148 | Szűrőmodul; RC szűrőelem; Névleges feszültség: 230 VAC |
| 209-191 | Elválasztólap a szomszédos relék közötti, 250 V-ot meghaladó feszültség esetén szükséges megerősített szigeteléshez. |
Bekötés, közösítés és jelölés
| Vezetékbekötés | A vezetékbekötési ábra érvéghüvelyes vezeték behelyezését mutatja a Push-in CAGE CLAMP vezetéknyílásába. |
|---|---|
| Közösítés | A modulok rövidrezáró áthidalókkal közösíthetők, az áthidalási pontoknál. |
| Jelölés | WMB Multi jelölők és csoportjelölő-tartók használhatók. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen csatlakozást használ?
Push-in CAGE CLAMP csatlakozást, 9–10 mm csupaszolási hosszal.
Mekkora a modulszélesség?
15 mm.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
Push-in CAGE CLAMP ® csatlakozás, piros LED állapotjelző
Kimeneti feszültség
230 VAC
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
788-721
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
49,39 g/db
Cikkszám
4045454945961

Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 788-721 Szilárdtestrelé modul, névleges bemeneti feszültség: 24 V AC/DC, kimeneti feszültségtartomány: 24–230 VAC, tartós határáram: 4 A, 2-vezetékes csatlakozás, zéró átkapcsolás, piros állapotvisszajelzés, modulszélesség: 15 mm… műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 788-721 |
| GTIN / EAN | 4045454945961 |
| Terméktípus | Szilárdtestrelé-modul |
Vezérlő áramkör
| Névleges bemeneti feszültség | 24 V AC/DC |
|---|---|
| Bemeneti feszültségtartomány (alacsony szint) | 0 … 2,5 V AC/DC |
| Bemeneti feszültségtartomány (magas szint) | 15 … 30 V AC/DC |
| Névleges bemeneti áram | 10 mA |
Terhelési áramkör
| Áramkör típusa | 2 vezetékes csatlakozás; nullátmeneti kapcsolás |
|---|---|
| Folyamatos határáram | 4 A; a hőmérséklet- és elrendezésfüggő terhelési görbe figyelembevételével. |
| Névleges kimeneti feszültség | 230 V AC |
| Feszültségesés | ≤ 1,1 V AC |
| Bekapcsolási idő | ≤ 10 ms |
| Kikapcsolási idő | ≤ 10 ms |
| Kapcsolási frekvencia | 50 Hz / 60 Hz |
Kijelzés
| Állapotvisszajelzés | Piros LED |
|---|
Biztonság és védelem
| Szennyezettségi fok | 2 |
|---|---|
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 4 kVrms |
| Védettség | IP20 |
Vezetékek és csatlakozás
| Csatlakozástechnika | Push-in CAGE CLAMP |
|---|---|
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
Geometriai adatok
| Szélesség | 15 mm / 0,591 inch |
|---|---|
| Magasság | 86 mm / 3,386 inch |
| Mélység a DIN kalapsín felső részétől | 64 mm / 2,52 inch |
Mechanikai adatok
| Rögzítés típusa | DIN 35 kalapsín |
|---|
Anyagjellemzők
| Szín | szürke |
|---|---|
| Tűzterhelés | 0,61 MJ |
| Tömeg | 49,4 g |
Környezeti feltételek
| Környezeti hőmérséklet (UN üzemmódban) | -20 … +70 °C |
|---|---|
| Környezeti hőmérséklet (működési) UL esetén | -20 … +40 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | ≥ (T_környezeti + 20 K) |
Szabványok és előírások
| Szabványok/előírások | EN 61000-6-2 EN 61000-6-3 EN 61373 EN 61010-2-201 UL 508 (max. 40 °C/2,5 A) |
|---|
Kapcsolási rajz és méretábra
| Kapocsjelölések | Vezérlés: A1 és A2; AC/DC bemenet. A terhelési oldal jelölése 13 és 14; félvezetős kapcsolás. |
|---|---|
| Méretábra feliratai | 86 mm / 3,39 inch; 64 mm / 2,52 inch |
Terhelési görbék és feltételeik
| Áramterhelhetőségi görbe feltétele | Folyamatos áram a környezeti működési hőmérséklet függvényében, U_N névleges feszültségnél. Az 1-es görbe modulcsoportot, a 2-es egyedi modult jelöl. |
|---|---|
| Áramterhelhetőségi görbe; elrendezés | Az egyedi modul alacsony hőmérsékleten 4 A-es, a modulcsoport 2 A-es szakaszról indul; mindkét görbe csökken a magasabb hőmérsékleti tartományban. |
| Áramtengely feliratai | 1; 2; 3; 4; 5 A |
| Hőmérséklettengely feliratai | 0; 20; 40; 60 °C. A működési tartomány felső határa +70 °C; UL alkalmazásnál a külön megadott korlátozás érvényes. |
Biztonsági és alkalmazási feltételek
| Szomszédos relék közötti feszültség | Ha az egymás melletti relékben a feszültség meghaladja a 250 V-ot, a megerősített szigetelés követelményeihez elválasztólapot, például 209-191-et kell használni. |
|---|
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03084 |
|---|---|
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 Vol.1 Sec.6 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentességgel |
|---|---|
| RoHS-mentesség | 7(a) |
| CAS-azonosítók | 7439-92-1 |
| REACH-jelöltlistás anyagok | Ólom |
| SCIP; Ausztria | 63427db5-b86e-434d-86c8-062666b3579f |
| SCIP; Belgium | 0c27a158-3bbf-44ec-837d-3f103179e318 |
| SCIP; Bulgária | 2a174cb2-3a25-4796-a3c9-91b318d6d639 |
| SCIP; Csehország | 64f1253a-ddba-4a48-bf70-812e9fe3d938 |
| SCIP; Dánia | 2eb5d9bb-f88e-4a13-9a94-7a9356271e28 |
| SCIP; Finnország | 254e83f1-eff0-4e92-b117-3d7a40b2aac3 |
| SCIP; Franciaország | 2b6becec-06ea-42b6-8c81-7d34d7122c51 |
| SCIP; Németország | e3b40cfe-6a3c-40bc-b95e-5922ca557b95 |
| SCIP; Magyarország | 6050c7f7-e8e2-4656-a1c3-db952040cb35 |
| SCIP; Olaszország | f3ed14c9-40df-4b3d-8c5b-076bedc28cca |
| SCIP; Hollandia | 640be926-f0fd-435f-b3f3-2b5930eaad43 |
| SCIP; Lengyelország | 34025254-c517-4e99-a060-0854e22f7956 |
| SCIP; Románia | 06e2bc49-8160-4f24-b0c5-910f04978514 |
| SCIP; Svédország | a28882d0-2c0e-46d8-af1c-9c27c7724527 |
Opcionális kiegészítők
| 788-118 | Áthidaló; Áthidalási ponthoz; 2 irányú; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 788-113 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 788-114 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 788-115 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 788-116 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 788-117 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-542 | Iker érvéghüvely; hüvely 2 x 1 mm² / AWG 2 x 18; piros, szigetelt; 12 mm hosszú; piros |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 788-123 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültség: 24 VAC |
| 209-145 | Csoportjelölő-tartó; fehér |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; vonalszélesség 0,1; fekete vonalszín |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 788-148 | Szűrőmodul; RC szűrőelem; Névleges feszültség: 230 VAC |
| 209-191 | Elválasztólap a szomszédos relék közötti, 250 V-ot meghaladó feszültség esetén szükséges megerősített szigeteléshez. |
Bekötés, közösítés és jelölés
| Vezetékbekötés | A vezetékbekötési ábra érvéghüvelyes vezeték behelyezését mutatja a Push-in CAGE CLAMP vezetéknyílásába. |
|---|---|
| Közösítés | A modulok rövidrezáró áthidalókkal közösíthetők, az áthidalási pontoknál. |
| Jelölés | WMB Multi jelölők és csoportjelölő-tartók használhatók. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85365005000 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122334 |
|---|---|
| eCl@ss 10.0 | 27-26-15-03 |
| eCl@ss 9.0 | 27-26-15-03 |
| ETIM 9.0 | EC001504 |
| ETIM 10.0 | EC001504 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 788-721 Szilárdtestrelé modul, névleges bemeneti feszültség: 24 V AC/DC, kimeneti feszültségtartomány: 24–230 VAC, tartós határáram: 4 A, 2-vezetékes csatlakozás, zéró átkapcsolás, piros állapotvisszajelzés, modulszélesség: 15… használati útmutató
Biztonság és alkalmazási feltételek
| Szomszédos relék közötti feszültség | Ha az egymás melletti relékben a feszültség meghaladja a 250 V-ot, a megerősített szigetelés követelményeihez elválasztólapot, például 209-191-et kell használni. |
|---|
Vezetékek és kapocsazonosítás
| Csatlakozástechnika | Push-in CAGE CLAMP |
|---|---|
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Kapocsjelölések | Vezérlés: A1 és A2; AC/DC bemenet. A terhelési oldal jelölése 13 és 14; félvezetős kapcsolás. |
Bekötés, közösítés és jelölés
| Vezetékbekötés | A vezetékbekötési ábra érvéghüvelyes vezeték behelyezését mutatja a Push-in CAGE CLAMP vezetéknyílásába. |
|---|---|
| Közösítés | A modulok rövidrezáró áthidalókkal közösíthetők, az áthidalási pontoknál. |
| Jelölés | WMB Multi jelölők és csoportjelölő-tartók használhatók. |
Terhelési feltételek
| Áramterhelhetőségi görbe feltétele | Folyamatos áram a környezeti működési hőmérséklet függvényében, U_N névleges feszültségnél. Az 1-es görbe modulcsoportot, a 2-es egyedi modult jelöl. |
|---|---|
| Áramterhelhetőségi görbe; elrendezés | Az egyedi modul alacsony hőmérsékleten 4 A-es, a modulcsoport 2 A-es szakaszról indul; mindkét görbe csökken a magasabb hőmérsékleti tartományban. |
| Áramtengely feliratai | 1; 2; 3; 4; 5 A |
| Hőmérséklettengely feliratai | 0; 20; 40; 60 °C. A működési tartomány felső határa +70 °C; UL alkalmazásnál a külön megadott korlátozás érvényes. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
