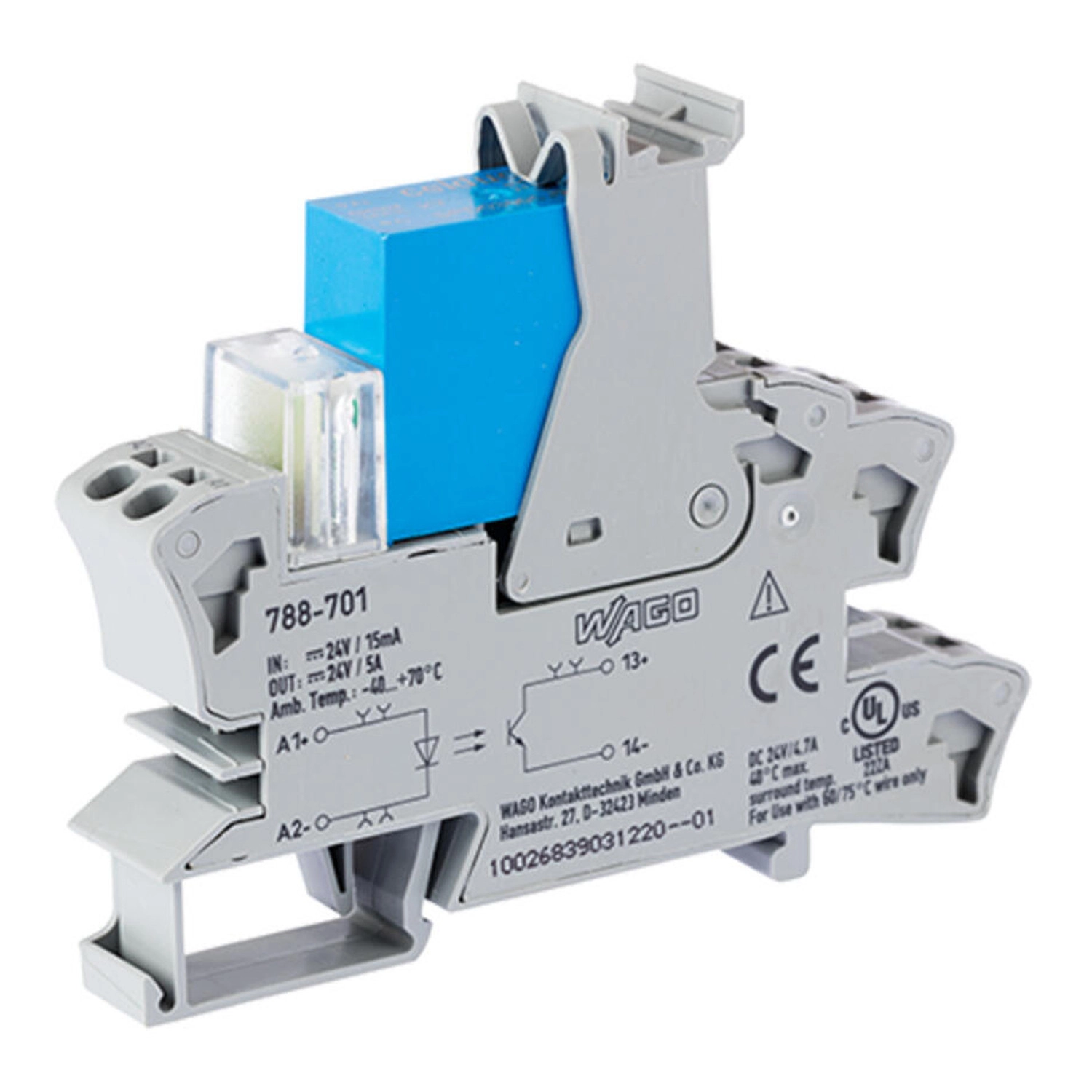

Wago 788-701 szilárdtestrelé-modul, 24 V DC bemenet, 3–30 V DC kimenet, 5 A tartós határáram, 2 vezetékes csatlakozás, piros állapotjelzés, 15 mm széles, szürke
RRP:25 617 Ft
25 360 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
22 088 Ft
nettó 17 392 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WAGO 788-701 szilárdtest relé modul, 24 V egyenfeszültség vezérléshez, szürke, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 788-701 szürke szilárdtestrelé-modul 24 V DC névleges bemenettel, kétvezetékes csatlakozással és piros állapotjelző LED-del.
Műszaki és környezeti adatok
| Névleges bemeneti feszültség UN | 24 VDC |
|---|---|
| Bemeneti feszültségtartomány (alacsony szint) | 0 … 2,5 VDC |
| Bemeneti feszültségtartomány (magas szint) | 15 … 30 VDC |
| Névleges bemeneti áram UN | 10 mA |
| Áramkör típusa | 2 vezetékes csatlakozás |
| Tartós határáram | 5 A |
| Névleges kimeneti feszültség | 24 VDC |
| Feszültségesés | ≤ 0,3 VDC |
| Bekapcsolási idő | ≤ 50 µs |
| Kikapcsolási idő | ≤ 600 µs |
| Kapcsolási frekvencia | ≤ 100 Hz |
| Állapotvisszajelzés | Piros LED |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 2,5 kVrms |
| Védettség | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |

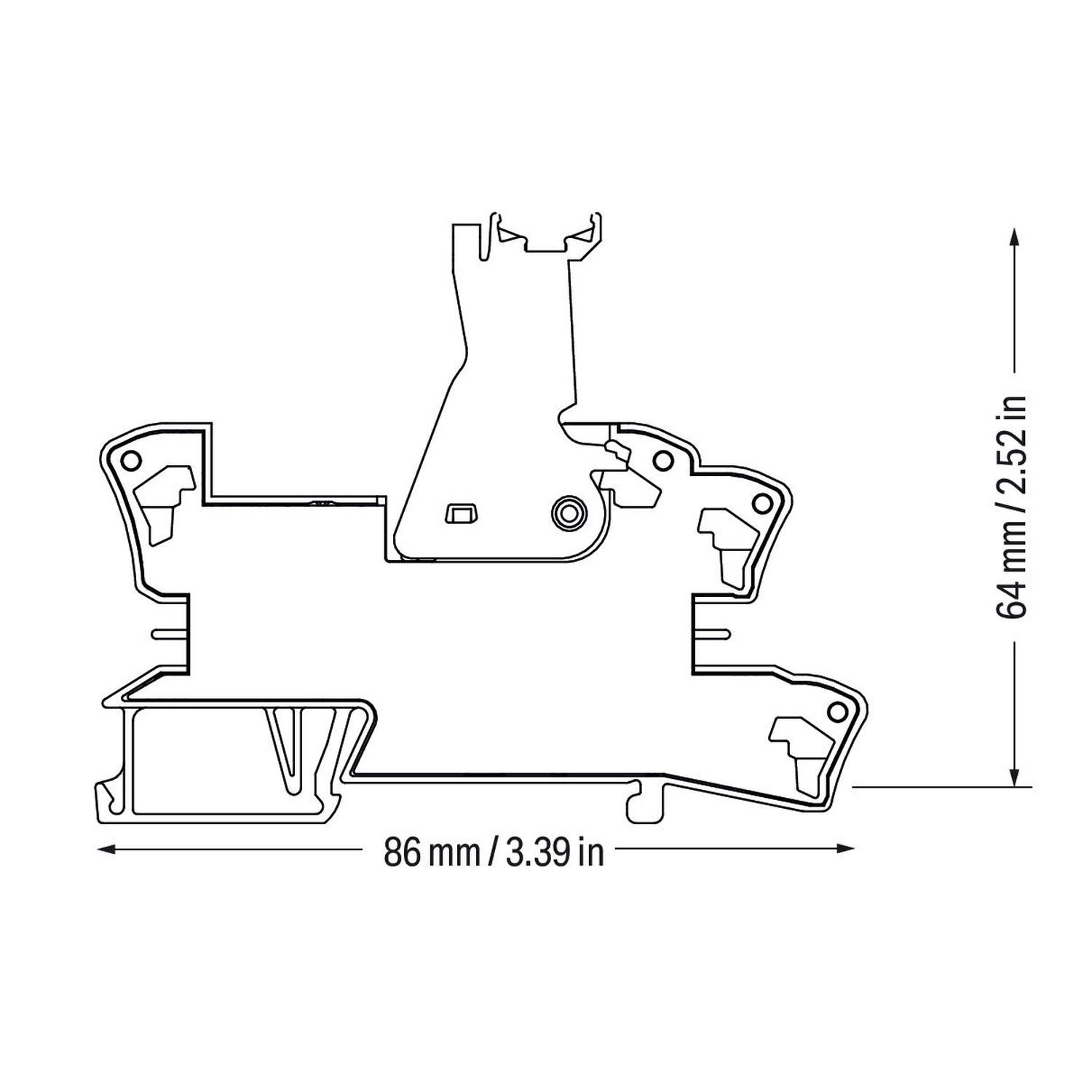

| Szélesség | 15 mm / 0,591 inch |
| Magasság | 86 mm / 3,386 inch |
| Mélység a DIN kalapsín felső részétől | 64 mm / 2,52 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | szürke |
| Tűzterhelés | 0,62 MJ |
| Tömeg | 47 g |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a várható környezeti hőmérséklet +20 K |
| Szabványok/előírások | EN 61000-6-2 EN 61000-6-3 EN 61373 EN 61010-2-201 UL 508 (max. 40 °C/4,7 A) |
| WAGO alaprelé | 788-751 |

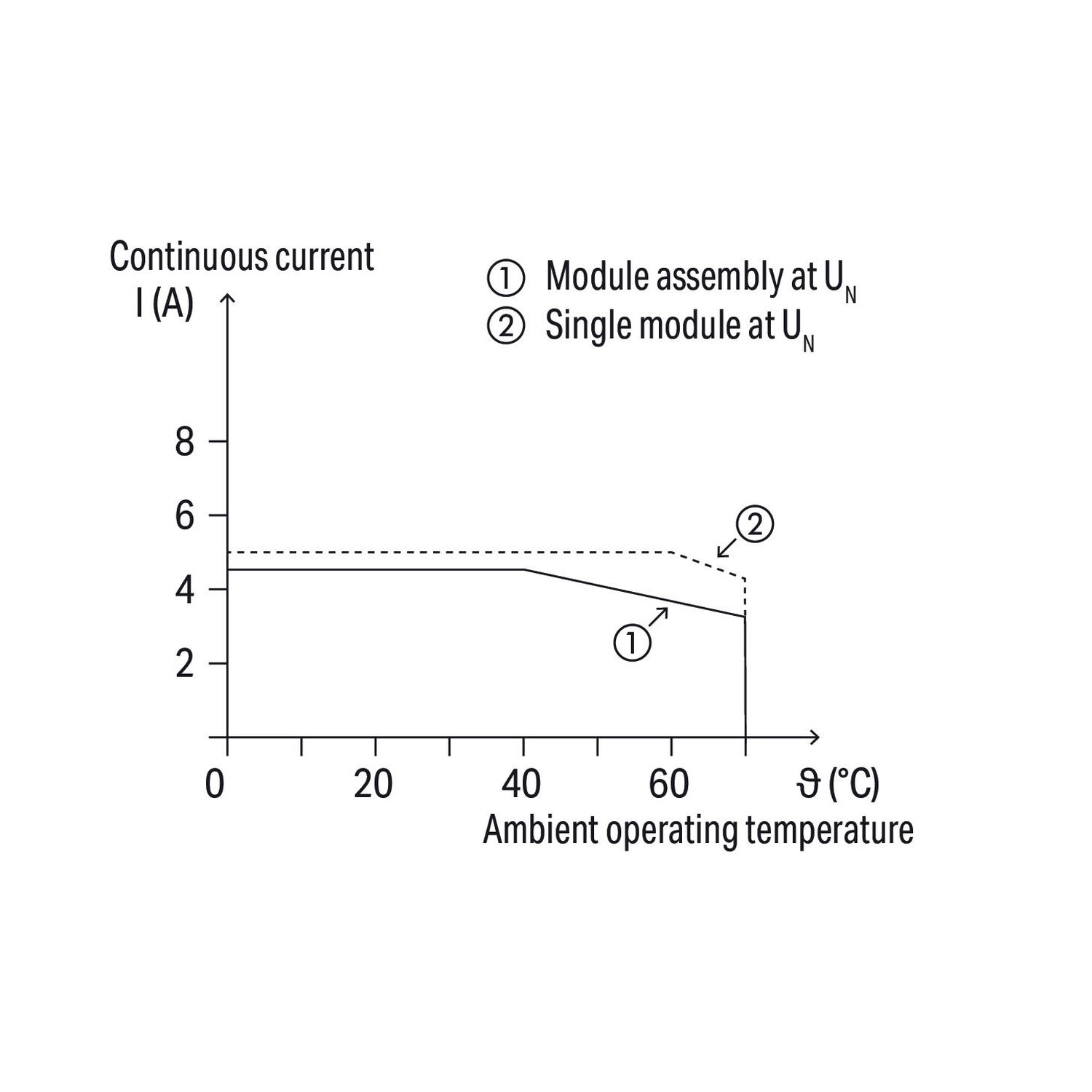

| Áramterhelhetőség feltétele | A tartós határáram nem hőmérséklettől és beépítési elrendezéstől független. A gyári görbe külön kezeli az UN melletti modulsort és az önálló modult. |

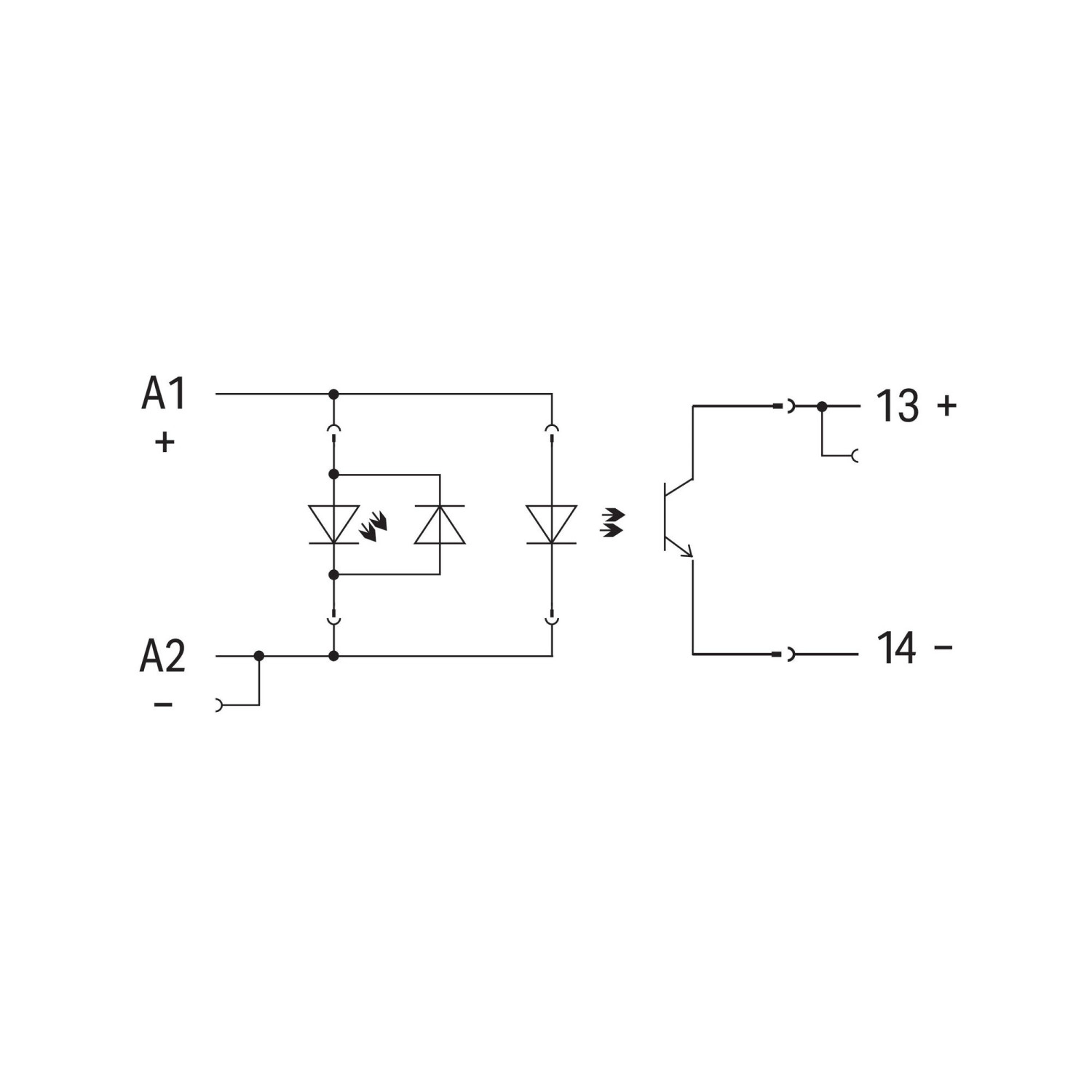

Kapocsjelölések
| Vezérlőcsatlakozás | A1: pozitív; A2: negatív |
|---|---|
| Terhelési csatlakozások | 13: pozitív;14: negatív |
Biztonság és alkalmazási feltételek
| Alkalmazási korlát | A modult olyan jelfeldolgozó hálózatban használd, amelyet nem a kisfeszültségű táphálózat táplál meg. |
|---|
Csatlakoztatás és kezelés
| Vezeték csatlakoztatása | A bemutatott működtetőszerszámmal nyisd a kapocspontot, és helyezd be a vezetéket. |
|---|---|
| Közösítés | A rövidrezáró áthidalóval közösítsd a megfelelő pontokat. |
| Jelölés | WMB Multi jelölőket és csoportjelölő-tartókat használj a jelöléshez. |
Tanúsítványok és nyilatkozatok
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 Vol.1 Sec.6 |
|---|---|
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Opcionális kiegészítők
| 788-118 | Áthidaló; Áthidalási ponthoz; 2 irányú; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 788-113 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 788-114 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 788-115 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 788-116 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 788-117 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-542 | Iker érvéghüvely; Hüvely 2 x 1 mm² / AWG 2 x 18; piros, szigetelt; 12 mm hosszú; piros |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 788-120 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültség: 24 VDC |
| 209-145 | Csoportjelölő-tartó; fehér |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; 0,1 vonalszélesség; fekete vonalszín |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 788-751 | A saját magyar adatlapban megnevezett WAGO alaprelé |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen csupaszolási hossz tartozik hozzá?
9–10 mm.
Milyen csatlakozástechnikával készül?
Push-in CAGE CLAMP csatlakozással; a vezetékfajtához és bekötési módhoz tartozó feltételek külön érvényesek.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
Push-in CAGE CLAMP ® csatlakozás, piros LED állapotjelző
Kimeneti feszültség
24 VDC
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
788-701
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
47 g/db
Cikkszám
4045454743871
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 788-701 szilárdtestrelé-modul, 24 V DC bemenet, 3–30 V DC kimenet, 5 A tartós határáram, 2 vezetékes csatlakozás, piros állapotjelzés, 15 mm széles, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 788-701 |
| GTIN / EAN | 4045454743871 |
| Terméktípus | Szilárdtestrelé-modul |
Műszaki és környezeti adatok
| Névleges bemeneti feszültség UN | 24 VDC |
|---|---|
| Bemeneti feszültségtartomány (alacsony szint) | 0 … 2,5 VDC |
| Bemeneti feszültségtartomány (magas szint) | 15 … 30 VDC |
| Névleges bemeneti áram UN | 10 mA |
| Áramkör típusa | 2 vezetékes csatlakozás |
| Tartós határáram | 5 A |
| Névleges kimeneti feszültség | 24 VDC |
| Feszültségesés | ≤ 0,3 VDC |
| Bekapcsolási idő | ≤ 50 µs |
| Kikapcsolási idő | ≤ 600 µs |
| Kapcsolási frekvencia | ≤ 100 Hz |
| Állapotvisszajelzés | Piros LED |
| Szennyezettségi fok | 2 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 2,5 kVrms |
| Védettség | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 15 mm / 0,591 inch |
| Magasság | 86 mm / 3,386 inch |
| Mélység a DIN kalapsín felső részétől | 64 mm / 2,52 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | szürke |
| Tűzterhelés | 0,62 MJ |
| Tömeg | 47 g |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a várható környezeti hőmérséklet +20 K |
| Szabványok/előírások | EN 61000-6-2 EN 61000-6-3 EN 61373 EN 61010-2-201 UL 508 (max. 40 °C/4,7 A) |
| WAGO alaprelé | 788-751 |
| Áramterhelhetőség feltétele | A tartós határáram nem hőmérséklettől és beépítési elrendezéstől független. A gyári görbe külön kezeli az UN melletti modulsort és az önálló modult. |
Kapocsjelölések
| Vezérlőcsatlakozás | A1: pozitív; A2: negatív |
|---|---|
| Terhelési csatlakozások | 13: pozitív;14: negatív |
Biztonság és alkalmazási feltételek
| Alkalmazási korlát | A modult olyan jelfeldolgozó hálózatban használd, amelyet nem a kisfeszültségű táphálózat táplál meg. |
|---|
Csatlakoztatás és kezelés
| Vezeték csatlakoztatása | A bemutatott működtetőszerszámmal nyisd a kapocspontot, és helyezd be a vezetéket. |
|---|---|
| Közösítés | A rövidrezáró áthidalóval közösítsd a megfelelő pontokat. |
| Jelölés | WMB Multi jelölőket és csoportjelölő-tartókat használj a jelöléshez. |
Tanúsítványok és nyilatkozatok
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 Vol.1 Sec.6 |
|---|---|
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Opcionális kiegészítők
| 788-118 | Áthidaló; Áthidalási ponthoz; 2 irányú; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 788-113 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 788-114 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 788-115 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 788-116 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 788-117 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-542 | Iker érvéghüvely; Hüvely 2 x 1 mm² / AWG 2 x 18; piros, szigetelt; 12 mm hosszú; piros |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 788-120 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültség: 24 VDC |
| 209-145 | Csoportjelölő-tartó; fehér |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; 0,1 vonalszélesség; fekete vonalszín |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 788-751 | A saját magyar adatlapban megnevezett WAGO alaprelé |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85365005000 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122331 |
|---|---|
| eCl@ss 10.0 | 27-26-15-03 |
| eCl@ss 9.0 | 27-26-15-03 |
| ETIM 9.0 | EC001504 |
| ETIM 10.0 | EC001504 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 788-701 szilárdtestrelé-modul, 24 V DC bemenet, 3–30 V DC kimenet, 5 A tartós határáram, 2 vezetékes csatlakozás, piros állapotjelzés, 15 mm széles, szürke használati útmutató
Biztonság és alkalmazási feltételek
| Alkalmazási korlát | A modult olyan jelfeldolgozó hálózatban használd, amelyet nem a kisfeszültségű táphálózat táplál meg. |
|---|
Vezeték és csupaszolás
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
Saját kapocsjelölések
| Vezérlőcsatlakozás | A1: pozitív; A2: negatív |
|---|---|
| Terhelési csatlakozások | 13: pozitív;14: negatív |
Csatlakoztatás és kezelés
| Vezeték csatlakoztatása | A bemutatott működtetőszerszámmal nyisd a kapocspontot, és helyezd be a vezetéket. |
|---|---|
| Közösítés | A rövidrezáró áthidalóval közösítsd a megfelelő pontokat. |
| Jelölés | WMB Multi jelölőket és csoportjelölő-tartókat használj a jelöléshez. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
