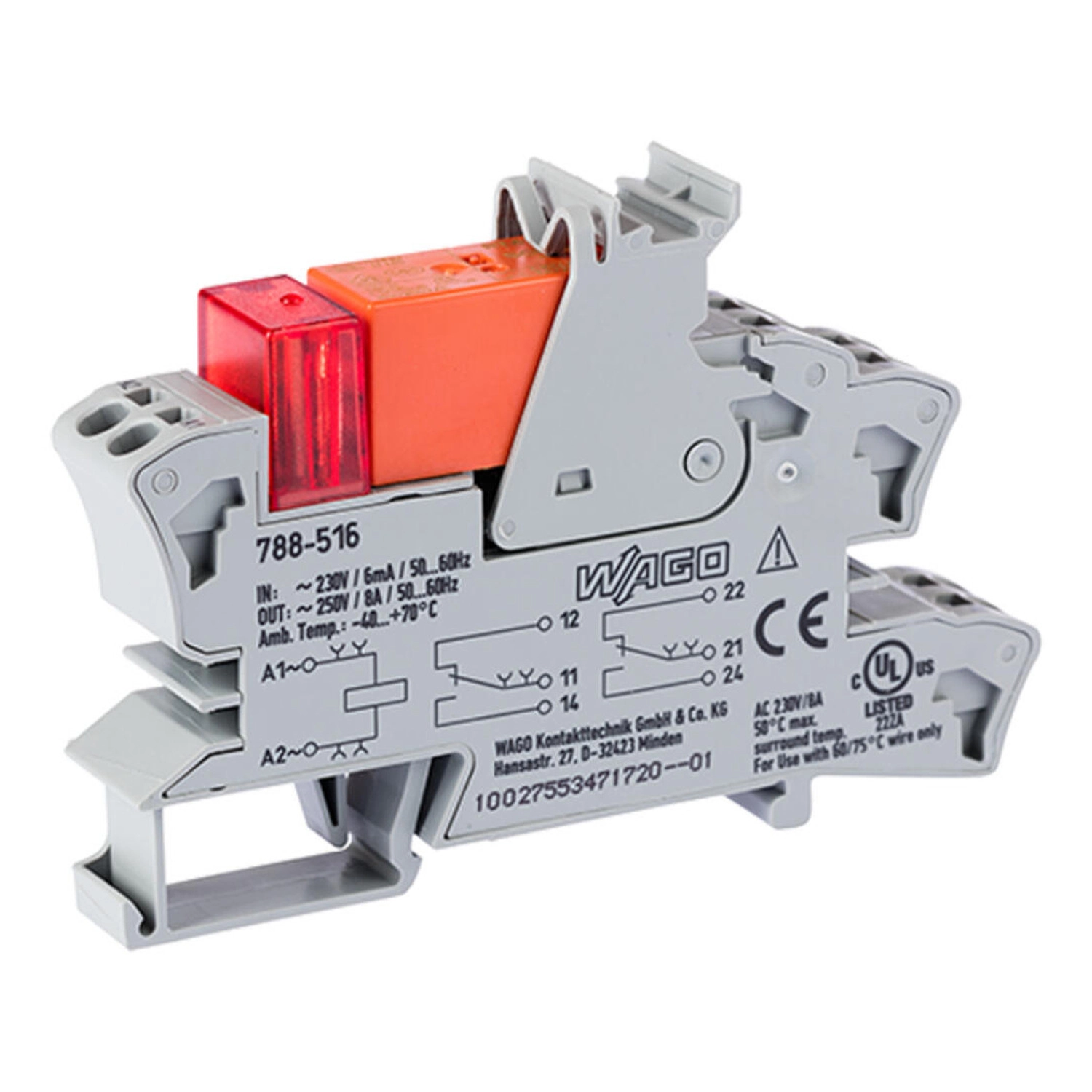

Wago 788-516 relémodul, 230 V AC, 2 váltóérintkező, 8 A tartós határáram, piros állapotjelzés, 15 mm széles, 2,5 mm², szürke
RRP:4 361 Ft
4 317 Ft
TOP ÁR
10 db azonnal, raktáron!
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
3 715 Ft
nettó 2 925 Ft
10 db azonnal szállítható, nagyobb mennyiség egyedi rendelésre.
Rendeld meg -n belül és átadjuk a futárnak!
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WAGO 788-516 relé aljzattal 230 V, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 788-516 szürke relémodul 230 V AC névleges bemenettel, két váltóérintkezővel és piros állapotjelző LED-del.
Műszaki és környezeti adatok

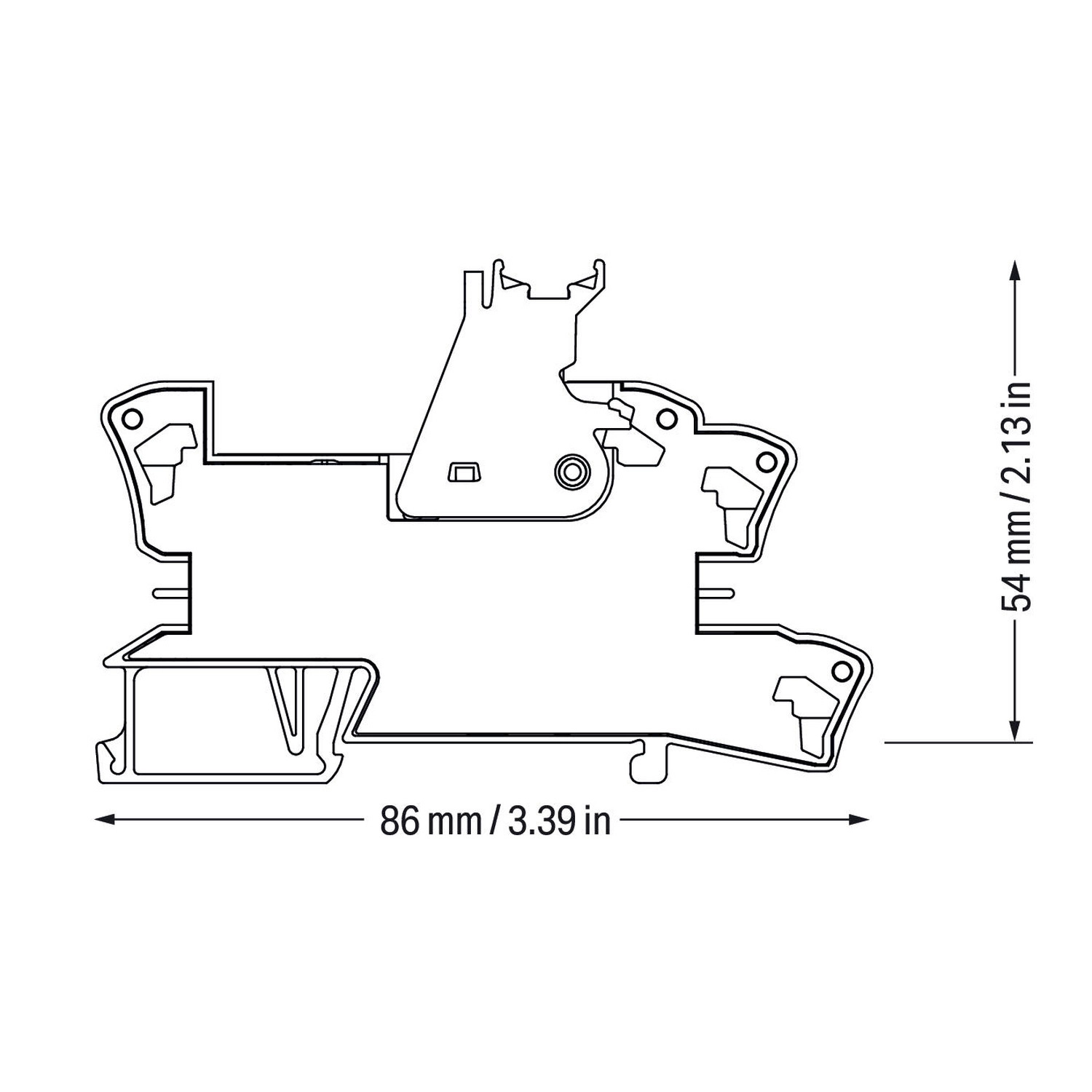

| Névleges bemeneti feszültség UN | 230 VAC |
|---|---|
| Bemeneti feszültségtartomány | ±10 % |
| Névleges bemeneti áram UN | 4 mA |
| Váltóérintkezők száma | 2 |
| Érintkező anyaga (relé) | AgNi 90/10 |
| Tartós határáram | 8 A |
| Bekapcsolási áram (rezisztív) (max.) (AC) | 15 A / 4 s |
| Kapcsolási feszültség (max.) | 250 VAC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 2000 VA; DC (lásd a terhelési görbét) |
| Felhasználási kategória | AC-15: 3 A / 250 VAC DC-13: 2 A / 24 VDC |
| Ajánlott minimum terhelés | 12 V / 10 mA |
| Behúzási idő (ált.) | 10 ms |
| Kiesési idő (ált.) | 35 ms |
| Prellezési idő (ált.) | 10 ms |
| Elektromos élettartam (NO; ohmos terhelés; 23 °C) | 10 x 10³ kapcsolási művelet |
| Mechanikai élettartam | 30 x 10⁶ kapcsolási művelet |
| Kapcsolási frekvencia terheléssel/terhelés nélkül (max.) | 6 min-1 / 1200 min-1 |
| Állapotvisszajelzés | Piros LED |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 4 kV |
| Szennyezettségi fok | 3 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 5 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Dielektromos szilárdság, terhelési/terhelési áramkör (AC, 1 perc) | 2,5 kVrms |
| Védettség | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 15 mm / 0,591 inch |
| Magasság | 86 mm / 3,386 inch |
| Mélység a DIN kalapsín felső részétől | 54 mm / 2,126 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | szürke |
| Tűzterhelés | 0,775 MJ |
| Tömeg | 45,7 g |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a várható környezeti hőmérséklet +20 K |
| Szabványok/előírások | EN 61010-2-201 EN 61810-1 EN 61373 UL 508 DNV |
| WAGO alaprelé | 788-180 |

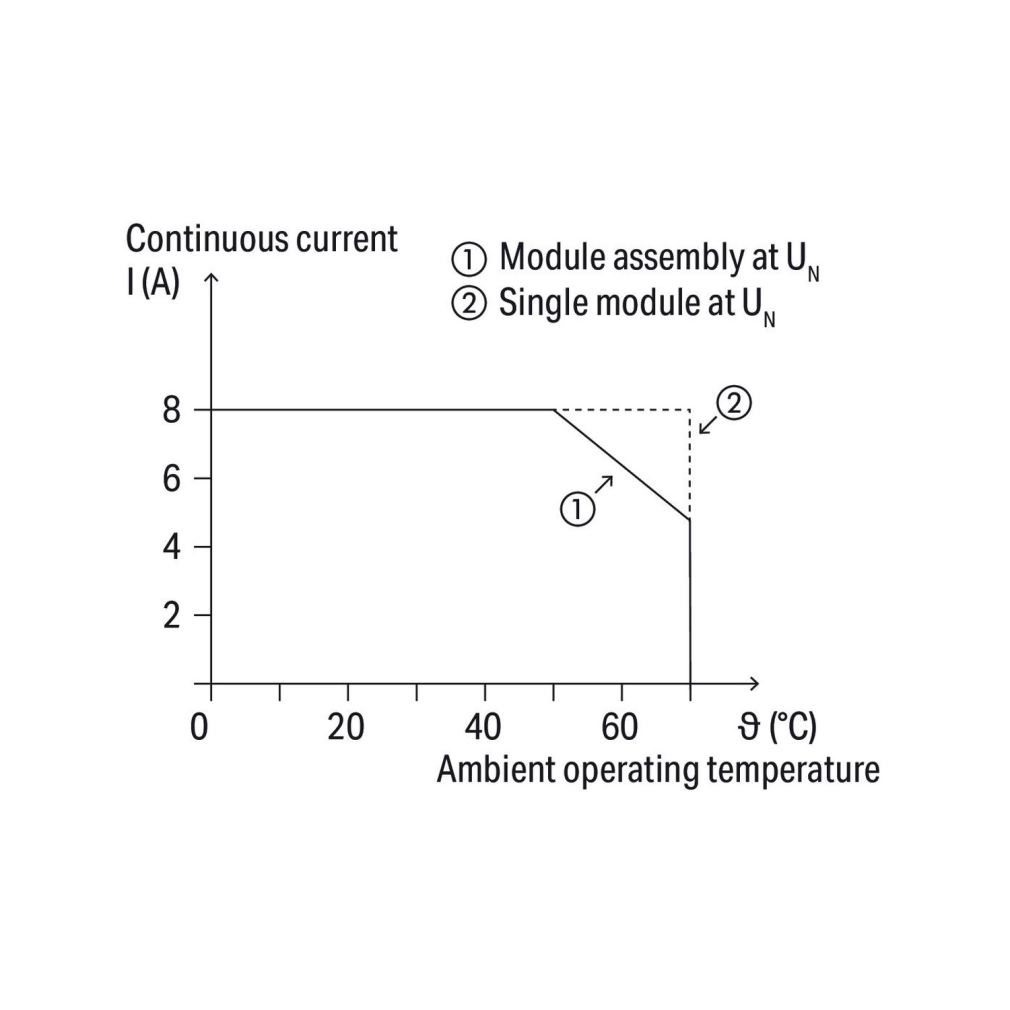

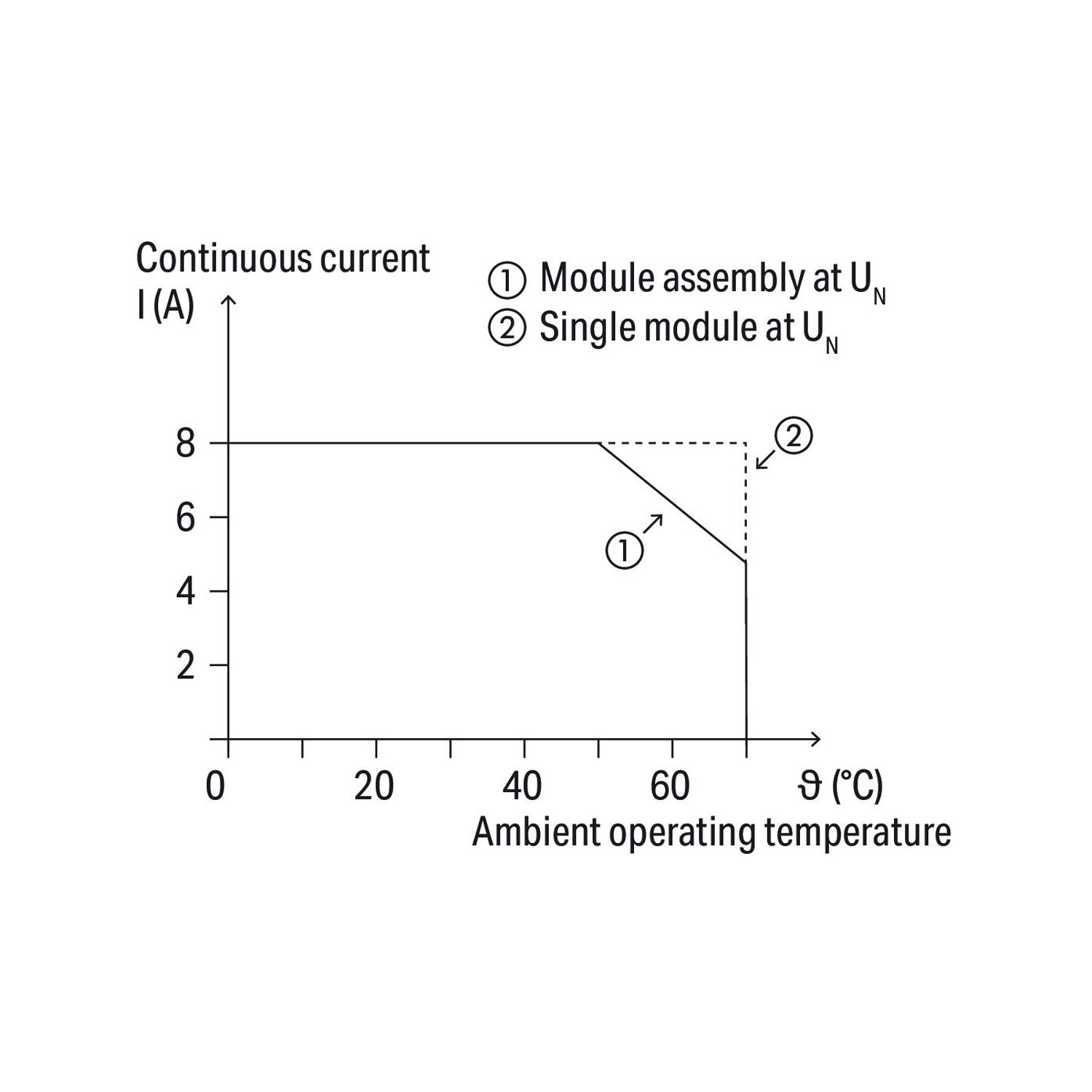

| Áramterhelhetőség feltétele | A tartós határáram nem hőmérséklettől és beépítési elrendezéstől független. A gyári görbe külön kezeli az UN melletti modulsort és az önálló modult. |

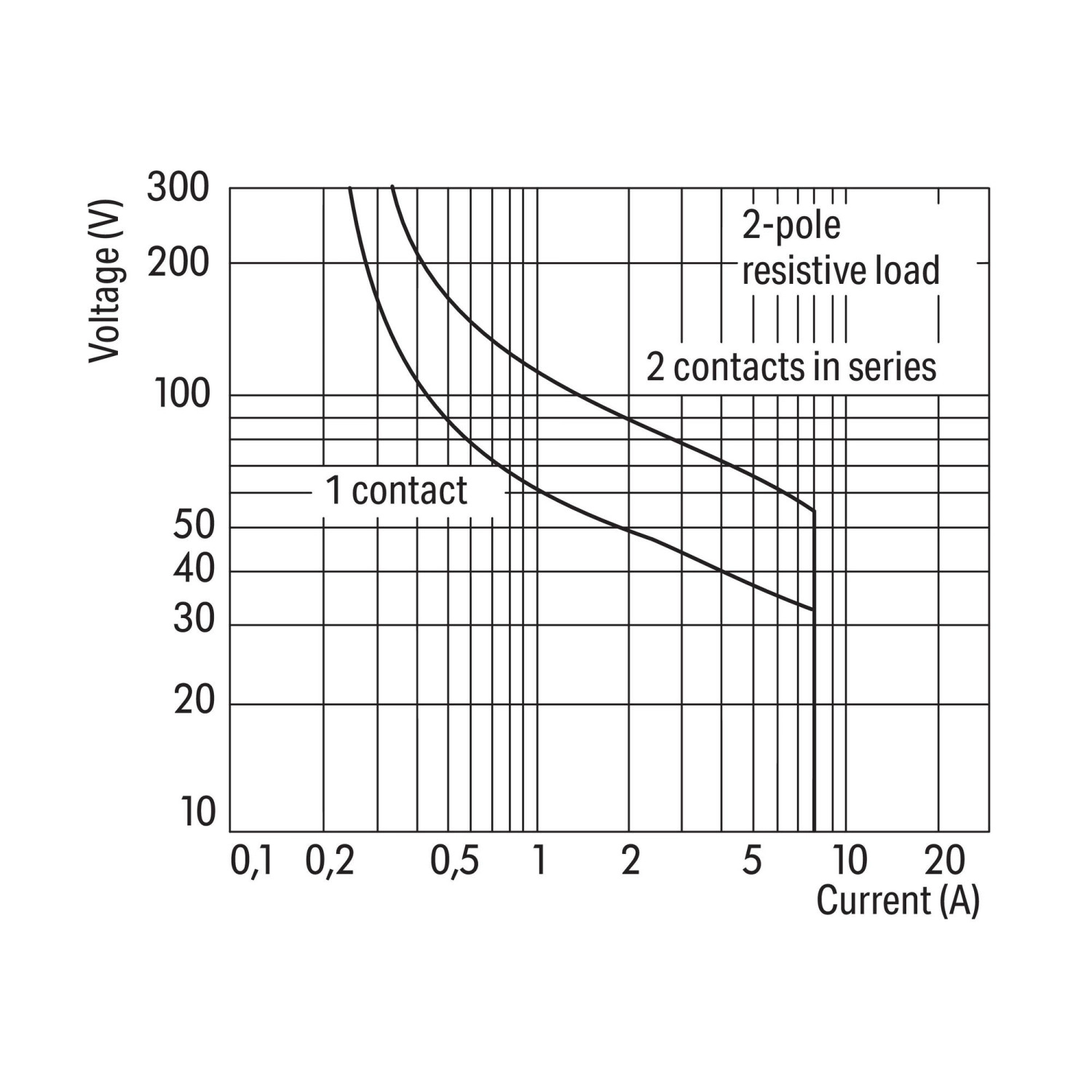

| DC kapcsolási terhelés | Ohmos DC-terhelésnél az egy érintkezőre és a két soros érintkezőre külön megadott gyári határgörbe érvényes; az AC 2000 VA érték nem DC teljesítményadat. |
| Szigetelés | Megerősített szigetelés a tekercs és érintkezők között |

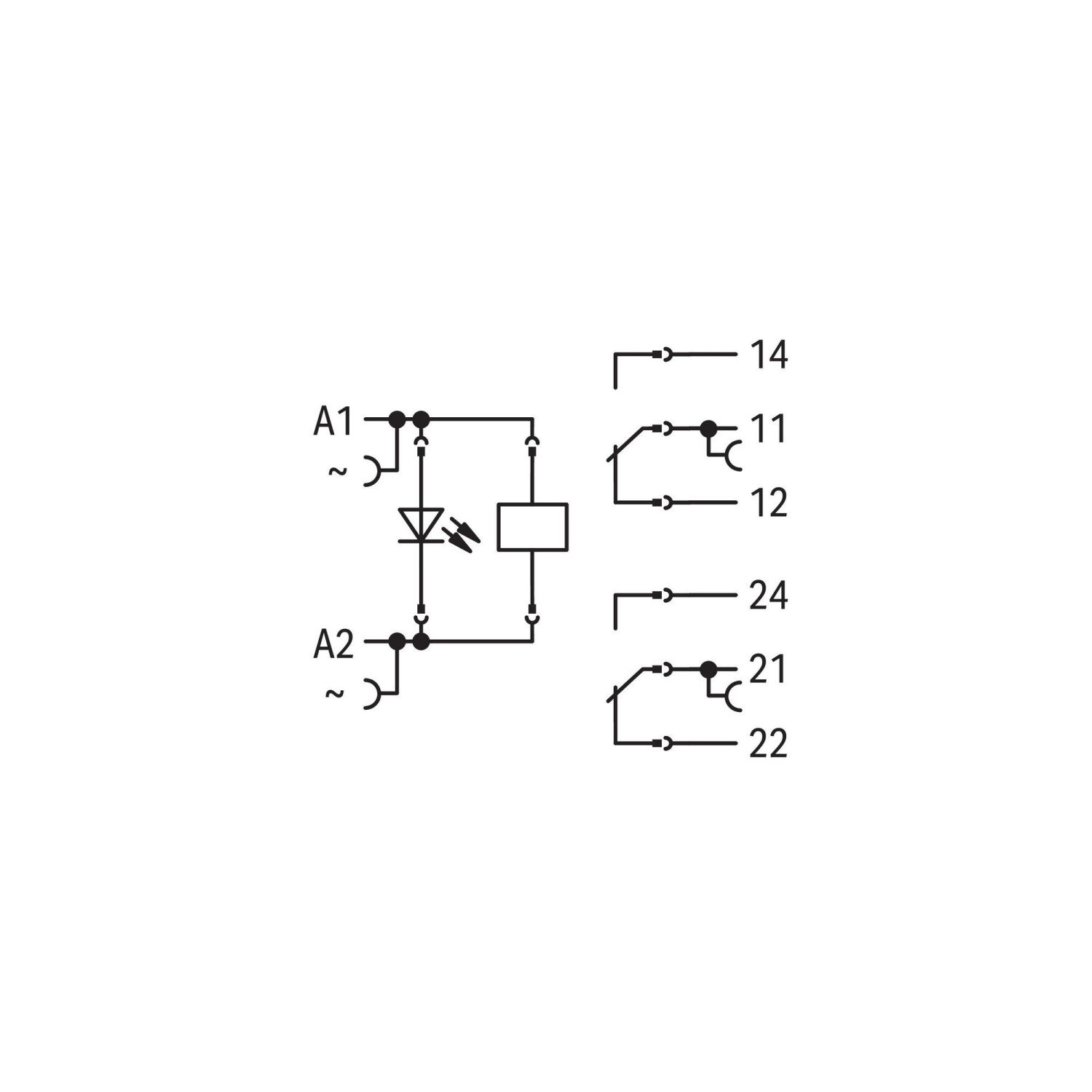

Kapocsjelölések
| Vezérlőcsatlakozás | A1 és A2: váltakozó feszültség |
|---|---|
| Első váltóérintkező | 11: közös;12: nyugalmi zárt;14: nyugalmi nyitott |
| Második váltóérintkező | 21: közös;22: nyugalmi zárt;24: nyugalmi nyitott |
Biztonság és alkalmazási feltételek
| Szomszédos relék szigetelése | Az egymás melletti relékben 250 V feletti feszültségnél elválasztólapot, például 209-191 típust használj a megerősített szigetelés követelményeihez. |
|---|---|
| Induktív terhelés | A relétekercsek és érintkezők védelméhez megfelelő védőáramkörrel csillapítsd az induktív terhelés káros hatását. |
Csatlakoztatás és kezelés
| Vezeték csatlakoztatása | A bemutatott működtetőszerszámmal nyisd a kapocspontot, és helyezd be a vezetéket. |
|---|---|
| Közösítés | A rövidrezáró áthidalóval közösítsd a megfelelő pontokat. |
| Jelölés | WMB Multi jelölőket és csoportjelölő-tartókat használj a jelöléshez. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03084 |
|---|---|
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 Vol.1 Sec.6 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| DNV | DNV Germany GmbH DNV-CG-0339,Aug.2021 TAA00001D1 |
Opcionális kiegészítők
| 788-180 | Alaprelé; Névleges bemeneti feszültség 230 VAC; 2 váltóérintkező; Tartós határáram: 8 A; Modulszélesség: 13 mm; Modulmagasság: 15 mm |
|---|---|
| 788-118 | Áthidaló; Áthidalási ponthoz; 2 irányú; 1-től 3-ig; szigetelt; világosszürke |
| 788-113 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 788-114 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 788-115 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 788-116 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 788-117 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-542 | Iker érvéghüvely; Hüvely 2 x 1 mm² / AWG 2 x 18; piros, szigetelt; 12 mm hosszú; piros |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 788-125 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros |
| 209-145 | Csoportjelölő-tartó; fehér |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; 0,1 vonalszélesség; fekete vonalszín |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 788-148 | Szűrőmodul; RC szűrőelem; Névleges feszültség: 230 VAC |
| 209-191 | Elválasztólap a szomszédos relék megerősített szigetelésének megadott feltételéhez |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 7439-92-1; 7440-43-9; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2',6,6'-tetrabróm-4,4'-izopropilidén-difenol; Kadmium; Ólom |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(a) |
| SCIP; Ausztria | b0e534fc-6e2a-476f-af3a-adc4f5ad784e |
| SCIP; Belgium | f5fb74a2-c3b0-40c0-98da-03976d135990 |
| SCIP; Bulgária | 19a69d1f-1eac-4af1-a82f-60b7cd39e307 |
| SCIP; Csehország | e9ac98ec-36be-424b-bf0a-c385a9fb437c |
| SCIP; Dánia | 97398917-a0b9-438b-a009-ec705113136d |
| SCIP; Finnország | 6d5f6774-30bf-43ed-a808-bbc48db312c5 |
| SCIP; Franciaország | 33f68cdd-e88a-4b75-9ddb-b9542e5e979b |
| SCIP; Németország | e244a908-f765-40c7-b634-d9738f4d9568 |
| SCIP; Magyarország | 62cbd900-173a-420f-aa49-b0385499542a |
| SCIP; Olaszország | 30a343f2-20a6-4847-a57e-6c4f35c2ab5b |
| SCIP; Hollandia | a241131d-fb8e-47da-99b3-176d01cbd59d |
| SCIP; Lengyelország | 18110e8e-0396-4ae3-9bcd-6399915f98d2 |
| SCIP; Románia | 4c1827a3-594e-47e5-93c0-87c8cd85c0df |
| SCIP; Svédország | a63b4428-d34d-484d-b9de-d06779aecb17 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen csupaszolási hossz tartozik hozzá?
9–10 mm.
Milyen csatlakozástechnikával készül?
Push-in CAGE CLAMP csatlakozással; a vezetékfajtához és bekötési módhoz tartozó feltételek külön érvényesek.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
Push-in CAGE CLAMP ® csatlakozás, piros LED állapotjelző
Névleges áram
8 A
Nyitóérintkezők száma
0
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
788-516
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
46 g/db
Cikkszám
4055143192378

Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 788-516 relémodul, 230 V AC, 2 váltóérintkező, 8 A tartós határáram, piros állapotjelzés, 15 mm széles, 2,5 mm², szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 788-516 |
| GTIN / EAN | 4055143192378 |
| Terméktípus | Két váltóérintkezős relémodul |
Műszaki és környezeti adatok
| Névleges bemeneti feszültség UN | 230 VAC |
|---|---|
| Bemeneti feszültségtartomány | ±10 % |
| Névleges bemeneti áram UN | 4 mA |
| Váltóérintkezők száma | 2 |
| Érintkező anyaga (relé) | AgNi 90/10 |
| Tartós határáram | 8 A |
| Bekapcsolási áram (rezisztív) (max.) (AC) | 15 A / 4 s |
| Kapcsolási feszültség (max.) | 250 VAC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 2000 VA; DC (lásd a terhelési görbét) |
| Felhasználási kategória | AC-15: 3 A / 250 VAC DC-13: 2 A / 24 VDC |
| Ajánlott minimum terhelés | 12 V / 10 mA |
| Behúzási idő (ált.) | 10 ms |
| Kiesési idő (ált.) | 35 ms |
| Prellezési idő (ált.) | 10 ms |
| Elektromos élettartam (NO; ohmos terhelés; 23 °C) | 10 x 10³ kapcsolási művelet |
| Mechanikai élettartam | 30 x 10⁶ kapcsolási művelet |
| Kapcsolási frekvencia terheléssel/terhelés nélkül (max.) | 6 min-1 / 1200 min-1 |
| Állapotvisszajelzés | Piros LED |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 4 kV |
| Szennyezettségi fok | 3 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 5 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Dielektromos szilárdság, terhelési/terhelési áramkör (AC, 1 perc) | 2,5 kVrms |
| Védettség | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 15 mm / 0,591 inch |
| Magasság | 86 mm / 3,386 inch |
| Mélység a DIN kalapsín felső részétől | 54 mm / 2,126 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | szürke |
| Tűzterhelés | 0,775 MJ |
| Tömeg | 45,7 g |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a várható környezeti hőmérséklet +20 K |
| Szabványok/előírások | EN 61010-2-201 EN 61810-1 EN 61373 UL 508 DNV |
| WAGO alaprelé | 788-180 |
| Áramterhelhetőség feltétele | A tartós határáram nem hőmérséklettől és beépítési elrendezéstől független. A gyári görbe külön kezeli az UN melletti modulsort és az önálló modult. |
| DC kapcsolási terhelés | Ohmos DC-terhelésnél az egy érintkezőre és a két soros érintkezőre külön megadott gyári határgörbe érvényes; az AC 2000 VA érték nem DC teljesítményadat. |
| Szigetelés | Megerősített szigetelés a tekercs és érintkezők között |
Kapocsjelölések
| Vezérlőcsatlakozás | A1 és A2: váltakozó feszültség |
|---|---|
| Első váltóérintkező | 11: közös;12: nyugalmi zárt;14: nyugalmi nyitott |
| Második váltóérintkező | 21: közös;22: nyugalmi zárt;24: nyugalmi nyitott |
Biztonság és alkalmazási feltételek
| Szomszédos relék szigetelése | Az egymás melletti relékben 250 V feletti feszültségnél elválasztólapot, például 209-191 típust használj a megerősített szigetelés követelményeihez. |
|---|---|
| Induktív terhelés | A relétekercsek és érintkezők védelméhez megfelelő védőáramkörrel csillapítsd az induktív terhelés káros hatását. |
Csatlakoztatás és kezelés
| Vezeték csatlakoztatása | A bemutatott működtetőszerszámmal nyisd a kapocspontot, és helyezd be a vezetéket. |
|---|---|
| Közösítés | A rövidrezáró áthidalóval közösítsd a megfelelő pontokat. |
| Jelölés | WMB Multi jelölőket és csoportjelölő-tartókat használj a jelöléshez. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03084 |
|---|---|
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 Vol.1 Sec.6 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| DNV | DNV Germany GmbH DNV-CG-0339,Aug.2021 TAA00001D1 |
Opcionális kiegészítők
| 788-180 | Alaprelé; Névleges bemeneti feszültség 230 VAC; 2 váltóérintkező; Tartós határáram: 8 A; Modulszélesség: 13 mm; Modulmagasság: 15 mm |
|---|---|
| 788-118 | Áthidaló; Áthidalási ponthoz; 2 irányú; 1-től 3-ig; szigetelt; világosszürke |
| 788-113 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 788-114 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 788-115 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 788-116 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 788-117 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-542 | Iker érvéghüvely; Hüvely 2 x 1 mm² / AWG 2 x 18; piros, szigetelt; 12 mm hosszú; piros |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 788-125 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros |
| 209-145 | Csoportjelölő-tartó; fehér |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; 0,1 vonalszélesség; fekete vonalszín |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 788-148 | Szűrőmodul; RC szűrőelem; Névleges feszültség: 230 VAC |
| 209-191 | Elválasztólap a szomszédos relék megerősített szigetelésének megadott feltételéhez |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85364900990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122334 |
|---|---|
| eCl@ss 10.0 | 27-37-16-01 |
| eCl@ss 9.0 | 27-37-16-01 |
| ETIM 9.0 | EC001437 |
| ETIM 10.0 | EC001437 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 7439-92-1; 7440-43-9; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2',6,6'-tetrabróm-4,4'-izopropilidén-difenol; Kadmium; Ólom |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(a) |
| SCIP; Ausztria | b0e534fc-6e2a-476f-af3a-adc4f5ad784e |
| SCIP; Belgium | f5fb74a2-c3b0-40c0-98da-03976d135990 |
| SCIP; Bulgária | 19a69d1f-1eac-4af1-a82f-60b7cd39e307 |
| SCIP; Csehország | e9ac98ec-36be-424b-bf0a-c385a9fb437c |
| SCIP; Dánia | 97398917-a0b9-438b-a009-ec705113136d |
| SCIP; Finnország | 6d5f6774-30bf-43ed-a808-bbc48db312c5 |
| SCIP; Franciaország | 33f68cdd-e88a-4b75-9ddb-b9542e5e979b |
| SCIP; Németország | e244a908-f765-40c7-b634-d9738f4d9568 |
| SCIP; Magyarország | 62cbd900-173a-420f-aa49-b0385499542a |
| SCIP; Olaszország | 30a343f2-20a6-4847-a57e-6c4f35c2ab5b |
| SCIP; Hollandia | a241131d-fb8e-47da-99b3-176d01cbd59d |
| SCIP; Lengyelország | 18110e8e-0396-4ae3-9bcd-6399915f98d2 |
| SCIP; Románia | 4c1827a3-594e-47e5-93c0-87c8cd85c0df |
| SCIP; Svédország | a63b4428-d34d-484d-b9de-d06779aecb17 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 788-516 relémodul, 230 V AC, 2 váltóérintkező, 8 A tartós határáram, piros állapotjelzés, 15 mm széles, 2,5 mm², szürke használati útmutató
Biztonság és alkalmazási feltételek
| Szomszédos relék szigetelése | Az egymás melletti relékben 250 V feletti feszültségnél elválasztólapot, például 209-191 típust használj a megerősített szigetelés követelményeihez. |
|---|---|
| Induktív terhelés | A relétekercsek és érintkezők védelméhez megfelelő védőáramkörrel csillapítsd az induktív terhelés káros hatását. |
Vezeték és csupaszolás
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
Saját kapocsjelölések
| Vezérlőcsatlakozás | A1 és A2: váltakozó feszültség |
|---|---|
| Első váltóérintkező | 11: közös;12: nyugalmi zárt;14: nyugalmi nyitott |
| Második váltóérintkező | 21: közös;22: nyugalmi zárt;24: nyugalmi nyitott |
Csatlakoztatás és kezelés
| Vezeték csatlakoztatása | A bemutatott működtetőszerszámmal nyisd a kapocspontot, és helyezd be a vezetéket. |
|---|---|
| Közösítés | A rövidrezáró áthidalóval közösítsd a megfelelő pontokat. |
| Jelölés | WMB Multi jelölőket és csoportjelölő-tartókat használj a jelöléshez. |
