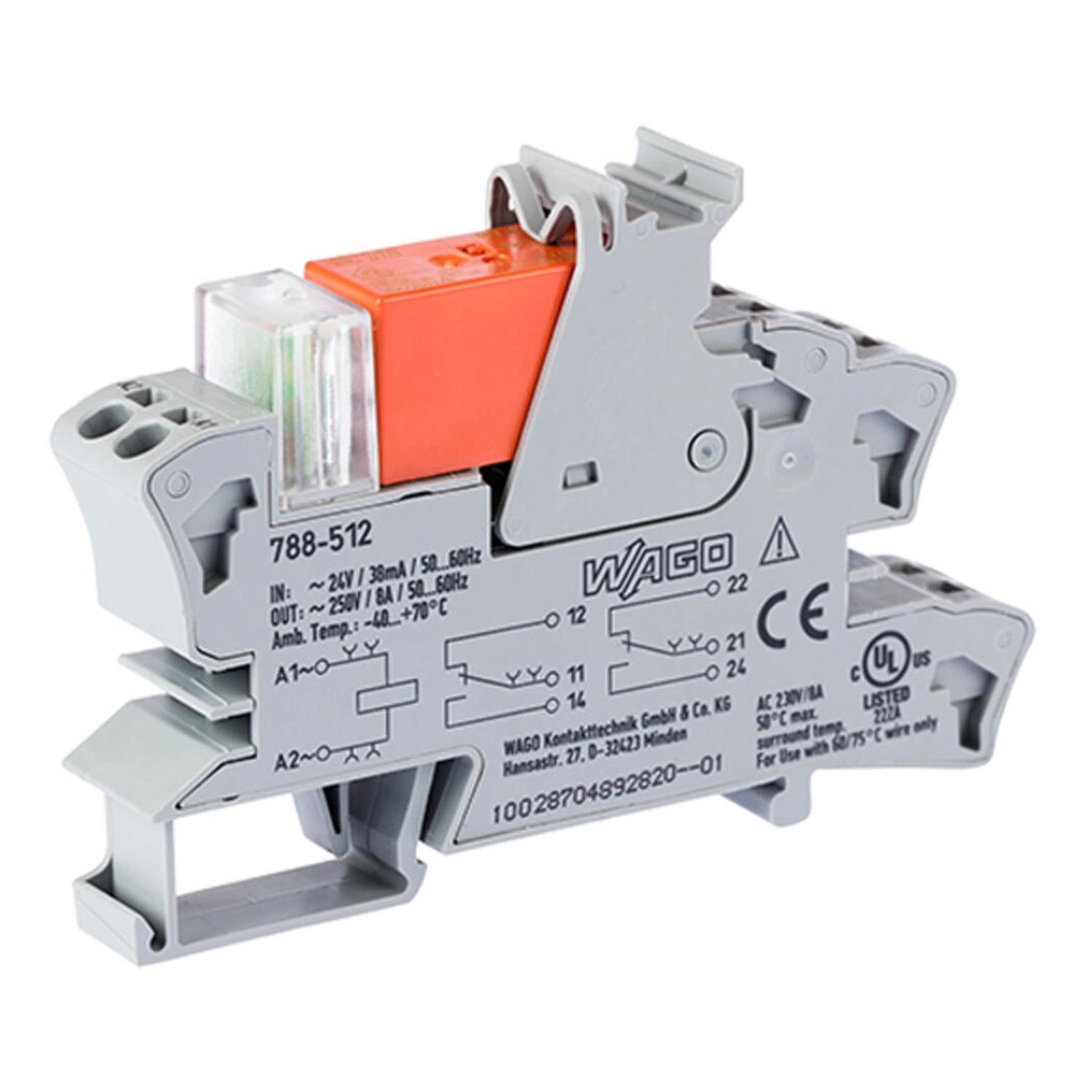

Wago 788-512 relémodul, 24 V AC, 2 váltóérintkező, 8 A tartós határáram, piros állapotjelzés, 15 mm széles, 2,5 mm², szürke
RRP:7 135 Ft
7 063 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
6 152 Ft
nettó 4 844 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WAGO 788-512 rel 24 VAC, szürke, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 788-512 24 V AC névleges bemenetű relémodul két váltóérintkezővel, piros LED-del és 8 A folyamatos határárammal. Push-in CAGE CLAMP csatlakozással készül.
Vezérlő áramkör
| Névleges bemeneti feszültség | 24 V AC |
|---|---|
| Bemeneti feszültségtartomány | ±10 % |
| Névleges bemeneti áram | 34 mA |
Terhelési áramkör
| Váltóérintkezők száma | 2 |
|---|---|
| Reléérintkező anyaga | AgNi 90/10 |
| Folyamatos határáram | 8 A; a hőmérséklet- és elrendezésfüggő terhelési görbe figyelembevételével. |
| Bekapcsolási áram (rezisztív) (max.) (AC) | 15 A / 4 s |
| Kapcsolási feszültség (max.) | 250 V AC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 2000 VA; DC: a feszültségfüggő terhelési határgörbe szerint |
| Alkalmazási kategóriák | AC-15: 3 A / 250 V AC; DC-13: 2 A / 24 V DC |
| Ajánlott minimum terhelés | 12 V / 10 mA |
| Behúzási idő (tipikus) | 10 ms |
| Kiesési idő (tipikus) | 35 ms |
| Érintkezőpattogási idő (tipikus) | 10 ms |
| Elektromos élettartam (NO; ohmos terhelés; 23 °C) | 10 × 10³ kapcsolási művelet |
| Mechanikai élettartam | 30 × 10⁶ kapcsolási művelet |
| Kapcsolási frekvencia terheléssel/terhelés nélkül (max.) | 6 min⁻¹ / 1200 min⁻¹ |
Kijelzés
| Állapotvisszajelzés | Piros LED |
|---|
Biztonság és védelem
| Méretezési feszültség | 250 V |
|---|---|
| Méretezési túlfeszültség | 4 kV |
| Szennyezettségi fok | 3 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 5 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Dielektromos szilárdság, terhelési/terhelési áramkör (AC, 1 perc) | 2,5 kVrms |
| Biztonsági információk | Ha az egymás melletti relékben a feszültség meghaladja a 250 V-ot, a megerősített szigetelés követelményeihez elválasztólapot, például 209-191-et kell használni. |
| Védettség | IP20 |
Vezetékek és csatlakozás
| Csatlakozástechnika | Push-in CAGE CLAMP |
|---|---|
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
Geometriai adatok
| Szélesség | 15 mm / 0,591 inch |
|---|---|
| Magasság | 86 mm / 3,386 inch |
| Mélység a DIN kalapsín felső részétől | 54 mm / 2,126 inch |
Mechanikai adatok
| Rögzítés típusa | DIN 35 kalapsín |
|---|
Anyagjellemzők
| Szín | szürke |
|---|---|
| Tűzterhelés | 0,827 MJ |
| Tömeg | 47,7 g |
Környezeti feltételek
| Környezeti hőmérséklet (UN üzemmódban) | -40 … +70 °C |
|---|---|
| Környezeti hőmérséklet (működési) UL esetén | -40 … +50 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | ≥ (T_környezeti + 20 K) |
Szabványok és előírások
| Szabványok/előírások | EN 61010-2-201 EN 61810-1 EN 61373 UL 508 DNV |
|---|
Alaprelé
| WAGO alaprelé | 788-172 |
|---|

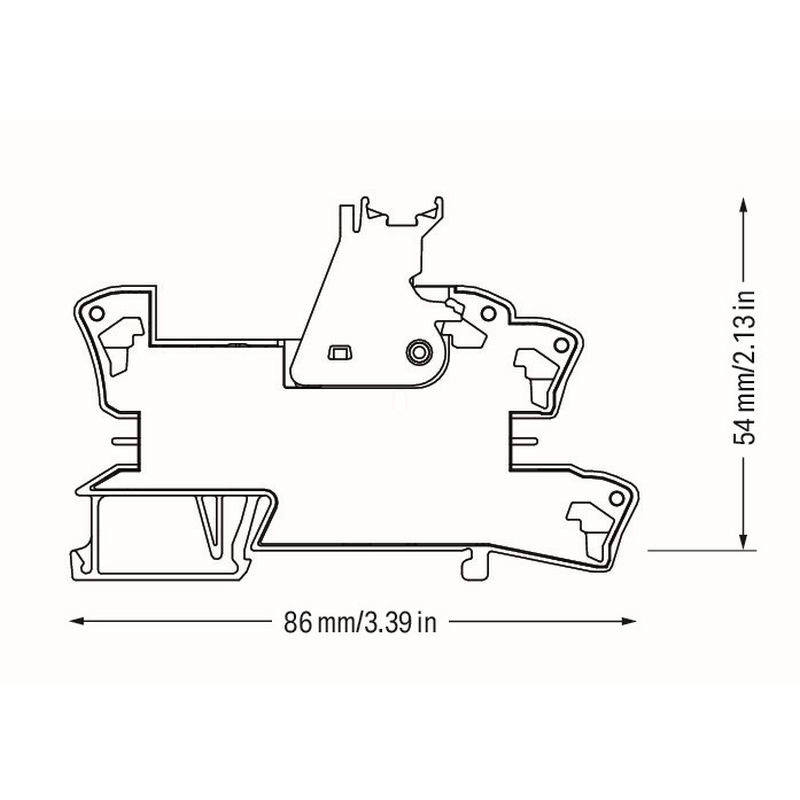

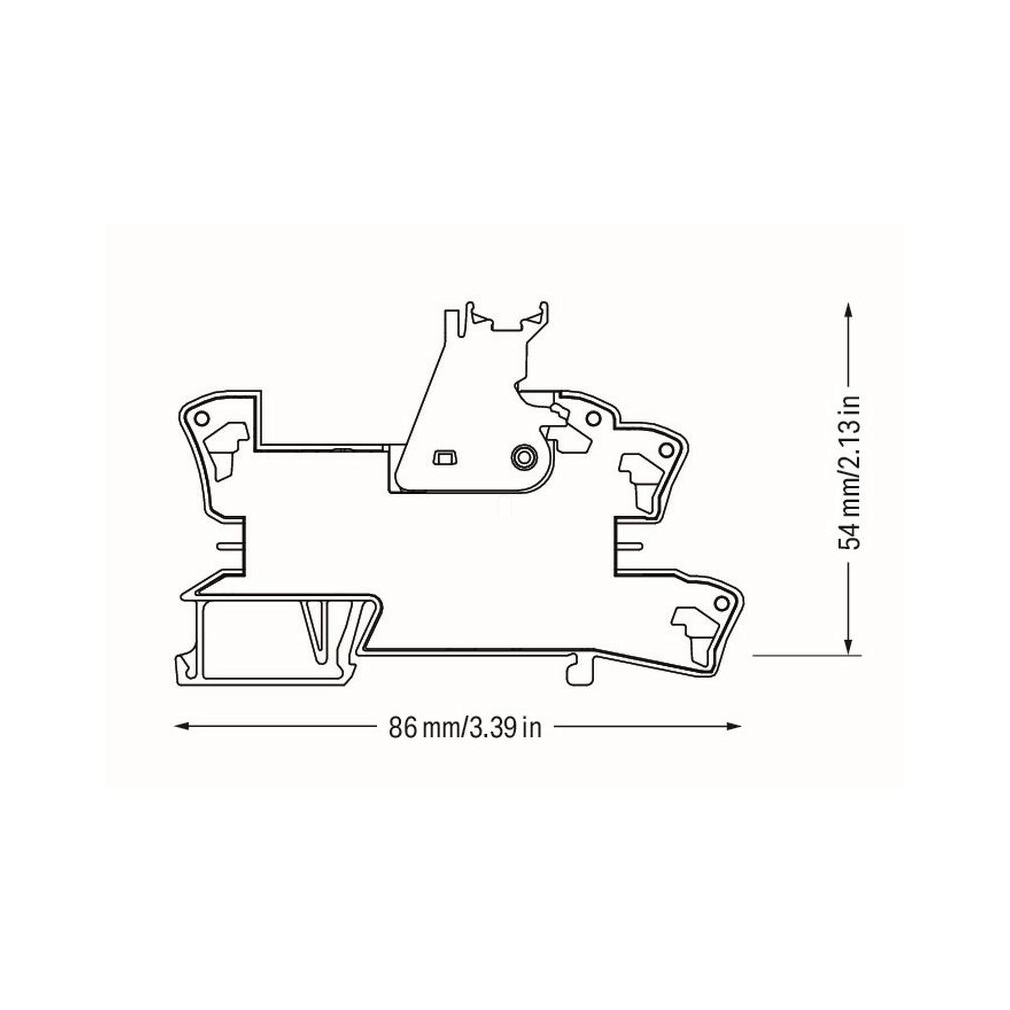

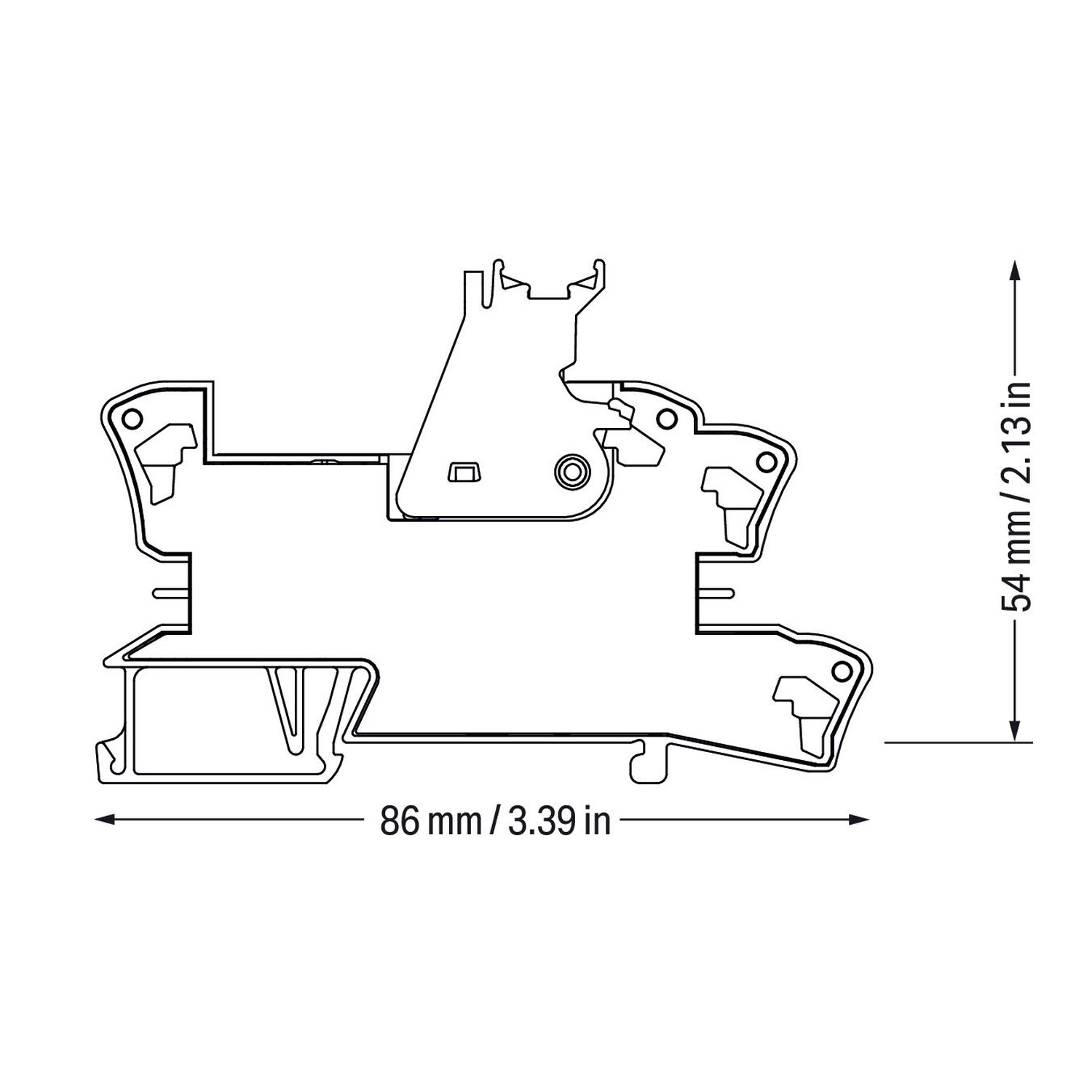

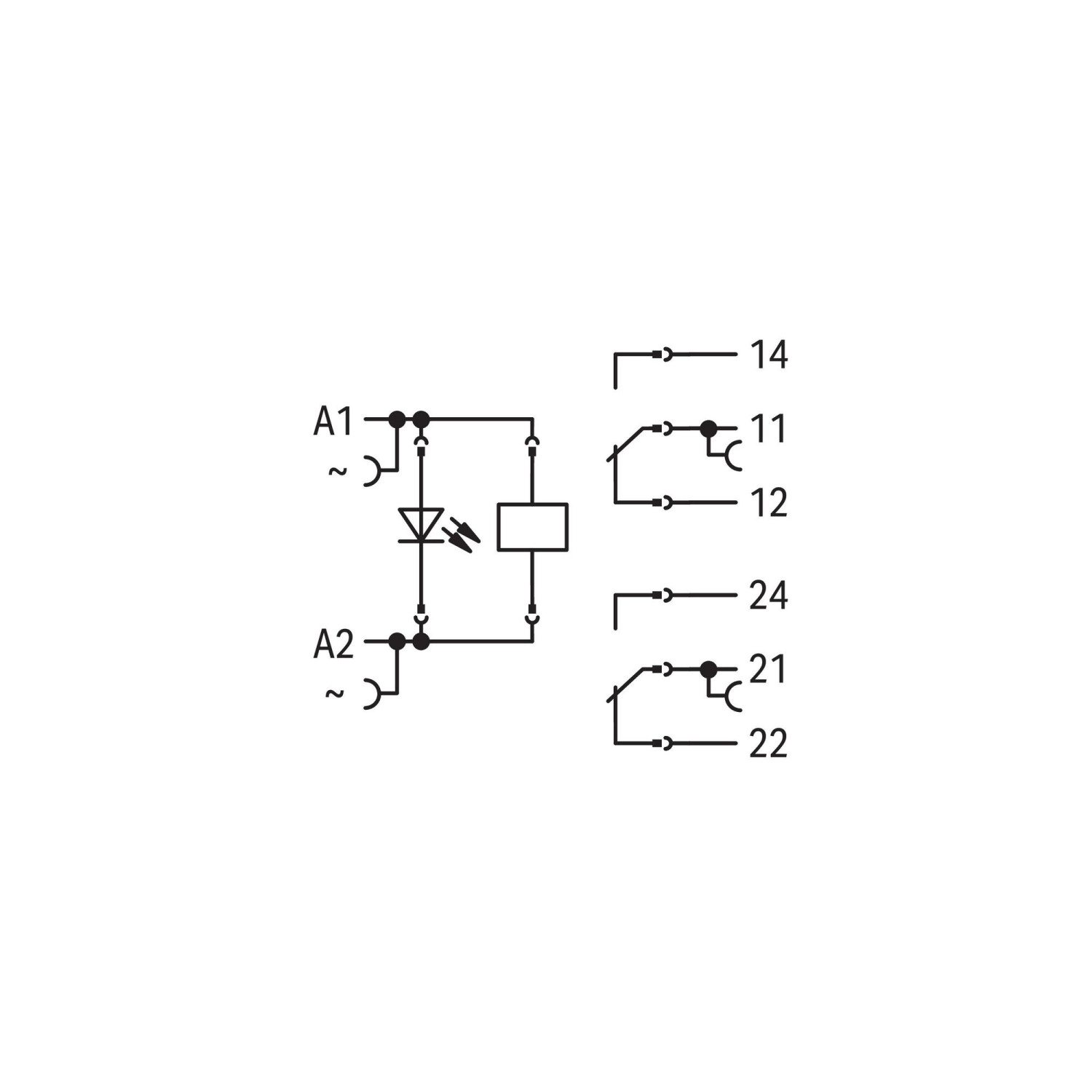

Kapcsolási rajz és méretábra

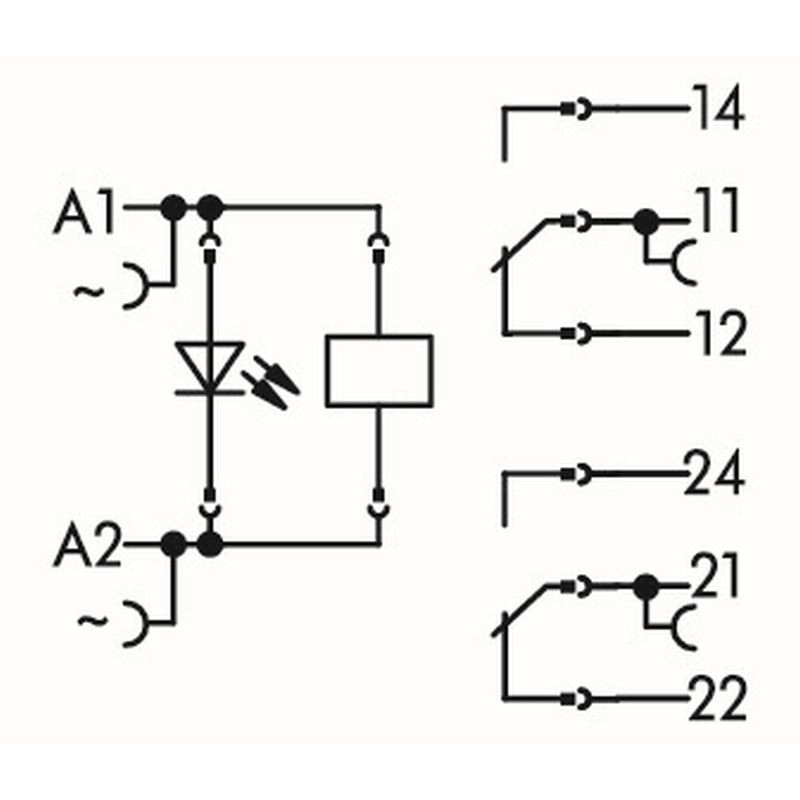

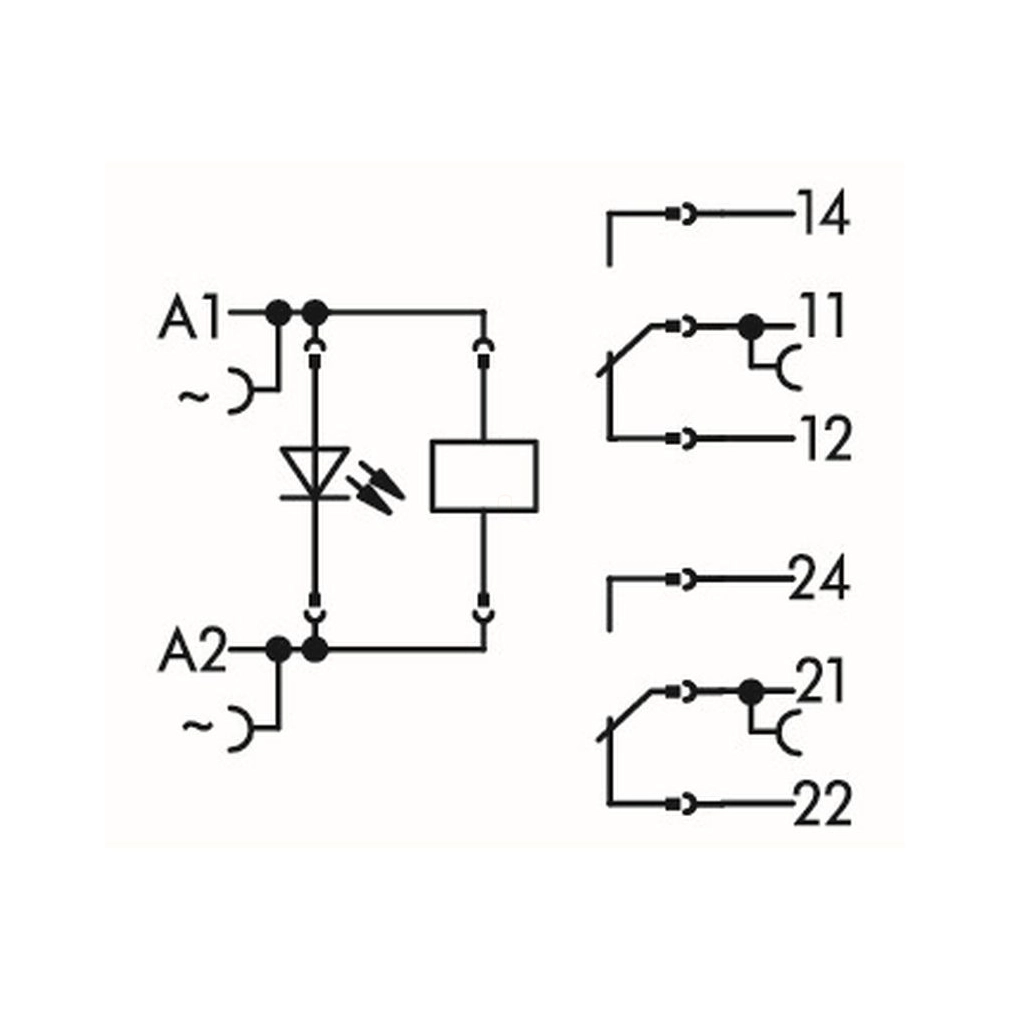

| Kapocsjelölések | Tekercs: A1 (~), A2 (~). Első váltóérintkező: 11 közös, 12 nyugalmi zárt, 14 nyugalmi nyitott; második: 21 közös, 22 nyugalmi zárt, 24 nyugalmi nyitott. |
|---|---|
| Méretábra feliratai | 86 mm / 3,39 inch; 54 mm / 2,13 inch |

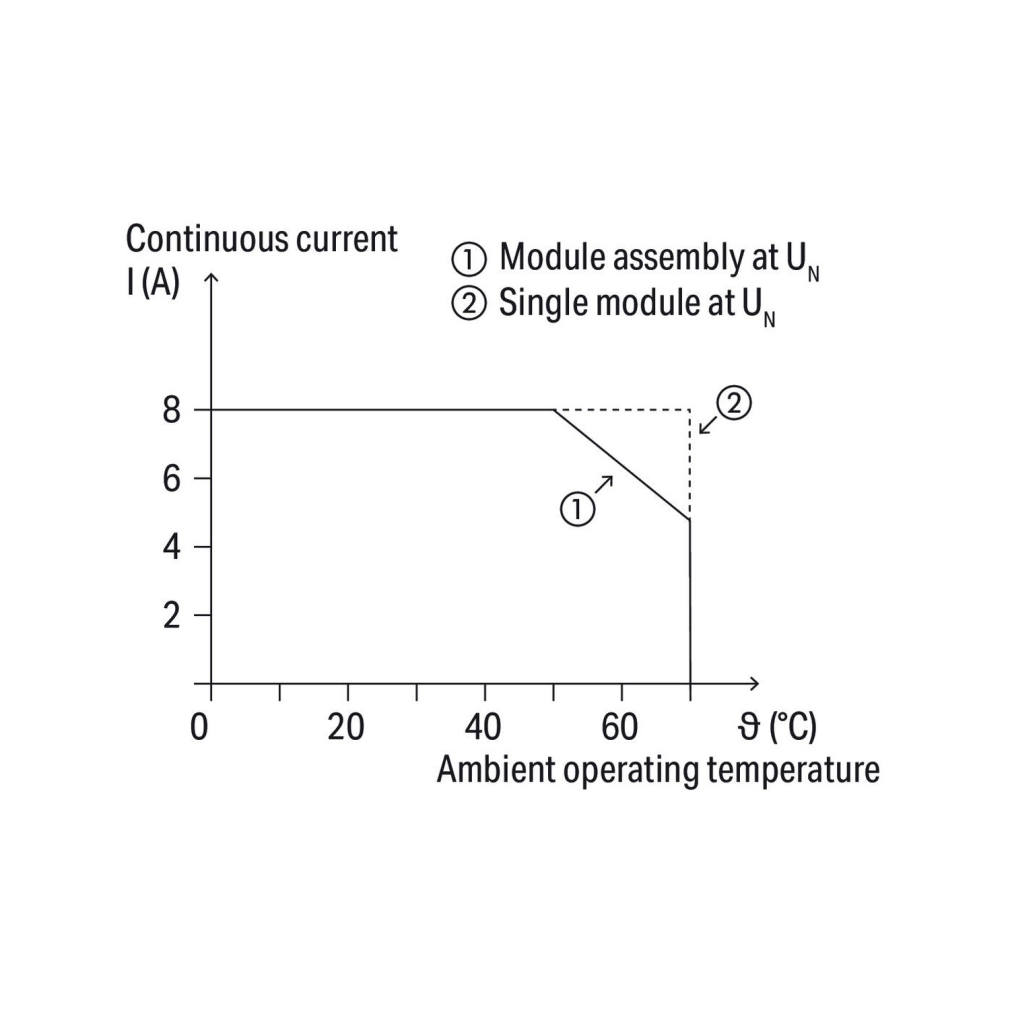

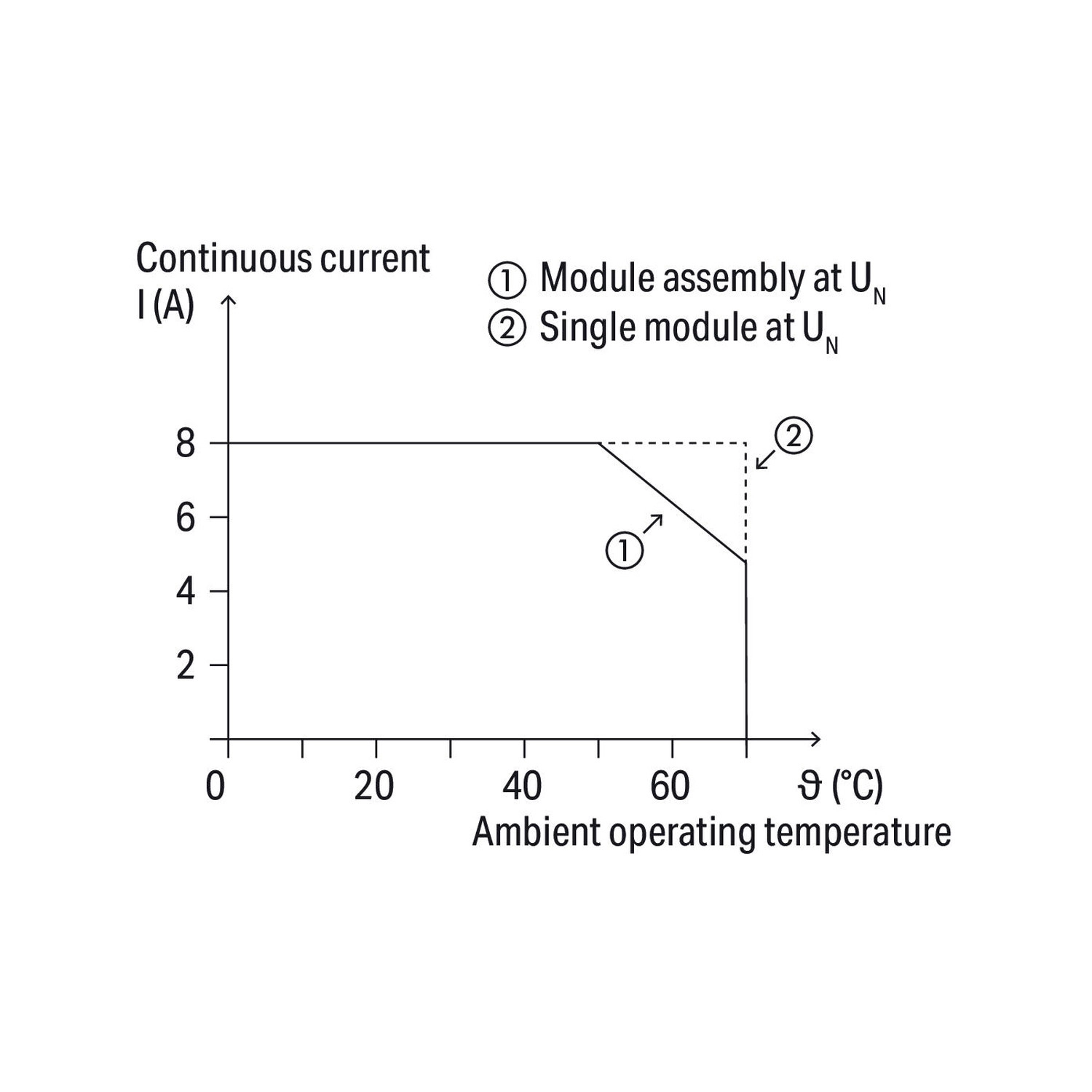

Terhelési görbék és feltételeik
| Áramterhelhetőségi görbe feltétele | Folyamatos áram a környezeti működési hőmérséklet függvényében, U_N névleges feszültségnél. Az 1-es görbe modulcsoportot, a 2-es egyedi modult jelöl. |
|---|---|
| Áramterhelhetőségi görbe; elrendezés | Az egyedi modul 8 A-es görbéje vízszintes; a modulcsoport 8 A-es vízszintes szakaszát magasabb hőmérsékleten csökkenő szakasz követi. |
| Áramtengely feliratai | 2; 4; 6; 8 A |
| Hőmérséklettengely feliratai | 0; 20; 40; 60 °C. A működési tartomány felső határa +70 °C; UL alkalmazásnál a külön megadott korlátozás érvényes. |

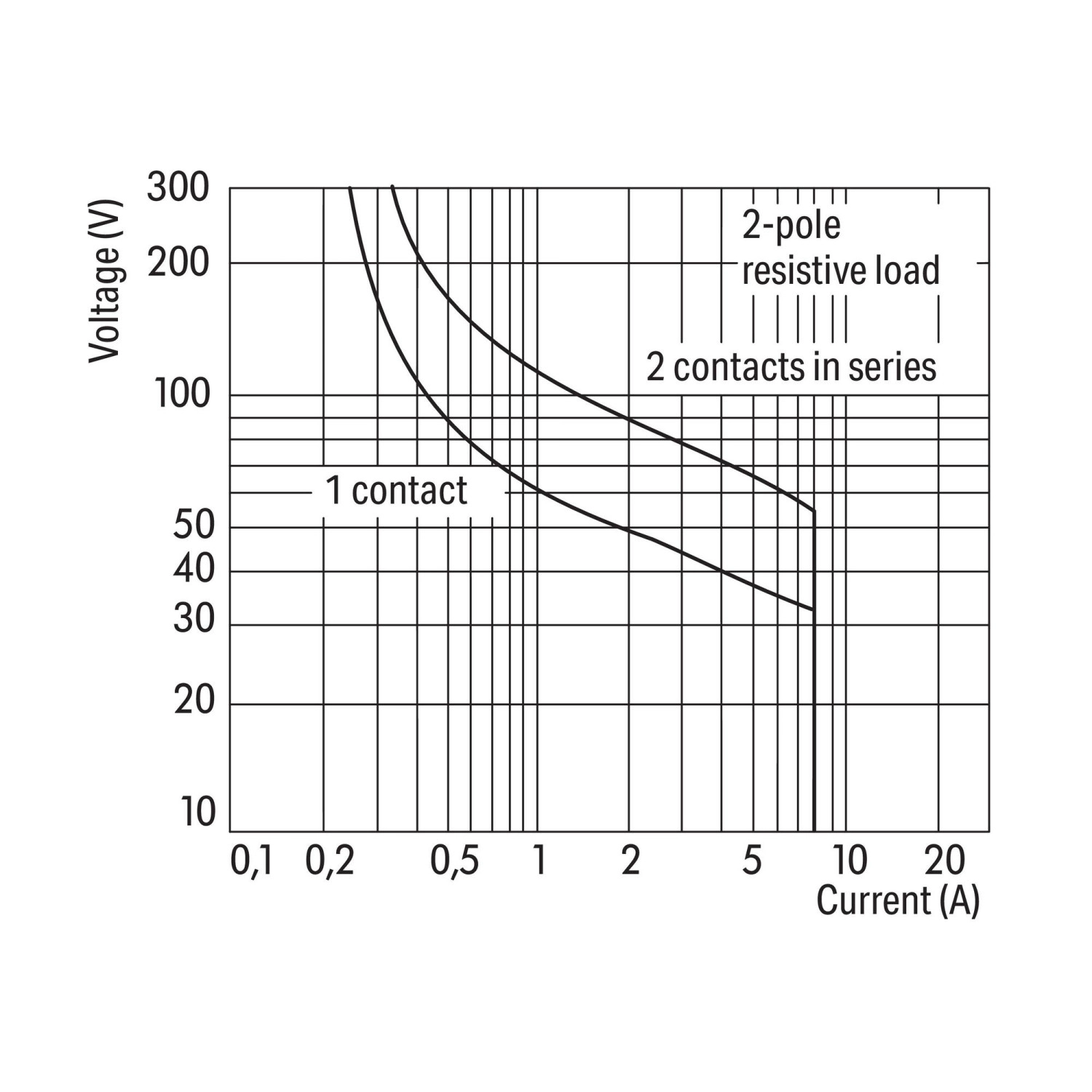

| Egyenáramú terhelési határgörbe | Ohmos DC terhelésre vonatkozik; a kapcsolható feszültség és áram egymástól függ. A görbe nem általános AC/DC terhelhetőségi névérték. |
| DC görbék elrendezése | Külön görbe egy érintkezőre és két sorba kötött érintkezőre, ohmos terheléssel. A két soros érintkező feltétele csak az így megjelölt görbére vonatkozik. |
| DC határgörbe tengelyei | Kapcsolási áram: 0,1; 0,2; 0,5; 1; 2; 5; 10; 20 A. Kapcsolási feszültség: 10; 20; 30; 40; 50; 100; 200; 300 V. A tengelyfeliratok nem önálló megengedett üzemi értékek. |
Biztonsági és alkalmazási feltételek
| Szomszédos relék közötti feszültség | Ha az egymás melletti relékben a feszültség meghaladja a 250 V-ot, a megerősített szigetelés követelményeihez elválasztólapot, például 209-191-et kell használni. |
|---|---|
| Tekercs és érintkezők közötti szigetelés | Megerősített szigetelés. |
| Induktív terhelés | A relétekercsek és érintkezők védelméhez az induktív terhelés káros hatásai ellen megfelelő védőáramkör szükséges. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03084 |
|---|---|
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 Vol.1 Sec.6 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| DNV | DNV Germany GmbH DNV-CG-0339,Aug.2021 TAA00001D1 |
| PRS | Polski Rejestr Statków - TE/1098/880590/23 |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül |
|---|---|
| SCIP; Ausztria | 138854ad-fe25-40cb-90a6-6e03e8a47315 |
| SCIP; Belgium | 733aa775-f570-4d09-ad68-ef1ea76c9646 |
| SCIP; Bulgária | 8b0d87ac-0253-4ae9-9bfe-a545e33a5038 |
| SCIP; Csehország | b28923b9-133d-424a-ab3a-400ab993b523 |
| SCIP; Dánia | b0ba3e53-ba13-49bd-b9f7-d98e9def9abb |
| SCIP; Finnország | e415852b-a4d9-4256-89b1-636210ee94d8 |
| SCIP; Franciaország | bf734a02-23de-4d22-af63-38adb4107345 |
| SCIP; Németország | 928cccb2-9eab-42dc-93f3-fa95ed01dd6b |
| SCIP; Magyarország | aabaecf4-dd9e-4499-94f4-821b28e59063 |
| SCIP; Olaszország | d603cc10-32d1-40f1-b9e8-f376b886193e |
| SCIP; Hollandia | 7a182fff-b4a9-49ea-aa50-d1d07858cbc4 |
| SCIP; Lengyelország | 76aa8fd7-5246-4d81-9aed-aa200ebb1263 |
| SCIP; Románia | f02f98e7-ea07-437b-b54e-6387f376f32a |
| SCIP; Svédország | eae4bed4-3343-4140-a849-3bd0a71e4818 |
Opcionális kiegészítők
| 788-118 | Áthidaló; Áthidalási ponthoz; 2 irányú; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 788-113 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 788-114 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 788-115 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 788-116 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 788-117 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-542 | Iker érvéghüvely; hüvely 2 x 1 mm² / AWG 2 x 18; piros, szigetelt; 12 mm hosszú; piros |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 788-123 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültség: 24 VAC |
| 209-145 | Csoportjelölő-tartó; fehér |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; vonalszélesség 0,1; fekete vonalszín |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 788-148 | Szűrőmodul; RC szűrőelem; Névleges feszültség: 230 VAC |
| 209-191 | Elválasztólap a szomszédos relék közötti, 250 V-ot meghaladó feszültség esetén szükséges megerősített szigeteléshez. |
| 788-172 | Az adatlapban megadott WAGO alaprelé. |
Bekötés, közösítés és jelölés
| Vezetékbekötés | A vezetékbekötési ábra érvéghüvelyes vezeték behelyezését mutatja a Push-in CAGE CLAMP vezetéknyílásába. |
|---|---|
| Közösítés | A modulok rövidrezáró áthidalókkal közösíthetők, az áthidalási pontoknál. |
| Jelölés | WMB Multi jelölők és csoportjelölő-tartók használhatók. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen csatlakozást használ?
Push-in CAGE CLAMP csatlakozást, 9–10 mm csupaszolási hosszal.
Mekkora a modulszélesség?
15 mm.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
Push-in CAGE CLAMP ® csatlakozás, piros LED állapotjelző
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
788-512
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
47,66 g/db
Cikkszám
4045454424145

Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 788-512 relémodul, 24 V AC, 2 váltóérintkező, 8 A tartós határáram, piros állapotjelzés, 15 mm széles, 2,5 mm², szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 788-512 |
| GTIN / EAN | 4045454424145 |
| Terméktípus | Relémodul |
Vezérlő áramkör
| Névleges bemeneti feszültség | 24 V AC |
|---|---|
| Bemeneti feszültségtartomány | ±10 % |
| Névleges bemeneti áram | 34 mA |
Terhelési áramkör
| Váltóérintkezők száma | 2 |
|---|---|
| Reléérintkező anyaga | AgNi 90/10 |
| Folyamatos határáram | 8 A; a hőmérséklet- és elrendezésfüggő terhelési görbe figyelembevételével. |
| Bekapcsolási áram (rezisztív) (max.) (AC) | 15 A / 4 s |
| Kapcsolási feszültség (max.) | 250 V AC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 2000 VA; DC: a feszültségfüggő terhelési határgörbe szerint |
| Alkalmazási kategóriák | AC-15: 3 A / 250 V AC; DC-13: 2 A / 24 V DC |
| Ajánlott minimum terhelés | 12 V / 10 mA |
| Behúzási idő (tipikus) | 10 ms |
| Kiesési idő (tipikus) | 35 ms |
| Érintkezőpattogási idő (tipikus) | 10 ms |
| Elektromos élettartam (NO; ohmos terhelés; 23 °C) | 10 × 10³ kapcsolási művelet |
| Mechanikai élettartam | 30 × 10⁶ kapcsolási művelet |
| Kapcsolási frekvencia terheléssel/terhelés nélkül (max.) | 6 min⁻¹ / 1200 min⁻¹ |
Kijelzés
| Állapotvisszajelzés | Piros LED |
|---|
Biztonság és védelem
| Méretezési feszültség | 250 V |
|---|---|
| Méretezési túlfeszültség | 4 kV |
| Szennyezettségi fok | 3 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 5 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Dielektromos szilárdság, terhelési/terhelési áramkör (AC, 1 perc) | 2,5 kVrms |
| Biztonsági információk | Ha az egymás melletti relékben a feszültség meghaladja a 250 V-ot, a megerősített szigetelés követelményeihez elválasztólapot, például 209-191-et kell használni. |
| Védettség | IP20 |
Vezetékek és csatlakozás
| Csatlakozástechnika | Push-in CAGE CLAMP |
|---|---|
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
Geometriai adatok
| Szélesség | 15 mm / 0,591 inch |
|---|---|
| Magasság | 86 mm / 3,386 inch |
| Mélység a DIN kalapsín felső részétől | 54 mm / 2,126 inch |
Mechanikai adatok
| Rögzítés típusa | DIN 35 kalapsín |
|---|
Anyagjellemzők
| Szín | szürke |
|---|---|
| Tűzterhelés | 0,827 MJ |
| Tömeg | 47,7 g |
Környezeti feltételek
| Környezeti hőmérséklet (UN üzemmódban) | -40 … +70 °C |
|---|---|
| Környezeti hőmérséklet (működési) UL esetén | -40 … +50 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | ≥ (T_környezeti + 20 K) |
Szabványok és előírások
| Szabványok/előírások | EN 61010-2-201 EN 61810-1 EN 61373 UL 508 DNV |
|---|
Alaprelé
| WAGO alaprelé | 788-172 |
|---|
Kapcsolási rajz és méretábra
| Kapocsjelölések | Tekercs: A1 (~), A2 (~). Első váltóérintkező: 11 közös, 12 nyugalmi zárt, 14 nyugalmi nyitott; második: 21 közös, 22 nyugalmi zárt, 24 nyugalmi nyitott. |
|---|---|
| Méretábra feliratai | 86 mm / 3,39 inch; 54 mm / 2,13 inch |
Terhelési görbék és feltételeik
| Áramterhelhetőségi görbe feltétele | Folyamatos áram a környezeti működési hőmérséklet függvényében, U_N névleges feszültségnél. Az 1-es görbe modulcsoportot, a 2-es egyedi modult jelöl. |
|---|---|
| Áramterhelhetőségi görbe; elrendezés | Az egyedi modul 8 A-es görbéje vízszintes; a modulcsoport 8 A-es vízszintes szakaszát magasabb hőmérsékleten csökkenő szakasz követi. |
| Áramtengely feliratai | 2; 4; 6; 8 A |
| Hőmérséklettengely feliratai | 0; 20; 40; 60 °C. A működési tartomány felső határa +70 °C; UL alkalmazásnál a külön megadott korlátozás érvényes. |
| Egyenáramú terhelési határgörbe | Ohmos DC terhelésre vonatkozik; a kapcsolható feszültség és áram egymástól függ. A görbe nem általános AC/DC terhelhetőségi névérték. |
| DC görbék elrendezése | Külön görbe egy érintkezőre és két sorba kötött érintkezőre, ohmos terheléssel. A két soros érintkező feltétele csak az így megjelölt görbére vonatkozik. |
| DC határgörbe tengelyei | Kapcsolási áram: 0,1; 0,2; 0,5; 1; 2; 5; 10; 20 A. Kapcsolási feszültség: 10; 20; 30; 40; 50; 100; 200; 300 V. A tengelyfeliratok nem önálló megengedett üzemi értékek. |
Biztonsági és alkalmazási feltételek
| Szomszédos relék közötti feszültség | Ha az egymás melletti relékben a feszültség meghaladja a 250 V-ot, a megerősített szigetelés követelményeihez elválasztólapot, például 209-191-et kell használni. |
|---|---|
| Tekercs és érintkezők közötti szigetelés | Megerősített szigetelés. |
| Induktív terhelés | A relétekercsek és érintkezők védelméhez az induktív terhelés káros hatásai ellen megfelelő védőáramkör szükséges. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03084 |
|---|---|
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 Vol.1 Sec.6 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| DNV | DNV Germany GmbH DNV-CG-0339,Aug.2021 TAA00001D1 |
| PRS | Polski Rejestr Statków - TE/1098/880590/23 |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül |
|---|---|
| SCIP; Ausztria | 138854ad-fe25-40cb-90a6-6e03e8a47315 |
| SCIP; Belgium | 733aa775-f570-4d09-ad68-ef1ea76c9646 |
| SCIP; Bulgária | 8b0d87ac-0253-4ae9-9bfe-a545e33a5038 |
| SCIP; Csehország | b28923b9-133d-424a-ab3a-400ab993b523 |
| SCIP; Dánia | b0ba3e53-ba13-49bd-b9f7-d98e9def9abb |
| SCIP; Finnország | e415852b-a4d9-4256-89b1-636210ee94d8 |
| SCIP; Franciaország | bf734a02-23de-4d22-af63-38adb4107345 |
| SCIP; Németország | 928cccb2-9eab-42dc-93f3-fa95ed01dd6b |
| SCIP; Magyarország | aabaecf4-dd9e-4499-94f4-821b28e59063 |
| SCIP; Olaszország | d603cc10-32d1-40f1-b9e8-f376b886193e |
| SCIP; Hollandia | 7a182fff-b4a9-49ea-aa50-d1d07858cbc4 |
| SCIP; Lengyelország | 76aa8fd7-5246-4d81-9aed-aa200ebb1263 |
| SCIP; Románia | f02f98e7-ea07-437b-b54e-6387f376f32a |
| SCIP; Svédország | eae4bed4-3343-4140-a849-3bd0a71e4818 |
Opcionális kiegészítők
| 788-118 | Áthidaló; Áthidalási ponthoz; 2 irányú; 1-től 3-ig; szigetelt; világosszürke |
|---|---|
| 788-113 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 788-114 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 788-115 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 788-116 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 788-117 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-542 | Iker érvéghüvely; hüvely 2 x 1 mm² / AWG 2 x 18; piros, szigetelt; 12 mm hosszú; piros |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 788-123 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültség: 24 VAC |
| 209-145 | Csoportjelölő-tartó; fehér |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; vonalszélesség 0,1; fekete vonalszín |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; vízszintes jelölés; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; 50 m tekercsen; nem nyújtható; üres; bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 788-148 | Szűrőmodul; RC szűrőelem; Névleges feszültség: 230 VAC |
| 209-191 | Elválasztólap a szomszédos relék közötti, 250 V-ot meghaladó feszültség esetén szükséges megerősített szigeteléshez. |
| 788-172 | Az adatlapban megadott WAGO alaprelé. |
Bekötés, közösítés és jelölés
| Vezetékbekötés | A vezetékbekötési ábra érvéghüvelyes vezeték behelyezését mutatja a Push-in CAGE CLAMP vezetéknyílásába. |
|---|---|
| Közösítés | A modulok rövidrezáró áthidalókkal közösíthetők, az áthidalási pontoknál. |
| Jelölés | WMB Multi jelölők és csoportjelölő-tartók használhatók. |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85364900990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122334 |
|---|---|
| eCl@ss 10.0 | 27-37-16-01 |
| eCl@ss 9.0 | 27-37-16-01 |
| ETIM 9.0 | EC001437 |
| ETIM 10.0 | EC001437 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 788-512 relémodul, 24 V AC, 2 váltóérintkező, 8 A tartós határáram, piros állapotjelzés, 15 mm széles, 2,5 mm², szürke használati útmutató
Biztonság és alkalmazási feltételek
| Szomszédos relék közötti feszültség | Ha az egymás melletti relékben a feszültség meghaladja a 250 V-ot, a megerősített szigetelés követelményeihez elválasztólapot, például 209-191-et kell használni. |
|---|---|
| Tekercs és érintkezők közötti szigetelés | Megerősített szigetelés. |
| Induktív terhelés | A relétekercsek és érintkezők védelméhez az induktív terhelés káros hatásai ellen megfelelő védőáramkör szükséges. |
Vezetékek és kapocsazonosítás
| Csatlakozástechnika | Push-in CAGE CLAMP |
|---|---|
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Kapocsjelölések | Tekercs: A1 (~), A2 (~). Első váltóérintkező: 11 közös, 12 nyugalmi zárt, 14 nyugalmi nyitott; második: 21 közös, 22 nyugalmi zárt, 24 nyugalmi nyitott. |
Bekötés, közösítés és jelölés
| Vezetékbekötés | A vezetékbekötési ábra érvéghüvelyes vezeték behelyezését mutatja a Push-in CAGE CLAMP vezetéknyílásába. |
|---|---|
| Közösítés | A modulok rövidrezáró áthidalókkal közösíthetők, az áthidalási pontoknál. |
| Jelölés | WMB Multi jelölők és csoportjelölő-tartók használhatók. |
Terhelési feltételek
| Áramterhelhetőségi görbe feltétele | Folyamatos áram a környezeti működési hőmérséklet függvényében, U_N névleges feszültségnél. Az 1-es görbe modulcsoportot, a 2-es egyedi modult jelöl. |
|---|---|
| Áramterhelhetőségi görbe; elrendezés | Az egyedi modul 8 A-es görbéje vízszintes; a modulcsoport 8 A-es vízszintes szakaszát magasabb hőmérsékleten csökkenő szakasz követi. |
| Áramtengely feliratai | 2; 4; 6; 8 A |
| Hőmérséklettengely feliratai | 0; 20; 40; 60 °C. A működési tartomány felső határa +70 °C; UL alkalmazásnál a külön megadott korlátozás érvényes. |
| Egyenáramú terhelési határgörbe | Ohmos DC terhelésre vonatkozik; a kapcsolható feszültség és áram egymástól függ. A görbe nem általános AC/DC terhelhetőségi névérték. |
| DC görbék elrendezése | Külön görbe egy érintkezőre és két sorba kötött érintkezőre, ohmos terheléssel. A két soros érintkező feltétele csak az így megjelölt görbére vonatkozik. |
| DC határgörbe tengelyei | Kapcsolási áram: 0,1; 0,2; 0,5; 1; 2; 5; 10; 20 A. Kapcsolási feszültség: 10; 20; 30; 40; 50; 100; 200; 300 V. A tengelyfeliratok nem önálló megengedett üzemi értékek. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
