Wago 788-384 relémodul kényszervezetett érintkezőkkel, 24 V DC, 2 váltóérintkező, 6 A tartós határáram, piros állapotjelzés, 15 mm széles, 2,5 mm², szürke
RRP:19 318 Ft
19 125 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
16 657 Ft
nettó 13 116 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

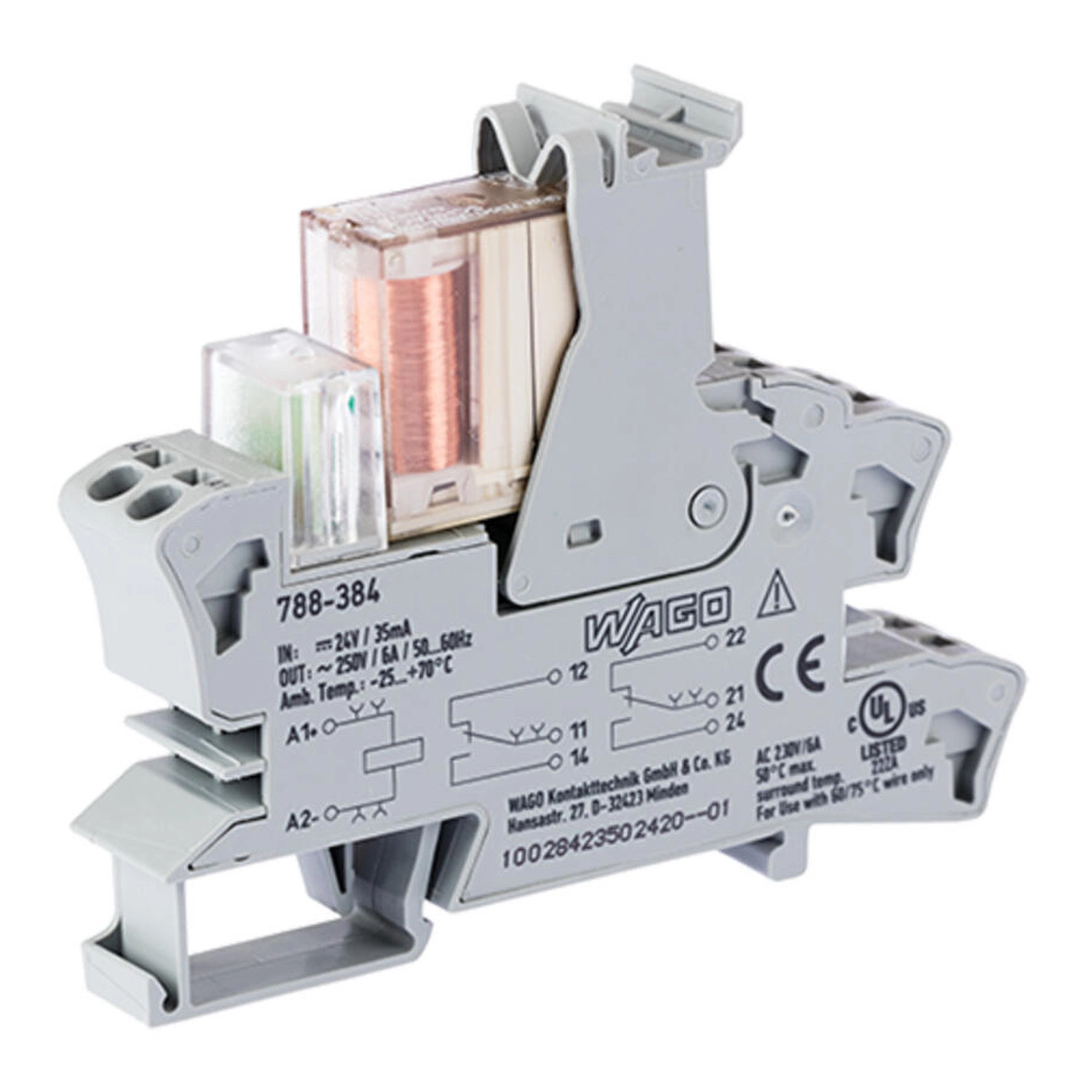

WAGO 788-384 REL-FGC 24 VDC, szürke, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 788-384 szürke relémodul 24 V DC névleges vezérlőfeszültséggel, két váltóérintkezővel és 6 A folyamatos határárammal készül. Szélessége 15 mm, DIN35-sínre rögzíthető; állapotát piros LED jelzi. A kényszervezetett érintkezők biztonsági alkalmazásához a megadott záró- és nyitóérintkező-párokat kell használni.
Villamos, mechanikai és környezeti jellemzők
| Névleges bemeneti feszültség UN | 24 V DC |
|---|---|
| Bemeneti feszültségtartomány | -15 … +10 % |
| Névleges bemeneti áram UN | 31 mA |
| Váltóérintkezők száma | 2 |
| Érintkező anyaga (relé) | AgNi |
| Folyamatos határáram | 6 A |
| Bekapcsolási áram (rezisztív) (max.) | (AC) 14 A / 4 s |
| Kapcsolási feszültség (max.) | 250 V AC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 1500 VA; DC (lásd a terhelési görbét) |
| Alkalmazási kategória | AC-15: 3 A / 250 V AC DC-13: 3 A / 24 V DC |
| Ajánlott minimum terhelés | 5 V / 10 mA |
| Behúzási idő (ált.) | 10 ms |
| Kiesési idő (ált.) | 4 ms |
| Elektromos élettartam (NO; ohmos terhelés;23 °C) | 100 × 10³ kapcsolási művelet |
| Mechanikai élettartam | 10 × 10⁶ kapcsolási művelet |
| Kapcsolási frekvencia terheléssel/terhelés nélkül (max.) | 6 min⁻¹ / 300 min⁻¹ |
| Mechanikus erővel vezérelt működés | A típus |
| Állapotvisszajelzés | Piros LED |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 6 kV |
| Szennyezettségi fok | 3 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 4 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1,5 kVrms |
| Dielektromos szilárdság, terhelési/terhelési áramkör (AC, 1 perc) | 3 kVrms |
| Védelmi osztály | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |

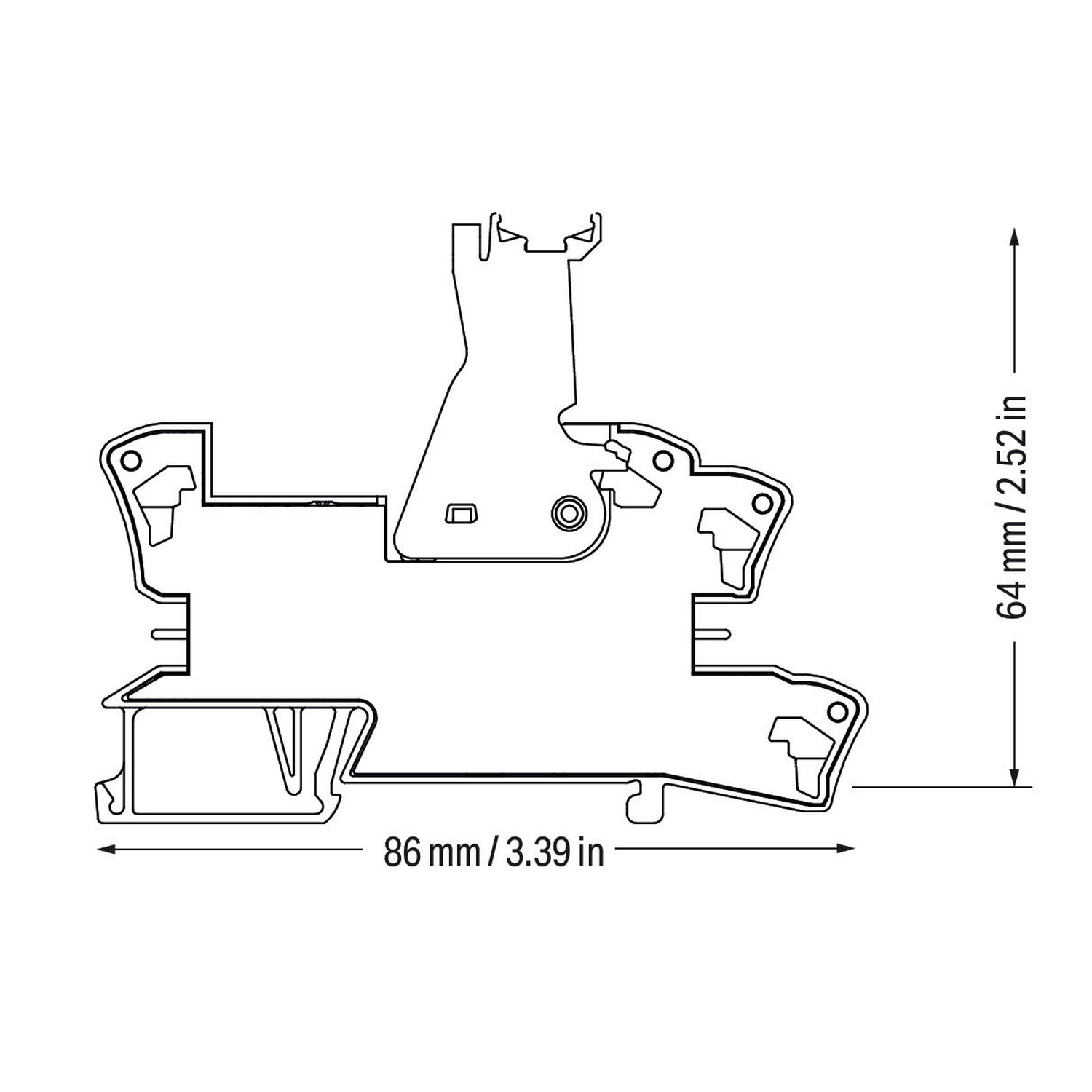

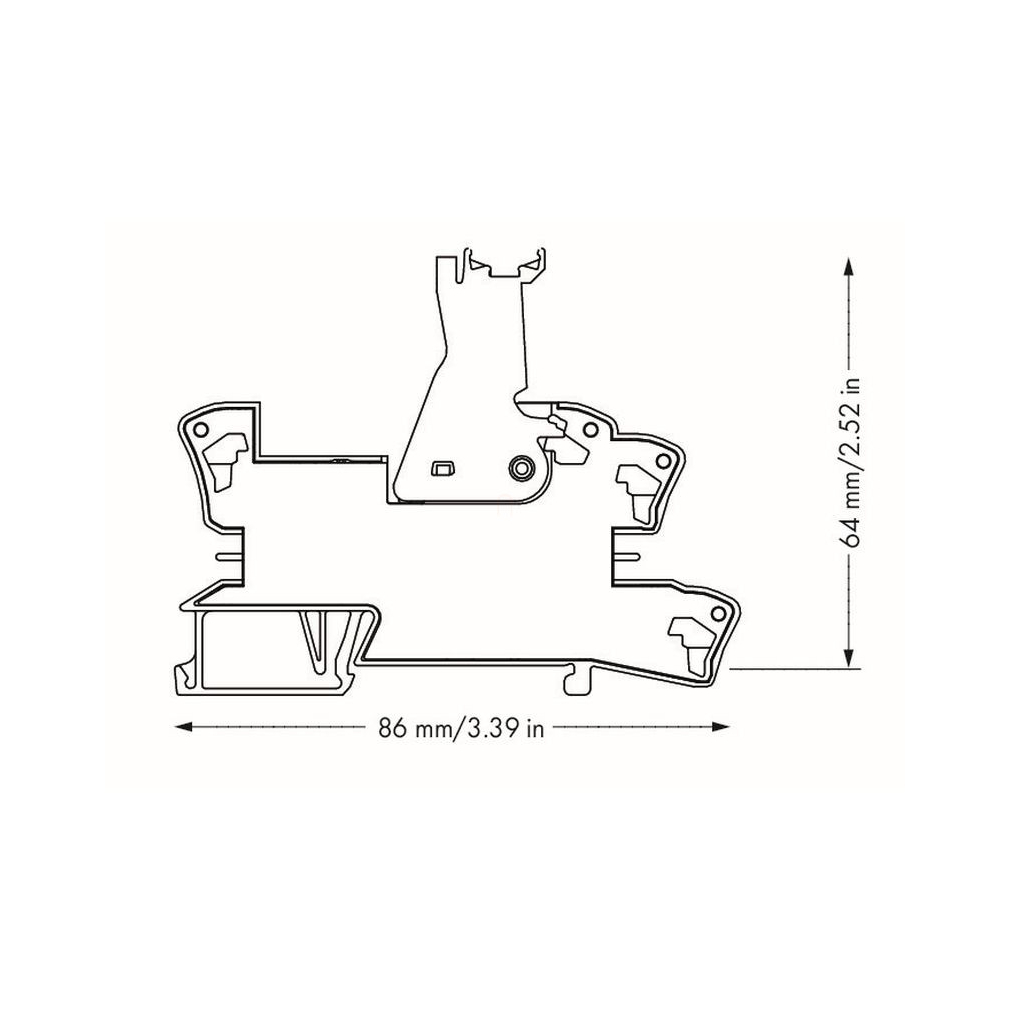

| Szélesség | 15 mm / 0,591 inch |
| Magasság | 86 mm / 3,386 inch |
| Mélység a DIN kalapsín felső részétől | 64 mm / 2,52 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | szürke |
| Tűzterhelés | 0,882 MJ |
| Tömeg | 50,3 g |
| Környezeti hőmérséklet (működési) UL esetén | -40 … +50 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a környezeti hőmérséklet + 20 K. |
| Szabványok/előírások | EN 61010-2-201 EN 61810-1 EN 61810-3 EN 61373 UL 508 |
| WAGO alaprelé | 788-902 |
| Tekercs és érintkezők szigetelése | Megerősített szigetelés |
| Modul színe | Szürke |
| B10d (AC 1), 250 V; 6 A; 1 záróérintkező | 600000 kapcsolási művelet |
| B10d (AC 1), 250 V; 3 A; 1 záróérintkező | 900000 kapcsolási művelet |
| B10d (AC 1), 250 V; 1,5 A; 1 záróérintkező | 1800000 kapcsolási művelet |
| B10d (15 AAC), 250 V; 3 A; 1 záróérintkező | 180000 kapcsolási művelet |
| B10d (15 AAC), 250 V; 2 A; 1 záróérintkező | 560000 kapcsolási művelet |
| B10d (15 AAC), 250 V; 0,75 A; 1 záróérintkező | 4600000 kapcsolási művelet |
| B10d (DC 13), 24 V; 3 A; 1 záróérintkező | 360000 kapcsolási művelet |
| B10d (DC 13), 24 V; 1,5 A; 1 záróérintkező | 740000 kapcsolási művelet |
| B10d (DC 13), 24 V; 0,75 A; 1 záróérintkező | 4200000 kapcsolási művelet |
Kapcsolási pontok és terhelési feltételek

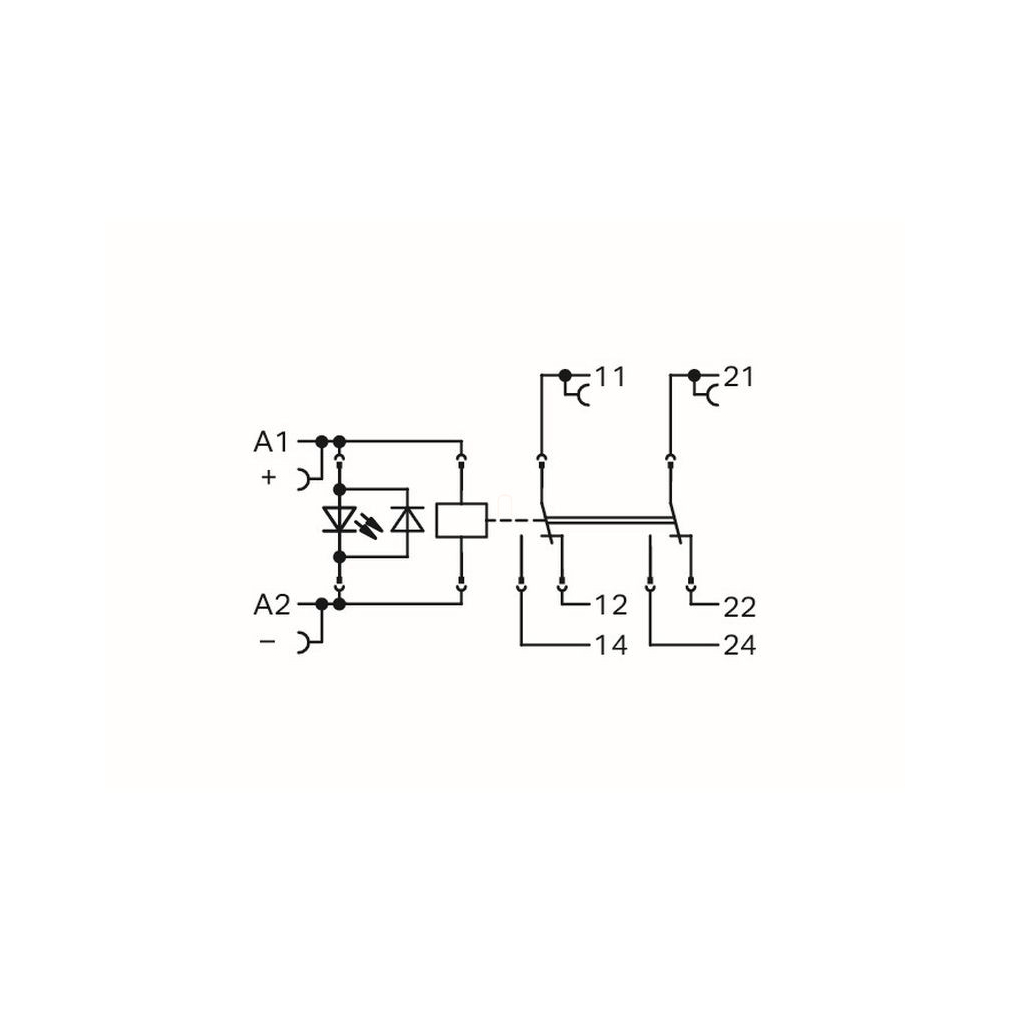

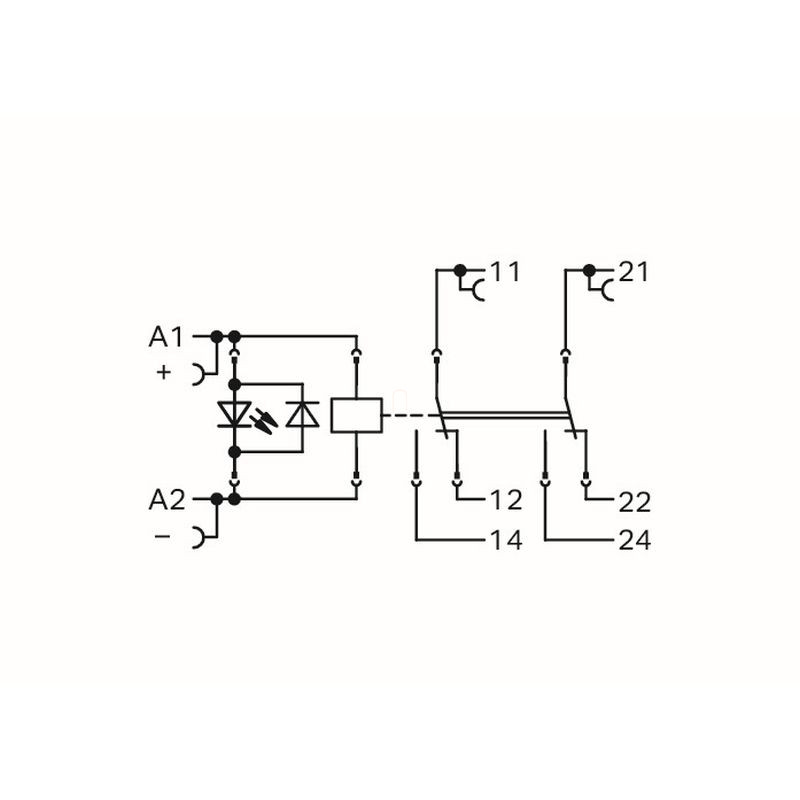

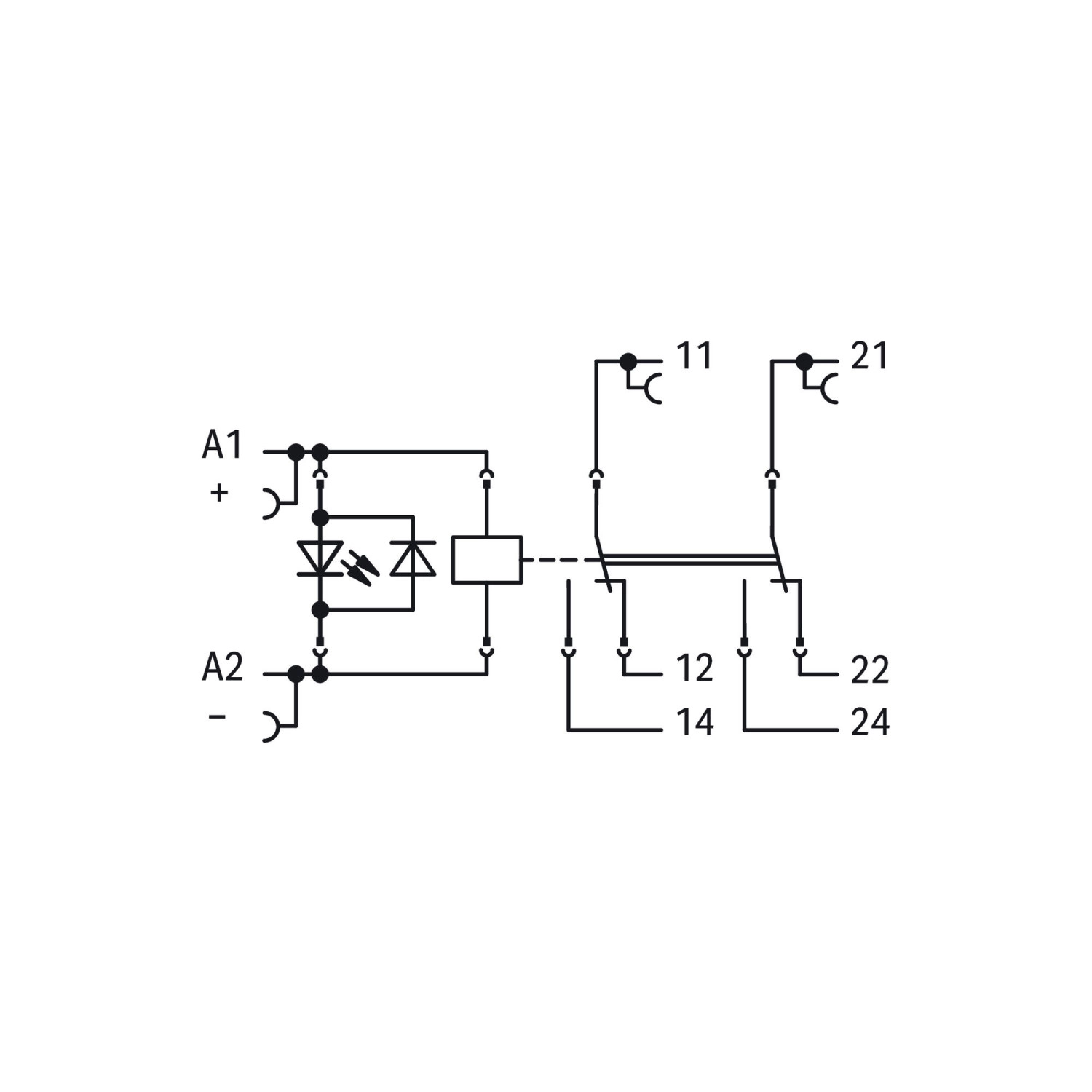

| Vezérlőtekercs | A1+: pozitív; A2−: negatív. |
|---|---|
| Első váltóérintkező | 11: közös; 12: nyitóérintkező; 14: záróérintkező. Nyugalmi állapotban a 11–12 kapcsolat zárt. |
| Második váltóérintkező | 21: közös; 22: nyitóérintkező; 24: záróérintkező. Nyugalmi állapotban a 21–22 kapcsolat zárt. |
| DC-terhelés feltétele | A DC-kapcsolási áram a kapcsolási feszültségtől és a terhelési görbétől függ; az AC-teljesítmény és a folyamatos határáram nem általános DC-kapcsolási érték. |
Alkalmazási és biztonsági feltételek
| Szomszédos relék szigetelése | Ha az egymás melletti relékben a feszültség meghaladja a 250 V-ot, a megerősített szigetelés követelményeihez elválasztólapot, például 209-191 típust kell alkalmazni. |
|---|---|
| Induktív terhelés | Az induktív terhelés káros hatását megfelelő védőáramkörrel kell korlátozni a relétekercsek és érintkezők védelmében. |
| Biztonsági érintkezőpárok | Az EN61810-3 szerinti biztonsági áramkörben csak egy záró- és egy nyitóérintkező használható: 11–14 és 22–21, vagy 12–11 és 21–24. |
Szerelés és bekötés
| Sínre rögzítés | Az EN60715 szerint, szerszám nélkül pattintsd a készüléket DIN35-sínre. A modulcsoport előtt és mögött végrögzítő, például 249-116 biztosítsa a rögzítést. |
|---|---|
| Eltávolítás a sínről | Feszültségmentesítés után oldd a bepattintható rögzítőlábat, például a működtetőszerszámmal, majd fordítsd ki a készüléket a DIN35-sínről. |
| Vezeték előkészítése | A tömör és finom elemi szálas vezeték tartománya 0,34–2,5 mm² / 22–14 AWG; érvéghüvelyes finom elemi szálas vezetéknél 0,34–1,5 mm² / 22–16 AWG. A csupaszolási hossz 9–10 mm / 0,35–0,39 inch. |
| Bekötés működtetőszerszámmal | Használj 2-es típusú, 3,5 × 0,5 mm élméretű működtetőszerszámot. Nyomd a szerszámot a működtetőnyílásba, helyezd be a vezetéket, majd távolítsd el a szerszámot. Enyhe húzással ellenőrizd a vezeték rögzítését. |
| Közvetlen benyomás feltétele | Közvetlenül tömör vagy érvéghüvelyes, 0,5–1,5 mm² keresztmetszetű vezeték nyomható be. Ez a közvetlen benyomás külön tartománya; a teljes bekötési tartomány ettől eltér. |
| Vezeték bontása | Feszültségmentesítés után nyomd a működtetőszerszámot a működtetőnyílásba, húzd ki a vezetéket, majd távolítsd el a szerszámot. |
| Áthidalás és jelölés | 788 vagy 859 sorozatú áthidalók használhatók. A vezetékek bekötése előtt pattintsd a helyükre az áthidalókat. Jelöléshez WMB Multi jelölők és csoportjelölő-tartók alkalmazhatók. |
Telepítési biztonság
| Képesítés és feszültségmentesítés | Csak EN50110-1/-2 és IEC60364 szerinti villamos szakember telepítheti és helyezheti üzembe. Szerelés, javítás és karbantartás előtt minden tápforrást le kell választani. |
|---|---|
| Elhelyezés | Száraz beltéri helyen használható, kiegészítő burkolatban. A burkolat csak szerszámmal nyitható, hozzáférést csak jogosult személynek enged; biztosítja a szükséges szennyezettségi fokot, az érintés- és UV-védelmet, a mechanikai stabilitást és a tűz továbbterjedésének megakadályozását. |
| Rendszeroldali védelem | Megfelelő leválasztó- és túláramvédelmi készülék szükséges. Terhelési oldalon SELV és veszélyes feszültség egyidejű működtetése tilos. |
| Forró felület és sérülés | A készüléket érintés előtt hagyd lehűlni. Szállítási vagy mechanikai sérülés esetén ne helyezd üzembe. |
| Hálózati alkalmazás | Csak olyan jelfeldolgozó hálózatban alkalmazható, amelyet nem a kisfeszültségű villamosenergia-hálózat táplál. |
| Tisztítás és karbantartás | Alapvetően karbantartásmentes. Száraz vagy vízzel nedvesített kendővel tisztítható; súrolószer, alkohol, aceton és más tisztítószer nem használható. |
| Rendszerintegráció | A rendszerbe építéskor a rendszer biztonságáért a telepítő felel. Be kell tartani a telepítéskor hatályos előírásokat és műszaki szabályokat. |
| Csere és üzembe helyezés | Csak WAGO által jóváhagyott csererelé használható; üzembe helyezés előtt ellenőrizd, hogy a relé megfelelően ül az aljzatban. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC004/2011; EAC CoC03084; GZO Almaty Standart |
|---|---|
| UL, általános környezet | UL508; E175199 Vol.1 Sec.6 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Opcionális tartozékok
| 788-902 | Alaprelé; Névleges bemeneti feszültség: 24 V DC; 2 váltóérintkező |
|---|---|
| 788-118 | Áthidaló; Áthidalási ponthoz; 2 irányú; 1-től 3-ig; szigetelt; világosszürke |
| 788-113 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 788-114 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 788-115 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 788-116 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 788-117 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; ónozott elektrolitréz; gáztömör rögzítés; DIN46228-4/09.90 szerint; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott elektrolitréz; gáztömör rögzítés; DIN46228-4/09.90 szerint; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott elektrolitréz; gáztömör rögzítés; DIN46228-4/09.90 szerint; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott elektrolitréz; gáztömör rögzítés; DIN46228-4/09.90 szerint; fekete |
| 216-542 | Iker érvéghüvely; Hüvely 2 × 1 mm² / AWG 2 × 18; piros, szigetelt; 12 mm hosszú; piros |
| 210-720 | Működtetőszerszám; Penge: 3,5 × 0,5 mm; részben szigetelt szárral; többszínű |
| 788-120 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültség: 24 V DC |
| 209-145 | Csoportjelölő-tartó; fehér |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; vonalszélesség 0,1; fekete |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; jelölt; 1 … 10 (10×); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; jelölt; 11 … 20 (10×); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; jelölt; 21 … 30 (10×); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; jelölt; 31 … 40 (10×); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 209-191 | Elválasztólap a szomszédos relék megerősített szigetelésének megadott feltételéhez |
| 249-116 | Végrögzítő a modulcsoport DIN35-sínes rögzítéséhez |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány váltóérintkezője van?
Kettő.
Mekkora a névleges vezérlőfeszültség?
24 V DC.
Mekkora vezeték köthető be?
Tömör és finom elemi szálas vezetékből 0,34–2,5 mm²; érvéghüvelyes finom elemi szálas vezetékből 0,34–1,5 mm². A közvetlen benyomás külön tartománya 0,5–1,5 mm² tömör vagy érvéghüvelyes vezetéknél.
Mekkora a tömege?
50,3 g.
Mely érintkezőpárok használhatók biztonsági áramkörben?
Az EN61810-3 szerinti biztonsági áramkörben csak egy záró- és egy nyitóérintkező használható: 11–14 és 22–21, vagy 12–11 és 21–24.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
Push-in CAGE CLAMP ® csatlakozás, piros LED állapotjelző
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
788-384
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
50,3 g/db
Cikkszám
4055143184175
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 788-384 relémodul kényszervezetett érintkezőkkel, 24 V DC, 2 váltóérintkező, 6 A tartós határáram, piros állapotjelzés, 15 mm széles, 2,5 mm², szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 788-384 |
| GTIN / EAN | 4055143184175 |
| Terméktípus | Kényszervezetett érintkezős relémodul |
Villamos, mechanikai és környezeti jellemzők

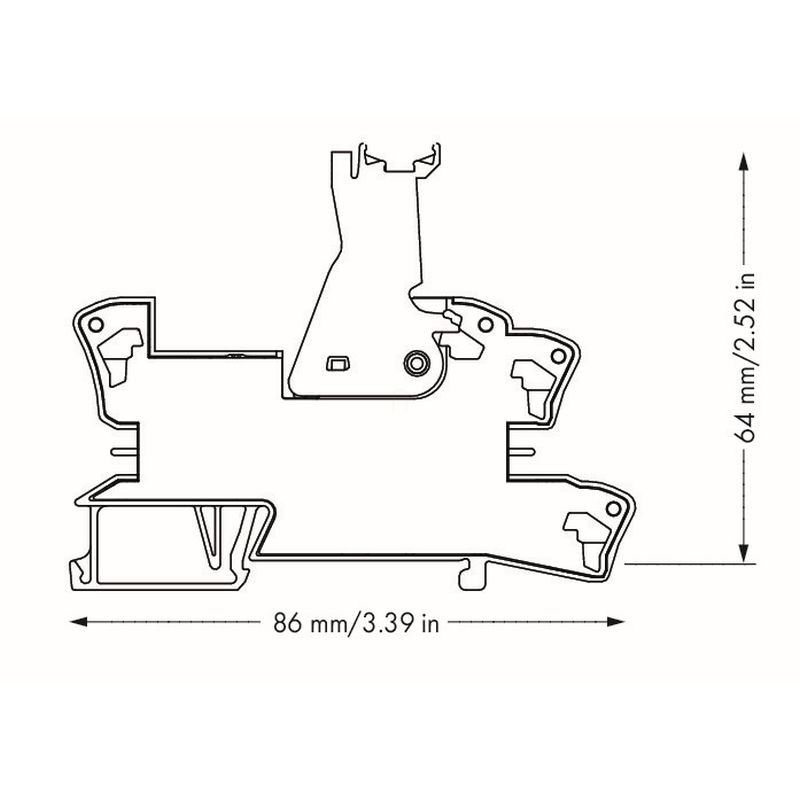

| Névleges bemeneti feszültség UN | 24 V DC |
|---|---|
| Bemeneti feszültségtartomány | -15 … +10 % |
| Névleges bemeneti áram UN | 31 mA |
| Váltóérintkezők száma | 2 |
| Érintkező anyaga (relé) | AgNi |
| Folyamatos határáram | 6 A |
| Bekapcsolási áram (rezisztív) (max.) | (AC) 14 A / 4 s |
| Kapcsolási feszültség (max.) | 250 V AC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 1500 VA; DC (lásd a terhelési görbét) |
| Alkalmazási kategória | AC-15: 3 A / 250 V AC DC-13: 3 A / 24 V DC |
| Ajánlott minimum terhelés | 5 V / 10 mA |
| Behúzási idő (ált.) | 10 ms |
| Kiesési idő (ált.) | 4 ms |
| Elektromos élettartam (NO; ohmos terhelés;23 °C) | 100 × 10³ kapcsolási művelet |
| Mechanikai élettartam | 10 × 10⁶ kapcsolási művelet |
| Kapcsolási frekvencia terheléssel/terhelés nélkül (max.) | 6 min⁻¹ / 300 min⁻¹ |
| Mechanikus erővel vezérelt működés | A típus |
| Állapotvisszajelzés | Piros LED |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 6 kV |
| Szennyezettségi fok | 3 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 4 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1,5 kVrms |
| Dielektromos szilárdság, terhelési/terhelési áramkör (AC, 1 perc) | 3 kVrms |
| Védelmi osztály | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 15 mm / 0,591 inch |
| Magasság | 86 mm / 3,386 inch |
| Mélység a DIN kalapsín felső részétől | 64 mm / 2,52 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | szürke |
| Tűzterhelés | 0,882 MJ |
| Tömeg | 50,3 g |
| Környezeti hőmérséklet (működési) UL esetén | -40 … +50 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a környezeti hőmérséklet + 20 K. |
| Szabványok/előírások | EN 61010-2-201 EN 61810-1 EN 61810-3 EN 61373 UL 508 |
| WAGO alaprelé | 788-902 |
| Tekercs és érintkezők szigetelése | Megerősített szigetelés |
| Modul színe | Szürke |
| B10d (AC 1), 250 V; 6 A; 1 záróérintkező | 600000 kapcsolási művelet |
| B10d (AC 1), 250 V; 3 A; 1 záróérintkező | 900000 kapcsolási művelet |
| B10d (AC 1), 250 V; 1,5 A; 1 záróérintkező | 1800000 kapcsolási művelet |
| B10d (15 AAC), 250 V; 3 A; 1 záróérintkező | 180000 kapcsolási művelet |
| B10d (15 AAC), 250 V; 2 A; 1 záróérintkező | 560000 kapcsolási művelet |
| B10d (15 AAC), 250 V; 0,75 A; 1 záróérintkező | 4600000 kapcsolási művelet |
| B10d (DC 13), 24 V; 3 A; 1 záróérintkező | 360000 kapcsolási művelet |
| B10d (DC 13), 24 V; 1,5 A; 1 záróérintkező | 740000 kapcsolási művelet |
| B10d (DC 13), 24 V; 0,75 A; 1 záróérintkező | 4200000 kapcsolási művelet |
Kapcsolási pontok és terhelési feltételek
| Vezérlőtekercs | A1+: pozitív; A2−: negatív. |
|---|---|
| Első váltóérintkező | 11: közös; 12: nyitóérintkező; 14: záróérintkező. Nyugalmi állapotban a 11–12 kapcsolat zárt. |
| Második váltóérintkező | 21: közös; 22: nyitóérintkező; 24: záróérintkező. Nyugalmi állapotban a 21–22 kapcsolat zárt. |

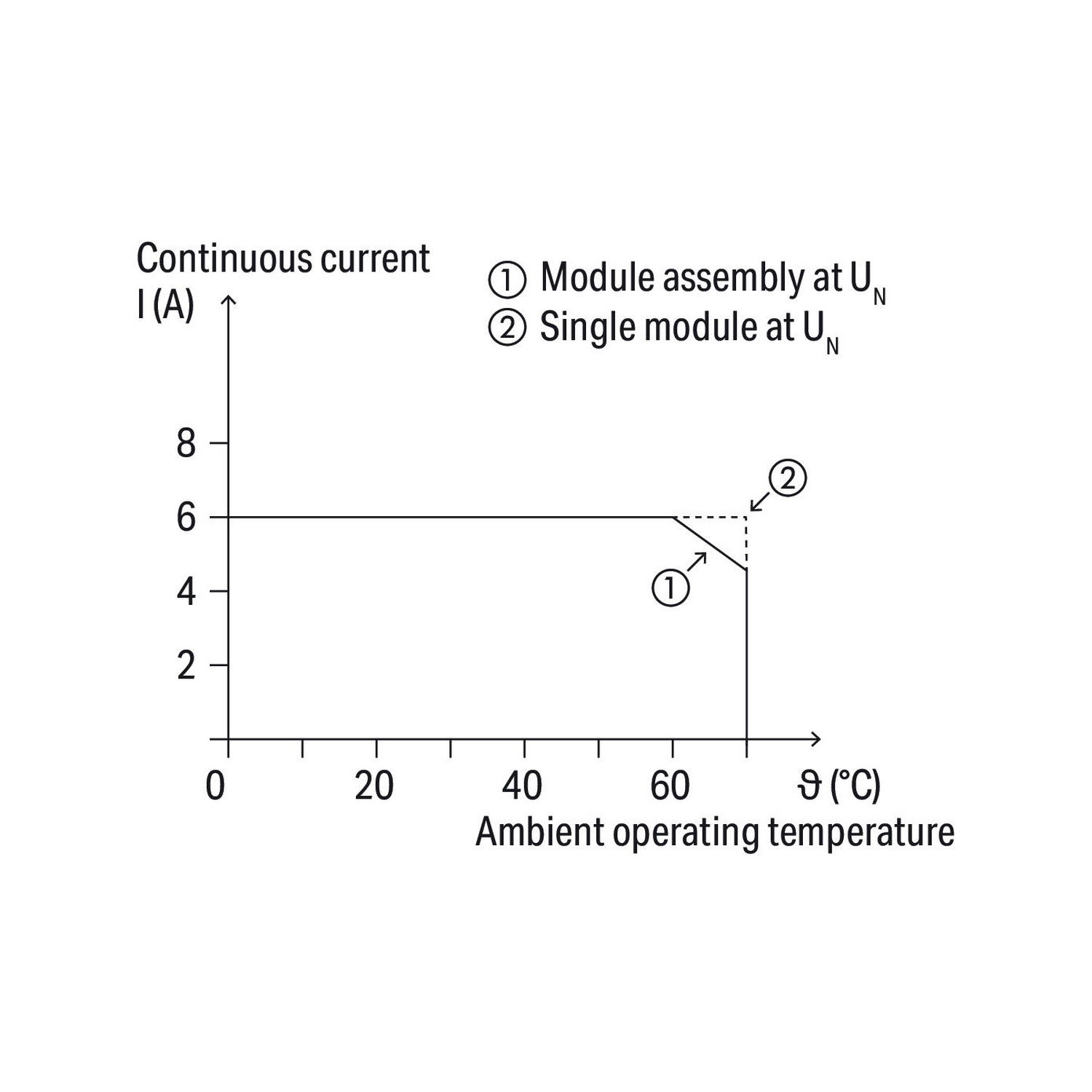

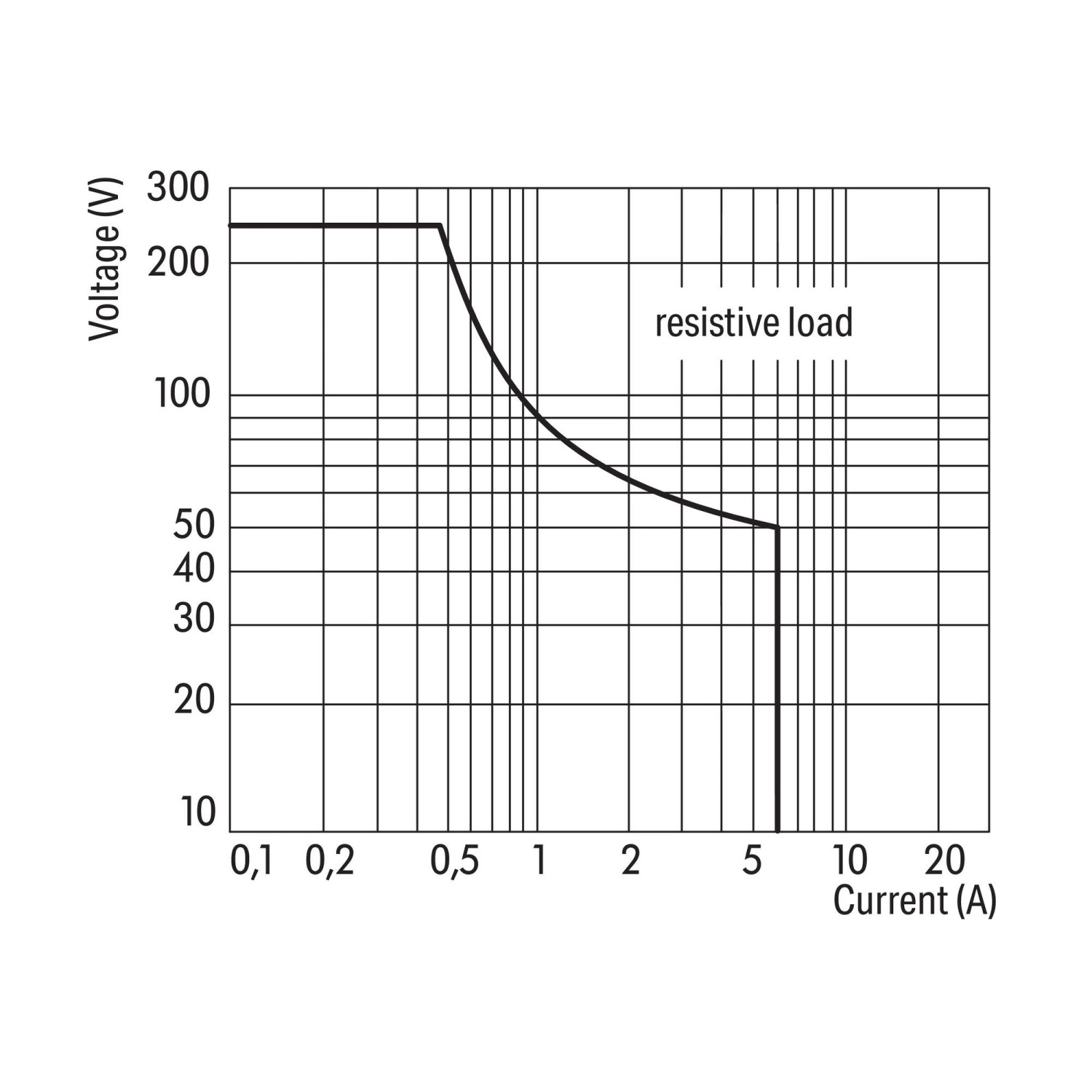

| DC-terhelés feltétele | A DC-kapcsolási áram a kapcsolási feszültségtől és a terhelési görbétől függ; az AC-teljesítmény és a folyamatos határáram nem általános DC-kapcsolási érték. |
Alkalmazási és biztonsági feltételek
| Szomszédos relék szigetelése | Ha az egymás melletti relékben a feszültség meghaladja a 250 V-ot, a megerősített szigetelés követelményeihez elválasztólapot, például 209-191 típust kell alkalmazni. |
|---|---|
| Induktív terhelés | Az induktív terhelés káros hatását megfelelő védőáramkörrel kell korlátozni a relétekercsek és érintkezők védelmében. |
| Biztonsági érintkezőpárok | Az EN61810-3 szerinti biztonsági áramkörben csak egy záró- és egy nyitóérintkező használható: 11–14 és 22–21, vagy 12–11 és 21–24. |
Szerelés és bekötés
| Sínre rögzítés | Az EN60715 szerint, szerszám nélkül pattintsd a készüléket DIN35-sínre. A modulcsoport előtt és mögött végrögzítő, például 249-116 biztosítsa a rögzítést. |
|---|---|
| Eltávolítás a sínről | Feszültségmentesítés után oldd a bepattintható rögzítőlábat, például a működtetőszerszámmal, majd fordítsd ki a készüléket a DIN35-sínről. |
| Vezeték előkészítése | A tömör és finom elemi szálas vezeték tartománya 0,34–2,5 mm² / 22–14 AWG; érvéghüvelyes finom elemi szálas vezetéknél 0,34–1,5 mm² / 22–16 AWG. A csupaszolási hossz 9–10 mm / 0,35–0,39 inch. |
| Bekötés működtetőszerszámmal | Használj 2-es típusú, 3,5 × 0,5 mm élméretű működtetőszerszámot. Nyomd a szerszámot a működtetőnyílásba, helyezd be a vezetéket, majd távolítsd el a szerszámot. Enyhe húzással ellenőrizd a vezeték rögzítését. |
| Közvetlen benyomás feltétele | Közvetlenül tömör vagy érvéghüvelyes, 0,5–1,5 mm² keresztmetszetű vezeték nyomható be. Ez a közvetlen benyomás külön tartománya; a teljes bekötési tartomány ettől eltér. |
| Vezeték bontása | Feszültségmentesítés után nyomd a működtetőszerszámot a működtetőnyílásba, húzd ki a vezetéket, majd távolítsd el a szerszámot. |
| Áthidalás és jelölés | 788 vagy 859 sorozatú áthidalók használhatók. A vezetékek bekötése előtt pattintsd a helyükre az áthidalókat. Jelöléshez WMB Multi jelölők és csoportjelölő-tartók alkalmazhatók. |
Telepítési biztonság
| Képesítés és feszültségmentesítés | Csak EN50110-1/-2 és IEC60364 szerinti villamos szakember telepítheti és helyezheti üzembe. Szerelés, javítás és karbantartás előtt minden tápforrást le kell választani. |
|---|---|
| Elhelyezés | Száraz beltéri helyen használható, kiegészítő burkolatban. A burkolat csak szerszámmal nyitható, hozzáférést csak jogosult személynek enged; biztosítja a szükséges szennyezettségi fokot, az érintés- és UV-védelmet, a mechanikai stabilitást és a tűz továbbterjedésének megakadályozását. |
| Rendszeroldali védelem | Megfelelő leválasztó- és túláramvédelmi készülék szükséges. Terhelési oldalon SELV és veszélyes feszültség egyidejű működtetése tilos. |
| Forró felület és sérülés | A készüléket érintés előtt hagyd lehűlni. Szállítási vagy mechanikai sérülés esetén ne helyezd üzembe. |
| Hálózati alkalmazás | Csak olyan jelfeldolgozó hálózatban alkalmazható, amelyet nem a kisfeszültségű villamosenergia-hálózat táplál. |
| Tisztítás és karbantartás | Alapvetően karbantartásmentes. Száraz vagy vízzel nedvesített kendővel tisztítható; súrolószer, alkohol, aceton és más tisztítószer nem használható. |
| Rendszerintegráció | A rendszerbe építéskor a rendszer biztonságáért a telepítő felel. Be kell tartani a telepítéskor hatályos előírásokat és műszaki szabályokat. |
| Csere és üzembe helyezés | Csak WAGO által jóváhagyott csererelé használható; üzembe helyezés előtt ellenőrizd, hogy a relé megfelelően ül az aljzatban. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC004/2011; EAC CoC03084; GZO Almaty Standart |
|---|---|
| UL, általános környezet | UL508; E175199 Vol.1 Sec.6 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Opcionális tartozékok
| 788-902 | Alaprelé; Névleges bemeneti feszültség: 24 V DC; 2 váltóérintkező |
|---|---|
| 788-118 | Áthidaló; Áthidalási ponthoz; 2 irányú; 1-től 3-ig; szigetelt; világosszürke |
| 788-113 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 788-114 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 788-115 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 788-116 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 788-117 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; ónozott elektrolitréz; gáztömör rögzítés; DIN46228-4/09.90 szerint; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; ónozott elektrolitréz; gáztömör rögzítés; DIN46228-4/09.90 szerint; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; ónozott elektrolitréz; gáztömör rögzítés; DIN46228-4/09.90 szerint; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; ónozott elektrolitréz; gáztömör rögzítés; DIN46228-4/09.90 szerint; fekete |
| 216-542 | Iker érvéghüvely; Hüvely 2 × 1 mm² / AWG 2 × 18; piros, szigetelt; 12 mm hosszú; piros |
| 210-720 | Működtetőszerszám; Penge: 3,5 × 0,5 mm; részben szigetelt szárral; többszínű |
| 788-120 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültség: 24 V DC |
| 209-145 | Csoportjelölő-tartó; fehér |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; vonalszélesség 0,1; fekete |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; jelölt; 1 … 10 (10×); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; jelölt; 11 … 20 (10×); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; jelölt; 21 … 30 (10×); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; jelölt; 31 … 40 (10×); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 209-191 | Elválasztólap a szomszédos relék megerősített szigetelésének megadott feltételéhez |
| 249-116 | Végrögzítő a modulcsoport DIN35-sínes rögzítéséhez |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85364900990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122334 |
|---|---|
| eCl@ss 10.0 | 27-37-16-01 |
| eCl@ss 9.0 | 27-37-16-01 |
| ETIM 9.0 | EC001437 |
| ETIM 10.0 | EC001437 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

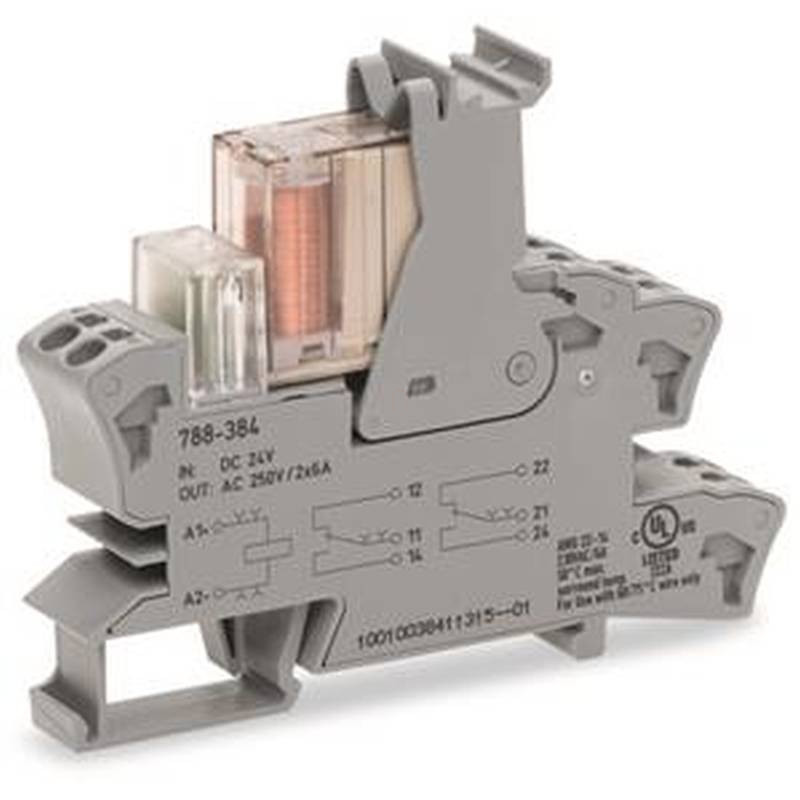

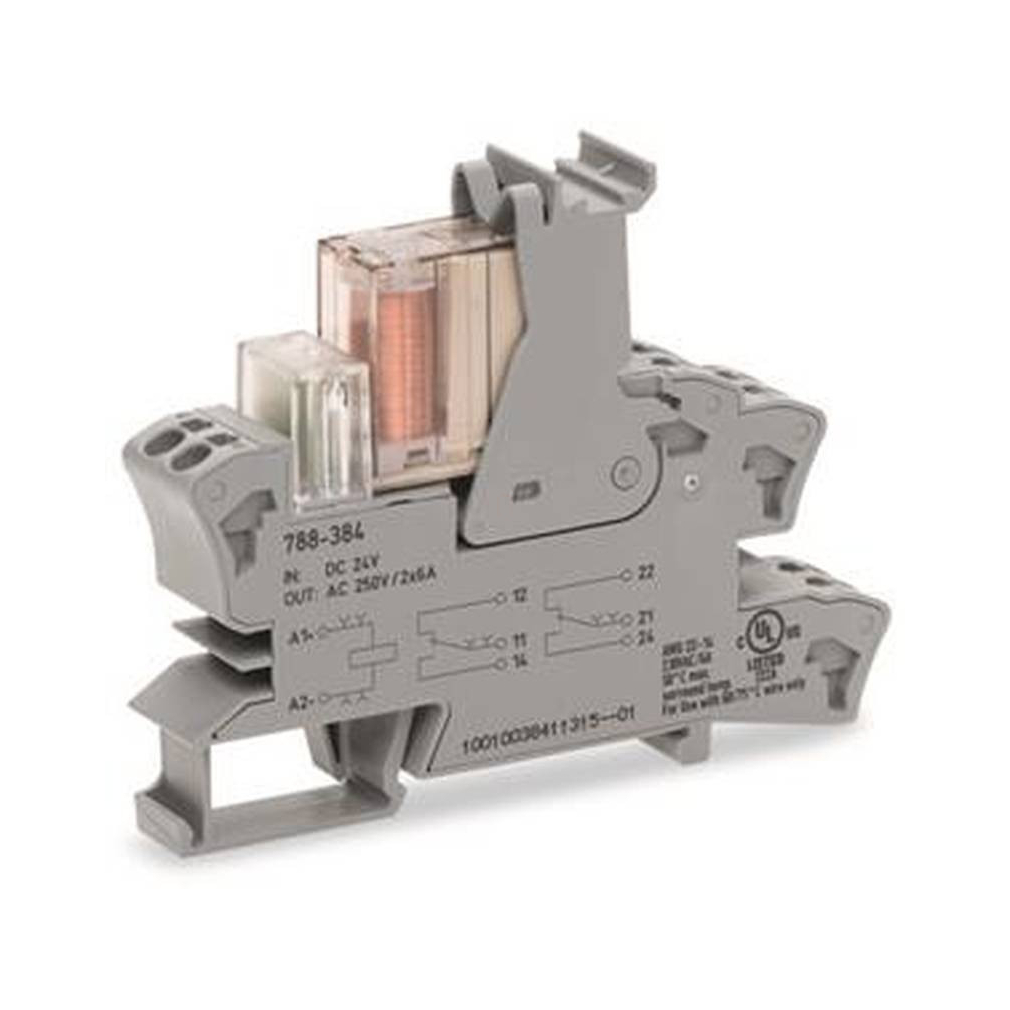

Wago 788-384 relémodul kényszervezetett érintkezőkkel, 24 V DC, 2 váltóérintkező, 6 A tartós határáram, piros állapotjelzés, 15 mm széles, 2,5 mm², szürke használati útmutató
Biztonságos előkészítés
| Képesítés és feszültségmentesítés | Csak EN50110-1/-2 és IEC60364 szerinti villamos szakember telepítheti és helyezheti üzembe. Szerelés, javítás és karbantartás előtt minden tápforrást le kell választani. |
|---|---|
| Elhelyezés | Száraz beltéri helyen használható, kiegészítő burkolatban. A burkolat csak szerszámmal nyitható, hozzáférést csak jogosult személynek enged; biztosítja a szükséges szennyezettségi fokot, az érintés- és UV-védelmet, a mechanikai stabilitást és a tűz továbbterjedésének megakadályozását. |
| Rendszeroldali védelem | Megfelelő leválasztó- és túláramvédelmi készülék szükséges. Terhelési oldalon SELV és veszélyes feszültség egyidejű működtetése tilos. |
| Forró felület és sérülés | A készüléket érintés előtt hagyd lehűlni. Szállítási vagy mechanikai sérülés esetén ne helyezd üzembe. |
| Hálózati alkalmazás | Csak olyan jelfeldolgozó hálózatban alkalmazható, amelyet nem a kisfeszültségű villamosenergia-hálózat táplál. |
| Tisztítás és karbantartás | Alapvetően karbantartásmentes. Száraz vagy vízzel nedvesített kendővel tisztítható; súrolószer, alkohol, aceton és más tisztítószer nem használható. |
| Rendszerintegráció | A rendszerbe építéskor a rendszer biztonságáért a telepítő felel. Be kell tartani a telepítéskor hatályos előírásokat és műszaki szabályokat. |
| Csere és üzembe helyezés | Csak WAGO által jóváhagyott csererelé használható; üzembe helyezés előtt ellenőrizd, hogy a relé megfelelően ül az aljzatban. |
Sínre szerelés és vezetékbekötés
| Sínre rögzítés | Az EN60715 szerint, szerszám nélkül pattintsd a készüléket DIN35-sínre. A modulcsoport előtt és mögött végrögzítő, például 249-116 biztosítsa a rögzítést. |
|---|---|
| Eltávolítás a sínről | Feszültségmentesítés után oldd a bepattintható rögzítőlábat, például a működtetőszerszámmal, majd fordítsd ki a készüléket a DIN35-sínről. |
| Vezeték előkészítése | A tömör és finom elemi szálas vezeték tartománya 0,34–2,5 mm² / 22–14 AWG; érvéghüvelyes finom elemi szálas vezetéknél 0,34–1,5 mm² / 22–16 AWG. A csupaszolási hossz 9–10 mm / 0,35–0,39 inch. |
| Bekötés működtetőszerszámmal | Használj 2-es típusú, 3,5 × 0,5 mm élméretű működtetőszerszámot. Nyomd a szerszámot a működtetőnyílásba, helyezd be a vezetéket, majd távolítsd el a szerszámot. Enyhe húzással ellenőrizd a vezeték rögzítését. |
| Közvetlen benyomás feltétele | Közvetlenül tömör vagy érvéghüvelyes, 0,5–1,5 mm² keresztmetszetű vezeték nyomható be. Ez a közvetlen benyomás külön tartománya; a teljes bekötési tartomány ettől eltér. |
| Vezeték bontása | Feszültségmentesítés után nyomd a működtetőszerszámot a működtetőnyílásba, húzd ki a vezetéket, majd távolítsd el a szerszámot. |
| Áthidalás és jelölés | 788 vagy 859 sorozatú áthidalók használhatók. A vezetékek bekötése előtt pattintsd a helyükre az áthidalókat. Jelöléshez WMB Multi jelölők és csoportjelölő-tartók alkalmazhatók. |
Kapcsolási pontok
| Vezérlőtekercs | A1+: pozitív; A2−: negatív. |
|---|---|
| Első váltóérintkező | 11: közös; 12: nyitóérintkező; 14: záróérintkező. Nyugalmi állapotban a 11–12 kapcsolat zárt. |
| Második váltóérintkező | 21: közös; 22: nyitóérintkező; 24: záróérintkező. Nyugalmi állapotban a 21–22 kapcsolat zárt. |
| DC-terhelés feltétele | A DC-kapcsolási áram a kapcsolási feszültségtől és a terhelési görbétől függ; az AC-teljesítmény és a folyamatos határáram nem általános DC-kapcsolási érték. |
Terhelési és szigetelési feltételek
| Szomszédos relék szigetelése | Ha az egymás melletti relékben a feszültség meghaladja a 250 V-ot, a megerősített szigetelés követelményeihez elválasztólapot, például 209-191 típust kell alkalmazni. |
|---|---|
| Induktív terhelés | Az induktív terhelés káros hatását megfelelő védőáramkörrel kell korlátozni a relétekercsek és érintkezők védelmében. |
| Biztonsági érintkezőpárok | Az EN61810-3 szerinti biztonsági áramkörben csak egy záró- és egy nyitóérintkező használható: 11–14 és 22–21, vagy 12–11 és 21–24. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
