WAGO 788-312 relé 24VDC, ipari jelillesztési, kapcsolási és mérési feladatokhoz.
A Wago 788-312 szürke relémodul 24 V DC névleges bemenettel, két váltóérintkezővel és piros állapotjelző LED-del.
Műszaki és környezeti adatok
| Névleges bemeneti feszültség UN | 24 VDC |
|---|---|
| Bemeneti feszültségtartomány | ±10 % |
| Névleges bemeneti áram UN | 19 mA |
| Váltóérintkezők száma | 2 |
| Érintkező anyaga (relé) | AgNi 90/10 |
| Tartós határáram | 8 A |
| Bekapcsolási áram (rezisztív) (max.) (AC) | 15 A / 4 s |
| Kapcsolási feszültség (max.) | 250 VAC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 2000 VA; DC (lásd a terhelési görbét) |
| Felhasználási kategória | AC-15: 3 A / 250 VAC DC-13: 2 A / 24 VDC |
| Ajánlott minimum terhelés | 12 V / 10 mA |
| Behúzási idő (ált.) | 8 ms |
| Kiesési idő (ált.) | 13 ms |
| Prellezési idő (ált.) | 10 ms |

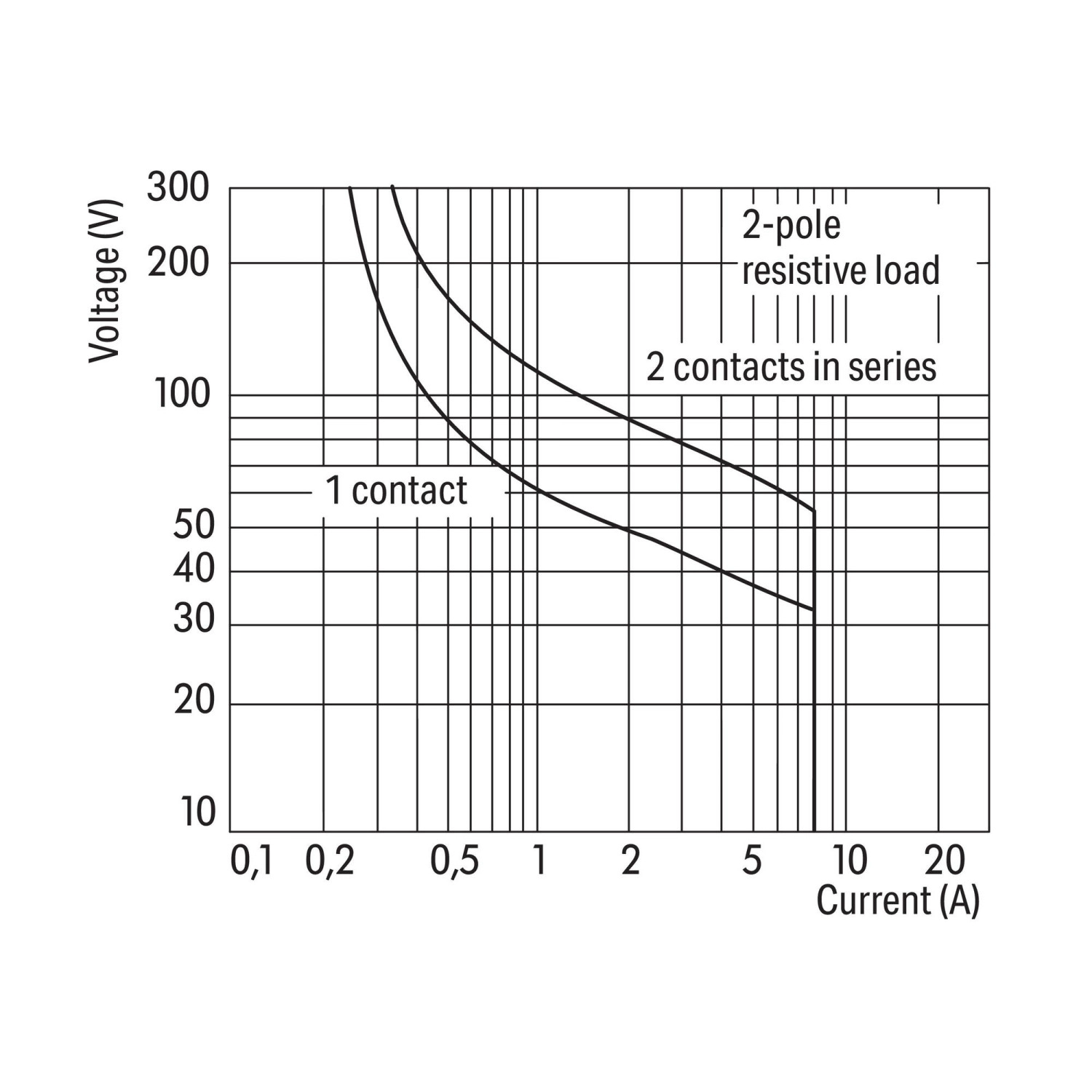

| Elektromos élettartam (NO; ohmos terhelés; 23 °C) | 10 x 10³ kapcsolási művelet |
| Mechanikai élettartam | 30 x 10⁶ kapcsolási művelet |
| Kapcsolási frekvencia terheléssel/terhelés nélkül (max.) | 6 min-1 / 1200 min-1 |
| Állapotvisszajelzés | Piros LED |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 4 kV |
| Szennyezettségi fok | 3 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 5 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Dielektromos szilárdság, terhelési/terhelési áramkör (AC, 1 perc) | 2,5 kVrms |
| Védettség | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |

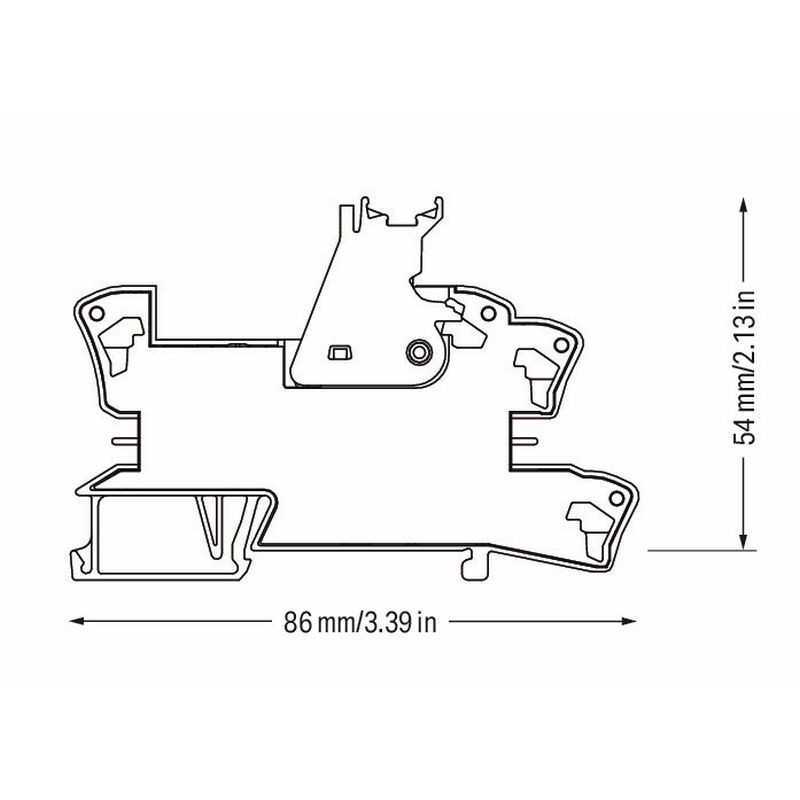

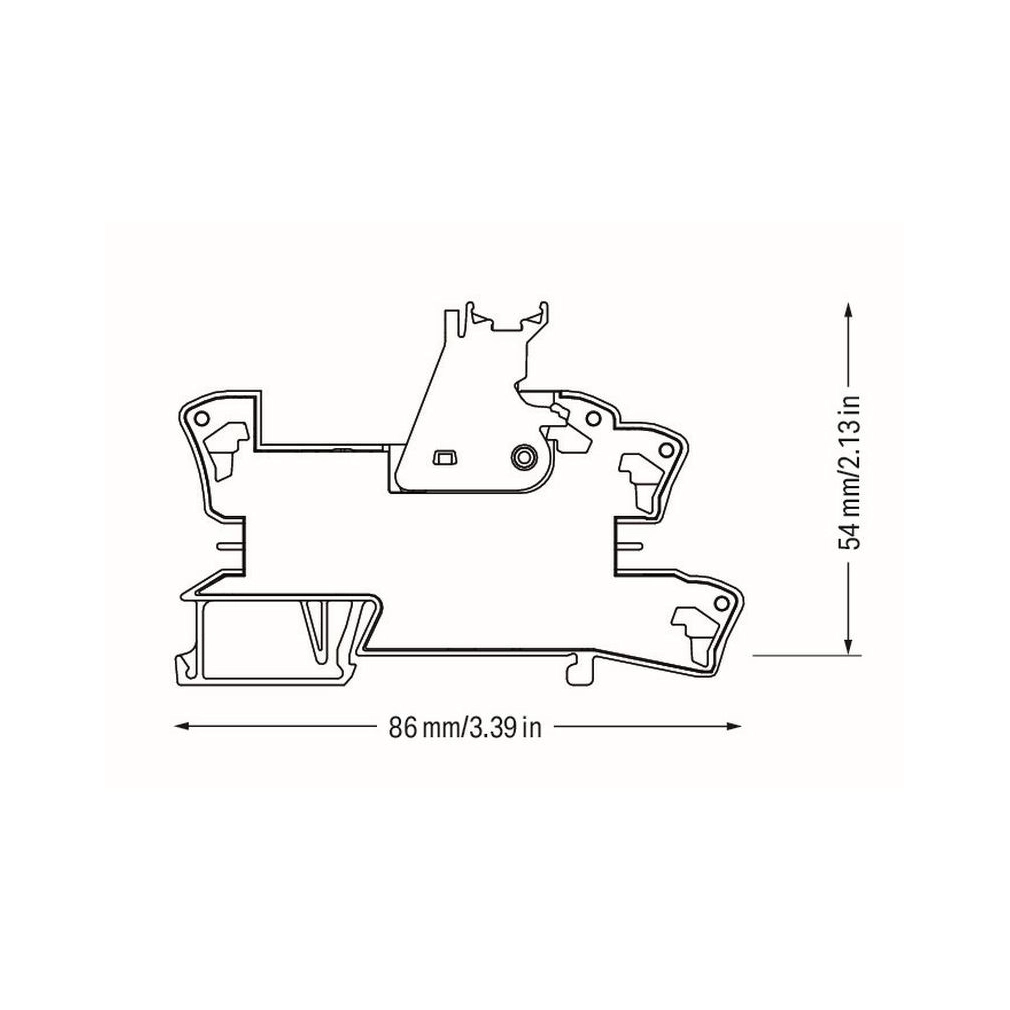

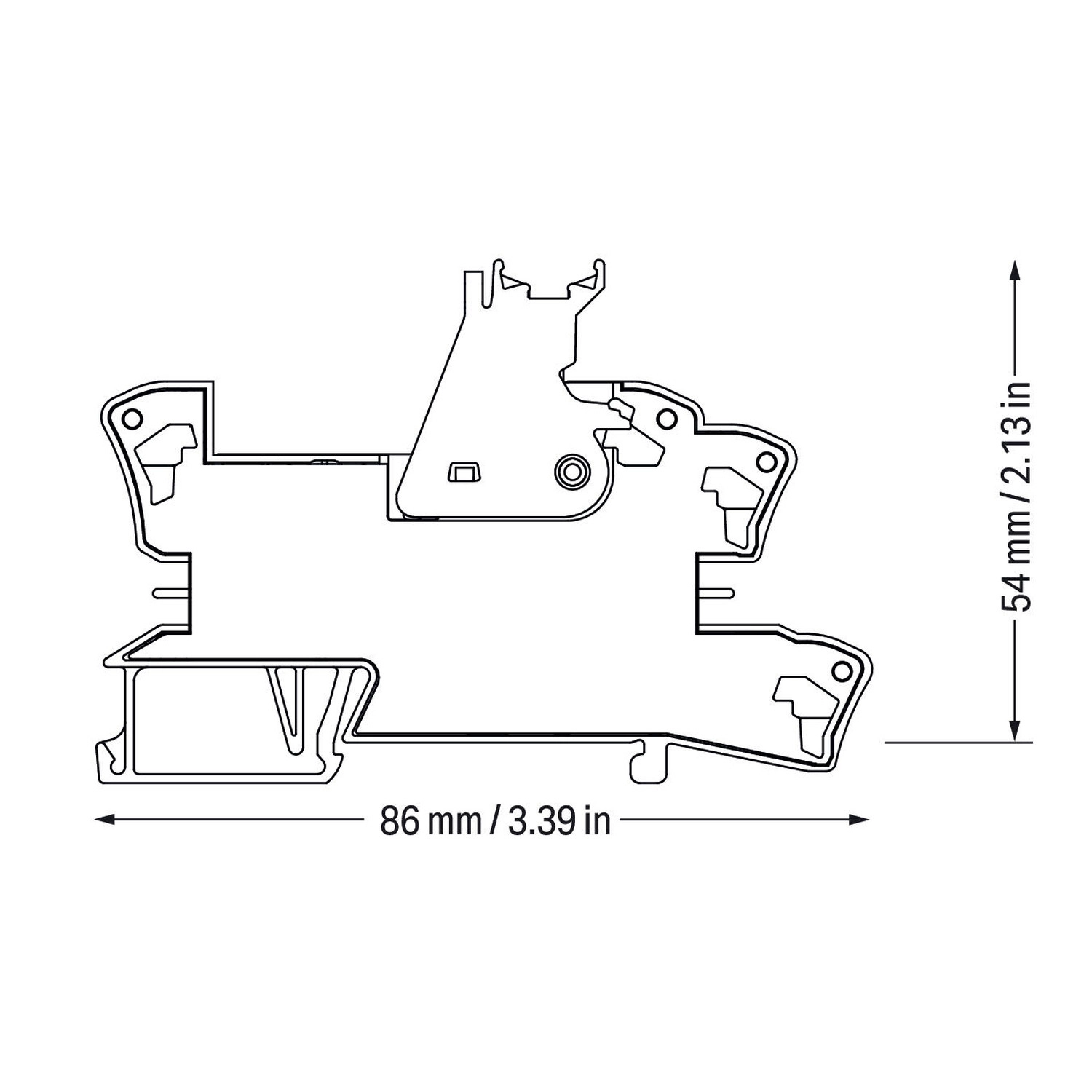

| Szélesség | 15 mm / 0,591 inch |
| Magasság | 86 mm / 3,386 inch |
| Mélység a DIN kalapsín felső részétől | 54 mm / 2,126 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | szürke |
| Tűzterhelés | 1,286 MJ |
| Tömeg | 45,5 g |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a várható környezeti hőmérséklet +20 K |
| Szabványok/előírások | EN 61010-2-201 EN 61810-1 EN 61373 UL 508 |
| WAGO alaprelé | 788-156 |

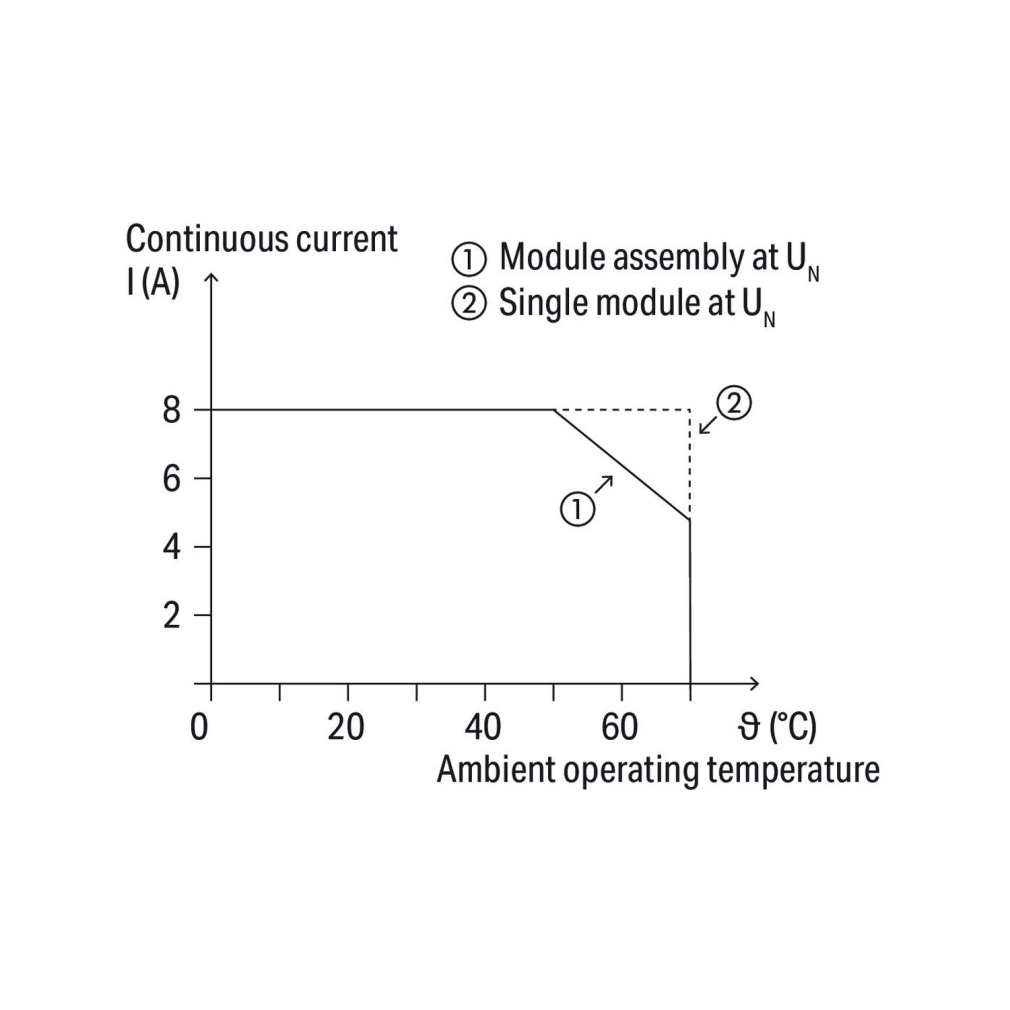

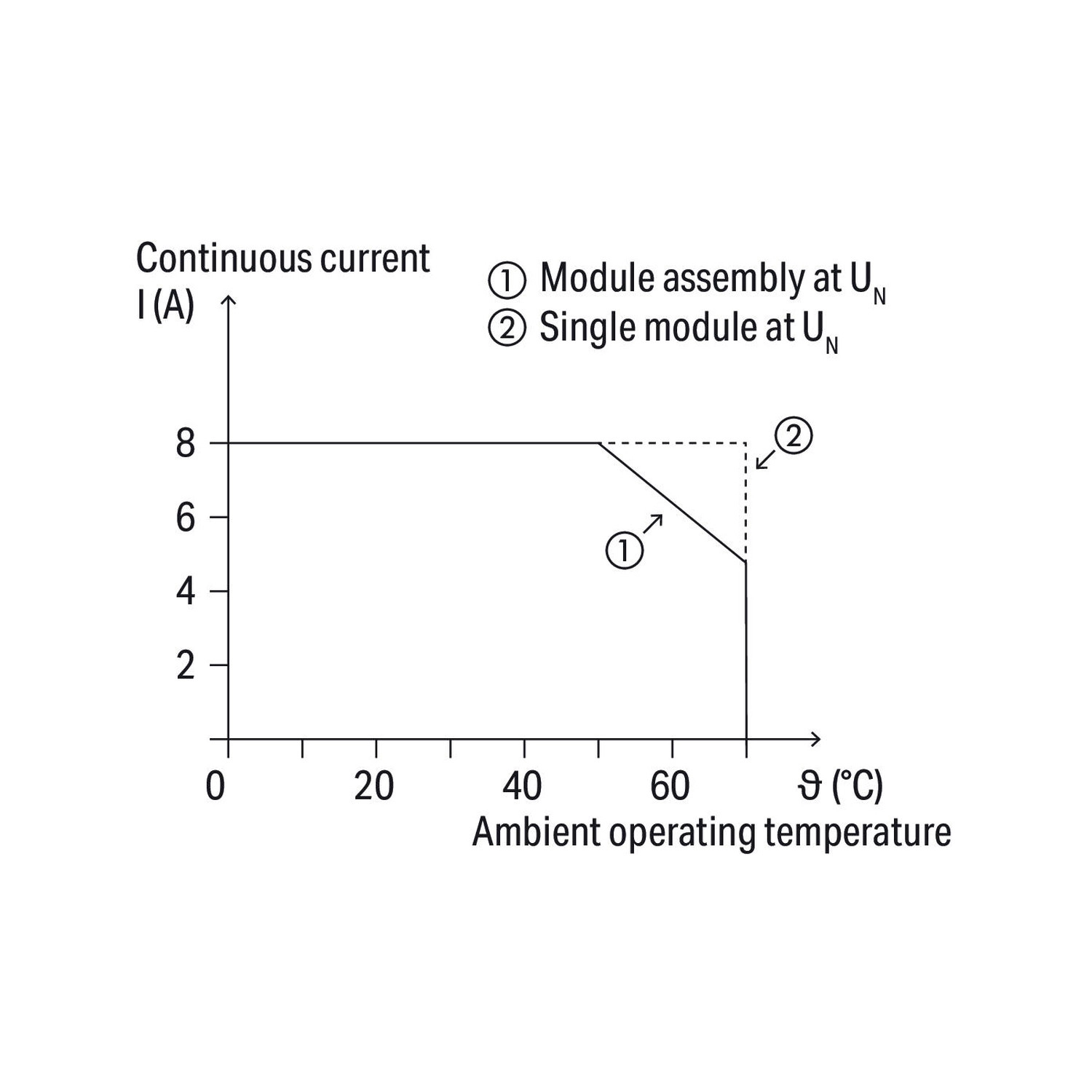

| Áramterhelhetőség feltétele | A tartós határáram nem hőmérséklettől és beépítési elrendezéstől független. A gyári görbe külön kezeli az UN melletti modulsort és az önálló modult. |
| DC kapcsolási terhelés | Ohmos DC-terhelésnél az egy érintkezőre és a két soros érintkezőre külön megadott gyári határgörbe érvényes; az AC 2000 VA érték nem DC teljesítményadat. |
| Szigetelés | Megerősített szigetelés a tekercs és érintkezők között |

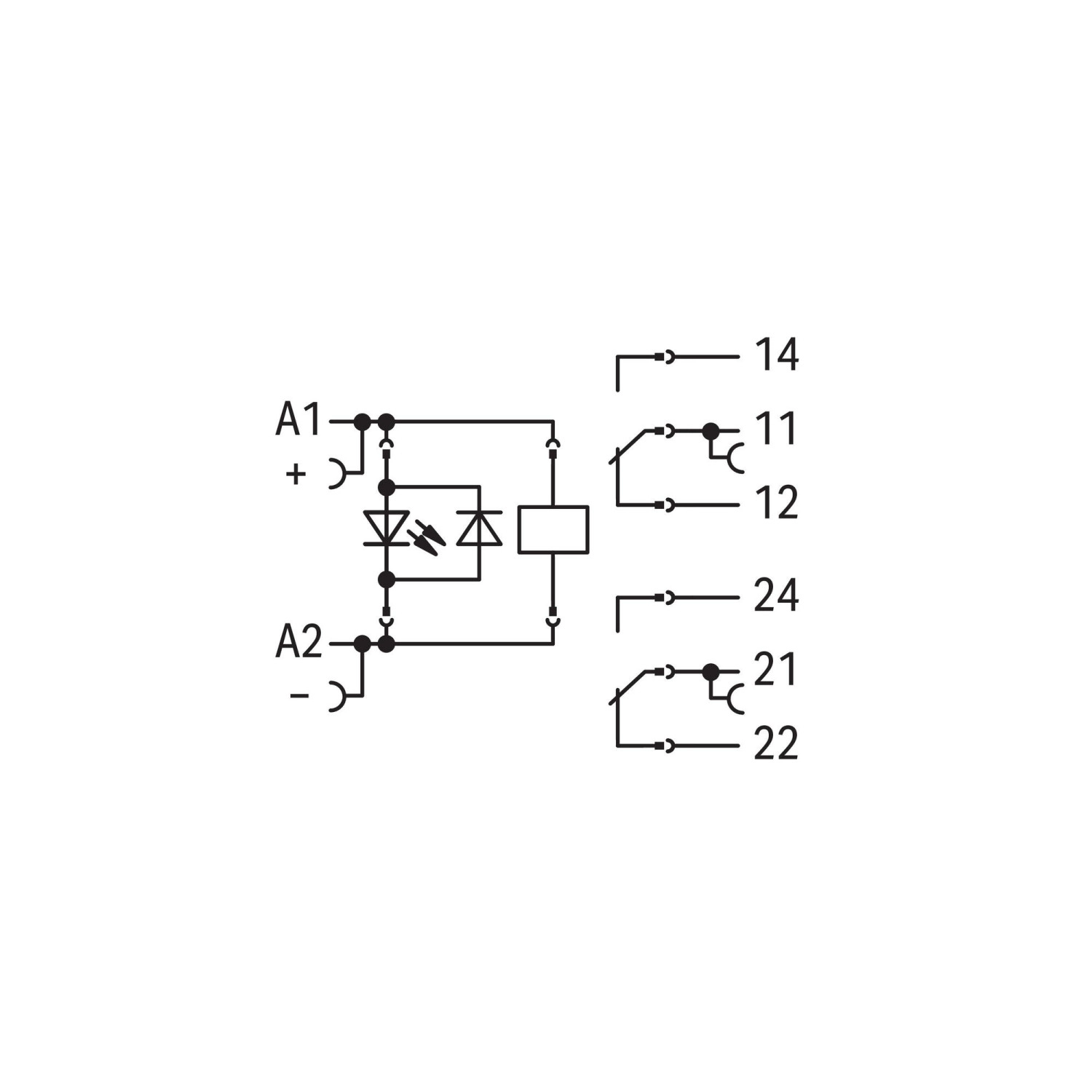

Kapocsjelölések

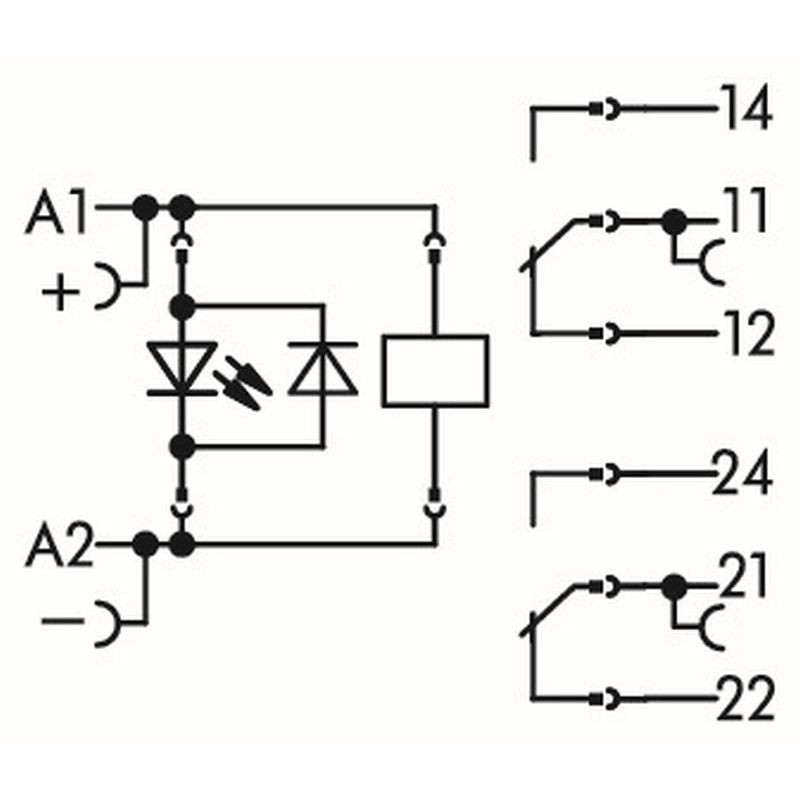

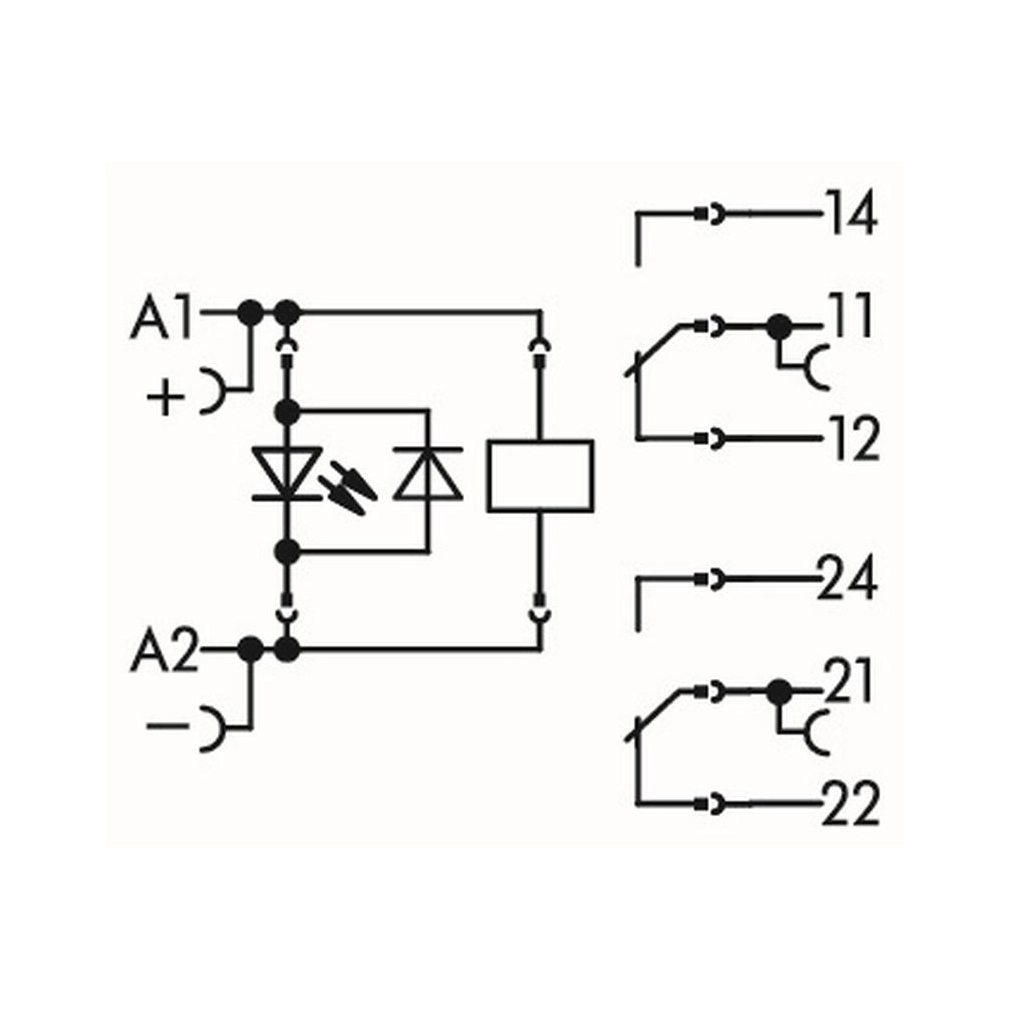

| Vezérlőcsatlakozás | A1: pozitív; A2: negatív |
|---|---|
| Első váltóérintkező | 11: közös;12: nyugalmi zárt;14: nyugalmi nyitott |
| Második váltóérintkező | 21: közös;22: nyugalmi zárt;24: nyugalmi nyitott |
Biztonság és alkalmazási feltételek
| Szomszédos relék szigetelése | Az egymás melletti relékben 250 V feletti feszültségnél elválasztólapot, például 209-191 típust használj a megerősített szigetelés követelményeihez. |
|---|---|
| Induktív terhelés | A relétekercsek és érintkezők védelméhez megfelelő védőáramkörrel csillapítsd az induktív terhelés káros hatását. |
Csatlakoztatás és kezelés
| Vezeték csatlakoztatása | A bemutatott működtetőszerszámmal nyisd a kapocspontot, és helyezd be a vezetéket. |
|---|---|
| Közösítés | A rövidrezáró áthidalóval közösítsd a megfelelő pontokat. |
| Jelölés | WMB Multi jelölőket és csoportjelölő-tartókat használj a jelöléshez. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03084 |
|---|---|
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 Vol.1 Sec.6 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Opcionális kiegészítők
| 788-156 | Alaprelé; Névleges bemeneti feszültség: 24 VDC; 2 váltóérintkező; Tartós határáram: 8 A; Modulszélesség: 13 mm; Modulmagasság: 15 mm |
|---|---|
| 788-118 | Áthidaló; Áthidalási ponthoz; 2 irányú; 1-től 3-ig; szigetelt; világosszürke |
| 788-113 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 788-114 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 788-115 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 788-116 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 788-117 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-542 | Iker érvéghüvely; Hüvely 2 x 1 mm² / AWG 2 x 18; piros, szigetelt; 12 mm hosszú; piros |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 788-120 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültség: 24 VDC |
| 209-145 | Csoportjelölő-tartó; fehér |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; 0,1 vonalszélesség; fekete vonalszín |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 209-191 | Elválasztólap a szomszédos relék megerősített szigetelésének megadott feltételéhez |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 7439-92-1; 7440-43-9 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Kadmium; Ólom |
| RoHS megfelelőség | Megfelel, mentesség nélkül |
| SCIP; Ausztria | 24d2c028-d78a-47d5-854b-7e27c80364cd |
| SCIP; Belgium | 5ac37397-baae-4e58-a3d3-61435578db9f |
| SCIP; Bulgária | de1cb4da-97c0-4008-9269-da951ab1ef16 |
| SCIP; Csehország | c403f750-ef31-42a4-aad9-12e1c6f4fe05 |
| SCIP; Dánia | 08d49e8e-6e93-4346-8e74-784ca6f59bef |
| SCIP; Finnország | d1c1e038-ca63-45b9-b8ad-df061b16ed25 |
| SCIP; Franciaország | 853c5f70-bd31-4f01-9c72-acb268d802cd |
| SCIP; Németország | 29efa91e-de52-404a-a3b5-7a02ea50bbb5 |
| SCIP; Magyarország | 05ecf633-f69c-4fac-b89c-9c17adcb3af3 |
| SCIP; Olaszország | d0c19709-ee3b-4706-ba8a-2fcbb782cda1 |
| SCIP; Hollandia | d263f759-daa0-4cac-a565-b787a6062566 |
| SCIP; Lengyelország | 252526f9-7a88-4d6b-b7b5-7ba6d6981d94 |
| SCIP; Románia | d9b9f293-6b25-417a-96e3-84fe7cee93b2 |
| SCIP; Svédország | 522525c4-ff5a-471a-bb93-f6be7d85275a |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen csupaszolási hossz tartozik hozzá?
9–10 mm.
Milyen csatlakozástechnikával készül?
Push-in CAGE CLAMP csatlakozással; a vezetékfajtához és bekötési módhoz tartozó feltételek külön érvényesek.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
Push-in CAGE CLAMP ® csatlakozás, piros LED állapotjelző
Névleges áram
8 A
Nyitóérintkezők száma
0
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
788-312
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
46 g/db
Cikkszám
4055143184137
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 788-312 relémodul, 24 V DC, 2 váltóérintkező, 8 A tartós határáram, piros állapotjelzés, 15 mm széles, 2,5 mm², szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 788-312 |
| GTIN / EAN | 4055143184137 |
| Terméktípus | Két váltóérintkezős relémodul |
Műszaki és környezeti adatok
| Névleges bemeneti feszültség UN | 24 VDC |
|---|---|
| Bemeneti feszültségtartomány | ±10 % |
| Névleges bemeneti áram UN | 19 mA |
| Váltóérintkezők száma | 2 |
| Érintkező anyaga (relé) | AgNi 90/10 |
| Tartós határáram | 8 A |
| Bekapcsolási áram (rezisztív) (max.) (AC) | 15 A / 4 s |
| Kapcsolási feszültség (max.) | 250 VAC |
| Kapcsolási teljesítmény (ohmos terhelés esetén) (max.) | AC 2000 VA; DC (lásd a terhelési görbét) |
| Felhasználási kategória | AC-15: 3 A / 250 VAC DC-13: 2 A / 24 VDC |
| Ajánlott minimum terhelés | 12 V / 10 mA |
| Behúzási idő (ált.) | 8 ms |
| Kiesési idő (ált.) | 13 ms |
| Prellezési idő (ált.) | 10 ms |
| Elektromos élettartam (NO; ohmos terhelés; 23 °C) | 10 x 10³ kapcsolási művelet |
| Mechanikai élettartam | 30 x 10⁶ kapcsolási művelet |
| Kapcsolási frekvencia terheléssel/terhelés nélkül (max.) | 6 min-1 / 1200 min-1 |
| Állapotvisszajelzés | Piros LED |
| Méretezési feszültség | 250 V |
| Méretezési túlfeszültség | 4 kV |
| Szennyezettségi fok | 3 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 5 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Dielektromos szilárdság, terhelési/terhelési áramkör (AC, 1 perc) | 2,5 kVrms |
| Védettség | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 15 mm / 0,591 inch |
| Magasság | 86 mm / 3,386 inch |
| Mélység a DIN kalapsín felső részétől | 54 mm / 2,126 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | szürke |
| Tűzterhelés | 1,286 MJ |
| Tömeg | 45,5 g |
| Környezeti hőmérséklet (tárolási) | -40 … +70 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a várható környezeti hőmérséklet +20 K |
| Szabványok/előírások | EN 61010-2-201 EN 61810-1 EN 61373 UL 508 |
| WAGO alaprelé | 788-156 |
| Áramterhelhetőség feltétele | A tartós határáram nem hőmérséklettől és beépítési elrendezéstől független. A gyári görbe külön kezeli az UN melletti modulsort és az önálló modult. |
| DC kapcsolási terhelés | Ohmos DC-terhelésnél az egy érintkezőre és a két soros érintkezőre külön megadott gyári határgörbe érvényes; az AC 2000 VA érték nem DC teljesítményadat. |
| Szigetelés | Megerősített szigetelés a tekercs és érintkezők között |
Kapocsjelölések
| Vezérlőcsatlakozás | A1: pozitív; A2: negatív |
|---|---|
| Első váltóérintkező | 11: közös;12: nyugalmi zárt;14: nyugalmi nyitott |
| Második váltóérintkező | 21: közös;22: nyugalmi zárt;24: nyugalmi nyitott |
Biztonság és alkalmazási feltételek
| Szomszédos relék szigetelése | Az egymás melletti relékben 250 V feletti feszültségnél elválasztólapot, például 209-191 típust használj a megerősített szigetelés követelményeihez. |
|---|---|
| Induktív terhelés | A relétekercsek és érintkezők védelméhez megfelelő védőáramkörrel csillapítsd az induktív terhelés káros hatását. |
Csatlakoztatás és kezelés
| Vezeték csatlakoztatása | A bemutatott működtetőszerszámmal nyisd a kapocspontot, és helyezd be a vezetéket. |
|---|---|
| Közösítés | A rövidrezáró áthidalóval közösítsd a megfelelő pontokat. |
| Jelölés | WMB Multi jelölőket és csoportjelölő-tartókat használj a jelöléshez. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03084 |
|---|---|
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 Vol.1 Sec.6 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| Vasúti gyártói nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Opcionális kiegészítők
| 788-156 | Alaprelé; Névleges bemeneti feszültség: 24 VDC; 2 váltóérintkező; Tartós határáram: 8 A; Modulszélesség: 13 mm; Modulmagasság: 15 mm |
|---|---|
| 788-118 | Áthidaló; Áthidalási ponthoz; 2 irányú; 1-től 3-ig; szigetelt; világosszürke |
| 788-113 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 788-114 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 788-115 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 788-116 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 788-117 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-542 | Iker érvéghüvely; Hüvely 2 x 1 mm² / AWG 2 x 18; piros, szigetelt; 12 mm hosszú; piros |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 788-120 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültség: 24 VDC |
| 209-145 | Csoportjelölő-tartó; fehér |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll; 0,1 vonalszélesség; fekete vonalszín |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; 50 m tekercsen; nem nyújtható; üres; Bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 209-191 | Elválasztólap a szomszédos relék megerősített szigetelésének megadott feltételéhez |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85364900990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122334 |
|---|---|
| eCl@ss 10.0 | 27-37-16-01 |
| eCl@ss 9.0 | 27-37-16-01 |
| ETIM 9.0 | EC001437 |
| ETIM 10.0 | EC001437 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 7439-92-1; 7440-43-9 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Kadmium; Ólom |
| RoHS megfelelőség | Megfelel, mentesség nélkül |
| SCIP; Ausztria | 24d2c028-d78a-47d5-854b-7e27c80364cd |
| SCIP; Belgium | 5ac37397-baae-4e58-a3d3-61435578db9f |
| SCIP; Bulgária | de1cb4da-97c0-4008-9269-da951ab1ef16 |
| SCIP; Csehország | c403f750-ef31-42a4-aad9-12e1c6f4fe05 |
| SCIP; Dánia | 08d49e8e-6e93-4346-8e74-784ca6f59bef |
| SCIP; Finnország | d1c1e038-ca63-45b9-b8ad-df061b16ed25 |
| SCIP; Franciaország | 853c5f70-bd31-4f01-9c72-acb268d802cd |
| SCIP; Németország | 29efa91e-de52-404a-a3b5-7a02ea50bbb5 |
| SCIP; Magyarország | 05ecf633-f69c-4fac-b89c-9c17adcb3af3 |
| SCIP; Olaszország | d0c19709-ee3b-4706-ba8a-2fcbb782cda1 |
| SCIP; Hollandia | d263f759-daa0-4cac-a565-b787a6062566 |
| SCIP; Lengyelország | 252526f9-7a88-4d6b-b7b5-7ba6d6981d94 |
| SCIP; Románia | d9b9f293-6b25-417a-96e3-84fe7cee93b2 |
| SCIP; Svédország | 522525c4-ff5a-471a-bb93-f6be7d85275a |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

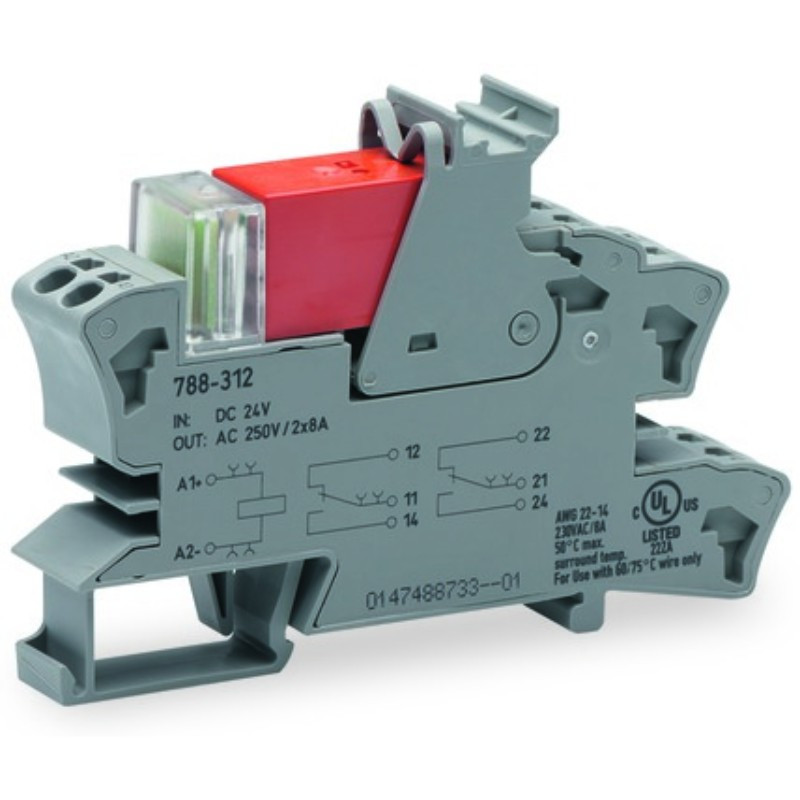

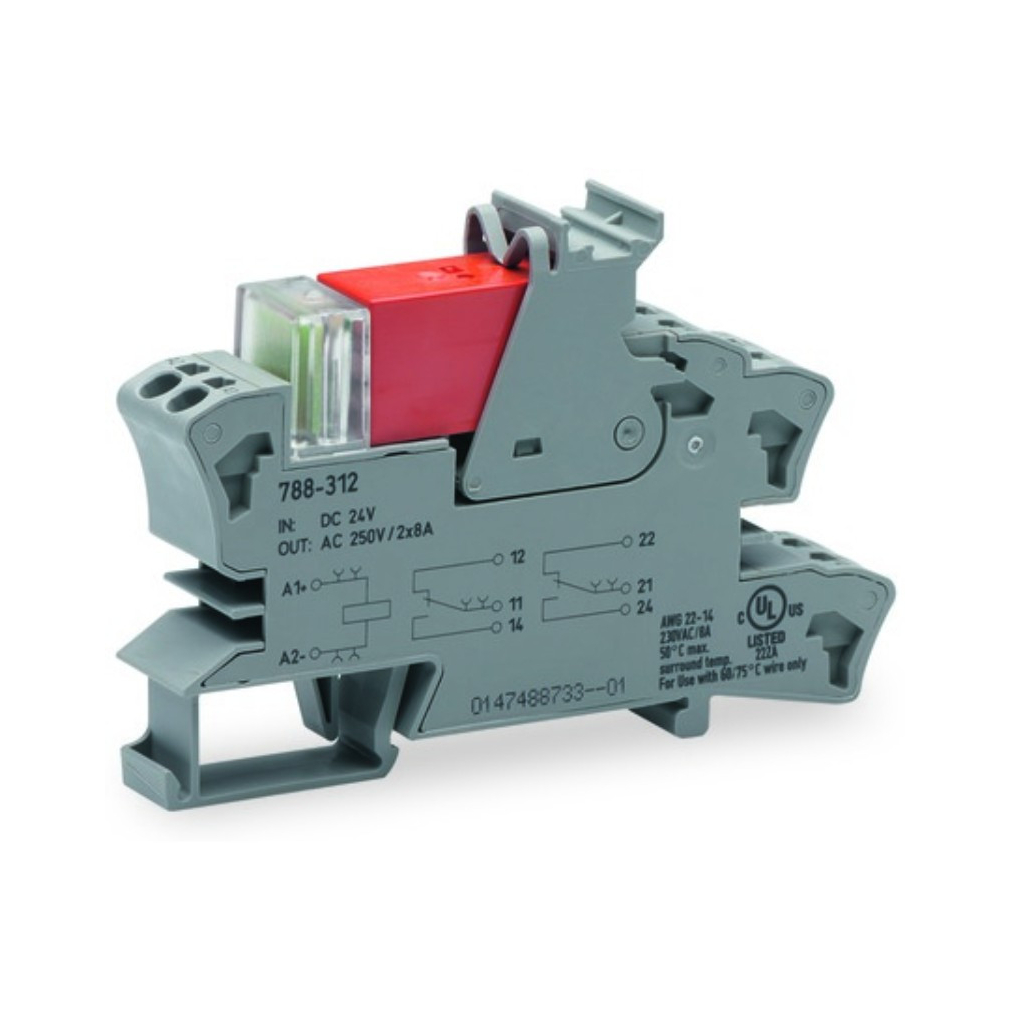

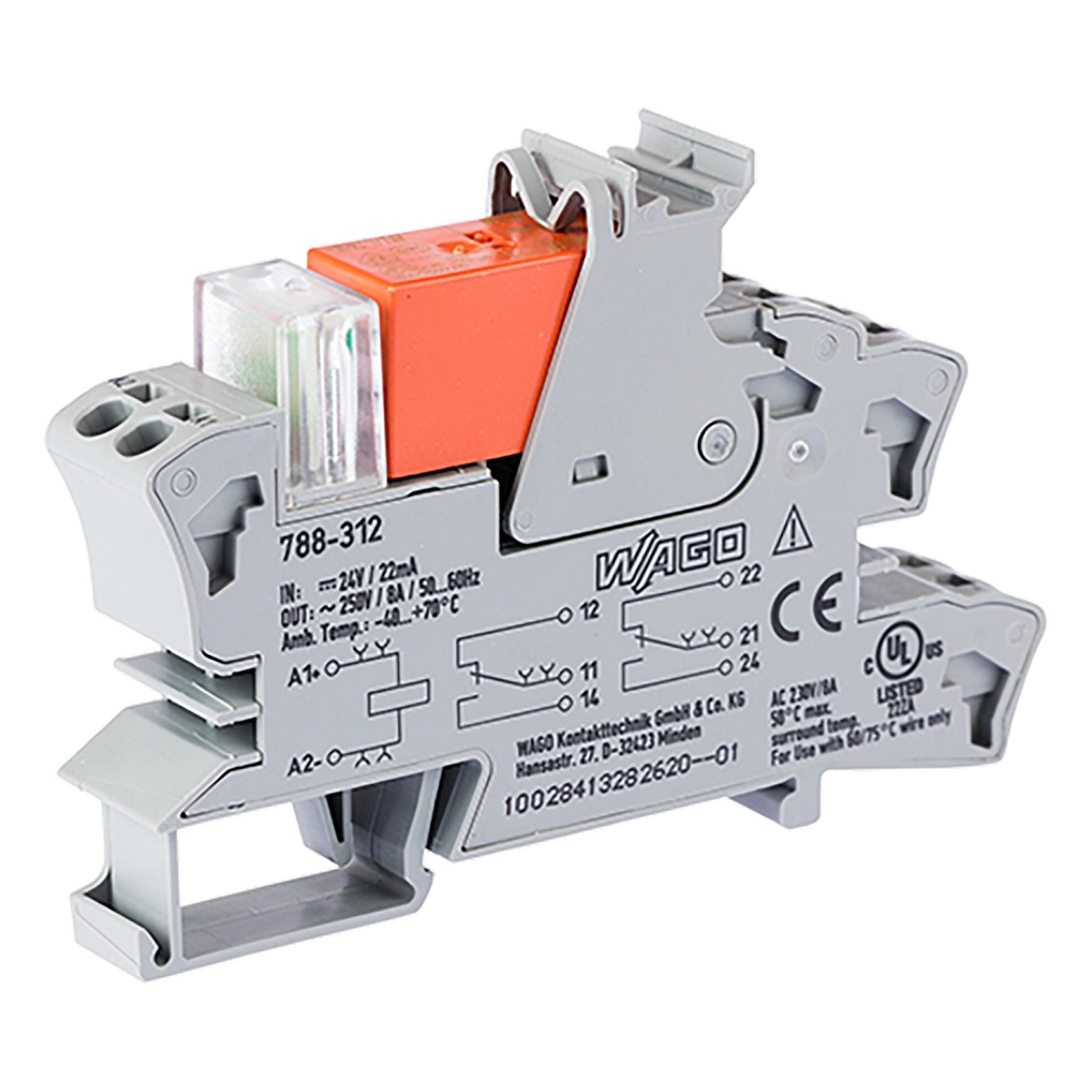

Wago 788-312 relémodul, 24 V DC, 2 váltóérintkező, 8 A tartós határáram, piros állapotjelzés, 15 mm széles, 2,5 mm², szürke használati útmutató
Biztonság és alkalmazási feltételek
| Szomszédos relék szigetelése | Az egymás melletti relékben 250 V feletti feszültségnél elválasztólapot, például 209-191 típust használj a megerősített szigetelés követelményeihez. |
|---|---|
| Induktív terhelés | A relétekercsek és érintkezők védelméhez megfelelő védőáramkörrel csillapítsd az induktív terhelés káros hatását. |
Vezeték és csupaszolás
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
Saját kapocsjelölések
| Vezérlőcsatlakozás | A1: pozitív; A2: negatív |
|---|---|
| Első váltóérintkező | 11: közös;12: nyugalmi zárt;14: nyugalmi nyitott |
| Második váltóérintkező | 21: közös;22: nyugalmi zárt;24: nyugalmi nyitott |
Csatlakoztatás és kezelés
| Vezeték csatlakoztatása | A bemutatott működtetőszerszámmal nyisd a kapocspontot, és helyezd be a vezetéket. |
|---|---|
| Közösítés | A rövidrezáró áthidalóval közösítsd a megfelelő pontokat. |
| Jelölés | WMB Multi jelölőket és csoportjelölő-tartókat használj a jelöléshez. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
