Wago 788-102 reléaljzat 15 mm-es, 2 váltóérintkezős alaprelékhez, szürke
RRP:2 657 Ft
2 630 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 291 Ft
nettó 1 804 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

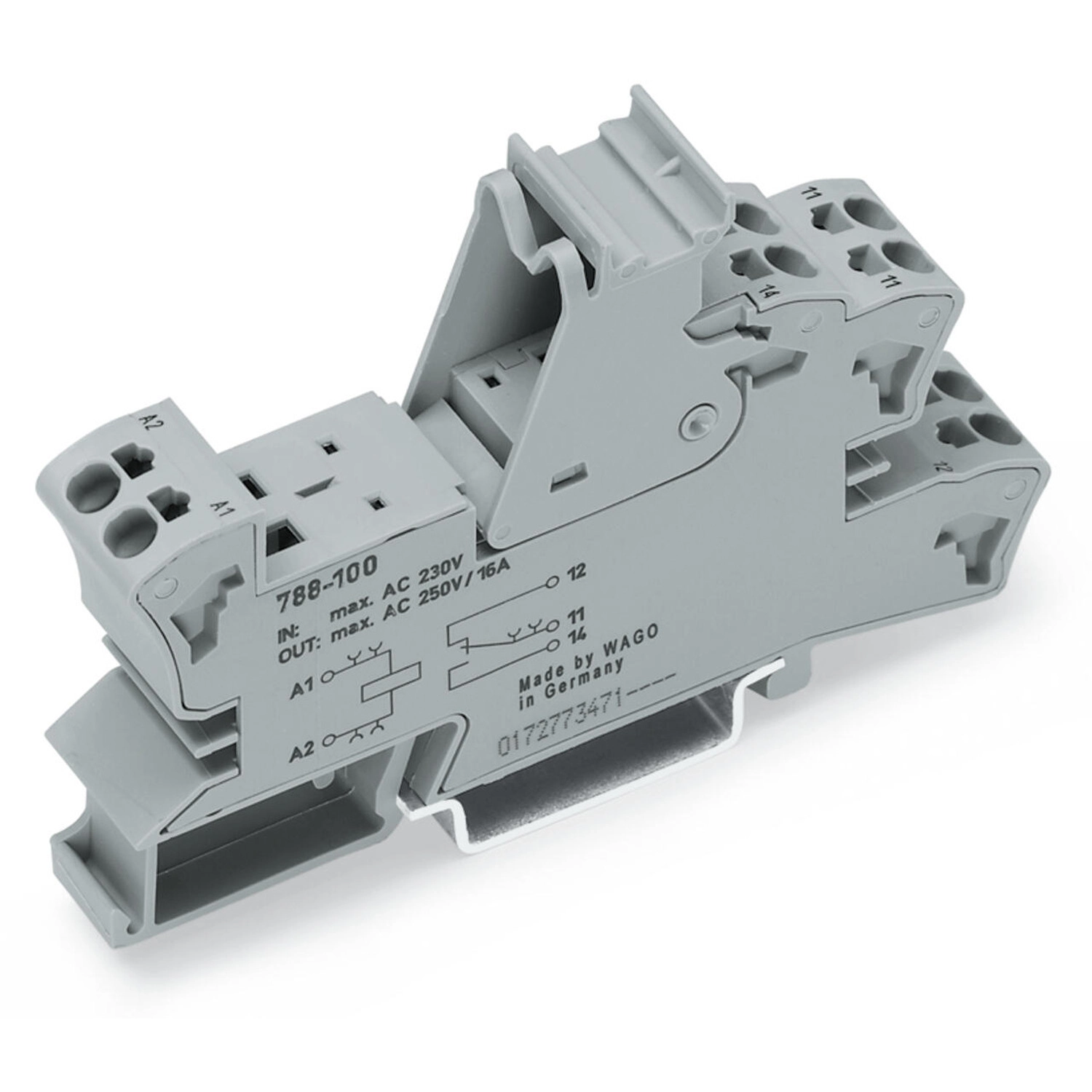

WAGO 788-102 reléaljzat 2CO, szürke, ipari jelillesztési, kapcsolási és mérési feladatokhoz.

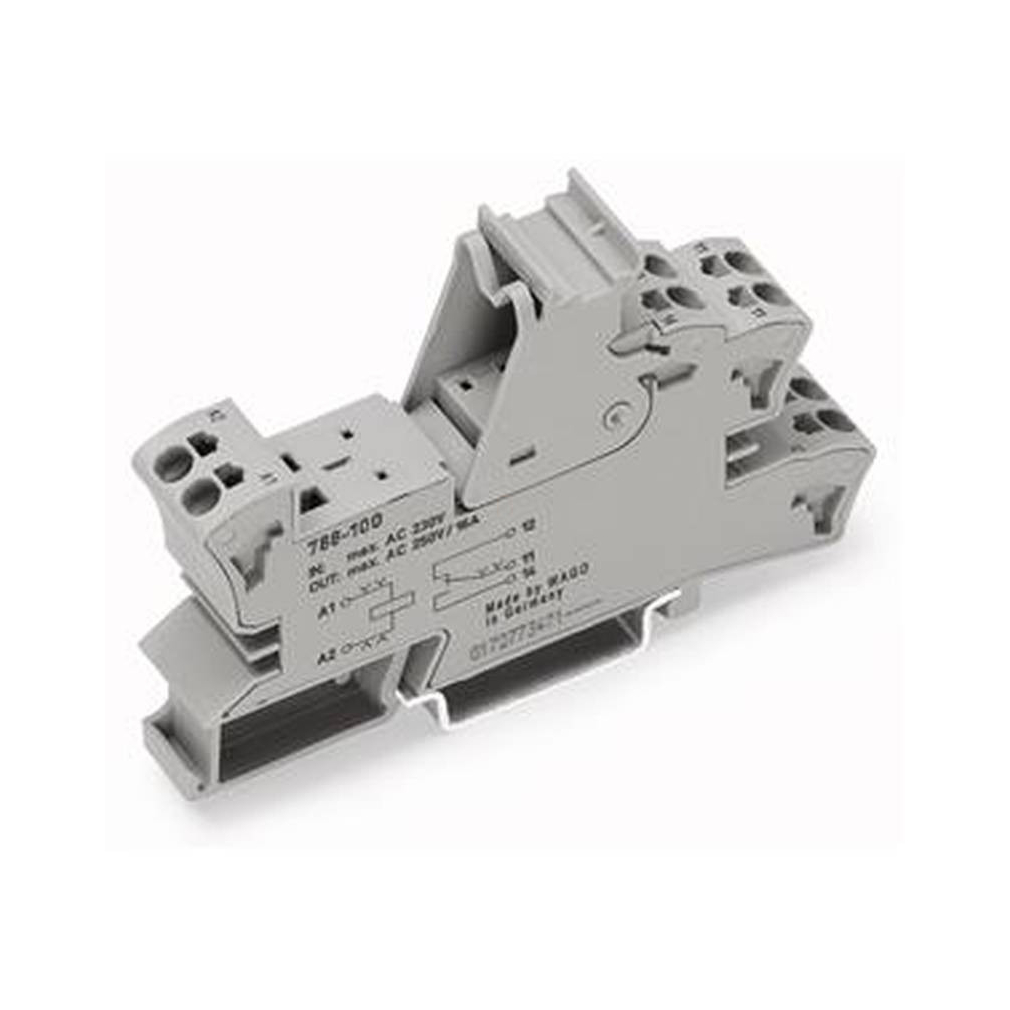

A Wago 788-102 szürke reléaljzat két váltóérintkezős, 15 mm széles alaprelékhez. A csatlakoztatott alaprelé saját jellemzői az aljzat maximális értékeit korlátozhatják.
Műszaki és környezeti adatok
| Névleges bemeneti feszültség UN | 230 VAC/VDC |
|---|---|
| Bemeneti feszültségtartomány | 0 … 250 VAC/VDC |
| Névleges frekvenciatartomány; vezérlő áramkör | 50 … 60 Hz |
| Váltóérintkezők száma | 2 |
| Tartós határáram | 8 A |
| Kapcsolási feszültség (max.) | 300 VAC |
| Névleges frekvenciatartomány; terhelési áramkör | ≤60 Hz |
| Méretezési feszültség | 300 V |
| Túlfeszültség kategória | II |
| Szennyezettségi fok | 3 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 3,6 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Szigetelés típusa (vezérlő/ellenőrző érintkezés) | Megerősített szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (terhelés/terhelési áramkör) | Alapszigetelés |
| Szigetelés típusa (szomszédos, azonos típusú eszközök között) | Alapszigetelés |
| Védettség | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |

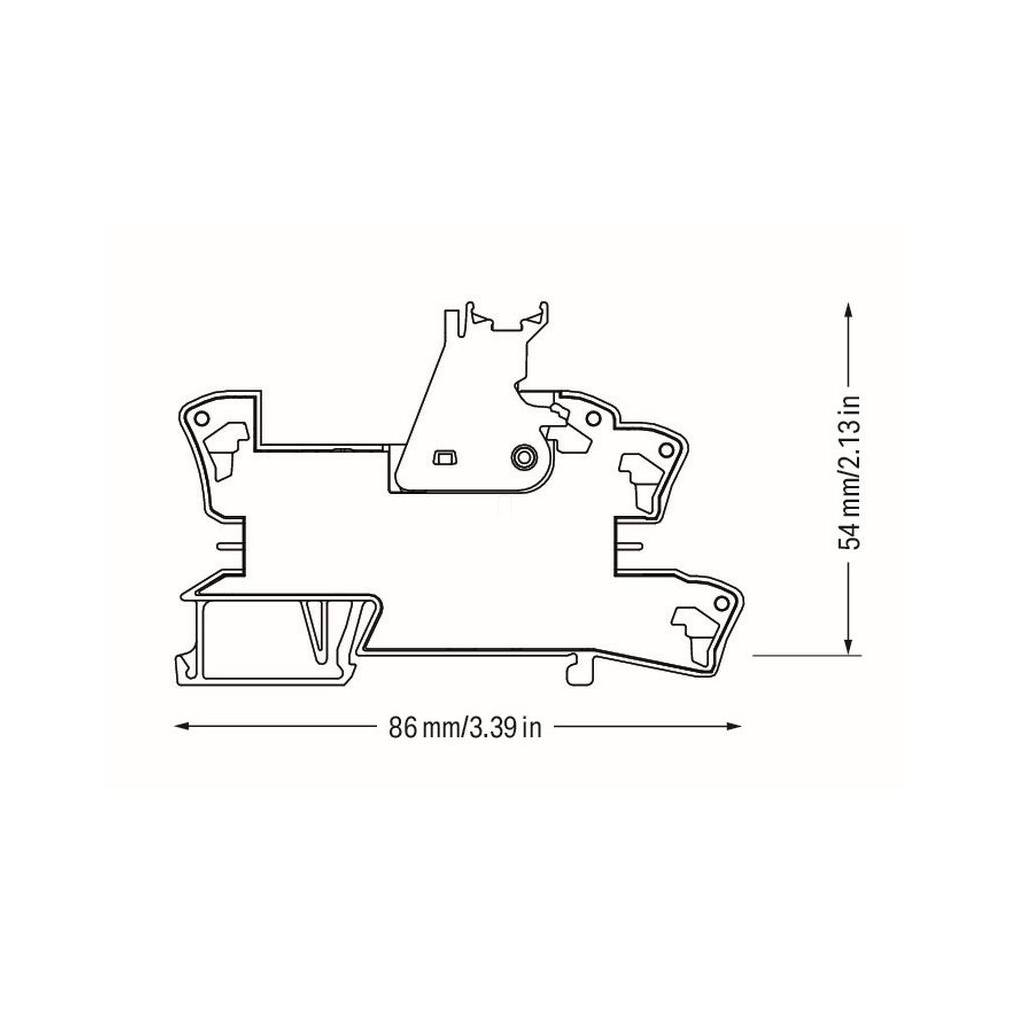

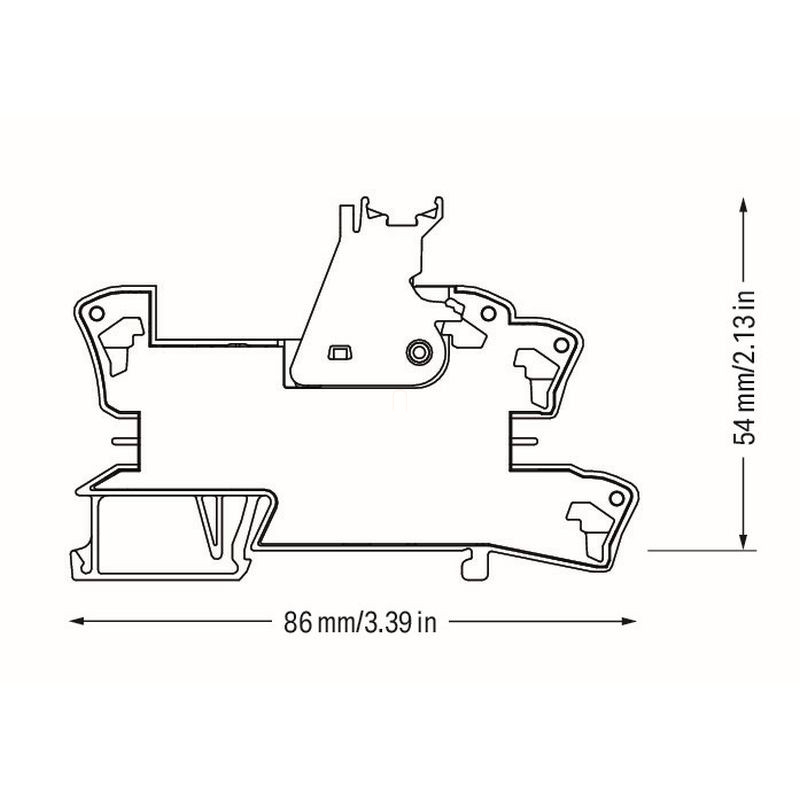

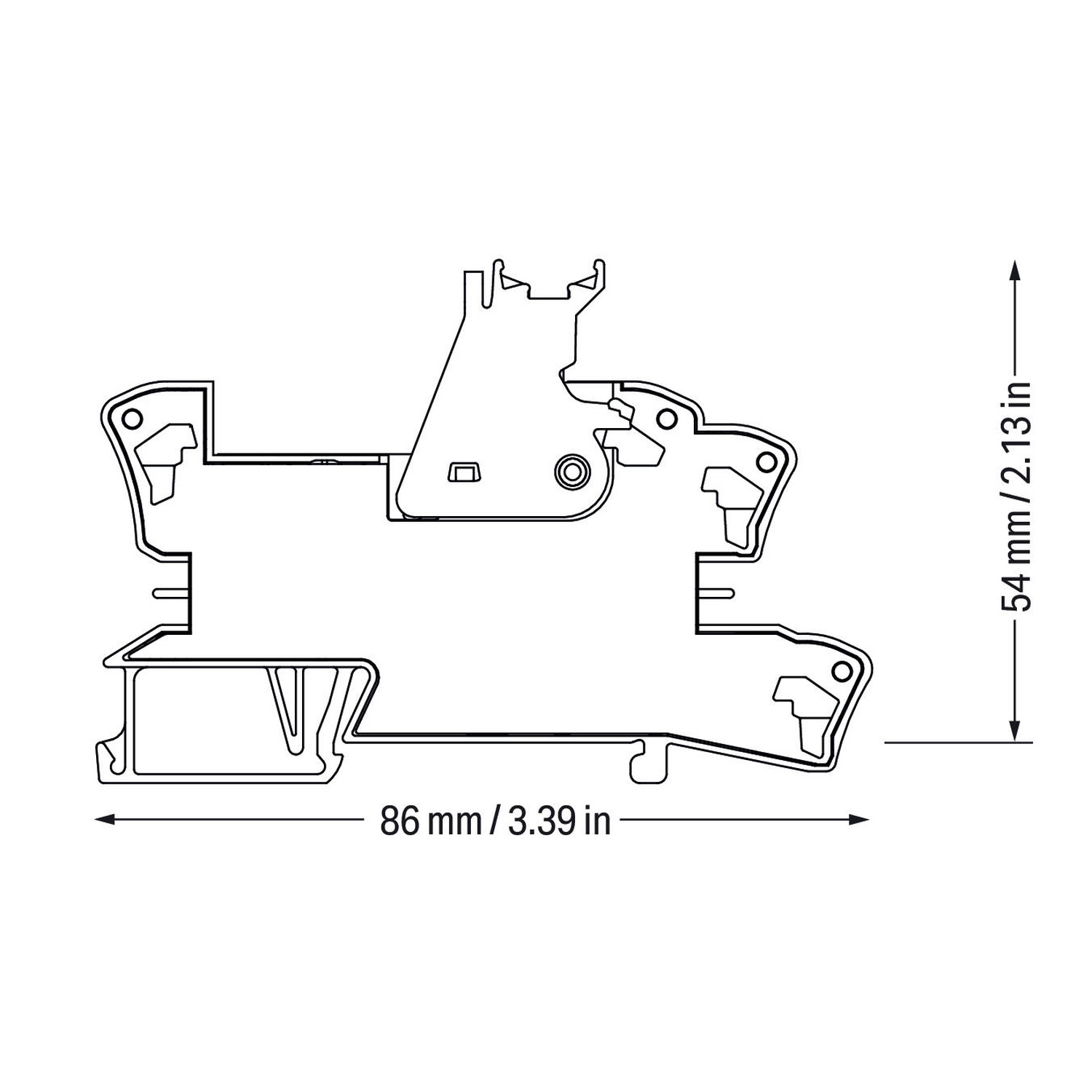

| Szélesség | 15 mm / 0,591 inch |
| Magasság | 86 mm / 3,386 inch |
| Mélység a DIN kalapsín felső részétől | 54 mm / 2,126 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | szürke |
| Tűzterhelés | 0,57 MJ |
| Tömeg | 30,7 g |
| Műanyag relatív hőmérsékleti indexe, RTI (UL) | 105 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a várható környezeti hőmérséklet +20 K |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 61010-2-201 |
| Megadott adatok hatóköre | Az aljzat műszaki adatai maximális értékek; a használt kiegészítők korlátozhatják őket. |

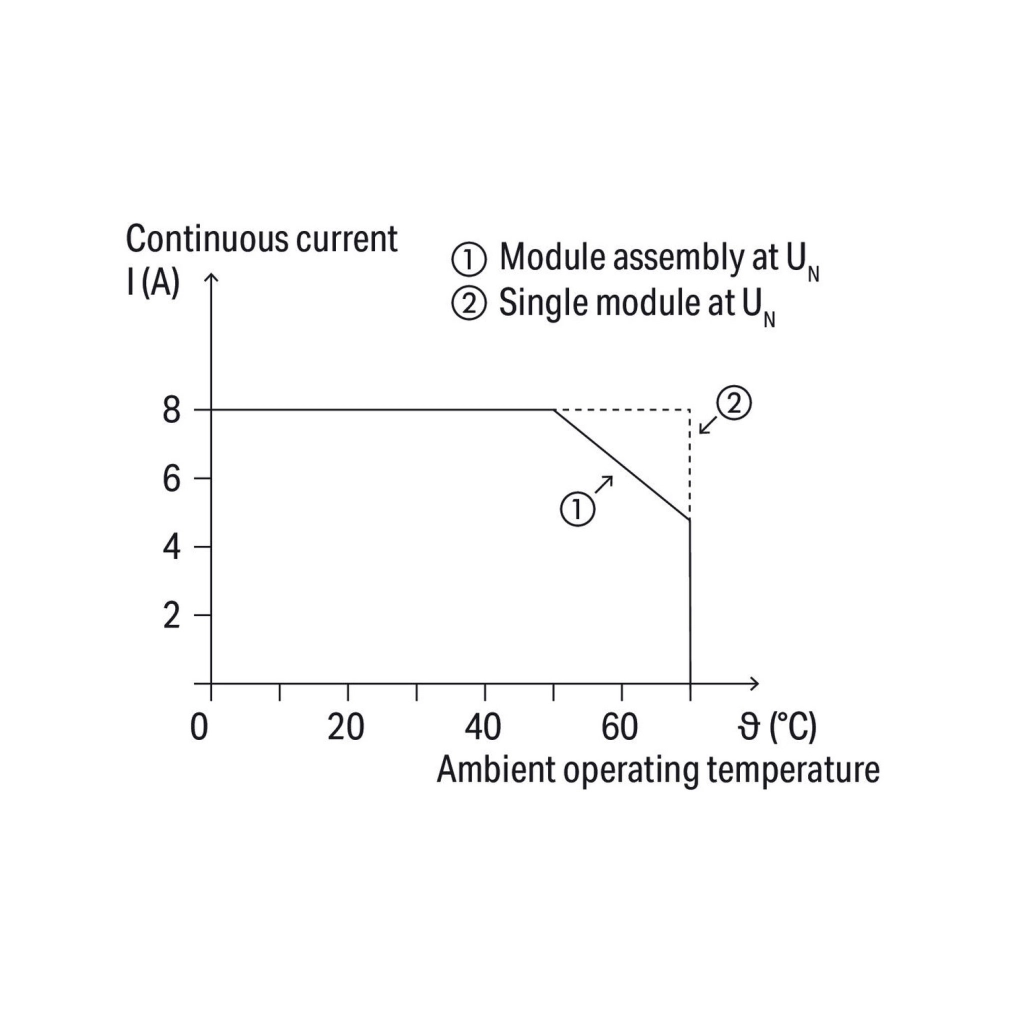

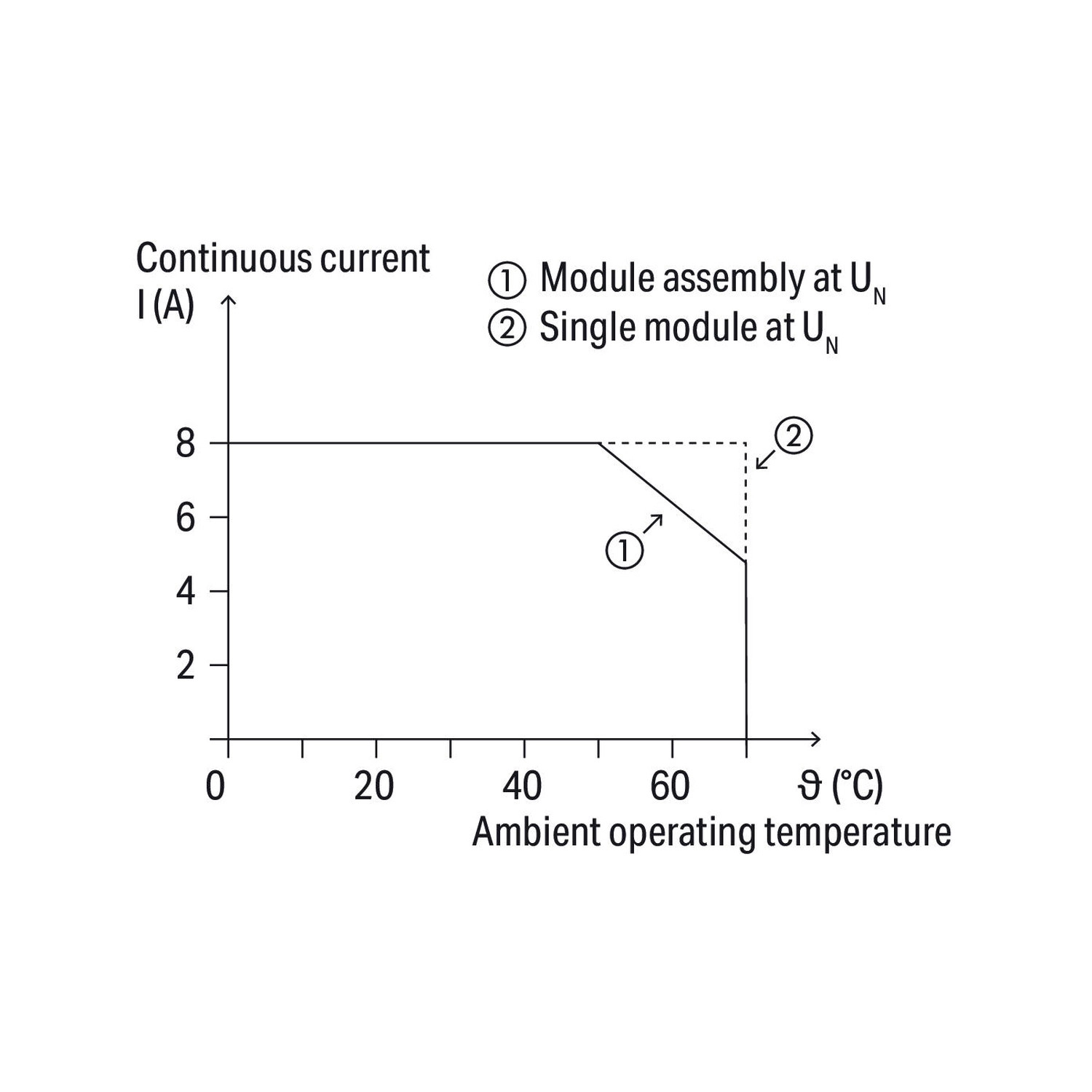

| Áramterhelhetőség feltétele | A tartós határáram nem hőmérséklettől és beépítési elrendezéstől független. A gyári görbe külön kezeli az UN melletti modulsort és az önálló modult. |

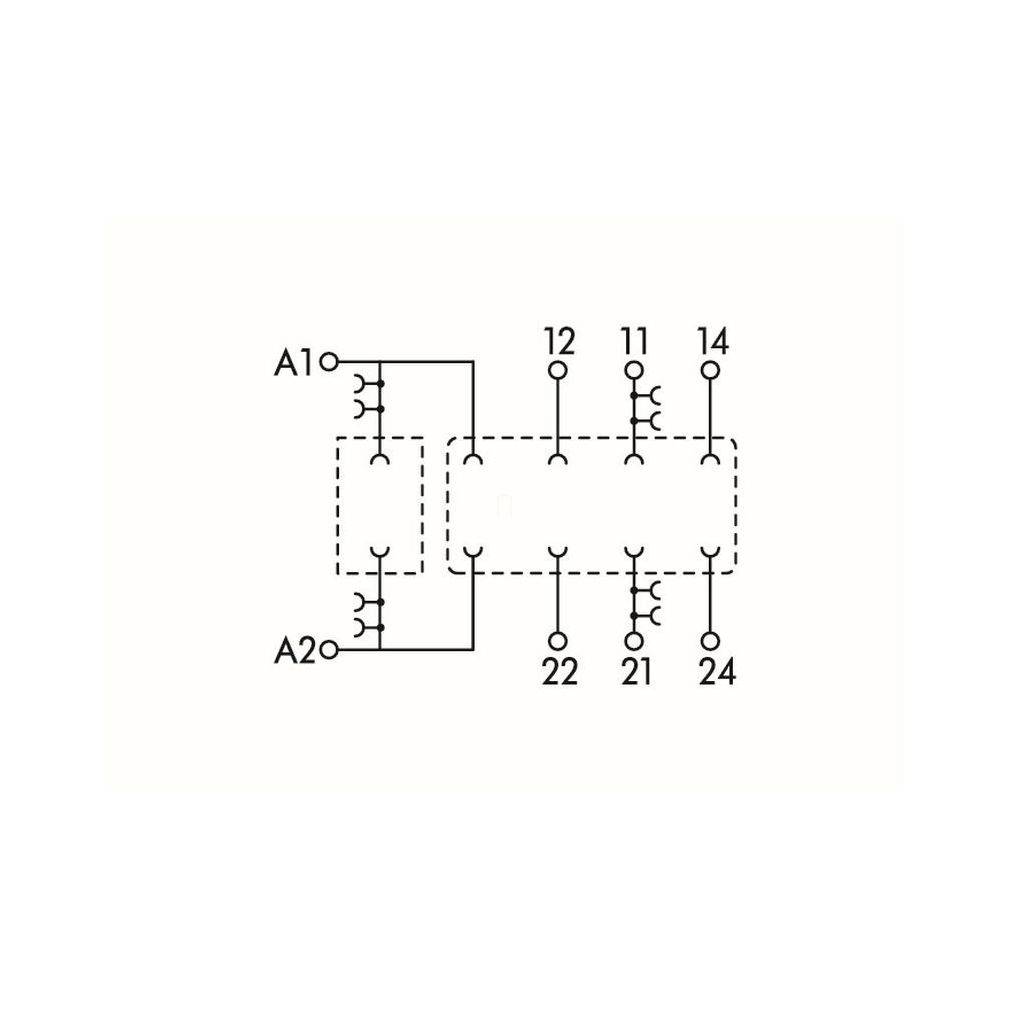

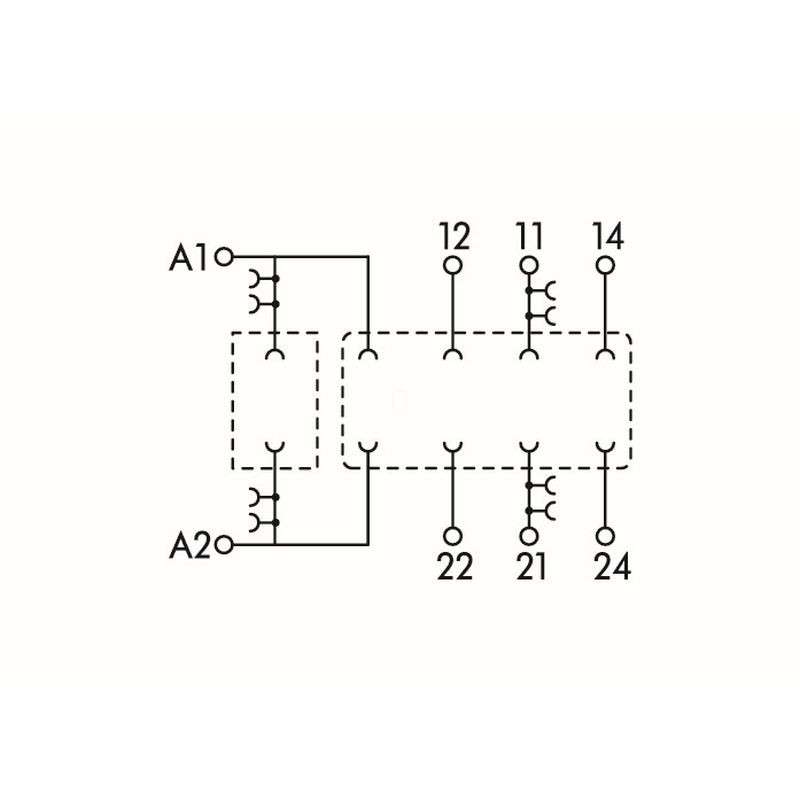

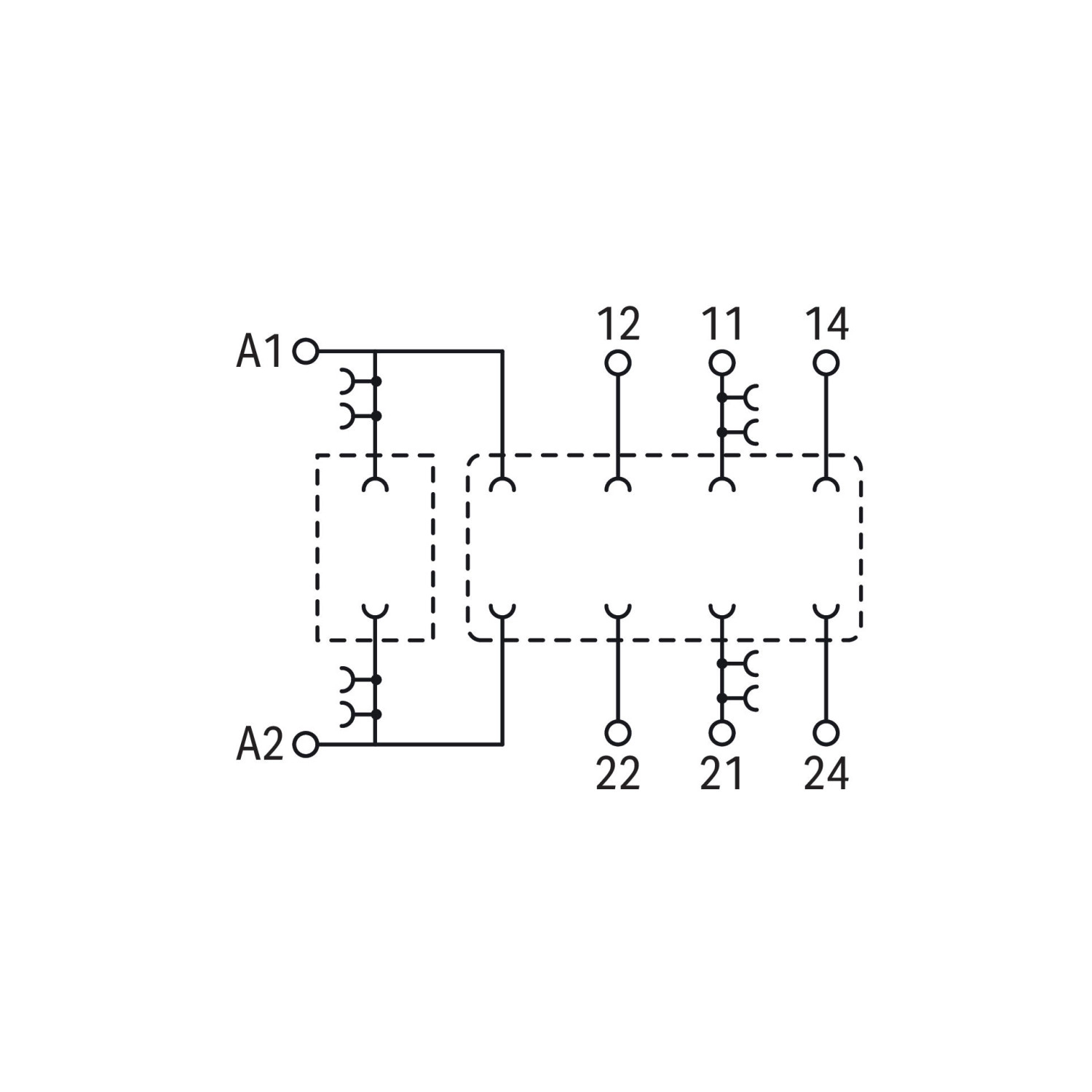

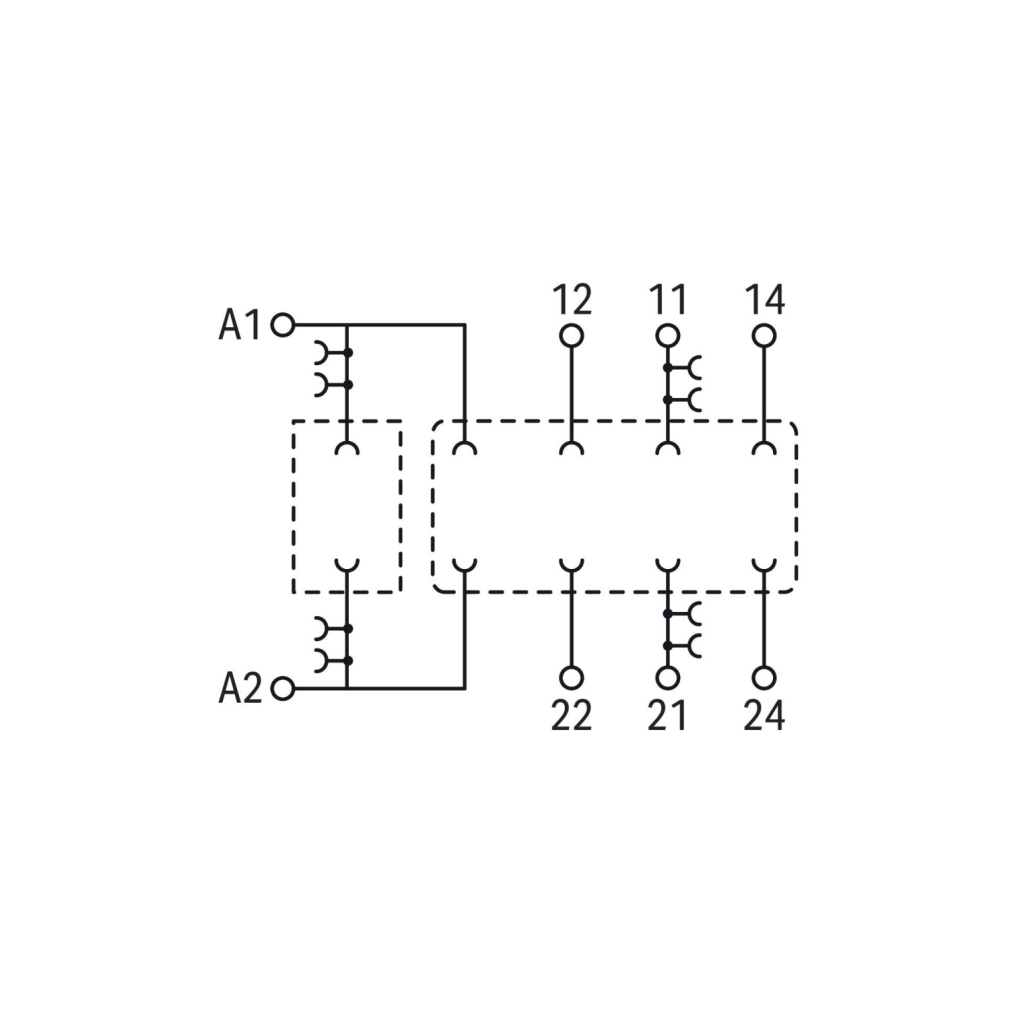

Kapocsjelölések
| Vezérlőcsatlakozás | A1 és A2 jelű aljzatcsatlakozások |
|---|---|
| Első váltóérintkező | 11: közös;12: nyugalmi zárt;14: nyugalmi nyitott |
| Második váltóérintkező | 21: közös;22: nyugalmi zárt;24: nyugalmi nyitott |
| Aljzat és bedugott relé hatóköre | A rajz az aljzat érintkezőhelyeit mutatja. A relé érintkezőinek kapcsolási állapota csak megfelelően bedugott alaprelével értelmezhető. |
Biztonság és alkalmazási feltételek
| Szakképzettség | A szerelést és üzembe helyezést csak az EN 50110-1/-2 és IEC 60364 szerinti szakképzett villamos szakember végezze. |
|---|---|
| Feszültségmentes munka | Szerelés, javítás és karbantartás előtt válaszd le valamennyi tápellátást. |
| Forró felület | Érintés előtt hagyd lehűlni a készüléket. |
| Ellenőrzés | Üzembe helyezés előtt ellenőrizd a szállítási sérüléseket; sérült terméket ne helyezz üzembe. A relé/SSR megfelelően illeszkedjen az aljzatba. |
| Beépítés helye | Csak száraz beltérben használd. Kiegészítő burkolat szükséges, amelyet csak jogosult szakember, szerszámmal nyithat; biztosítsd a szükséges szennyezettségi fokot, a közvetlen és közvetett érintés, valamint az UV elleni védelmet, a tűzterjedés gátlását és a mechanikai szilárdságot. |
| Leválasztás és védelem | A rendszerben megfelelő leválasztást és túláramvédelmet biztosíts. |
| Terhelési oldal | SELV feszültség és veszélyes feszültség egyidejű használata a terhelési oldalon tilos. |
| Tisztítás | Száraz vagy vízzel nedvesített puha kendőt használj; súrolószert, alkoholt és acetont ne használj. |
| Jelfeldolgozó hálózat | Csak olyan jelfeldolgozó hálózatban használd, amelyet nem a kisfeszültségű táphálózat táplál meg. |
| Érvéghüvelyes finom elemi szálas vezeték | A kézikönyv ehhez a vezetékfajtához 0,34–1,5 mm² /22–16 AWG keresztmetszetet ad meg. |
Csatlakoztatás és kezelés
| DIN-sínre szerelés | Az EN 60715 szerinti DIN 35 sínre szerszám nélkül pattintsd fel. A modulok előtt és után végbakot, például 249-116 típust helyezz el. |
|---|---|
| Eltávolítás a sínről | A bepattintható lábat működtetőszerszámmal oldd ki, majd billentsd le a készüléket a sínről. |
| Szerszámos bekötés | 2-es típusú, 3,5 × 0,5 mm pengéjű működtetőszerszámmal nyisd a kapocspontot, helyezd be a vezetéket, majd engedd vissza a működtetőt. |
| Közvetlen bedugás külön feltétele | Csak tömör vagy érvéghüvelyes vezeték közvetlen bedugására vonatkozik: 0,5–1,5 mm². Ez nem általános finomszálas, érvéghüvely nélküli push-in tartomány. |
| Rögzítés ellenőrzése | Könnyű húzással ellenőrizd a vezeték biztos rögzítését. |
| Vezeték eltávolítása | Működtetőszerszámmal nyisd a kapocspontot, húzd ki a vezetéket, majd engedd vissza a működtetőt. |
| Áthidaló elhelyezése | 788 vagy 859 sorozatú megfelelő fésűs áthidalót a vezetékek csatlakoztatása előtt pattints be ütközésig. |
| Relé/SSR cseréje | Csak WAGO által jóváhagyott relét/SSR-t használj a dugaszolható elem cseréjéhez. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03084 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Opcionális kiegészítők
| 788-152 | Alaprelé; Névleges bemeneti feszültség 12 VDC; 2 váltóérintkező; Tartós határáram: 8 A; Modulszélesség: 13 mm; Modulmagasság: 15 mm |
|---|---|
| 788-180 | Alaprelé; Névleges bemeneti feszültség 230 VAC; 2 váltóérintkező; Tartós határáram: 8 A; Modulszélesség: 13 mm; Modulmagasság: 15 mm |
| 788-118 | Áthidaló; Áthidalási ponthoz; 2 irányú; 1-től 3-ig; szigetelt; világosszürke |
| 788-113 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 788-114 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 788-115 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 788-116 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 788-117 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-542 | Iker érvéghüvely; Hüvely 2 x 1 mm² / AWG 2 x 18; piros, szigetelt; 12 mm hosszú; piros |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 788-125 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros |
| 788-122 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültség: 110 VDC |
| 788-124 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültség: 115 VAC |
| 788-123 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültség: 24 VAC |
| 788-120 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültség: 24 VDC |
| 788-121 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültségtartomány: 48 ... 60 VDC |
| 209-145 | Csoportjelölő-tartó; fehér |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 788-148 | Szűrőmodul; RC szűrőelem; Névleges feszültség: 230 VAC |
| 249-116 | Végbak a DIN 35 sínre rögzített modulok előtt és után; a saját kézikönyv példája |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen csupaszolási hossz tartozik hozzá?
9–10 mm.
Milyen csatlakozástechnikával készül?
Push-in CAGE CLAMP csatlakozással; a vezetékfajtához és bekötési módhoz tartozó feltételek külön érvényesek.

Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Kivitel
Push-in CAGE CLAMP ® csatlakozás
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
788-102
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
30,72 g/db
Cikkszám
4050821591788
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 788-102 reléaljzat 15 mm-es, 2 váltóérintkezős alaprelékhez, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 788-102 |
| GTIN / EAN | 4050821591788 |
| Terméktípus | Reléaljzat |
Műszaki és környezeti adatok
| Névleges bemeneti feszültség UN | 230 VAC/VDC |
|---|---|
| Bemeneti feszültségtartomány | 0 … 250 VAC/VDC |
| Névleges frekvenciatartomány; vezérlő áramkör | 50 … 60 Hz |
| Váltóérintkezők száma | 2 |
| Tartós határáram | 8 A |
| Kapcsolási feszültség (max.) | 300 VAC |
| Névleges frekvenciatartomány; terhelési áramkör | ≤60 Hz |
| Méretezési feszültség | 300 V |
| Túlfeszültség kategória | II |
| Szennyezettségi fok | 3 |
| Dielektromos szilárdság, vezérlő/terhelési áramkör (AC, 1 min) | 3,6 kVrms |
| Dielektromos szilárdság, nyitott érintkező (AC, 1 min) | 1 kVrms |
| Szigetelés típusa (vezérlő/ellenőrző érintkezés) | Megerősített szigetelés (biztonsági szigetelés) |
| Szigetelés típusa (terhelés/terhelési áramkör) | Alapszigetelés |
| Szigetelés típusa (szomszédos, azonos típusú eszközök között) | Alapszigetelés |
| Védettség | IP20 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 15 mm / 0,591 inch |
| Magasság | 86 mm / 3,386 inch |
| Mélység a DIN kalapsín felső részétől | 54 mm / 2,126 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | szürke |
| Tűzterhelés | 0,57 MJ |
| Tömeg | 30,7 g |
| Műanyag relatív hőmérsékleti indexe, RTI (UL) | 105 °C |
| Feldolgozási hőmérséklet | -25 … +50 °C |
| A csatlakozóvezeték hőmérsékleti tartománya az EN 61010-2-201 szerint | Legalább a várható környezeti hőmérséklet +20 K |
| Működési magasság (max.) | 2000 m |
| Szabványok/előírások | EN 61010-2-201 |
| Megadott adatok hatóköre | Az aljzat műszaki adatai maximális értékek; a használt kiegészítők korlátozhatják őket. |
| Áramterhelhetőség feltétele | A tartós határáram nem hőmérséklettől és beépítési elrendezéstől független. A gyári görbe külön kezeli az UN melletti modulsort és az önálló modult. |
Kapocsjelölések
| Vezérlőcsatlakozás | A1 és A2 jelű aljzatcsatlakozások |
|---|---|
| Első váltóérintkező | 11: közös;12: nyugalmi zárt;14: nyugalmi nyitott |
| Második váltóérintkező | 21: közös;22: nyugalmi zárt;24: nyugalmi nyitott |
| Aljzat és bedugott relé hatóköre | A rajz az aljzat érintkezőhelyeit mutatja. A relé érintkezőinek kapcsolási állapota csak megfelelően bedugott alaprelével értelmezhető. |
Biztonság és alkalmazási feltételek
| Szakképzettség | A szerelést és üzembe helyezést csak az EN 50110-1/-2 és IEC 60364 szerinti szakképzett villamos szakember végezze. |
|---|---|
| Feszültségmentes munka | Szerelés, javítás és karbantartás előtt válaszd le valamennyi tápellátást. |
| Forró felület | Érintés előtt hagyd lehűlni a készüléket. |
| Ellenőrzés | Üzembe helyezés előtt ellenőrizd a szállítási sérüléseket; sérült terméket ne helyezz üzembe. A relé/SSR megfelelően illeszkedjen az aljzatba. |
| Beépítés helye | Csak száraz beltérben használd. Kiegészítő burkolat szükséges, amelyet csak jogosult szakember, szerszámmal nyithat; biztosítsd a szükséges szennyezettségi fokot, a közvetlen és közvetett érintés, valamint az UV elleni védelmet, a tűzterjedés gátlását és a mechanikai szilárdságot. |
| Leválasztás és védelem | A rendszerben megfelelő leválasztást és túláramvédelmet biztosíts. |
| Terhelési oldal | SELV feszültség és veszélyes feszültség egyidejű használata a terhelési oldalon tilos. |
| Tisztítás | Száraz vagy vízzel nedvesített puha kendőt használj; súrolószert, alkoholt és acetont ne használj. |
| Jelfeldolgozó hálózat | Csak olyan jelfeldolgozó hálózatban használd, amelyet nem a kisfeszültségű táphálózat táplál meg. |
| Érvéghüvelyes finom elemi szálas vezeték | A kézikönyv ehhez a vezetékfajtához 0,34–1,5 mm² /22–16 AWG keresztmetszetet ad meg. |
Csatlakoztatás és kezelés
| DIN-sínre szerelés | Az EN 60715 szerinti DIN 35 sínre szerszám nélkül pattintsd fel. A modulok előtt és után végbakot, például 249-116 típust helyezz el. |
|---|---|
| Eltávolítás a sínről | A bepattintható lábat működtetőszerszámmal oldd ki, majd billentsd le a készüléket a sínről. |
| Szerszámos bekötés | 2-es típusú, 3,5 × 0,5 mm pengéjű működtetőszerszámmal nyisd a kapocspontot, helyezd be a vezetéket, majd engedd vissza a működtetőt. |
| Közvetlen bedugás külön feltétele | Csak tömör vagy érvéghüvelyes vezeték közvetlen bedugására vonatkozik: 0,5–1,5 mm². Ez nem általános finomszálas, érvéghüvely nélküli push-in tartomány. |
| Rögzítés ellenőrzése | Könnyű húzással ellenőrizd a vezeték biztos rögzítését. |
| Vezeték eltávolítása | Működtetőszerszámmal nyisd a kapocspontot, húzd ki a vezetéket, majd engedd vissza a működtetőt. |
| Áthidaló elhelyezése | 788 vagy 859 sorozatú megfelelő fésűs áthidalót a vezetékek csatlakoztatása előtt pattints be ütközésig. |
| Relé/SSR cseréje | Csak WAGO által jóváhagyott relét/SSR-t használj a dugaszolható elem cseréjéhez. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 004/2011 EAC CoC 03084 |
|---|---|
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Opcionális kiegészítők
| 788-152 | Alaprelé; Névleges bemeneti feszültség 12 VDC; 2 váltóérintkező; Tartós határáram: 8 A; Modulszélesség: 13 mm; Modulmagasság: 15 mm |
|---|---|
| 788-180 | Alaprelé; Névleges bemeneti feszültség 230 VAC; 2 váltóérintkező; Tartós határáram: 8 A; Modulszélesség: 13 mm; Modulmagasság: 15 mm |
| 788-118 | Áthidaló; Áthidalási ponthoz; 2 irányú; 1-től 3-ig; szigetelt; világosszürke |
| 788-113 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 859-402 | Áthidaló; Áthidalási ponthoz; 2 irányú; szigetelt; világosszürke |
| 788-114 | Áthidaló; Áthidalási ponthoz; 3 irányú; szigetelt; világosszürke |
| 788-115 | Áthidaló; Áthidalási ponthoz; 4 irányú; szigetelt; világosszürke |
| 788-116 | Áthidaló; Áthidalási ponthoz; 6 irányú; szigetelt; világosszürke |
| 788-117 | Áthidaló; Áthidalási ponthoz; 8 irányú; szigetelt; világosszürke |
| 216-241 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-242 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; szürke |
| 216-243 | Érvéghüvely; Hüvely 1 mm² / AWG 18; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; piros |
| 216-244 | Érvéghüvely; Hüvely 1,5 mm² / AWG 16; szigetelt; elektrolitikusan ónozott réz; gáztömör rögzítés; DIN 46228 szerint, 4/09.90 rész; fekete |
| 216-542 | Iker érvéghüvely; Hüvely 2 x 1 mm² / AWG 2 x 18; piros, szigetelt; 12 mm hosszú; piros |
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
| 788-125 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros |
| 788-122 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültség: 110 VDC |
| 788-124 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültség: 115 VAC |
| 788-123 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültség: 24 VAC |
| 788-120 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültség: 24 VDC |
| 788-121 | Kiegészítők relémodulokhoz; Működési állapot-visszajelző: piros; Névleges működési feszültségtartomány: 48 ... 60 VDC |
| 209-145 | Csoportjelölő-tartó; fehér |
| 249-105 | Csoportjelölő-tartó; szürke |
| 210-110 | Jelölőfilctoll |
| 209-183 | Jelölőkártya; fehér |
| 2009-115 | WMB-Inline; Smart Printerhez; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 793-502 | WMB-jelölőkártya; kártyaként; feliratozott; 1 ... 10 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-503 | WMB-jelölőkártya; kártyaként; feliratozott; 11 ... 20 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-504 | WMB-jelölőkártya; kártyaként; feliratozott; 21 ... 30 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-505 | WMB-jelölőkártya; kártyaként; feliratozott; 31 ... 40 (10x); nem nyújtható; Vízszintes jelölés; Bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printerhez; tekercselve; nem nyújtható; üres; Bepattintható típus; fehér |
| 209-128 | Átalakító; szürke |
| 209-184 | Védőlap; átlátszó |
| 788-148 | Szűrőmodul; RC szűrőelem; Névleges feszültség: 230 VAC |
| 249-116 | Végbak a DIN 35 sínre rögzített modulok előtt és után; a saját kézikönyv példája |
Származás és besorolás
| Származási ország | CN (Kína) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39122335 |
|---|---|
| eCl@ss 10.0 | 27-37-16-03 |
| eCl@ss 9.0 | 27-37-16-03 |
| ETIM 9.0 | EC001456 |
| ETIM 10.0 | EC001456 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőség | Megfelel, mentesség nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.27. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 788-102 reléaljzat 15 mm-es, 2 váltóérintkezős alaprelékhez, szürke használati útmutató
Biztonság és alkalmazási feltételek
| Szakképzettség | A szerelést és üzembe helyezést csak az EN 50110-1/-2 és IEC 60364 szerinti szakképzett villamos szakember végezze. |
|---|---|
| Feszültségmentes munka | Szerelés, javítás és karbantartás előtt válaszd le valamennyi tápellátást. |
| Forró felület | Érintés előtt hagyd lehűlni a készüléket. |
| Ellenőrzés | Üzembe helyezés előtt ellenőrizd a szállítási sérüléseket; sérült terméket ne helyezz üzembe. A relé/SSR megfelelően illeszkedjen az aljzatba. |
| Beépítés helye | Csak száraz beltérben használd. Kiegészítő burkolat szükséges, amelyet csak jogosult szakember, szerszámmal nyithat; biztosítsd a szükséges szennyezettségi fokot, a közvetlen és közvetett érintés, valamint az UV elleni védelmet, a tűzterjedés gátlását és a mechanikai szilárdságot. |
| Leválasztás és védelem | A rendszerben megfelelő leválasztást és túláramvédelmet biztosíts. |
| Terhelési oldal | SELV feszültség és veszélyes feszültség egyidejű használata a terhelési oldalon tilos. |
| Tisztítás | Száraz vagy vízzel nedvesített puha kendőt használj; súrolószert, alkoholt és acetont ne használj. |
| Jelfeldolgozó hálózat | Csak olyan jelfeldolgozó hálózatban használd, amelyet nem a kisfeszültségű táphálózat táplál meg. |
| Érvéghüvelyes finom elemi szálas vezeték | A kézikönyv ehhez a vezetékfajtához 0,34–1,5 mm² /22–16 AWG keresztmetszetet ad meg. |
Vezeték és csupaszolás
| Tömör vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
|---|---|
| Finom elemi szálas vezeték | 0,34 … 2,5 mm² / 22 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
Saját kapocsjelölések
| Vezérlőcsatlakozás | A1 és A2 jelű aljzatcsatlakozások |
|---|---|
| Első váltóérintkező | 11: közös;12: nyugalmi zárt;14: nyugalmi nyitott |
| Második váltóérintkező | 21: közös;22: nyugalmi zárt;24: nyugalmi nyitott |
| Aljzat és bedugott relé hatóköre | A rajz az aljzat érintkezőhelyeit mutatja. A relé érintkezőinek kapcsolási állapota csak megfelelően bedugott alaprelével értelmezhető. |
Csatlakoztatás és kezelés
| DIN-sínre szerelés | Az EN 60715 szerinti DIN 35 sínre szerszám nélkül pattintsd fel. A modulok előtt és után végbakot, például 249-116 típust helyezz el. |
|---|---|
| Eltávolítás a sínről | A bepattintható lábat működtetőszerszámmal oldd ki, majd billentsd le a készüléket a sínről. |
| Szerszámos bekötés | 2-es típusú, 3,5 × 0,5 mm pengéjű működtetőszerszámmal nyisd a kapocspontot, helyezd be a vezetéket, majd engedd vissza a működtetőt. |
| Közvetlen bedugás külön feltétele | Csak tömör vagy érvéghüvelyes vezeték közvetlen bedugására vonatkozik: 0,5–1,5 mm². Ez nem általános finomszálas, érvéghüvely nélküli push-in tartomány. |
| Rögzítés ellenőrzése | Könnyű húzással ellenőrizd a vezeték biztos rögzítését. |
| Vezeték eltávolítása | Működtetőszerszámmal nyisd a kapocspontot, húzd ki a vezetéket, majd engedd vissza a működtetőt. |
| Áthidaló elhelyezése | 788 vagy 859 sorozatú megfelelő fésűs áthidalót a vezetékek csatlakoztatása előtt pattints be ütközésig. |
| Relé/SSR cseréje | Csak WAGO által jóváhagyott relét/SSR-t használj a dugaszolható elem cseréjéhez. |
