Wago 787-897 öntvény DIN-35 rögzítősín-adapter 787-8xx eszközök vízszintes felszereléséhez, szürke
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

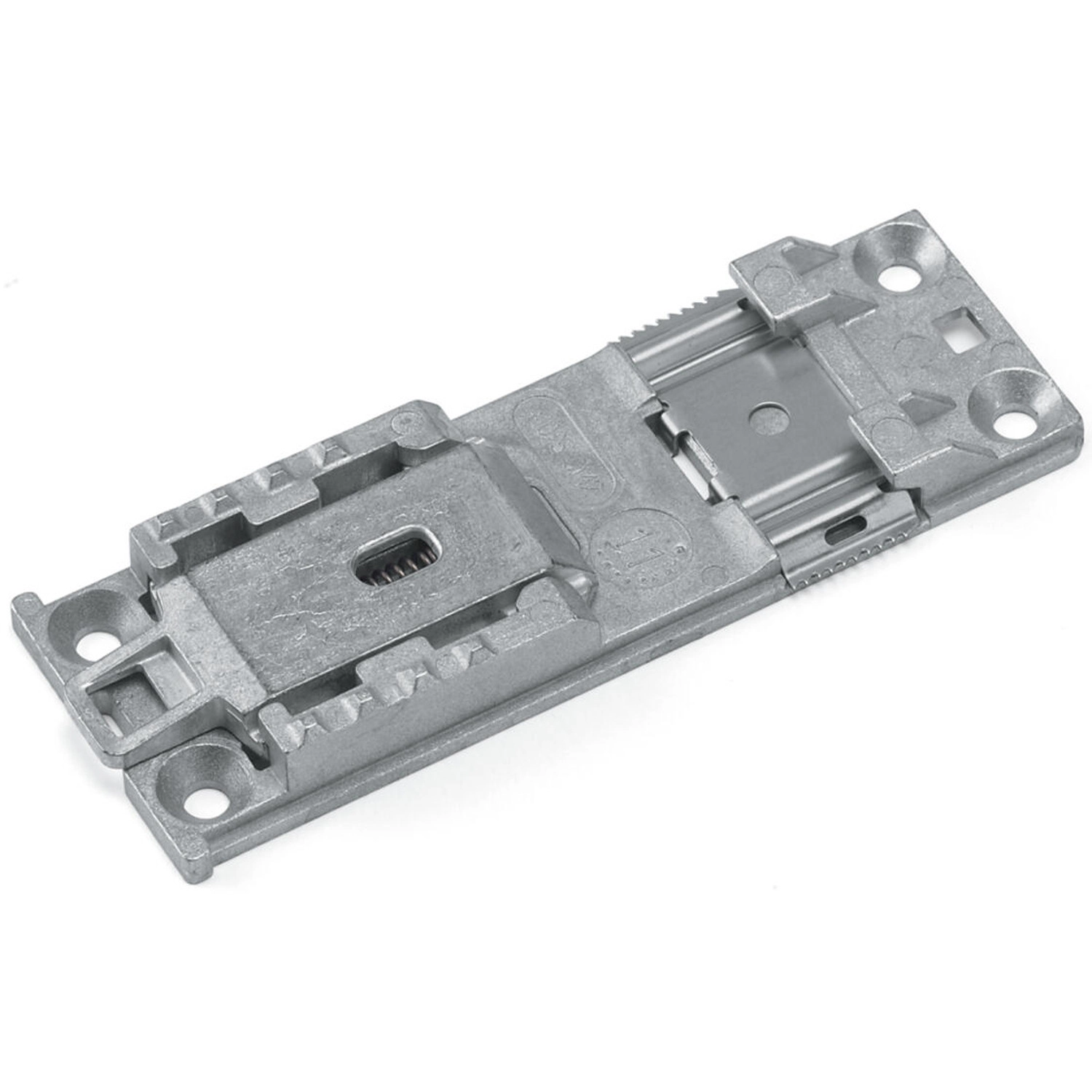

A Wago 787-897 szürke, cinköntvény rögzítősín-adapter a 787-8xx eszközök DIN35 kalapsínre történő vízszintes beszereléséhez készült. Szélessége 37 mm, magassága 102,5 mm, metrikus mélységadata 10,5 mm. A beszereléshez az adaptert szerszámmal kell a helyére nyomni; beütni nem szabad.
Kivitel és méretek
| Alkalmazás | 787-8xx eszközök vízszintes beszerelése DIN35 kalapsínre |
|---|---|
| Szélesség | 37 mm / 1,457 inch |
| Magasság | 102,5 mm / 4,035 inch |
| Mélység, metrikus érték | 10,5 mm |
| Ugyanott megadott mélység inch értéke | 4,134 inch |
| Rögzítés az eszközön | Az adaptert a nyílásba kell nyomni |
| Rögzítősín | DIN35 kalapsín |
| Anyag | Cinköntvény |
| Szín | Szürke |
| Tömeg | 96 g |
| Eszközhöz illesztés leírása | Az adapter mindkét részét a hűtőelem nyílásába csúsztatva, majd csavarral rögzítve illeszthető az eszközhöz; a pozíció megváltoztatható. |
Szerelési feltételek
| Szükséges szerszám | Legalább 210 mm-re nyitható satu vagy csavaros szorító és két távtartó |
|---|---|
| Távtartók szerepe | A csúszka füleinek védelme a benyomás közben |
| Behelyezés | Az eszköz alja felől, az erre kialakított hornyokba; szerszámmal és távtartókkal ütközésig benyomva |
| Ütés tilalma | Gumikalapáccsal vagy hasonló szerszámmal tilos a helyére ütni; az ütésektől alkatrészek lazulhatnak meg. |
| Meglévő lemeztartó csavarja | M3 × 5, fogazott biztosító alátéttel; a meglévő tartó eltávolításához |
| Szerelési elrendezések | Oldalsó és hátoldali szerelés |
| Két adaptert igénylő eszközök | 787-834; 787-835; 787-844; 787-847; 787-854 |
Alkalmazási feltételek és adateltérések
| Eltérő mélységadatok | A mélység sorában 10,5 mm és 4,134 inch szerepel; ezek nem egymás pontos átváltásai. Mindkét eredeti gyártói adat külön marad feltüntetve. |
|---|---|
| Csavaradat alkalmazási köre | Az M3 × 5 adat a meglévő lemeztartó kiszerelésénél szerepel. Az új öntvényadapter rögzítéséhez nem jelent önálló csavarméret- vagy meghúzásinyomaték-előírást. |
| Az illesztés és a benyomás leírásának alkalmazása | Az eszközhöz illesztés leírása mindkét rész nyílásba csúsztatását és csavaros rögzítését említi. A külön szerelési előírás a hornyokba történő, szerszámos benyomást részletezi; az új adapter rögzítőcsavarjához nem ad méretet vagy nyomatékot. |
| Rögzítés módja | Az öntvényadapter benyomása a vágórugó miatt nagy erőt igényel; a kalapáccsal történő beütés nem helyettesíti az előírt benyomást. |
Csatlakozó ellendarabok – két adaptert igénylő eszközök
| 787-834 | Ehhez az eszközhöz két 787-897 adapter szükséges. |
|---|---|
| 787-835 | Ehhez az eszközhöz két 787-897 adapter szükséges. |
| 787-844 | Ehhez az eszközhöz két 787-897 adapter szükséges. |
| 787-847 | Ehhez az eszközhöz két 787-897 adapter szükséges. |
| 787-854 | Ehhez az eszközhöz két 787-897 adapter szükséges. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen sínhez használható?
DIN35 kalapsínhez.
Beüthető gumikalapáccsal?
Nem. Az ütésektől alkatrészek lazulhatnak meg; az adaptert megfelelő szerszámmal és két távtartóval kell benyomni.
Mekkora nyitású szerszám szükséges?
Legalább 210 mm-re nyitható satu vagy csavaros szorító.
Mely eszközökhöz kell két adapter?
787-834, 787-835, 787-844, 787-847 és 787-854.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 787-897 öntvény DIN-35 rögzítősín-adapter 787-8xx eszközök vízszintes felszereléséhez, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 787-897 |
| GTIN / EAN | 4050821445418 |
| Terméktípus | DIN35 rögzítősín-adapter |
Kivitel és méretek
| Alkalmazás | 787-8xx eszközök vízszintes beszerelése DIN35 kalapsínre |
|---|---|
| Szélesség | 37 mm / 1,457 inch |
| Magasság | 102,5 mm / 4,035 inch |
| Mélység, metrikus érték | 10,5 mm |
| Ugyanott megadott mélység inch értéke | 4,134 inch |
| Rögzítés az eszközön | Az adaptert a nyílásba kell nyomni |
| Rögzítősín | DIN35 kalapsín |
| Anyag | Cinköntvény |
| Szín | Szürke |
| Tömeg | 96 g |
| Eszközhöz illesztés leírása | Az adapter mindkét részét a hűtőelem nyílásába csúsztatva, majd csavarral rögzítve illeszthető az eszközhöz; a pozíció megváltoztatható. |
Szerelési feltételek
| Szükséges szerszám | Legalább 210 mm-re nyitható satu vagy csavaros szorító és két távtartó |
|---|---|
| Távtartók szerepe | A csúszka füleinek védelme a benyomás közben |
| Behelyezés | Az eszköz alja felől, az erre kialakított hornyokba; szerszámmal és távtartókkal ütközésig benyomva |
| Ütés tilalma | Gumikalapáccsal vagy hasonló szerszámmal tilos a helyére ütni; az ütésektől alkatrészek lazulhatnak meg. |
| Meglévő lemeztartó csavarja | M3 × 5, fogazott biztosító alátéttel; a meglévő tartó eltávolításához |
| Szerelési elrendezések | Oldalsó és hátoldali szerelés |
| Két adaptert igénylő eszközök | 787-834; 787-835; 787-844; 787-847; 787-854 |
Alkalmazási feltételek és adateltérések
| Eltérő mélységadatok | A mélység sorában 10,5 mm és 4,134 inch szerepel; ezek nem egymás pontos átváltásai. Mindkét eredeti gyártói adat külön marad feltüntetve. |
|---|---|
| Csavaradat alkalmazási köre | Az M3 × 5 adat a meglévő lemeztartó kiszerelésénél szerepel. Az új öntvényadapter rögzítéséhez nem jelent önálló csavarméret- vagy meghúzásinyomaték-előírást. |
| Az illesztés és a benyomás leírásának alkalmazása | Az eszközhöz illesztés leírása mindkét rész nyílásba csúsztatását és csavaros rögzítését említi. A külön szerelési előírás a hornyokba történő, szerszámos benyomást részletezi; az új adapter rögzítőcsavarjához nem ad méretet vagy nyomatékot. |
| Rögzítés módja | Az öntvényadapter benyomása a vágórugó miatt nagy erőt igényel; a kalapáccsal történő beütés nem helyettesíti az előírt benyomást. |
Csatlakozó ellendarabok – két adaptert igénylő eszközök
| 787-834 | Ehhez az eszközhöz két 787-897 adapter szükséges. |
|---|---|
| 787-835 | Ehhez az eszközhöz két 787-897 adapter szükséges. |
| 787-844 | Ehhez az eszközhöz két 787-897 adapter szükséges. |
| 787-847 | Ehhez az eszközhöz két 787-897 adapter szükséges. |
| 787-854 | Ehhez az eszközhöz két 787-897 adapter szükséges. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 79070000000 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39121702 |
|---|---|
| eCl@ss 10.0 | 27-37-04-19 |
| eCl@ss 9.0 | 27-37-04-19 |
| ETIM 9.0 | EC001024 |
| ETIM 10.0 | EC001024 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 787-897 öntvény DIN-35 rögzítősín-adapter 787-8xx eszközök vízszintes felszereléséhez, szürke használati útmutató
Meglévő lemeztartó eltávolítása
Ha van lemeztartó, lazítsd meg a rajta található M3 × 5 csavart a fogazott biztosító alátéttel.
Válaszd szét a felső és alsó részt, majd húzd ki őket.
Az öntvényadapter beszerelése
Készíts elő egy legalább 210 mm-re nyitható satut vagy csavaros szorítót, valamint két távtartót, hogy a csúszka fülei ne sérüljenek meg. A vágórugó miatt a beszerelés nagy erőt igényel.
Az eszköz alja felől vezesd az adaptert az erre kialakított hornyokba.
A szerszámmal és a távtartókkal nyomd be ütközésig.
Ütéssel rögzíteni tilos
Ne üsd a helyére gumikalapáccsal vagy hasonló szerszámmal. Az ütésektől alkatrészek lazulhatnak meg.
Darabszám és szerelési elrendezés
| Két adapter szükséges | 787-834, 787-835, 787-844, 787-847 és 787-854 eszközhöz. |
|---|---|
| Elrendezés | Oldalsó vagy hátoldali szerelés; a távtartó védi a csúszkát. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
