Wago 787-890 RS-232 kommunikációs kábel, 1,8 m hosszú, 787-8xx sorozatú eszközökhöz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...

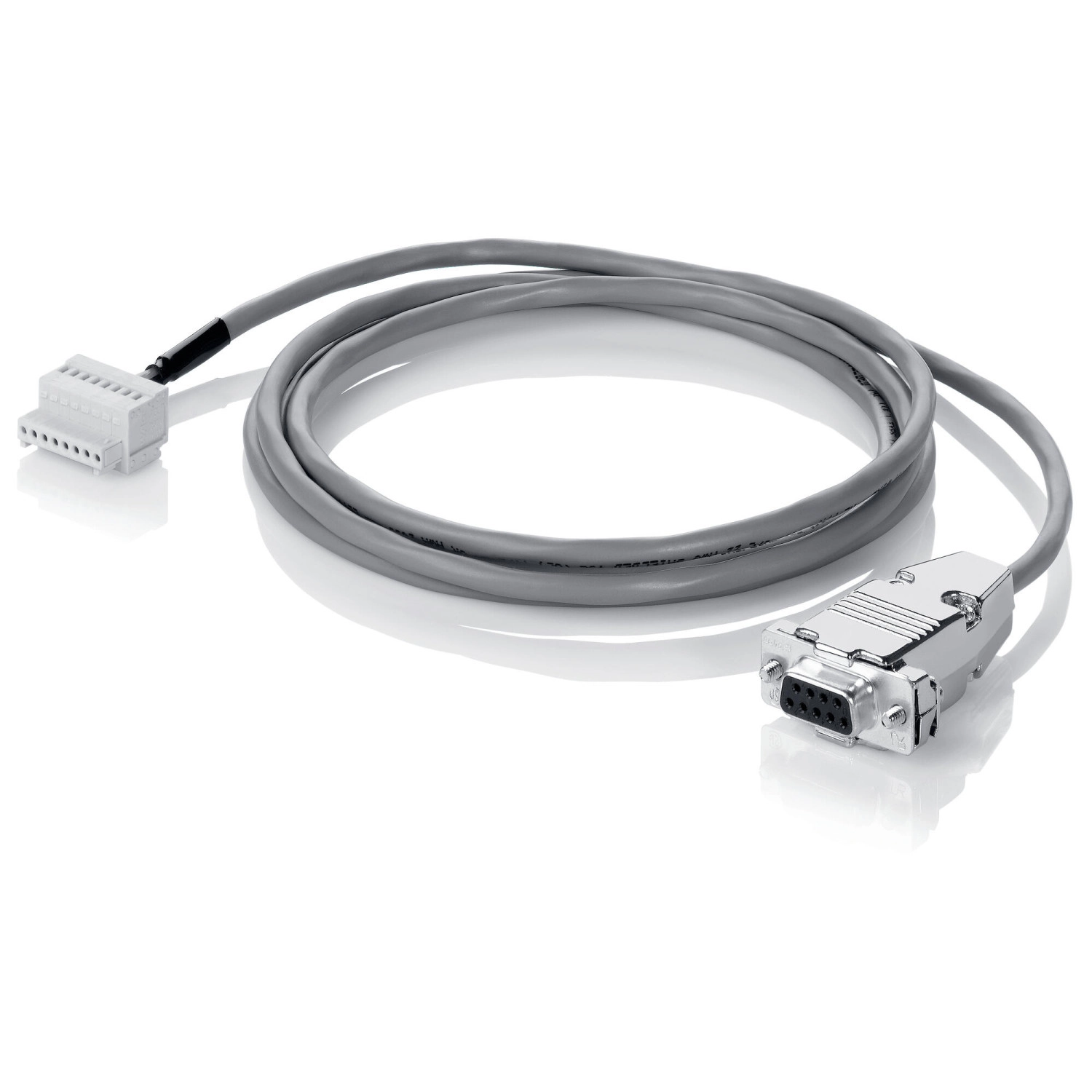

A Wago 787-890 RS-232 kommunikációs kábel a 787-8xx sorozat RS-232 interfésszel rendelkező eszközeinek számítógépről vagy vezérlőről történő konfigurálásához és megjelenítéséhez használható. Hossza 1,8 m; a moduloldalon 8 pólusú anyacsatlakozó, a másik végén 9 pólusú D-sub aljzat található. A kábel nem galvanikusan leválasztott.
Kábel- és csatlakozási adatok
| Alkalmazás | Konfigurálás és megjelenítés számítógépről vagy vezérlőről; a 787-8xx sorozat RS-232 soros interfésszel rendelkező eszközeihez |
|---|---|
| Kommunikáció | RS-232 soros interfész |
| Kábel | 3 × 0,34 mm²; árnyékolt |
| Kábelhossz | 1,8 m |
| Moduloldali csatlakozás | 8 pólusú anyacsatlakozó, 733-108, tehermentesítéssel |
| PC-/vezérlőoldali csatlakozás | 9 pólusú D-sub aljzat |
| Galvanikus leválasztás | Nincs |
| Védettség | IP20; EN60529 |
| Tömeg | 113 g |
| Üzemi környezeti hőmérséklet | −10 … +70 °C |

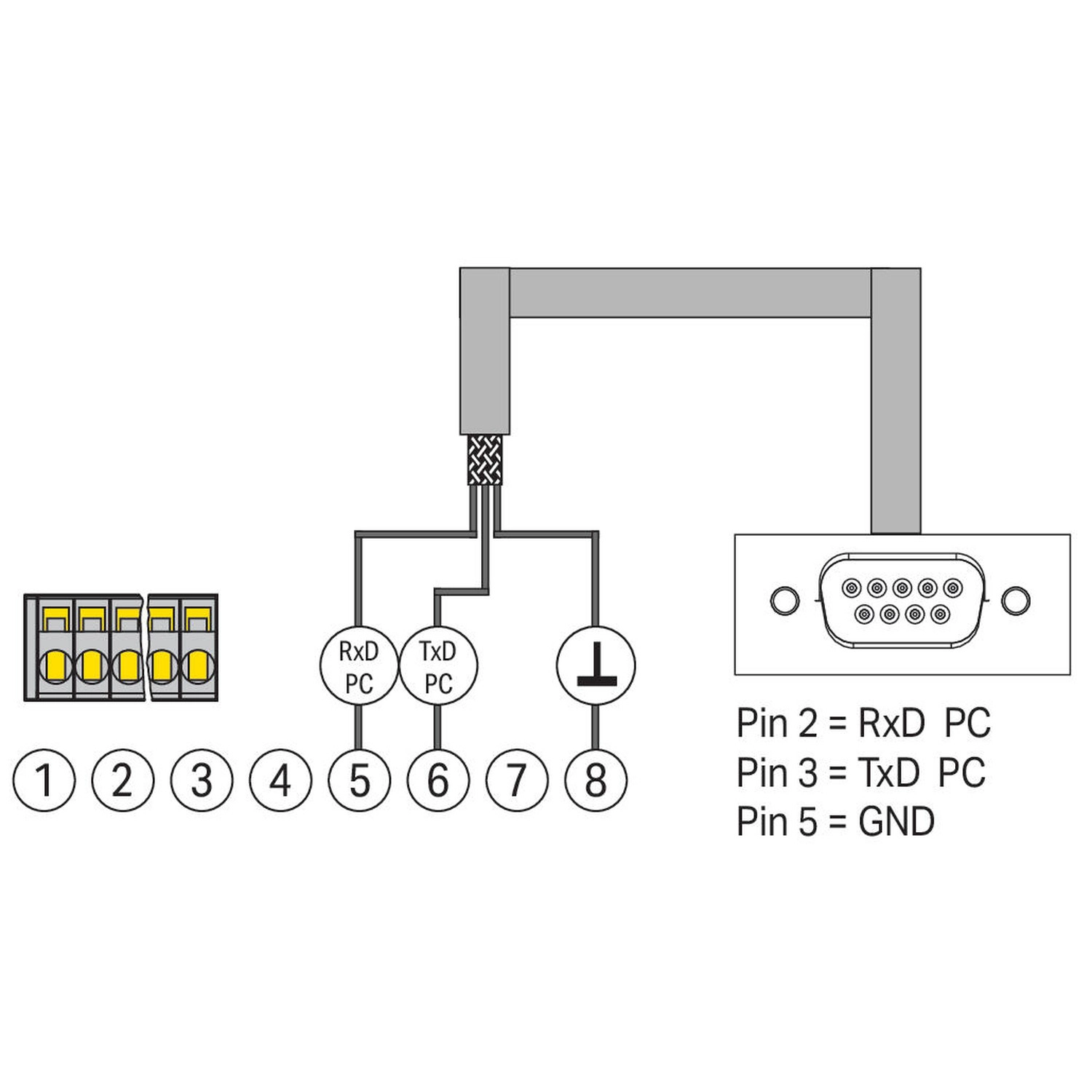

| PC-oldali D-sub érintkező 2 | RxD PC; a moduloldali rajz 5 jelű pontjához |
| PC-oldali D-sub érintkező 3 | TxD PC; a moduloldali rajz 6 jelű pontjához |
| PC-oldali D-sub érintkező 5 | GND; a moduloldali rajz 8 jelű pontjához |
Alkalmazási feltételek
| A kompatibilitás feltétele | A megadott felhasználási kör az RS-232 interfésszel ellátott 787-8xx eszközökre vonatkozik; nem jelenti minden 787-es eszköz feltétel nélküli támogatását. |
|---|---|
| Szoftver és funkcióblokkok | Az adott 787-es eszközhöz megfelelő számítógépes szoftver, valamint a WAGO I/O System 750 és más vezérlőrendszerek kommunikációs funkcióblokkjai a gyártónál érhetők el. |
| Csatlakozási rajz határa | A rajz az 5/6/8 moduloldali pontok RxD PC / TxD PC / GND kapcsolatát mutatja. A többi pont funkciójához nincs érték hozzárendelve; a kábel nem galvanikusan leválasztott. |
Opcionális kiegészítő
| 761-9005 | USB-adapter, 1 m kábelcsatlakozással. |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a kábel hossza?
1,8 m.
Galvanikusan leválasztott?
Nem.
Milyen eszközökhöz használható?
A 787-8xx sorozat RS-232 soros interfésszel ellátott eszközeihez.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 787-890 RS-232 kommunikációs kábel, 1,8 m hosszú, 787-8xx sorozatú eszközökhöz műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 787-890 |
| GTIN / EAN | 4045454909741 |
| Terméktípus | RS-232 kommunikációs kábel |
Kábel- és csatlakozási adatok
| Alkalmazás | Konfigurálás és megjelenítés számítógépről vagy vezérlőről; a 787-8xx sorozat RS-232 soros interfésszel rendelkező eszközeihez |
|---|---|
| Kommunikáció | RS-232 soros interfész |
| Kábel | 3 × 0,34 mm²; árnyékolt |
| Kábelhossz | 1,8 m |
| Moduloldali csatlakozás | 8 pólusú anyacsatlakozó, 733-108, tehermentesítéssel |
| PC-/vezérlőoldali csatlakozás | 9 pólusú D-sub aljzat |
| Galvanikus leválasztás | Nincs |
| Védettség | IP20; EN60529 |
| Tömeg | 113 g |
| Üzemi környezeti hőmérséklet | −10 … +70 °C |
| PC-oldali D-sub érintkező 2 | RxD PC; a moduloldali rajz 5 jelű pontjához |
| PC-oldali D-sub érintkező 3 | TxD PC; a moduloldali rajz 6 jelű pontjához |
| PC-oldali D-sub érintkező 5 | GND; a moduloldali rajz 8 jelű pontjához |
Alkalmazási feltételek
| A kompatibilitás feltétele | A megadott felhasználási kör az RS-232 interfésszel ellátott 787-8xx eszközökre vonatkozik; nem jelenti minden 787-es eszköz feltétel nélküli támogatását. |
|---|---|
| Szoftver és funkcióblokkok | Az adott 787-es eszközhöz megfelelő számítógépes szoftver, valamint a WAGO I/O System 750 és más vezérlőrendszerek kommunikációs funkcióblokkjai a gyártónál érhetők el. |
| Csatlakozási rajz határa | A rajz az 5/6/8 moduloldali pontok RxD PC / TxD PC / GND kapcsolatát mutatja. A többi pont funkciójához nincs érték hozzárendelve; a kábel nem galvanikusan leválasztott. |
Opcionális kiegészítő
| 761-9005 | USB-adapter, 1 m kábelcsatlakozással. |
|---|
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85444290900 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 26121604 |
|---|---|
| eCl@ss 10.0 | 27-06-18-90 |
| eCl@ss 9.0 | 27-06-03-11 |
| ETIM 9.0 | EC001408 |
| ETIM 10.0 | EC001408 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 787-890 RS-232 kommunikációs kábel, 1,8 m hosszú, 787-8xx sorozatú eszközökhöz használati útmutató
A megfelelő szoftver beszerzése
Az adott 787-es sorozatú eszközhöz töltsd le a megfelelő számítógépes szoftvert a WAGO oldaláról.
Funkcióblokkok
A WAGO I/O System 750-nel és más vezérlőrendszerekkel történő kommunikációhoz funkcióblokkok is elérhetők a gyártónál.
Alkalmazási feltételek
| Eszközkör | RS-232 soros interfésszel ellátott 787-8xx eszközök. |
|---|---|
| Leválasztás | A kommunikációs kábel nem galvanikusan leválasztott. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
