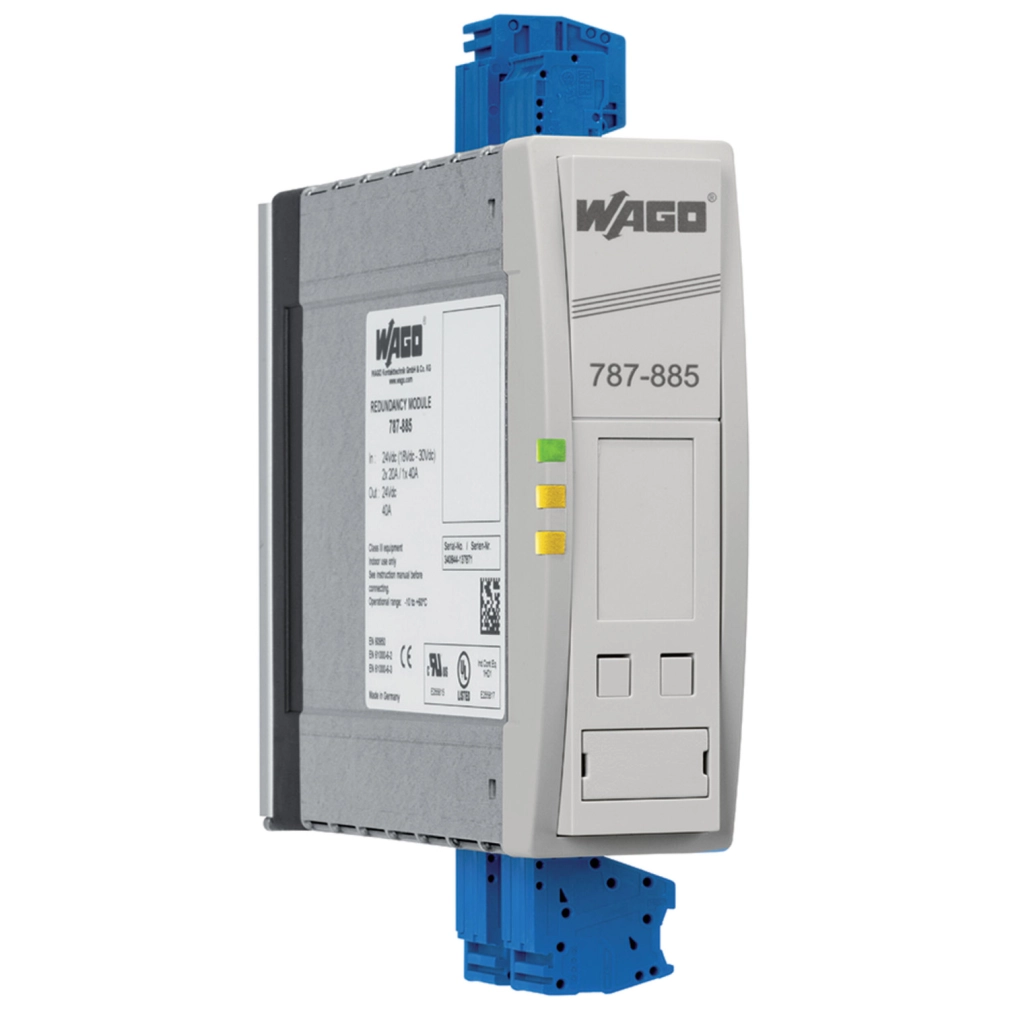

Wago 787-885 redundanciamodul, 2 × 24 V DC / 20 A bemenet, 24 V DC / 40 A kimenet, kommunikációs képesség, 10 mm²
RRP:128 516 Ft
99 510 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
92 794 Ft
nettó 73 066 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Jellemzők: Két bemenettel rendelkező redundanciamodul két tápegység leválasztásához Redundáns és hibamentes tápegységekhez LED-del és potenciálfüggetlen kontaktussal a bemeneti feszültség helyben vagy távolról történő monitorozásához

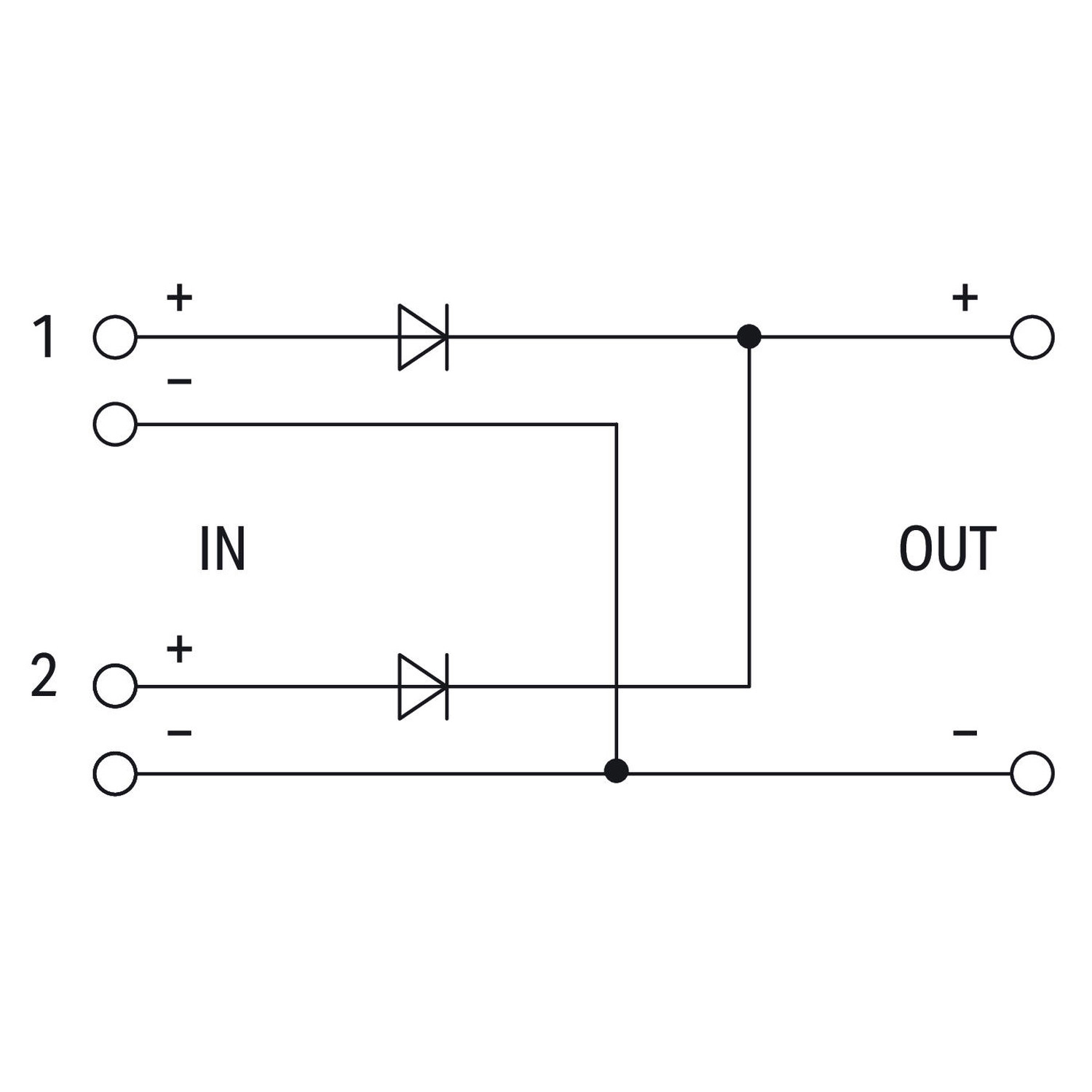

A Wago 787-885 kétbemenetű redundanciamodul két tápegység leválasztásához. Névleges bemenete 2 × 24 V DC, áramutanként legfeljebb 20 A-rel; kimenete redundáns üzemben 20 A, párhuzamos üzemben 40 A. A bemeneti feszültséget LED-ek és potenciálfüggetlen kontaktus jelzi.
Működés és kivitel
| Funkció | Kétbemenetű redundanciamodul két tápegység leválasztásához. Névleges bemenete 2 × 24 V DC, áramutanként legfeljebb 20 A-rel; kimenete redundáns üzemben 20 A, párhuzamos üzemben 40 A. A bemeneti feszültséget LED-ek és potenciálfüggetlen kontaktus jelzi. |
|---|
Bemenet
| Névleges bemeneti feszültség | 2 x 24 VDC |
|---|---|
| Bemeneti feszültségtartomány | 2 x 18 … 30 VDC |
| Névleges hálózati frekvenciatartomány | 0 Hz |
| Bemeneti áram | ≤ 20 A (áramutanként); ≤ 40 A (összesen) |
Kimenet
| Névleges kimeneti feszültség | 24 VDC |
|---|---|
| Kimeneti feszültségtartomány | 18 … 30 VDC (Ue − feszültségesés) |
| Feszültségesés | ≤ 0,6 V (Bemenet/kimenet) |
| Névleges kimeneti áram | 20 A (redundáns üzem); 40 A (párhuzamos üzem) |
| Névleges kimeneti teljesítmény | 960 W |
| Kimeneti teljesítmény (max.) | ≤ 1200 W |
Jelzés és kommunikáció
| Kijelzés | 1 x OUT LED (zöld) 1 x IN1 LED (sárga) 1 x IN2 LED (sárga) 1 x leválasztott relékontaktus (max. 30 VDC; 1 A) |
|---|---|
| Működési állapot visszajelző | Zöld LED (Uo) 2 x sárga LED (Ui) |
Hatásfok és teljesítményveszteség
| Teljesítményveszteség | ≤ 1,5 W; ≤ 14 W (24 VDC; 20 A) |
|---|---|
| Jellemző hatásfok | 97 % |
Biztosítékos védelem
| Belső biztosíték | Nincs |
|---|
Biztonság és védelem
| Szigetelési feszültség (csatlakozók - készülékház) | 0,5 kVDC |
|---|---|
| Érintésvédelmi osztály / védettség | III |
| Érintésvédelmi osztály / védettség | IP20; az EN 60529 szerint |
| Fordított feszültségvédelem | Igen |
| Szennyezettségi fok | 2 |
| Párhuzamos működés | Igen |
| Soros működés | Igen |
| MTBF (a meghibásodások közt átlagosan eltelt idő) | nagyobb mint 500 000 h (az IEC 61709 szerint) |
Csatlakozás 1
| Csatlakozás típusa | Bemenet/kimenet |
|---|---|
| Csatlakozástechnika | Push-in CAGE CLAMP |
| WAGO csatlakozó | WAGO 831-es sorozat |
| Tömör vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Finom elemi szálas vezeték | 0,5 … 10 mm² / 20 … 8 AWG |
| Csupaszolási hossz | 13 … 15 mm / 0,51 … 0,59 inch |
Csatlakozás 2
| Csatlakozás típusa | Relé |
|---|---|
| Csatlakozástechnika | CAGE CLAMP |
| WAGO csatlakozó | WAGO 231-es sorozat |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
Geometriai adatok
| Szélesség | 40 mm / 1,575 inch |
|---|---|
| Magasság | 181 mm / 7,126 inch |
| Mélység a DIN kalapsín felső részétől | 163 mm / 6,417 inch |
| Megjegyzés (méretek) | Magasság, csatlakozóval |
Mechanikai adatok
| Rögzítés típusa | DIN 35 kalapsín |
|---|
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | -10 … +60 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Relatív páratartalom | 5 … 96 % (nincs kondenzáció) |
Szabványok és előírások
| Megfelelőségi jelölés | CE |
|---|---|
| Szabványok/előírások | EN 60950 UL 60950 UL 508 EN 61000-6-2 EN 61000-6-3 |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03081 |
|---|---|
| UL | Underwriters Laboratories Inc. UL 508 E255817 |
| UR | Underwriters Laboratories Inc. UL 60950-1 E255815 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül |
|---|
Opcionális kiegészítők
| 210-720 | Működtetőszerszám; Penge: 3,5 x 0,5 mm; részben szigetelt szárral; többszínű |
|---|---|
| 210-721 | Működtetőszerszám; Penge: 5,5 x 0,8 mm; részben szigetelt szárral; többszínű |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-115 | WMB-Inline; Smart Printer nyomtatóhoz; 1500 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-5501 | WMB-jelölőkártya; kártyaként; 5 … 17,5 mm széles sorkapcsoknak; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 793-501 | WMB-jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 2009-110 | Jelölőszalagok; Smart Printer nyomtatóhoz; tekercselve; nem nyújtható; üres; bepattintható típus; fehér |
| 210-831 | Jelölőszalagok; tekercselve; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; tekercselve; 3 mm széles; üres; Öntapadó; fehér |
| 787-897 | Rögzítősín adapter öntvényből; 787-8xx eszköz rögzítésére a DIN 35 sínen; szürke |
| 787-896 | Rögzítősín adapter; 787-8xx eszköz rögzítésére a DIN 35 sínen; szürke |
| 787-895 | Rögzítő-távtartó; a 787-8xx eszközök csavaros rögzítéséhez a beépítő lapon vagy falra rögzítéshez DIN-35 sín nélkül; szürke |
Szerelés előtti feltételek
| Feszültségmentesítés | A beszerelés és vezetékezés megkezdése előtt válaszd le a készüléket a tápellátásról. |
|---|---|
| Kezelés | Ne hajlítsd meg a belső alkatrészeket és ne változtasd meg a szigetelési távolságokat. Kerüld az elektromos alkatrészek és érintkezők érintését. |
| Csatlakozóazonosítás | Kizárólag a készülékhez mellékelt dugaszokat használd, hogy elkerüld a csatlakozók felcserélését. |
DIN-sínes rögzítés és eltávolítás
| 1. Illesztés | A DIN-sínvezetőt illeszd a DIN35-sín felső élére. |
|---|---|
| 2. Rögzítés | Lefelé irányuló mozdulattal pattintsd a készüléket a sínre. |
| Eltávolítás | Csavarhúzóval nyisd ki a reteszt, majd a készüléket a DIN-sín alsó élénél akaszd ki. |
Csatlakoztatási feltételek
| Azonos tápegységek | Redundáns ellátáshoz azonos típusú tápegységeket használj. |
|---|---|
| Bemenet és kimenet | A két bemenet IN1 és IN2 jelölésű; a terheléshez az OUT kimenet tartozik. A pozitív ágak diódás leválasztásúak. |
| WAGO 831 bemenet/kimenet | Tömör és finom elemi szálas vezeték: 0,5–10 mm² / 20–8 AWG; csupaszolás 13–15 mm. |
| Érvéghüvely a WAGO 831 csatlakozónál | Érvéghüvellyel legfeljebb 6 mm²; finom elemi szálas vezetéknél megfelelő szálösszefogást alkalmazz. |
| Relécsatlakozás | WAGO 231, CAGE CLAMP; 0,08–2,5 mm² / 28–12 AWG; csupaszolás 8–9 mm. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen kivitelű ez a változat?
Kétbemenetű redundanciamodul két tápegység leválasztásához. Névleges bemenete 2 × 24 V DC, áramutanként legfeljebb 20 A-rel; kimenete redundáns üzemben 20 A, párhuzamos üzemben 40 A. A bemeneti feszültséget LED-ek és potenciálfüggetlen kontaktus jelzi.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
787-885
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
870 g/db
Cikkszám
4045454909802
