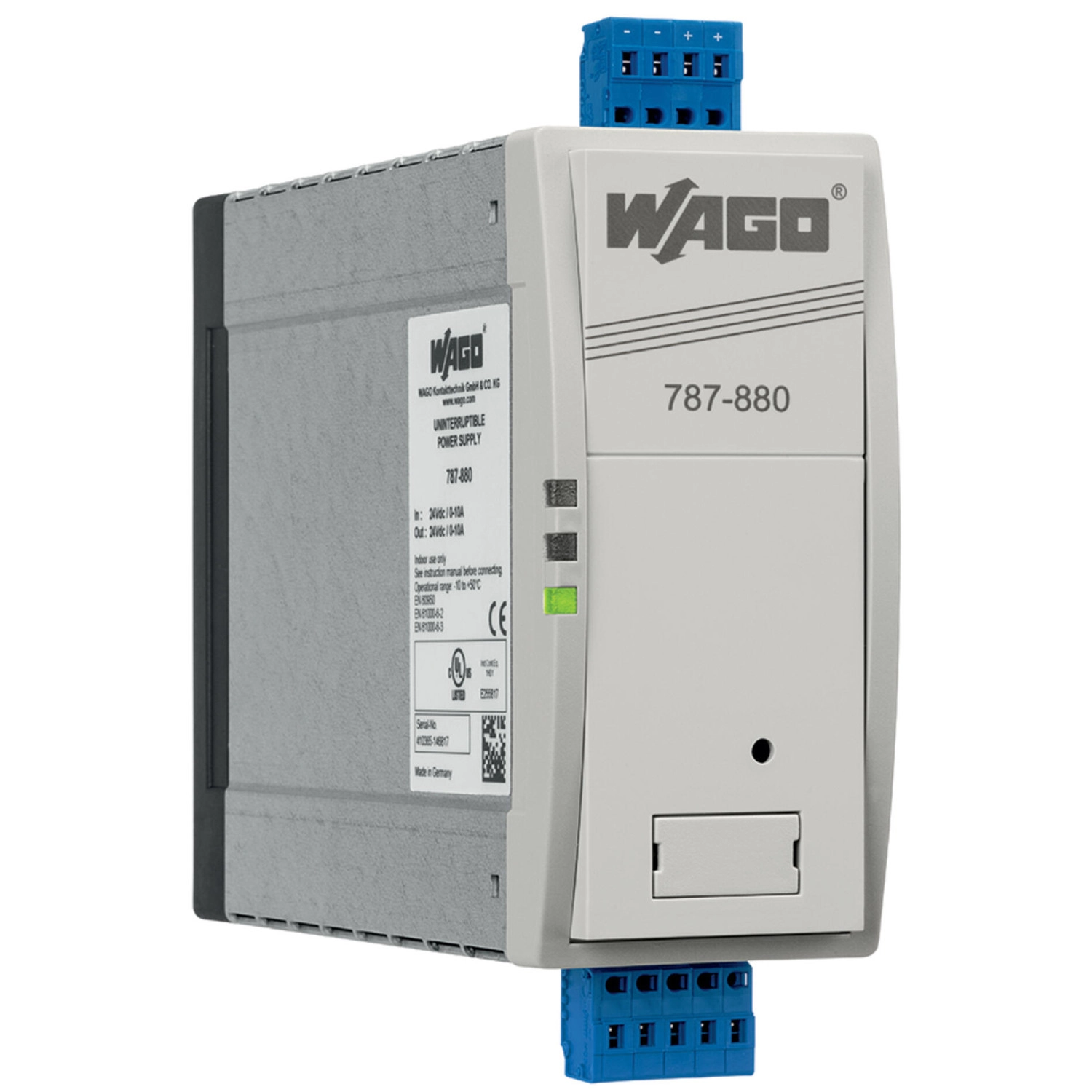

Wago 787-880 kapacitív puffermodul, 24 V DC bemenet és kimenet, 10 A kimeneti áram, 0,06–7,2 s pufferidő, kommunikációs képesség, 2,5 mm²
RRP:198 339 Ft
160 046 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
147 417 Ft
nettó 116 076 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Jellemzők: A kapacitív puffermodul áthidalja a rövid idejű feszültségeséseket és a terhelés ingadozásait. Szünetmentes tápegységhez. Leválasztott kimenet esetén a bemenet és a kimenet közötti belső dióda teszi lehetővé a működést. A puffermodulok párhuzamos csatlakoztatásával növelhető a pufferidő vagy a terhelőáram. Potenciálfüggetlen érintkező a töltöttségi állapot felügyeletéhez.
A Wago 787-880 kapacitív puffermodul rövid tápfeszültség-kimaradások és terhelésingadozások áthidalására használható. Névleges bemeneti és kimeneti feszültsége 24 V DC, kimeneti árama 10 A. A szuperkondenzátorokkal elérhető 0,06–7,2 másodperces pufferidő a terheléstől és a beállított küszöbtől függ.
Villamos működés és jelzés
| Névleges bemeneti feszültség | 24 V DC |
|---|---|
| Bemeneti tartomány | 20–30 V DC |
| Hálózati frekvenciatartomány | 0 Hz |
| Bemeneti áram | ≤0,06 A terhelés nélkül; ≤1 A töltéskor; ≤11 A maximum |
| Névleges kimeneti feszültség | 24 V DC |
| Kimeneti feszültség normál üzemben | Ui − 0,5 V DC; az útmutató ezt 10 A-nél adja meg |
| Kimeneti feszültség pufferüzemben | 20,4–24 V DC |
| Névleges kimeneti áram | 10 A |
| Áramkorlátozás | Tipikusan 1,1 × Io,nom; az útmutató pufferüzemben elektronikus, tipikusan 11 A-es túláramvédelmet ad meg |
| Energiatároló | Supercaps, szuperkondenzátorok |
| Pufferidő | 0,06–7,2 s; a terhelési áramtól, a töltöttségtől és a kapcsolási küszöbtől függ |
| Kapcsolási küszöb a műszaki táblázatban | 20–24 V DC, állítható |
| Töltési idő, tipikus | 5 perc; 24 V-os tápellátással |
| Veszteségi teljesítmény | ≤1,5 W; névleges terhelésen ≤6,5 W |
| Zöld DC OK LED | Uo >20 V; az útmutató szerint közelítő küszöb |
| Sárga LED | A belső kondenzátorok töltése; teljes töltöttségnél kialszik |
| Piros DC nem OK LED | Uo <20 V; az útmutató szerint közelítő küszöb |
| Potenciálmentes jelzőkontaktus | Váltóérintkező; a magyar adatlap szerint legfeljebb 30 V DC / 1 A |
| Jelzőkontaktus állapota | Teljes töltöttség és tipikusan 20 V DC feletti bemenet esetén 1–4 zárt; 19 V DC alá csökkenő bemenetnél 1–2 zár |

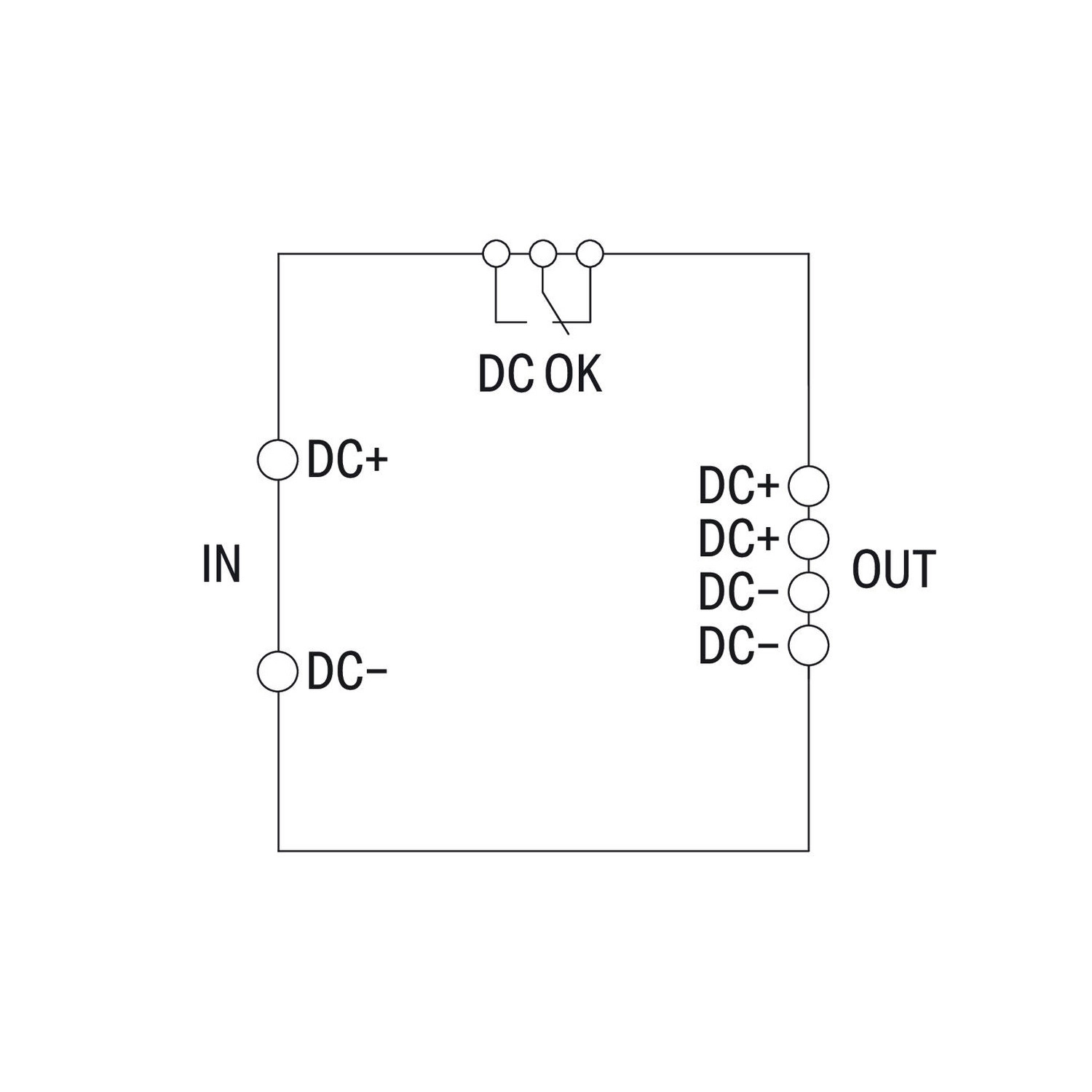

| Kapcsolási rajz jelölése | IN: DC+, DC−; OUT: két DC+ és két DC− pont; külön DC OK váltókontaktus, SIGNAL sorrend 2, 1, 4 |
Biztonsági és védelmi adatok
| Szigetelési vizsgálati feszültség | 0,5 kV DC; csatlakozók és készülékház között |
|---|---|
| Védelmi osztály | III |
| Védettség | IP20; EN60529 |
| Fordított polaritás elleni védelem | Igen |
| Visszatáplálással szembeni ellenállás | ≤35 V DC |
| Szennyezettségi fok | 2 |
| Túlfeszültségi kategória | I; az útmutató szerint |
| Párhuzamos működés | Megengedett |
| Soros működés | Nem megengedett |
| MTBF a magyar adatlapban | Tipikusan 87 600 óra 25 °C-on; 30 500 óra 40 °C-on |
| Hűtés | Természetes légkonvekció, függőleges beépítési helyzet |
| Kivitel | Burkolt készülék kapcsolószekrénybe építéshez |
| Biztonsági törpefeszültség | EN60950 szerinti SELV és EN60204 szerinti PELV; az útmutató szerint |
Csatlakozás, méretek és környezet
| Csatlakozás | Bemenet/kimenet/relé; CAGE CLAMP, WAGO231 sorozat |
|---|---|
| Tömör és finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Vezető anyaga és hőállósága | Csak rézvezető; legalább 75 °C-ra méretezve |
| Szélesség | 57 mm / 2,244 inch |
| Magasság csatlakozóval | 163 mm / 6,417 inch |
| Mélység a DIN-sín felső szélétől | 179 mm / 7,047 inch |
| Méretek csatlakozó nélkül az útmutatóban | 57 × 127 × 179 mm, szélesség × magasság × mélység |
| Tömeg | 1000 g; az útmutatóban 1,0 kg |
| Rögzítés | DIN35 sín |
| Üzemi környezeti hőmérséklet | −10 … +50 °C |
| Tárolási környezeti hőmérséklet | −10 … +60 °C |
| Relatív páratartalom | 5–96%, kondenzáció nélkül |
Alkalmazási feltételek és eltérő adatok
| Különböző magassági méretek | A magyar adatlap 163 mm magassága csatlakozóval értendő; az útmutató 127 mm magassága csatlakozó nélkül. A két adat nem helyettesíti egymást. |
|---|---|
| Kapcsolási küszöb eltérő tartományai | A műszaki táblázatok 20–24 V DC állítási tartományt adnak meg. Az útmutató kezelési része és pufferidői 20,4–24 V DC küszöbre vonatkoznak; a pufferüzemi kimeneti tartomány is 20,4–24 V DC. |
| Jelzőkontaktus terhelési adatai | A magyar adatlap legfeljebb 30 V DC / 1 A-t közöl. Az útmutató műszaki táblája emellett 240 V AC / 0,5 A-t is felsorol; az eltérő gyártói közlések külön kezelendők, az AC adat nem helyettesíti a magyar adatlap DC-korlátját. |
| Megbízhatósági adat megnevezése | A magyar adatlap MTBF-ként, az útmutató várható élettartamként nevezi meg a 87 600 és 30 500 órás, hőmérséklethez kötött adatokat. Ezek nem garantált használati idők. |
| Típushoz tartozó terhelés | A 787-880 10 A-es, 231-es csatlakozójú változat. A közös útmutató 787-881-hez tartozó 20 A-es, 831-es csatlakozójú és hosszabb pufferidős adatai nem a jelen változat adatai. |
| Kimeneti leválasztás | A belső dióda leválasztja a pufferelt terhelést a nem pufferelt terhelésről; a tárolt energia csak a kimenetre jut. Leválasztás nélkül az útmutató külön kapcsolási rajza érvényes. |
| Párhuzamos kapcsolás | Több modul a terhelhetőség vagy a pufferidő növelésére párhuzamosítható. Tartósan 40 A feletti összes terhelési áramnál külső sorkapcsok szükségesek. |
| Pufferfeszültség-görbe | U1 a bemeneti feszültség, amely a normál kimeneti feszültségnél 0,5 V-tal nagyobb; U2 a beállított pufferküszöb, U2 < U1; U3 =20,4 V. A pufferelés t0-kor indul, t1-ig U2 tartható, t2-kor U3-ra csökken a kimenet. Az időtengelyhez a terhelésfüggő táblázat tartozik. |
Pufferidők a 787-880 változathoz
| U2 =24 V DC; kimeneti áram 1 A | t0–t1: 3,9 s; t0–t2: 6,3 s, U3 =20,4 V DC-ig |
|---|---|
| U2 =24 V DC; kimeneti áram 2 A | t0–t1: 2,25 s; t0–t2: 3,4 s, U3 =20,4 V DC-ig |
| U2 =24 V DC; kimeneti áram 5 A | t0–t1: 0,66 s; t0–t2: 1,23 s, U3 =20,4 V DC-ig |
| U2 =24 V DC; kimeneti áram 10 A | t0–t1: 0,06 s; t0–t2: 0,3 s, U3 =20,4 V DC-ig |
| U2 =23 V DC; kimeneti áram 1 A | t0–t1: 5,2 s; t0–t2: 7,2 s, U3 =20,4 V DC-ig |
| U2 =23 V DC; kimeneti áram 2 A | t0–t1: 2,3 s; t0–t2: 3,4 s, U3 =20,4 V DC-ig |
| U2 =23 V DC; kimeneti áram 5 A | t0–t1: 0,88 s; t0–t2: 1,33 s, U3 =20,4 V DC-ig |
| U2 =23 V DC; kimeneti áram 10 A | t0–t1: 0,18 s; t0–t2: 0,4 s, U3 =20,4 V DC-ig |
| U2 =22 V DC; kimeneti áram 1 A | t0–t1: 6,0 s; t0–t2: 7,2 s, U3 =20,4 V DC-ig |
| U2 =22 V DC; kimeneti áram 2 A | t0–t1: 3,1 s; t0–t2: 3,8 s, U3 =20,4 V DC-ig |
| U2 =22 V DC; kimeneti áram 5 A | t0–t1: 1,1 s; t0–t2: 1,38 s, U3 =20,4 V DC-ig |
| U2 =22 V DC; kimeneti áram 10 A | t0–t1: 0,29 s; t0–t2: 0,41 s, U3 =20,4 V DC-ig |
| U2 =21 V DC; kimeneti áram 1 A | t0–t1: 6,6 s; t0–t2: 7,2 s, U3 =20,4 V DC-ig |
| U2 =21 V DC; kimeneti áram 2 A | t0–t1: 3,1 s; t0–t2: 3,4 s, U3 =20,4 V DC-ig |
| U2 =21 V DC; kimeneti áram 5 A | t0–t1: 1,3 s; t0–t2: 1,44 s, U3 =20,4 V DC-ig |
| U2 =21 V DC; kimeneti áram 10 A | t0–t1: 0,39 s; t0–t2: 0,42 s, U3 =20,4 V DC-ig |
Biztonsági és beépítési feltételek
| Feszültségmentes szerelés | Szerelés és bekötés előtt válaszd le a készüléket a tápellátásról. Kerüld az elektromos alkatrészek és érintkezők érintését; a szállítás és kezelés ne hajlítsa el az alkatrészeket vagy változtassa meg a szigetelési távolságokat. |
|---|---|
| Csatlakozók és vezetők | Kizárólag a mellékelt csatlakozókat használd a felcserélés elkerüléséhez. Rézvezető szükséges, legalább 75 °C-ra méretezve. |
| Beépítés | Kapcsolószekrényben, DIN35 sínen, függőleges beépítési helyzettel és természetes konvekcióval; legfeljebb 2 szennyezettségi fok mellett. |
| Rendszerkövetelmények | A helyi szerelési és balesetvédelmi előírásokat, a készülék adattábláját és az EN60204 követelményeit be kell tartani. Gépben a gyártói útmutató szerinti gépbiztonsági és EMC-feltételek teljesülése után kezdhető meg az üzem. |
Szabványok és megfelelőségek
| CE | Megfelelőségi jelölés |
|---|---|
| Szabványok | EN60950; UL508; EN61000-6-2; EN61000-6-3 |
| EAC | TP TC020/2011; EAC CoC03081; GZO Almaty Standart |
| UL | UL508; E255817; Underwriters Laboratories Inc. |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Opcionális kiegészítők
| 210-720 | Működtetőszerszám, 3,5 × 0,5 mm pengével és részben szigetelt szárral. |
|---|---|
| 210-831 | Fehér, üres, öntapadó jelölőszalag; 25 m tekercs, 2,3 mm szélesség. |
| 210-832 | Fehér, üres, öntapadó jelölőszalag; 25 m tekercs, 3 mm szélesség. |
| 2009-110 | Fehér, üres, nem nyújtható, bepattintható jelölőszalag Smart Printerhez; 50 m tekercs. |
| 787-897 | Szürke, öntött rögzítősín-adapter 787-8xx eszköz DIN35 sínre rögzítéséhez. |
| 787-896 | Szürke rögzítősín-adapter 787-8xx eszköz DIN35 sínre rögzítéséhez. |
| 787-895 | Szürke rögzítő-távtartó 787-8xx eszköz csavaros rögzítéséhez beépítőlapra vagy falra, DIN35 sín nélkül. |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a névleges kimeneti árama?
10 A.
Mennyi a töltési idő?
24 V-os tápról tipikusan körülbelül 5 perc; a teljes töltöttséget a sárga LED kialvása jelzi.
Mikor állítható a kapcsolási küszöb?
Feltöltés után, üresjáratban, a tápfeszültségről leválasztott puffermodulon.
Mit jelent a két magassági adat?
163 mm csatlakozóval, 127 mm csatlakozó nélkül.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Védettség
IP20
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
787-880
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
1 kg/db
Cikkszám
4045454909833

Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 787-880 kapacitív puffermodul, 24 V DC bemenet és kimenet, 10 A kimeneti áram, 0,06–7,2 s pufferidő, kommunikációs képesség, 2,5 mm² műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 787-880 |
| GTIN / EAN | 4045454909833 |
| Terméktípus | Kapacitív puffermodul |
Villamos működés és jelzés
| Névleges bemeneti feszültség | 24 V DC |
|---|---|
| Bemeneti tartomány | 20–30 V DC |
| Hálózati frekvenciatartomány | 0 Hz |
| Bemeneti áram | ≤0,06 A terhelés nélkül; ≤1 A töltéskor; ≤11 A maximum |
| Névleges kimeneti feszültség | 24 V DC |
| Kimeneti feszültség normál üzemben | Ui − 0,5 V DC; az útmutató ezt 10 A-nél adja meg |
| Kimeneti feszültség pufferüzemben | 20,4–24 V DC |
| Névleges kimeneti áram | 10 A |
| Áramkorlátozás | Tipikusan 1,1 × Io,nom; az útmutató pufferüzemben elektronikus, tipikusan 11 A-es túláramvédelmet ad meg |
| Energiatároló | Supercaps, szuperkondenzátorok |
| Pufferidő | 0,06–7,2 s; a terhelési áramtól, a töltöttségtől és a kapcsolási küszöbtől függ |
| Kapcsolási küszöb a műszaki táblázatban | 20–24 V DC, állítható |
| Töltési idő, tipikus | 5 perc; 24 V-os tápellátással |
| Veszteségi teljesítmény | ≤1,5 W; névleges terhelésen ≤6,5 W |
| Zöld DC OK LED | Uo >20 V; az útmutató szerint közelítő küszöb |
| Sárga LED | A belső kondenzátorok töltése; teljes töltöttségnél kialszik |
| Piros DC nem OK LED | Uo <20 V; az útmutató szerint közelítő küszöb |
| Potenciálmentes jelzőkontaktus | Váltóérintkező; a magyar adatlap szerint legfeljebb 30 V DC / 1 A |
| Jelzőkontaktus állapota | Teljes töltöttség és tipikusan 20 V DC feletti bemenet esetén 1–4 zárt; 19 V DC alá csökkenő bemenetnél 1–2 zár |
| Kapcsolási rajz jelölése | IN: DC+, DC−; OUT: két DC+ és két DC− pont; külön DC OK váltókontaktus, SIGNAL sorrend 2, 1, 4 |
Biztonsági és védelmi adatok
| Szigetelési vizsgálati feszültség | 0,5 kV DC; csatlakozók és készülékház között |
|---|---|
| Védelmi osztály | III |
| Védettség | IP20; EN60529 |
| Fordított polaritás elleni védelem | Igen |
| Visszatáplálással szembeni ellenállás | ≤35 V DC |
| Szennyezettségi fok | 2 |
| Túlfeszültségi kategória | I; az útmutató szerint |
| Párhuzamos működés | Megengedett |
| Soros működés | Nem megengedett |
| MTBF a magyar adatlapban | Tipikusan 87 600 óra 25 °C-on; 30 500 óra 40 °C-on |
| Hűtés | Természetes légkonvekció, függőleges beépítési helyzet |
| Kivitel | Burkolt készülék kapcsolószekrénybe építéshez |
| Biztonsági törpefeszültség | EN60950 szerinti SELV és EN60204 szerinti PELV; az útmutató szerint |
Csatlakozás, méretek és környezet
| Csatlakozás | Bemenet/kimenet/relé; CAGE CLAMP, WAGO231 sorozat |
|---|---|
| Tömör és finom elemi szálas vezeték | 0,08–2,5 mm² / 28–12 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Vezető anyaga és hőállósága | Csak rézvezető; legalább 75 °C-ra méretezve |
| Szélesség | 57 mm / 2,244 inch |
| Magasság csatlakozóval | 163 mm / 6,417 inch |
| Mélység a DIN-sín felső szélétől | 179 mm / 7,047 inch |
| Méretek csatlakozó nélkül az útmutatóban | 57 × 127 × 179 mm, szélesség × magasság × mélység |
| Tömeg | 1000 g; az útmutatóban 1,0 kg |
| Rögzítés | DIN35 sín |
| Üzemi környezeti hőmérséklet | −10 … +50 °C |
| Tárolási környezeti hőmérséklet | −10 … +60 °C |
| Relatív páratartalom | 5–96%, kondenzáció nélkül |
Alkalmazási feltételek és eltérő adatok
| Különböző magassági méretek | A magyar adatlap 163 mm magassága csatlakozóval értendő; az útmutató 127 mm magassága csatlakozó nélkül. A két adat nem helyettesíti egymást. |
|---|---|
| Kapcsolási küszöb eltérő tartományai | A műszaki táblázatok 20–24 V DC állítási tartományt adnak meg. Az útmutató kezelési része és pufferidői 20,4–24 V DC küszöbre vonatkoznak; a pufferüzemi kimeneti tartomány is 20,4–24 V DC. |
| Jelzőkontaktus terhelési adatai | A magyar adatlap legfeljebb 30 V DC / 1 A-t közöl. Az útmutató műszaki táblája emellett 240 V AC / 0,5 A-t is felsorol; az eltérő gyártói közlések külön kezelendők, az AC adat nem helyettesíti a magyar adatlap DC-korlátját. |
| Megbízhatósági adat megnevezése | A magyar adatlap MTBF-ként, az útmutató várható élettartamként nevezi meg a 87 600 és 30 500 órás, hőmérséklethez kötött adatokat. Ezek nem garantált használati idők. |
| Típushoz tartozó terhelés | A 787-880 10 A-es, 231-es csatlakozójú változat. A közös útmutató 787-881-hez tartozó 20 A-es, 831-es csatlakozójú és hosszabb pufferidős adatai nem a jelen változat adatai. |
| Kimeneti leválasztás | A belső dióda leválasztja a pufferelt terhelést a nem pufferelt terhelésről; a tárolt energia csak a kimenetre jut. Leválasztás nélkül az útmutató külön kapcsolási rajza érvényes. |
| Párhuzamos kapcsolás | Több modul a terhelhetőség vagy a pufferidő növelésére párhuzamosítható. Tartósan 40 A feletti összes terhelési áramnál külső sorkapcsok szükségesek. |
| Pufferfeszültség-görbe | U1 a bemeneti feszültség, amely a normál kimeneti feszültségnél 0,5 V-tal nagyobb; U2 a beállított pufferküszöb, U2 < U1; U3 =20,4 V. A pufferelés t0-kor indul, t1-ig U2 tartható, t2-kor U3-ra csökken a kimenet. Az időtengelyhez a terhelésfüggő táblázat tartozik. |
Pufferidők a 787-880 változathoz
| U2 =24 V DC; kimeneti áram 1 A | t0–t1: 3,9 s; t0–t2: 6,3 s, U3 =20,4 V DC-ig |
|---|---|
| U2 =24 V DC; kimeneti áram 2 A | t0–t1: 2,25 s; t0–t2: 3,4 s, U3 =20,4 V DC-ig |
| U2 =24 V DC; kimeneti áram 5 A | t0–t1: 0,66 s; t0–t2: 1,23 s, U3 =20,4 V DC-ig |
| U2 =24 V DC; kimeneti áram 10 A | t0–t1: 0,06 s; t0–t2: 0,3 s, U3 =20,4 V DC-ig |
| U2 =23 V DC; kimeneti áram 1 A | t0–t1: 5,2 s; t0–t2: 7,2 s, U3 =20,4 V DC-ig |
| U2 =23 V DC; kimeneti áram 2 A | t0–t1: 2,3 s; t0–t2: 3,4 s, U3 =20,4 V DC-ig |
| U2 =23 V DC; kimeneti áram 5 A | t0–t1: 0,88 s; t0–t2: 1,33 s, U3 =20,4 V DC-ig |
| U2 =23 V DC; kimeneti áram 10 A | t0–t1: 0,18 s; t0–t2: 0,4 s, U3 =20,4 V DC-ig |
| U2 =22 V DC; kimeneti áram 1 A | t0–t1: 6,0 s; t0–t2: 7,2 s, U3 =20,4 V DC-ig |
| U2 =22 V DC; kimeneti áram 2 A | t0–t1: 3,1 s; t0–t2: 3,8 s, U3 =20,4 V DC-ig |
| U2 =22 V DC; kimeneti áram 5 A | t0–t1: 1,1 s; t0–t2: 1,38 s, U3 =20,4 V DC-ig |
| U2 =22 V DC; kimeneti áram 10 A | t0–t1: 0,29 s; t0–t2: 0,41 s, U3 =20,4 V DC-ig |
| U2 =21 V DC; kimeneti áram 1 A | t0–t1: 6,6 s; t0–t2: 7,2 s, U3 =20,4 V DC-ig |
| U2 =21 V DC; kimeneti áram 2 A | t0–t1: 3,1 s; t0–t2: 3,4 s, U3 =20,4 V DC-ig |
| U2 =21 V DC; kimeneti áram 5 A | t0–t1: 1,3 s; t0–t2: 1,44 s, U3 =20,4 V DC-ig |
| U2 =21 V DC; kimeneti áram 10 A | t0–t1: 0,39 s; t0–t2: 0,42 s, U3 =20,4 V DC-ig |
Biztonsági és beépítési feltételek
| Feszültségmentes szerelés | Szerelés és bekötés előtt válaszd le a készüléket a tápellátásról. Kerüld az elektromos alkatrészek és érintkezők érintését; a szállítás és kezelés ne hajlítsa el az alkatrészeket vagy változtassa meg a szigetelési távolságokat. |
|---|---|
| Csatlakozók és vezetők | Kizárólag a mellékelt csatlakozókat használd a felcserélés elkerüléséhez. Rézvezető szükséges, legalább 75 °C-ra méretezve. |
| Beépítés | Kapcsolószekrényben, DIN35 sínen, függőleges beépítési helyzettel és természetes konvekcióval; legfeljebb 2 szennyezettségi fok mellett. |
| Rendszerkövetelmények | A helyi szerelési és balesetvédelmi előírásokat, a készülék adattábláját és az EN60204 követelményeit be kell tartani. Gépben a gyártói útmutató szerinti gépbiztonsági és EMC-feltételek teljesülése után kezdhető meg az üzem. |
Szabványok és megfelelőségek
| CE | Megfelelőségi jelölés |
|---|---|
| Szabványok | EN60950; UL508; EN61000-6-2; EN61000-6-3 |
| EAC | TP TC020/2011; EAC CoC03081; GZO Almaty Standart |
| UL | UL508; E255817; Underwriters Laboratories Inc. |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
Opcionális kiegészítők
| 210-720 | Működtetőszerszám, 3,5 × 0,5 mm pengével és részben szigetelt szárral. |
|---|---|
| 210-831 | Fehér, üres, öntapadó jelölőszalag; 25 m tekercs, 2,3 mm szélesség. |
| 210-832 | Fehér, üres, öntapadó jelölőszalag; 25 m tekercs, 3 mm szélesség. |
| 2009-110 | Fehér, üres, nem nyújtható, bepattintható jelölőszalag Smart Printerhez; 50 m tekercs. |
| 787-897 | Szürke, öntött rögzítősín-adapter 787-8xx eszköz DIN35 sínre rögzítéséhez. |
| 787-896 | Szürke rögzítősín-adapter 787-8xx eszköz DIN35 sínre rögzítéséhez. |
| 787-895 | Szürke rögzítő-távtartó 787-8xx eszköz csavaros rögzítéséhez beépítőlapra vagy falra, DIN35 sín nélkül. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85049017000 |
| Termékcsoport | 6 (interfész-elektronika) |
Termékbesorolások
| UNSPSC | 39121006 |
|---|---|
| eCl@ss 10.0 | 27-04-07-01 |
| eCl@ss 9.0 | 27-04-07-01 |
| ETIM 9.0 | EC002540 |
| ETIM 10.0 | EC002540 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 787-880 kapacitív puffermodul, 24 V DC bemenet és kimenet, 10 A kimeneti áram, 0,06–7,2 s pufferidő, kommunikációs képesség, 2,5 mm² használati útmutató
Biztonsági és beépítési feltételek
| Feszültségmentes szerelés | Szerelés és bekötés előtt válaszd le a készüléket a tápellátásról. Kerüld az elektromos alkatrészek és érintkezők érintését; a szállítás és kezelés ne hajlítsa el az alkatrészeket vagy változtassa meg a szigetelési távolságokat. |
|---|---|
| Csatlakozók és vezetők | Kizárólag a mellékelt csatlakozókat használd a felcserélés elkerüléséhez. Rézvezető szükséges, legalább 75 °C-ra méretezve. |
| Beépítés | Kapcsolószekrényben, DIN35 sínen, függőleges beépítési helyzettel és természetes konvekcióval; legfeljebb 2 szennyezettségi fok mellett. |
| Rendszerkövetelmények | A helyi szerelési és balesetvédelmi előírásokat, a készülék adattábláját és az EN60204 követelményeit be kell tartani. Gépben a gyártói útmutató szerinti gépbiztonsági és EMC-feltételek teljesülése után kezdhető meg az üzem. |
DIN35 sínre szerelés és eltávolítás
1
Feszültségmentes állapotban helyezd a sínvezetőt a DIN35 sín felső peremére, és lefelé irányuló mozdulattal pattintsd a helyére.
2
Eltávolításhoz csavarhúzóval húzd nyitott helyzetbe a bepattintó reteszt, majd akaszd le a modult a sín alsó pereméről.
Kapcsolási küszöb beállítása
1
Csatlakoztass feszültségmérőt a kimenetre az ellenőrzéshez; a küszöb beállítása üresjáratban történik.
2
A belső kondenzátorokat 24 V-os tápról töltsd fel. A teljes készenlét tipikusan körülbelül 5 perc után áll be, amikor a sárga LED kialszik.
3
A feltöltés után a küszöb állításához válaszd le a puffermodult a tápfeszültségről.
4
Csavarhúzóval állítsd a potenciométert: az óramutató járásával megegyező irány növeli, az ellenkező irány csökkenti a kapcsolási küszöböt. A kezelési rész 20,4–24 V DC tartományt ad meg.
Pufferelt és nem pufferelt terhelés
A pufferelést nem igénylő terhelést az útmutató a tápegységgel párhuzamosan javasolja bekötni; így a tárolt energia a pufferelt kimeneti terhelésre fordítható. Ha leválasztás nem szükséges, a puffermodul kimenete a tápegység DC-kimenetére is köthető az útmutató külön rajza szerint. Több modul párhuzamosítható; tartósan 40 A feletti összes terhelési áramnál külső sorkapcsokat kell használni.
Jelzések és állapotellenőrzés
| Zöld DC OK LED | Uo >20 V; az útmutató szerint közelítő küszöb |
|---|---|
| Sárga LED | A belső kondenzátorok töltése; teljes töltöttségnél kialszik |
| Piros DC nem OK LED | Uo <20 V; az útmutató szerint közelítő küszöb |
| Potenciálmentes jelzőkontaktus | Váltóérintkező; a magyar adatlap szerint legfeljebb 30 V DC / 1 A |
| Jelzőkontaktus állapota | Teljes töltöttség és tipikusan 20 V DC feletti bemenet esetén 1–4 zárt; 19 V DC alá csökkenő bemenetnél 1–2 zár |
Az alkalmazás feltételei
| Különböző magassági méretek | A magyar adatlap 163 mm magassága csatlakozóval értendő; az útmutató 127 mm magassága csatlakozó nélkül. A két adat nem helyettesíti egymást. |
|---|---|
| Kapcsolási küszöb eltérő tartományai | A műszaki táblázatok 20–24 V DC állítási tartományt adnak meg. Az útmutató kezelési része és pufferidői 20,4–24 V DC küszöbre vonatkoznak; a pufferüzemi kimeneti tartomány is 20,4–24 V DC. |
| Jelzőkontaktus terhelési adatai | A magyar adatlap legfeljebb 30 V DC / 1 A-t közöl. Az útmutató műszaki táblája emellett 240 V AC / 0,5 A-t is felsorol; az eltérő gyártói közlések külön kezelendők, az AC adat nem helyettesíti a magyar adatlap DC-korlátját. |
| Megbízhatósági adat megnevezése | A magyar adatlap MTBF-ként, az útmutató várható élettartamként nevezi meg a 87 600 és 30 500 órás, hőmérséklethez kötött adatokat. Ezek nem garantált használati idők. |
| Típushoz tartozó terhelés | A 787-880 10 A-es, 231-es csatlakozójú változat. A közös útmutató 787-881-hez tartozó 20 A-es, 831-es csatlakozójú és hosszabb pufferidős adatai nem a jelen változat adatai. |
| Kimeneti leválasztás | A belső dióda leválasztja a pufferelt terhelést a nem pufferelt terhelésről; a tárolt energia csak a kimenetre jut. Leválasztás nélkül az útmutató külön kapcsolási rajza érvényes. |
| Párhuzamos kapcsolás | Több modul a terhelhetőség vagy a pufferidő növelésére párhuzamosítható. Tartósan 40 A feletti összes terhelési áramnál külső sorkapcsok szükségesek. |
| Pufferfeszültség-görbe | U1 a bemeneti feszültség, amely a normál kimeneti feszültségnél 0,5 V-tal nagyobb; U2 a beállított pufferküszöb, U2 < U1; U3 =20,4 V. A pufferelés t0-kor indul, t1-ig U2 tartható, t2-kor U3-ra csökken a kimenet. Az időtengelyhez a terhelésfüggő táblázat tartozik. |
