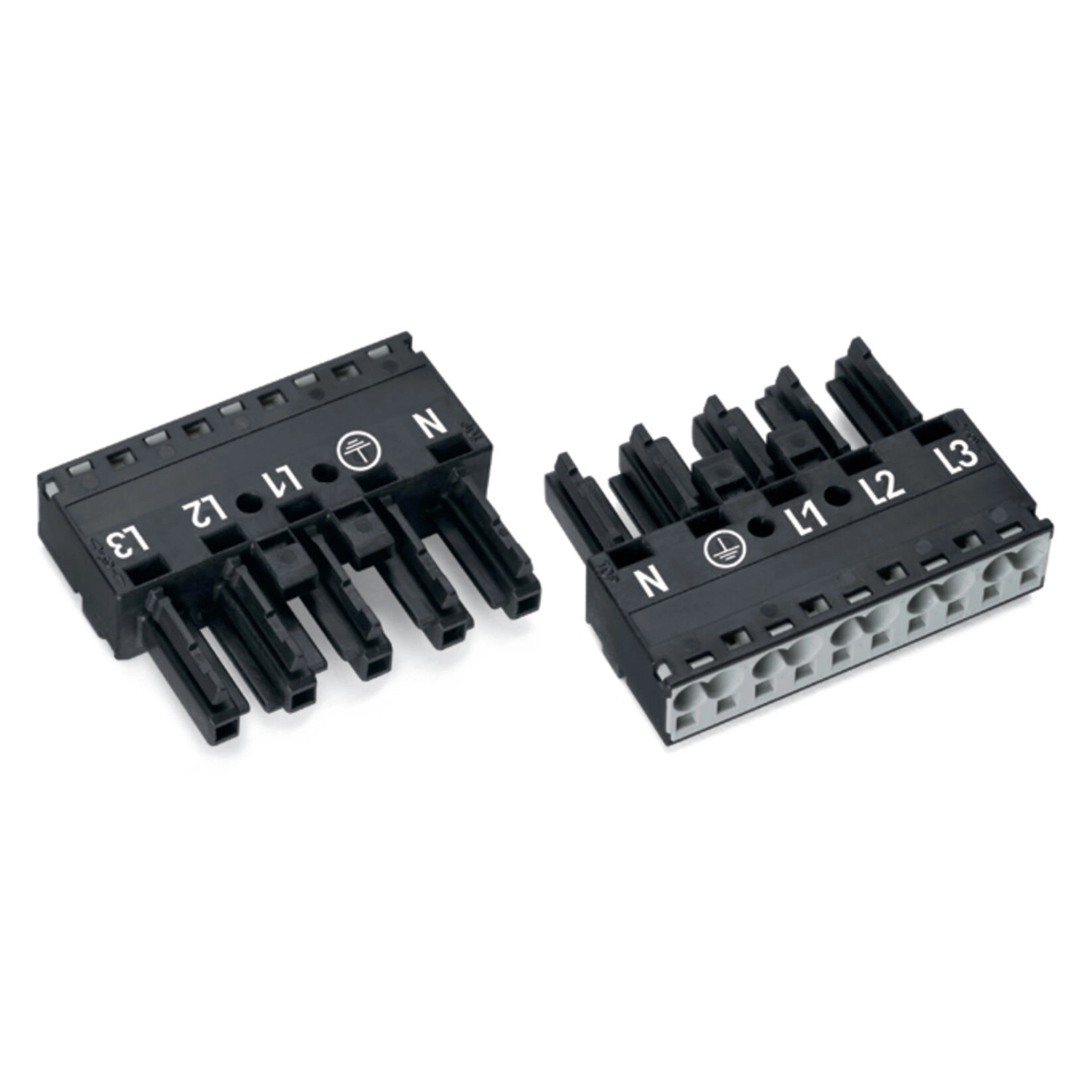

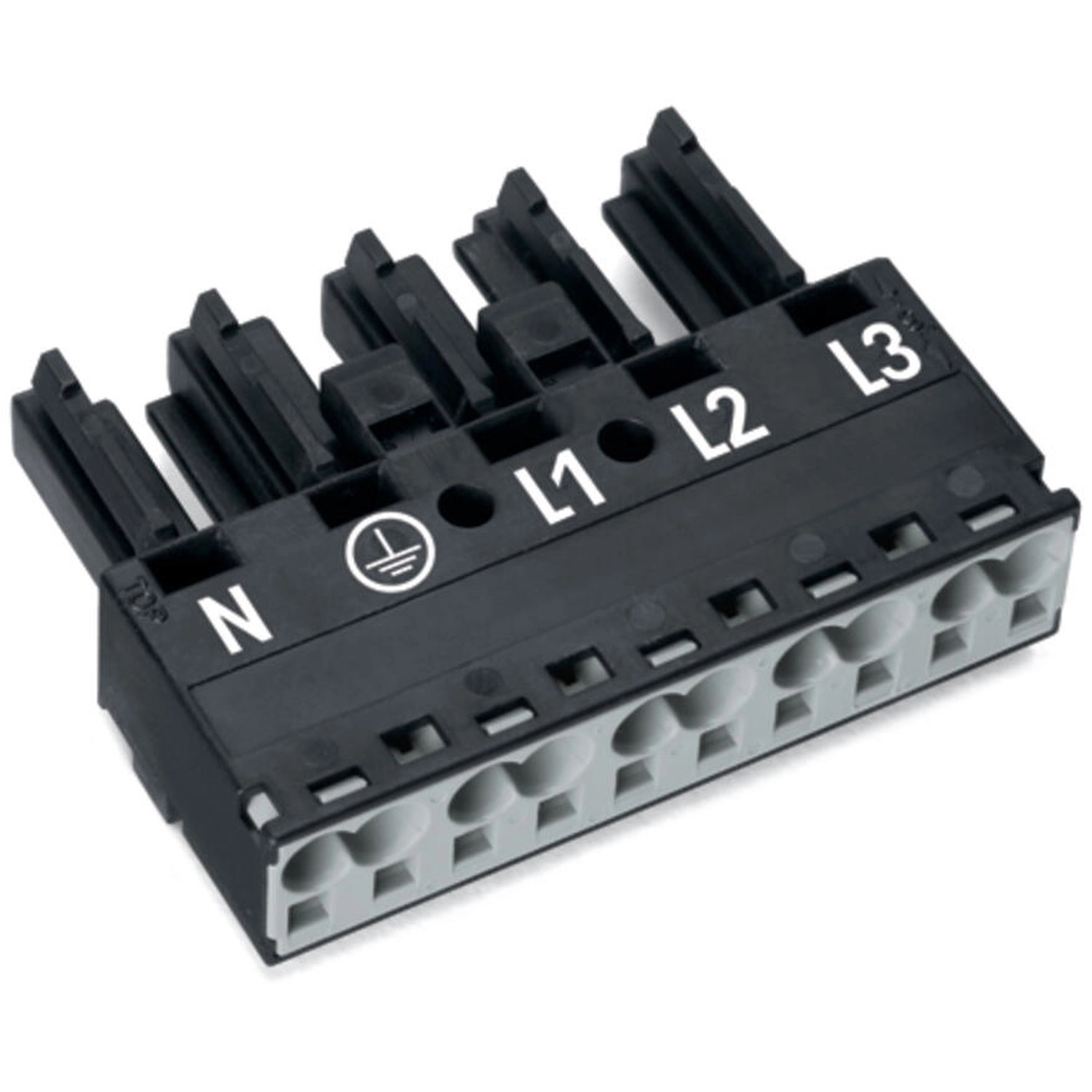

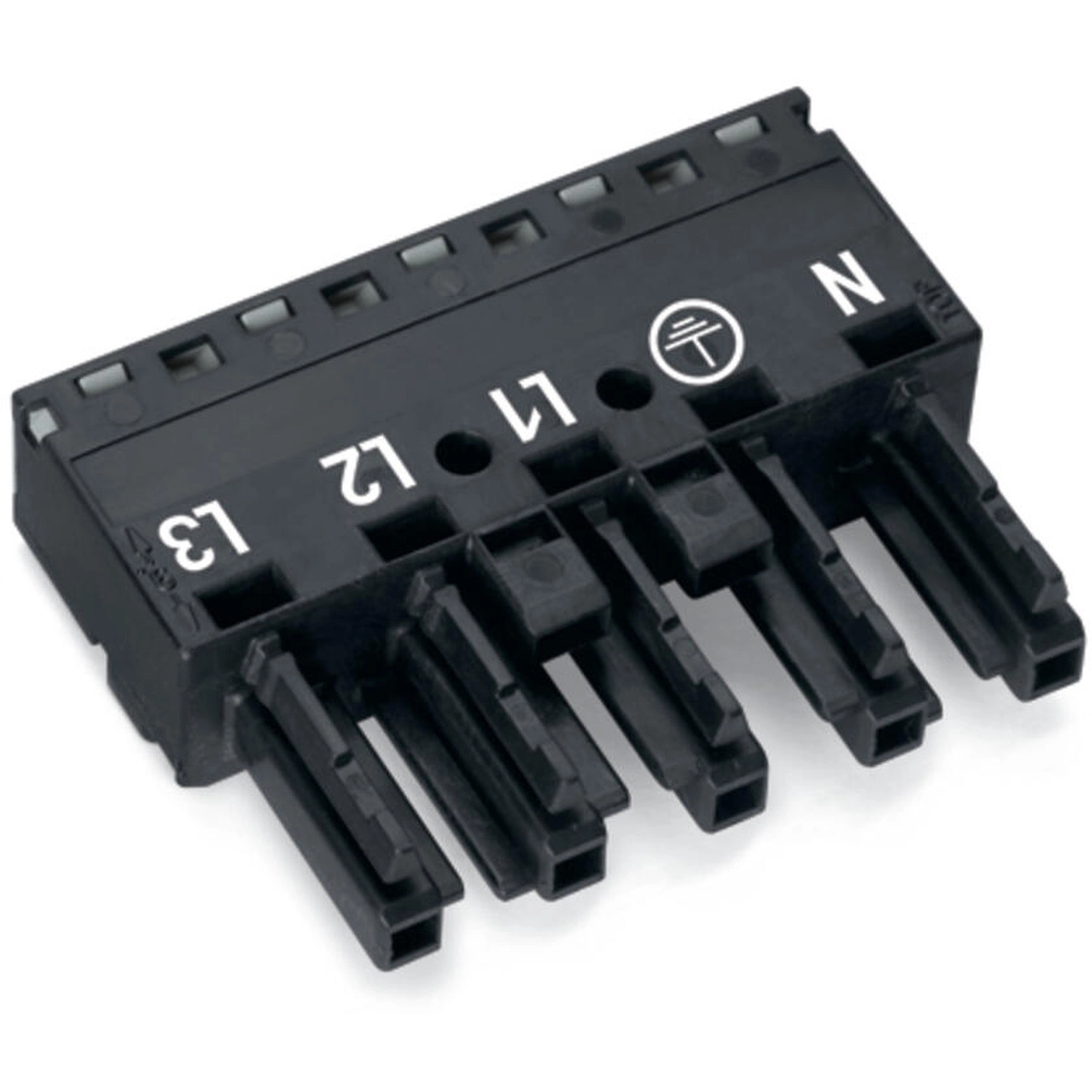

Wago 770-205 WINSTA® MIDI aljzat, 5 pólusú, A kódolású, 4 mm², fekete
RRP:2 378 Ft/db
2 354 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 051 Ft/db
nettó 1 615 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WINSTA® MIDI anyacsatlakozó/aljzat 25 A névleges árammal. A téves összecsatlakoztatás ellen védett WINSTA® MIDI anyacsatlakozó/aljzat tömör és finomsodratú vezetők csatlakoztatását teszi lehetővé. A Wago installációs csatlakozói ismétlődő vagy meghatározott elrendezésben tervezett követelményeknél használhatók, például rácsos vagy süllyesztett világítás kiépítéséhez. A kódolási lehetőségek csökkentik a szerelési hibákat, és minden részegység gyors, biztonságos vezetékezését segítik. A csatlakozó véd a szilárd idegen tárgyak behatolása ellen. A csatlakozó IP20 védettségű; összecsatlakoztatva és tehermentesítő házzal rögzítve a védettség IP2xC. Ezek a kompakt csatlakozók nem nyitott, könnyen hozzáférhető területeken történő használatra készültek! Az A kódolású, fehér vagy fekete WINSTA® MIDI csatlakozókat általában az energiaelosztás általános hálózati alkalmazásaihoz használják. A csatlakozó legfeljebb 25 A áramhoz használható, ezért nagy terhelésekhez is alkalmas. A Push-in CAGE CLAMP® rugós csatlakozástechnikával működő WINSTA® MIDI számos projektben gyors, egyszerű és nagyfokú rugalmasságot kínáló villamos szereléshez használható. Alacsonyabb költségek a gyors üzembe helyezéssel és a szervizköltségek elkerülésével: WINSTA® MIDI megoldások. A WINSTA® dugaszolható csatlakozórendszer az épületvillamossági szerelés szigorú követelményeihez igazodik. Dugaszolhatóvá, ezáltal hatékonyabbá, megbízhatóbbá és hibamentessé teszi a villamos szerelést. Az előszerelt rendszer csökkenti az összeszerelésre fordított időt és az építési helyszínen előforduló szerelési hibákat. A jelölésekkel a minőség és biztonság feladása nélkül csökkenthetők a szerelési költségek, elkerülhető a szervizigény és a szükségtelen állásidő. Dugaszolható installációs csatlakozók téves összecsatlakoztatás elleni védelemmel. Egyszerű áramkörök. A kódolás számos alkalmazáshoz. Egyedi követelményekhez kialakított megoldások. A hibás egységek gyors cseréje folyamatos üzem közben.
A Wago 770-205 fekete, A kódolású, 5 pólusú WINSTA MIDI aljzat 4 mm² névleges keresztmetszettel és Push-in CAGE CLAMP csatlakozással készül. Névleges árama IEC/EN szerint 25 A. IP20; IP2xC csak összeillesztett állapotban ÉS tehermentesítő készülékházzal biztosítva. Nyitott, könnyen hozzáférhető helyen nem használható.
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 10 |
|---|---|
| Összes potenciál száma | 5 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Többeres vezeték | 0,5 … 2,5 mm² / 20 … 14 AWG |
| Finom elemi szálas vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 5 |
| Kódolás | A |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 50 mm / 1,969 inch |
| Magasság | 12,9 mm / 0,508 inch |
| Mélység | 37,5 mm / 1,476 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Igen |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,244 MJ |
| Tömeg | 16,1 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | fekete |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 1,5–4 mm² / 16–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–2,5 mm² / 20–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1,5 mm² / 16 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Pólusjelölés | N, védőföld, L1, L2, L3 |
| Védettség és elhelyezés | IP20; IP2xC csak összeillesztett állapotban ÉS tehermentesítő készülékházzal biztosítva. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Megtartó erő | Reteszelve >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány ettől külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |

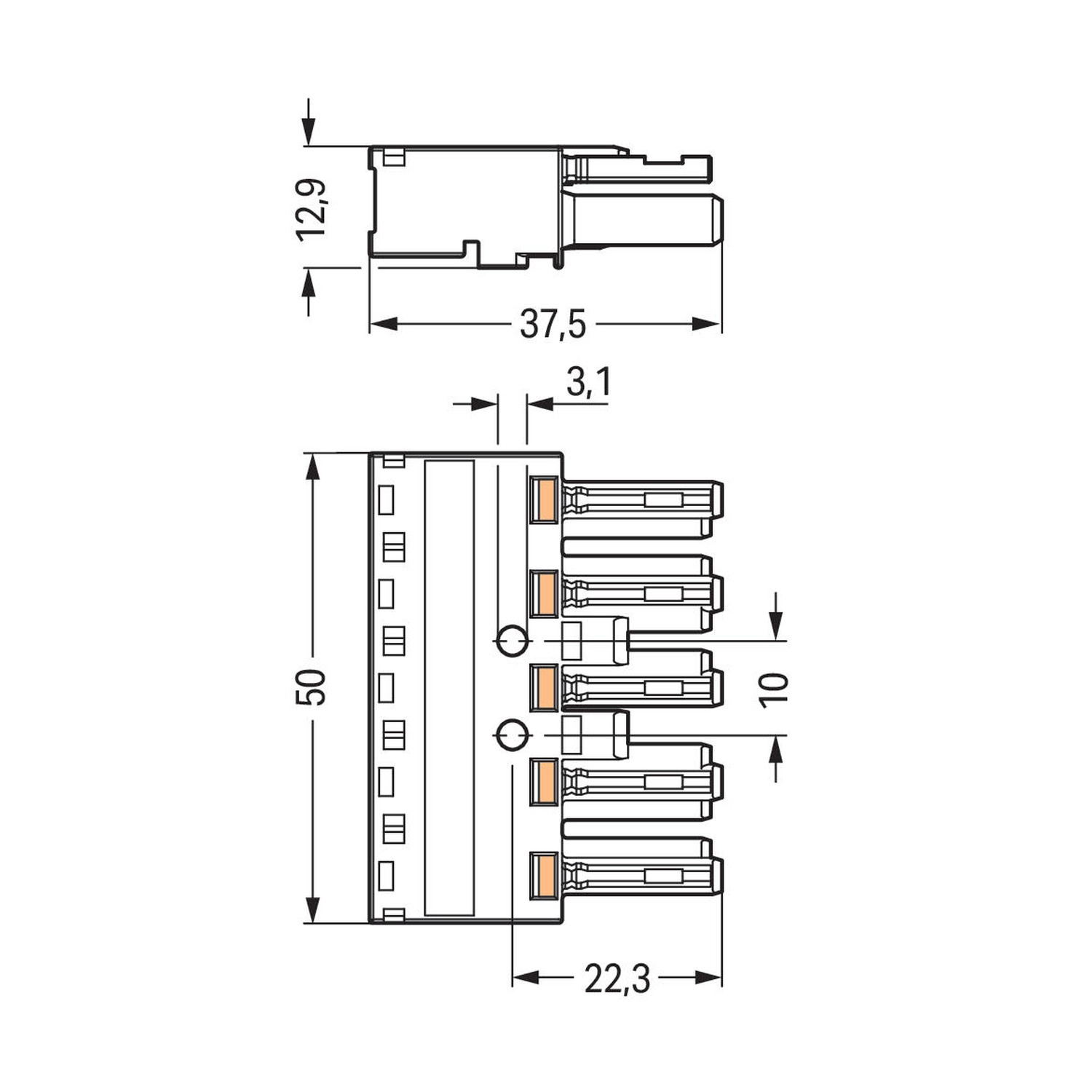

| Méretábra további méretei | 22,3; 3,1 mm |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123228 |
|---|---|
| CCA | IEC61535; NL-84761 |
| cURus | UL1977; E45171 |
| cURus | UL1059; E45172 |
| VDE | EN61984; 40002889 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095977-PDA |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csatlakozó ellendarabok, elosztók és kábelek
| 770-715 | Bepattintható dugó; 5 pólusú; Kod. A; 4,00 mm²; fekete |
|---|---|
| 770-715/007-000 | Bepattintható dugó; közvetlen földelő csatlakozással; 5 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-815/011-000 | Dugó NYÁK-hoz; döntött; 5 pólusú; Kod. A; fekete |
| 770-815 | Dugó NYÁK-hoz; egyenes; 5 pólusú; Kod. A; fekete |
| 770-215 | Dugó; 5 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-415 | Dugó; 5 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-115 | Dugó; tehermentesítő készülékházzal; 5 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-315 | Dugó; tehermentesítő készülékházzal; 5 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-659 | 3 utas elosztó-csatlakozó; 5 pólusú; Kod. A; 1 bemenet; 3 kimenet; fehér |
| 770-609 | 3 utas elosztó-csatlakozó; 5 pólusú; Kod. A; 1 bemenet; 3 kimenet; fekete |
| 770-640 | Három fázisból egy fázisú elosztó-csatlakozó; fázisválasztással; 5 pólusú/3 pólusú; Kod. A; 1 bemenet; 5 kimenet; fekete |
| 770-621 | T-elosztó csatlakozó; 5 pólusú; Kod. A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fekete |
| 770-622 | T-elosztó csatlakozó; 5 pólusú; Kod. A; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 899-631/492-000 | Elosztódoboz; konyhai elosztódoboz; 1 bemenet; 7 kimenet; A kódolás; MIDI; fekete |
| 899-681/147-000 | Elosztódoboz; 400 V + DALI; 2 bemenet; 5 kimenet; Kod. A, I; MINI, MIDI; fehér |
| 899-631/455-000 | Elosztódoboz; 400 V + DALI; 2 bemenet; 5 kimenet; Kod. A, I; MINI, MIDI; fekete |
| 899-631/187-000 | Elosztódoboz; Háromfázis (400 V); 1 bemenet; 5 kimenet; Kod. A; MIDI; fekete |
| 899-631/346-000 | Elosztódoboz; Háromfázisútól egyfázisúig (400 V / 230 V); 1 bemenet; 4 kimenet; Kod. A; MIDI; fekete |
| 899-631/105-000 | Elosztódoboz; Háromfázisútól egyfázisúig (400 V / 230 V); 1 bemenet; 6 kimenet; Kod. A; MIDI; fekete |
| 899-631/100-000 | Elosztódoboz; Háromfázisútól egyfázisúig (400 V / 230 V); 1 bemenet; 7 kimenet; Kod. A; MIDI; fekete |
| 899-631/302-000 | Elosztódoboz; Háromfázisútól egyfázisúig (400 V / 230 V); 2 bemenet; 6 kimenet; Kod. A, P; MIDI; fekete |
| 899-631/349-000 | Elosztódoboz; Háromfázisútól egyfázisúig (400 V / 230 V); 2 bemenet; 6 kimenet; Kod. A; MIDI; fekete |
| 771-9995/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 5 pólusú; Kod. A; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 771-9995/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 5 pólusú; Kod. A; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; fekete |
Szükséges kiegészítők
| 770-221 | Lezárókupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fehér |
|---|---|
| 770-201 | Lezárókupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fekete |
| 770-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
| 770-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
| 770-121 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fehér |
| 770-101 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fekete |
| 770-515/021-000 | Tehermentesítő készülékház; 5 pólusú; 1 kábelnek; 11,5 ... 16,5 mm; 71 mm; fehér |
| 770-505/021-000 | Tehermentesítő készülékház; 5 pólusú; 1 kábelnek; 11,5 ... 16,5 mm; 71 mm; fekete |
| 770-515/023-000 | Tehermentesítő készülékház; 5 pólusú; 2 kábelnek; 5,0 ... 9,0 mm; 55 mm; fehér |
| 770-505/023-000 | Tehermentesítő készülékház; 5 pólusú; 2 kábelnek; 5,0 ... 9,0 mm; 55 mm; fekete |
| 770-515 | Tehermentesítő készülékház; 5 pólusú; 2 kábelnek; 9,0 ... 13,0 mm; 55 mm; fehér |
| 770-505 | Tehermentesítő készülékház; 5 pólusú; 2 kábelnek; 9,0 ... 13,0 mm; 55 mm; fekete |
Opcionális kiegészítők
| 897-2005 | Védőkupak; 4. típus; aljzathoz és dugóhoz; PVC; piros |
|---|---|
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 770-100 | Vezetékezési segédeszköz; 2–5 pólushoz; műanyag; narancssárga |
| 770-450 | Jelölőkártya; Műanyag; fehér |
| 770-450/000-006 | Jelölőkártya; Műanyag; kék |
| 770-450/000-012 | Jelölőkártya; Műanyag; narancssárga |
| 770-450/000-005 | Jelölőkártya; Műanyag; piros |
| 770-450/000-002 | Jelölőkártya; Műanyag; sárga |
| 770-450/000-001 | Jelölőkártya; Műanyag; zöld |
| 770-341 | Bepattintható keret; 5 pólusú; 0,5 ... 2,0 mm; fehér |
| 770-321 | Bepattintható keret; 5 pólusú; 0,5 ... 2,0 mm; fekete |
| 770-340 | Bepattintható keret; 5 pólusú; 1,0 ... 3,0 mm; fehér |
| 770-320 | Bepattintható keret; 5 pólusú; 1,0 ... 3,0 mm; fekete |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Csomagolás
| Csomagolási mennyiség | 50 db |
|---|---|
| Csomagolás típusa | Doboz |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
55 mm a külső köpenynél, 9 mm az ereknél; a földelőér 8 mm-rel hosszabb legyen.
Milyen védettségi feltételek érvényesek?
IP20; IP2xC csak összeillesztett állapotban ÉS tehermentesítő készülékházzal biztosítva. Nyitott, könnyen hozzáférhető helyen nem használható.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
5
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
770-205
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
15,67 g/db
Cikkszám
4044918252324
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 770-205 WINSTA® MIDI aljzat, 5 pólusú, A kódolású, 4 mm², fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 770-205 |
| GTIN / EAN | 4044918252324 |
| Terméktípus | WINSTA MIDI 5 pólusú aljzat |
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 400 V; 6 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 10 |
|---|---|
| Összes potenciál száma | 5 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Többeres vezeték | 0,5 … 2,5 mm² / 20 … 14 AWG |
| Finom elemi szálas vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 5 |
| Kódolás | A |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 50 mm / 1,969 inch |
| Magasság | 12,9 mm / 0,508 inch |
| Mélység | 37,5 mm / 1,476 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Igen |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,244 MJ |
| Tömeg | 16,1 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | fekete |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 1,5–4 mm² / 16–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–2,5 mm² / 20–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1,5 mm² / 16 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Pólusjelölés | N, védőföld, L1, L2, L3 |
| Védettség és elhelyezés | IP20; IP2xC csak összeillesztett állapotban ÉS tehermentesítő készülékházzal biztosítva. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Megtartó erő | Reteszelve >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány ettől külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
| Méretábra további méretei | 22,3; 3,1 mm |
Biztonsági feltételek
| Követelmény 1 | A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100). |
|---|---|
| Követelmény 2 | Feszültség alatt vagy terhelés alatt ne végezz szerelést. |
| Követelmény 3 | Csak rendeltetésszerűen használd a terméket. |
| Követelmény 4 | Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket. |
| Követelmény 5 | Vedd figyelembe a termék műszaki adatait. |
| Követelmény 6 | Ügyelj a helyes póluskiosztásra. |
| Követelmény 7 | Sérült vagy szennyezett alkatrészt ne használj. |
| Követelmény 8 | Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat. |
| Követelmény 9 | A vezetékeket ütközésig told be. |
| Követelmény 10 | Csak reteszeléssel és húzásmentesítéssel használd. |
| Követelmény 11 | Kizárólag eredeti tartozékot használj. |
| Forgalmazási feltétel | Csak beüzemelési útmutatóval együtt árusítható. |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123228 |
|---|---|
| CCA | IEC61535; NL-84761 |
| cURus | UL1977; E45171 |
| cURus | UL1059; E45172 |
| VDE | EN61984; 40002889 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095977-PDA |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csatlakozó ellendarabok, elosztók és kábelek
| 770-715 | Bepattintható dugó; 5 pólusú; Kod. A; 4,00 mm²; fekete |
|---|---|
| 770-715/007-000 | Bepattintható dugó; közvetlen földelő csatlakozással; 5 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-815/011-000 | Dugó NYÁK-hoz; döntött; 5 pólusú; Kod. A; fekete |
| 770-815 | Dugó NYÁK-hoz; egyenes; 5 pólusú; Kod. A; fekete |
| 770-215 | Dugó; 5 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-415 | Dugó; 5 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-115 | Dugó; tehermentesítő készülékházzal; 5 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-315 | Dugó; tehermentesítő készülékházzal; 5 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-659 | 3 utas elosztó-csatlakozó; 5 pólusú; Kod. A; 1 bemenet; 3 kimenet; fehér |
| 770-609 | 3 utas elosztó-csatlakozó; 5 pólusú; Kod. A; 1 bemenet; 3 kimenet; fekete |
| 770-640 | Három fázisból egy fázisú elosztó-csatlakozó; fázisválasztással; 5 pólusú/3 pólusú; Kod. A; 1 bemenet; 5 kimenet; fekete |
| 770-621 | T-elosztó csatlakozó; 5 pólusú; Kod. A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fekete |
| 770-622 | T-elosztó csatlakozó; 5 pólusú; Kod. A; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 899-631/492-000 | Elosztódoboz; konyhai elosztódoboz; 1 bemenet; 7 kimenet; A kódolás; MIDI; fekete |
| 899-681/147-000 | Elosztódoboz; 400 V + DALI; 2 bemenet; 5 kimenet; Kod. A, I; MINI, MIDI; fehér |
| 899-631/455-000 | Elosztódoboz; 400 V + DALI; 2 bemenet; 5 kimenet; Kod. A, I; MINI, MIDI; fekete |
| 899-631/187-000 | Elosztódoboz; Háromfázis (400 V); 1 bemenet; 5 kimenet; Kod. A; MIDI; fekete |
| 899-631/346-000 | Elosztódoboz; Háromfázisútól egyfázisúig (400 V / 230 V); 1 bemenet; 4 kimenet; Kod. A; MIDI; fekete |
| 899-631/105-000 | Elosztódoboz; Háromfázisútól egyfázisúig (400 V / 230 V); 1 bemenet; 6 kimenet; Kod. A; MIDI; fekete |
| 899-631/100-000 | Elosztódoboz; Háromfázisútól egyfázisúig (400 V / 230 V); 1 bemenet; 7 kimenet; Kod. A; MIDI; fekete |
| 899-631/302-000 | Elosztódoboz; Háromfázisútól egyfázisúig (400 V / 230 V); 2 bemenet; 6 kimenet; Kod. A, P; MIDI; fekete |
| 899-631/349-000 | Elosztódoboz; Háromfázisútól egyfázisúig (400 V / 230 V); 2 bemenet; 6 kimenet; Kod. A; MIDI; fekete |
| 771-9995/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 5 pólusú; Kod. A; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 771-9995/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 5 pólusú; Kod. A; H05VV-F 5G 1,5 mm²; 1 m; 1,50 mm²; fekete |
Szükséges kiegészítők
| 770-221 | Lezárókupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fehér |
|---|---|
| 770-201 | Lezárókupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fekete |
| 770-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
| 770-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
| 770-121 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fehér |
| 770-101 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fekete |
| 770-515/021-000 | Tehermentesítő készülékház; 5 pólusú; 1 kábelnek; 11,5 ... 16,5 mm; 71 mm; fehér |
| 770-505/021-000 | Tehermentesítő készülékház; 5 pólusú; 1 kábelnek; 11,5 ... 16,5 mm; 71 mm; fekete |
| 770-515/023-000 | Tehermentesítő készülékház; 5 pólusú; 2 kábelnek; 5,0 ... 9,0 mm; 55 mm; fehér |
| 770-505/023-000 | Tehermentesítő készülékház; 5 pólusú; 2 kábelnek; 5,0 ... 9,0 mm; 55 mm; fekete |
| 770-515 | Tehermentesítő készülékház; 5 pólusú; 2 kábelnek; 9,0 ... 13,0 mm; 55 mm; fehér |
| 770-505 | Tehermentesítő készülékház; 5 pólusú; 2 kábelnek; 9,0 ... 13,0 mm; 55 mm; fekete |
Opcionális kiegészítők
| 897-2005 | Védőkupak; 4. típus; aljzathoz és dugóhoz; PVC; piros |
|---|---|
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 770-100 | Vezetékezési segédeszköz; 2–5 pólushoz; műanyag; narancssárga |
| 770-450 | Jelölőkártya; Műanyag; fehér |
| 770-450/000-006 | Jelölőkártya; Műanyag; kék |
| 770-450/000-012 | Jelölőkártya; Műanyag; narancssárga |
| 770-450/000-005 | Jelölőkártya; Műanyag; piros |
| 770-450/000-002 | Jelölőkártya; Műanyag; sárga |
| 770-450/000-001 | Jelölőkártya; Műanyag; zöld |
| 770-341 | Bepattintható keret; 5 pólusú; 0,5 ... 2,0 mm; fehér |
| 770-321 | Bepattintható keret; 5 pólusú; 0,5 ... 2,0 mm; fekete |
| 770-340 | Bepattintható keret; 5 pólusú; 1,0 ... 3,0 mm; fehér |
| 770-320 | Bepattintható keret; 5 pólusú; 1,0 ... 3,0 mm; fekete |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 20 (WINSTA) |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 27-44-06-05 |
| eCl@ss 9.0 | 27-44-06-05 |
| ETIM 9.0 | EC002560 |
| ETIM 10.0 | EC002560 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Csomagolás
| Csomagolási mennyiség | 50 db |
|---|---|
| Csomagolás típusa | Doboz |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 770-205 WINSTA® MIDI aljzat, 5 pólusú, A kódolású, 4 mm², fekete használati útmutató
Biztonsági feltételek
1
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
2
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
3
Csak rendeltetésszerűen használd a terméket.
4
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
5
Vedd figyelembe a termék műszaki adatait.
6
Ügyelj a helyes póluskiosztásra.
7
Sérült vagy szennyezett alkatrészt ne használj.
8
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
9
A vezetékeket ütközésig told be.
10
Csak reteszeléssel és húzásmentesítéssel használd.
11
Kizárólag eredeti tartozékot használj.
Csak beüzemelési útmutatóval együtt árusítható.
Kábel előkészítése
1
A külső kábelköpenyt 55 mm hosszan távolítsd el.
2
Az ereket 9 mm hosszan csupaszold.
3
A földelőér 8 mm-rel hosszabb legyen.
Vezeték csatlakoztatása
1
Finom elemi szálas vezetéknél 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd a csupaszolt vezetéket ütközésig told be.
2
A csupaszolt tömör vezetéket ütközésig nyomd a kapocspontba.
Vezeték eltávolítása
2,5 mm élszélességű csavarhúzóval oldd ki a rögzítőt, majd húzd ki a vezetéket.
Tehermentesítő készülékház felszerelése
1
A gyártó a kábel bekötése előtt javasolja az előre reteszelt tehermentesítő készülékház kábelre húzását; a tehermentesítő később is felszerelhető.
2
Rögzítsd a tehermentesítő készülékházat a csatlakozóra; figyeld a TOP feliratot.
3
Pattintsd össze a felső és az alsó részt.
4
2,5 mm élszélességű csavarhúzóval húzd meg a tehermentesítő csavart.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
