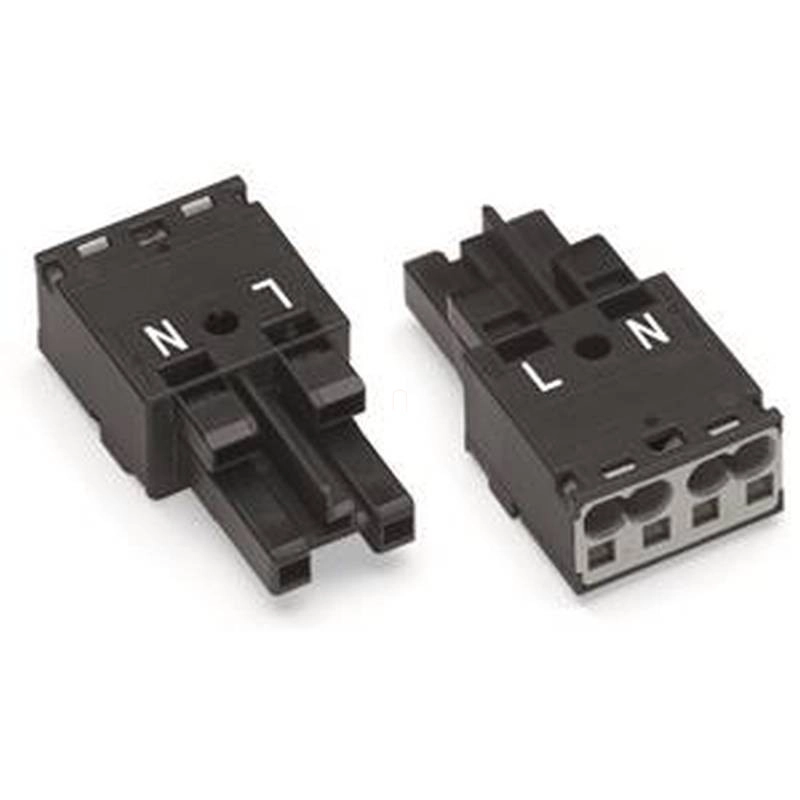

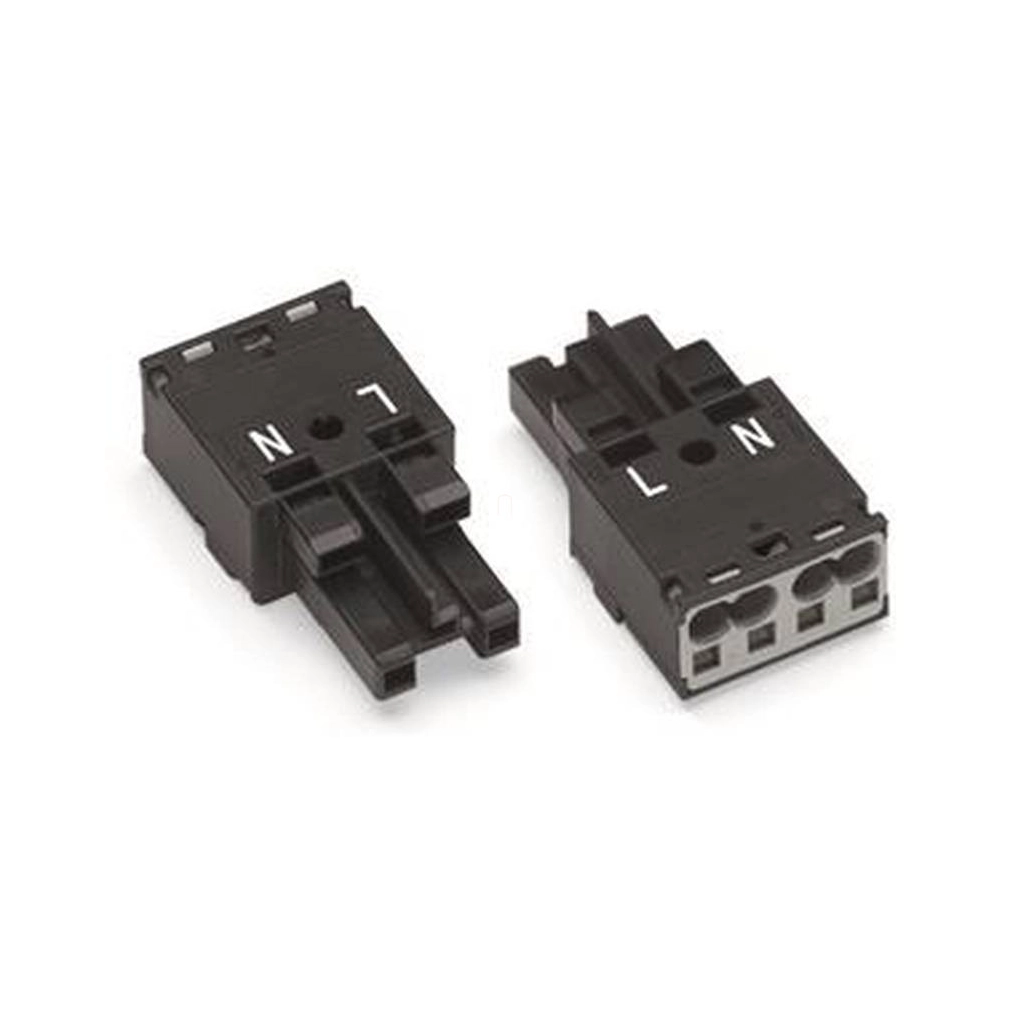

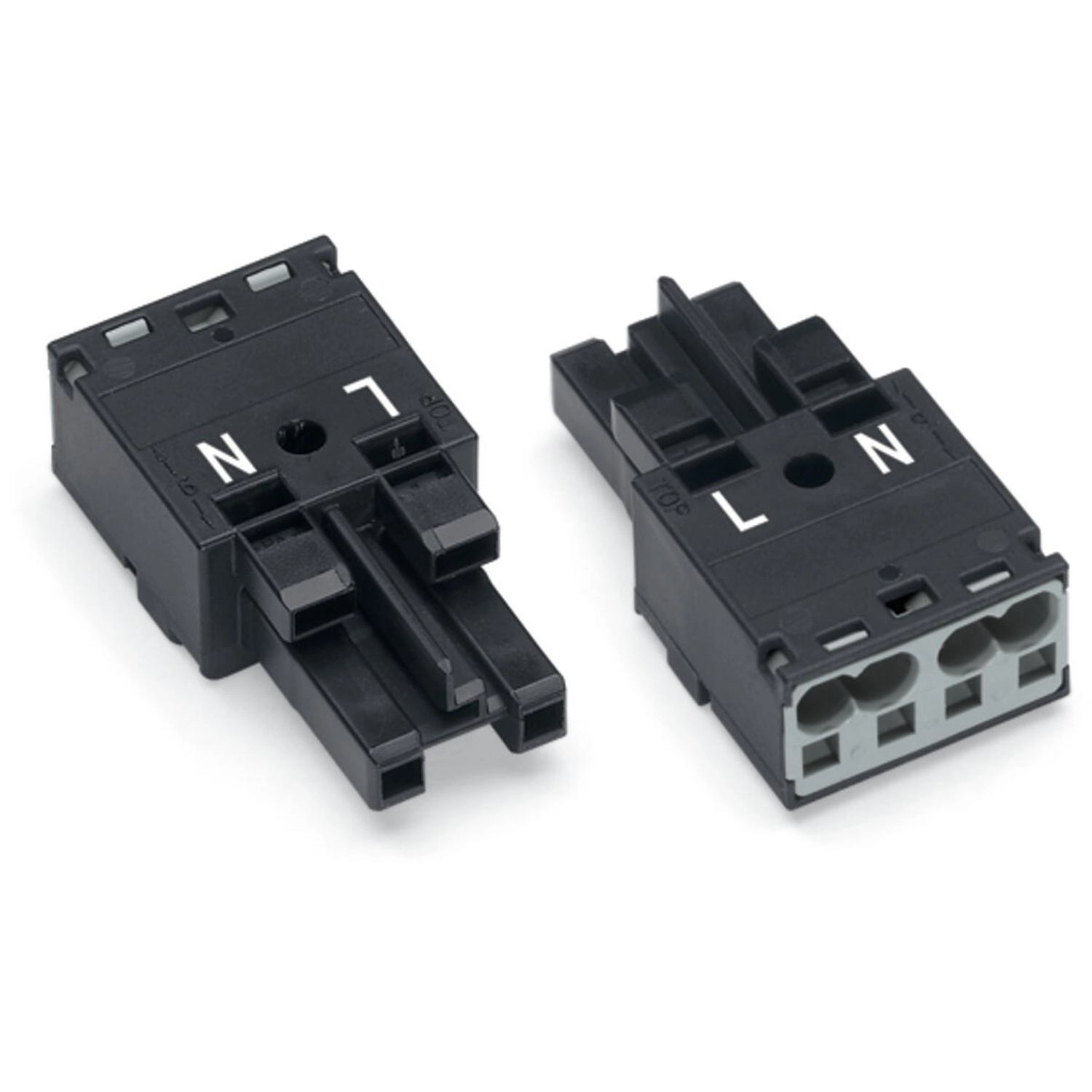

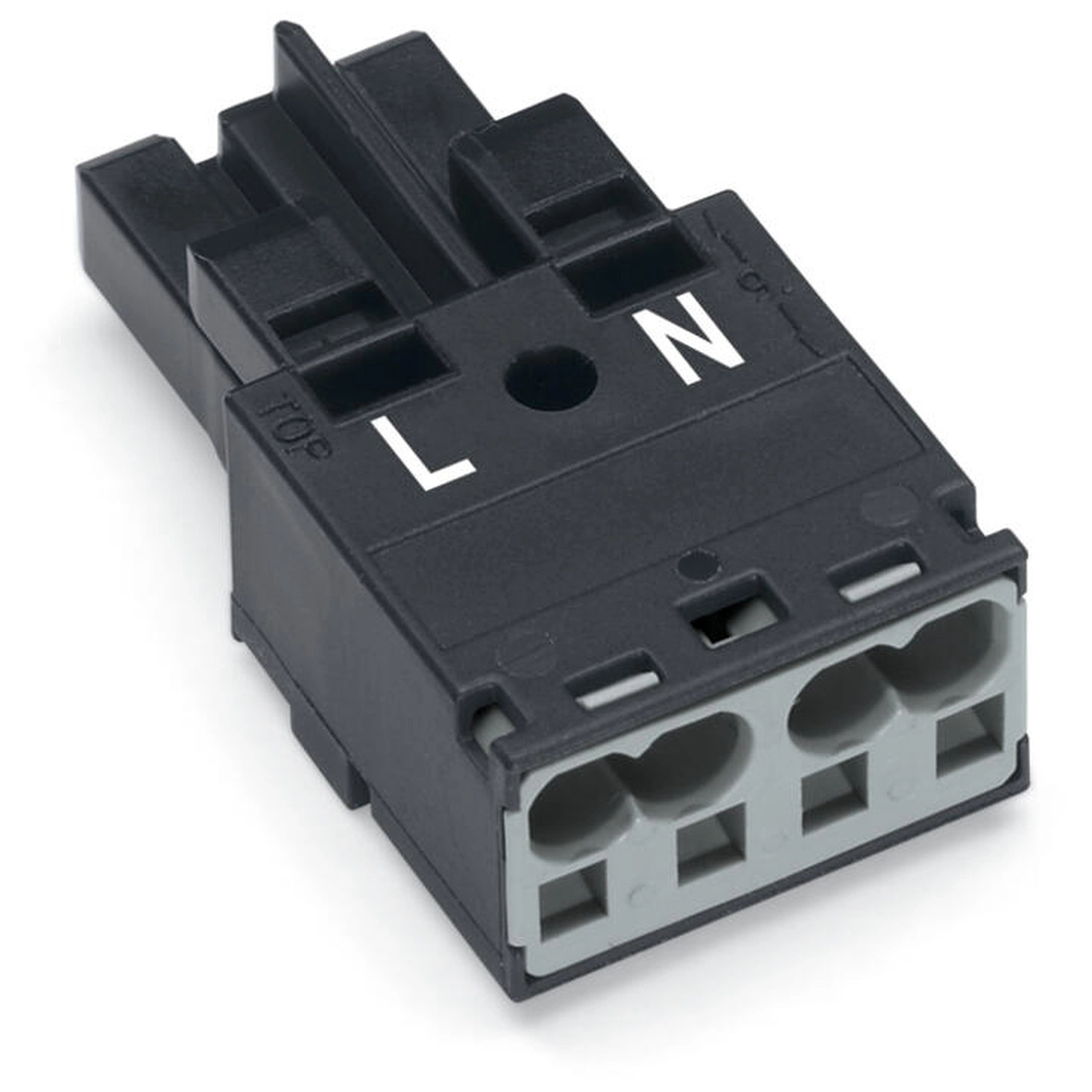

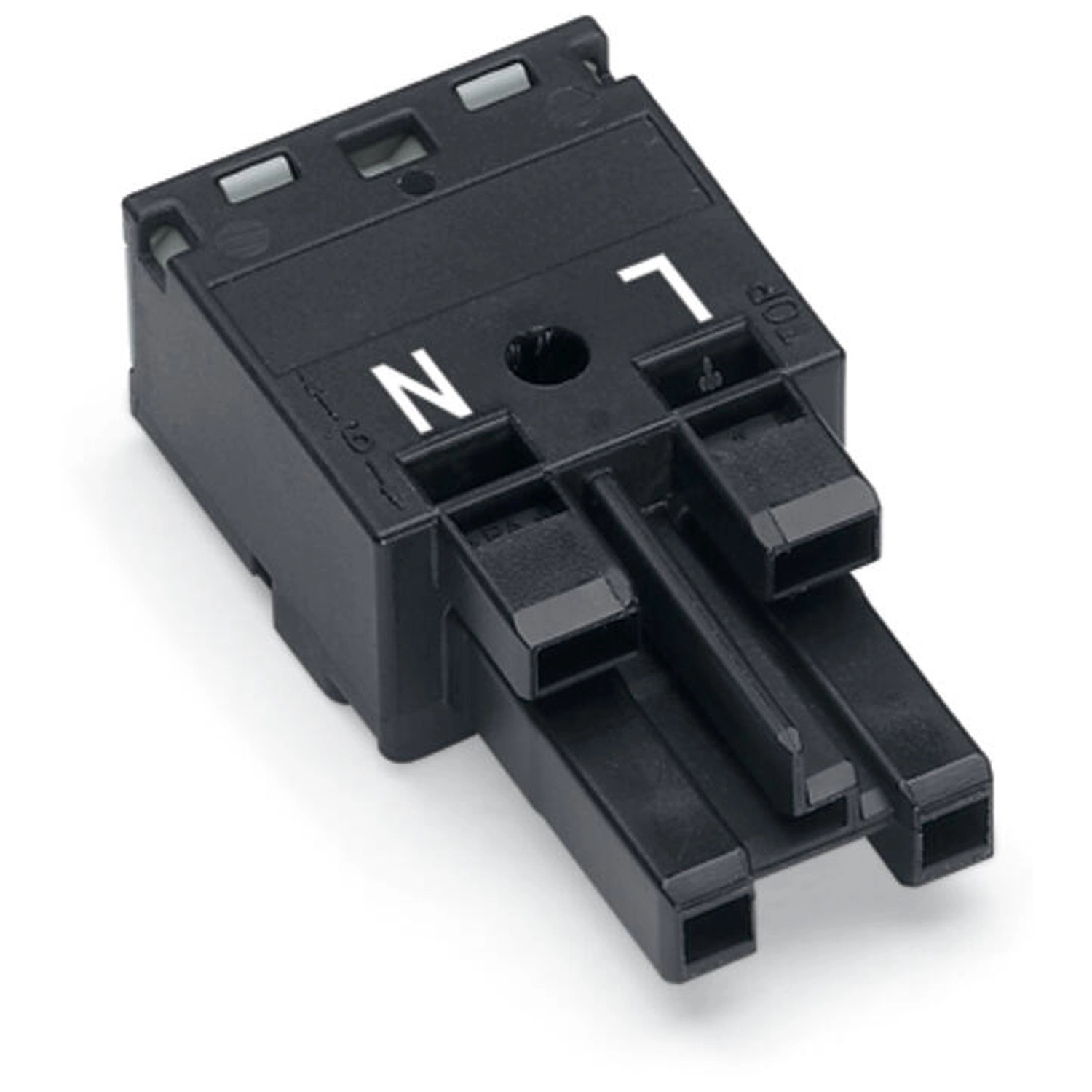

Wago 770-202 WINSTA® MIDI aljzat, 2 pólusú, A kódolású, fekete
RRP:1 104 Ft/db
1 093 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
952 Ft/db
nettó 750 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WINSTA® MIDI anyacsatlakozó/aljzat IP20 védettséggel. Az A kódolású WINSTA® MIDI anyacsatlakozó/aljzat dugaszolható megoldást kínál vezérlőszekrényekben, nyomtatott áramköri lapokon és világítási csatlakozásokhoz. A Wago dugaszolható installációs csatlakozóival ezekben az alkalmazásokban a különböző követelményeknek megfelelő kötések gyorsan kialakíthatók. A kódolási lehetőségek csökkentik a szerelési hibákat, és minden részegység gyors, biztonságos vezetékezését segítik. A csatlakozó IP20 védettségű a szilárd idegen tárgyak behatolása ellen; összecsatlakoztatva és tehermentesítő házzal rögzítve a védettség IP2xC. Ezek a kompakt csatlakozók nem nyitott, könnyen hozzáférhető területeken történő használatra készültek! Az A kódolású WINSTA® MIDI csatlakozókkal szinte bármely felhasználási területen megvalósíthatók általános hálózati alkalmazások. A csatlakozó legfeljebb 25 A áramhoz használható, ezért különösen alkalmas nagy terhelésekhez. A WINSTA® MIDI termékcsalád rugalmas villamos szerelést tesz lehetővé. A Push-in CAGE CLAMP® rugós csatlakozástechnika hibamentes, időtakarékos szerelést biztosít, testreszabhatóságot és rugalmasságot kínálva a különböző szerelési követelmények teljesítéséhez. Push-in CAGE CLAMP® rugós csatlakozástechnika: dugaszolható szerelés az időigényes csavaros kötések helyett. A WINSTA® dugaszolható csatlakozórendszer a villamos szerelés szigorú követelményeihez igazodik. Gyors, biztonságos és mindenekelőtt hibamentes részegység- és kábelszerelést biztosít. Az IP20 védettségű megoldással a minőség és biztonság feladása nélkül csökkenthetők a szerelési költségek és a szervizigény, valamint elkerülhető a szükségtelen állásidő. Hatékony védelem a téves összecsatlakoztatás ellen. Előszerelt változatok. A kódolás számos általános hálózati alkalmazáshoz. Szerelésre és azonnali használatra kész. Gyors és biztonságos szerelés.
A Wago 770-202 fekete, kétpólusú WINSTA MIDI aljzat A kódolással, L/N jelöléssel és Push-in CAGE CLAMP csatlakozással. Négy csatlakozási pontot és két potenciált biztosít, 4 mm² névleges keresztmetszettel. A retesz és a tehermentesítő készülékház szükséges, külön felsorolt kiegészítő.
Védettség és kiegészítők
Az IP20 védettséghez képest IP2xC összeillesztett és tehermentesítő készülékházzal rögzített állapotban érhető el. Nyitott, könnyen hozzáférhető helyen nem használható. A lengő csatlakozáshoz a szükséges reteszt is ki kell választani.
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Többeres vezeték | 0,5 … 2,5 mm² / 20 … 14 AWG |
| Finom elemi szálas vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 2 |
| Kódolás | A |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 20 mm / 0,787 inch |
| Magasság | 12,9 mm / 0,508 inch |
| Mélység | 37,5 mm / 1,476 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Nincs |
| Jelöléstechnika | L N |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Szín | fekete |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,113 MJ |
| Tömeg | 6,6 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 1,5–4 mm² / 16–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–2,5 mm² / 20–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1,5 mm² / 16 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Reteszelt megtartó erő | >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Védettség feltétele | IP20; összeillesztve és tehermentesítő készülékházzal rögzítve IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Szigetelés hőmérsékleti feltétele | ≤105 °C; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A lengő aljzat/dugó csatlakozáshoz külön retesz szükséges. A bepattintható, NYÁK- és elosztócsatlakozók gyári reteszelése ettől eltérő kivitelre vonatkozik. |

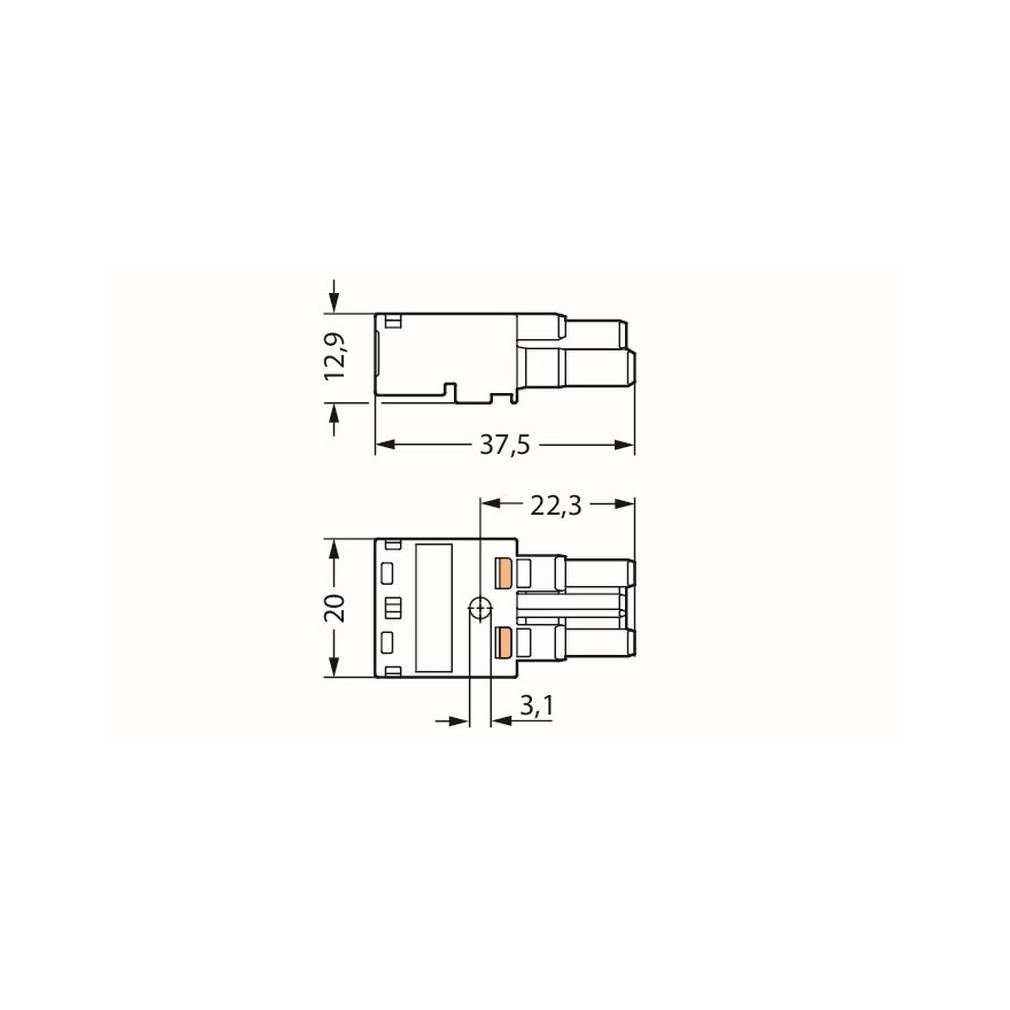

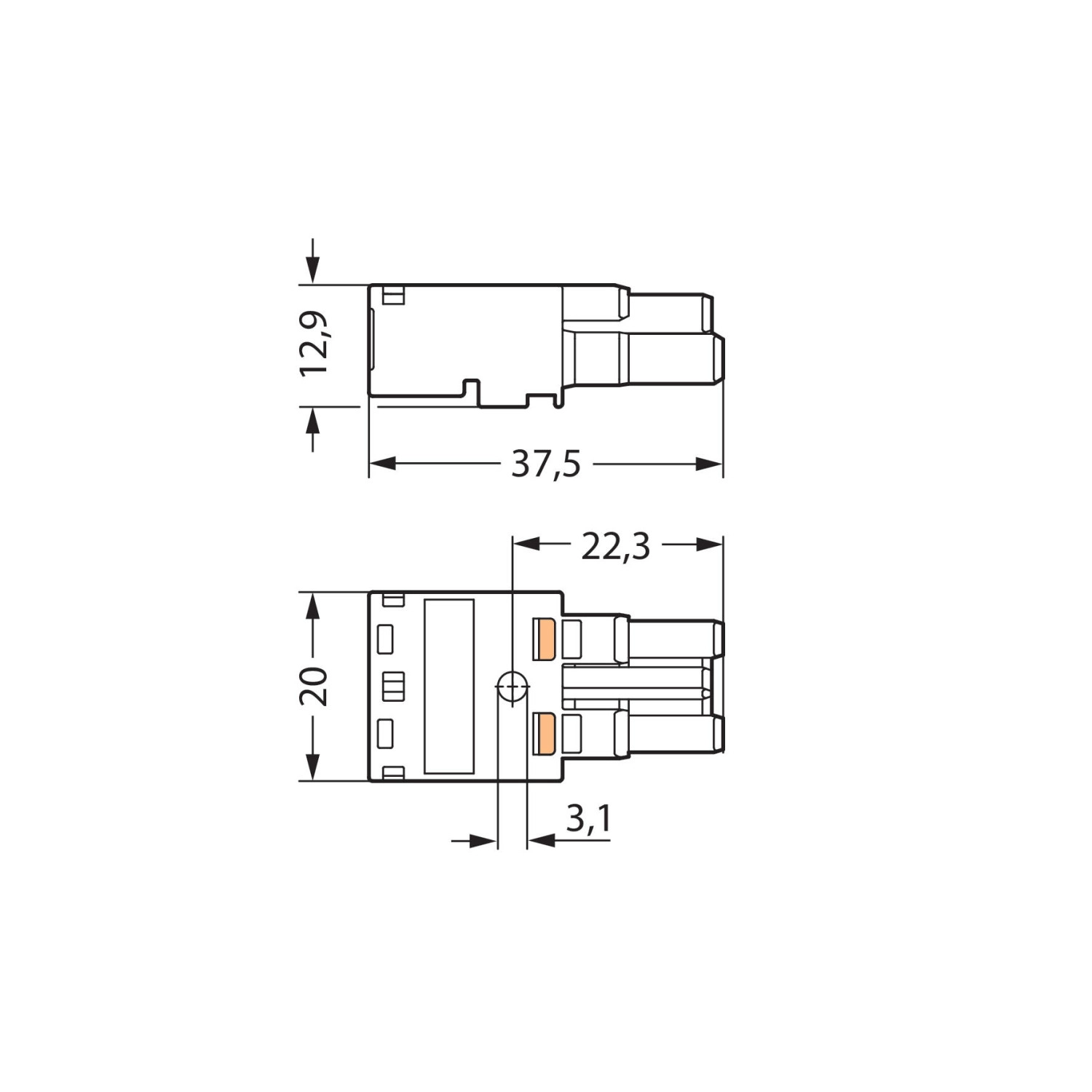

| Rajzon jelölt részméretek | 22,3 mm és 3,1 mm |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123228 |
|---|---|
| CCA | IEC61535; NL-84761 |
| cURus | UL1977; E45171 |
| cURus | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 19-HG1868589-PDA |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csatlakozó ellendarabok, elosztók és konfekcionált kábelek
| 770-212 | Dugó; 2 pólusú; Kod. A; 4,00 mm²; fekete |
|---|---|
| 770-112/041-000 | Dugó; tehermentesítő készülékházzal; 2 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-1634 | h-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; fekete |
| 770-1636 | h-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 770-1606 | T-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fekete |
| 770-1615 | T-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 771-8992/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/dugó; 2 pólusú; Kod. A; H05VV-F 2 x 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 771-8992/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 2 pólusú; Kod. A; H05VVF 2 x 1,5 mm²; 1 m; 1,50 mm²; fekete |
Szükséges kiegészítők
| 770-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
|---|---|
| 770-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
| 770-121 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fehér |
| 770-101 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fekete |
| 770-512/042-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapocscsal; 1 kábelnek; 5,0 ... 9,0 mm; 35 mm; fehér |
| 770-502/042-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapocscsal; 1 kábelnek; 5,0 ... 9,0 mm; 35 mm; fekete |
| 770-512/041-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapocscsal; 1 kábelnek; 7,0 ... 10,5 mm; 35 mm; fehér |
| 770-502/041-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapocscsal; 1 kábelnek; 7,0 ... 10,5 mm; 35 mm; fekete |
Opcionális kiegészítők
| 770-221 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fehér |
|---|---|
| 770-201 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fekete |
| 897-2003 | Védőkupak; 2. típus; aljzathoz és dugóhoz; PVC; piros |
| 770-382 | Működtetőszerszám; 2irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 770-337 | Bepattintható keret; 2 pólusú; 1,0 ... 3,0 mm; fehér |
| 770-317 | Bepattintható keret; 2 pólusú; 1,0 ... 3,0 mm; fekete |
| 897-2100 | Szerelőlap; bepattintáshoz; Műanyag; detektorokhoz és szenzorokhoz; Ø 200 mm; piros |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mennyi a vezeték csupaszolási hossza?
9 mm. A kétpólusú kábelnél a külső köpeny eltávolítási hossza 35 mm.
Van védőföld-pólusa?
A kétpólusú változat L/N jelölésű.
Mikor teljesül az IP2xC?
Összeillesztett állapotban, tehermentesítő készülékházzal rögzítve.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
2
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
770-202
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
6,58 g/db
Cikkszám
4050821028109
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 770-202 WINSTA® MIDI aljzat, 2 pólusú, A kódolású, fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 770-202 |
| GTIN / EAN | 4050821028109 |
| Terméktípus | Kétpólusú WINSTA MIDI aljzat |
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Többeres vezeték | 0,5 … 2,5 mm² / 20 … 14 AWG |
| Finom elemi szálas vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 2 |
| Kódolás | A |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 20 mm / 0,787 inch |
| Magasság | 12,9 mm / 0,508 inch |
| Mélység | 37,5 mm / 1,476 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Nincs |
| Jelöléstechnika | L N |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Szín | fekete |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,113 MJ |
| Tömeg | 6,6 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 1,5–4 mm² / 16–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–2,5 mm² / 20–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1,5 mm² / 16 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Reteszelt megtartó erő | >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Védettség feltétele | IP20; összeillesztve és tehermentesítő készülékházzal rögzítve IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Szigetelés hőmérsékleti feltétele | ≤105 °C; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A lengő aljzat/dugó csatlakozáshoz külön retesz szükséges. A bepattintható, NYÁK- és elosztócsatlakozók gyári reteszelése ettől eltérő kivitelre vonatkozik. |
| Rajzon jelölt részméretek | 22,3 mm és 3,1 mm |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123228 |
|---|---|
| CCA | IEC61535; NL-84761 |
| cURus | UL1977; E45171 |
| cURus | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 19-HG1868589-PDA |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csatlakozó ellendarabok, elosztók és konfekcionált kábelek
| 770-212 | Dugó; 2 pólusú; Kod. A; 4,00 mm²; fekete |
|---|---|
| 770-112/041-000 | Dugó; tehermentesítő készülékházzal; 2 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-1634 | h-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; fekete |
| 770-1636 | h-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 770-1606 | T-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fekete |
| 770-1615 | T-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 771-8992/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/dugó; 2 pólusú; Kod. A; H05VV-F 2 x 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 771-8992/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 2 pólusú; Kod. A; H05VVF 2 x 1,5 mm²; 1 m; 1,50 mm²; fekete |
Szükséges kiegészítők
| 770-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
|---|---|
| 770-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
| 770-121 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fehér |
| 770-101 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fekete |
| 770-512/042-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapocscsal; 1 kábelnek; 5,0 ... 9,0 mm; 35 mm; fehér |
| 770-502/042-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapocscsal; 1 kábelnek; 5,0 ... 9,0 mm; 35 mm; fekete |
| 770-512/041-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapocscsal; 1 kábelnek; 7,0 ... 10,5 mm; 35 mm; fehér |
| 770-502/041-000 | Tehermentesítő készülékház; 2 pólusú; szorítókapocscsal; 1 kábelnek; 7,0 ... 10,5 mm; 35 mm; fekete |
Opcionális kiegészítők
| 770-221 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fehér |
|---|---|
| 770-201 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fekete |
| 897-2003 | Védőkupak; 2. típus; aljzathoz és dugóhoz; PVC; piros |
| 770-382 | Működtetőszerszám; 2irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 770-337 | Bepattintható keret; 2 pólusú; 1,0 ... 3,0 mm; fehér |
| 770-317 | Bepattintható keret; 2 pólusú; 1,0 ... 3,0 mm; fekete |
| 897-2100 | Szerelőlap; bepattintáshoz; Műanyag; detektorokhoz és szenzorokhoz; Ø 200 mm; piros |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 20 (WINSTA) |
Termékbesorolások
| UNSPSC | 39121402 |
|---|---|
| eCl@ss 10.0 | 27-44-06-05 |
| eCl@ss 9.0 | 27-44-06-05 |
| ETIM 9.0 | EC002560 |
| ETIM 8.0 | EC002560 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.06.02. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 770-202 WINSTA® MIDI aljzat, 2 pólusú, A kódolású, fekete használati útmutató
Kábel és vezeték előkészítése
1
A kétpólusú kábel külső köpenyét 35 mm hosszan távolítsd el.
2
Az ereket 9 mm hosszan csupaszold.
Vezeték bekötése
1
A tömör, már csupaszolt vezetéket ütközésig nyomd be.
2
Finom elemi szálas vezetéknél 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd a csupaszolt vezetéket ütközésig told be.
Vezeték eltávolítása
2,5 mm élszélességű csavarhúzóval oldd ki a rögzítést, majd húzd ki a vezetéket.
Tehermentesítő készülékház szerelése
1
Lehetőleg a kábel bekötése előtt húzd a kábelre az előre reteszelt tehermentesítő készülékházat; később is felszerelhető.
2
Rögzítsd a készülékházat az aljzatra; ügyelj a TOP feliratra.
3
Pattintsd össze a felső és alsó részt.
4
2,5 mm élszélességű csavarhúzóval húzd meg a tehermentesítő csavart.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
