Wago 770-103 WINSTA® MIDI aljzat, tehermentesítő házzal, 3 pólusú, A kódolású, 4 mm², fekete
RRP:2 491 Ft/db
2 280 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 027 Ft/db
nettó 1 596 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
WINSTA® MIDI anyacsatlakozó/aljzat A kódolással. A 25 A névleges áramú WINSTA® MIDI anyacsatlakozó/aljzat gyors és megbízható szerelést tesz lehetővé. Nyomtatott áramköri lapokon, vezérlőszekrényekben és lámpák csatlakoztatásakor a Wago installációs csatlakozóival a különböző követelményeknek megfelelő kötések gyorsan kialakíthatók. A villamos szerelés biztonságát mechanikai védelem növeli a téves összecsatlakoztatás ellen. Az A kódolású WINSTA® MIDI csatlakozókkal szinte bármely felhasználási területen megvalósíthatók általános hálózati alkalmazások. A csatlakozó kiválasztásakor fontos a névleges áram és feszültség, mert ezek tájékoztatnak a termék felhasználási területeiről. A termék névleges árama 25 A, ezért nagy terhelésekhez is alkalmas. A Push-in CAGE CLAMP® rugós csatlakozástechnikával működő WINSTA® MIDI dugaszolható csatlakozórendszer biztonságos villamos szerelést tesz lehetővé. A beépített vizsgálónyílásnak köszönhetően a kötések összedugaszolt állapotban is ellenőrizhetők. Ez időt, munkát és költséget takarít meg. A külső szigetelés csupaszítási hossza legfeljebb 55 mm. Push-in CAGE CLAMP® rugós csatlakozástechnika: dugaszolható szerelés az időigényes csavaros kötések helyett. A WINSTA® dugaszolható csatlakozórendszer az épületvillamossági szerelés szigorú követelményeihez igazodik. Dugaszolhatóvá, ezáltal gyorsabbá, még megbízhatóbbá és hibamentessé teszi a villamos szerelést. Az előszerelt rendszer csökkenti az összeszerelésre fordított időt és az építési helyszínen előforduló szerelési hibákat. A karbantartásmentes rugós csatlakozástechnika előnyei dugaszolható kivitelben is elérhetők; a szerelés a Wago tehermentesítő házával tervezhető. Hatékony védelem a téves összecsatlakoztatás ellen. Automatizálási vezérlőkhöz. A kódolás számos felhasználáshoz. Rugalmas, helytakarékos szerelés. A hibás egységek gyors cseréje folyamatos üzem közben.
A Wago 770-103 fekete, A kódolású, 3 pólusú WINSTA MIDI aljzat 4 mm² névleges keresztmetszettel és Push-in CAGE CLAMP csatlakozással készül. A termék 1 db 770-203 aljzatot és 1 db 770-503 tehermentesítő készülékházat tartalmaz. Névleges árama IEC/EN szerint 25 A. IP2xC (a műszaki táblázat jelölése: IP2XC); tehermentesítő készülékházzal biztosítva. Nyitott, könnyen hozzáférhető helyen nem használható.
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 6 |
|---|---|
| Összes potenciál száma | 3 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Többeres vezeték | 0,5 … 2,5 mm² / 20 … 14 AWG |
| Finom elemi szálas vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 3 |
| Kódolás | A |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 34,6 mm / 1,362 inch |
| Magasság | 15 mm / 0,591 inch |
| Mélység | 76 mm / 2,992 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Igen |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,425 MJ |
| Tömeg | 19,4 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | fekete |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 1,5–4 mm² / 16–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–2,5 mm² / 20–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1,5 mm² / 16 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Pólusjelölés | L, védőföld, N |
| Védettség és elhelyezés | IP2xC (a műszaki táblázat jelölése: IP2XC); tehermentesítő készülékházzal biztosítva. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Megtartó erő | Reteszelve >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány ettől külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
| Csatlakoztatható burkolt kábel átmérője | 8 … 11,5 mm |
| Külső szigetelés csupaszolási hossza | 55 mm |
| Csavar meghúzási nyomatéka | 0,5 Nm |
| Csatlakozó színe | fekete |
| Tehermentesítő színe | fekete |
| Tehermentesítő | Tehermentesítő készülékház |

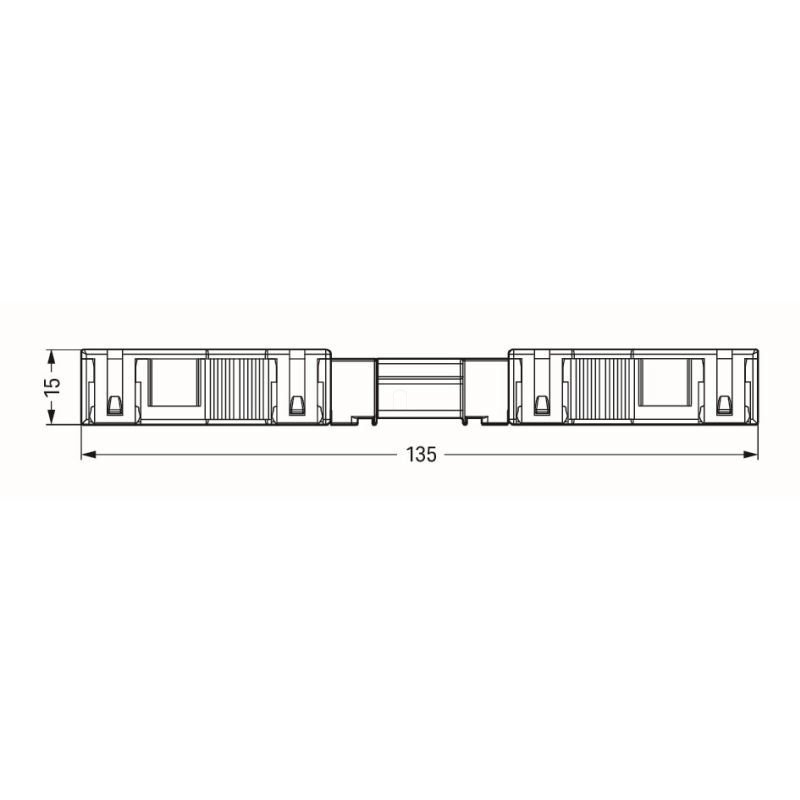

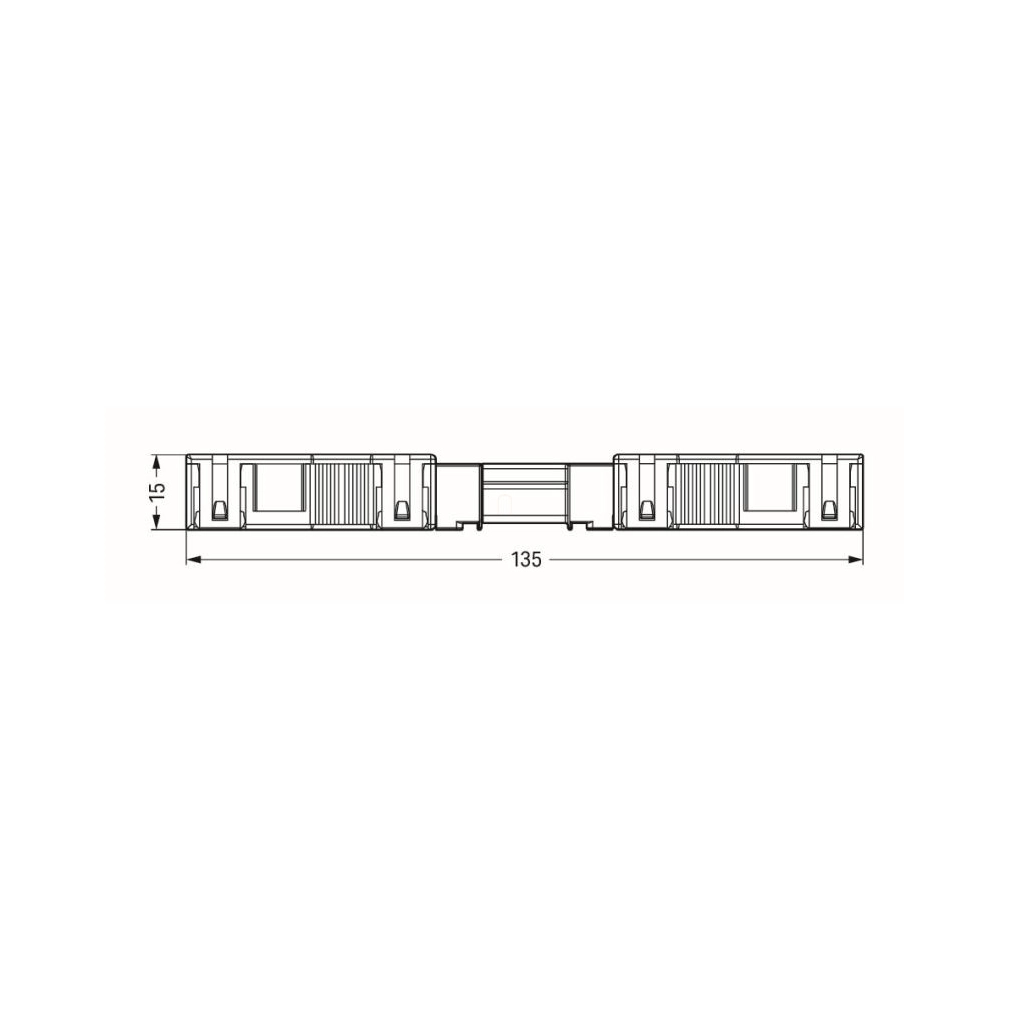

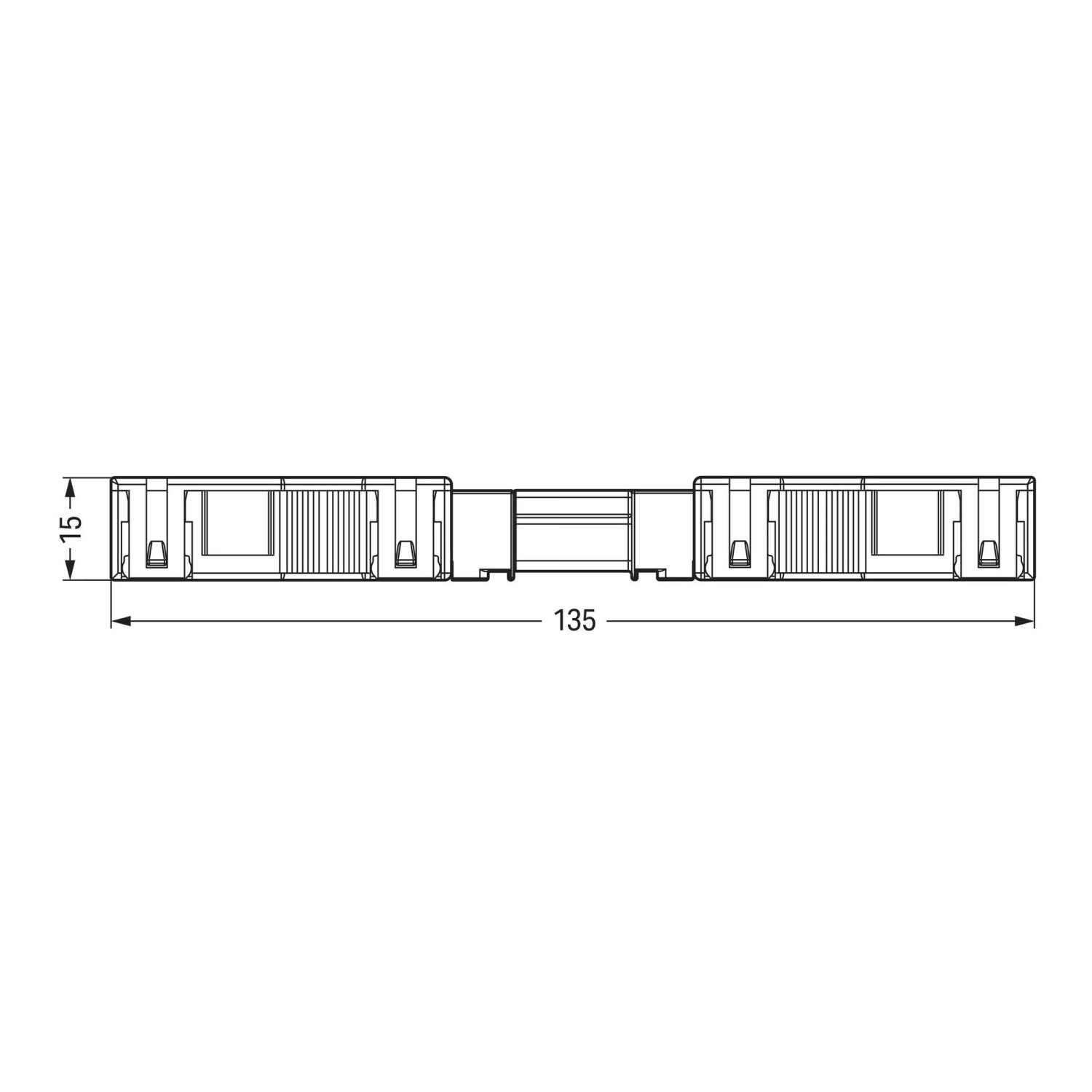

| Teljes hossz összekapcsolt állapotban | 135 mm |

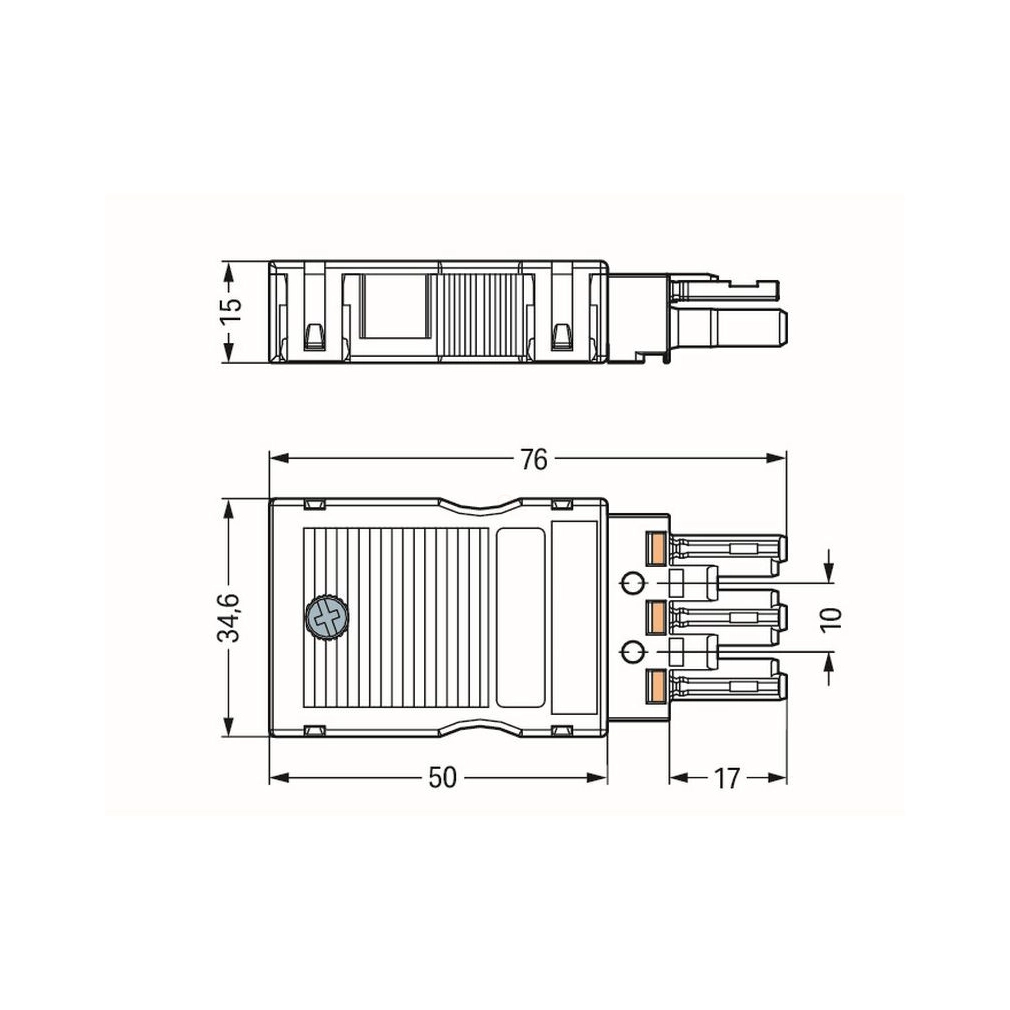

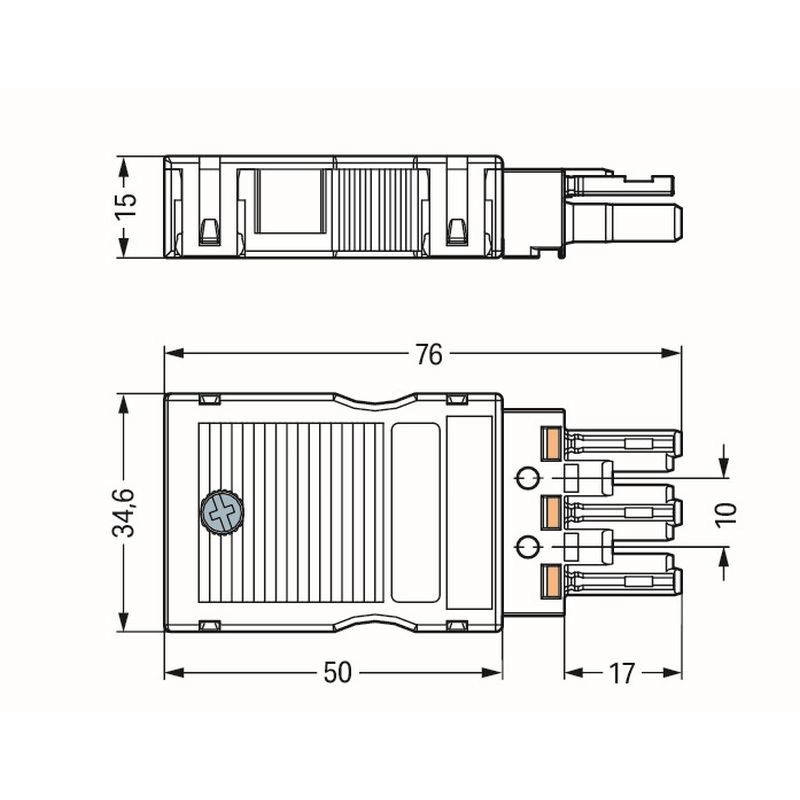

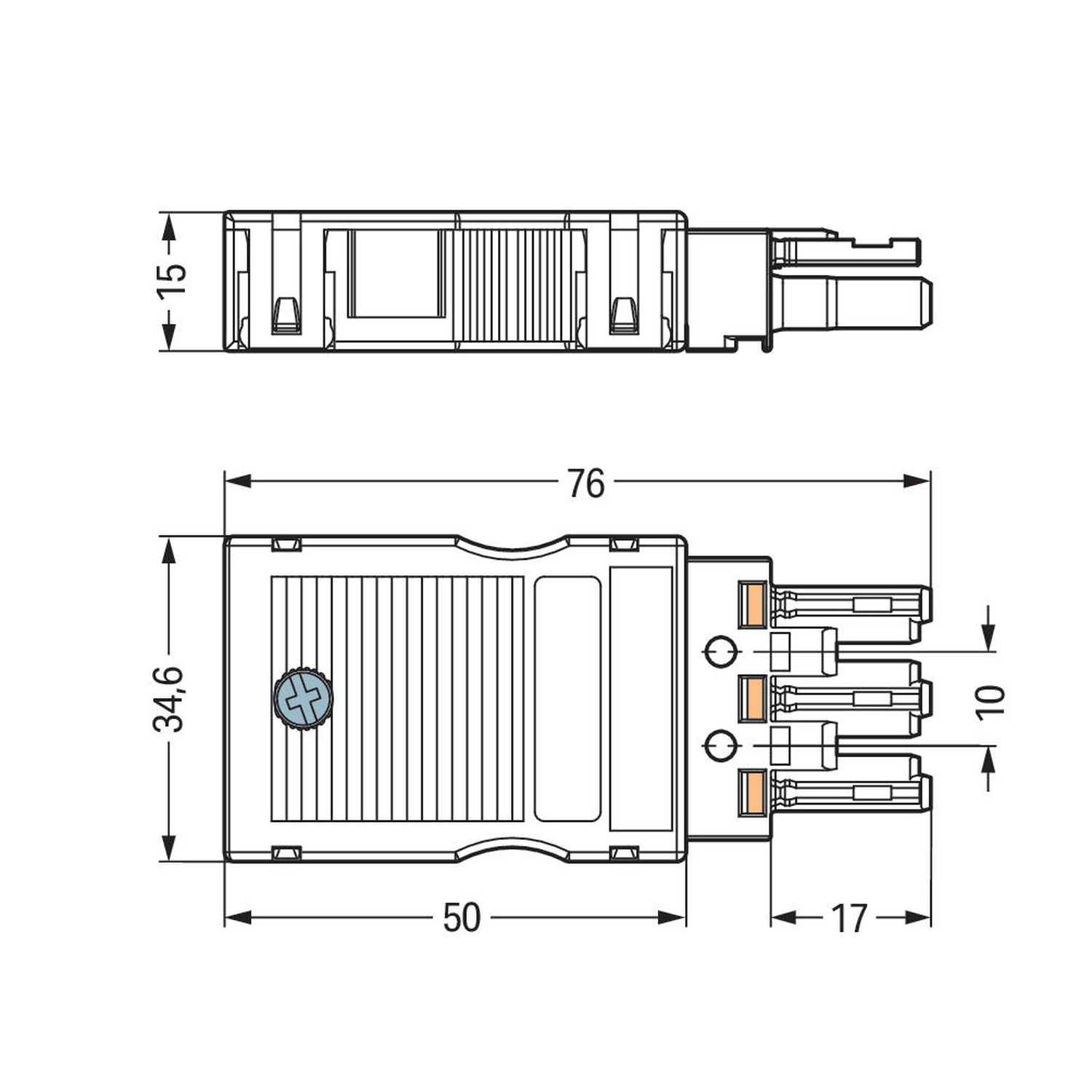

| Méretábra részméretei | 50 és 17 mm |
| Tesztelőnyílások száma | 3 |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123228 |
|---|---|
| CCA | IEC61535; NL-84761 |
| cURus | UL1977; E45171 |
| cURus | UL1059; E45172 |
| VDE | EN61984; 40002889 |
| VDE | EN61535; 40029808 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095977-PDA |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csatlakozó ellendarabok, elosztók és kábelek
| 770-713 | Bepattintható dugó; 3 pólusú; Kod. A; fekete |
|---|---|
| 770-713/007-000 | Bepattintható dugó; közvetlen földelő csatlakozással; 3 pólusú; Kod. A; fekete |
| 770-813/011-000 | Dugó NYÁK-hoz; döntött; 3 pólusú; Kod. A; fekete |
| 770-813 | Dugó NYÁK-hoz; egyenes; 3 pólusú; Kod. A; fekete |
| 770-213 | Dugó; 3 pólusú; Kod. A; fekete |
| 770-213/002-000 | Dugó; közvetlen földelő csatlakozással; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-113 | Dugó; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-213/035-000 | Dugó; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-607 | 3 utas elosztó-csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 3 kimenet; fekete |
| 770-608 | 5 utas elosztó-csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 5 kimenet; kimenetek mindkét oldalon; fekete |
| 770-638 | Kapcsolókhoz való elosztócsatlakozó; 3 pólusú; A/S kódolás; 1 bemenet; 5 kimenet; fekete |
| 770-637 | Kapcsolókhoz való elosztócsatlakozó; 3 pólusú; A/S kódolás; 1 bemenet; 5 kimenet; fekete |
| 770-633 | h-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fekete |
| 770-634 | h-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; fekete |
| 770-636 | h-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 770-635 | h-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenetek mindkét oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 770-606 | T-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fekete |
| 770-615 | T-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 899-631/181-000 | Elosztódoboz; 230 V + DALI; 2 bemenet; 6 kimenet; Kod. A, I; MINI, MIDI; fekete |
| 899-631/405-000 | Elosztódoboz; 230 V + SMI; 2 bemenet; 6 kimenet; Kod. A, B; MINI, MIDI; fekete |
| 899-631/477-000 | Elosztódoboz; egyfázisú (230 V); 1 bemenet; 11 kimenet; Kod. A; MIDI; fekete |
| 899-631/334-000 | Elosztódoboz; egyfázisú (230 V); 1 bemenet; 13 kimenet; Kod. A; MIDI; fekete |
| 899-631/476-000 | Elosztódoboz; egyfázisú (230 V); 1 bemenet; 4 kimenet; Kod. A; MIDI; fekete |
| 899-631/104-000 | Elosztódoboz; egyfázisú (230 V); 1 bemenet; 7 kimenet; Kod. A; MIDI; fekete |
| 899-631/311-000 | Elosztódoboz; egyfázisú (230 V); 2 bemenet; 6 kimenet; Kod. A, P; MIDI; fekete |
| 899-631/327-000 | Elosztódoboz; egyfázisú (230 V); 2 bemenet; 6 kimenet; Kod. A; MIDI; fekete |
| 899-631/363-000 | Elosztódoboz; Egypólusú kapcsoló-áramkör; 1 bemenet; 5 kimenet; Kod. A, S; MIDI; fekete |
| 899-631/478-000 | Elosztódoboz; Egypólusú kapcsolóáramkör; 1 bemenet; 7 kimenet; Kod. A, S; MIDI; fekete |
| 899-631/315-000 | Elosztódoboz; Kábel- és eszköz védelem; 1 bemenet; 4 kimenet; Kod. A; MIDI; fekete |
| 899-631/308-000 | Elosztódoboz; Kétutas áramkör; 1 bemenet; 5 kimenet; Kod. A, S; MIDI; fekete |
| 899-631/189-000 | Elosztódoboz; Kétutas áramkör; 1 bemenet; 7 kimenet; Kod. A, S; MIDI; fekete |
| 899-631/309-000 | Elosztódoboz; Mozgás/jelenlétérzékelő; 1 bemenet; 3 kimenet; Kod. A, S; MIDI; fekete |
| 899-631/180-000 | Elosztódoboz; Mozgás/jelenlétérzékelő; 1 bemenet; 5 kimenet; Kod. A; MIDI; fekete |
| 899-632/102-000 | Elosztódoboz; Relés kapcsolás; 2 bemenet; 1 kimenet; Kod. A, B; MINI, MIDI; fekete |
| 899-631/386-000 | Elosztódoboz; Sorozatkapcsoló; 1 bemenet; 7 kimenet; Kod. A, S; MIDI; fekete |
| 899-632/101-000 | Elosztódoboz; Túlfeszültség-kapcsoló áramkör; 1 bemenet; 4 kimenet; Kod. A, S; MIDI; fekete |
| 899-632/138-000 | Elosztódoboz; Túlfeszültség-kapcsoló áramkör; 1 bemenet; 4 kimenet; Kod. A, S; MIDI; fekete |
| 899-632/103-000 | Elosztódoboz; Túlfeszültség-kapcsoló áramkör; 2 bemenet; 2 kimenet; Kod. A; MIDI; fekete |
| 899-631/305-000 | Elosztódoboz; váltókapcsoló; 1 bemenet; 5 kimenet; Kod. A, B, S; MIDI; fekete |
| 771-9993/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/dugó; 3 pólusú; Kod. A; H05VV-F 3G 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 771-9993/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 3 pólusú; Kod. A; H05VVF 3G 1,5 mm²; 1 m; 1,50 mm²; fekete |
Szükséges kiegészítők
| 770-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
|---|---|
| 770-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
| 770-121 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fehér |
| 770-101 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fekete |
Opcionális kiegészítők
| 770-221 | Lezárókupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fehér |
|---|---|
| 770-201 | Lezárókupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fekete |
| 770-383 | Működtetőszerszám; 3irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 770-450 | Jelölőkártya; Műanyag; fehér |
| 770-450/000-006 | Jelölőkártya; Műanyag; kék |
| 770-450/000-012 | Jelölőkártya; Műanyag; narancssárga |
| 770-450/000-005 | Jelölőkártya; Műanyag; piros |
| 770-450/000-002 | Jelölőkártya; Műanyag; sárga |
| 770-450/000-001 | Jelölőkártya; Műanyag; zöld |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|

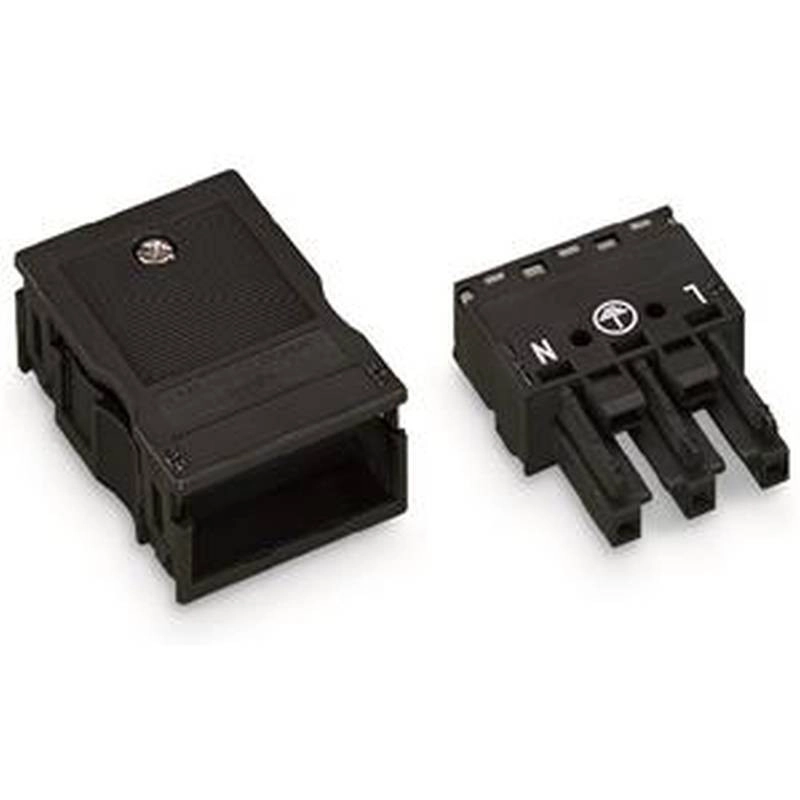

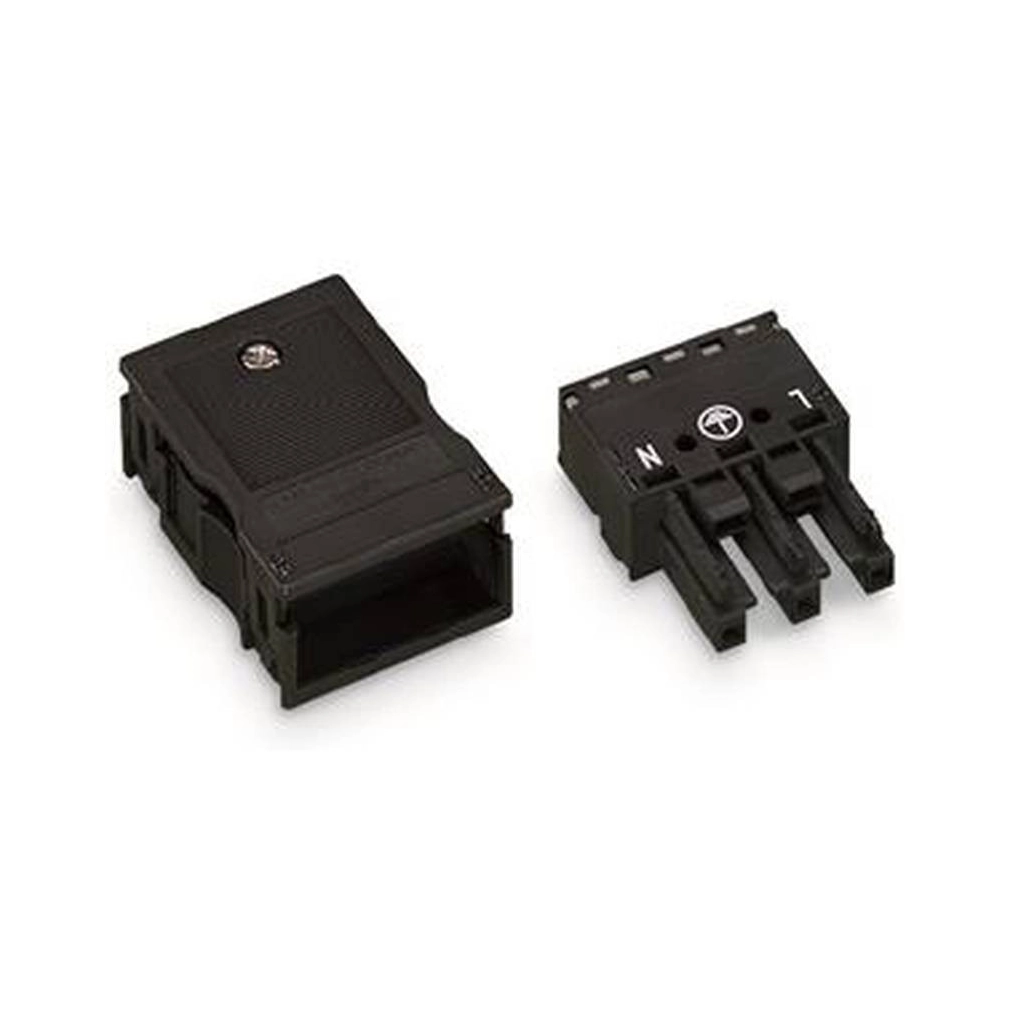

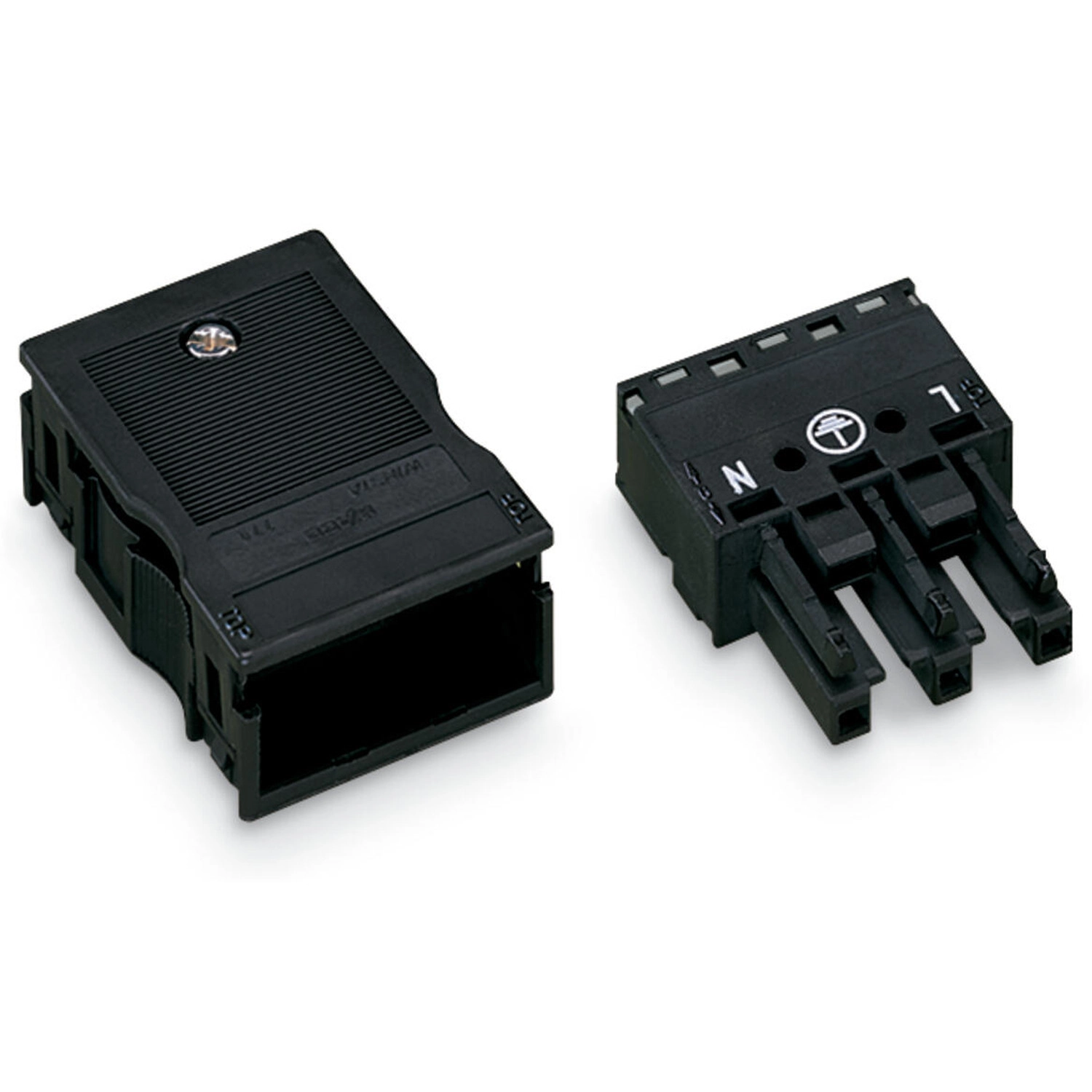

A termék részei
| 770-503 | 1 db tehermentesítő készülékház; 3 pólusú; 2 kábelhez; 8–11,5 mm kábelátmérő; 55 mm; fekete |
|---|---|
| 770-203 | 1 db aljzat; 3 pólusú; A kódolás; 4 mm²; fekete |
Csomagolás
| Csomagolási mennyiség | 25 db |
|---|---|
| Csomagolás típusa | Doboz |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
55 mm a külső köpenynél, 9 mm az ereknél; a földelőér 8 mm-rel hosszabb legyen.
Milyen védettségi feltételek érvényesek?
IP2xC (a műszaki táblázat jelölése: IP2XC); tehermentesítő készülékházzal biztosítva. Nyitott, könnyen hozzáférhető helyen nem használható.
Mit tartalmaz a termék?
1 db 770-203 aljzatot és 1 db 770-503 tehermentesítő készülékházat.
Mekkora a teljes hossz összekapcsolt állapotban?
135 mm; a termék mérettáblázat szerinti mélysége külön adat: 76 mm.
Mekkora a csavar meghúzási nyomatéka?
0,5 Nm.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
3
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
770-103
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
20 g/db
Cikkszám
4044918252096

Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 770-103 WINSTA® MIDI aljzat, tehermentesítő házzal, 3 pólusú, A kódolású, 4 mm², fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 770-103 |
| GTIN / EAN | 4044918252096 |
| Terméktípus | WINSTA MIDI 3 pólusú aljzat tehermentesítő készülékházzal |
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 6 |
|---|---|
| Összes potenciál száma | 3 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Többeres vezeték | 0,5 … 2,5 mm² / 20 … 14 AWG |
| Finom elemi szálas vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 3 |
| Kódolás | A |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 34,6 mm / 1,362 inch |
| Magasság | 15 mm / 0,591 inch |
| Mélység | 76 mm / 2,992 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Igen |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,425 MJ |
| Tömeg | 19,4 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Szín | fekete |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 1,5–4 mm² / 16–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–2,5 mm² / 20–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1,5 mm² / 16 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Pólusjelölés | L, védőföld, N |
| Védettség és elhelyezés | IP2xC (a műszaki táblázat jelölése: IP2XC); tehermentesítő készülékházzal biztosítva. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Megtartó erő | Reteszelve >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Szigetelés hőmérsékleti feltétele | ≤105 °C-os hőmérsékleti viszonyokhoz megadott szigetelés; a folyamatos működési tartomány ettől külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A bepattintható, NYÁK- és elosztócsatlakozók gyári retesszel rendelkeznek. További retesz a lengő aljzat/dugó csatlakozáshoz szükséges. |
| Csatlakoztatható burkolt kábel átmérője | 8 … 11,5 mm |
| Külső szigetelés csupaszolási hossza | 55 mm |
| Csavar meghúzási nyomatéka | 0,5 Nm |
| Csatlakozó színe | fekete |
| Tehermentesítő színe | fekete |
| Tehermentesítő | Tehermentesítő készülékház |
| Teljes hossz összekapcsolt állapotban | 135 mm |
| Méretábra részméretei | 50 és 17 mm |
| Tesztelőnyílások száma | 3 |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123228 |
|---|---|
| CCA | IEC61535; NL-84761 |
| cURus | UL1977; E45171 |
| cURus | UL1059; E45172 |
| VDE | EN61984; 40002889 |
| VDE | EN61535; 40029808 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095977-PDA |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csatlakozó ellendarabok, elosztók és kábelek
| 770-713 | Bepattintható dugó; 3 pólusú; Kod. A; fekete |
|---|---|
| 770-713/007-000 | Bepattintható dugó; közvetlen földelő csatlakozással; 3 pólusú; Kod. A; fekete |
| 770-813/011-000 | Dugó NYÁK-hoz; döntött; 3 pólusú; Kod. A; fekete |
| 770-813 | Dugó NYÁK-hoz; egyenes; 3 pólusú; Kod. A; fekete |
| 770-213 | Dugó; 3 pólusú; Kod. A; fekete |
| 770-213/002-000 | Dugó; közvetlen földelő csatlakozással; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-113 | Dugó; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-213/035-000 | Dugó; tehermentesítő készülékházzal; 3 pólusú; Kod. A; 4,00 mm²; fekete |
| 770-607 | 3 utas elosztó-csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 3 kimenet; fekete |
| 770-608 | 5 utas elosztó-csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 5 kimenet; kimenetek mindkét oldalon; fekete |
| 770-638 | Kapcsolókhoz való elosztócsatlakozó; 3 pólusú; A/S kódolás; 1 bemenet; 5 kimenet; fekete |
| 770-637 | Kapcsolókhoz való elosztócsatlakozó; 3 pólusú; A/S kódolás; 1 bemenet; 5 kimenet; fekete |
| 770-633 | h-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fekete |
| 770-634 | h-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; fekete |
| 770-636 | h-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 770-635 | h-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenetek mindkét oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 770-606 | T-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fekete |
| 770-615 | T-elosztó csatlakozó; 3 pólusú; Kod. A; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 899-631/181-000 | Elosztódoboz; 230 V + DALI; 2 bemenet; 6 kimenet; Kod. A, I; MINI, MIDI; fekete |
| 899-631/405-000 | Elosztódoboz; 230 V + SMI; 2 bemenet; 6 kimenet; Kod. A, B; MINI, MIDI; fekete |
| 899-631/477-000 | Elosztódoboz; egyfázisú (230 V); 1 bemenet; 11 kimenet; Kod. A; MIDI; fekete |
| 899-631/334-000 | Elosztódoboz; egyfázisú (230 V); 1 bemenet; 13 kimenet; Kod. A; MIDI; fekete |
| 899-631/476-000 | Elosztódoboz; egyfázisú (230 V); 1 bemenet; 4 kimenet; Kod. A; MIDI; fekete |
| 899-631/104-000 | Elosztódoboz; egyfázisú (230 V); 1 bemenet; 7 kimenet; Kod. A; MIDI; fekete |
| 899-631/311-000 | Elosztódoboz; egyfázisú (230 V); 2 bemenet; 6 kimenet; Kod. A, P; MIDI; fekete |
| 899-631/327-000 | Elosztódoboz; egyfázisú (230 V); 2 bemenet; 6 kimenet; Kod. A; MIDI; fekete |
| 899-631/363-000 | Elosztódoboz; Egypólusú kapcsoló-áramkör; 1 bemenet; 5 kimenet; Kod. A, S; MIDI; fekete |
| 899-631/478-000 | Elosztódoboz; Egypólusú kapcsolóáramkör; 1 bemenet; 7 kimenet; Kod. A, S; MIDI; fekete |
| 899-631/315-000 | Elosztódoboz; Kábel- és eszköz védelem; 1 bemenet; 4 kimenet; Kod. A; MIDI; fekete |
| 899-631/308-000 | Elosztódoboz; Kétutas áramkör; 1 bemenet; 5 kimenet; Kod. A, S; MIDI; fekete |
| 899-631/189-000 | Elosztódoboz; Kétutas áramkör; 1 bemenet; 7 kimenet; Kod. A, S; MIDI; fekete |
| 899-631/309-000 | Elosztódoboz; Mozgás/jelenlétérzékelő; 1 bemenet; 3 kimenet; Kod. A, S; MIDI; fekete |
| 899-631/180-000 | Elosztódoboz; Mozgás/jelenlétérzékelő; 1 bemenet; 5 kimenet; Kod. A; MIDI; fekete |
| 899-632/102-000 | Elosztódoboz; Relés kapcsolás; 2 bemenet; 1 kimenet; Kod. A, B; MINI, MIDI; fekete |
| 899-631/386-000 | Elosztódoboz; Sorozatkapcsoló; 1 bemenet; 7 kimenet; Kod. A, S; MIDI; fekete |
| 899-632/101-000 | Elosztódoboz; Túlfeszültség-kapcsoló áramkör; 1 bemenet; 4 kimenet; Kod. A, S; MIDI; fekete |
| 899-632/138-000 | Elosztódoboz; Túlfeszültség-kapcsoló áramkör; 1 bemenet; 4 kimenet; Kod. A, S; MIDI; fekete |
| 899-632/103-000 | Elosztódoboz; Túlfeszültség-kapcsoló áramkör; 2 bemenet; 2 kimenet; Kod. A; MIDI; fekete |
| 899-631/305-000 | Elosztódoboz; váltókapcsoló; 1 bemenet; 5 kimenet; Kod. A, B, S; MIDI; fekete |
| 771-9993/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/dugó; 3 pólusú; Kod. A; H05VV-F 3G 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 771-9993/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 3 pólusú; Kod. A; H05VVF 3G 1,5 mm²; 1 m; 1,50 mm²; fekete |
Szükséges kiegészítők
| 770-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
|---|---|
| 770-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
| 770-121 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fehér |
| 770-101 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fekete |
Opcionális kiegészítők
| 770-221 | Lezárókupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fehér |
|---|---|
| 770-201 | Lezárókupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fekete |
| 770-383 | Működtetőszerszám; 3irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 770-450 | Jelölőkártya; Műanyag; fehér |
| 770-450/000-006 | Jelölőkártya; Műanyag; kék |
| 770-450/000-012 | Jelölőkártya; Műanyag; narancssárga |
| 770-450/000-005 | Jelölőkártya; Műanyag; piros |
| 770-450/000-002 | Jelölőkártya; Műanyag; sárga |
| 770-450/000-001 | Jelölőkártya; Műanyag; zöld |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 20 (WINSTA) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-44-06-05 |
| eCl@ss 9.0 | 27-44-06-05 |
| ETIM 9.0 | EC002560 |
| ETIM 10.0 | EC002560 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.12.13. |
|---|
A termék részei
| 770-503 | 1 db tehermentesítő készülékház; 3 pólusú; 2 kábelhez; 8–11,5 mm kábelátmérő; 55 mm; fekete |
|---|---|
| 770-203 | 1 db aljzat; 3 pólusú; A kódolás; 4 mm²; fekete |
Csomagolás
| Csomagolási mennyiség | 25 db |
|---|---|
| Csomagolás típusa | Doboz |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 770-103 WINSTA® MIDI aljzat, tehermentesítő házzal, 3 pólusú, A kódolású, 4 mm², fekete használati útmutató
Kábel előkészítése
1
A külső kábelköpenyt 55 mm hosszan távolítsd el.
2
Az ereket 9 mm hosszan csupaszold.
3
A földelőér 8 mm-rel hosszabb legyen.
Vezeték csatlakoztatása
1
Finom elemi szálas vezetéknél 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd a csupaszolt vezetéket ütközésig told be.
2
A csupaszolt tömör vezetéket ütközésig nyomd a kapocspontba.
Vezeték eltávolítása
2,5 mm élszélességű csavarhúzóval oldd ki a rögzítőt, majd húzd ki a vezetéket.
Tehermentesítő készülékház felszerelése
1
A gyártó a kábel bekötése előtt javasolja az előre reteszelt tehermentesítő készülékház kábelre húzását; a tehermentesítő később is felszerelhető.
2
Rögzítsd a tehermentesítő készülékházat a csatlakozóra; figyeld a TOP feliratot.
3
Pattintsd össze a felső és az alsó részt.
4
2,5 mm élszélességű csavarhúzóval húzd meg a tehermentesítő csavart. A megadott csavarmeghúzási nyomaték 0,5 Nm.
Kódolás
1
Vágd le a kódolólábat az aljzatról.
2
Az előzetesen letört kódolólábat helyezd a dugóba, amíg be nem pattan.
Árnyékolás csatlakoztatása
Árnyékolással ellátott csatlakozónál az alábbi műveletek érvényesek.
1
Illeszd az árnyékolást a burkolt kábelhez. A külső szigetelés csupaszolási hossza 55 mm, az árnyékolás hossza 10 mm.
2
Az árnyékoló csatlakozólemezt nyomd ütközésig a csatlakozóba.
3
Először helyezd a bekötött csatlakozót a tehermentesítő házba, majd pattintsd rá a fedelet és húzd meg a csavart.
