Wago 770-102/041-000 WINSTA® MIDI aljzat, tehermentesítő házzal, 2 pólusú, A kódolású, fekete
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A Wago 770-102/041-000 fekete, kétpólusú WINSTA MIDI aljzat A kódolással, L/N jelöléssel és Push-in CAGE CLAMP csatlakozással. Négy csatlakozási pontot és két potenciált biztosít, 4 mm² névleges keresztmetszettel. A csomag az aljzatot és a 7–10,5 mm átmérőjű kábelhez tartozó tehermentesítő készülékházat is tartalmazza.
Védettség és kiegészítők
Az IP20 védettséghez képest IP2xC összeillesztett és tehermentesítő készülékházzal rögzített állapotban érhető el. Nyitott, könnyen hozzáférhető helyen nem használható. A lengő csatlakozáshoz a szükséges reteszt is ki kell választani.

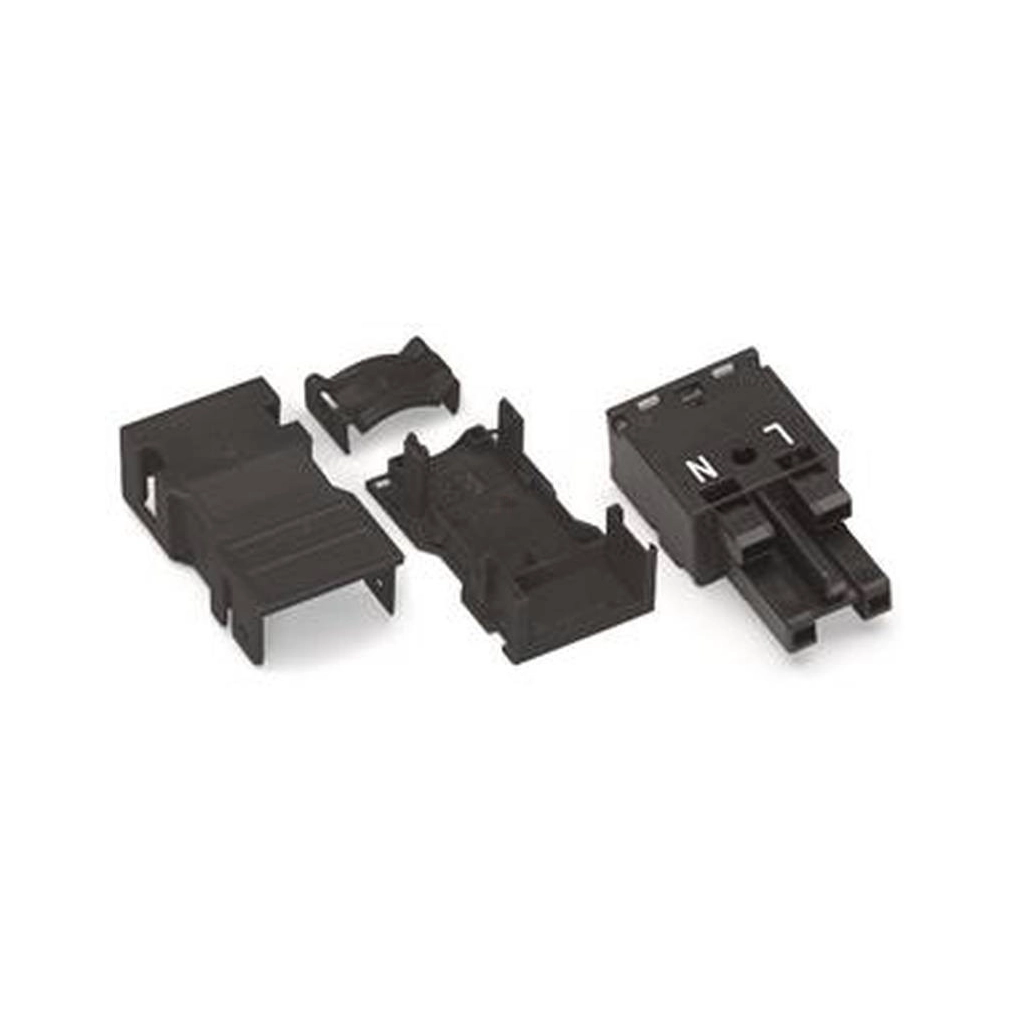

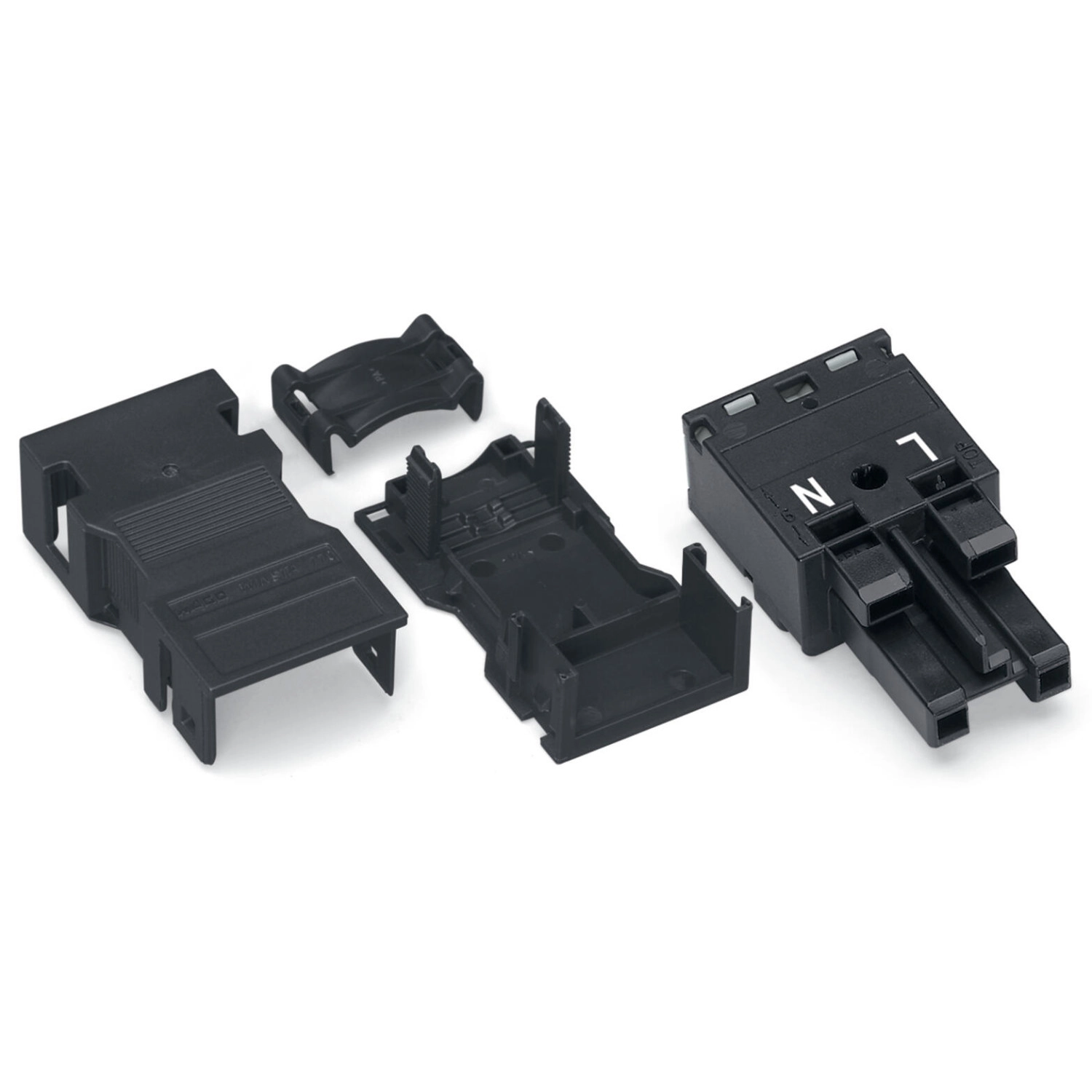

A csomag tartalma
| 770-202 | 1 db; kétpólusú, A kódolású fekete aljzat |
|---|---|
| 770-502/041-000 | 1 db; kétpólusú tehermentesítő készülékház; szorítókapoccsal; egy 7–10,5 mm átmérőjű kábelhez; 35 mm; fekete |
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Többeres vezeték | 0,5 … 2,5 mm² / 20 … 14 AWG |
| Finom elemi szálas vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 2 |
| Kódolás | A |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 24,6 mm / 0,969 inch |
| Magasság | 15,9 mm / 0,626 inch |
| Mélység | 71 mm / 2,795 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Nincs |
| Jelöléstechnika | L N |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Szín | fekete |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,275 MJ |
| Tömeg | 13 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 1,5–4 mm² / 16–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–2,5 mm² / 20–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1,5 mm² / 16 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Reteszelt megtartó erő | >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Védettség feltétele | IP20; összeillesztve és tehermentesítő készülékházzal rögzítve IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Szigetelés hőmérsékleti feltétele | ≤105 °C; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A lengő aljzat/dugó csatlakozáshoz külön retesz szükséges. A bepattintható, NYÁK- és elosztócsatlakozók gyári reteszelése ettől eltérő kivitelre vonatkozik. |
| Csatlakoztatható köpenyes kábel átmérője | 7–10,5 mm |
| Külső köpeny eltávolítási hossza | 35 mm |
| Tehermentesítő | Tehermentesítő készülékház; fekete |
| Csatlakozó színe | Fekete |

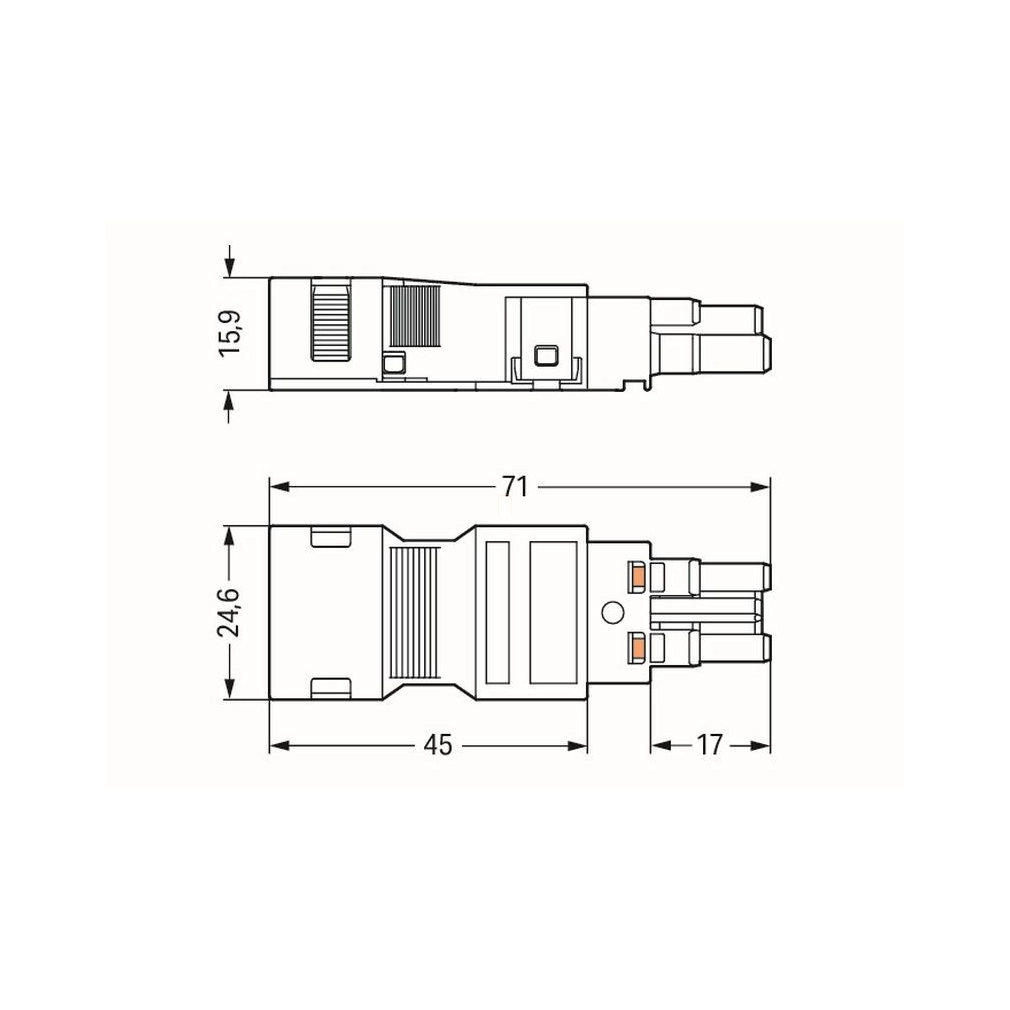

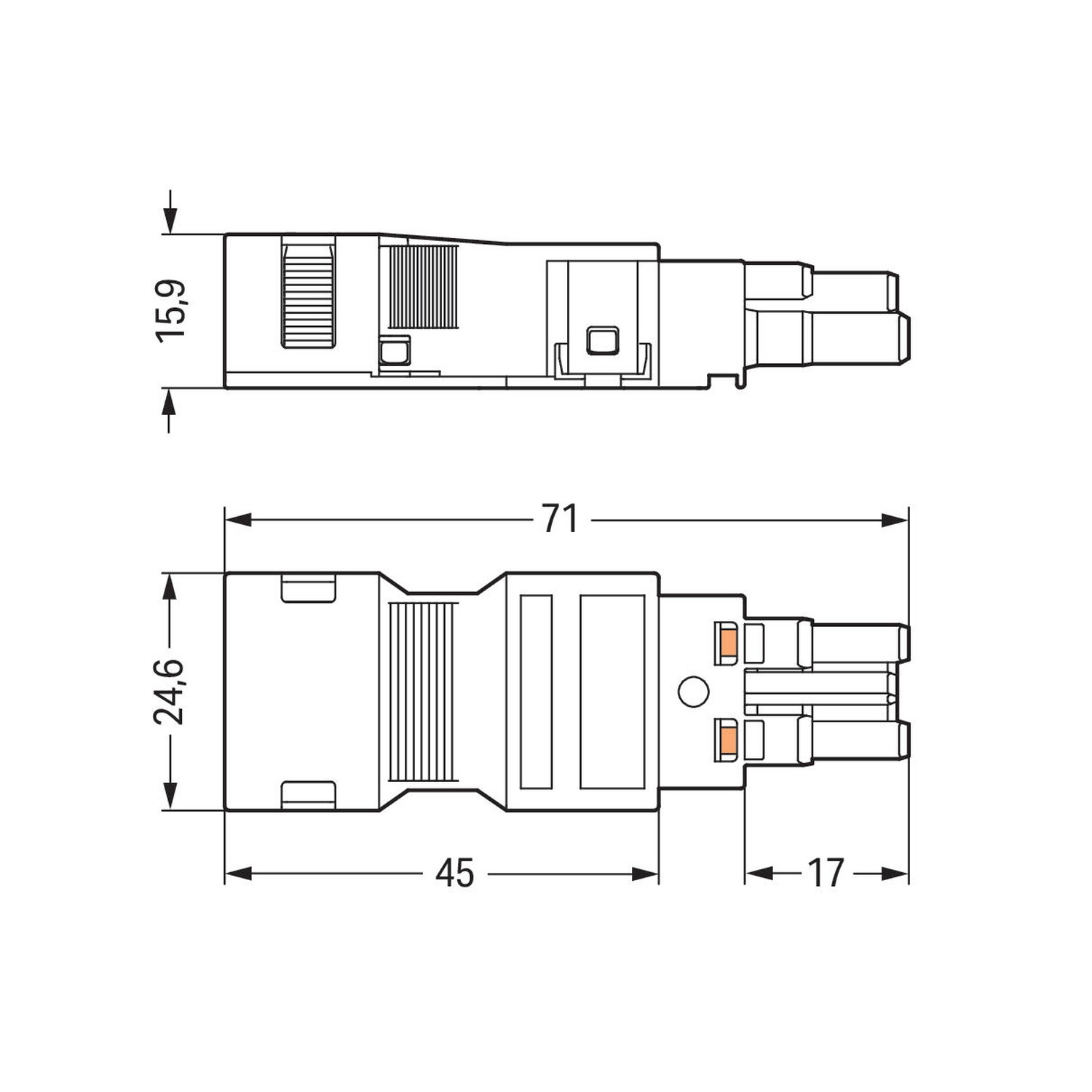

| Rajzon jelölt részméretek | 45 mm és 17 mm |

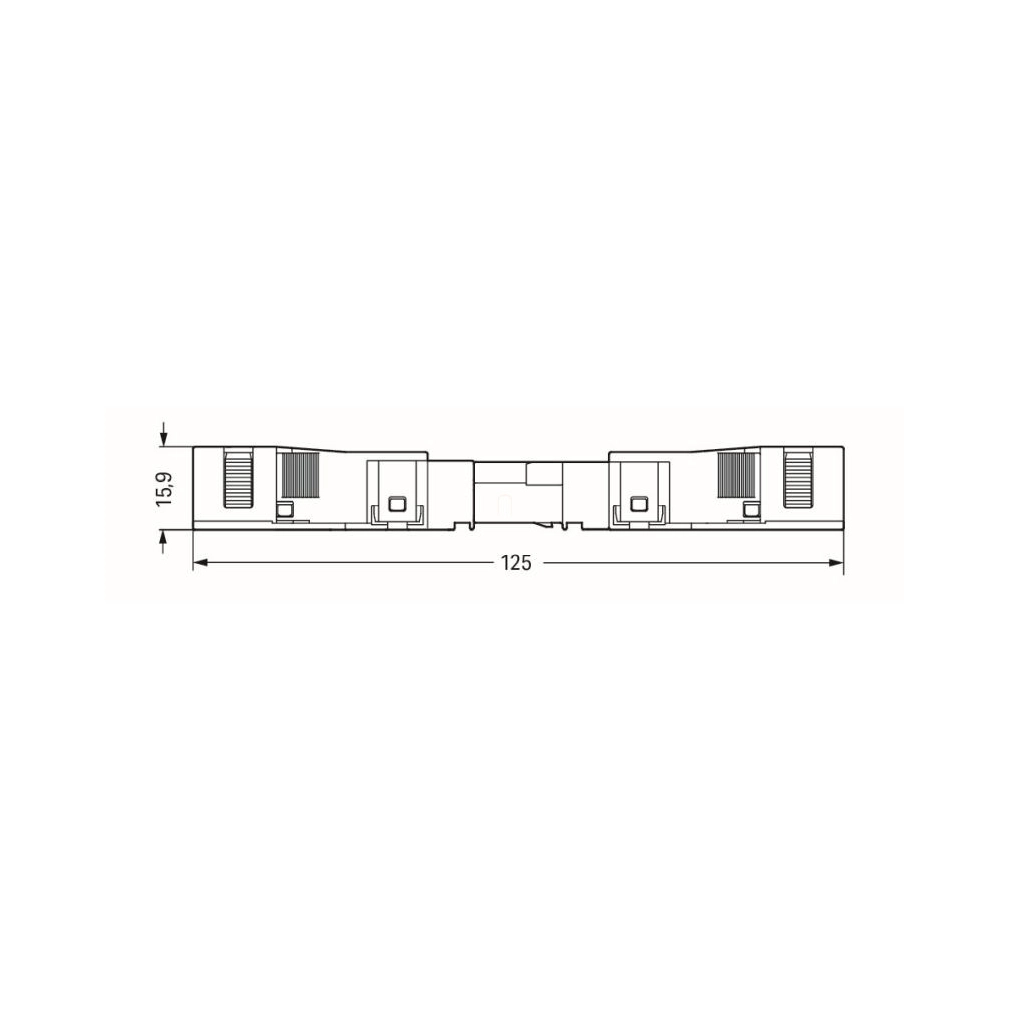

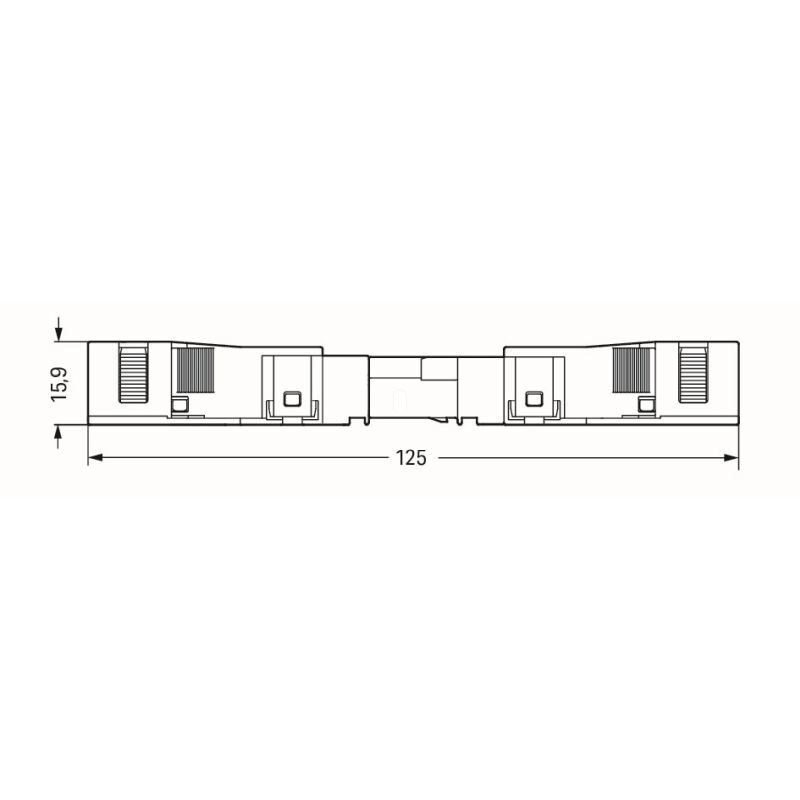

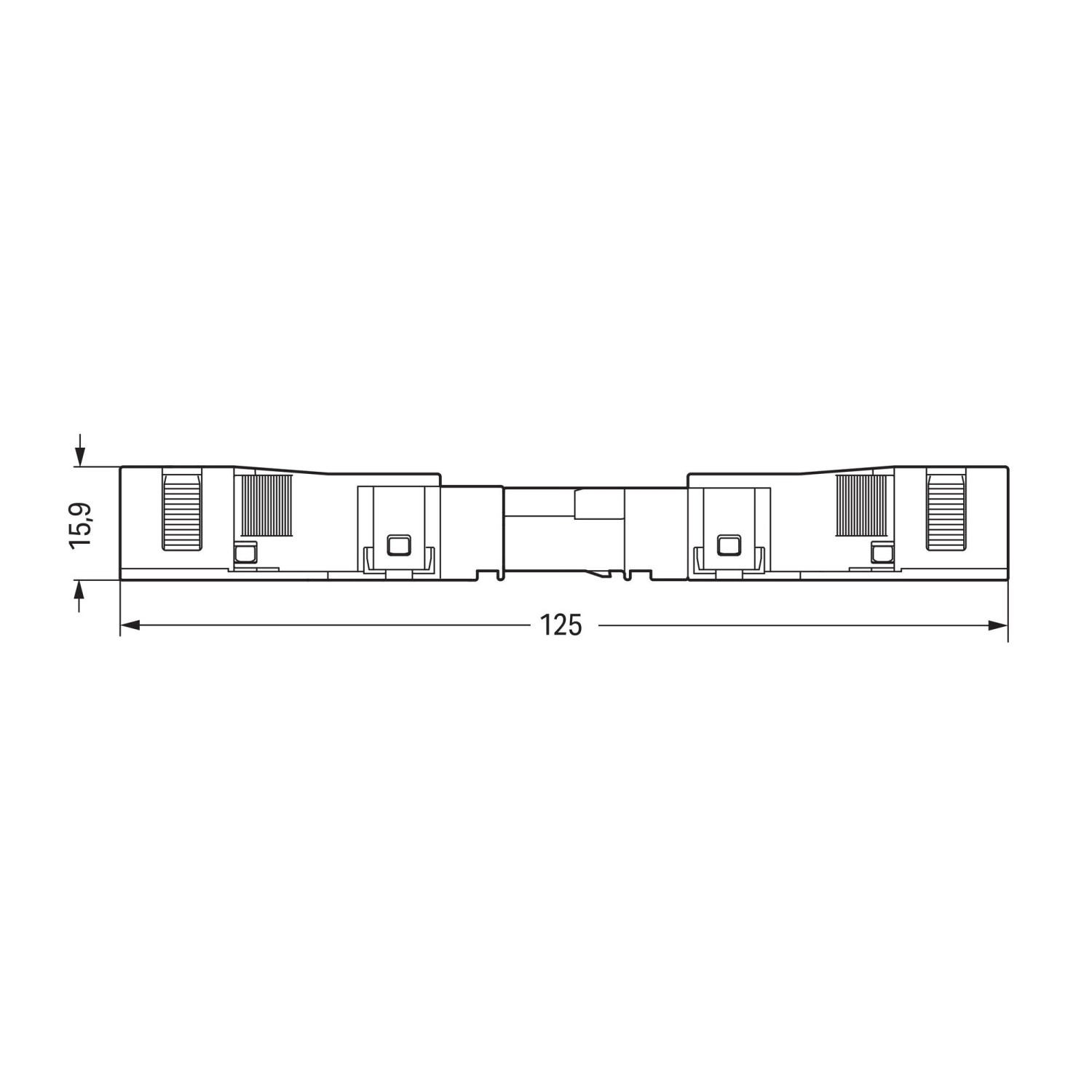

| Összekapcsolt csatlakozás teljes hossza | 125 mm |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123228 |
|---|---|
| CCA | IEC61535; NL-84761 |
| cURus | UL1977; E45171 |
| cURus | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095977-PDA |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csatlakozó ellendarabok, elosztók és konfekcionált kábelek
| 770-212 | Dugó; 2 pólusú; Kod. A; fekete |
|---|---|
| 770-112/041-000 | Dugó; tehermentesítő készülékházzal; 2 pólusú; Kod. A; fekete |
| 770-1634 | h-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; fekete |
| 770-1636 | h-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 770-1606 | T-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fekete |
| 770-1615 | T-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 771-8992/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 2 pólusú; Kod. A; H05VV-F 2 x 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 771-8992/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 2 pólusú; Kod. A; H05VV-F 2 x 1,5 mm²; 1 m; 1,50 mm²; fekete |
Szükséges kiegészítők
| 770-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
|---|---|
| 770-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
| 770-121 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fehér |
| 770-101 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fekete |
Opcionális kiegészítők
| 770-221 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fehér |
|---|---|
| 770-201 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fekete |
| 897-2003 | Védőkupak; 2. típus; aljzathoz és dugóhoz; PVC; piros |
| 770-382 | Működtetőszerszám; 2irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
Biztonsági feltételek
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
Csak rendeltetésszerűen használd a terméket.
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
Vedd figyelembe a termék műszaki adatait.
Ügyelj a helyes póluskiosztásra.
Sérült vagy szennyezett alkatrészt ne használj.
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
A vezetékeket ütközésig told be.
Csak reteszeléssel és húzásmentesítéssel használd.
Kizárólag eredeti tartozékot használj.
Csak beüzemelési útmutatóval együtt árusítható.
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mennyi a vezeték csupaszolási hossza?
9 mm. A kétpólusú kábelnél a külső köpeny eltávolítási hossza 35 mm.
Van védőföld-pólusa?
A kétpólusú változat L/N jelölésű.
Mikor teljesül az IP2xC?
Összeillesztett állapotban, tehermentesítő készülékházzal rögzítve.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 770-102/041-000 WINSTA® MIDI aljzat, tehermentesítő házzal, 2 pólusú, A kódolású, fekete műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 770-102/041-000 |
| GTIN / EAN | 4050821117919 |
| Terméktípus | Kétpólusú WINSTA MIDI aljzat tehermentesítő készülékházzal |
A csomag tartalma
| 770-202 | 1 db; kétpólusú, A kódolású fekete aljzat |
|---|---|
| 770-502/041-000 | 1 db; kétpólusú tehermentesítő készülékház; szorítókapoccsal; egy 7–10,5 mm átmérőjű kábelhez; 35 mm; fekete |
Elektromos adatok
| IEC/EN60664-1; III. túlfeszültségi kategória / 3. szennyezettségi fok | 250 V; 4 kV; 25 A |
|---|---|
| UL1977 | 600 V; 23 A |
Csatlakozás, méretek és anyagok
| Összes csatlakozási pont száma | 4 |
|---|---|
| Összes potenciál száma | 2 |
| Csatlakozástechnika | Push-in CAGE CLAMP® |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Többeres vezeték | 0,5 … 2,5 mm² / 20 … 14 AWG |
| Finom elemi szálas vezeték | 0,5 … 4 mm² / 20 … 12 AWG |
| Csupaszolási hossz | 9 mm / 0,35 inch |
| Pólusszám | 2 |
| Kódolás | A |
| Lábtávolság | 10 mm / 0,394 inch |
| Szélesség | 24,6 mm / 0,969 inch |
| Magasság | 15,9 mm / 0,626 inch |
| Mélység | 71 mm / 2,795 inch |
| Alkalmazás | Általános hálózati alkalmazások |
| Változtatható kódolás | Nincs |
| Jelöléstechnika | L N |
| Összeillesztési ciklusok száma | 200, ohmos terhelés nélkül |
| Rögzítőfül | Utólag felszerelhető |
| Dugaszolható csatlakozás rögzítése | Retesz |
| Szín | fekete |
| Burkolat színe | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz vagy rézötvözet; felületkezelt |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,275 MJ |
| Tömeg | 13 g |
| Feldolgozási hőmérséklet | -5 … +40 °C |
| Folyamatos működési hőmérséklet | -35 … +85 °C |
| Működtetés | Működtetőszerszám; benyomható csatlakozás |
| Tömör vezeték push-in bekötéssel | 1,5–4 mm² / 16–12 AWG |
| Finom elemi szálas vezeték szigetelt érvéghüvellyel | 0,25–1,5 mm² / 20–16 AWG |
| Finom elemi szálas vezeték szigeteletlen érvéghüvellyel | 0,25–2,5 mm² / 20–14 AWG |
| Finom elemi szálas vezeték érvéghüvellyel, push-in bekötéssel | 1,5 mm² / 16 AWG |
| Bekötési irány az illesztéshez képest | 0° |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Összekapcsolási erő | Kb. 20–70 N, a pólusszámtól függően |
| Reteszelt megtartó erő | >80 N |
| Szétkapcsolási erő | Nyitva kb. 20–70 N, a pólusszámtól függően |
| Átmeneti ellenállás | Kb. 1 mΩ; a dugó és aljzat között kb. 0,25 mΩ |
| Védettség feltétele | IP20; összeillesztve és tehermentesítő készülékházzal rögzítve IP2xC. Nyitott, könnyen hozzáférhető helyen nem használható. |
| Szigetelés hőmérsékleti feltétele | ≤105 °C; a folyamatos működési tartomány külön adat: −35 … +85 °C. |
| Hibás összeillesztés elleni védelem | Eltérő pólusszám, 180°-os elfordítás, oldalirányban eltolt vagy egypólusú összeillesztés ellen. |
| Reteszelés feltétele | A lengő aljzat/dugó csatlakozáshoz külön retesz szükséges. A bepattintható, NYÁK- és elosztócsatlakozók gyári reteszelése ettől eltérő kivitelre vonatkozik. |
| Csatlakoztatható köpenyes kábel átmérője | 7–10,5 mm |
| Külső köpeny eltávolítási hossza | 35 mm |
| Tehermentesítő | Tehermentesítő készülékház; fekete |
| Csatlakozó színe | Fekete |
| Rajzon jelölt részméretek | 45 mm és 17 mm |
| Összekapcsolt csatlakozás teljes hossza | 125 mm |
Tanúsítványok és nyilatkozatok
| CCA | EN61535; 71-123228 |
|---|---|
| CCA | IEC61535; NL-84761 |
| cURus | UL1977; E45171 |
| cURus | UL1059; E45172 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 24-0095977-PDA |
| DNV GL | TAE00001Z6 |
| LR | IEC61984; LR22429487TA |
Csatlakozó ellendarabok, elosztók és konfekcionált kábelek
| 770-212 | Dugó; 2 pólusú; Kod. A; fekete |
|---|---|
| 770-112/041-000 | Dugó; tehermentesítő készülékházzal; 2 pólusú; Kod. A; fekete |
| 770-1634 | h-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 2 rögzítőfüllel; fekete |
| 770-1636 | h-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; kimenet az egyik oldalon; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 770-1606 | T-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; 2 rögzítőfüllel; fekete |
| 770-1615 | T-elosztó csatlakozó; 2 pólusú; Kod. A; 1 bemenet; 2 kimenet; 3 rögzítőfüllel; szabadon futó vezetékekhez; fekete |
| 771-8992/006-101 | előre összeszerelt átkötőkábel; Eca; Aljzat/ dugó; 2 pólusú; Kod. A; H05VV-F 2 x 1,5 mm²; 1 m; 1,50 mm²; fekete |
| 771-8992/206-101 | előre összeszerelt csatlakozókábel; Eca; Dugó/nyílt végű; 2 pólusú; Kod. A; H05VV-F 2 x 1,5 mm²; 1 m; 1,50 mm²; fekete |
Szükséges kiegészítők
| 770-131 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fehér |
|---|---|
| 770-111 | Rögzítőfül (kar); szabadon futó vezetékekhez; eszközös működtetéshez; fekete |
| 770-121 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fehér |
| 770-101 | Rögzítőfül (kar); szabadon futó vezetékekhez; kézi működtetéshez; fekete |
Opcionális kiegészítők
| 770-221 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fehér |
|---|---|
| 770-201 | Lezárokupak; 12 pólusú, elválasztható; aljzatoknak; Műanyag; fekete |
| 897-2003 | Védőkupak; 2. típus; aljzathoz és dugóhoz; PVC; piros |
| 770-382 | Működtetőszerszám; 2irányú; zöld |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
Termékbesorolások
| UNSPSC | 39121402 |
|---|---|
| eCl@ss 10.0 | 27-44-06-05 |
| eCl@ss 9.0 | 27-44-06-05 |
| ETIM 9.0 | EC002560 |
| ETIM 10.0 | EC002560 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.28. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 770-102/041-000 WINSTA® MIDI aljzat, tehermentesítő házzal, 2 pólusú, A kódolású, fekete használati útmutató
Biztonsági feltételek
A munkát csak szakképzett villanyszerelő vagy a feladatra villamos szempontból kioktatott személy végezheti (EIP, DIN VDE 0105-100).
Feszültség alatt vagy terhelés alatt ne végezz szerelést.
Csak rendeltetésszerűen használd a terméket.
Tartsd be az alkalmazandó nemzeti előírásokat, szabványokat és irányelveket.
Vedd figyelembe a termék műszaki adatait.
Ügyelj a helyes póluskiosztásra.
Sérült vagy szennyezett alkatrészt ne használj.
Tartsd be a vezetéktípusokra, keresztmetszetekre, csupaszolási hosszokra és kábelátmérőkre vonatkozó adatokat.
A vezetékeket ütközésig told be.
Csak reteszeléssel és húzásmentesítéssel használd.
Kizárólag eredeti tartozékot használj.
Kábel és vezeték előkészítése
A kétpólusú kábel külső köpenyét 35 mm hosszan távolítsd el.
Az ereket 9 mm hosszan csupaszold.
Vezeték bekötése
A tömör, már csupaszolt vezetéket ütközésig nyomd be.
Finom elemi szálas vezetéknél 2,5 mm élszélességű csavarhúzóval nyisd ki a kapocspontot, majd a csupaszolt vezetéket ütközésig told be.
Vezeték eltávolítása
2,5 mm élszélességű csavarhúzóval oldd ki a rögzítést, majd húzd ki a vezetéket.
Tehermentesítő készülékház szerelése
Lehetőleg a kábel bekötése előtt húzd a kábelre az előre reteszelt tehermentesítő készülékházat; később is felszerelhető.
Rögzítsd a készülékházat az aljzatra; ügyelj a TOP feliratra.
Pattintsd össze a felső és alsó részt.
2,5 mm élszélességű csavarhúzóval húzd meg a tehermentesítő csavart.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
