Wago 769-107/022-000 döntött anyacsatlakozó, 7 pólusú, 4 mm², 5 mm, CAGE CLAMP, szürke
RRP:3 107 Ft/db
2 407 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 244 Ft/db
nettó 1 767 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Anyacsatlakozó, 769-es sorozat, CAGE CLAMP® csatlakozástechnika. A Wago 769-107/022-000 anyacsatlakozó egyszerűsíti a villamos szerelést. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A dugaszolható, sínre szerelhető sorkapcsokat elsősorban kapcsolóberendezésekben és vezérlőrendszerekben, különösen a vasúttechnikában használják. A sínre szerelhető sorkapcsok és a csatlakozók előnyeit egyesítik, rugalmas és megbízható vezetékezési rendszert alkotva. Az előzetes összeállítás hatékonyabbá és gazdaságosabbá teszi a gyártást, a szerelést, az üzemeltetést és a karbantartást. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A megbízható, karbantartásmentes CAGE CLAMP® csatlakozás minden vezetőtípus bekötését lehetővé teszi, a vezető külön előkészítése, például érvéghüvely préselése nélkül. Méretei: 35 × 37,1 × 26,5 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–4 mm². CAGE CLAMP® – ipari szabvány a csatlakozástechnikában. A kompakt anyacsatlakozó 7 csatlakozási ponttal rendelkezik, kezelőszerszámmal működtethető, és tartósan biztonságos csatlakozást biztosít.

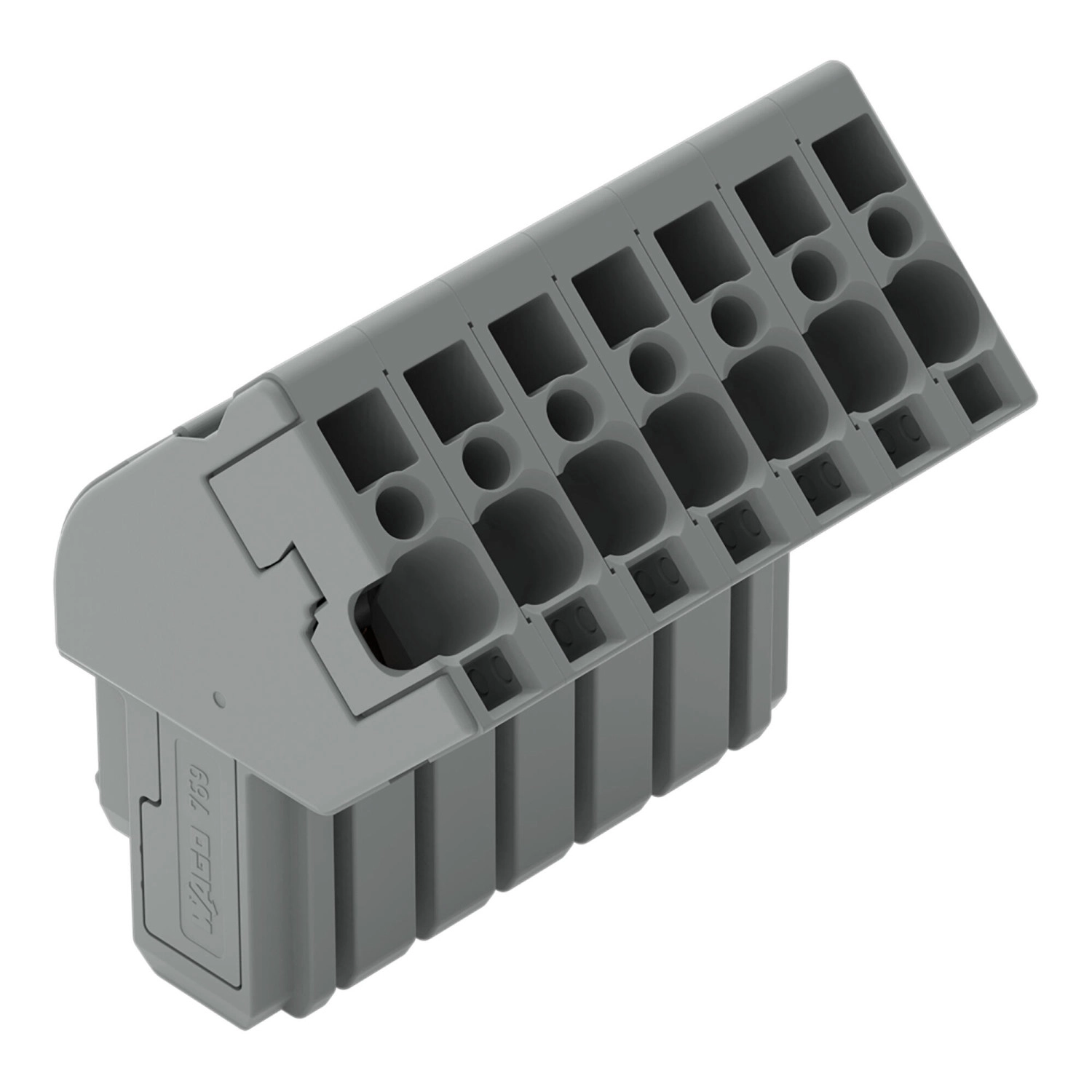

A Wago 769-107/022-000 szürke, 7 pólusú, döntött anyacsatlakozó CAGE CLAMP® csatlakozással, kódolólábakkal és 45°-os vezetékbekötési iránnyal az illesztési irányhoz képest.
Műszaki jellemzők
| Összes csatlakozási pont száma | 7 |
|---|---|
| Összes potenciál száma | 7 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
| Szélesség | 35 mm / 1,378 inch |
| Mélység | 26,5 mm / 1,043 inch |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,279 MJ |
| Tömeg | 17,4 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Lábtávolság | 5 mm |
| IEC/EN; III/3 | 500 V; 6 kV; 32 A |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Hibás bekötés elleni védelem | Nincs |
| Közvetlen földelési pont DIN-sínhez, furathoz vagy készülékházhoz | Nincs |
| Magasság | 37,1 mm / 1.461 inch |
| Bekötési irány az illesztési irányhoz képest | 45° |
| Halogénmentes | Igen |
| Oldalsó jelölés | Igen |
| Lábtávolság-veszteség nélküli dugaszolás | Igen |
Alkalmazási feltételek
| Csatlakoztatás és bontás | Az EN61984 szerinti, megszakítóképesség nélküli dugaszolható csatlakozót feszültség vagy terhelés alatt csatlakoztatni, illetve bontani tilos. |
|---|---|
| Kódolás korlátozásai | Az első és az utolsó kódolólábat ne távolítsd el, és ne használj további rögzítőfület. |
Gyártói kapcsolódó termékek
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
|---|---|
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ón lemez; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ón lemez |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ón lemez; kék |
| 769-434 | Működtetőszerszám; szigetelőanyagból készült; 1irányú; fehér |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 769-1607 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 7 pólusú; szürke |
| 769-413 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 6-tól 9 pólusig; szürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Pólusszám
7
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
769-107/022-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
17,37 g/db
Cikkszám
4044918547604
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 769-107/022-000 döntött anyacsatlakozó, 7 pólusú, 4 mm², 5 mm, CAGE CLAMP, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 769-107/022-000 |
| GTIN / EAN | 4044918547604 |
| Terméktípus | Döntött anyacsatlakozó |
Műszaki adatok
| Összes csatlakozási pont száma | 7 |
|---|---|
| Összes potenciál száma | 7 |
| Csatlakozástechnika | CAGE CLAMP® |
| Beavatkozó típusa | Működtető szerszám |
| Csatlakoztatható vezetékek anyagai | Réz |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Finom elemi szálas vezeték | 0,08 … 4 mm² / 28 … 12 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Huzalozási irány | Felső bekötés |
| Szélesség | 35 mm / 1,378 inch |
| Mélység | 26,5 mm / 1,043 inch |
| Szín | szürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,279 MJ |
| Tömeg | 17,4 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
| Lábtávolság | 5 mm |
| IEC/EN; III/3 | 500 V; 6 kV; 32 A |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Hibás bekötés elleni védelem | Nincs |
| Közvetlen földelési pont DIN-sínhez, furathoz vagy készülékházhoz | Nincs |
| Magasság | 37,1 mm / 1.461 inch |
| Bekötési irány az illesztési irányhoz képest | 45° |
| Halogénmentes | Igen |
| Oldalsó jelölés | Igen |
| Lábtávolság-veszteség nélküli dugaszolás | Igen |
Alkalmazási feltételek
| Csatlakoztatás és bontás | Az EN61984 szerinti, megszakítóképesség nélküli dugaszolható csatlakozót feszültség vagy terhelés alatt csatlakoztatni, illetve bontani tilos. |
|---|---|
| Kódolás korlátozásai | Az első és az utolsó kódolólábat ne távolítsd el, és ne használj további rögzítőfület. |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL-7626 |
|---|---|
| CCA | EN61984;2190419.02 |
| CCA | IEC61984;NL-47799/A1 |
| CSA | C22.2;1101144 |
| KEMA/KEUR | EN60947;2190419.01 |
| UL | UL1059;E45172 |
| Megfelelőségi nyilatkozat | EU |
| Vasúti gyártói nyilatkozat | Z00004428.000 |
| ABS | EN60947;24-0152298-PDA |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 18 (X-COM rendszer) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 9.0 | EC001284 |
| ETIM 10.0 | EC001284 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Opcionális tartozékok
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
|---|---|
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/ szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/szalag; sötétszürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ón lemez; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ón lemez |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ón lemez; kék |
| 769-434 | Működtetőszerszám; szigetelőanyagból készült; 1irányú; fehér |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 769-1607 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 7 pólusú; szürke |
| 769-413 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 6-tól 9 pólusig; szürke |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.24. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 769-107/022-000 döntött anyacsatlakozó, 7 pólusú, 4 mm², 5 mm, CAGE CLAMP, szürke használati útmutató
Kódolás
Az anyacsatlakozót a megfelelő kódolólábak vágószerszámmal történő eltávolításával kódold. Az első és az utolsó kódolólábat ne távolítsd el, és ne használj további rögzítőfület.
Lezárás és jelölés
A rögzítőfül zárható és kioldható. A CAGE CLAMP® csatlakozású anyacsatlakozó Mini-WSB Quick jelölőkkel jelölhető.
Biztonsági feltétel
| Csatlakoztatás és bontás | Az EN61984 szerinti, megszakítóképesség nélküli dugaszolható csatlakozót feszültség vagy terhelés alatt csatlakoztatni, illetve bontani tilos. |
|---|
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
