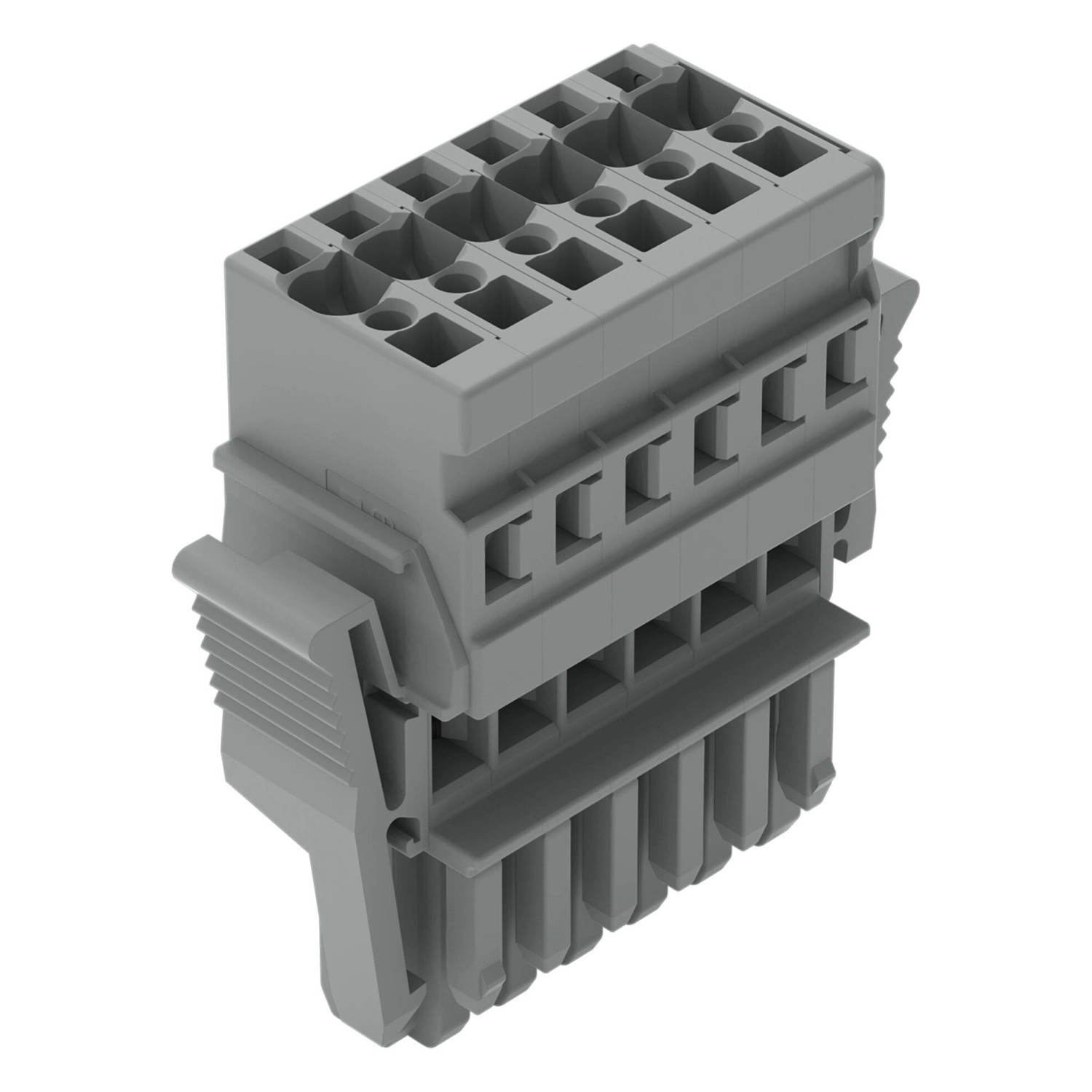

Wago 769-106/021-000 anyacsatlakozó, 6 pólusú, 4 mm², 5 mm, szürke
RRP:2 864 Ft/db
2 219 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
2 069 Ft/db
nettó 1 629 Ft/db
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Anyacsatlakozó, 769-es sorozat, CAGE CLAMP®. A Wago 769-106/021-000 anyacsatlakozó egyszerű és megbízható villamos szerelést tesz lehetővé. A vezetők csatlakoztatásakor 8–9 mm csupaszítási hosszt kell alkalmazni. A dugaszolható, sínre szerelhető sorkapcsokat elsősorban kapcsolóberendezésekben és vezérlőrendszerekben, például a vasúttechnikában használják. A sínre szerelhető sorkapcsok és a dugaszolható csatlakozók tulajdonságait egyesítik, rugalmas és megbízható vezetékezési rendszert alkotva. A változtatható vezetékezési rendszer lehetővé teszi az előzetes összeállítást, ami időt és költséget takarít meg a gyártás, a szerelés, az üzemeltetés és a karbantartás során. A termék vezetékcsatlakozó kapcsokkal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás a csatlakozástechnika és a villamos összeköttetések területének vezető, ipari szabványként alkalmazott megoldása. Méretei: 45 × 45,2 × 18,3 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet a vezető típusától függően 0,08–4 mm². Legfeljebb 6 potenciál egyszerű csatlakoztatása. Az anyacsatlakozó/aljzat kezelőszerszámmal működtethető. Kezelőszerszámos működtetés. 6 csatlakozási pont. Kompakt méretek. Biztonságos és gyors szerelés.
A Wago 769-106/021-000 szürke, 6 pólusú X-COM anyacsatlakozó CAGE CLAMP® csatlakozással, oldalsó zárófüllel és 5 mm modulszélességgel készül. Névleges keresztmetszete 4 mm²; tömör és finom elemi szálas rézvezetékből 0,08–4 mm² fogadható, felső bekötéssel és 8–9 mm csupaszolási hosszal.
Villamos névleges adatok
| IEC/EN61984; III/3 | 500 V; 6 kV; 32 A |
|---|---|
| IEC/EN61984; III/2 és II/2 | Nincs névleges érték megadva |
Csatlakozás és mechanikai tulajdonságok
| Oldalsó rögzítőfül | Igen |
|---|---|
| Pólusszám | 6 |
| Összes csatlakozási pont száma | 6 |
| Összes potenciál száma | 6 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² / 28–12 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Huzalozási irány | Felső bekötés |
| Változtatható kódolás | Igen |
| Közvetlen földelési pont DIN kalapsínhez, furathoz vagy készülékházhoz | Nincs |
| Jelölési szint | Oldalsó jelölés |
| Csavarodás elleni védelem | Igen |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Védelem hibás bekötés ellen | Nincs |
| A lábtávolság vesztése nélkül dugaszolható | Igen |
Biztonsági és bekötési feltételek
| Feszültség és terhelés alatti kapcsolás | Az EN 61984 szerint tilos a megszakítóképesség nélküli dugaszolható csatlakozókat csatlakoztatni vagy bontani, amikor feszültség, illetve terhelés alatt állnak. |
|---|---|
| Érvéghüvelyes vezetékek feltétele | Érvéghüvelyes vezetékek esetén a vezeték névleges keresztmetszeténél egy mérettel kisebb méretű sorkapcsot kell használni. |
| Kódolási korlátozás | Az első és az utolsó kódolólábat nem szabad eltávolítani; további rögzítőfül nem használható. |
Méretek
| Szélesség, milliméterben megadva | 45 mm |
|---|---|
| Szélesség, inchben megadva | 1,795 inch |
| A szélességi értékek eltérése | A milliméteres és az inches szélességi érték nem egyezik meg pontosan egymás átváltott értékével. |
| Magasság | 45,2 mm / 1,78 inch |
| Mélység | 18,3 mm / 0,72 inch |
| Modulszélesség | 5 mm / 0,197 inch |
Anyagok és környezeti feltételek
| Szín | szürke |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,417 MJ |
| Halogénmentes | Igen |
| Tömeg | 20,6 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL-7626 |
|---|---|
| CCA | EN61984; 2190419.02 |
| CCA | IEC61984; NL-47799/A1 |
| CSA | C22.2; 1101144 |
| KEMA/KEUR | EN60947; 2190419.01 |
| UL | UL1977; E 45171 |
| UR | UL1059; E45172 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | EN60947; 20-HG1941090-PDA |
| DNV GL | TAE00001V2 |
Opcionális kiegészítők
| 769-402 | Áthidaló; szigetelt; szürke |
|---|---|
| 769-436 | Áthidaló fedél; 1 vezetékes anyacsatlakozóknak; 5 pólushoz; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/ szalag; sötétszürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG20; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ónozott; kék |
| 210-490 | Működtetőszerszám |
| 769-434 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 210-805 | Címkék; Smart Printer-hez; folyamatosan öntapadó; 6 x 15 mm; fehér |
| 210-805/000-002 | Címkék; Smart Printer-hez; folyamatosan öntapadó; 6 x 15 mm; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 210-831 | Jelölőszalagok; tekercselve; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; tekercselve; 3 mm széles; üres; Öntapadó; fehér |
| 210-834 | Jelölőszalagok; tekercselve; 5 mm széles; üres; Öntapadó; fehér |
| 769-431 | Rögzítőfül (kar); csatlakozóhüvelyekhez; 1 rész; 5 mm láb távolság; 2 pólusú; narancssárga |
| 769-430 | Rögzítőfül (kar); csatlakozóhüvelyekhez; 1 rész; 5 mm láb távolság; 2 pólusú; szürke |
| 769-1606 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 6 pólusú; szürke |
| 769-413 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 6-tól 9 pólusig; szürke |
Csomagolás
| Csomagolási mennyiség | 25 db |
|---|---|
| Csomagolás típusa | Doboz |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a csupaszolási hossz?
8–9 mm.
Mekkora a névleges árama?
IEC/EN61984 szerint, III/3 kategóriában 32 A, 500 V névleges feszültséggel és 6 kV névleges feszültségimpulzussal.
Mely kódolólábakat kell megőrizni?
Az első és az utolsó kódolólábat; további rögzítőfül nem használható.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Szín
szürke
Pólusszám
6
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
769-106/021-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
22,57 g/db
Cikkszám
4044918471534
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 769-106/021-000 anyacsatlakozó, 6 pólusú, 4 mm², 5 mm, szürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 769-106/021-000 |
| GTIN / EAN | 4044918471534 |
| Terméktípus | X-COM CAGE CLAMP anyacsatlakozó oldalsó zárófüllel |
Villamos névleges adatok
| IEC/EN61984; III/3 | 500 V; 6 kV; 32 A |
|---|---|
| IEC/EN61984; III/2 és II/2 | Nincs névleges érték megadva |
Csatlakozás és mechanikai tulajdonságok
| Oldalsó rögzítőfül | Igen |
|---|---|
| Pólusszám | 6 |
| Összes csatlakozási pont száma | 6 |
| Összes potenciál száma | 6 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtetőszerszámmal |
| Vezeték anyaga | Réz |
| Névleges keresztmetszet | 4 mm² / 12 AWG |
| Tömör vezeték | 0,08–4 mm² / 28–12 AWG |
| Finom elemi szálas vezeték | 0,08–4 mm² / 28–12 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Huzalozási irány | Felső bekötés |
| Változtatható kódolás | Igen |
| Közvetlen földelési pont DIN kalapsínhez, furathoz vagy készülékházhoz | Nincs |
| Jelölési szint | Oldalsó jelölés |
| Csavarodás elleni védelem | Igen |
| Érintkező típusa | Anyacsatlakozó/aljzat; vezetékhez |
| Védelem hibás bekötés ellen | Nincs |
| A lábtávolság vesztése nélkül dugaszolható | Igen |
Biztonsági és bekötési feltételek
| Feszültség és terhelés alatti kapcsolás | Az EN 61984 szerint tilos a megszakítóképesség nélküli dugaszolható csatlakozókat csatlakoztatni vagy bontani, amikor feszültség, illetve terhelés alatt állnak. |
|---|---|
| Érvéghüvelyes vezetékek feltétele | Érvéghüvelyes vezetékek esetén a vezeték névleges keresztmetszeténél egy mérettel kisebb méretű sorkapcsot kell használni. |
| Kódolási korlátozás | Az első és az utolsó kódolólábat nem szabad eltávolítani; további rögzítőfül nem használható. |
Méretek
| Szélesség, milliméterben megadva | 45 mm |
|---|---|
| Szélesség, inchben megadva | 1,795 inch |
| A szélességi értékek eltérése | A milliméteres és az inches szélességi érték nem egyezik meg pontosan egymás átváltott értékével. |
| Magasság | 45,2 mm / 1,78 inch |
| Mélység | 18,3 mm / 0,72 inch |
| Modulszélesség | 5 mm / 0,197 inch |
Anyagok és környezeti feltételek
| Szín | szürke |
|---|---|
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Tűzterhelés | 0,417 MJ |
| Halogénmentes | Igen |
| Tömeg | 20,6 g |
| Feldolgozási hőmérséklet | -35 … +85 °C |
| Folyamatos működési hőmérséklet | -60 … +105 °C |
Tanúsítványok és nyilatkozatok
| CCA | EN60947; NTR NL-7626 |
|---|---|
| CCA | EN61984; 2190419.02 |
| CCA | IEC61984; NL-47799/A1 |
| CSA | C22.2; 1101144 |
| KEMA/KEUR | EN60947; 2190419.01 |
| UL | UL1977; E 45171 |
| UR | UL1059; E45172 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | EN60947; 20-HG1941090-PDA |
| DNV GL | TAE00001V2 |
Opcionális kiegészítők
| 769-402 | Áthidaló; szigetelt; szürke |
|---|---|
| 769-436 | Áthidaló fedél; 1 vezetékes anyacsatlakozóknak; 5 pólushoz; szürke |
| 210-136 | Ellenőrződugó; 2 mm Ø; 500 mm-es kábellel; piros |
| 769-470 | Érszigetelő stop; 0,08 ... 0,2 mm² "t" (0,14 mm² "f-sz"); 5 darab/szalag; fehér |
| 769-471 | Érszigetelő stop; 0,25 … 0,5 mm²; 5 darab/szalag; világosszürke |
| 769-472 | Érszigetelő stop; 0,75 … 1 mm²; 5 darab/ szalag; sötétszürke |
| 216-301 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ónozott; sárga |
| 216-302 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ónozott; világos türkiz |
| 216-201 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ónozott; elektronikai réz; DIN 46228 szerint, 4/09.90 rész; fehér |
| 216-101 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-202 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ónozott; szürke |
| 216-102 | Érvéghüvely; Hüvely 0,75 mm² / AWG20; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-103 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ónozott |
| 216-203 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ónozott; piros |
| 216-104 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ónozott; ezüstszínű |
| 216-204 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ónozott; fekete |
| 216-206 | Érvéghüvely; Hüvely 2,5 mm² / AWG14; szigetelt; elektro-ónozott; kék |
| 210-490 | Működtetőszerszám |
| 769-434 | Működtetőszerszám; szigetelőanyagból készült; egyirányú; fehér |
| 280-415 | Figyelmeztető fedél; 5 sorkapocsnak; villámjellel, fekete; sárga |
| 210-805 | Címkék; Smart Printer-hez; folyamatosan öntapadó; 6 x 15 mm; fehér |
| 210-805/000-002 | Címkék; Smart Printer-hez; folyamatosan öntapadó; 6 x 15 mm; sárga |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 210-831 | Jelölőszalagok; tekercselve; 2,3 mm széles; üres; Öntapadó; fehér |
| 210-832 | Jelölőszalagok; tekercselve; 3 mm széles; üres; Öntapadó; fehér |
| 210-834 | Jelölőszalagok; tekercselve; 5 mm széles; üres; Öntapadó; fehér |
| 769-431 | Rögzítőfül (kar); csatlakozóhüvelyekhez; 1 rész; 5 mm láb távolság; 2 pólusú; narancssárga |
| 769-430 | Rögzítőfül (kar); csatlakozóhüvelyekhez; 1 rész; 5 mm láb távolság; 2 pólusú; szürke |
| 769-1606 | Tehermentesítő készülékház; anya-, apacsatlakozóknak; 2 rész; 5 mm láb távolság; 6 pólusú; szürke |
| 769-413 | Tehermentesítő lap; anya-, apacsatlakozóknak; 1 rész; 5 mm láb távolság; 6-tól 9 pólusig; szürke |
Csomagolás
| Csomagolási mennyiség | 25 db |
|---|---|
| Csomagolás típusa | Doboz |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
Termékbesorolások
| UNSPSC | 39121409 |
|---|
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.04.29. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 769-106/021-000 anyacsatlakozó, 6 pólusú, 4 mm², 5 mm, szürke használati útmutató
Biztonsági feltételek
Az EN 61984 szerint tilos a megszakítóképesség nélküli dugaszolható csatlakozókat csatlakoztatni vagy bontani, amikor feszültség, illetve terhelés alatt állnak.
Vezeték előkészítése
Rézvezetékhez a csupaszolási hossz 8–9 mm. Tömör és finom elemi szálas vezetékből 0,08–4 mm² / 28–12 AWG csatlakoztatható.
Vezeték csatlakoztatása
A vezetéket működtetőszerszámmal helyezheted be és távolíthatod el. A vezetékhez képest 90°-os működtetés is lehetséges.
Érvéghüvelyes vezetékek esetén a vezeték névleges keresztmetszeténél egy mérettel kisebb méretű sorkapcsot kell használni.
Közösítés
Az egyvezetékes anyacsatlakozót mini rövidrezáró áthidalókkal közösítheted.
Kódolás
A kódolólábat vagy kódolólábakat vágószerszámmal távolítsd el. Az első és az utolsó kódolólábat ne távolítsd el, és ne használj további rögzítőfület.
Rögzítőfül
A rögzítőfül zárható és kioldható.
Tehermentesítő
Az anyacsatlakozót a tehermentesítő laphoz csatlakoztatott vezetékköteggel együtt távolíthatod el.
Jelölés
A CAGE CLAMP® anyacsatlakozót Mini-WSB Quick jelölőkkel jelölheted.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
