Wago 753-653 RS-485 soros interfészmodul, 9600 baud, paritás nélkül, 8 adatbit és 1 stopbit, full-duplex
RRP:248 767 Ft
246 280 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
214 500 Ft
nettó 168 898 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Az I/O modul soros interfésze az RS-485 interfésszel rendelkező eszközökhöz csatlakozik. Az interfész a TIA/EIA-485-A és DIN 66259 szabványoknak megfelelve működik. A csatlakoztatott eszköz a terepibusz-csatolón keresztül közvetlenül kommunikál a vezérlőegységgel. Az aktív kommunikációs csatorna a magasabb szintű terepibusz-rendszerektől függetlenül működik, így full-duplex üzemmódot tesz lehetővé egészen 9600 baudig. Az RS-485 interfész az elektromosan leválasztott jelek révén nagymértékű védettséget biztosít az elektromágneses zavarokkal szemben. Az árnyékolás közvetlenül a DIN kalapsínhez csatlakozik.

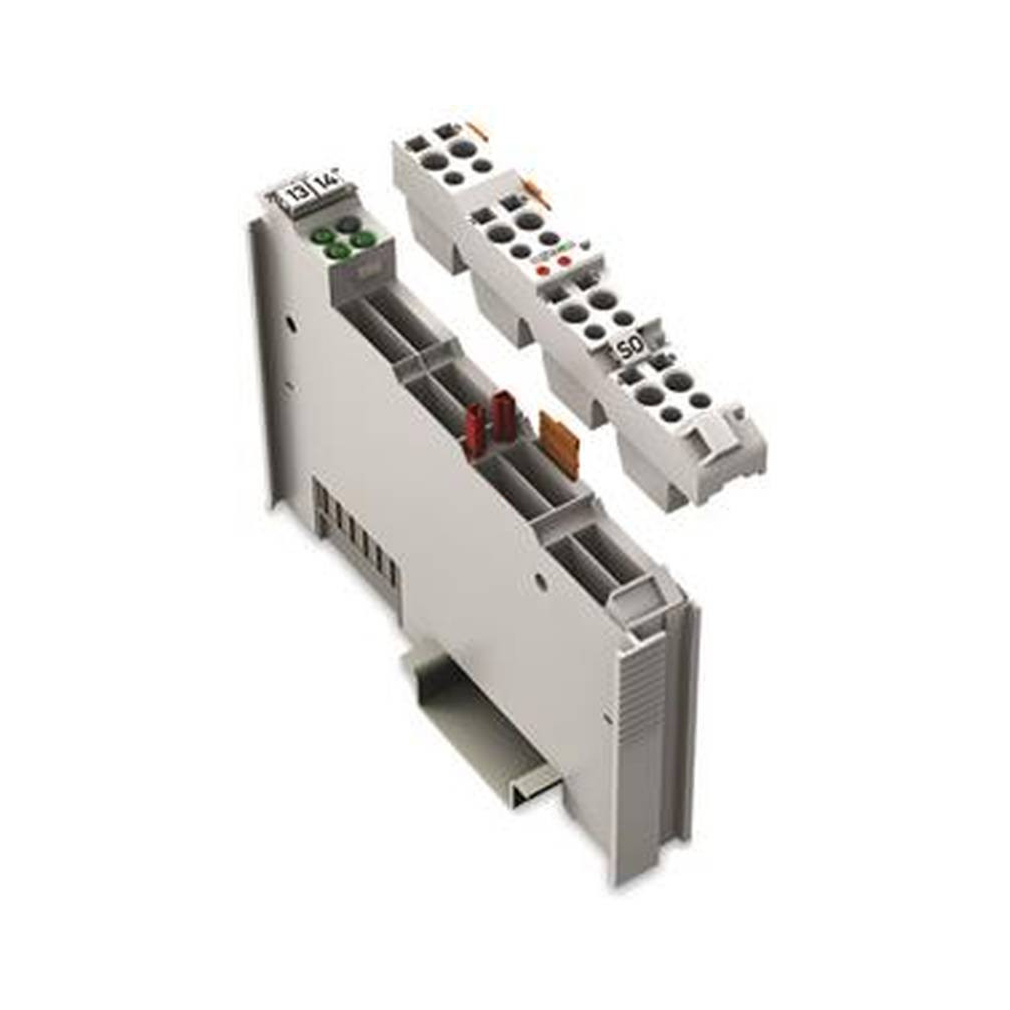

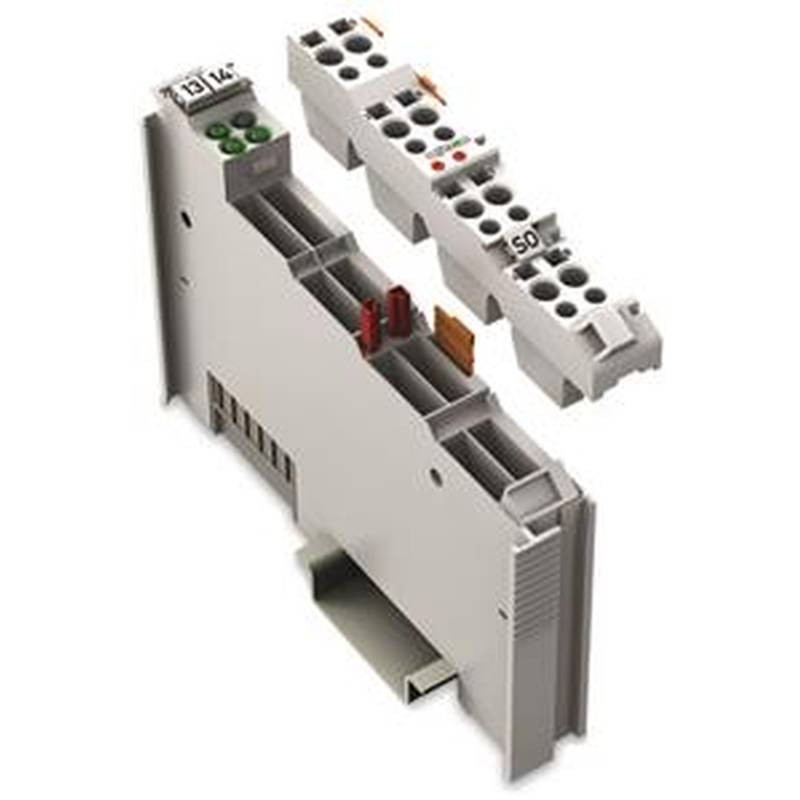

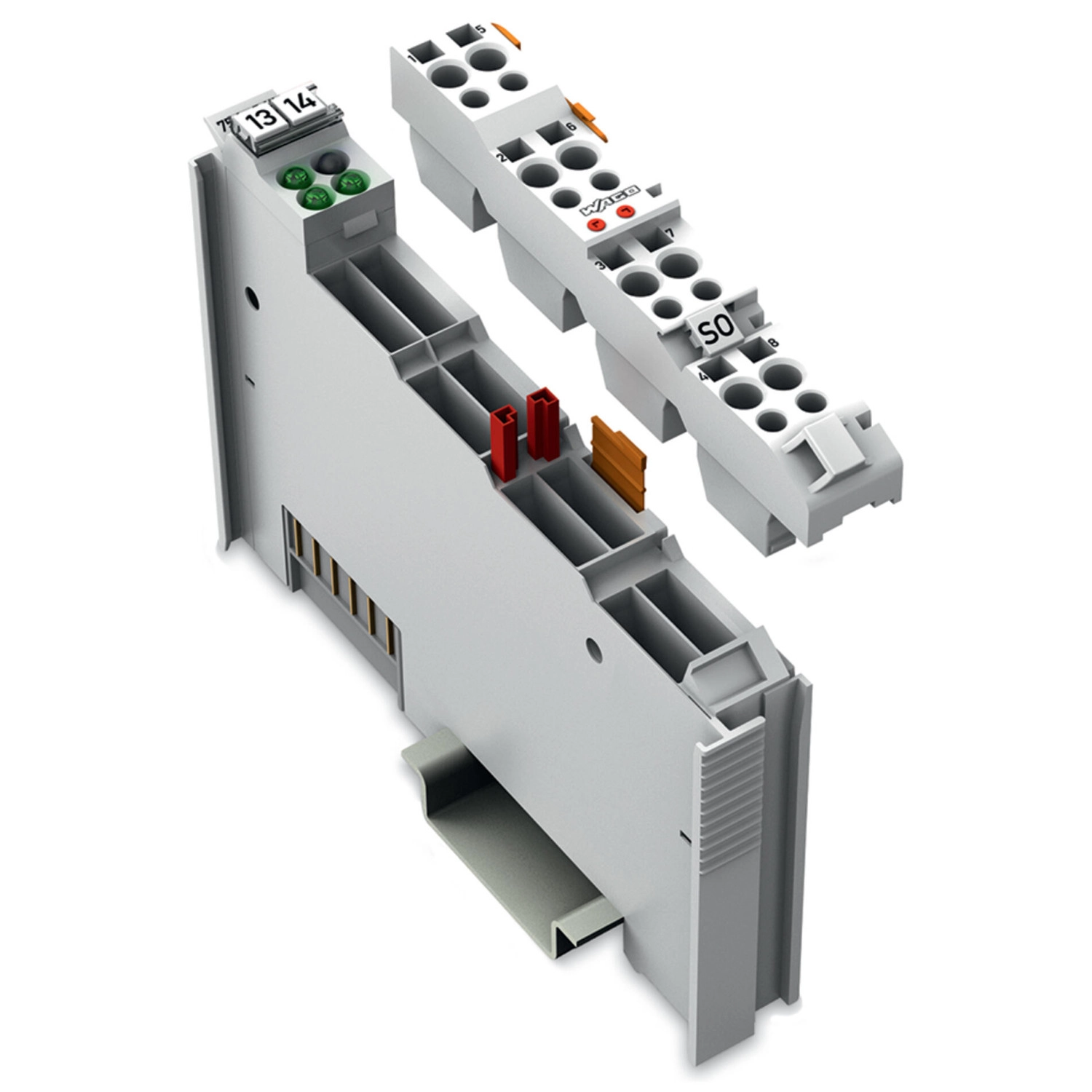

A Wago 753-653 RS-485 soros interfészmodul 9600 baud átviteli sebességgel, paritás nélkül, 8 adatbittel és 1 stopbittel. Teljes duplex adatátvitelt és elektromosan leválasztott jelkapcsolatot ad; árnyékolása közvetlenül a DIN-sínhez kapcsolódik. A dugaszolható csatlakozó és a kódolóláb nincs a szállítási körben; a szükséges csatlakozó a 753-110.
Soros interfész műszaki adatai
| Jel típusa | RS-422 / RS-485 |
|---|---|
| Baud ráta | 9,6 kBd |
| Bit átvitel | ISO 8482 / DIN 66259 - 4 |
| Átviteli csatornák | 1 TxD / 1 RxD, teljes duplex |
| Hossz | kb. 1000 m csavart érpár |
| Adat szélesség | 1 x 24 bites bemenet/kimenet (3 byte-os felhasználói adat); 1 x 8 bites vezérlés/státusz |
| Paritás | Nincs |
| Adat bitek száma | 8 |
| Stop bitek száma | 1 |
| Puffer | 120 byte-os bemenet / 16 byte-os kimenet |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Energiafogyasztás (5 V rendszerellátás) | 65 mA |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | LED (A, B, D) zöld: működés, TxD, RxD |
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | dugaszolható |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,799 MJ |
| Tömeg | 40 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |

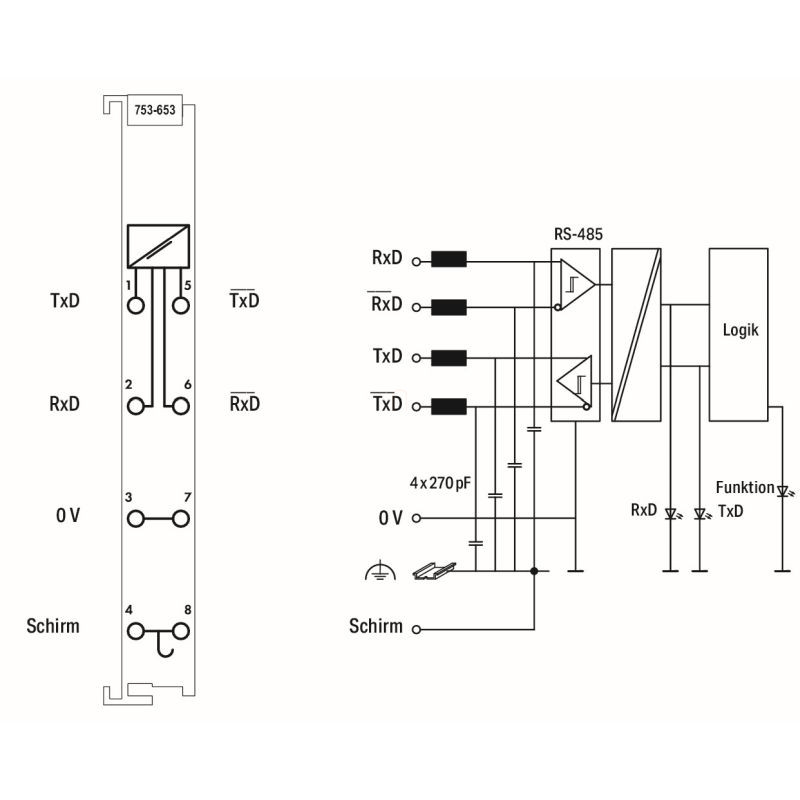

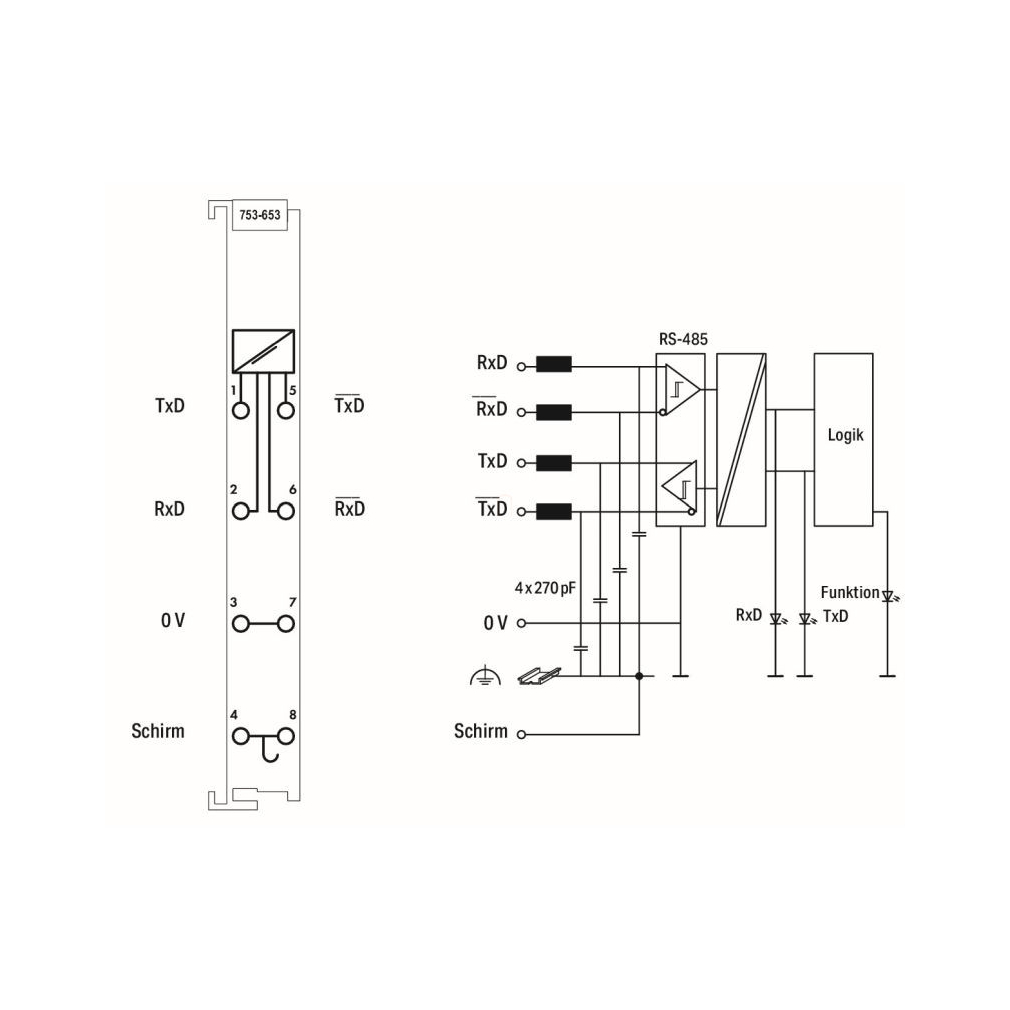

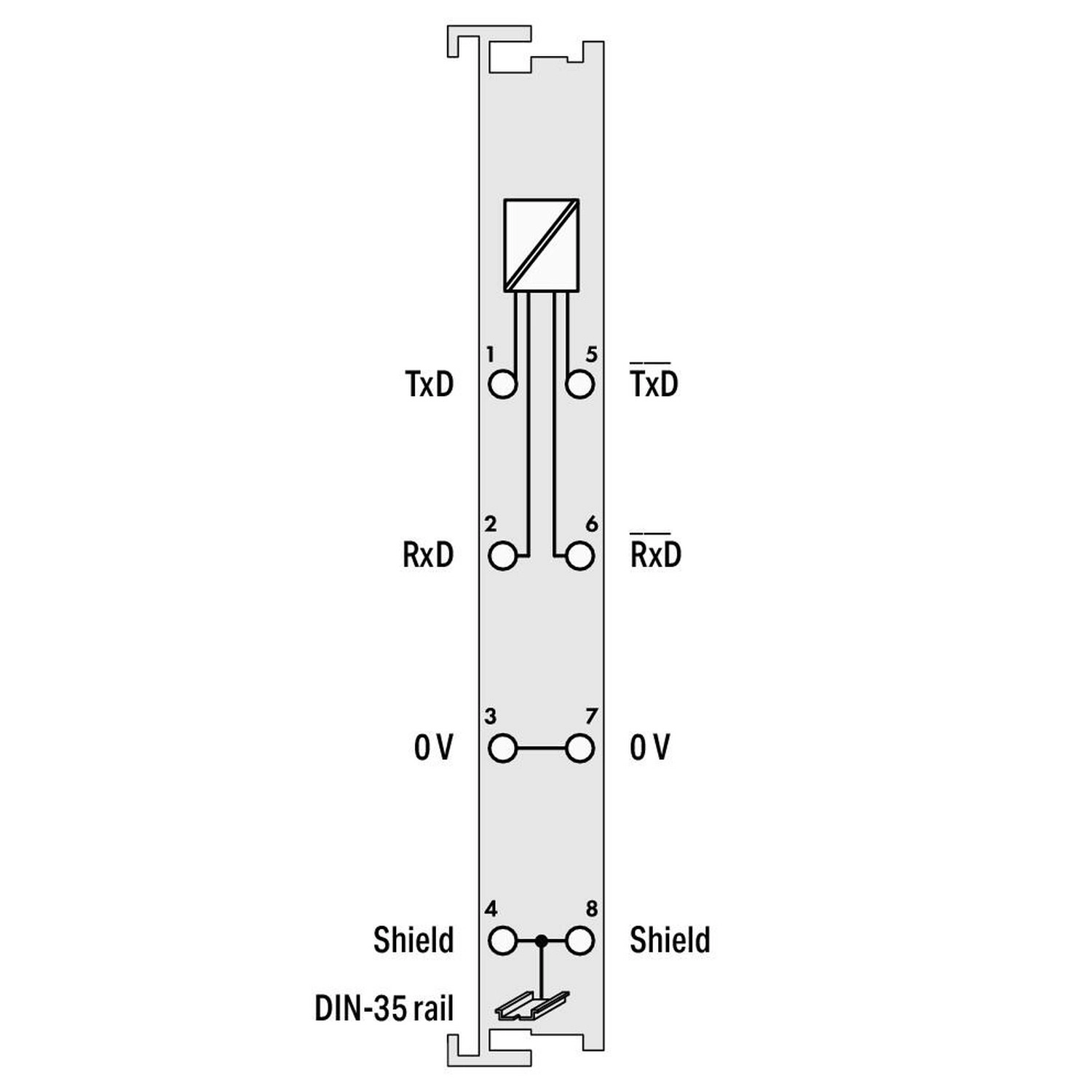

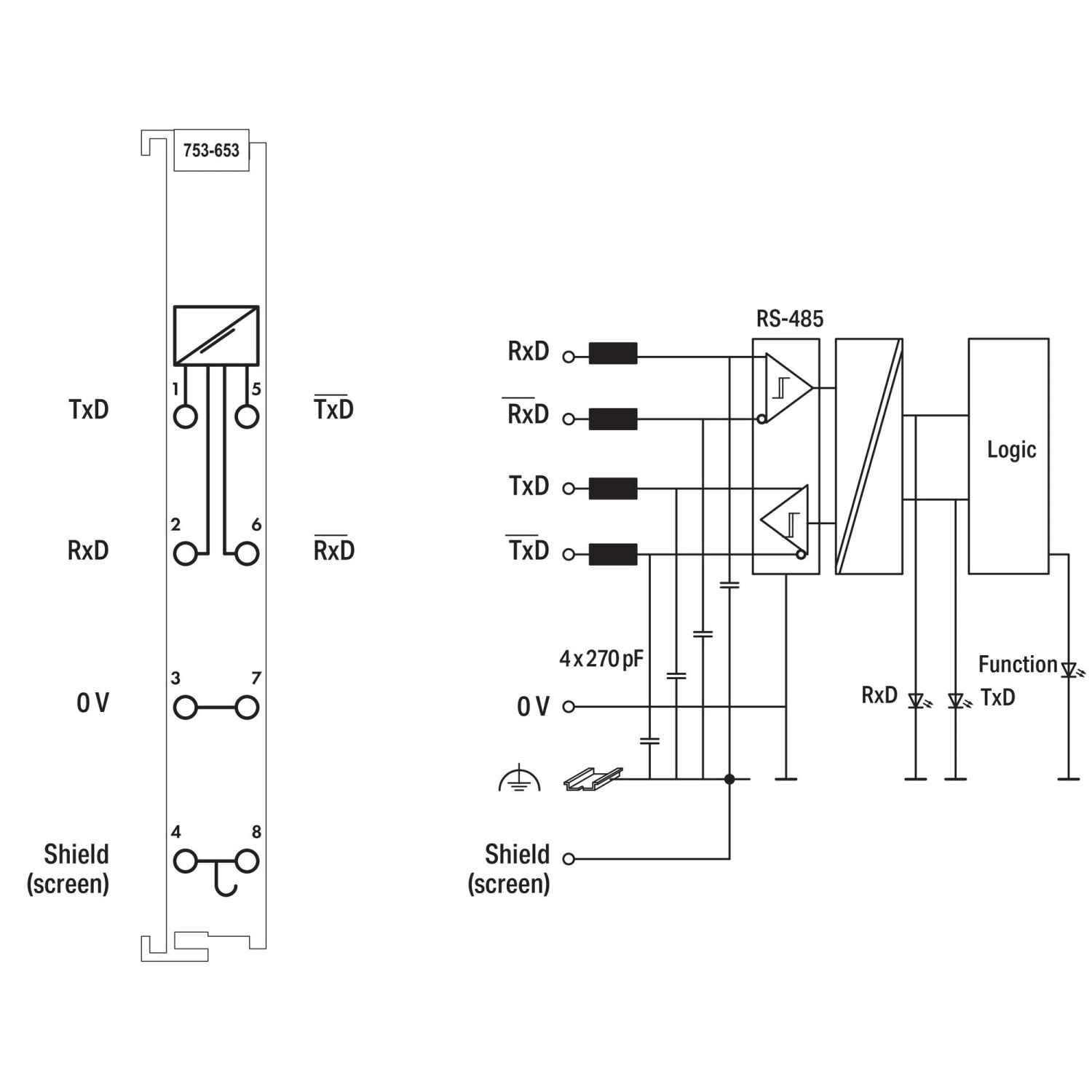

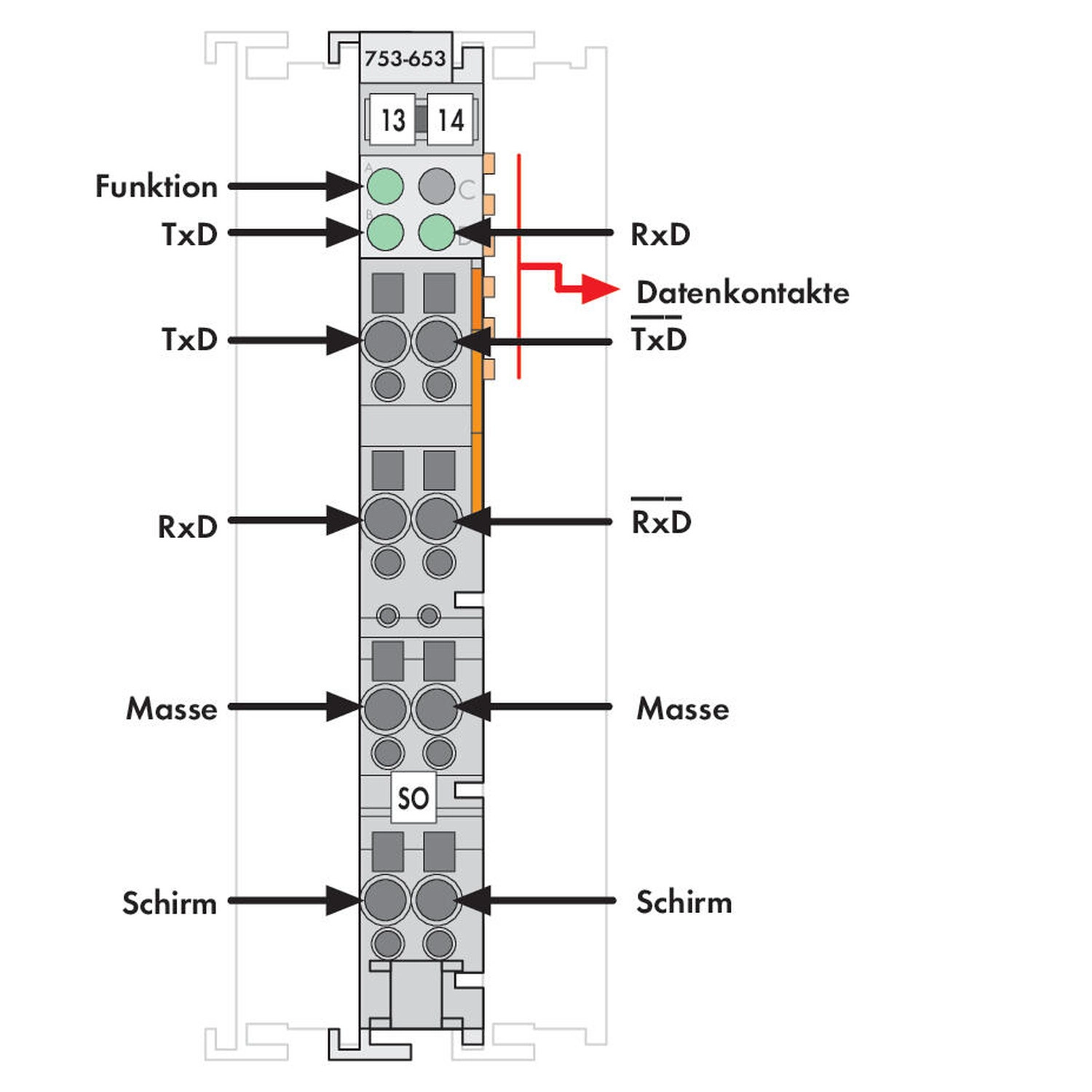

Kapocskiosztás
| 1 / 5 | TxD / inverz TxD |
|---|---|
| 2 / 6 | RxD / inverz RxD |
| 3 / 7 | Közös földpotenciál |
| 4 / 8 | Árnyékolás; közvetlen kapcsolat a DIN-sínnel |
Kezelési műveletek
| Szakértelem és elhelyezés | A telepítést és üzembe helyezést megfelelően képzett villamos szakember végezze. A nyitott készüléket megfelelő kiegészítő burkolatba, száraz beltéri környezetbe építsd; hozzáférést csak feljogosított személynek adj. |
|---|---|
| Feszültségmentesítés | Szerelés, bekötés, hibakeresés és karbantartás előtt minden tápellátást válassz le, ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen visszakapcsolást. |
| Érintkezők védelme | Ne érintsd a tápsínérintkezőket, ne tedd a modult az adat- vagy tápsínérintkezőkre. Sérült készüléket cserélj; kontakt sprayt ne használj. Gondoskodj az elektrosztatikus kisülés elleni védelemről. |
| Vezetékbekötés | Kapocspontonként egy vezetéket csatlakoztass. A működtetőszerszámot egyenesen helyezd a csatlakozási pont fölötti téglalap alakú nyílásba, told a vezetéket a kerek vezetéknyílásba, majd vedd ki a szerszámot. |
| Rendszerfeltételek | Tartsd be a teljes csomópont rendszer- és terepi tápjának áramkorlátait; szükség esetén külön betápmodult használj. Gondoskodj megfelelő földelésről, túlterhelés-védelemről és a jel-, adat- és teljesítményvezetékek térbeli szétválasztásáról. A teljes rendszer és a termék kézikönyvének előírásait együtt kell alkalmazni. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency - MSIP-REM-W43-SIM750 |
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. - 13453/E0 BV |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Szükséges kiegészítők
| 753-110 | Dugó |
|---|
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 753-150 | 753 sorozat kódoló láb |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 4-metil-1,2-ciklohexán-dikarbonsav-anhidrid; Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Austria | 515526d4-4dc8-428b-9b90-38def62569b1 |
| SCIP; Belgium | 59fa7f5a-e199-42b2-8e54-3fd2bd86241b |
| SCIP; Bulgaria | f2b5af18-707e-4ba9-a10f-9fafb8ac48d9 |
| SCIP; Czech Republic | 99850655-ed35-4df2-8e78-c75f840cfabc |
| SCIP; Denmark | 75e1f966-cda3-418c-b22f-9e87ca2bf130 |
| SCIP; Finland | c43300df-ccd4-4294-86a6-beea2280d8a4 |
| SCIP; France | d9914229-f811-483f-879c-e6f53421a442 |
| SCIP; Germany | dd92e9a0-75be-4b16-b5d7-0067344af4e7 |
| SCIP; Hungary | f66ca830-eaf1-42a7-a57f-24ffc4a22d0a |
| SCIP; Italy | 1f279d8d-f4c1-4256-b29a-9a0f1fb4023b |
| SCIP; Netherlands | 135adcde-1ecb-4aa6-a77e-b0b244cb8d5c |
| SCIP; Poland | 766db984-9520-4efd-ac9a-d932860fa123 |
| SCIP; Romania | a8d01af7-ac53-4798-95bf-61987a57a67b |
| SCIP; Sweden | 4b0ee2f6-52a3-4960-baa8-388434aa0d6e |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Melyik csatlakozó szükséges hozzá?
A 753-110; a dugaszolható csatlakozó és a kódolóláb nincs a csomagban.
Milyen vezetéket fogad?
Tömör és finom elemi szálas rézvezetéket, 0,08–2,5 mm² / 28–14 AWG tartományban, 9–10 mm csupaszolással.
Mekkora a működési hőmérséklete?
0 … +55 °C; a tárolási tartomány −40 … +85 °C.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
753-653
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
40 g/db
Cikkszám
4045454565268
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 753-653 RS-485 soros interfészmodul, 9600 baud, paritás nélkül, 8 adatbit és 1 stopbit, full-duplex műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 753-653 |
| GTIN / EAN | 4045454565268 |
| Terméktípus | RS-485 soros interfészmodul, 9600 baud, 8N1 |
Soros interfész műszaki adatai
| Jel típusa | RS-422 / RS-485 |
|---|---|
| Baud ráta | 9,6 kBd |
| Bit átvitel | ISO 8482 / DIN 66259 - 4 |
| Átviteli csatornák | 1 TxD / 1 RxD, teljes duplex |
| Hossz | kb. 1000 m csavart érpár |
| Adat szélesség | 1 x 24 bites bemenet/kimenet (3 byte-os felhasználói adat); 1 x 8 bites vezérlés/státusz |
| Paritás | Nincs |
| Adat bitek száma | 8 |
| Stop bitek száma | 1 |
| Puffer | 120 byte-os bemenet / 16 byte-os kimenet |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Energiafogyasztás (5 V rendszerellátás) | 65 mA |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | LED (A, B, D) zöld: működés, TxD, RxD |
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | dugaszolható |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,799 MJ |
| Tömeg | 40 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Kapocskiosztás
| 1 / 5 | TxD / inverz TxD |
|---|---|
| 2 / 6 | RxD / inverz RxD |
| 3 / 7 | Közös földpotenciál |
| 4 / 8 | Árnyékolás; közvetlen kapcsolat a DIN-sínnel |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency - MSIP-REM-W43-SIM750 |
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. - 13453/E0 BV |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Szükséges kiegészítők
| 753-110 | Dugó |
|---|
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 753-150 | 753 sorozat kódoló láb |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Termékcsoport | 15 (I/O-rendszer) |
|---|---|
| Származási ország | DE (Németország) |
| Vámtarifaszám | 85389099990 |
Termékbesorolások
| UNSPSC | 43201404 |
|---|---|
| eCl@ss 10.0 | 27-24-26-08 |
| eCl@ss 9.0 | 27-24-26-08 |
| ETIM 9.0 | EC001604 |
| ETIM 10.0 | EC001604 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 4-metil-1,2-ciklohexán-dikarbonsav-anhidrid; Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Austria | 515526d4-4dc8-428b-9b90-38def62569b1 |
| SCIP; Belgium | 59fa7f5a-e199-42b2-8e54-3fd2bd86241b |
| SCIP; Bulgaria | f2b5af18-707e-4ba9-a10f-9fafb8ac48d9 |
| SCIP; Czech Republic | 99850655-ed35-4df2-8e78-c75f840cfabc |
| SCIP; Denmark | 75e1f966-cda3-418c-b22f-9e87ca2bf130 |
| SCIP; Finland | c43300df-ccd4-4294-86a6-beea2280d8a4 |
| SCIP; France | d9914229-f811-483f-879c-e6f53421a442 |
| SCIP; Germany | dd92e9a0-75be-4b16-b5d7-0067344af4e7 |
| SCIP; Hungary | f66ca830-eaf1-42a7-a57f-24ffc4a22d0a |
| SCIP; Italy | 1f279d8d-f4c1-4256-b29a-9a0f1fb4023b |
| SCIP; Netherlands | 135adcde-1ecb-4aa6-a77e-b0b244cb8d5c |
| SCIP; Poland | 766db984-9520-4efd-ac9a-d932860fa123 |
| SCIP; Romania | a8d01af7-ac53-4798-95bf-61987a57a67b |
| SCIP; Sweden | 4b0ee2f6-52a3-4960-baa8-388434aa0d6e |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.28. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 753-653 RS-485 soros interfészmodul, 9600 baud, paritás nélkül, 8 adatbit és 1 stopbit, full-duplex használati útmutató
Kezelés
| Szakértelem és elhelyezés | A telepítést és üzembe helyezést megfelelően képzett villamos szakember végezze. A nyitott készüléket megfelelő kiegészítő burkolatba, száraz beltéri környezetbe építsd; hozzáférést csak feljogosított személynek adj. |
|---|---|
| Feszültségmentesítés | Szerelés, bekötés, hibakeresés és karbantartás előtt minden tápellátást válassz le, ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen visszakapcsolást. |
| Érintkezők védelme | Ne érintsd a tápsínérintkezőket, ne tedd a modult az adat- vagy tápsínérintkezőkre. Sérült készüléket cserélj; kontakt sprayt ne használj. Gondoskodj az elektrosztatikus kisülés elleni védelemről. |
| Vezetékbekötés | Kapocspontonként egy vezetéket csatlakoztass. A működtetőszerszámot egyenesen helyezd a csatlakozási pont fölötti téglalap alakú nyílásba, told a vezetéket a kerek vezetéknyílásba, majd vedd ki a szerszámot. |
| Rendszerfeltételek | Tartsd be a teljes csomópont rendszer- és terepi tápjának áramkorlátait; szükség esetén külön betápmodult használj. Gondoskodj megfelelő földelésről, túlterhelés-védelemről és a jel-, adat- és teljesítményvezetékek térbeli szétválasztásáról. A teljes rendszer és a termék kézikönyvének előírásait együtt kell alkalmazni. |
Kapocskiosztás
| 1 / 5 | TxD / inverz TxD |
|---|---|
| 2 / 6 | RxD / inverz RxD |
| 3 / 7 | Közös földpotenciál |
| 4 / 8 | Árnyékolás; közvetlen kapcsolat a DIN-sínnel |
Vezeték és környezet
Rézvezeték: 0,08–2,5 mm² / 28–14 AWG; csupaszolás 9–10 mm. Működés 0 … +55 °C, tárolás −40 … +85 °C. A termék-, rendszer- és Ex-alkalmazási dokumentáció teljes előírásait együtt kell betartani.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
