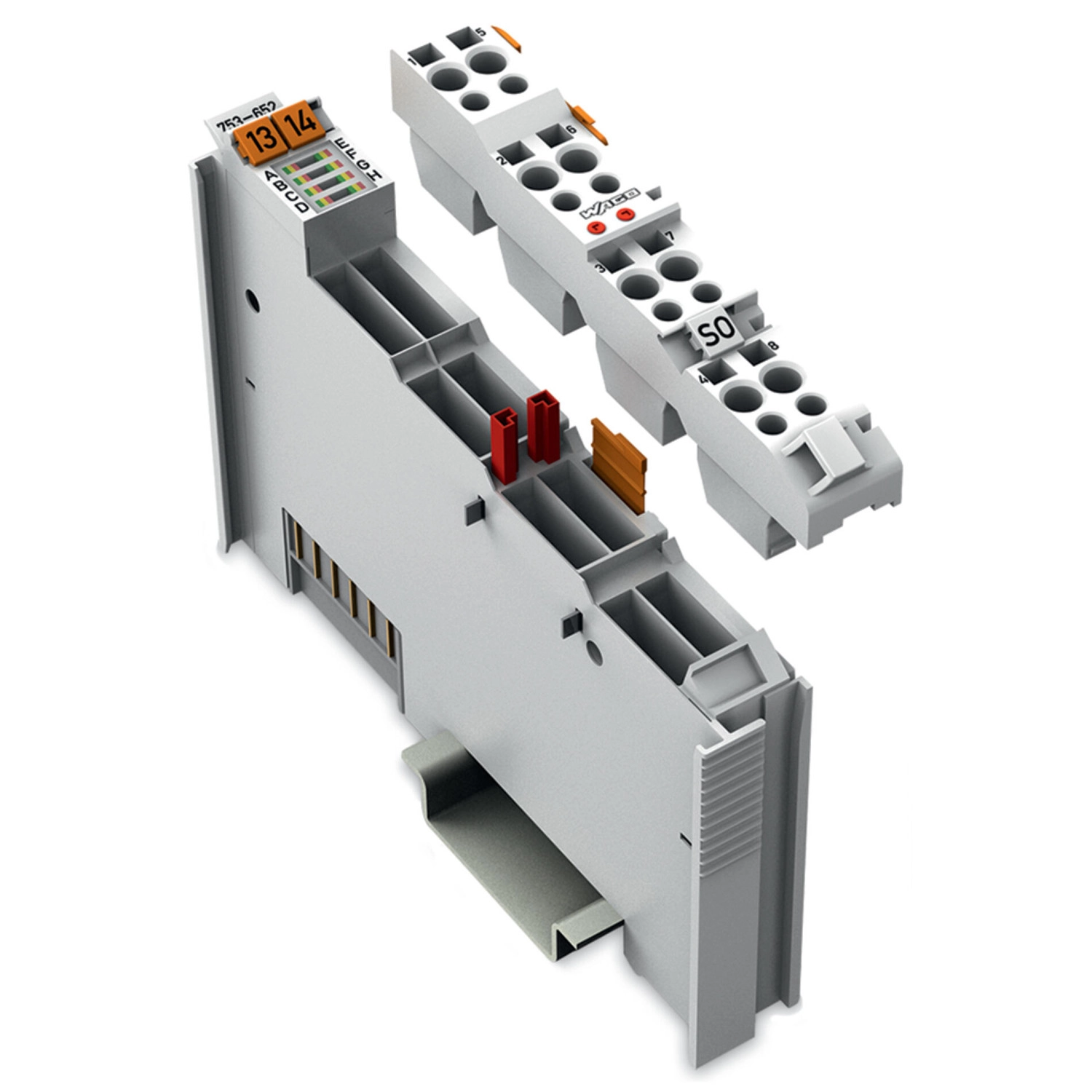

Wago 753-652 konfigurálható RS-232/RS-485/RS-422 soros interfészmodul, 2560 byte bemeneti és 512 byte kimeneti pufferrel
RRP:248 767 Ft
246 280 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
214 500 Ft
nettó 168 898 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
A soros interfész modul az RS-485/-422 vagy RS-232 C interfésszel rendelkező eszközöket a WAGO-I/O-System 750-hez csatlakoztatja. Továbbá egy gateway-t (átjárót) biztosít a soros interfész, és a WAGO I/O System 750 által támogatott terepibusz rendszer között. A modulnak nincs szüksége további, magasabb szintű protokollok használatára. A kiválasztott terepibusz master-rel való kommunikáció teljes mértékben átjárható, ami a soros interfész modulok széles körű alkalmazását teszi lehetővé. Amennyiben szükséges, akkor a kommunikációs protokollokat a terepibusz master-en keresztül konfigurálni lehet. Nagy mennyiségű adat esetén a 2560 byte-os bemeneti puffer biztosítja a megfelelő átviteli sebességet (baud ráta). Kisebb átviteli sebesség (baud ráta) esetén a kisebb prioritású feladatok során kapott adatok adatvesztés nélkül kerülnek kiértékelésre. Hosszabb adatsorok esetén az 512 byte-os kimeneti puffer biztosítja a gyors továbbítást. A modult WAGO-I/O-CHECK vagy GSD fájlokkal lehet konfigurálni. A rugalmasan változtatható átviteli sebességet (baud ráta) és az adatok sávszélességének kiválasztását egyaránt az alkalmazáshoz lehet igazítani.
A Wago 753-652 konfigurálható soros interfészmodul RS-232 vagy RS-485/-422 csatlakozású készülék és a WAGO-I/O-SYSTEM 750 közé. A 2560 byte-os bemeneti és 512 byte-os kimeneti puffer a soros adatátvitelt szolgálja; a paraméterezés WAGO-I/O-CHECK vagy megfelelő GSD-fájl segítségével végezhető. A dugaszolható csatlakozó és a kódolóláb nincs a szállítási körben; a szükséges csatlakozó a 753-110.
Soros interfész műszaki adatai
| Jel típusa | RS-232 RS-422 / RS-485 |
|---|---|
| Baud ráta | 300 Bd … 115,2 kBd |
| Bit átvitel | RS-485/-422: ISO 8482 / DIN 66259 - 4; RS-232: EIA/TIA-232-F |
| Átviteli csatornák | 1 TxD / 1 RxD, teljes duplex, félduplex |
| Hossz | RS-485/-422: kb. 1000 m (max.) csavart érpár, RS-232: 40 m (max.) |
| Adat szélesség | 1 x 46/1 x 22/1 x 6 byte-os bemenet/kimenet (paraméterezhető), 2 byte-os vezérlés/státusz |
| Paritás | Nincs/páratlan/páros |
| Adat bitek száma | 7/8, állítható |
| Stop bitek száma | 1/2, állítható |
| Puffer | 2560 byte-os bemenet / 512 byte-os kimenet |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Energiafogyasztás (5 V rendszerellátás) | 85 mA |
| Tápfeszültség (terepi) | 24 VDC; tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | LED (A-H) zöld/sárga/piros: működés, adási állapot, vételi állapot, hiba (megtelt puffer), RS aktív, aktív adatfolyam-vezérlés, 1. felhasználói LED, 0. felhasználói LED |
| Bejövő áthidalók száma | 2 |
| Kimenő áthidalók száma | 2 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69 mm / 2,717 inch |
| Mélység a DIN kalapsín felső részétől | 61,8 mm / 2,433 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | dugaszolható |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,749 MJ |
| Tömeg | 42,1 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61131-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61131-2, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |

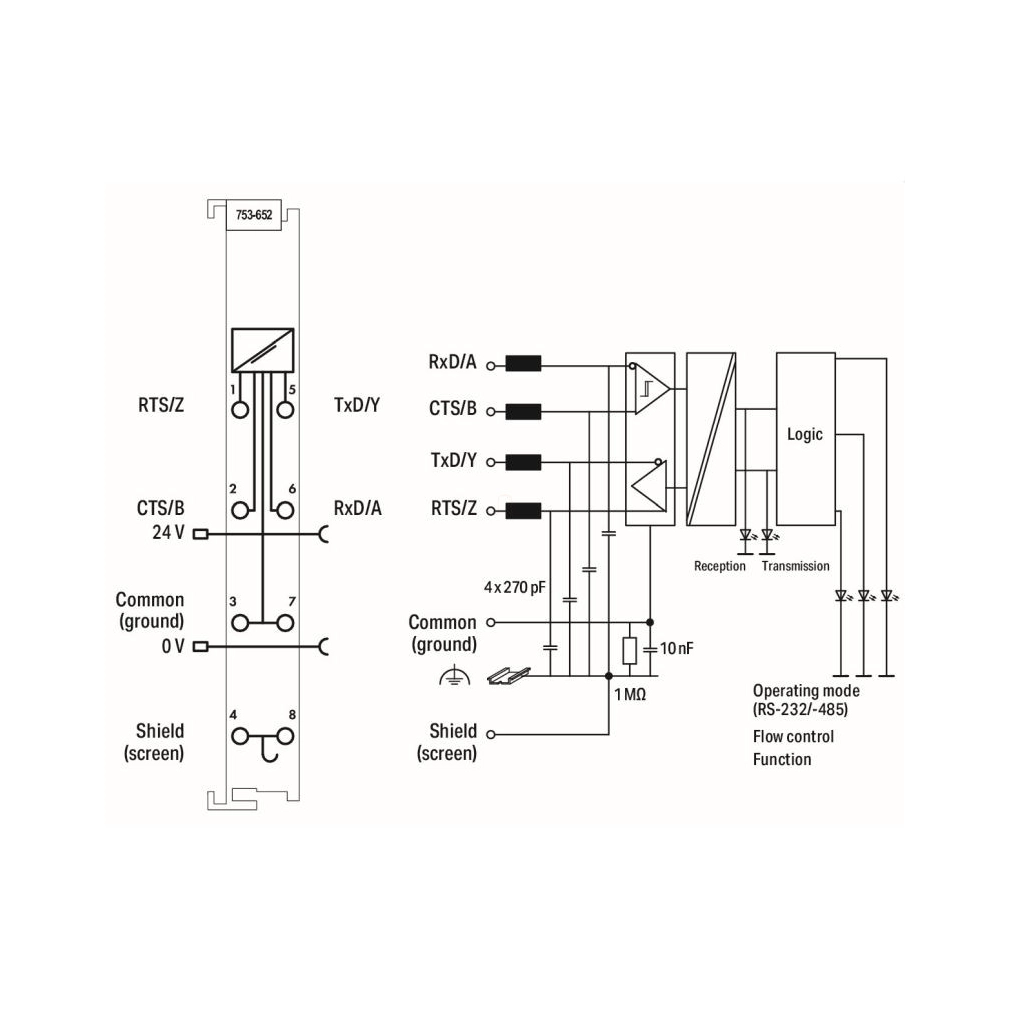

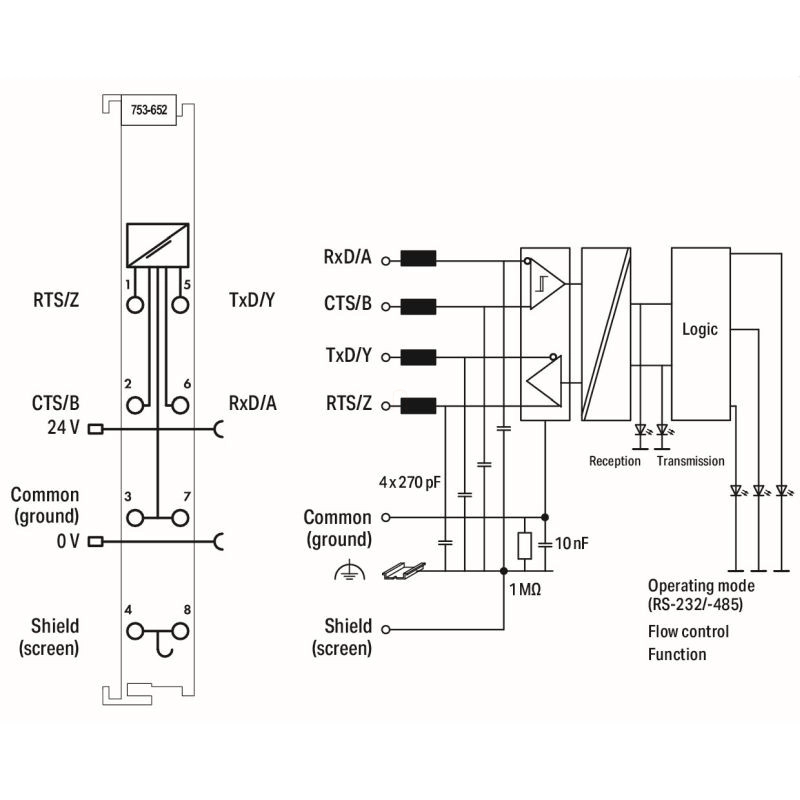

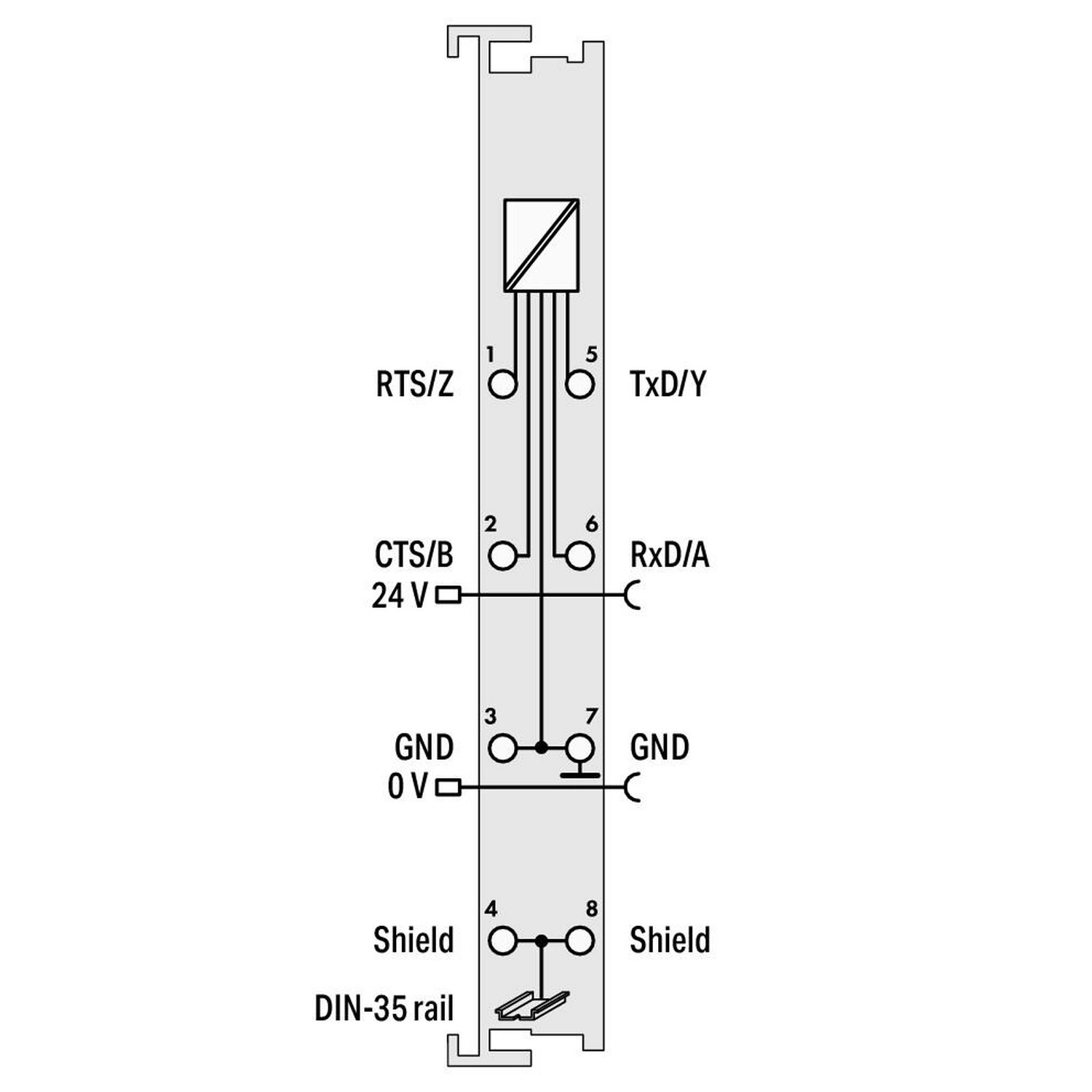

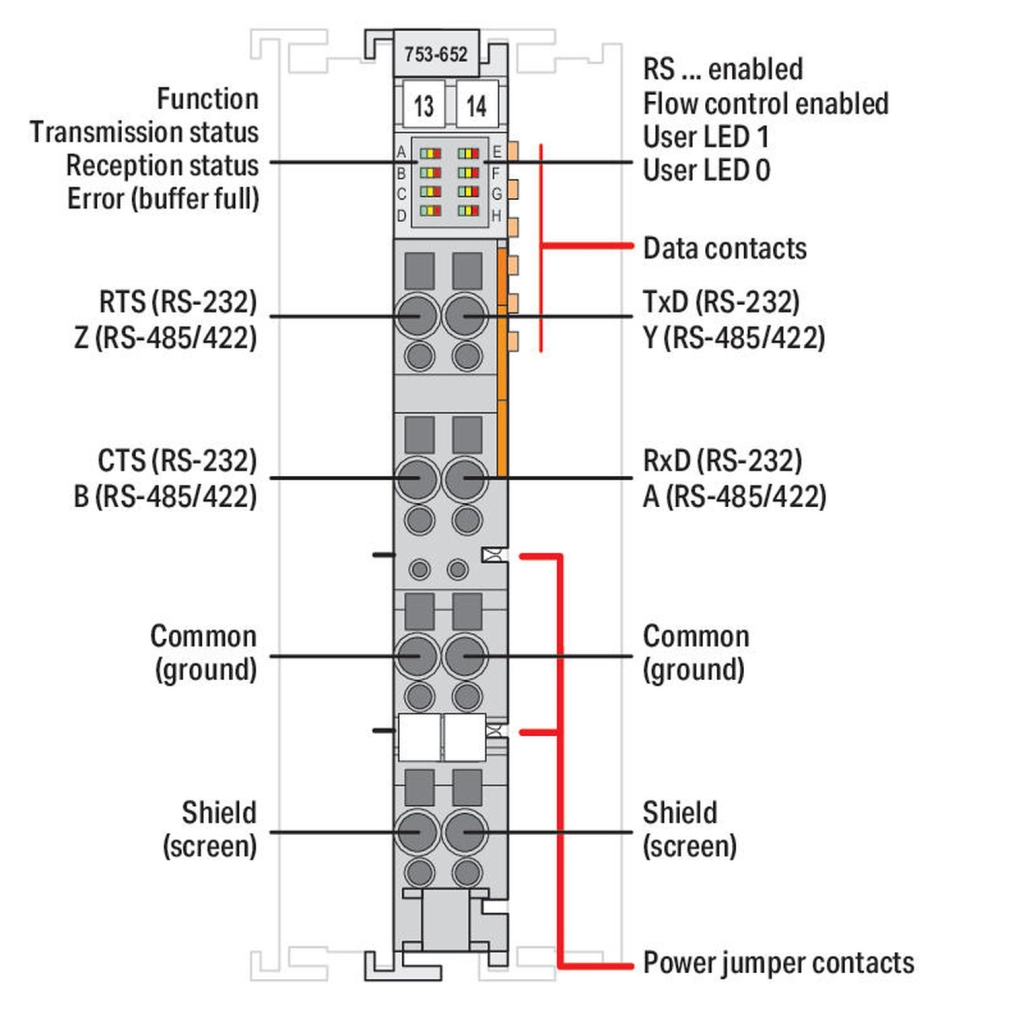

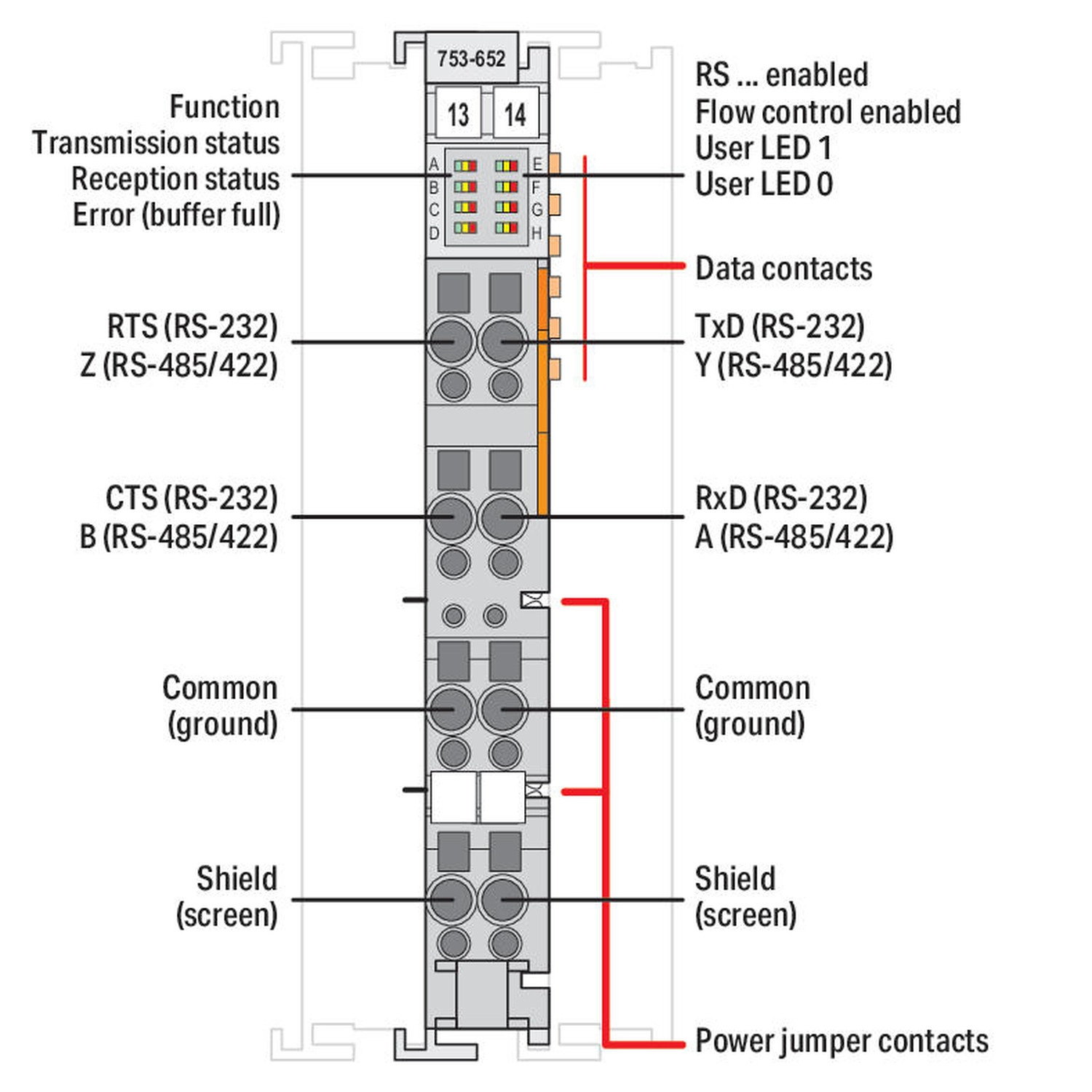

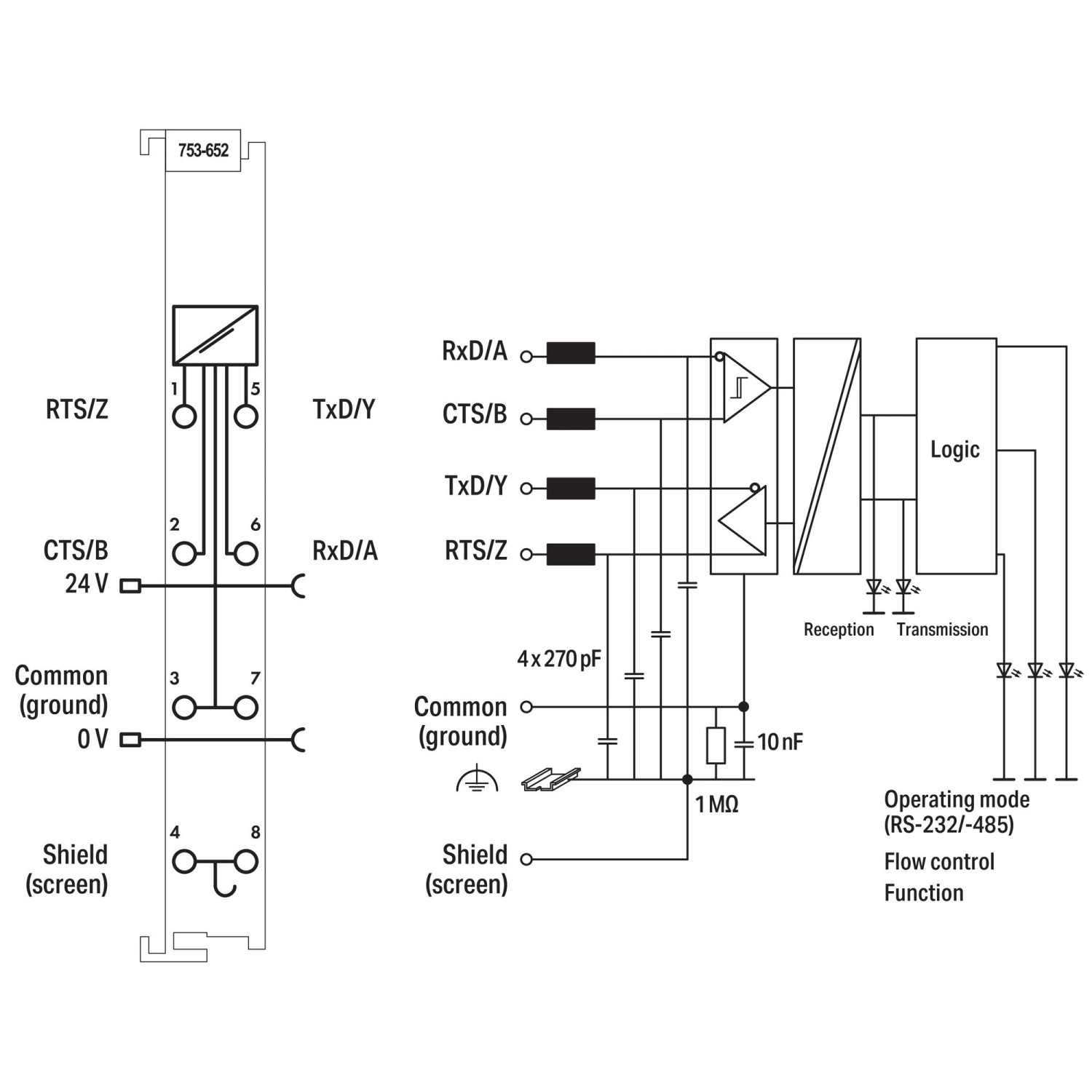

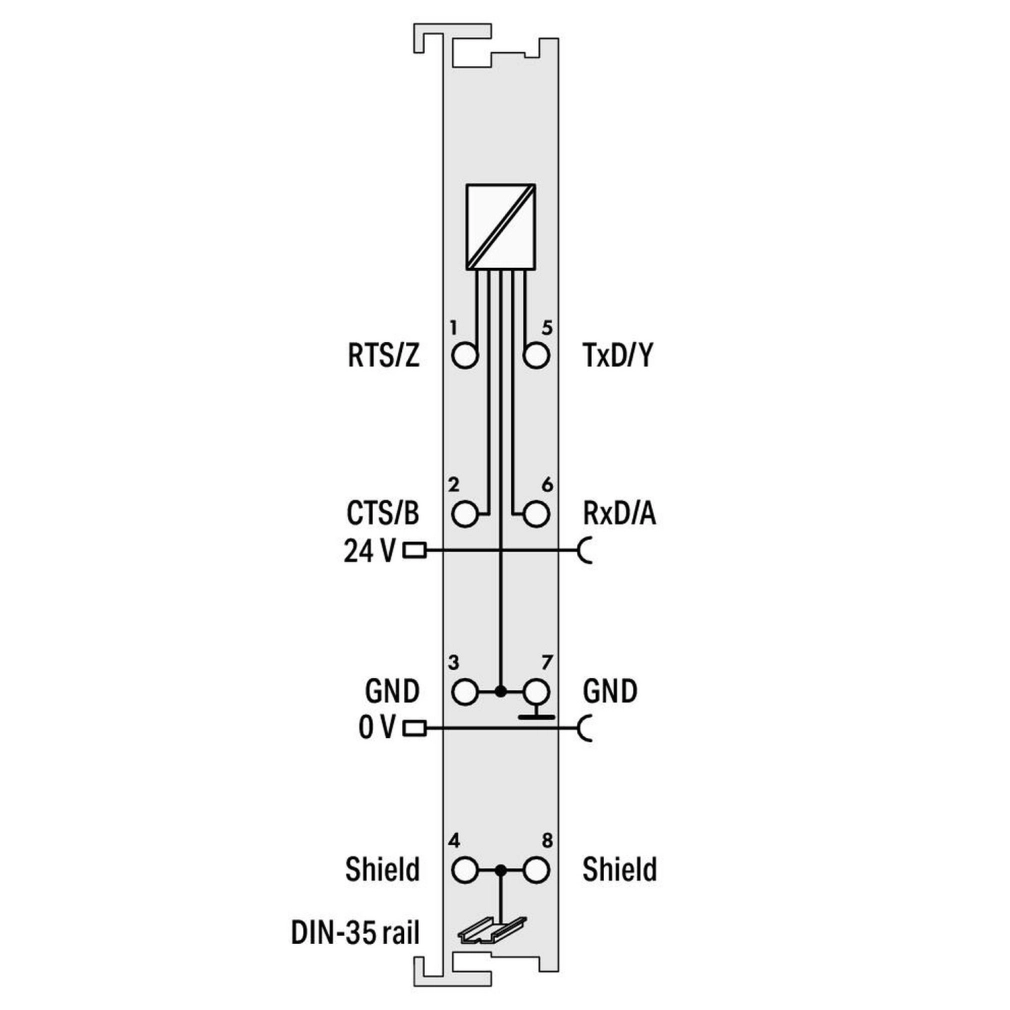

Kapocskiosztás
| 1 / 5 | RTS / TxD (RS-232); Z / Y (RS-485/-422) |
|---|---|
| 2 / 6 | CTS / RxD (RS-232); B / A (RS-485/-422) |
| 3 / 7 | Közös földpotenciál |
| 4 / 8 | Árnyékolás; közvetlen kapcsolat a DIN-sínnel |
Konfigurálás feltételei
| WAGO-I/O-CHECK minimális verzió; firmware < 03 | 3.3 |
|---|---|
| WAGO-I/O-CHECK minimális verzió; firmware ≥ 03 | 3.5.3 |
| WAGO-I/O-CHECK minimális verzió; firmware ≥ 06 | 3.10.8 |
| Folyamatkép teljes mérete | 8 / 24 / 48 byte; alapérték 24 byte. A 6 / 22 / 46 byte hasznos adatához külön 2 byte vezérlés/státusz tartozik. |
Kezelési műveletek
| Szakértelem és elhelyezés | A telepítést és üzembe helyezést megfelelően képzett villamos szakember végezze. A nyitott készüléket megfelelő kiegészítő burkolatba, száraz beltéri környezetbe építsd; hozzáférést csak feljogosított személynek adj. |
|---|---|
| Feszültségmentesítés | Szerelés, bekötés, hibakeresés és karbantartás előtt minden tápellátást válassz le, ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen visszakapcsolást. |
| Érintkezők védelme | Ne érintsd a tápsínérintkezőket, ne tedd a modult az adat- vagy tápsínérintkezőkre. Sérült készüléket cserélj; kontakt sprayt ne használj. Gondoskodj az elektrosztatikus kisülés elleni védelemről. |
| Vezetékbekötés | Kapocspontonként egy vezetéket csatlakoztass. A működtetőszerszámot egyenesen helyezd a csatlakozási pont fölötti téglalap alakú nyílásba, told a vezetéket a kerek vezetéknyílásba, majd vedd ki a szerszámot. |
| Rendszerfeltételek | Tartsd be a teljes csomópont rendszer- és terepi tápjának áramkorlátait; szükség esetén külön betápmodult használj. Gondoskodj megfelelő földelésről, túlterhelés-védelemről és a jel-, adat- és teljesítményvezetékek térbeli szétválasztásáról. A teljes rendszer és a termék kézikönyvének előírásait együtt kell alkalmazni. |
| Modul behelyezése | Illeszd a modul hornyait és vezetőnyelveit a szomszédos modulhoz, majd nyomd a szerelvénybe, amíg a DIN-sínre pattan. A tervezett sorrendet és potenciálcsoportokat tartsd be; a csomópont végén 750-600 buszlezáró szükséges. |
| Csatlakozó kódolása | Illeszd a kódolócsapot a hüvelybe, majd helyezd az összeállított kódolóelemeket a modulba. Mindegyik négy helyzetet enged, kettő együtt 16 kombinációt ad. Helyezd rá a csatlakozót; lehúzáskor a hüvelyek a modulban maradnak. |
| Csatlakozó és modul eltávolítása | Először a csatlakozó narancssárga húzófülét húzd a modul teteje felé, és válaszd le a csatlakozót. A 753-as modul eltávolítása előtt a dugaszolható csatlakozót mindig vedd le, majd a modul kioldófülével húzd ki a modult a csomópontból. |
| Üzemmód váltása | Az RS-232 és RS-485 eltérő feszültségszintje miatt a csatlakoztatott készülékeket üzemmódváltás előtt kapcsold ki. Ellenőrizd, hogy a partner a kiválasztott üzemmód feszültségszintjét támogatja. |
| Konfigurálás WAGO-I/O-CHECK programmal | A csomópont nézetében a modul helyi menüjének Settings pontjával nyisd meg a konfigurációt. Módosítás előtt Save paranccsal mentsd az aktuális paramétereket; az Open paranccsal visszatölthetők. Állítsd be a saját alkalmazásnak megfelelő paramétereket, majd Write paranccsal írd a modulba. Üzemmódváltáskor a be- és kimenetek azonnal az új üzemmódra kapcsolnak; a huzalozási figyelmeztetést tartsd be. |
| Folyamatkép mérete | Először a master folyamatkép-méretét állítsd be. A Configuration párbeszédablakban 8, 24 vagy 48 byte választható, alapértéke 24 byte. Az Apply nem felejtő memóriába ment és szoftveres újraindítást vált ki; a folyamatkép szerkezete változik, ezért a felső szintű vezérlő konfigurációját is hozzá kell igazítani. A Close mentés nélkül zárja az ablakot. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Szükséges kiegészítők
| 753-110 | Dugó |
|---|
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 753-150 | 753 sorozat kódoló láb |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(c)-I |
| SCIP; Austria | 4a205749-da77-40cf-b225-1e12ead7dcce |
| SCIP; Belgium | 30261085-e79b-4af3-8992-3694ba69f6f8 |
| SCIP; Bulgaria | e4c530cf-867b-45ae-981a-14117fb069bf |
| SCIP; Czech Republic | e9774b40-dc6f-404e-95c6-998158c1ef0a |
| SCIP; Denmark | d6000c86-469a-40ef-9ad3-744bab8e66d2 |
| SCIP; Finland | bc301afa-dd06-4c50-8bbb-39d1d00a200b |
| SCIP; France | cd5776db-b070-497a-a67c-715319ae5217 |
| SCIP; Germany | 7625051d-25f6-424b-8287-9b0a1286412a |
| SCIP; Hungary | b6c5b920-dd4b-46a6-a15f-5827abb5d1a0 |
| SCIP; Italy | 86742c90-c023-4b68-a4a3-acce3494bb33 |
| SCIP; Netherlands | 3e8bf8f5-08d5-4a6d-ac26-51d321014bfc |
| SCIP; Poland | 5f8b9846-f8d4-4b07-94a5-151ed22c5717 |
| SCIP; Romania | cfd9c780-7119-47c6-80ac-ac531268373f |
| SCIP; Sweden | 9ea13498-3f54-4fda-badf-8fb93bfafb2d |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Melyik csatlakozó szükséges hozzá?
A 753-110; a dugaszolható csatlakozó és a kódolóláb nincs a csomagban.
Milyen vezetéket fogad?
Tömör és finom elemi szálas rézvezetéket, 0,08–2,5 mm² / 28–14 AWG tartományban, 9–10 mm csupaszolással.
Mekkora a működési hőmérséklete?
0 … +55 °C; a tárolási tartomány −40 … +85 °C.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
753-652
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
42,06 g/db
Cikkszám
4050821329749
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 753-652 konfigurálható RS-232/RS-485/RS-422 soros interfészmodul, 2560 byte bemeneti és 512 byte kimeneti pufferrel műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 753-652 |
| GTIN / EAN | 4050821329749 |
| Terméktípus | Konfigurálható RS-232 / RS-485 soros interfészmodul |
Soros interfész műszaki adatai
| Jel típusa | RS-232 RS-422 / RS-485 |
|---|---|
| Baud ráta | 300 Bd … 115,2 kBd |
| Bit átvitel | RS-485/-422: ISO 8482 / DIN 66259 - 4; RS-232: EIA/TIA-232-F |
| Átviteli csatornák | 1 TxD / 1 RxD, teljes duplex, félduplex |
| Hossz | RS-485/-422: kb. 1000 m (max.) csavart érpár, RS-232: 40 m (max.) |
| Adat szélesség | 1 x 46/1 x 22/1 x 6 byte-os bemenet/kimenet (paraméterezhető), 2 byte-os vezérlés/státusz |
| Paritás | Nincs/páratlan/páros |
| Adat bitek száma | 7/8, állítható |
| Stop bitek száma | 1/2, állítható |
| Puffer | 2560 byte-os bemenet / 512 byte-os kimenet |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Energiafogyasztás (5 V rendszerellátás) | 85 mA |
| Tápfeszültség (terepi) | 24 VDC; tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | LED (A-H) zöld/sárga/piros: működés, adási állapot, vételi állapot, hiba (megtelt puffer), RS aktív, aktív adatfolyam-vezérlés, 1. felhasználói LED, 0. felhasználói LED |
| Bejövő áthidalók száma | 2 |
| Kimenő áthidalók száma | 2 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69 mm / 2,717 inch |
| Mélység a DIN kalapsín felső részétől | 61,8 mm / 2,433 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | dugaszolható |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,749 MJ |
| Tömeg | 42,1 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61131-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61131-2, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Kapocskiosztás
| 1 / 5 | RTS / TxD (RS-232); Z / Y (RS-485/-422) |
|---|---|
| 2 / 6 | CTS / RxD (RS-232); B / A (RS-485/-422) |
| 3 / 7 | Közös földpotenciál |
| 4 / 8 | Árnyékolás; közvetlen kapcsolat a DIN-sínnel |
Konfigurálás feltételei
| WAGO-I/O-CHECK minimális verzió; firmware < 03 | 3.3 |
|---|---|
| WAGO-I/O-CHECK minimális verzió; firmware ≥ 03 | 3.5.3 |
| WAGO-I/O-CHECK minimális verzió; firmware ≥ 06 | 3.10.8 |
| Folyamatkép teljes mérete | 8 / 24 / 48 byte; alapérték 24 byte. A 6 / 22 / 46 byte hasznos adatához külön 2 byte vezérlés/státusz tartozik. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Szükséges kiegészítők
| 753-110 | Dugó |
|---|
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 753-150 | 753 sorozat kódoló láb |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printerhez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Termékcsoport | 15 (I/O-rendszer) |
|---|---|
| Származási ország | DE (Németország) |
| Vámtarifaszám | 85389099990 |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss 10.0 | 27-24-26-08 |
| eCl@ss 9.0 | 27-24-26-08 |
| ETIM 9.0 | EC001604 |
| ETIM 10.0 | EC001604 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(c)-I |
| SCIP; Austria | 4a205749-da77-40cf-b225-1e12ead7dcce |
| SCIP; Belgium | 30261085-e79b-4af3-8992-3694ba69f6f8 |
| SCIP; Bulgaria | e4c530cf-867b-45ae-981a-14117fb069bf |
| SCIP; Czech Republic | e9774b40-dc6f-404e-95c6-998158c1ef0a |
| SCIP; Denmark | d6000c86-469a-40ef-9ad3-744bab8e66d2 |
| SCIP; Finland | bc301afa-dd06-4c50-8bbb-39d1d00a200b |
| SCIP; France | cd5776db-b070-497a-a67c-715319ae5217 |
| SCIP; Germany | 7625051d-25f6-424b-8287-9b0a1286412a |
| SCIP; Hungary | b6c5b920-dd4b-46a6-a15f-5827abb5d1a0 |
| SCIP; Italy | 86742c90-c023-4b68-a4a3-acce3494bb33 |
| SCIP; Netherlands | 3e8bf8f5-08d5-4a6d-ac26-51d321014bfc |
| SCIP; Poland | 5f8b9846-f8d4-4b07-94a5-151ed22c5717 |
| SCIP; Romania | cfd9c780-7119-47c6-80ac-ac531268373f |
| SCIP; Sweden | 9ea13498-3f54-4fda-badf-8fb93bfafb2d |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.29. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

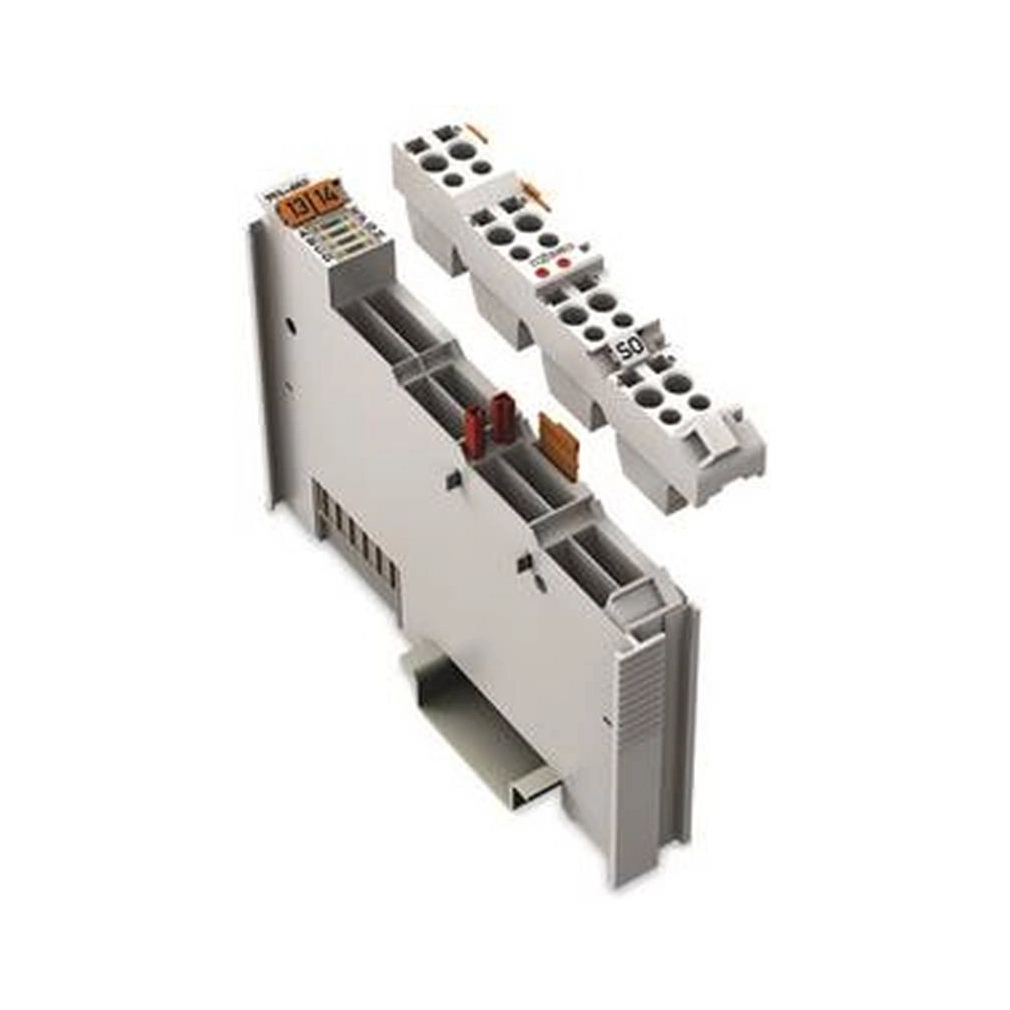

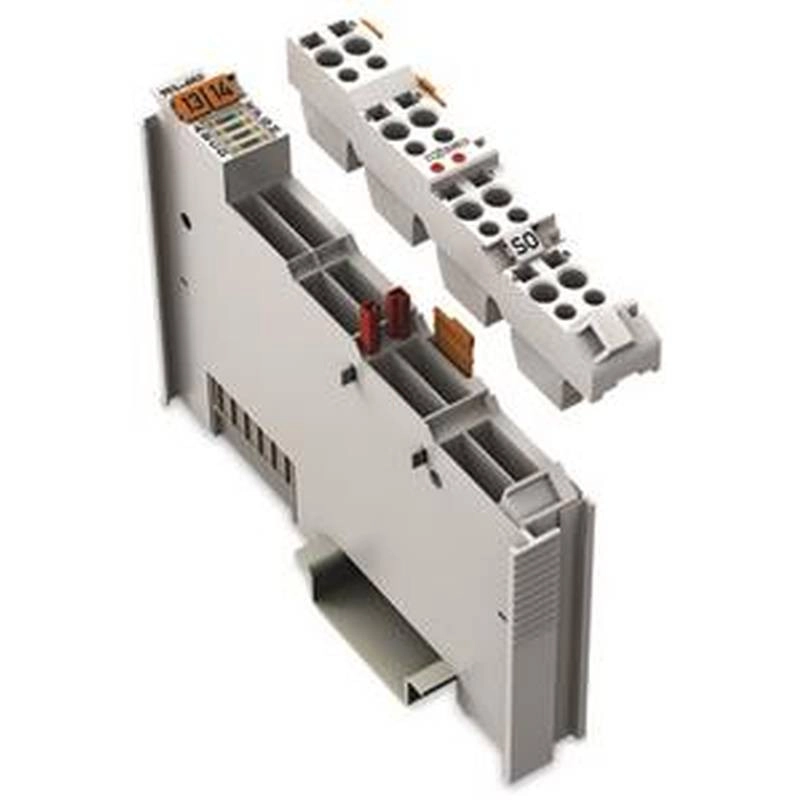

Wago 753-652 konfigurálható RS-232/RS-485/RS-422 soros interfészmodul, 2560 byte bemeneti és 512 byte kimeneti pufferrel használati útmutató
Kezelés
| Szakértelem és elhelyezés | A telepítést és üzembe helyezést megfelelően képzett villamos szakember végezze. A nyitott készüléket megfelelő kiegészítő burkolatba, száraz beltéri környezetbe építsd; hozzáférést csak feljogosított személynek adj. |
|---|---|
| Feszültségmentesítés | Szerelés, bekötés, hibakeresés és karbantartás előtt minden tápellátást válassz le, ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen visszakapcsolást. |
| Érintkezők védelme | Ne érintsd a tápsínérintkezőket, ne tedd a modult az adat- vagy tápsínérintkezőkre. Sérült készüléket cserélj; kontakt sprayt ne használj. Gondoskodj az elektrosztatikus kisülés elleni védelemről. |
| Vezetékbekötés | Kapocspontonként egy vezetéket csatlakoztass. A működtetőszerszámot egyenesen helyezd a csatlakozási pont fölötti téglalap alakú nyílásba, told a vezetéket a kerek vezetéknyílásba, majd vedd ki a szerszámot. |
| Rendszerfeltételek | Tartsd be a teljes csomópont rendszer- és terepi tápjának áramkorlátait; szükség esetén külön betápmodult használj. Gondoskodj megfelelő földelésről, túlterhelés-védelemről és a jel-, adat- és teljesítményvezetékek térbeli szétválasztásáról. A teljes rendszer és a termék kézikönyvének előírásait együtt kell alkalmazni. |
| Modul behelyezése | Illeszd a modul hornyait és vezetőnyelveit a szomszédos modulhoz, majd nyomd a szerelvénybe, amíg a DIN-sínre pattan. A tervezett sorrendet és potenciálcsoportokat tartsd be; a csomópont végén 750-600 buszlezáró szükséges. |
| Csatlakozó kódolása | Illeszd a kódolócsapot a hüvelybe, majd helyezd az összeállított kódolóelemeket a modulba. Mindegyik négy helyzetet enged, kettő együtt 16 kombinációt ad. Helyezd rá a csatlakozót; lehúzáskor a hüvelyek a modulban maradnak. |
| Csatlakozó és modul eltávolítása | Először a csatlakozó narancssárga húzófülét húzd a modul teteje felé, és válaszd le a csatlakozót. A 753-as modul eltávolítása előtt a dugaszolható csatlakozót mindig vedd le, majd a modul kioldófülével húzd ki a modult a csomópontból. |
| Üzemmód váltása | Az RS-232 és RS-485 eltérő feszültségszintje miatt a csatlakoztatott készülékeket üzemmódváltás előtt kapcsold ki. Ellenőrizd, hogy a partner a kiválasztott üzemmód feszültségszintjét támogatja. |
| Konfigurálás WAGO-I/O-CHECK programmal | A csomópont nézetében a modul helyi menüjének Settings pontjával nyisd meg a konfigurációt. Módosítás előtt Save paranccsal mentsd az aktuális paramétereket; az Open paranccsal visszatölthetők. Állítsd be a saját alkalmazásnak megfelelő paramétereket, majd Write paranccsal írd a modulba. Üzemmódváltáskor a be- és kimenetek azonnal az új üzemmódra kapcsolnak; a huzalozási figyelmeztetést tartsd be. |
| Folyamatkép mérete | Először a master folyamatkép-méretét állítsd be. A Configuration párbeszédablakban 8, 24 vagy 48 byte választható, alapértéke 24 byte. Az Apply nem felejtő memóriába ment és szoftveres újraindítást vált ki; a folyamatkép szerkezete változik, ezért a felső szintű vezérlő konfigurációját is hozzá kell igazítani. A Close mentés nélkül zárja az ablakot. |
Kapocskiosztás
| 1 / 5 | RTS / TxD (RS-232); Z / Y (RS-485/-422) |
|---|---|
| 2 / 6 | CTS / RxD (RS-232); B / A (RS-485/-422) |
| 3 / 7 | Közös földpotenciál |
| 4 / 8 | Árnyékolás; közvetlen kapcsolat a DIN-sínnel |
Vezeték és környezet
Rézvezeték: 0,08–2,5 mm² / 28–14 AWG; csupaszolás 9–10 mm. Működés 0 … +55 °C, tárolás −40 … +85 °C. A termék-, rendszer- és Ex-alkalmazási dokumentáció teljes előírásait együtt kell betartani.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
