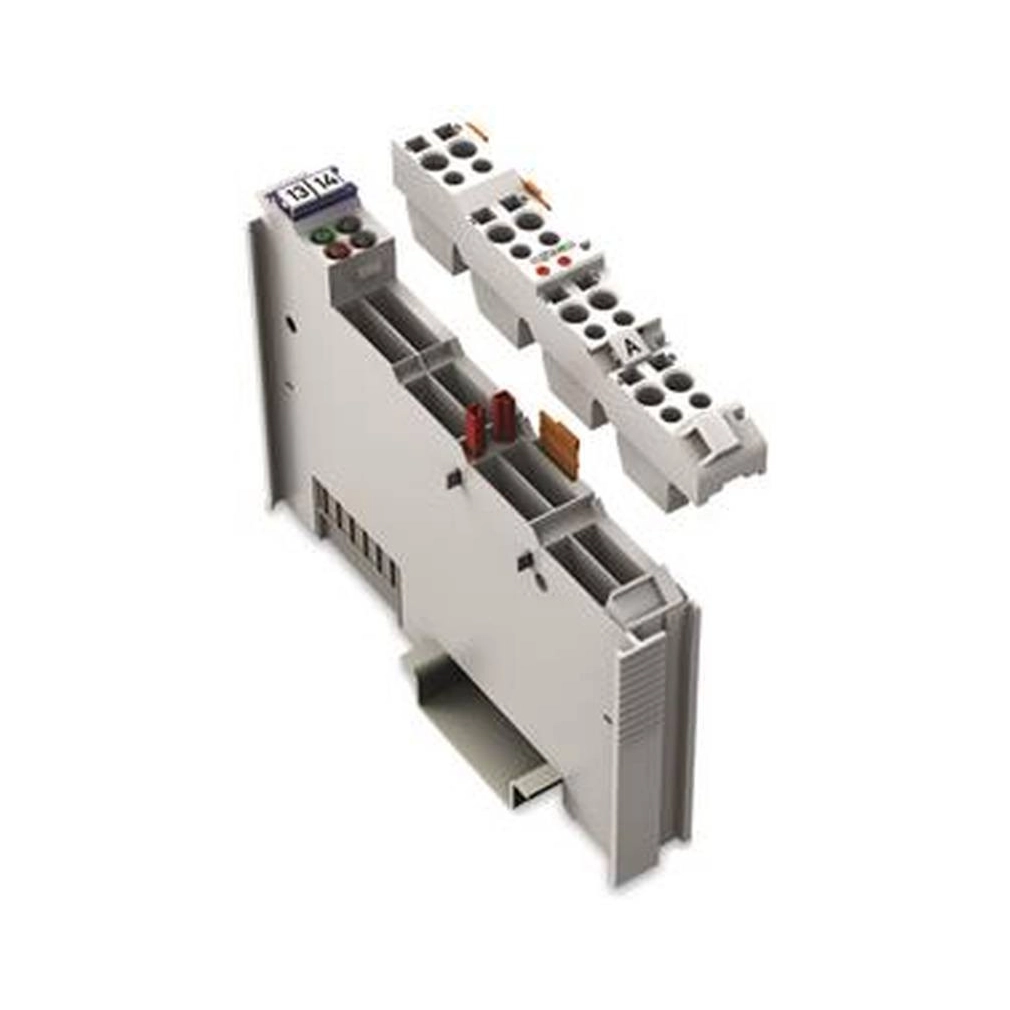

Wago 753-555 4 csatornás analóg kimeneti modul, 4–20 mA
RRP:170 343 Ft
168 640 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
146 879 Ft
nettó 115 653 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez az analóg kimeneti modul szabványos 4–20 mA-es jeleket hoz létre. A kimeneti jel elektromosan leválasztott, és 12 bites pontossággal továbbítódik. A tápellátás a terepi oldalról történik. A modul kimeneti csatornái közös földpotenciálon vannak.
A Wago 753-555 négycsatornás analóg kimeneti modul 4–20 mA DC jelekhez. A kimeneti csatornák közös földpotenciálon vannak, a jelút elektromosan leválasztott. Felbontása 12 bit, jellemző átalakítási ideje 10 ms. A dugaszolható csatlakozó külön rendelhető, a modul nem tartalmazza.
Villamos és működési adatok
| Csatornák száma összesen (modul) | 4 |
|---|---|
| Jeltípus | Áramerősség |
| Működtető csatlakozása | 4 x (2 vezetékes) |
| Tápfeszültség (rendszer) | 5 V DC; adatérintkezőn keresztül |
| Áramfelvétel az 5 V-os rendszerellátásból | 60 mA |
| Tápfeszültség (terepi) | 24 V DC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | A zöld: működés; B piros: hiba |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
| Analóg kimenetek száma | 4 |
| Jel típusa (áram) | 4 … 20 mA DC |
| Felbontás [bit] | 12 bit |
| Belső adatszélesség | 4 x 16 bites adat; 4 x 8 bites vezérlés/státusz (opcionális) |
| Átalakítási idő (ált.) | 10 ms |
| Terhelési impedancia | Lehet 0 … 300 Ω vagy 300 … 600 Ω (ugyanolyan ellenállás az összes terhelési impedanciához) |
| Kimeneti hiba referencia-hőmérséklete | 25 °C |
| Kimeneti hiba, maximum a felső tartományértékhez képest | 0,1 % |
| A kimeneti tartomány értékének hőmérsékleti hibája (max.) | 0,01 %/K |
| Helyreállítási idő (ált.) | 100 ms |
| Jelfeldolgozás és ellátási oldal | Elektromosan leválasztott kimeneti jel; a csatornák közös földpotenciálon vannak. A kimeneti ellátás a terepi oldalról történik. |

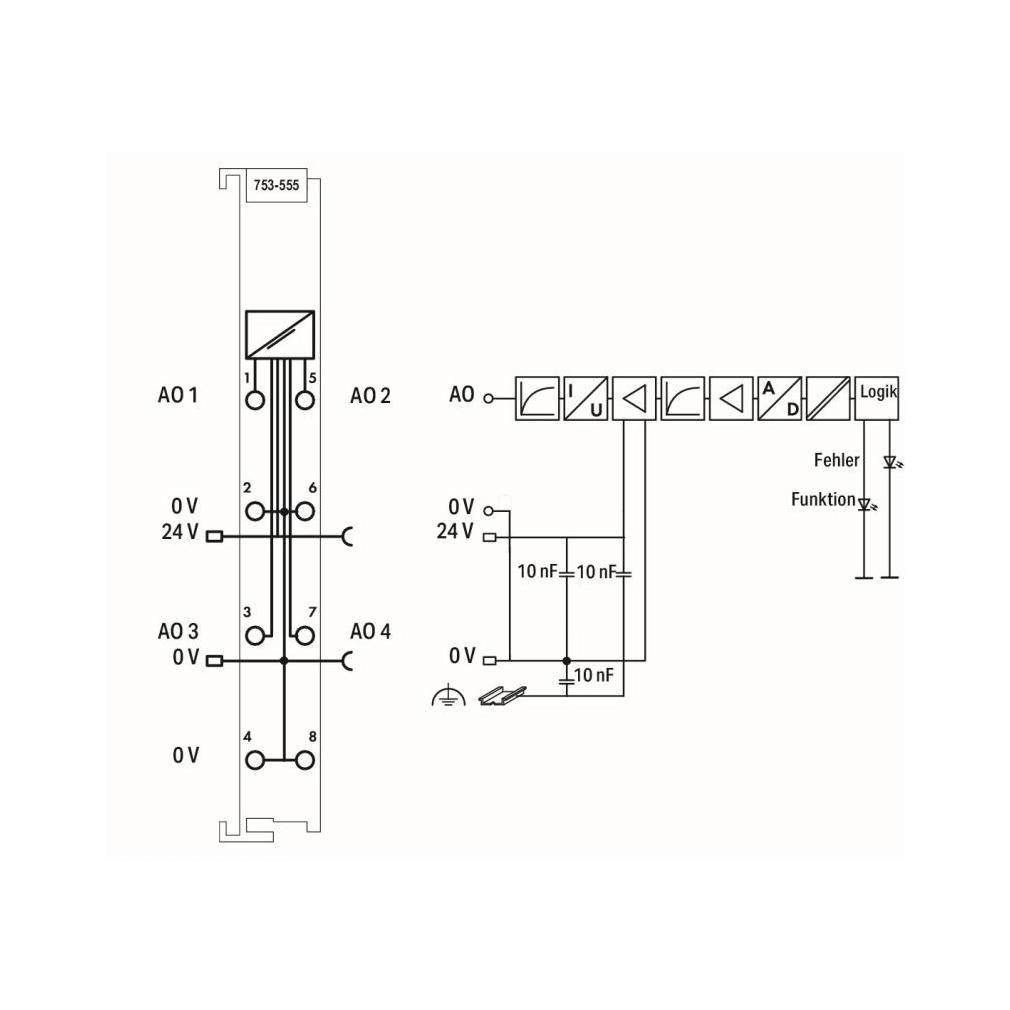

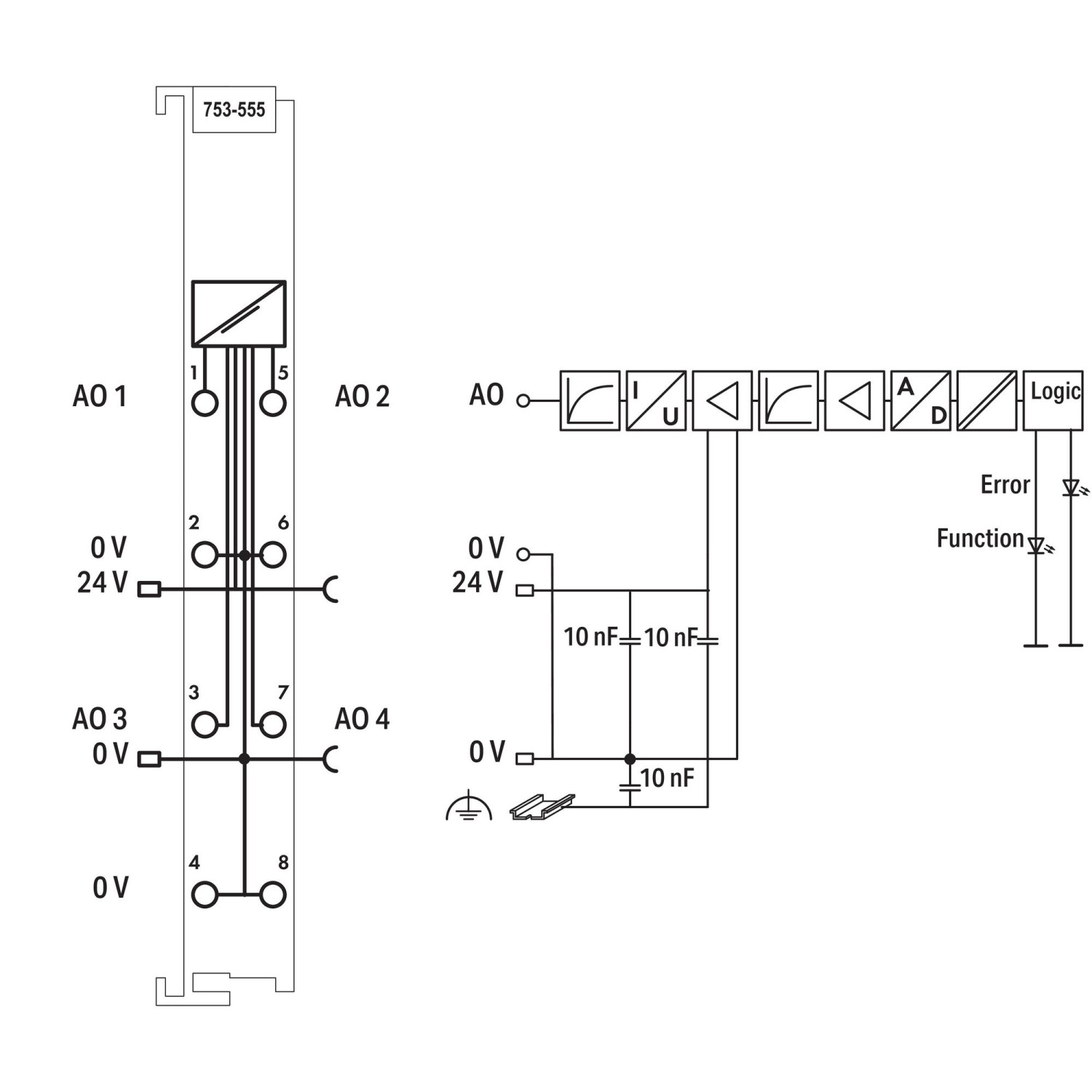

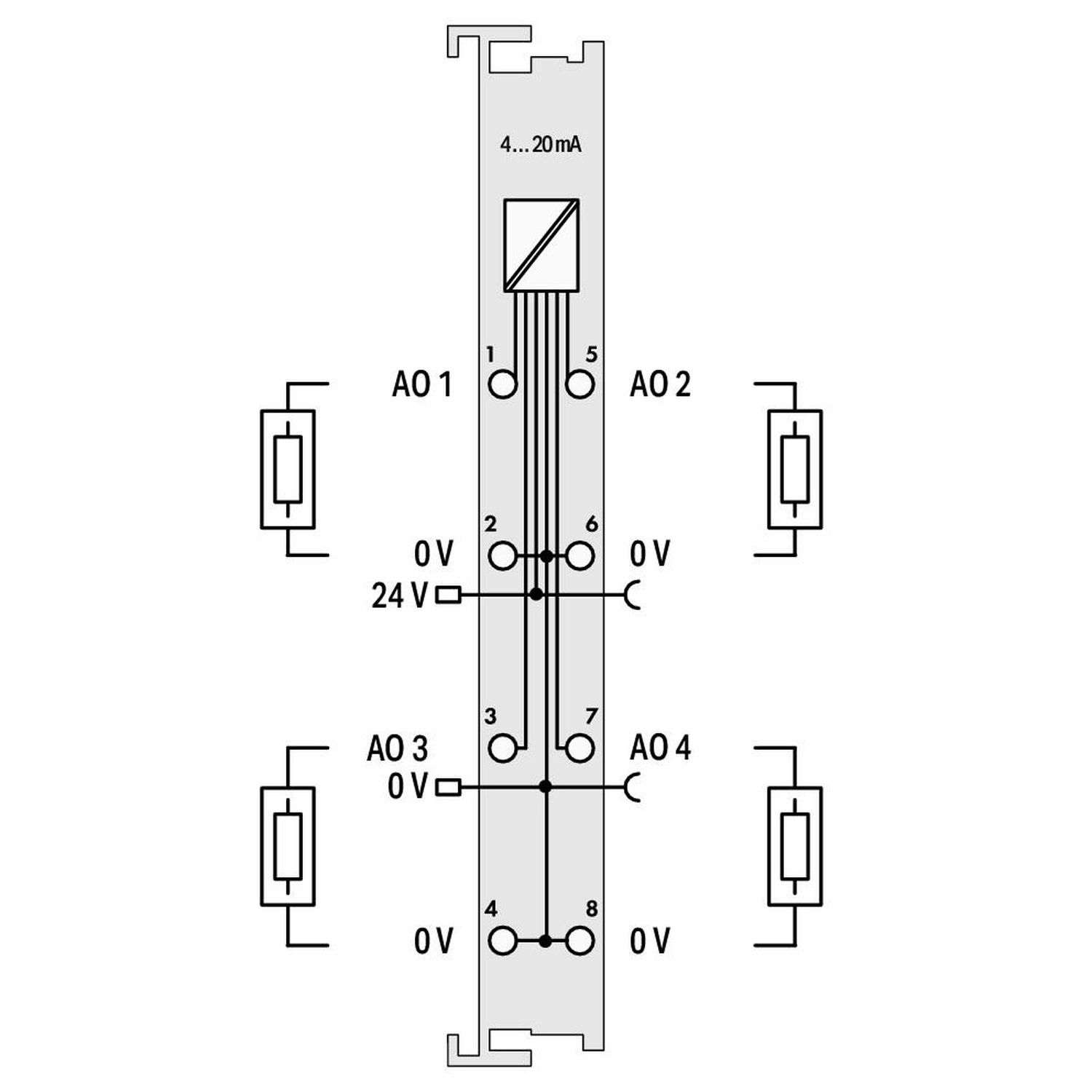

Rajzi kapocskiosztás
| Jelkapcsok | 1: AO1; 5: AO2; 3: AO3; 7: AO4. |
|---|---|
| Közös referencia | 2/6 és 4/8: 0 V, közös a terepi 0 V-tal. |
| Tápsínérintkezők rajza | 24 V és 0 V a külön tápsínérintkezőkön; a jelkapcsoktól eltérő funkció. |
| Belső kapcsolás értékei | Három 10 nF kondenzátor. |
| LED és csatorna | A zöld működésjelző; B piros hibajelző; C/D nincs működési jelzéssel megnevezve. |
| Rajzi értékek alkalmazási köre | A belső alkatrészértékek a kapcsolást írják le; nem külső terhelési határok. |
Csatlakozás, méretek és anyagok
| Csatlakozástechnika | 8 x CAGE CLAMP® |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | dugaszolható |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,766 MJ |
| Tömeg | 44 g |
| Megfelelőségi jelölés | CE |
| A szállított modul tartozékai | A dugaszolható csatlakozót és a 753-as sorozat kódolólábait nem tartalmazza. A szükséges dugó külön tartozék: 753-110; a kódolóláb 753-150 opcionális. |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC-zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-AOM750 |
| UL, általános környezet | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | Acélhajók osztályozási szabályai; 66711/A0 |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| UL, veszélyes környezet | UL121201; E198726 |
| Tanúsítói képi jelölések | PTB0102; DEKRA8505; TÜV Rheinland OCP0004. A jelölések nem önálló villamos terhelhetőségi adatok. |
Szerelési feltételek
| Útmutató alkalmazási köre | A saját termék, a rendszer és a használt csatoló/vezérlő dokumentációja együtt alkalmazandó; a szerelés előtt szakmai tervezés szükséges. |
|---|---|
| Szerelési előfeltétel | A teljes érintett rendszer legyen feszültségmentes; a feszültségmentességet ellenőrizni, az újraindítást megakadályozni kell. |
| Egy vezeték kapcsonként | Kapcsonként egy vezeték megengedett; több vezető közös pontjához előzetes külső elosztás szükséges. |
| Kábelméretezés és melegedés | A legnagyobb várható áramra méretezett vezeték szükséges. A kapocspont a környezetnél akár 25 K-nel melegebb lehet; megfelelő vezeték-hőmérséklettartomány vagy nagyobb keresztmetszet szükséges. |
| Veszélyes aktív feszültség | A DIN-sín védőföldelése kötelező; SELV/PELV áramkörök elkülönítése vagy minden csatlakozóvezeték szigetelésének a legnagyobb feszültségre méretezése szükséges. |
Szükséges dugaszolható csatlakozó
| 753-110 | Dugó |
|---|
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 753-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 V DC |
| 753-602 | Tápegység; 24 V DC |
| 750-601 | Tápegység; 24 V DC; biztosítótartóval |
| 750-610 | Tápegység; 24 V DC; biztosítótartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 753-150 | 753 sorozat kódolóláb |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; 4-metil-ciklohexán-1,2-dikarbonsav-anhidrid; Dibór-trioxid; ólom; ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Ausztria) | e1e2c494-5f43-4210-9ff4-698804090b48 |
| SCIP-bejelentés (Belgium) | 3071a0a8-44e2-474a-98f7-427641ba2baa |
| SCIP-bejelentés (Bulgária) | cd5ceee1-76d1-46c9-86dc-104645ee90cd |
| SCIP-bejelentés (Csehország) | f853943f-6b5c-4774-b113-1604d927e918 |
| SCIP-bejelentés (Dánia) | 2bc8168d-edb6-4096-a48d-ec9716f52470 |
| SCIP-bejelentés (Finnország) | 08586788-f249-420f-8ac7-93b88c603383 |
| SCIP-bejelentés (Franciaország) | ee5f8ce5-730a-4c30-bdd0-023c7daada6c |
| SCIP-bejelentés (Németország) | 9dea10dd-d6d1-4948-a9a6-903851017f76 |
| SCIP-bejelentés (Magyarország) | 65d0ffa4-e21e-4e77-bcfb-0eb890409f48 |
| SCIP-bejelentés (Olaszország) | d4e9deac-7d04-4fe9-820d-e94c7c36fc8e |
| SCIP-bejelentés (Hollandia) | 8fdca87a-b5fb-4745-934e-2f95d3858561 |
| SCIP-bejelentés (Lengyelország) | 605bc645-e6b5-40fc-90e0-d7c068c77aaf |
| SCIP-bejelentés (Románia) | 86b2d548-6644-47b5-a22b-9dd8b5f0d484 |
| SCIP-bejelentés (Svédország) | 8bbd7e3b-633e-4695-b85d-26065123f0ef |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Tartalmazza a dugaszolható csatlakozót?
Milyen vezetéket fogad?
Réz, tömör vagy finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG; csupaszolási hossz 9–10 mm.
Mekkora a szélessége?
12 mm; magassága 100 mm, mélysége 69,8 mm.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai szakmai tudásukat és a rendelkezésre álló gyári adatokat felhasználva készítették ezt a leírást, hogy segítsék megalapozott vásárlási döntésedet. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
753-555
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
44 g/db
Cikkszám
4045454643096
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 753-555 4 csatornás analóg kimeneti modul, 4–20 mA műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 753-555 |
| GTIN / EAN | 4045454643096 |
| Terméktípus | Négycsatornás analóg kimeneti modul |
Villamos és működési adatok
| Csatornák száma összesen (modul) | 4 |
|---|---|
| Jeltípus | Áramerősség |
| Működtető csatlakozása | 4 x (2 vezetékes) |
| Tápfeszültség (rendszer) | 5 V DC; adatérintkezőn keresztül |
| Áramfelvétel az 5 V-os rendszerellátásból | 60 mA |
| Tápfeszültség (terepi) | 24 V DC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | A zöld: működés; B piros: hiba |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
| Analóg kimenetek száma | 4 |
| Jel típusa (áram) | 4 … 20 mA DC |
| Felbontás [bit] | 12 bit |
| Belső adatszélesség | 4 x 16 bites adat; 4 x 8 bites vezérlés/státusz (opcionális) |
| Átalakítási idő (ált.) | 10 ms |
| Terhelési impedancia | Lehet 0 … 300 Ω vagy 300 … 600 Ω (ugyanolyan ellenállás az összes terhelési impedanciához) |
| Kimeneti hiba referencia-hőmérséklete | 25 °C |
| Kimeneti hiba, maximum a felső tartományértékhez képest | 0,1 % |
| A kimeneti tartomány értékének hőmérsékleti hibája (max.) | 0,01 %/K |
| Helyreállítási idő (ált.) | 100 ms |
| Jelfeldolgozás és ellátási oldal | Elektromosan leválasztott kimeneti jel; a csatornák közös földpotenciálon vannak. A kimeneti ellátás a terepi oldalról történik. |
Rajzi kapocskiosztás
| Jelkapcsok | 1: AO1; 5: AO2; 3: AO3; 7: AO4. |
|---|---|
| Közös referencia | 2/6 és 4/8: 0 V, közös a terepi 0 V-tal. |
| Tápsínérintkezők rajza | 24 V és 0 V a külön tápsínérintkezőkön; a jelkapcsoktól eltérő funkció. |
| Belső kapcsolás értékei | Három 10 nF kondenzátor. |
| LED és csatorna | A zöld működésjelző; B piros hibajelző; C/D nincs működési jelzéssel megnevezve. |
| Rajzi értékek alkalmazási köre | A belső alkatrészértékek a kapcsolást írják le; nem külső terhelési határok. |
Csatlakozás, méretek és anyagok
| Csatlakozástechnika | 8 x CAGE CLAMP® |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | dugaszolható |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,766 MJ |
| Tömeg | 44 g |
| Megfelelőségi jelölés | CE |
| A szállított modul tartozékai | A dugaszolható csatlakozót és a 753-as sorozat kódolólábait nem tartalmazza. A szükséges dugó külön tartozék: 753-110; a kódolóláb 753-150 opcionális. |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC-zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes bal, jobb, felső és alsó; függőleges felső és alsó. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-AOM750 |
| UL, általános környezet | UL508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | Acélhajók osztályozási szabályai; 66711/A0 |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| UL, veszélyes környezet | UL121201; E198726 |
| Tanúsítói képi jelölések | PTB0102; DEKRA8505; TÜV Rheinland OCP0004. A jelölések nem önálló villamos terhelhetőségi adatok. |
Szerelési feltételek
| Útmutató alkalmazási köre | A saját termék, a rendszer és a használt csatoló/vezérlő dokumentációja együtt alkalmazandó; a szerelés előtt szakmai tervezés szükséges. |
|---|---|
| Szerelési előfeltétel | A teljes érintett rendszer legyen feszültségmentes; a feszültségmentességet ellenőrizni, az újraindítást megakadályozni kell. |
| Egy vezeték kapcsonként | Kapcsonként egy vezeték megengedett; több vezető közös pontjához előzetes külső elosztás szükséges. |
| Kábelméretezés és melegedés | A legnagyobb várható áramra méretezett vezeték szükséges. A kapocspont a környezetnél akár 25 K-nel melegebb lehet; megfelelő vezeték-hőmérséklettartomány vagy nagyobb keresztmetszet szükséges. |
| Veszélyes aktív feszültség | A DIN-sín védőföldelése kötelező; SELV/PELV áramkörök elkülönítése vagy minden csatlakozóvezeték szigetelésének a legnagyobb feszültségre méretezése szükséges. |
Szükséges dugaszolható csatlakozó
| 753-110 | Dugó |
|---|
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 753-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 V DC |
| 753-602 | Tápegység; 24 V DC |
| 750-601 | Tápegység; 24 V DC; biztosítótartóval |
| 750-610 | Tápegység; 24 V DC; biztosítótartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 753-150 | 753 sorozat kódolóláb |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85389099990 |
| Termékcsoport | 15 (I/O rendszer) |
Termékbesorolások
| UNSPSC | 32101505 |
|---|---|
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 9.0 | 27-24-26-01 |
| ETIM 9.0 | EC001596 |
| ETIM 10.0 | EC001596 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; 4-metil-ciklohexán-1,2-dikarbonsav-anhidrid; Dibór-trioxid; ólom; ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Ausztria) | e1e2c494-5f43-4210-9ff4-698804090b48 |
| SCIP-bejelentés (Belgium) | 3071a0a8-44e2-474a-98f7-427641ba2baa |
| SCIP-bejelentés (Bulgária) | cd5ceee1-76d1-46c9-86dc-104645ee90cd |
| SCIP-bejelentés (Csehország) | f853943f-6b5c-4774-b113-1604d927e918 |
| SCIP-bejelentés (Dánia) | 2bc8168d-edb6-4096-a48d-ec9716f52470 |
| SCIP-bejelentés (Finnország) | 08586788-f249-420f-8ac7-93b88c603383 |
| SCIP-bejelentés (Franciaország) | ee5f8ce5-730a-4c30-bdd0-023c7daada6c |
| SCIP-bejelentés (Németország) | 9dea10dd-d6d1-4948-a9a6-903851017f76 |
| SCIP-bejelentés (Magyarország) | 65d0ffa4-e21e-4e77-bcfb-0eb890409f48 |
| SCIP-bejelentés (Olaszország) | d4e9deac-7d04-4fe9-820d-e94c7c36fc8e |
| SCIP-bejelentés (Hollandia) | 8fdca87a-b5fb-4745-934e-2f95d3858561 |
| SCIP-bejelentés (Lengyelország) | 605bc645-e6b5-40fc-90e0-d7c068c77aaf |
| SCIP-bejelentés (Románia) | 86b2d548-6644-47b5-a22b-9dd8b5f0d484 |
| SCIP-bejelentés (Svédország) | 8bbd7e3b-633e-4695-b85d-26065123f0ef |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 753-555 4 csatornás analóg kimeneti modul, 4–20 mA használati útmutató
Biztonság és előkészítés
1
A szerelést és üzembe helyezést csak megfelelően képzett villamos szakember végezheti. A rendszerkézikönyvet a saját termék és a használt csatoló vagy vezérlő dokumentációjával együtt kell alkalmazni.
2
Minden érintett tápforrást kapcsolj le szerelés, bekötés, hibakeresés vagy karbantartás előtt. Ellenőrizd a feszültségmentességet, és akadályozd meg a véletlen vagy jogosulatlan visszakapcsolást.
3
A nyitott készülék száraz beltérre, megfelelő kiegészítő burkolatba való. Csak jogosult személyek férhetnek hozzá. Lakó-, üzleti és kereskedelmi környezetben a szükséges zavarkibocsátási határértékek teljesítése is feltétel.
4
Biztosíts kifogástalan villamos kapcsolatot a DIN-sín és a keret vagy burkolat között. Veszélyes aktív feszültségnél a DIN-sínt védőföldre kell kötni. A SELV/PELV áramköröket a veszélyes aktív feszültségű áramköröktől elkülönítve kell szerelni, vagy minden vezeték szigetelését a legnagyobb feszültségre kell méretezni.
5
A rendszer- és a terepi ellátás megengedett összáramát külön ellenőrizd; szükség esetén további tápmodul kell. Gondoskodj megfelelő túláramvédelemről; UL-hatályú alkalmazásnál UL-jóváhagyott biztosítót használj.
6
Sérült készüléket ne helyezz üzembe, a házat ne nyisd ki, és ne érintsd a tápsínérintkezőket. Ne tedd a modult az adat- vagy tápsínérintkezőire. Védd a rendszert vezető szennyeződéstől; aeroszolok, szilikonok és trigliceridek jelenlétében ezeknek ellenálló burkolat szükséges.
7
A burkolaton belüli hőmérséklet nem lépheti túl a beépített termékek megengedett környezeti hőmérsékletét. A kábeleket a várható legnagyobb áramra méretezd; a kapocspont saját melegedése a környezeti hőmérsékletet akár 25 K-nel is meghaladhatja. Ehhez megfelelő vezeték-hőmérséklettartomány vagy a melegedést csökkentő nagyobb keresztmetszet szükséges.
Saját csatlakozó és vezetékfeltételek
A modul nem tartalmazza a szükséges 753-110 dugót és az opcionális 753-150 kódolólábakat. Réz, tömör vagy finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG; csupaszolási hossz 9–10 mm / 0,35–0,39 inch.
Modul behelyezése
1
A szakmailag megtervezett sorrendben, a fejállomástól balról jobbra haladva szereld a modulokat a DIN-sínre.
2
Illeszd a vezetőhornyokat és rugós vezetést a szomszédos egységekhez.
3
Nyomd a modult az összeállításba, amíg a DIN-sínre pattan; ellenőrizd a stabil ülését.
A 753-as dugaszolható csatlakozó felszerelése
1
Ellenőrizd, hogy a modul kioldófüle nincs kihúzva.
2
Helyezd a vezetékes csatlakozófelületet a modulra.
3
Nyomd rá, amíg teljesen a helyére pattan.
A 753-as modul eltávolítása
1
Feszültségmentes állapotban húzd a narancssárga reteszt a modul felső széle felé, és távolítsd el a dugaszolható csatlakozót.
2
Húzd fel a hozzáférhetővé vált narancssárga kioldófület.
3
A kioldófülnél húzd ki a modult a szerelvényből. Ügyelj az éles tápsínérintkezőkre.
Vezeték csatlakoztatása CAGE CLAMP pontba
Kapcsonként egy vezeték csatlakoztatható. Több vezető közös pontjához előzetes külső elosztást kell kialakítani.
1
A működtetőszerszámot egyenesen told a vezetéknyílás feletti téglalap alakú nyílásba a kapocs nyitásához.
2
Told a vezetéket a megfelelő kerek vezetéknyílásba.
3
Vedd ki a szerszámot; ezzel a kapocs rögzíti a vezetéket.
753-as csatlakozó kódolása
1
Illeszd a kódolócsapot a hozzá tartozó hüvelybe.
2
Helyezd az összeállított kódolóelemeket a modulba.
3
Helyezd a dugaszolható csatlakozót a modulra.
Egy kódolócsap négy kódolási lehetőséget ad; két elem összesen 16 kombinációt tesz lehetővé. A dugó levétele után a hüvelyek a modulban maradnak.
Saját kapocskiosztás és feltételek
| Jelkapcsok | 1: AO1; 5: AO2; 3: AO3; 7: AO4. |
|---|---|
| Közös referencia | 2/6 és 4/8: 0 V, közös a terepi 0 V-tal. |
| Tápsínérintkezők rajza | 24 V és 0 V a külön tápsínérintkezőkön; a jelkapcsoktól eltérő funkció. |
| Belső kapcsolás értékei | Három 10 nF kondenzátor. |
| LED és csatorna | A zöld működésjelző; B piros hibajelző; C/D nincs működési jelzéssel megnevezve. |
| Rajzi értékek alkalmazási köre | A belső alkatrészértékek a kapcsolást írják le; nem külső terhelési határok. |
| Útmutató alkalmazási köre | A saját termék, a rendszer és a használt csatoló/vezérlő dokumentációja együtt alkalmazandó; a szerelés előtt szakmai tervezés szükséges. |
|---|---|
| Szerelési előfeltétel | A teljes érintett rendszer legyen feszültségmentes; a feszültségmentességet ellenőrizni, az újraindítást megakadályozni kell. |
| Egy vezeték kapcsonként | Kapcsonként egy vezeték megengedett; több vezető közös pontjához előzetes külső elosztás szükséges. |
| Kábelméretezés és melegedés | A legnagyobb várható áramra méretezett vezeték szükséges. A kapocspont a környezetnél akár 25 K-nel melegebb lehet; megfelelő vezeték-hőmérséklettartomány vagy nagyobb keresztmetszet szükséges. |
| Veszélyes aktív feszültség | A DIN-sín védőföldelése kötelező; SELV/PELV áramkörök elkülönítése vagy minden csatlakozóvezeték szigetelésének a legnagyobb feszültségre méretezése szükséges. |
A terhelési impedancia 0–300 Ω vagy 300–600 Ω tartományba eshet; valamennyi terheléshez azonos ellenállás szükséges. A kimenetek ellátása a terepi oldalról történik.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
