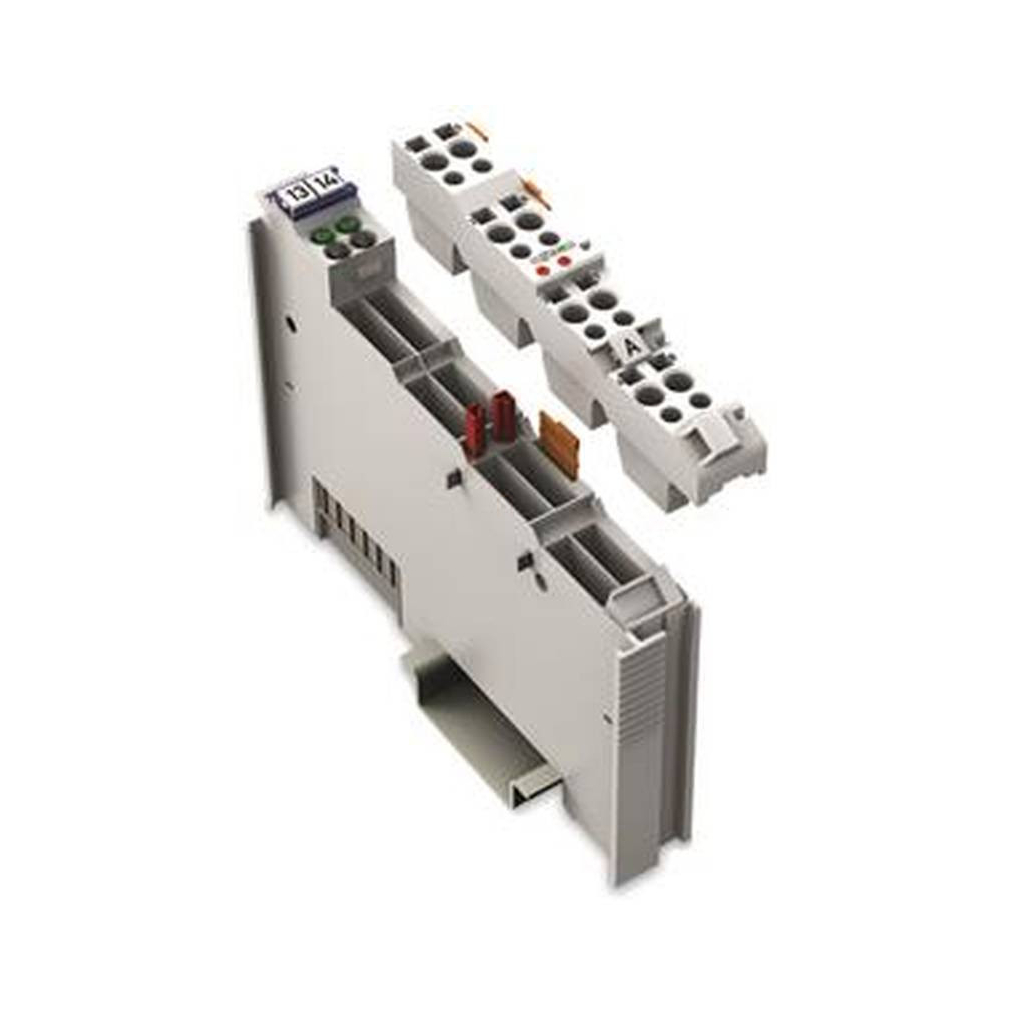

A Wago 753-552 kétcsatornás analóg kimeneti modul. Két csatornán hoz létre 0–20 mA DC kimeneti jelet, 12 bites felbontással. A tápellátás a terepi oldalról érkezik, a jel elektromosan leválasztott.
Működés
| Funkció | Két csatornán hoz létre 0–20 mA DC kimeneti jelet, 12 bites felbontással. A tápellátás a terepi oldalról érkezik, a jel elektromosan leválasztott. |
|---|
Jeltechnika
| Csatornák száma összesen (modul) | 2 |
|---|---|
| Jel típusa | Áramerősség |
| Áramjel tartománya | 0 … 20 mADC |
| Felbontás [bit] | 12 bit |
| Adatszélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz (opcionális) |
| Átalakítási idő (ált.) | 2 ms |
| Aktorcsatlakozás | 2 x (2 vezetékes) |
| Analóg kimenetek száma | 2 |
| Kimeneti hiba referencia-hőmérséklete | 25 °C |
| Kimeneti hiba, eltérés (max.) a felső tartománybeli értéktől | 0,1 % |
| A kimeneti tartomány értékének hőmérsékleti hibája (max.) | 0,01 %/K |
| Terhelési impedancia (áram kimenet) | ≤ 600 Ω |
| Linearitás | ±10 µA |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 70 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Zöld A és C LED: AO1 és AO2 működésjelzése. |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | dugaszolható |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,769 MJ |
| Tömeg | 44,1 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
753 csatlakozófelület
| Kivitel | Dugaszolható vezetékezési felület; a dugaszolható csatlakozót és a 753-as kódoló lábakat nem tartalmazza. |
|---|---|
| Szükséges kiegészítő | 753-110 dugó. |

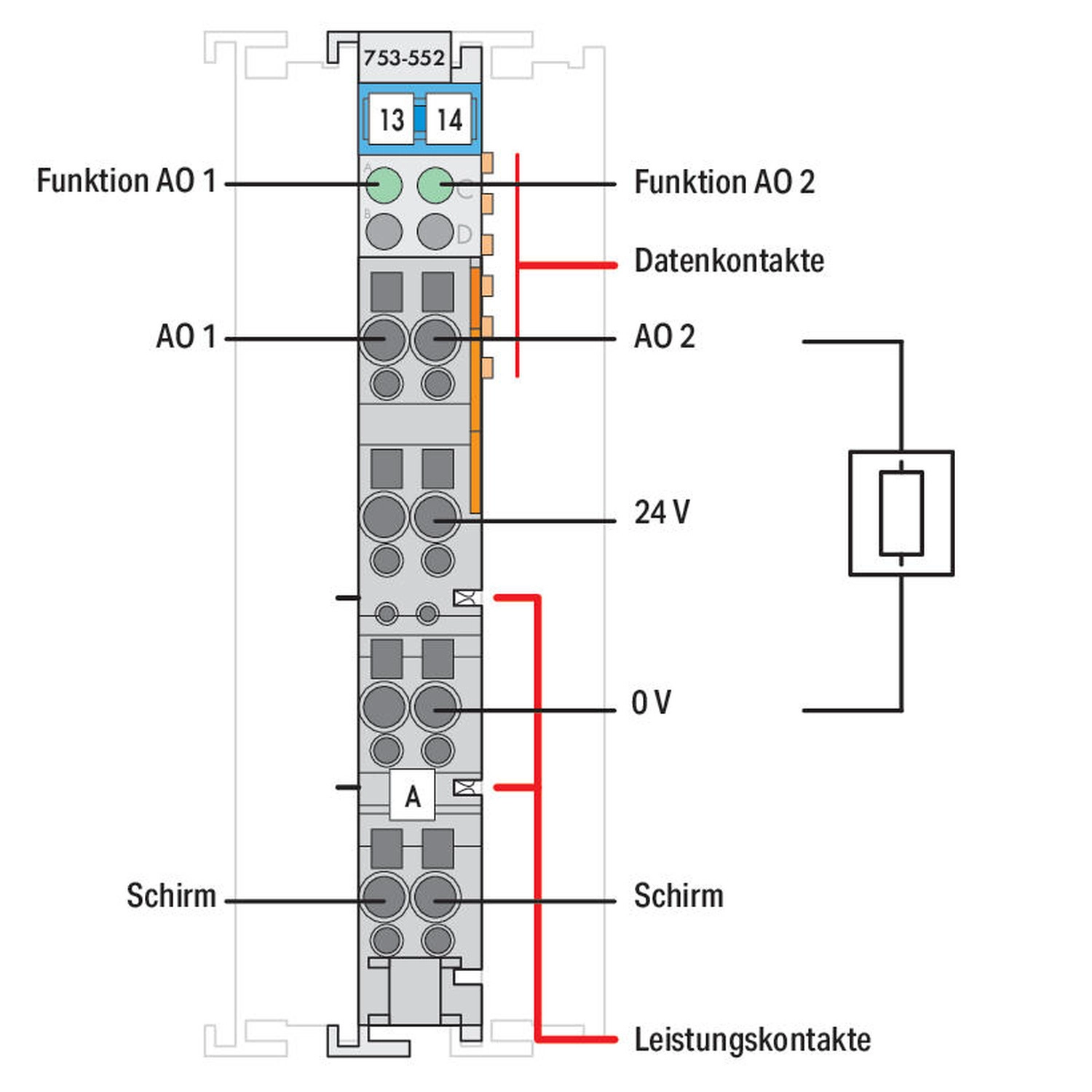

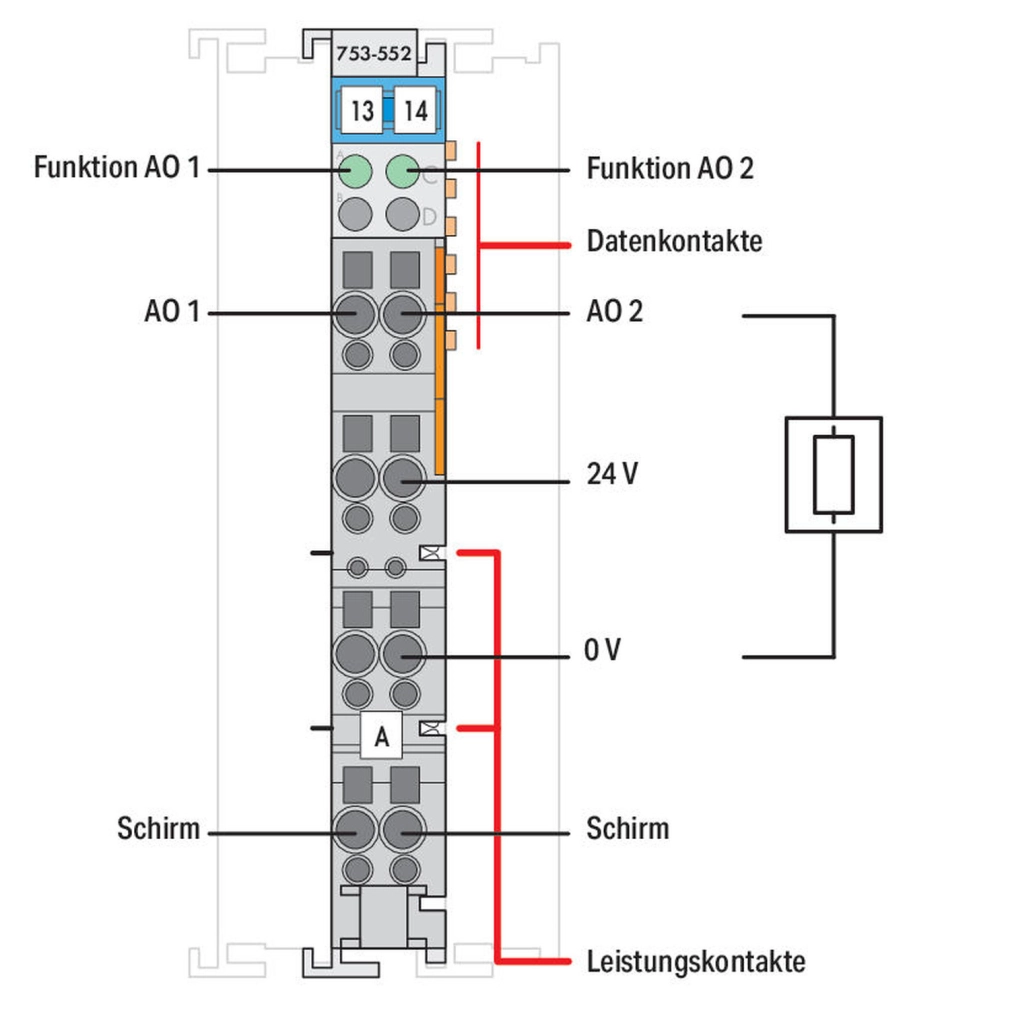

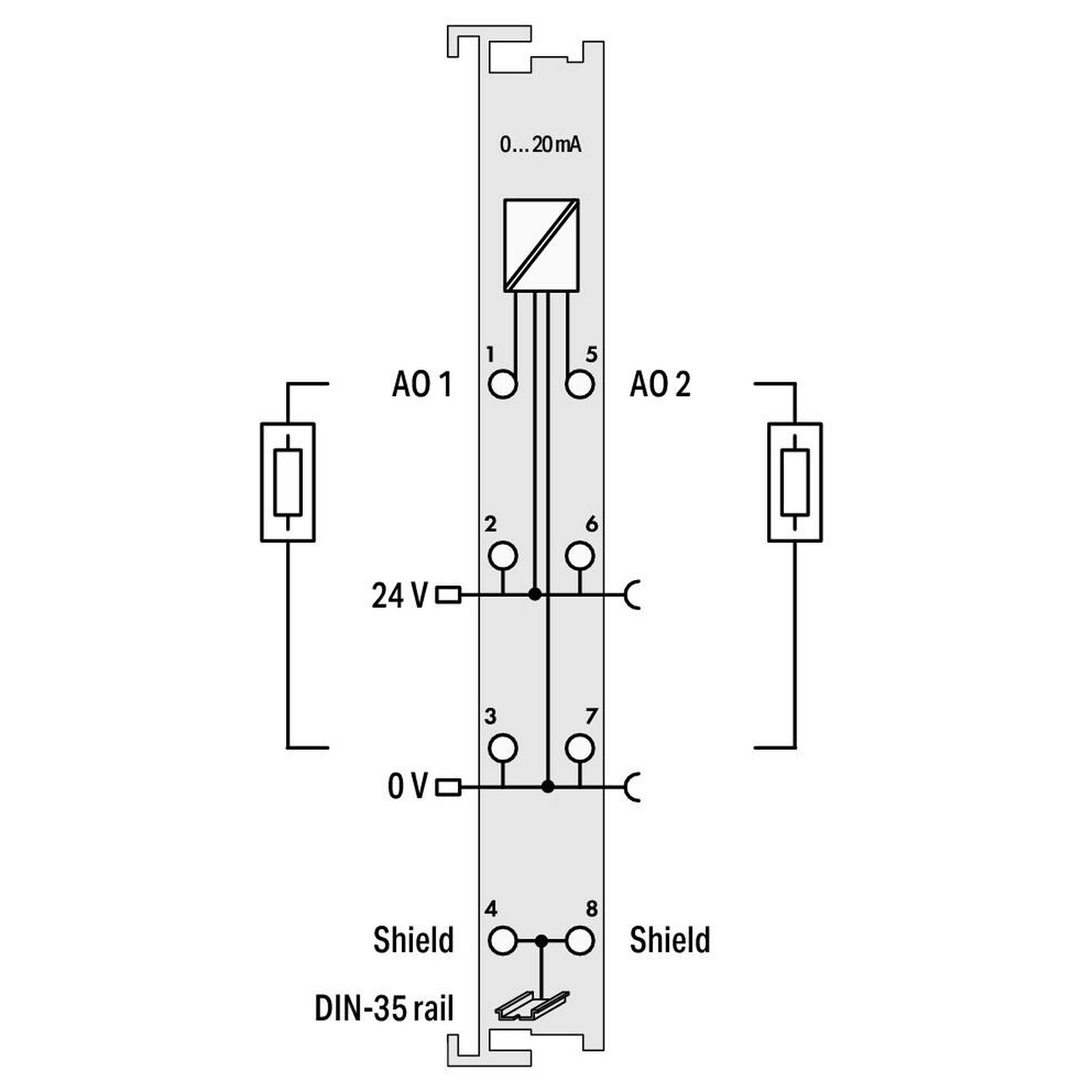

Csatlakozókiosztás
| 1; 5 | AO1; AO2 |
|---|---|
| 2; 6 | 24 V |
| 3; 7 | 0 V |
| 4; 8 | Árnyékolás; DIN-sín |

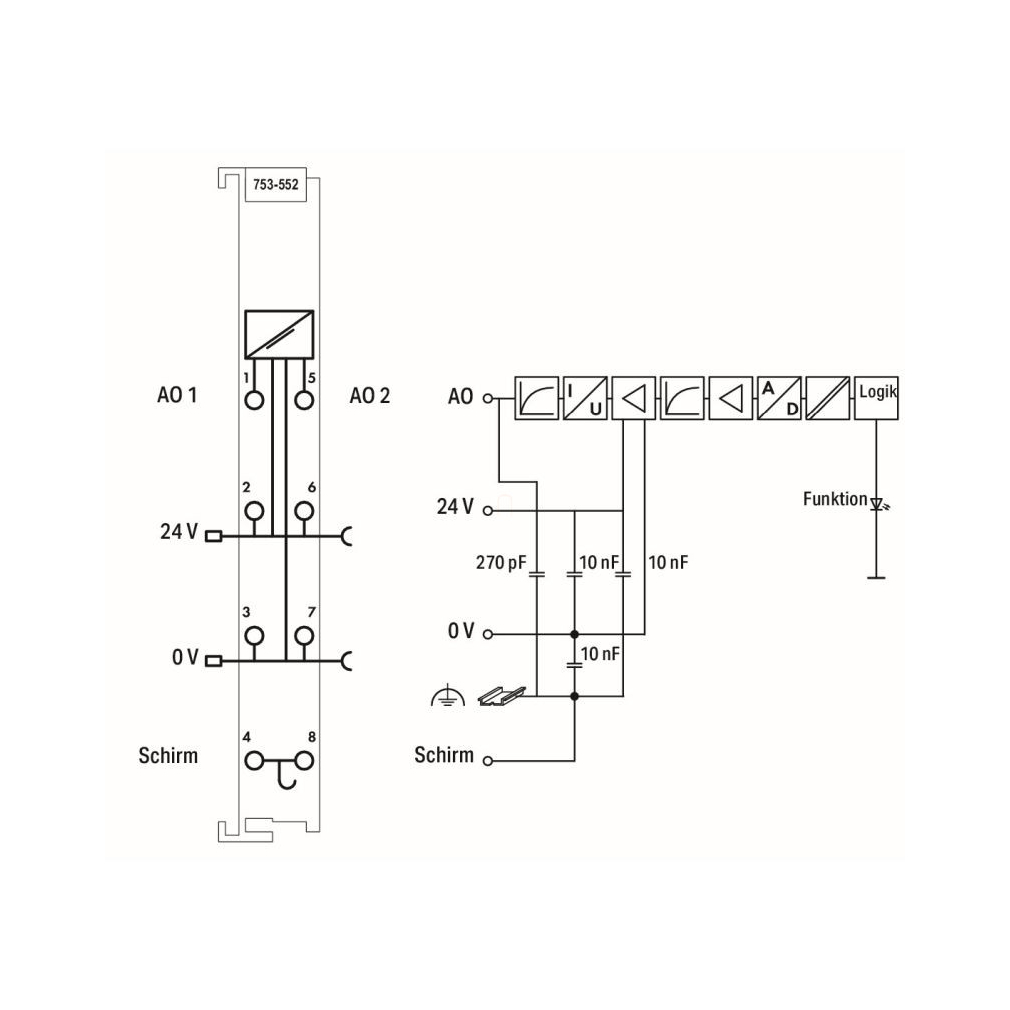

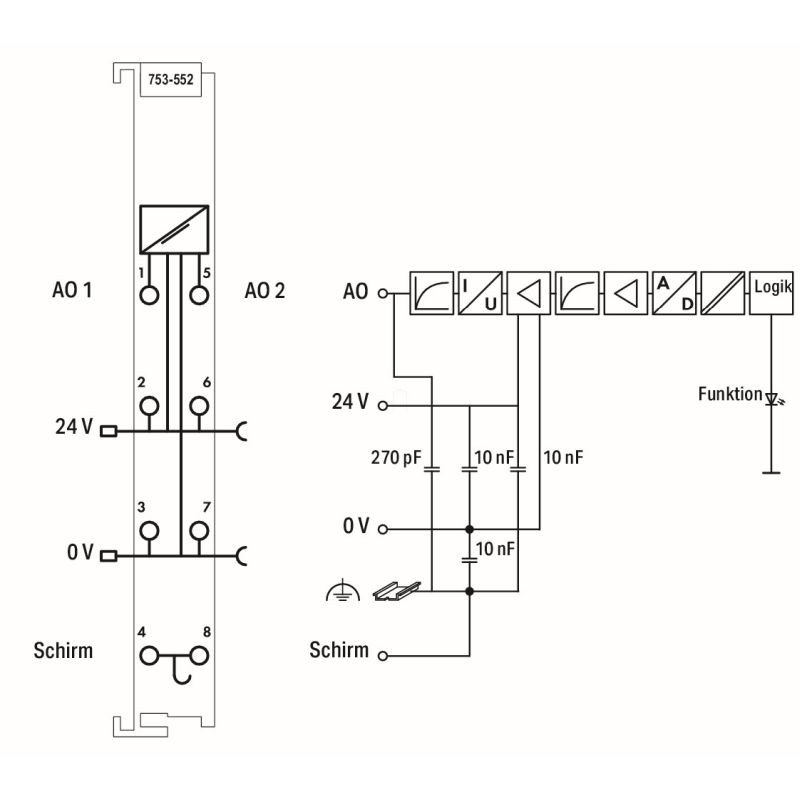

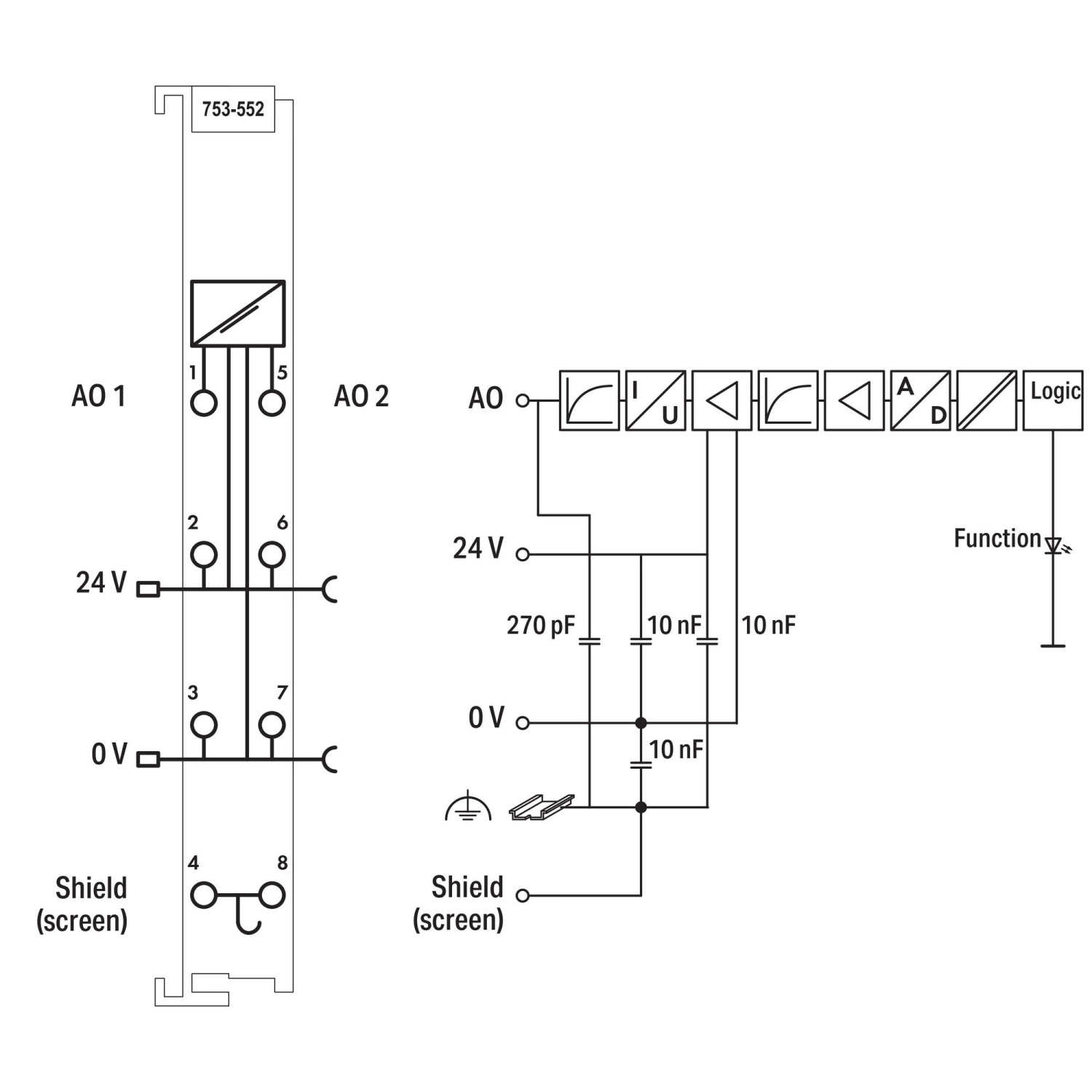

Belső kapcsolási rajz jelölései
| Kapacitásjelölések | 270 pF; 10 nF. A modul belső kapcsolási rajzának adatai, nem külső alkatrész-előírások. |
|---|
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-AOM750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. - 13453/E0 BV |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | 4-metil-1,2-ciklohexán-dikarbonsav-anhidrid; Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | e7166573-d153-4adf-a1ed-82f7cee55d6b |
| SCIP; Belgium | 122fcc2a-a70a-40a1-bbc0-7035215688ec |
| SCIP; Bulgária | ca7d2337-83c8-42d0-8b1f-025392e4765c |
| SCIP; Csehország | 8ba51b3f-3be9-484e-952b-5bff0bc9ad92 |
| SCIP; Dánia | b253ef29-6f40-43d3-8fa7-633690b73101 |
| SCIP; Finnország | 33b97871-63fc-4f8f-8b03-16b19a00ac29 |
| SCIP; Franciaország | 554632d1-d464-4c63-bf25-1a0134c2b57c |
| SCIP; Németország | 65ba696b-80e8-4c5d-b2a6-6077eed1edf5 |
| SCIP; Magyarország | af34e123-11d9-4872-b5eb-30798ef573ee |
| SCIP; Olaszország | 0c7d4aaf-c775-4b5c-9f65-2bf2b4390b9b |
| SCIP; Hollandia | f57f4a4b-ffe2-4109-ad3c-373dbfa0eb75 |
| SCIP; Lengyelország | 1649000e-80f3-4d9d-9861-2529175d462d |
| SCIP; Románia | 71dafaf0-0fd5-4a65-a8de-faca4ba7b825 |
| SCIP; Svédország | a26d4d08-1c2f-40d3-8f4f-343d14d6cba2 |
Kapcsolódó termékek
| 753-110 | Dugó |
|---|---|
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 753-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 753-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; biztosítéktartóval |
| 750-610 | Tápegység; 24 VDC; biztosítéktartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 753-150 | 753 sorozat kódoló láb |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Biztonság és előkészítés
| Szakember | A szerelést és csatlakoztatást megfelelően képzett villamos szakember végezheti, a rendszer és az adott alkalmazás gyári előírásai szerint. |
|---|---|
| Feszültségmentesítés | Munka előtt kapcsolj ki minden tápfeszültséget, és ellenőrizd a feszültségmentességet. |
| Tervezés | Szerelés előtt ellenőrizd a tervezett csomópont felépítését, megengedett mechanikai, villamos és környezeti feltételeit, kapcsolási rajzait, szerelési helyzetét, távolságait, kábeltípusait és kábelhosszait. |
| ESD-védelem | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. |
| Védővezető | A terepi csatlakozások nem biztosítanak védővezető-funkciót. Védőföldelést igénylő terepi készülék védőföldelését külön kell kialakítani; veszélyes aktív feszültségnél a DIN-sínt megfelelően PE-re kell csatlakoztatni. |
| Burkolat | A nyitott készüléket megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el. Biztosíts megfelelő érintés- és UV-védelmet, csak feljogosított személyzet szerszámmal történő hozzáférését, az előírt szennyezettségi fokot és mechanikai stabilitást; a burkolat akadályozza meg a tűz továbbterjedését. |
Modul felszerelése
| Sorrend | A fejállomástól kiindulva, a terv szerint balról jobbra szereld a modulokat a DIN-sínre. |
|---|---|
| 1. Illesztés | Illeszd össze a modul hornyát és vezetőelemét az előző, illetve adott esetben a következő komponenssel. |
| 2. Rögzítés | Nyomd a modult a szerelvénybe, amíg a DIN-sínre bepattan. |
| 3. Ellenőrzés | Ellenőrizd, hogy a modul biztosan rögzült a DIN-sínen és a szerelvényben. |
753 dugaszolható felület felhelyezése
| 1. Reteszelés ellenőrzése | Ellenőrizd, hogy az I/O-modul reteszelőfüle nincs kihúzva. |
|---|---|
| 2. Elhelyezés | Helyezd a vezetékezési felületet az I/O-modulra. |
| 3. Bepattintás | Nyomd a felületet az I/O-modulra, amíg teljesen bepattan. |
753 csatlakozó kódolása
| 1. Kódolóelemek | Illeszd a kódolótüskét a hüvelybe. |
|---|---|
| 2. Elhelyezés | Helyezd az összeillesztett kódolóelemeket az I/O-modulba. |
| Választási lehetőségek | Tüskénként négy kódolási helyzet, két kódolóelemmel 16 lehetőség áll rendelkezésre. |
| 3. Csatlakoztatás | Helyezd a dugaszolható csatlakozót az I/O-modulra. A csatlakozó eltávolítása után a hüvelyek a modulban maradnak. |
Vezeték-előkészítés
| Vezeték | Réz; tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 9–10 mm / 0,35–0,39 inch. |
| Vezetők száma | Kapocspontonként egy vezetőt csatlakoztass. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Nyitás | A működtetőszerszámot egyenesen vezesd a csatlakozó fölötti téglalap alakú működtetőnyílásba. |
|---|---|
| 2. Vezeték behelyezése | A vezetéket vezesd a megfelelő kerek csatlakozónyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
753 modul eltávolítása
| Éles érintkezők | Eltávolításkor ügyelj a tápsínérintkezők éles széleire. |
|---|---|
| 1. Csatlakozó levétele | Húzd a narancssárga reteszt a modul felső széle felé, és vedd le a dugaszolható csatlakozót; ezután hozzáférsz a kioldófülhöz. |
| 2. Kioldás | Húzd fel az I/O-modul narancssárga kioldófülét. |
| 3. Kiemelés | A kioldófülnél fogva húzd ki az I/O-modult a szerelvényből. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
9–10 mm; a saját vezetékfajtára és keresztmetszetre megadott tartományt is be kell tartani.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 753-552 2 csatornás analóg kimeneti modul, 0–20 mA műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 753-552 |
| GTIN / EAN | 4045454394585 |
| Terméktípus | Kétcsatornás analóg kimeneti modul |
Működés
| Funkció | Két csatornán hoz létre 0–20 mA DC kimeneti jelet, 12 bites felbontással. A tápellátás a terepi oldalról érkezik, a jel elektromosan leválasztott. |
|---|
Jeltechnika
| Csatornák száma összesen (modul) | 2 |
|---|---|
| Jel típusa | Áramerősség |
| Áramjel tartománya | 0 … 20 mADC |
| Felbontás [bit] | 12 bit |
| Adatszélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz (opcionális) |
| Átalakítási idő (ált.) | 2 ms |
| Aktorcsatlakozás | 2 x (2 vezetékes) |
| Analóg kimenetek száma | 2 |
| Kimeneti hiba referencia-hőmérséklete | 25 °C |
| Kimeneti hiba, eltérés (max.) a felső tartománybeli értéktől | 0,1 % |
| A kimeneti tartomány értékének hőmérsékleti hibája (max.) | 0,01 %/K |
| Terhelési impedancia (áram kimenet) | ≤ 600 Ω |
| Linearitás | ±10 µA |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 70 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Zöld A és C LED: AO1 és AO2 működésjelzése. |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | dugaszolható |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,769 MJ |
| Tömeg | 44,1 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-4, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
753 csatlakozófelület
| Kivitel | Dugaszolható vezetékezési felület; a dugaszolható csatlakozót és a 753-as kódoló lábakat nem tartalmazza. |
|---|---|
| Szükséges kiegészítő | 753-110 dugó. |
Csatlakozókiosztás
| 1; 5 | AO1; AO2 |
|---|---|
| 2; 6 | 24 V |
| 3; 7 | 0 V |
| 4; 8 | Árnyékolás; DIN-sín |
Belső kapcsolási rajz jelölései
| Kapacitásjelölések | 270 pF; 10 nF. A modul belső kapcsolási rajzának adatai, nem külső alkatrész-előírások. |
|---|
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-AOM750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. - 13453/E0 BV |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | 4-metil-1,2-ciklohexán-dikarbonsav-anhidrid; Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | e7166573-d153-4adf-a1ed-82f7cee55d6b |
| SCIP; Belgium | 122fcc2a-a70a-40a1-bbc0-7035215688ec |
| SCIP; Bulgária | ca7d2337-83c8-42d0-8b1f-025392e4765c |
| SCIP; Csehország | 8ba51b3f-3be9-484e-952b-5bff0bc9ad92 |
| SCIP; Dánia | b253ef29-6f40-43d3-8fa7-633690b73101 |
| SCIP; Finnország | 33b97871-63fc-4f8f-8b03-16b19a00ac29 |
| SCIP; Franciaország | 554632d1-d464-4c63-bf25-1a0134c2b57c |
| SCIP; Németország | 65ba696b-80e8-4c5d-b2a6-6077eed1edf5 |
| SCIP; Magyarország | af34e123-11d9-4872-b5eb-30798ef573ee |
| SCIP; Olaszország | 0c7d4aaf-c775-4b5c-9f65-2bf2b4390b9b |
| SCIP; Hollandia | f57f4a4b-ffe2-4109-ad3c-373dbfa0eb75 |
| SCIP; Lengyelország | 1649000e-80f3-4d9d-9861-2529175d462d |
| SCIP; Románia | 71dafaf0-0fd5-4a65-a8de-faca4ba7b825 |
| SCIP; Svédország | a26d4d08-1c2f-40d3-8f4f-343d14d6cba2 |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85389099990 |
| UNSPSC | 32101505 |
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 9.0 | 27-24-26-01 |
| ETIM 9.0 | EC001596 |
| ETIM 10.0 | EC001596 |
| ECCN | NO US CLASSIFICATION |
Kapcsolódó termékek
| 753-110 | Dugó |
|---|---|
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 753-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 753-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; biztosítéktartóval |
| 750-610 | Tápegység; 24 VDC; biztosítéktartóval; Diagnosztika |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 753-150 | 753 sorozat kódoló láb |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.24. |
|---|
Biztonság és előkészítés
| Szakember | A szerelést és csatlakoztatást megfelelően képzett villamos szakember végezheti, a rendszer és az adott alkalmazás gyári előírásai szerint. |
|---|---|
| Feszültségmentesítés | Munka előtt kapcsolj ki minden tápfeszültséget, és ellenőrizd a feszültségmentességet. |
| Tervezés | Szerelés előtt ellenőrizd a tervezett csomópont felépítését, megengedett mechanikai, villamos és környezeti feltételeit, kapcsolási rajzait, szerelési helyzetét, távolságait, kábeltípusait és kábelhosszait. |
| ESD-védelem | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. |
| Védővezető | A terepi csatlakozások nem biztosítanak védővezető-funkciót. Védőföldelést igénylő terepi készülék védőföldelését külön kell kialakítani; veszélyes aktív feszültségnél a DIN-sínt megfelelően PE-re kell csatlakoztatni. |
| Burkolat | A nyitott készüléket megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el. Biztosíts megfelelő érintés- és UV-védelmet, csak feljogosított személyzet szerszámmal történő hozzáférését, az előírt szennyezettségi fokot és mechanikai stabilitást; a burkolat akadályozza meg a tűz továbbterjedését. |
Modul felszerelése
| Sorrend | A fejállomástól kiindulva, a terv szerint balról jobbra szereld a modulokat a DIN-sínre. |
|---|---|
| 1. Illesztés | Illeszd össze a modul hornyát és vezetőelemét az előző, illetve adott esetben a következő komponenssel. |
| 2. Rögzítés | Nyomd a modult a szerelvénybe, amíg a DIN-sínre bepattan. |
| 3. Ellenőrzés | Ellenőrizd, hogy a modul biztosan rögzült a DIN-sínen és a szerelvényben. |
753 dugaszolható felület felhelyezése
| 1. Reteszelés ellenőrzése | Ellenőrizd, hogy az I/O-modul reteszelőfüle nincs kihúzva. |
|---|---|
| 2. Elhelyezés | Helyezd a vezetékezési felületet az I/O-modulra. |
| 3. Bepattintás | Nyomd a felületet az I/O-modulra, amíg teljesen bepattan. |
753 csatlakozó kódolása
| 1. Kódolóelemek | Illeszd a kódolótüskét a hüvelybe. |
|---|---|
| 2. Elhelyezés | Helyezd az összeillesztett kódolóelemeket az I/O-modulba. |
| Választási lehetőségek | Tüskénként négy kódolási helyzet, két kódolóelemmel 16 lehetőség áll rendelkezésre. |
| 3. Csatlakoztatás | Helyezd a dugaszolható csatlakozót az I/O-modulra. A csatlakozó eltávolítása után a hüvelyek a modulban maradnak. |
Vezeték-előkészítés
| Vezeték | Réz; tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 9–10 mm / 0,35–0,39 inch. |
| Vezetők száma | Kapocspontonként egy vezetőt csatlakoztass. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Nyitás | A működtetőszerszámot egyenesen vezesd a csatlakozó fölötti téglalap alakú működtetőnyílásba. |
|---|---|
| 2. Vezeték behelyezése | A vezetéket vezesd a megfelelő kerek csatlakozónyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
753 modul eltávolítása
| Éles érintkezők | Eltávolításkor ügyelj a tápsínérintkezők éles széleire. |
|---|---|
| 1. Csatlakozó levétele | Húzd a narancssárga reteszt a modul felső széle felé, és vedd le a dugaszolható csatlakozót; ezután hozzáférsz a kioldófülhöz. |
| 2. Kioldás | Húzd fel az I/O-modul narancssárga kioldófülét. |
| 3. Kiemelés | A kioldófülnél fogva húzd ki az I/O-modult a szerelvényből. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 753-552 2 csatornás analóg kimeneti modul, 0–20 mA használati útmutató
Biztonság és előkészítés
| Szakember | A szerelést és csatlakoztatást megfelelően képzett villamos szakember végezheti, a rendszer és az adott alkalmazás gyári előírásai szerint. |
|---|---|
| Feszültségmentesítés | Munka előtt kapcsolj ki minden tápfeszültséget, és ellenőrizd a feszültségmentességet. |
| Tervezés | Szerelés előtt ellenőrizd a tervezett csomópont felépítését, megengedett mechanikai, villamos és környezeti feltételeit, kapcsolási rajzait, szerelési helyzetét, távolságait, kábeltípusait és kábelhosszait. |
| ESD-védelem | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. |
| Védővezető | A terepi csatlakozások nem biztosítanak védővezető-funkciót. Védőföldelést igénylő terepi készülék védőföldelését külön kell kialakítani; veszélyes aktív feszültségnél a DIN-sínt megfelelően PE-re kell csatlakoztatni. |
| Burkolat | A nyitott készüléket megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el. Biztosíts megfelelő érintés- és UV-védelmet, csak feljogosított személyzet szerszámmal történő hozzáférését, az előírt szennyezettségi fokot és mechanikai stabilitást; a burkolat akadályozza meg a tűz továbbterjedését. |
Modul felszerelése
| Sorrend | A fejállomástól kiindulva, a terv szerint balról jobbra szereld a modulokat a DIN-sínre. |
|---|---|
| 1. Illesztés | Illeszd össze a modul hornyát és vezetőelemét az előző, illetve adott esetben a következő komponenssel. |
| 2. Rögzítés | Nyomd a modult a szerelvénybe, amíg a DIN-sínre bepattan. |
| 3. Ellenőrzés | Ellenőrizd, hogy a modul biztosan rögzült a DIN-sínen és a szerelvényben. |
753 dugaszolható felület felhelyezése
| 1. Reteszelés ellenőrzése | Ellenőrizd, hogy az I/O-modul reteszelőfüle nincs kihúzva. |
|---|---|
| 2. Elhelyezés | Helyezd a vezetékezési felületet az I/O-modulra. |
| 3. Bepattintás | Nyomd a felületet az I/O-modulra, amíg teljesen bepattan. |
753 csatlakozó kódolása
| 1. Kódolóelemek | Illeszd a kódolótüskét a hüvelybe. |
|---|---|
| 2. Elhelyezés | Helyezd az összeillesztett kódolóelemeket az I/O-modulba. |
| Választási lehetőségek | Tüskénként négy kódolási helyzet, két kódolóelemmel 16 lehetőség áll rendelkezésre. |
| 3. Csatlakoztatás | Helyezd a dugaszolható csatlakozót az I/O-modulra. A csatlakozó eltávolítása után a hüvelyek a modulban maradnak. |
Vezeték-előkészítés
| Vezeték | Réz; tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 9–10 mm / 0,35–0,39 inch. |
| Vezetők száma | Kapocspontonként egy vezetőt csatlakoztass. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Nyitás | A működtetőszerszámot egyenesen vezesd a csatlakozó fölötti téglalap alakú működtetőnyílásba. |
|---|---|
| 2. Vezeték behelyezése | A vezetéket vezesd a megfelelő kerek csatlakozónyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
753 modul eltávolítása
| Éles érintkezők | Eltávolításkor ügyelj a tápsínérintkezők éles széleire. |
|---|---|
| 1. Csatlakozó levétele | Húzd a narancssárga reteszt a modul felső széle felé, és vedd le a dugaszolható csatlakozót; ezután hozzáférsz a kioldófülhöz. |
| 2. Kioldás | Húzd fel az I/O-modul narancssárga kioldófülét. |
| 3. Kiemelés | A kioldófülnél fogva húzd ki az I/O-modult a szerelvényből. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
