Wago 753-492 2 csatornás analóg bemeneti modul, 4–20 mA, differenciálbemenet
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

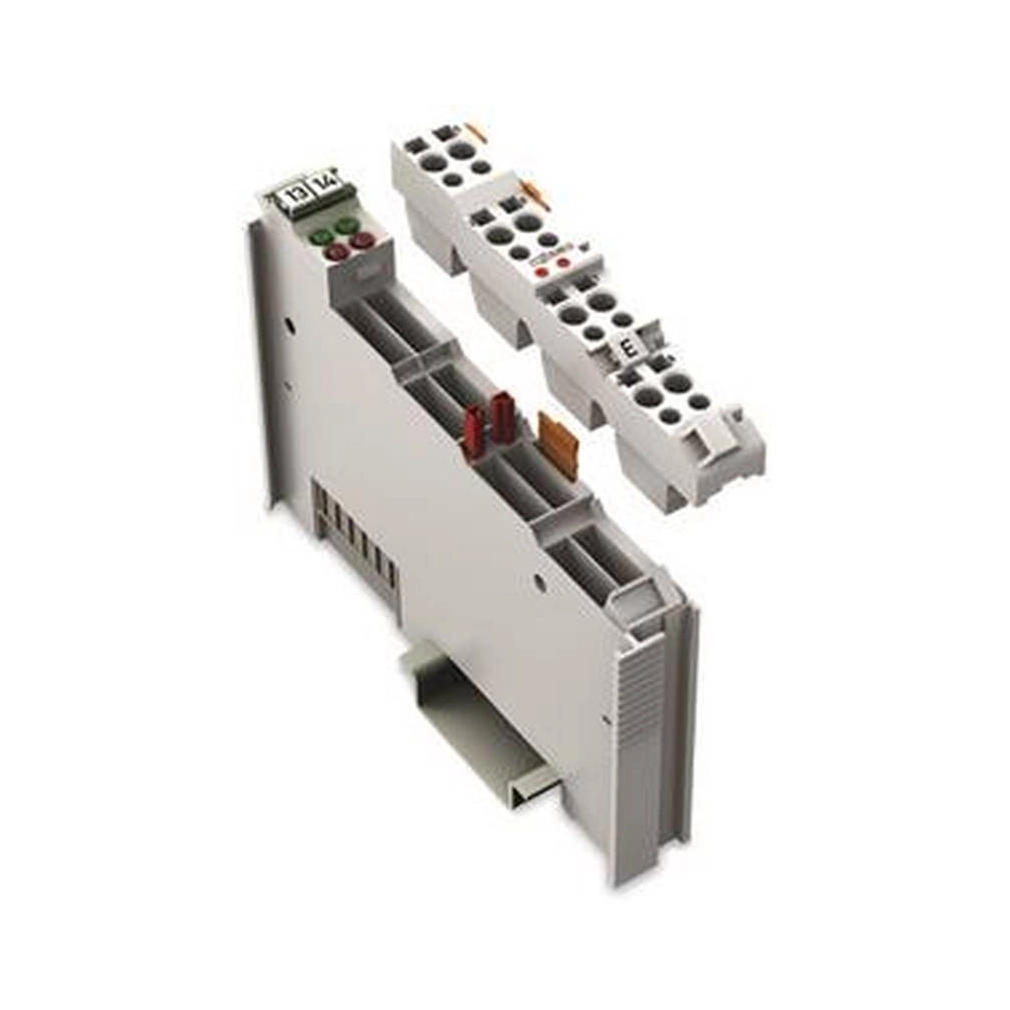

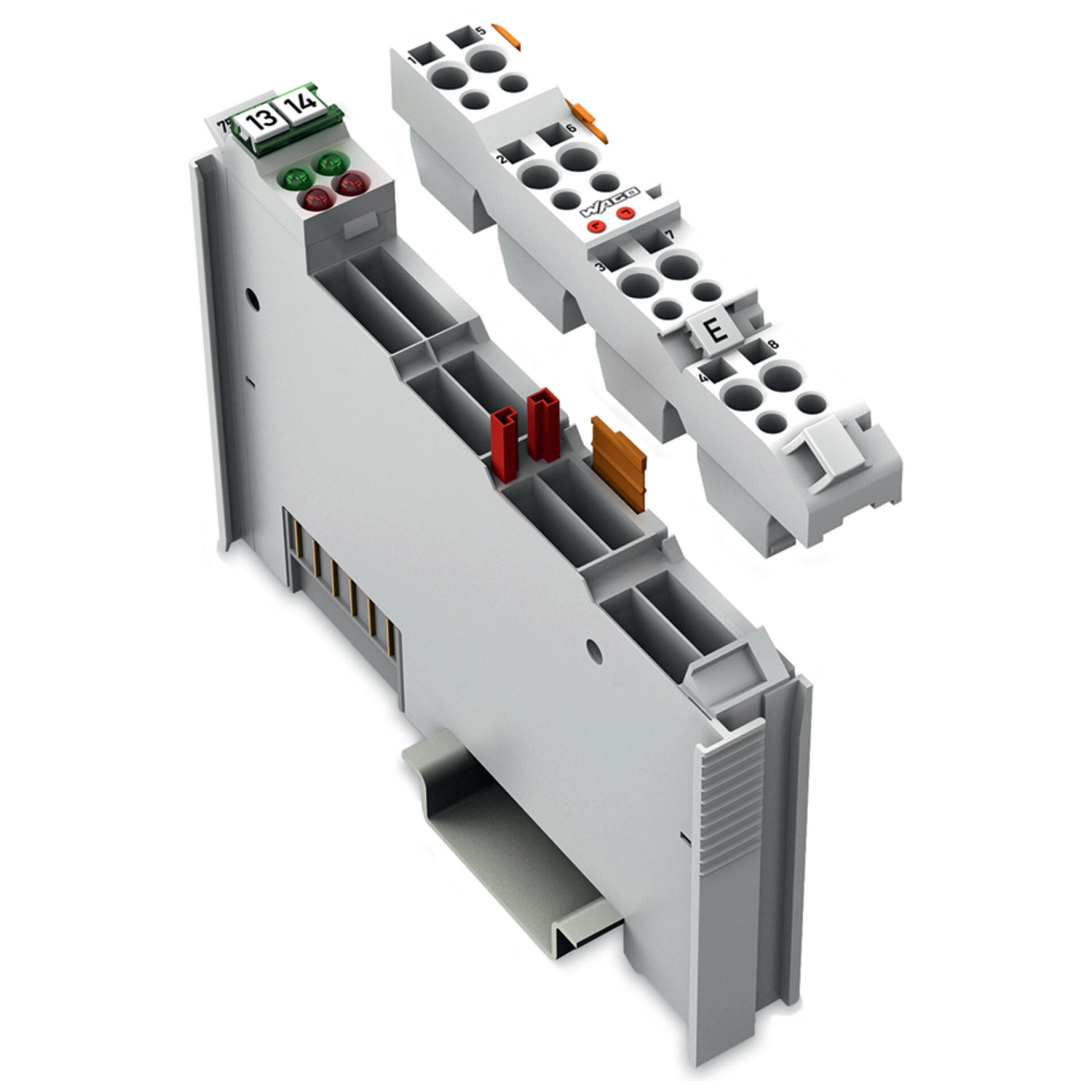

A Wago 753-492 kétcsatornás differenciális analóg bemeneti modul. Két, egymástól elektromosan leválasztott differenciális bemeneti csatornán fogad 4–20 mA DC jelet, 13 bites felbontással. A modul a rendszeroldalról kap tápellátást, az árnyékolás a DIN-sínhez csatlakozik.
Működés
| Funkció | Két, egymástól elektromosan leválasztott differenciális bemeneti csatornán fogad 4–20 mA DC jelet, 13 bites felbontással. A modul a rendszeroldalról kap tápellátást, az árnyékolás a DIN-sínhez csatlakozik. |
|---|
Jeltechnika
| Analóg bemenetek száma | 2 |
|---|---|
| Csatornák száma összesen (modul) | 2 |
| Jel típusa | Áramerősség |
| Áramjel tartománya | 4 … 20 mADC |
| Szenzorcsatlakozás | 2 x (2 vezetékes) |
| Bemeneti szűrő | Aluláteresztő (1. rendű), f G = 5 kHz |
| Jelkarakterisztika | Differenciális |
| Felbontás [bit] | 13 bit |
| Adatszélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz (opcionális) |
| Bemeneti ellenállás (max.) | 270 Ω |
| Megengedett folyamatos túlterhelés | 30 V |
| Zajhatás csillapítása | 80 dB |
| Hiányzó kód nélküli monotonitás | Van |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba – eltérés (max.) a felső tartománybeli értéktől | 0,05 % |
| Mérési hiba a teljes hőmérséklet tartományban | ≤ 0,4 % |
| A felső mérési tartomány értékének hőmérsékleti hibája (max.) | 0,01 %/K |
| Mintavételezés időtartama | 5 µs |
| Mintavételi késleltetés (csatorna/csatorna) | 1 µs |
| Mintavételi késleltetés (modul) | 1 ms |
| Mintavételezési ismétlési idő | 1 ms |
| LSB értéke (a legkevésbé értékes bit) | 2,4 µA |
| Működési mód | Folyamatos mintavételezés (alapbeállítás) |
| Védelem | Nemlineáris korlátozás |
| Mérési tartomány túllépése/el nem érése | Állapotjelző byte és LED |
| Mérési érték begyűjtése | A modulon belül időszinkronizált |
| Átalakítási eljárás | Fokozatos közelítésű regiszter (SAR - Successive Approximation Register) |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 80 mA |
| Szigetelés | 500 V rendszer/terep vagy csatorna/csatorna |

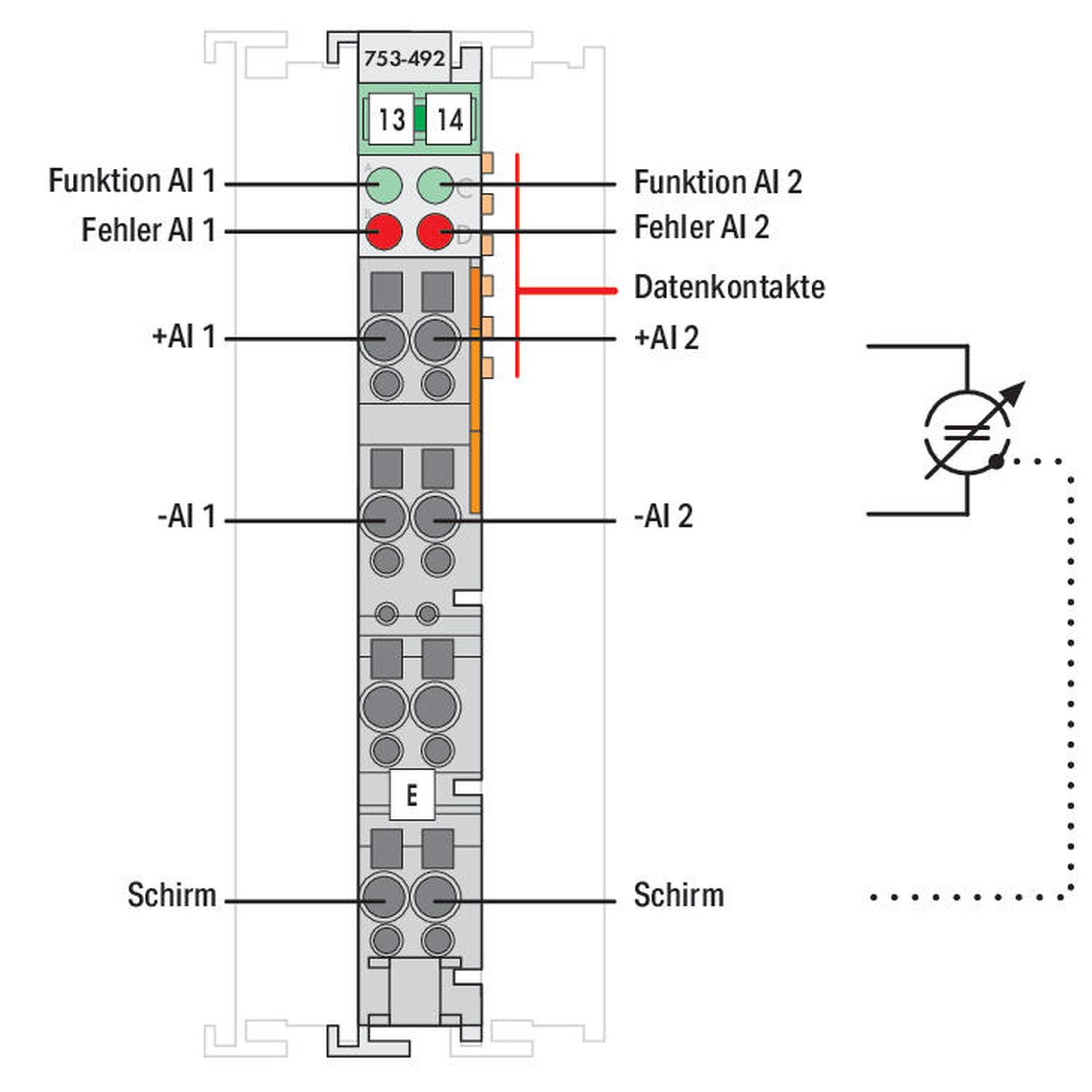

| Indikátorok | Zöld A és C LED: AI1 és AI2 működés; piros B és D LED: AI1 és AI2 hiba. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 6 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | dugaszolható |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,774 MJ |
| Tömeg | 56,5 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-4 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
753 csatlakozófelület
| Kivitel | Dugaszolható vezetékezési felület; a dugaszolható csatlakozót és a 753-as kódoló lábakat nem tartalmazza. |
|---|---|
| Szükséges kiegészítő | 753-110 dugó. |

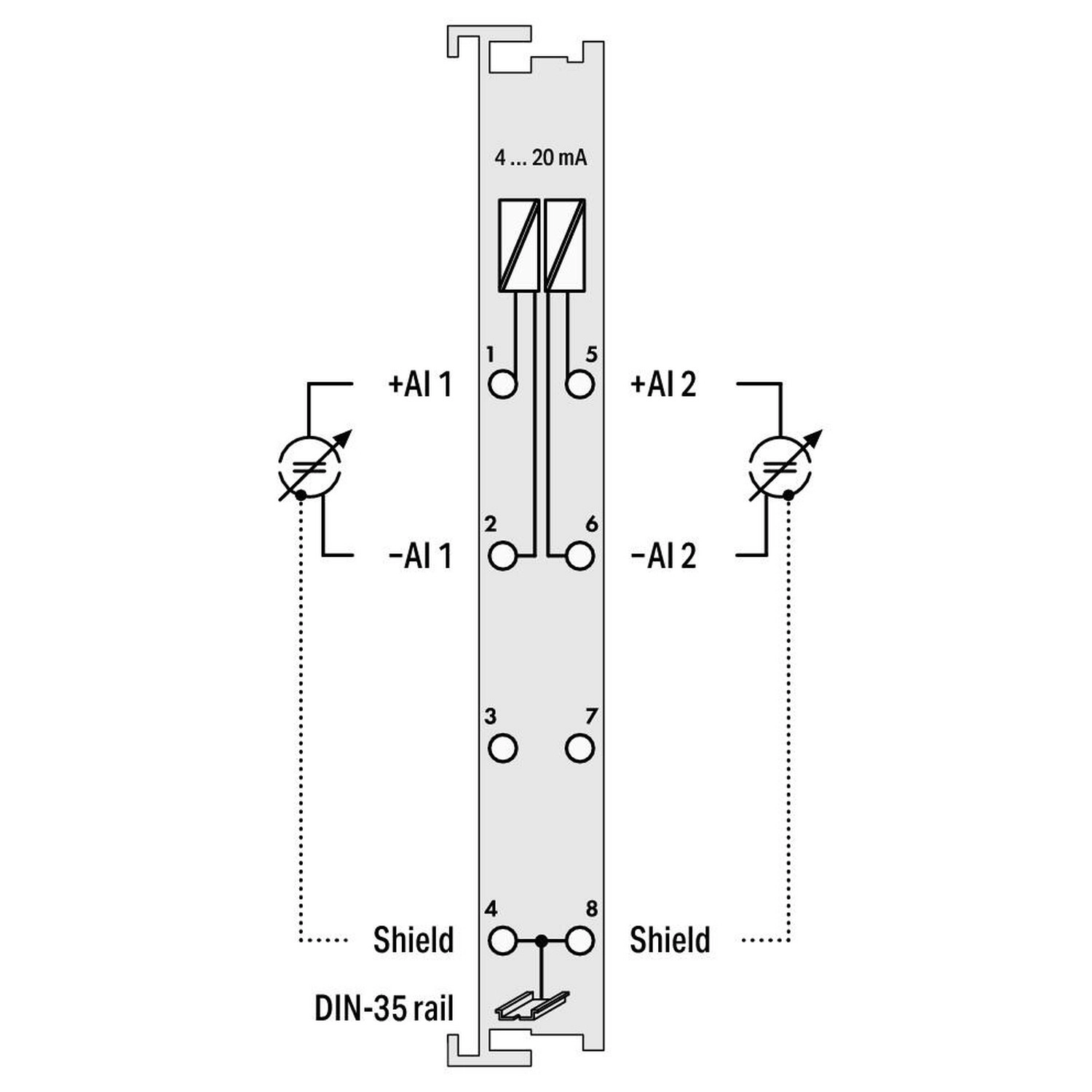

Csatlakozókiosztás
| 1; 5 | +AI1; +AI2 |
|---|---|
| 2; 6 | −AI1; −AI2 |
| 4; 8 | Árnyékolás; DIN-sín |

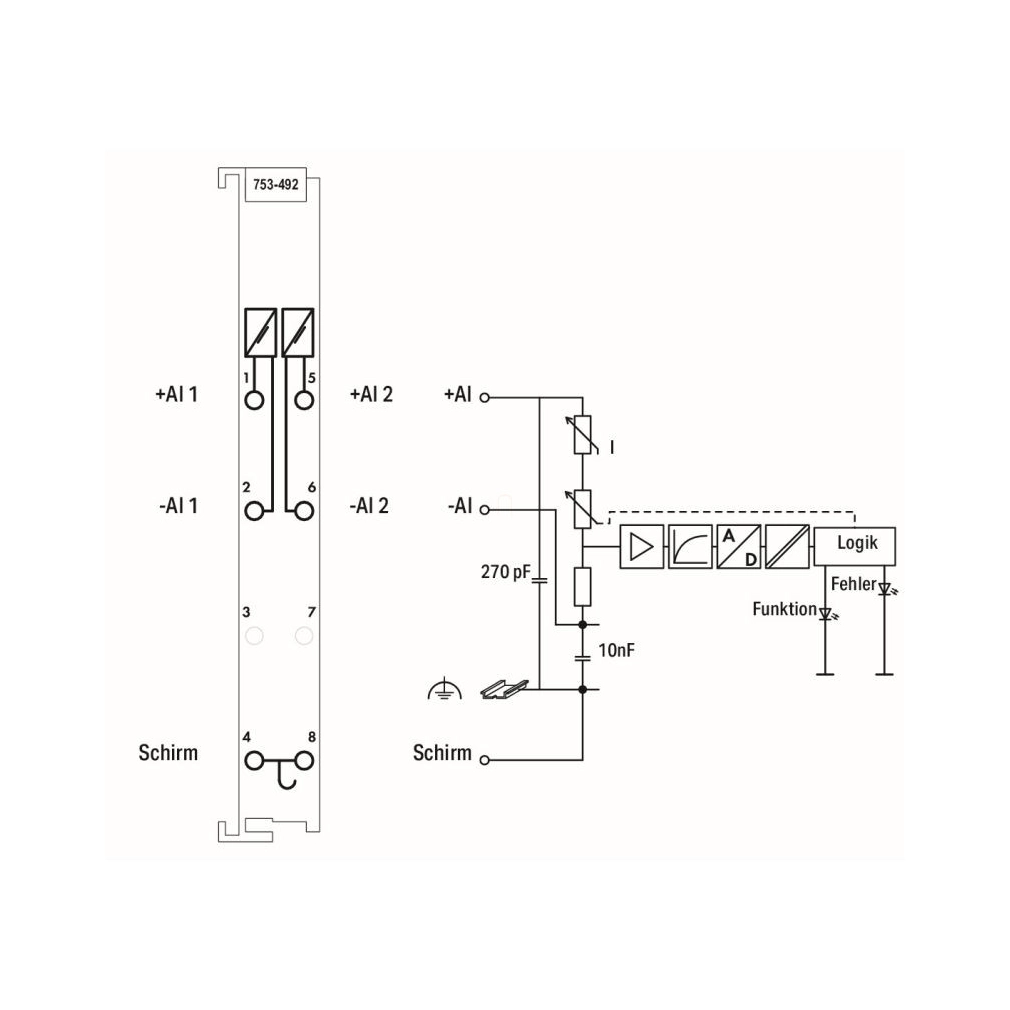

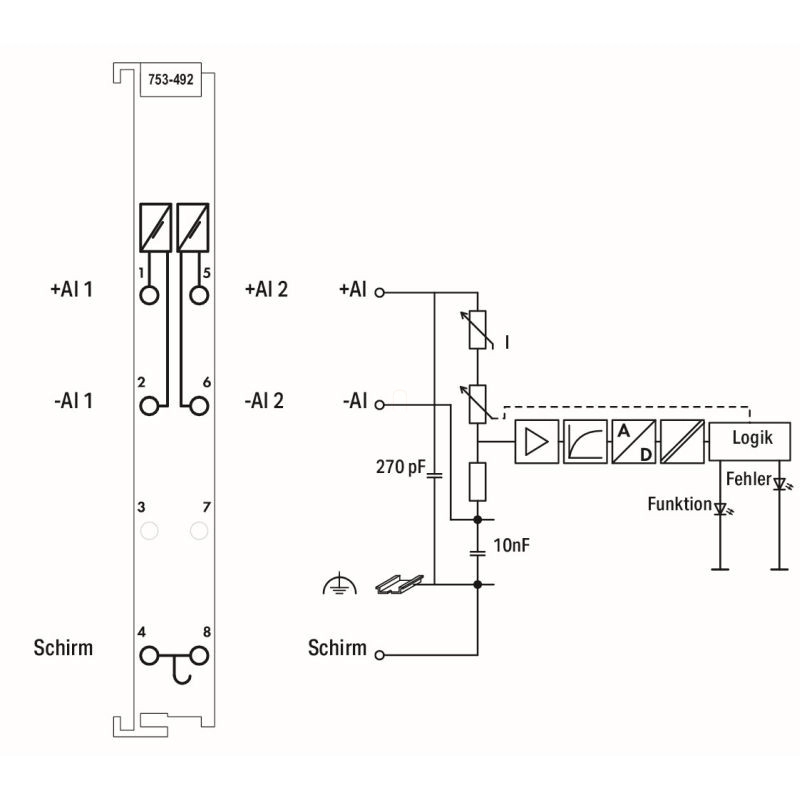

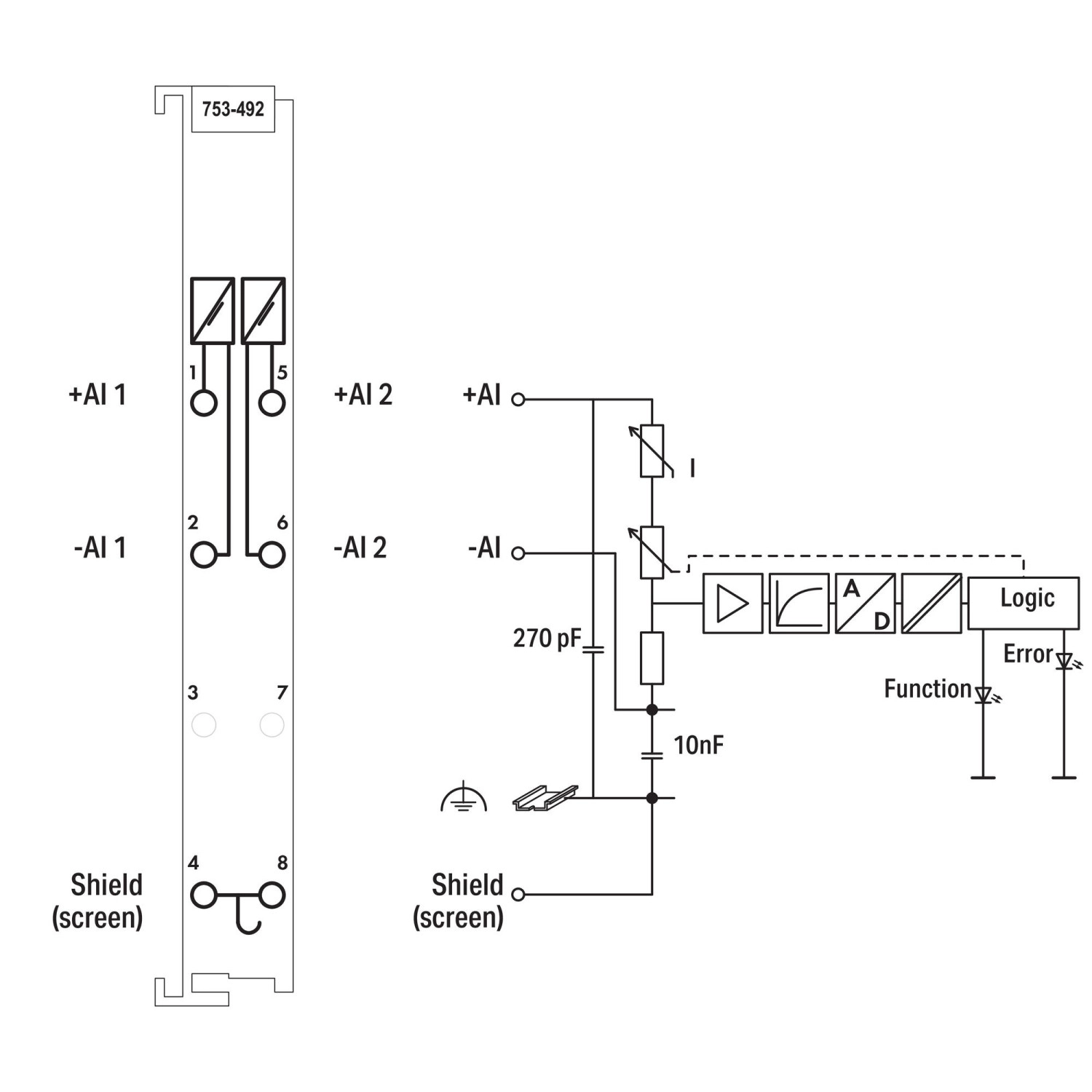

Belső kapcsolási rajz jelölései
| Kapacitásjelölések | 270 pF; 10 nF. A modul belső kapcsolási rajzának adatai, nem külső alkatrész-előírások. |
|---|
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-AIM750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | 4-metil-1,2-ciklohexán-dikarbonsav-anhidrid; Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 5ae56e80-a696-4b4a-a939-b05311cf35ae |
| SCIP; Belgium | f881196c-50c3-43be-82bd-f12705350164 |
| SCIP; Bulgária | 72c06cec-bdfe-452a-9b2c-d09a552156b7 |
| SCIP; Csehország | 56c97b3d-60d6-40d5-83d3-b4cd22e58ea9 |
| SCIP; Dánia | c395fe2b-43cc-4886-997a-ef24c3b30e7f |
| SCIP; Finnország | 3c292a96-baa4-43ba-94fe-878f4d9abe2a |
| SCIP; Franciaország | 3721ce6a-3df6-4818-970b-1cd98ccb8881 |
| SCIP; Németország | e6be9c17-20b7-4b8a-a341-9f0fb786110a |
| SCIP; Magyarország | 10fb5efa-0706-4b41-87ef-b37e6751d07f |
| SCIP; Olaszország | cfd0a15d-ad30-4f85-8d70-74ad69464ee8 |
| SCIP; Hollandia | 51d09eb0-20ed-4712-93f9-aa67cff1114f |
| SCIP; Lengyelország | 829cce39-644d-47ef-882d-1fcb4cdbd59c |
| SCIP; Románia | a18c533e-184b-4f50-84c6-c7a1fb3341ac |
| SCIP; Svédország | b5a8f48e-2f5d-48f0-a78a-0a2e1c5102d8 |
Kapcsolódó termékek
| 753-110 | Dugó |
|---|---|
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 753-150 | 753 sorozat kódoló láb |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Biztonság és előkészítés
| Szakember | A szerelést és csatlakoztatást megfelelően képzett villamos szakember végezheti, a rendszer és az adott alkalmazás gyári előírásai szerint. |
|---|---|
| Feszültségmentesítés | Munka előtt kapcsolj ki minden tápfeszültséget, és ellenőrizd a feszültségmentességet. |
| Tervezés | Szerelés előtt ellenőrizd a tervezett csomópont felépítését, megengedett mechanikai, villamos és környezeti feltételeit, kapcsolási rajzait, szerelési helyzetét, távolságait, kábeltípusait és kábelhosszait. |
| ESD-védelem | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. |
| Védővezető | A terepi csatlakozások nem biztosítanak védővezető-funkciót. Védőföldelést igénylő terepi készülék védőföldelését külön kell kialakítani; veszélyes aktív feszültségnél a DIN-sínt megfelelően PE-re kell csatlakoztatni. |
| Burkolat | A nyitott készüléket megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el. Biztosíts megfelelő érintés- és UV-védelmet, csak feljogosított személyzet szerszámmal történő hozzáférését, az előírt szennyezettségi fokot és mechanikai stabilitást; a burkolat akadályozza meg a tűz továbbterjedését. |
Modul felszerelése
| Sorrend | A fejállomástól kiindulva, a terv szerint balról jobbra szereld a modulokat a DIN-sínre. |
|---|---|
| 1. Illesztés | Illeszd össze a modul hornyát és vezetőelemét az előző, illetve adott esetben a következő komponenssel. |
| 2. Rögzítés | Nyomd a modult a szerelvénybe, amíg a DIN-sínre bepattan. |
| 3. Ellenőrzés | Ellenőrizd, hogy a modul biztosan rögzült a DIN-sínen és a szerelvényben. |
753 dugaszolható felület felhelyezése
| 1. Reteszelés ellenőrzése | Ellenőrizd, hogy az I/O-modul reteszelőfüle nincs kihúzva. |
|---|---|
| 2. Elhelyezés | Helyezd a vezetékezési felületet az I/O-modulra. |
| 3. Bepattintás | Nyomd a felületet az I/O-modulra, amíg teljesen bepattan. |
753 csatlakozó kódolása
| 1. Kódolóelemek | Illeszd a kódolótüskét a hüvelybe. |
|---|---|
| 2. Elhelyezés | Helyezd az összeillesztett kódolóelemeket az I/O-modulba. |
| Választási lehetőségek | Tüskénként négy kódolási helyzet, két kódolóelemmel 16 lehetőség áll rendelkezésre. |
| 3. Csatlakoztatás | Helyezd a dugaszolható csatlakozót az I/O-modulra. A csatlakozó eltávolítása után a hüvelyek a modulban maradnak. |
Vezeték-előkészítés
| Vezeték | Réz; tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 9–10 mm / 0,35–0,39 inch. |
| Vezetők száma | Kapocspontonként egy vezetőt csatlakoztass. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Nyitás | A működtetőszerszámot egyenesen vezesd a csatlakozó fölötti téglalap alakú működtetőnyílásba. |
|---|---|
| 2. Vezeték behelyezése | A vezetéket vezesd a megfelelő kerek csatlakozónyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
753 modul eltávolítása
| Éles érintkezők | Eltávolításkor ügyelj a tápsínérintkezők éles széleire. |
|---|---|
| 1. Csatlakozó levétele | Húzd a narancssárga reteszt a modul felső széle felé, és vedd le a dugaszolható csatlakozót; ezután hozzáférsz a kioldófülhöz. |
| 2. Kioldás | Húzd fel az I/O-modul narancssárga kioldófülét. |
| 3. Kiemelés | A kioldófülnél fogva húzd ki az I/O-modult a szerelvényből. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
9–10 mm; a saját vezetékfajtára és keresztmetszetre megadott tartományt is be kell tartani.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Wago 753-492 2 csatornás analóg bemeneti modul, 4–20 mA, differenciálbemenet műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 753-492 |
| GTIN / EAN | 4050821867500 |
| Terméktípus | Kétcsatornás differenciális analóg bemeneti modul |
Működés
| Funkció | Két, egymástól elektromosan leválasztott differenciális bemeneti csatornán fogad 4–20 mA DC jelet, 13 bites felbontással. A modul a rendszeroldalról kap tápellátást, az árnyékolás a DIN-sínhez csatlakozik. |
|---|
Jeltechnika
| Analóg bemenetek száma | 2 |
|---|---|
| Csatornák száma összesen (modul) | 2 |
| Jel típusa | Áramerősség |
| Áramjel tartománya | 4 … 20 mADC |
| Szenzorcsatlakozás | 2 x (2 vezetékes) |
| Bemeneti szűrő | Aluláteresztő (1. rendű), f G = 5 kHz |
| Jelkarakterisztika | Differenciális |
| Felbontás [bit] | 13 bit |
| Adatszélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz (opcionális) |
| Bemeneti ellenállás (max.) | 270 Ω |
| Megengedett folyamatos túlterhelés | 30 V |
| Zajhatás csillapítása | 80 dB |
| Hiányzó kód nélküli monotonitás | Van |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba – eltérés (max.) a felső tartománybeli értéktől | 0,05 % |
| Mérési hiba a teljes hőmérséklet tartományban | ≤ 0,4 % |
| A felső mérési tartomány értékének hőmérsékleti hibája (max.) | 0,01 %/K |
| Mintavételezés időtartama | 5 µs |
| Mintavételi késleltetés (csatorna/csatorna) | 1 µs |
| Mintavételi késleltetés (modul) | 1 ms |
| Mintavételezési ismétlési idő | 1 ms |
| LSB értéke (a legkevésbé értékes bit) | 2,4 µA |
| Működési mód | Folyamatos mintavételezés (alapbeállítás) |
| Védelem | Nemlineáris korlátozás |
| Mérési tartomány túllépése/el nem érése | Állapotjelző byte és LED |
| Mérési érték begyűjtése | A modulon belül időszinkronizált |
| Átalakítási eljárás | Fokozatos közelítésű regiszter (SAR - Successive Approximation Register) |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 80 mA |
| Szigetelés | 500 V rendszer/terep vagy csatorna/csatorna |
| Indikátorok | Zöld A és C LED: AI1 és AI2 működés; piros B és D LED: AI1 és AI2 hiba. |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 6 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | dugaszolható |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,774 MJ |
| Tömeg | 56,5 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-4 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
753 csatlakozófelület
| Kivitel | Dugaszolható vezetékezési felület; a dugaszolható csatlakozót és a 753-as kódoló lábakat nem tartalmazza. |
|---|---|
| Szükséges kiegészítő | 753-110 dugó. |
Csatlakozókiosztás
| 1; 5 | +AI1; +AI2 |
|---|---|
| 2; 6 | −AI1; −AI2 |
| 4; 8 | Árnyékolás; DIN-sín |
Belső kapcsolási rajz jelölései
| Kapacitásjelölések | 270 pF; 10 nF. A modul belső kapcsolási rajzának adatai, nem külső alkatrész-előírások. |
|---|
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-AIM750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | 4-metil-1,2-ciklohexán-dikarbonsav-anhidrid; Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 5ae56e80-a696-4b4a-a939-b05311cf35ae |
| SCIP; Belgium | f881196c-50c3-43be-82bd-f12705350164 |
| SCIP; Bulgária | 72c06cec-bdfe-452a-9b2c-d09a552156b7 |
| SCIP; Csehország | 56c97b3d-60d6-40d5-83d3-b4cd22e58ea9 |
| SCIP; Dánia | c395fe2b-43cc-4886-997a-ef24c3b30e7f |
| SCIP; Finnország | 3c292a96-baa4-43ba-94fe-878f4d9abe2a |
| SCIP; Franciaország | 3721ce6a-3df6-4818-970b-1cd98ccb8881 |
| SCIP; Németország | e6be9c17-20b7-4b8a-a341-9f0fb786110a |
| SCIP; Magyarország | 10fb5efa-0706-4b41-87ef-b37e6751d07f |
| SCIP; Olaszország | cfd0a15d-ad30-4f85-8d70-74ad69464ee8 |
| SCIP; Hollandia | 51d09eb0-20ed-4712-93f9-aa67cff1114f |
| SCIP; Lengyelország | 829cce39-644d-47ef-882d-1fcb4cdbd59c |
| SCIP; Románia | a18c533e-184b-4f50-84c6-c7a1fb3341ac |
| SCIP; Svédország | b5a8f48e-2f5d-48f0-a78a-0a2e1c5102d8 |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85437090990 |
| UNSPSC | 32101513 |
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 9.0 | 27-24-26-01 |
| ETIM 9.0 | EC001596 |
| ETIM 10.0 | EC001596 |
| ECCN | NO US CLASSIFICATION |
Kapcsolódó termékek
| 753-110 | Dugó |
|---|---|
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 753-150 | 753 sorozat kódoló láb |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Biztonság és előkészítés
| Szakember | A szerelést és csatlakoztatást megfelelően képzett villamos szakember végezheti, a rendszer és az adott alkalmazás gyári előírásai szerint. |
|---|---|
| Feszültségmentesítés | Munka előtt kapcsolj ki minden tápfeszültséget, és ellenőrizd a feszültségmentességet. |
| Tervezés | Szerelés előtt ellenőrizd a tervezett csomópont felépítését, megengedett mechanikai, villamos és környezeti feltételeit, kapcsolási rajzait, szerelési helyzetét, távolságait, kábeltípusait és kábelhosszait. |
| ESD-védelem | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. |
| Védővezető | A terepi csatlakozások nem biztosítanak védővezető-funkciót. Védőföldelést igénylő terepi készülék védőföldelését külön kell kialakítani; veszélyes aktív feszültségnél a DIN-sínt megfelelően PE-re kell csatlakoztatni. |
| Burkolat | A nyitott készüléket megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el. Biztosíts megfelelő érintés- és UV-védelmet, csak feljogosított személyzet szerszámmal történő hozzáférését, az előírt szennyezettségi fokot és mechanikai stabilitást; a burkolat akadályozza meg a tűz továbbterjedését. |
Modul felszerelése
| Sorrend | A fejállomástól kiindulva, a terv szerint balról jobbra szereld a modulokat a DIN-sínre. |
|---|---|
| 1. Illesztés | Illeszd össze a modul hornyát és vezetőelemét az előző, illetve adott esetben a következő komponenssel. |
| 2. Rögzítés | Nyomd a modult a szerelvénybe, amíg a DIN-sínre bepattan. |
| 3. Ellenőrzés | Ellenőrizd, hogy a modul biztosan rögzült a DIN-sínen és a szerelvényben. |
753 dugaszolható felület felhelyezése
| 1. Reteszelés ellenőrzése | Ellenőrizd, hogy az I/O-modul reteszelőfüle nincs kihúzva. |
|---|---|
| 2. Elhelyezés | Helyezd a vezetékezési felületet az I/O-modulra. |
| 3. Bepattintás | Nyomd a felületet az I/O-modulra, amíg teljesen bepattan. |
753 csatlakozó kódolása
| 1. Kódolóelemek | Illeszd a kódolótüskét a hüvelybe. |
|---|---|
| 2. Elhelyezés | Helyezd az összeillesztett kódolóelemeket az I/O-modulba. |
| Választási lehetőségek | Tüskénként négy kódolási helyzet, két kódolóelemmel 16 lehetőség áll rendelkezésre. |
| 3. Csatlakoztatás | Helyezd a dugaszolható csatlakozót az I/O-modulra. A csatlakozó eltávolítása után a hüvelyek a modulban maradnak. |
Vezeték-előkészítés
| Vezeték | Réz; tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 9–10 mm / 0,35–0,39 inch. |
| Vezetők száma | Kapocspontonként egy vezetőt csatlakoztass. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Nyitás | A működtetőszerszámot egyenesen vezesd a csatlakozó fölötti téglalap alakú működtetőnyílásba. |
|---|---|
| 2. Vezeték behelyezése | A vezetéket vezesd a megfelelő kerek csatlakozónyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
753 modul eltávolítása
| Éles érintkezők | Eltávolításkor ügyelj a tápsínérintkezők éles széleire. |
|---|---|
| 1. Csatlakozó levétele | Húzd a narancssárga reteszt a modul felső széle felé, és vedd le a dugaszolható csatlakozót; ezután hozzáférsz a kioldófülhöz. |
| 2. Kioldás | Húzd fel az I/O-modul narancssárga kioldófülét. |
| 3. Kiemelés | A kioldófülnél fogva húzd ki az I/O-modult a szerelvényből. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 753-492 2 csatornás analóg bemeneti modul, 4–20 mA, differenciálbemenet használati útmutató
Biztonság és előkészítés
| Szakember | A szerelést és csatlakoztatást megfelelően képzett villamos szakember végezheti, a rendszer és az adott alkalmazás gyári előírásai szerint. |
|---|---|
| Feszültségmentesítés | Munka előtt kapcsolj ki minden tápfeszültséget, és ellenőrizd a feszültségmentességet. |
| Tervezés | Szerelés előtt ellenőrizd a tervezett csomópont felépítését, megengedett mechanikai, villamos és környezeti feltételeit, kapcsolási rajzait, szerelési helyzetét, távolságait, kábeltípusait és kábelhosszait. |
| ESD-védelem | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket. |
| Védővezető | A terepi csatlakozások nem biztosítanak védővezető-funkciót. Védőföldelést igénylő terepi készülék védőföldelését külön kell kialakítani; veszélyes aktív feszültségnél a DIN-sínt megfelelően PE-re kell csatlakoztatni. |
| Burkolat | A nyitott készüléket megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el. Biztosíts megfelelő érintés- és UV-védelmet, csak feljogosított személyzet szerszámmal történő hozzáférését, az előírt szennyezettségi fokot és mechanikai stabilitást; a burkolat akadályozza meg a tűz továbbterjedését. |
Modul felszerelése
| Sorrend | A fejállomástól kiindulva, a terv szerint balról jobbra szereld a modulokat a DIN-sínre. |
|---|---|
| 1. Illesztés | Illeszd össze a modul hornyát és vezetőelemét az előző, illetve adott esetben a következő komponenssel. |
| 2. Rögzítés | Nyomd a modult a szerelvénybe, amíg a DIN-sínre bepattan. |
| 3. Ellenőrzés | Ellenőrizd, hogy a modul biztosan rögzült a DIN-sínen és a szerelvényben. |
753 dugaszolható felület felhelyezése
| 1. Reteszelés ellenőrzése | Ellenőrizd, hogy az I/O-modul reteszelőfüle nincs kihúzva. |
|---|---|
| 2. Elhelyezés | Helyezd a vezetékezési felületet az I/O-modulra. |
| 3. Bepattintás | Nyomd a felületet az I/O-modulra, amíg teljesen bepattan. |
753 csatlakozó kódolása
| 1. Kódolóelemek | Illeszd a kódolótüskét a hüvelybe. |
|---|---|
| 2. Elhelyezés | Helyezd az összeillesztett kódolóelemeket az I/O-modulba. |
| Választási lehetőségek | Tüskénként négy kódolási helyzet, két kódolóelemmel 16 lehetőség áll rendelkezésre. |
| 3. Csatlakoztatás | Helyezd a dugaszolható csatlakozót az I/O-modulra. A csatlakozó eltávolítása után a hüvelyek a modulban maradnak. |
Vezeték-előkészítés
| Vezeték | Réz; tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 9–10 mm / 0,35–0,39 inch. |
| Vezetők száma | Kapocspontonként egy vezetőt csatlakoztass. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Nyitás | A működtetőszerszámot egyenesen vezesd a csatlakozó fölötti téglalap alakú működtetőnyílásba. |
|---|---|
| 2. Vezeték behelyezése | A vezetéket vezesd a megfelelő kerek csatlakozónyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
753 modul eltávolítása
| Éles érintkezők | Eltávolításkor ügyelj a tápsínérintkezők éles széleire. |
|---|---|
| 1. Csatlakozó levétele | Húzd a narancssárga reteszt a modul felső széle felé, és vedd le a dugaszolható csatlakozót; ezután hozzáférsz a kioldófülhöz. |
| 2. Kioldás | Húzd fel az I/O-modul narancssárga kioldófülét. |
| 3. Kiemelés | A kioldófülnél fogva húzd ki az I/O-modult a szerelvényből. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
