Wago 753-482 2 csatornás analóg bemeneti modul, 4–20 mA HART
RRP:315 388 Ft
312 234 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
271 943 Ft
nettó 214 128 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

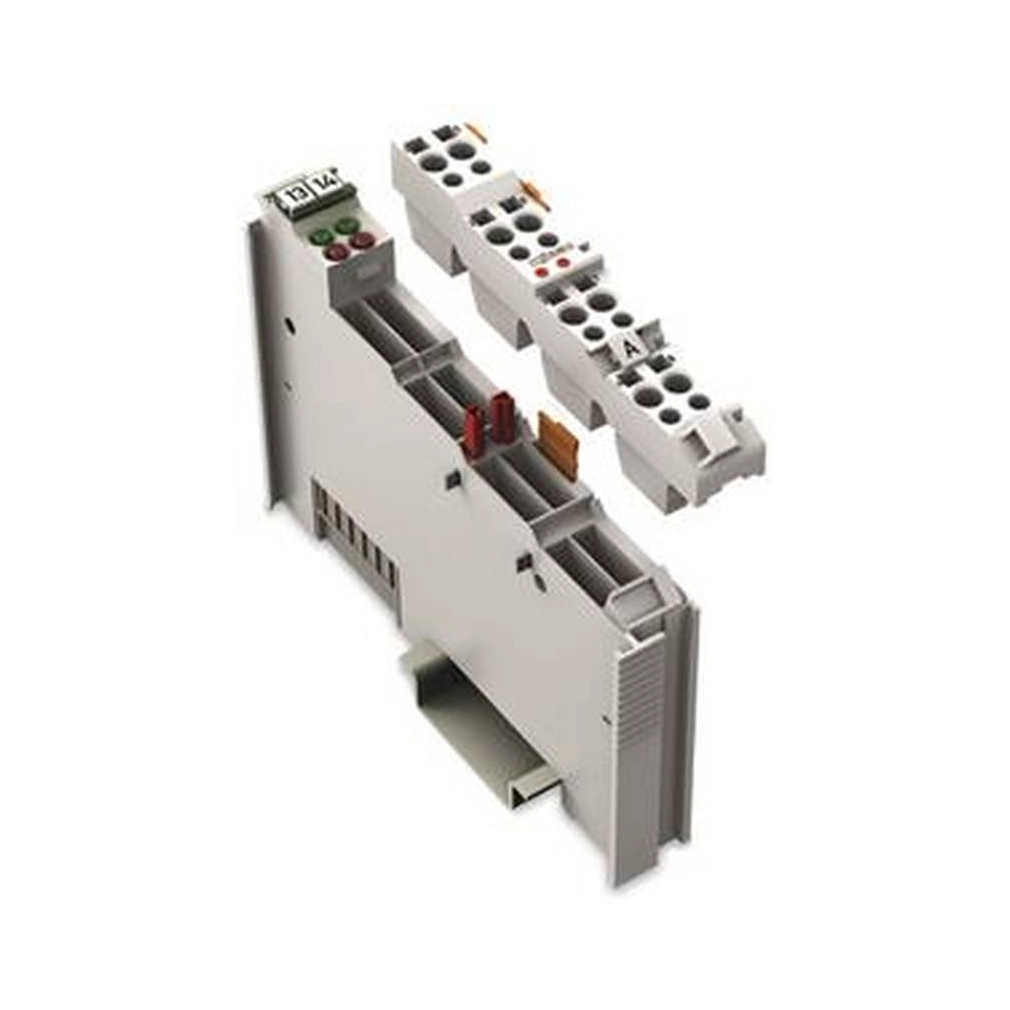

Ez az analóg bemeneti modul táplálja a terepi oldali jelátalakítókat, illetve az elektromosan leválasztott analóg jeleket a terepibuszhoz továbbítja. A 24 V-os terepi tápfeszültség a modul power jumper érintkezőiről érkezik. Az árnyékolás közvetlenül a DIN kalapsínhez csatlakozik. Kb. 25 mA-nél a túlterhelésvédelem a mérő bemenetet átkapcsolja nagy ellenállású állapotba. A normális működési körülmények visszaállásakor a mérő bemenet automatikusan visszakapcsol. Ez a modul táplálja meg a kétvezetékes jelátalakítókat. Csatornánként akár 4 dinamikus HART-változót (PV, SV, TV, QV) lehet a csatoló vagy a vezérlő periodikus eljárásképébe (process image) integrálni (paraméterezhető). A csatlakoztatott, intelligens HART terepi készülékekkel történő kommunikációhoz a HART protokollt a csatoló vagy a vezérlő periodikus eljárásképében (process image) le lehet képezni (paraméterezhető). A kiválasztott (programozható) csatolókhoz FDT/DTM eszközillesztőket lehet kapni, amelyek lehetővé teszik a csatlakoztatott HART készülékkel való kommunikációt.
A Wago 753-482 kétcsatornás hart analóg bemeneti modul. Két egyvégű 4–20 mA DC bemenetén kétvezetékes HART távadókat fogad és táplál. Csatornánként legfeljebb négy dinamikus HART változó – PV, SV, TV, QV – helyezhető el a ciklikus folyamatképben, konfigurációtól függően. A HART kommunikáció az aciklikus folyamatképen keresztül történik; a megfelelő programozható csatolók FDT/DTM támogatása alkalmazható.
Működés
| Funkció | Két egyvégű 4–20 mA DC bemenetén kétvezetékes HART távadókat fogad és táplál. Csatornánként legfeljebb négy dinamikus HART változó – PV, SV, TV, QV – helyezhető el a ciklikus folyamatképben, konfigurációtól függően. A HART kommunikáció az aciklikus folyamatképen keresztül történik; a megfelelő programozható csatolók FDT/DTM támogatása alkalmazható. |
|---|
Jeltechnika
| Analóg bemenetek száma | 2 |
|---|---|
| Csatornák száma összesen (modul) | 2 |
| Jel típusa | Áramerősség |
| Áramjel tartománya | 4 … 20 mADC |
| Szenzorcsatlakozás | 2 x (2 vezetékes) |
| Bemeneti szűrő | paraméterezhető |
| Bemeneti feszültség (max.) | 24 V |
| Jelkarakterisztika | Egyvégű |
| Felbontás [bit] | 12 bit |
| Adatszélesség | 2 x 2 byte-os adat; 2 x 2 byte-os adat + 2n x 4 byte-os adat (n = dinamikus változók száma); 2 x 2 byte-os adat + 6 byte-os mailbox |
| Túlfeszültség védelem | 30 V, felcserélt polaritással szemben védett |
| Átalakítási idő (ált.) | 10 ms |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba – eltérés (max.) a felső tartománybeli értéktől | 0,1 % |
| A felső mérési tartomány értékének hőmérsékleti hibája (max.) | 0,01 %/K |
| Konfigurációs lehetőségek | WAGO-I/O-CHECK |
| Bemeneti szűrő: paraméterezhető (csatornánként) | Igen |
| Bemeneti feszültségesés és feltétele | (mért I kisebb mint 28 mA): nemlineáris, túlterhelés védett U = 0,9 V + 270 Ω x mért I |
| Diagnosztika | Vezetékszakadás, mérési tartomány túllépés |
| Vezetékszakadás észlelése | mért I kisebb mint 3,10 mA |
| Rövidzárlat észlelése | mért I nagyobb mint 22 mA |
| HART eszközök csatornánként | Egy eszköz (egy eszközös kapcsolat; többes kapcsolat nem engedett) |
| HART modemek csatornánként | Egy modem (nem multiplexelt) |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 65 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Zöld A és C LED: HART1 és HART2 működés; piros B és D LED: HART1 és HART2 hiba. |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 6 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 9 … 10 mm / 0,35 … 0,39 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | dugaszolható |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,769 MJ |
| Tömeg | 44,5 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-3 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
753 csatlakozófelület
| Kivitel | Dugaszolható vezetékezési felület; a dugaszolható csatlakozót és a 753-as kódoló lábakat nem tartalmazza. |
|---|---|
| Szükséges kiegészítő | 753-110 dugó. |

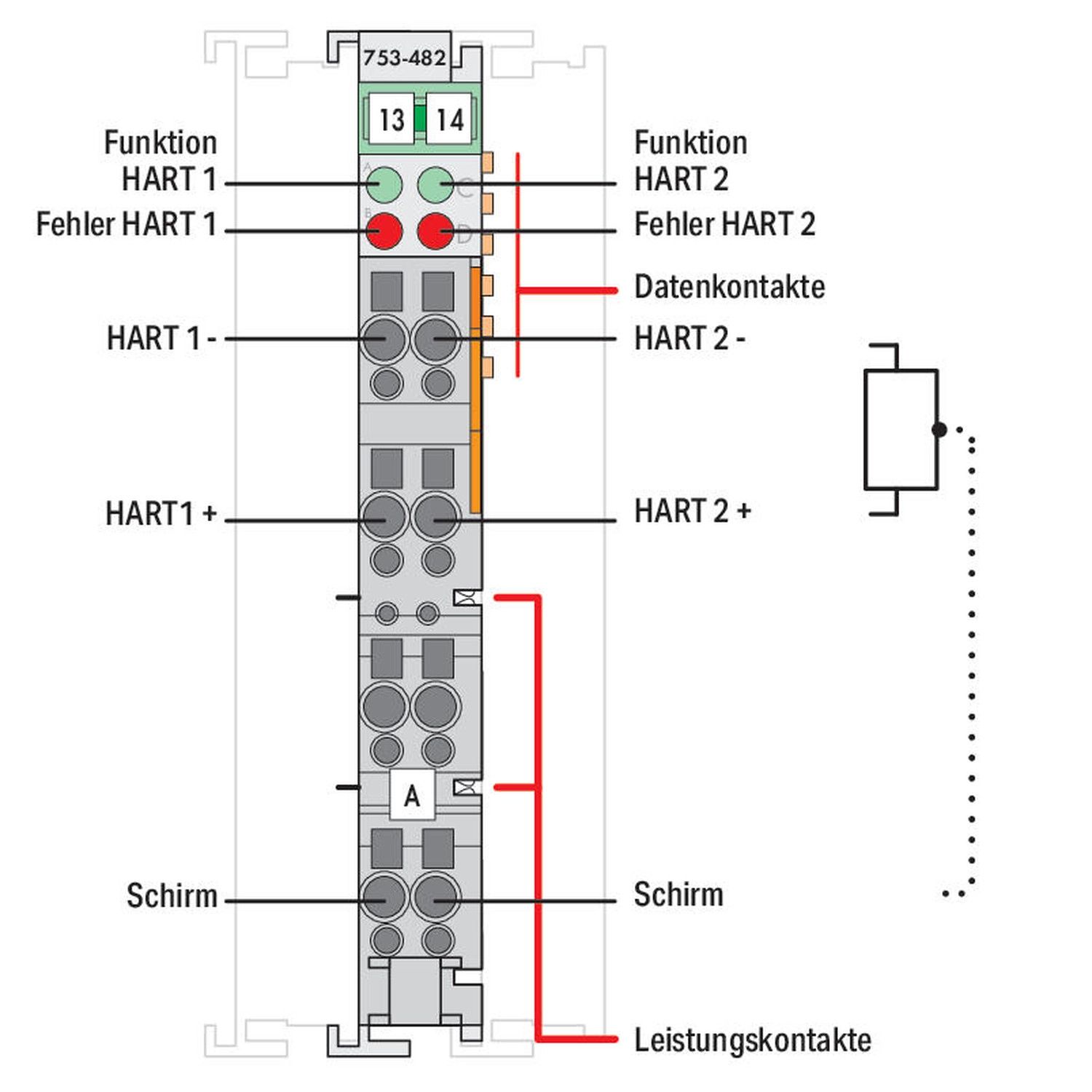

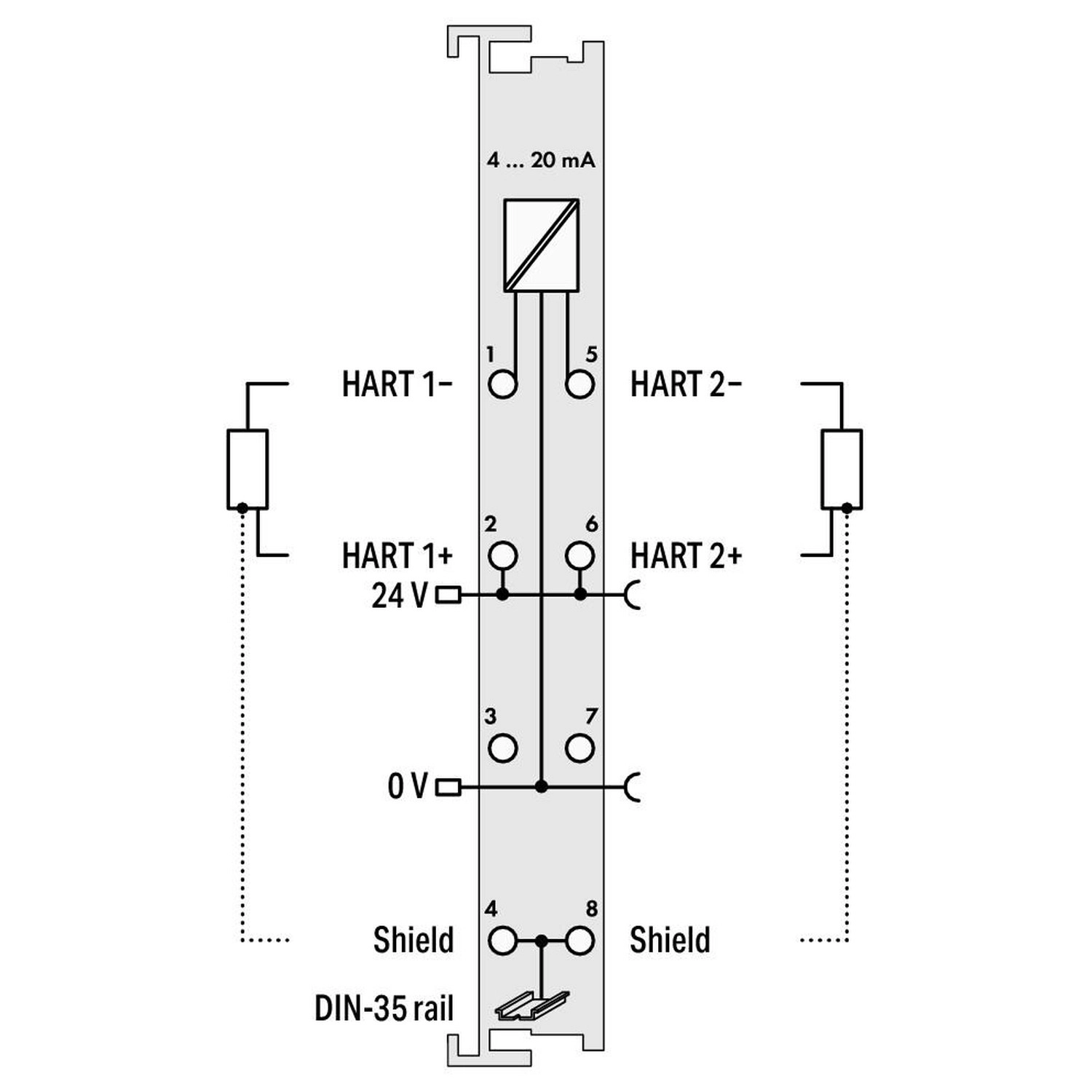

Csatlakozókiosztás
| 1; 5 | HART1−; HART2− |
|---|---|
| 2; 6 | HART1+; HART2+; 24 V |
| 4; 8 | Árnyékolás; DIN-sín |

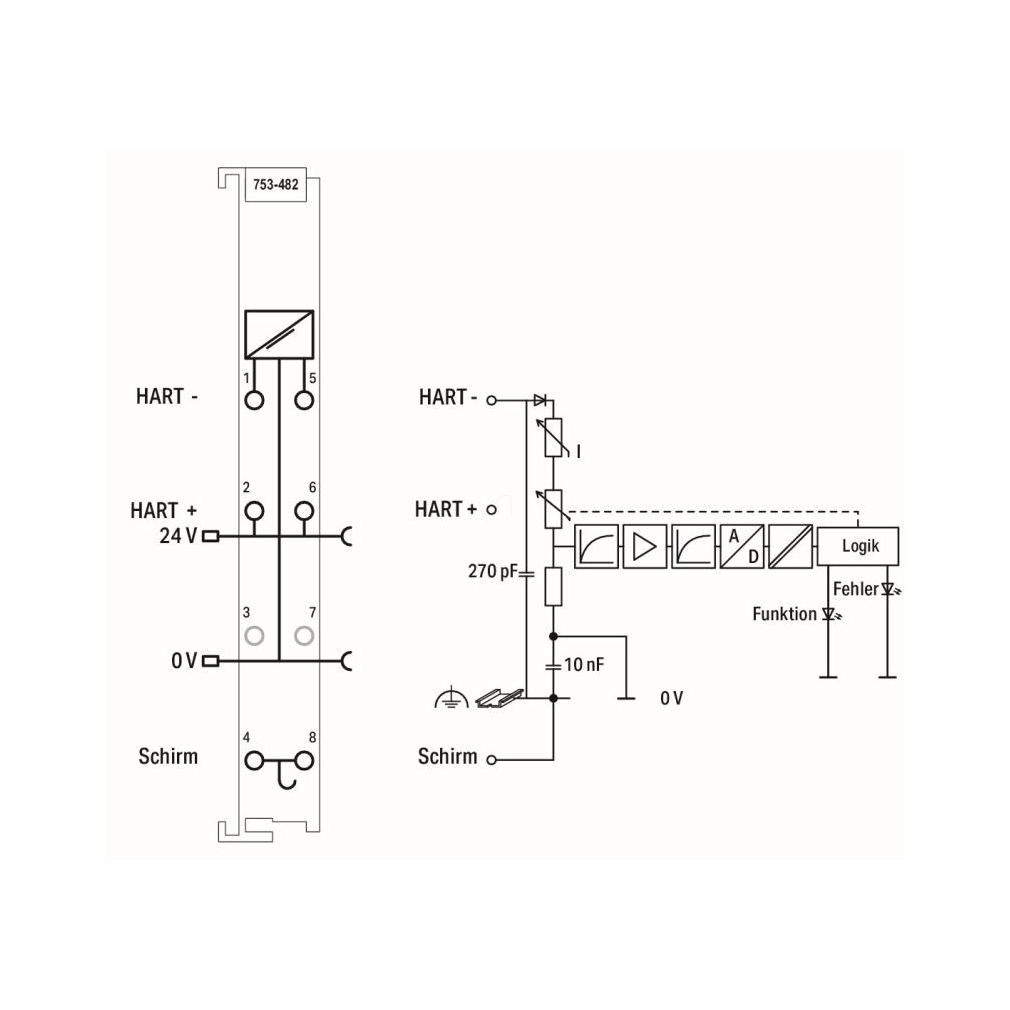

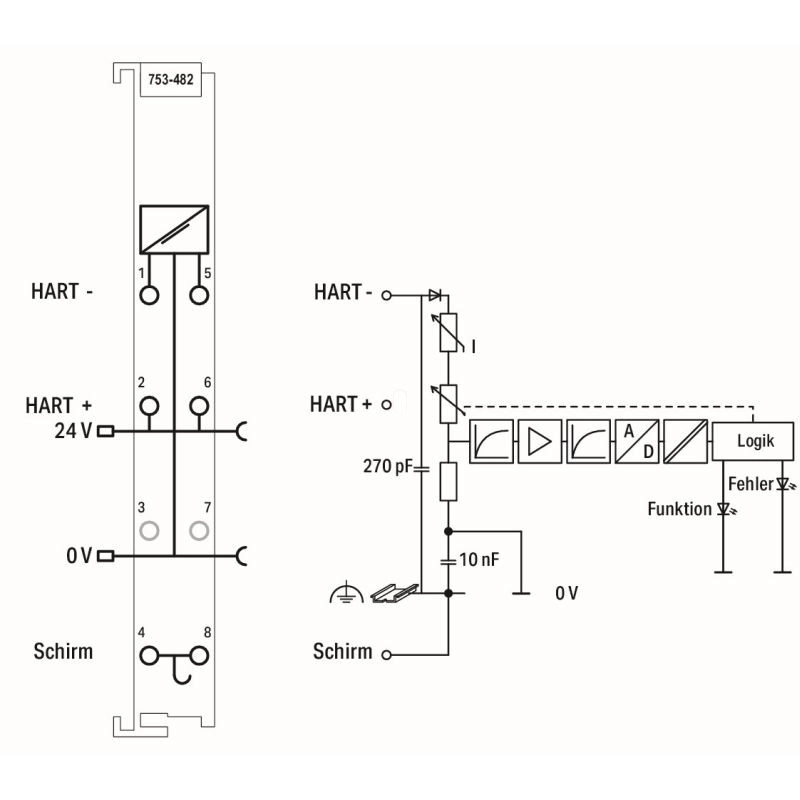

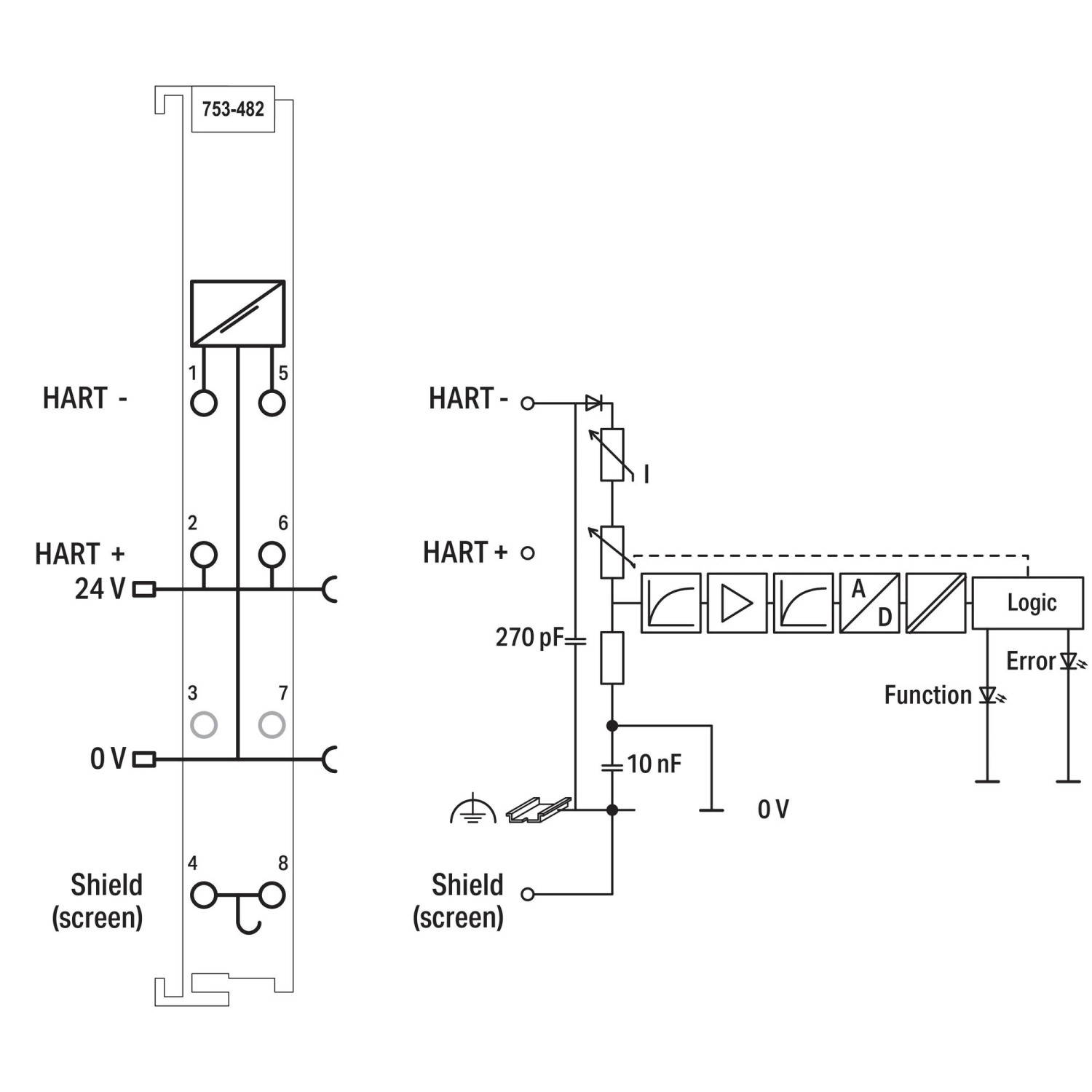

Belső kapcsolási rajz jelölései
