Wago 750-961 INTERBUS terepibusz-csatlakozó, bemenet, D-Sub anyacsatlakozó, 9 pólusú, CAGE CLAMP®
RRP:19 228 Ft
19 035 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
16 579 Ft
nettó 13 054 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez a terepibusz csatlakozó egy INTERBUS eszközt kapcsol össze egy INTERBUS-vonallal. A terepibusz csatlakozó tulajdonságai: Gyors és karbantartásmentes CAGE CLAMP® csatlakozás – egy reteszelő csúszka tartja a kapocspontot nyitott helyzetben

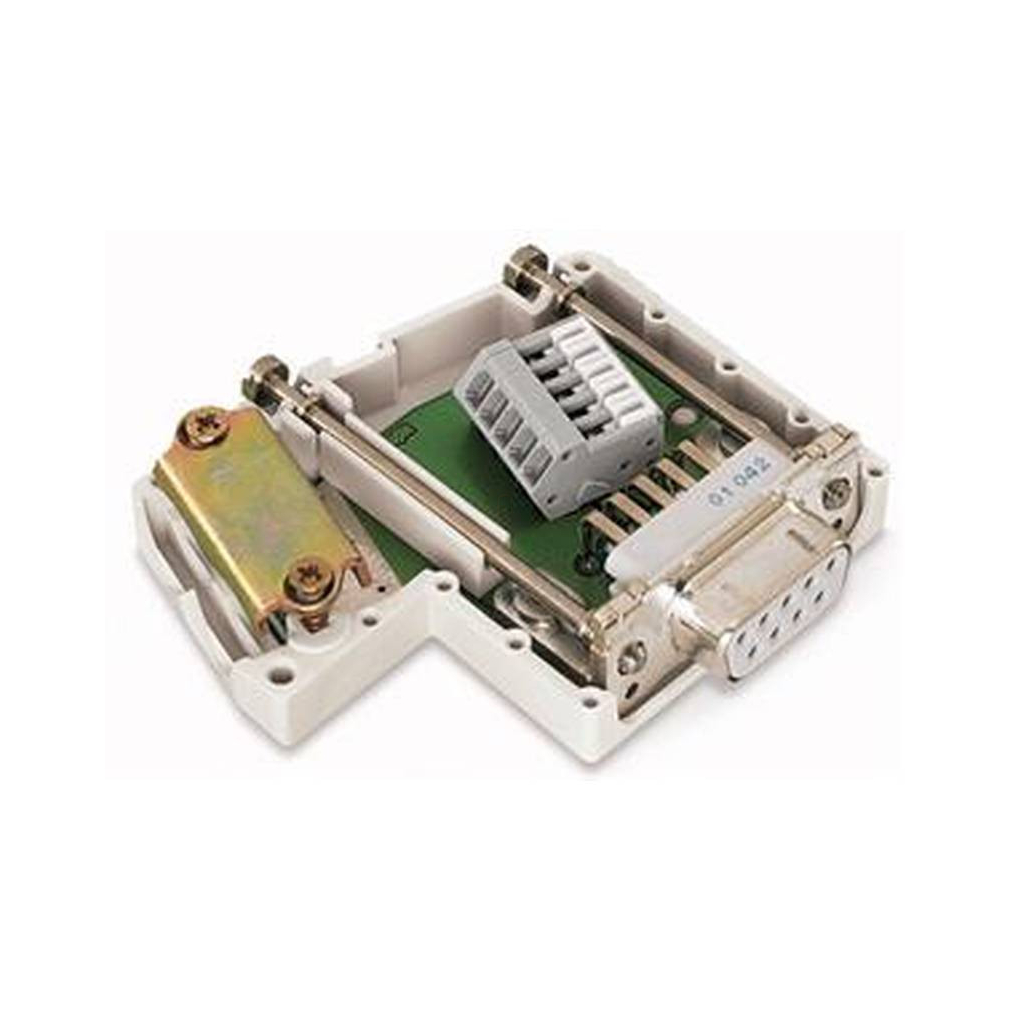

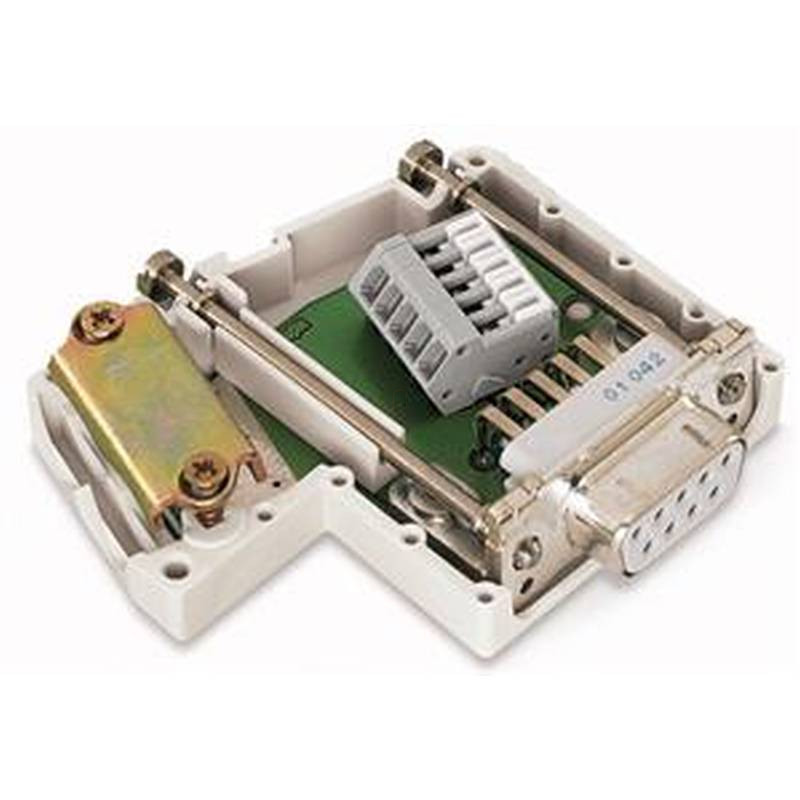

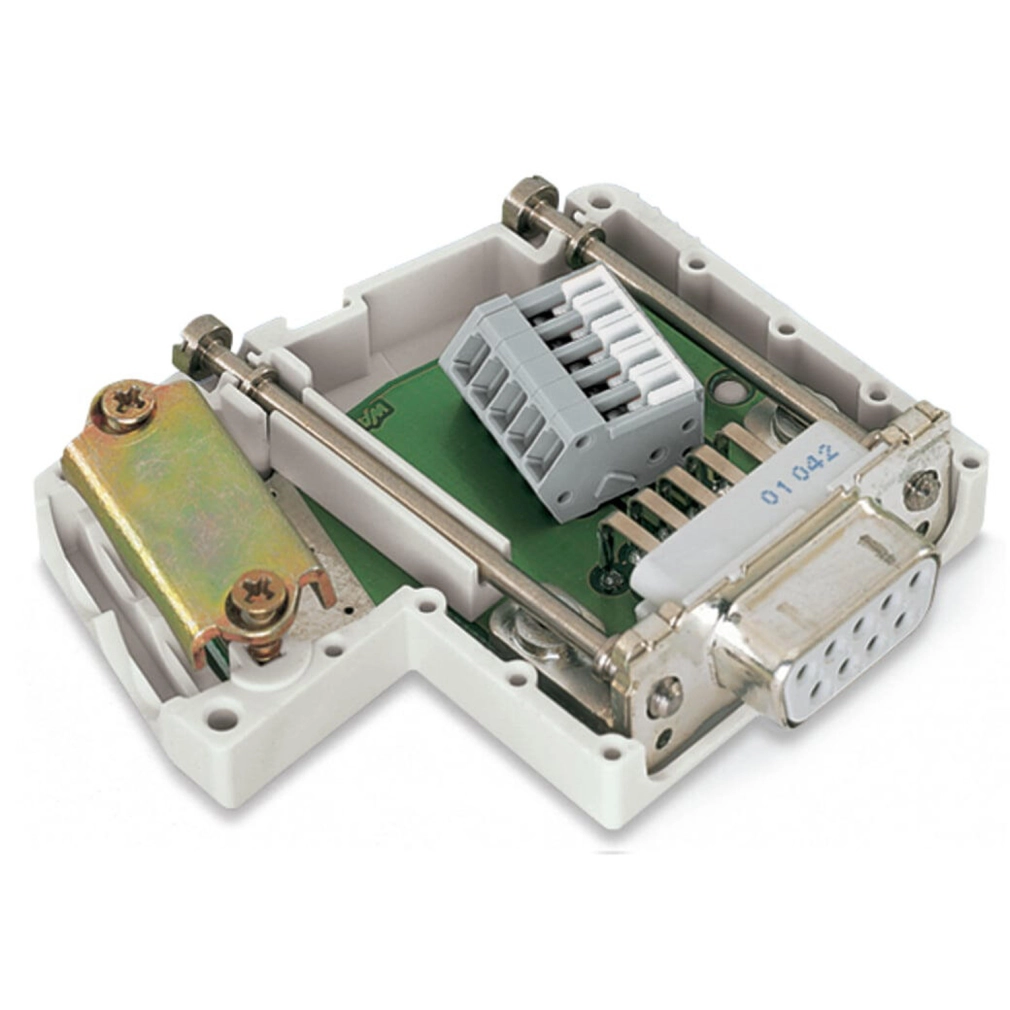

A Wago 750-961 világosszürke, kilencpólusú INTERBUS csatlakozó D-Sub aljzattal és CAGE CLAMP kapocspontokkal készül. Tömör, 0,08–0,5 mm²-es vezetékhez használható; a csupaszolási hossz 5–6 mm. INTERBUS bemeneti csatlakozásához készült, 2 MBd adatátviteli sebességgel.
Műszaki és környezeti adatok
| Csatlakozó | D-Sub 9 aljzat |
|---|---|
| Pólusszám | 9 |
| Kommunikáció | INTERBUS |
| Adatátviteli sebesség | 2 MBd, az INTERBUS előírása szerint |
| Csatlakozástechnika | CAGE CLAMP sorkapocssáv, záróretesszel; 218-as sorozat |
| Tömör vezeték | 0,08 … 0,5 mm² / 28 … 20 AWG |
| Csupaszolási hossz | 5 … 6 mm / 0,2 … 0,24 inch |
| Szélesség | 54 mm / 2,126 inch |
| Magasság | 16 mm / 0,63 inch |
| Mélység | 45 mm / 1,772 inch |

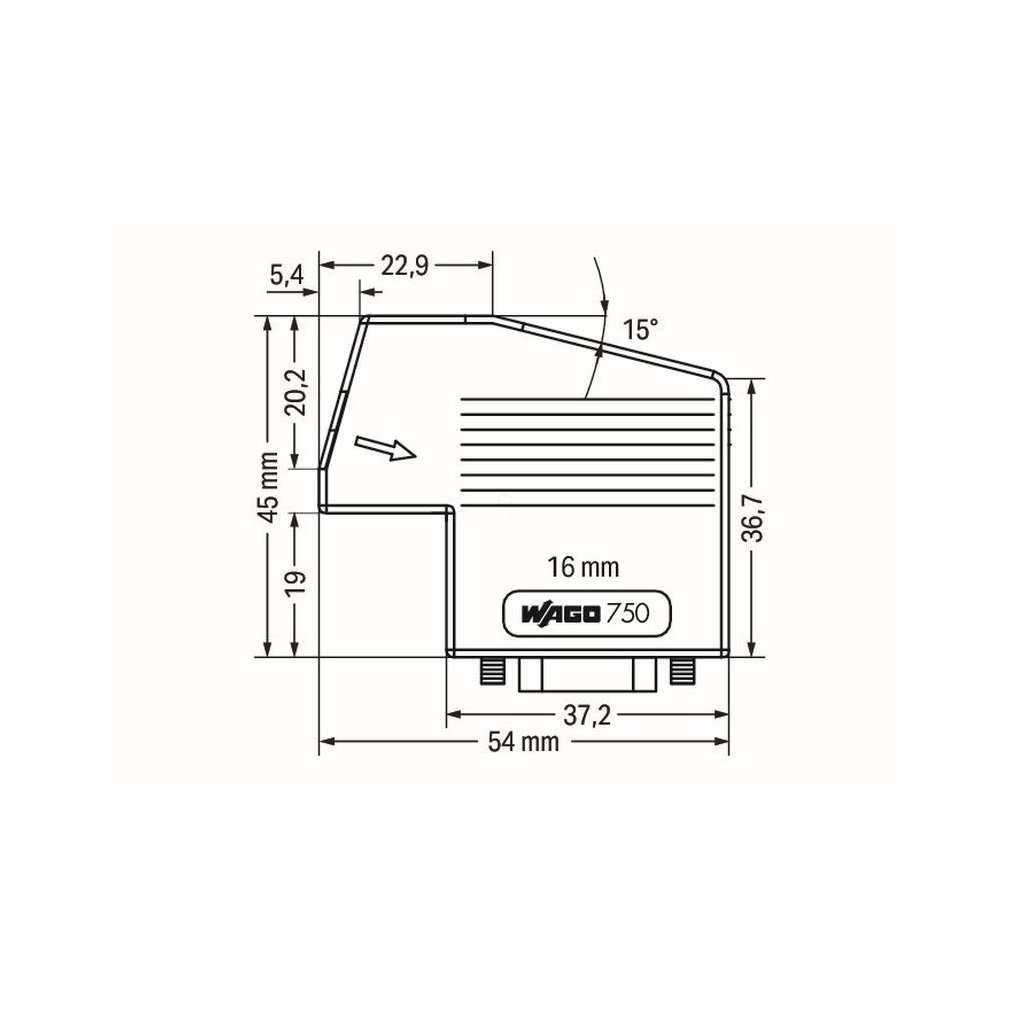

| Méretábra fő méretei | 54 mm vízszintes méret; 45 mm függőleges méret; 16 mm vastagság |
| Méretábra részméretei | 5,4; 22,9; 20,2; 19; 36,7; 37,2 mm; 15° |
| Kábel külső átmérője | 4,5 … 9,5 mm |
| Készülékház anyaga | PA66-105-V2 |
| Tömeg | 32,7 g |
| Tűzterhelés | 0,572 MJ |
| Szín | Világosszürke |
| Működési hőmérséklet | 0 … +60 °C |
| Tárolási hőmérséklet | −25 … +85 °C |
| Védettség | IP20 |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Csomagolás | 1 db; táska |

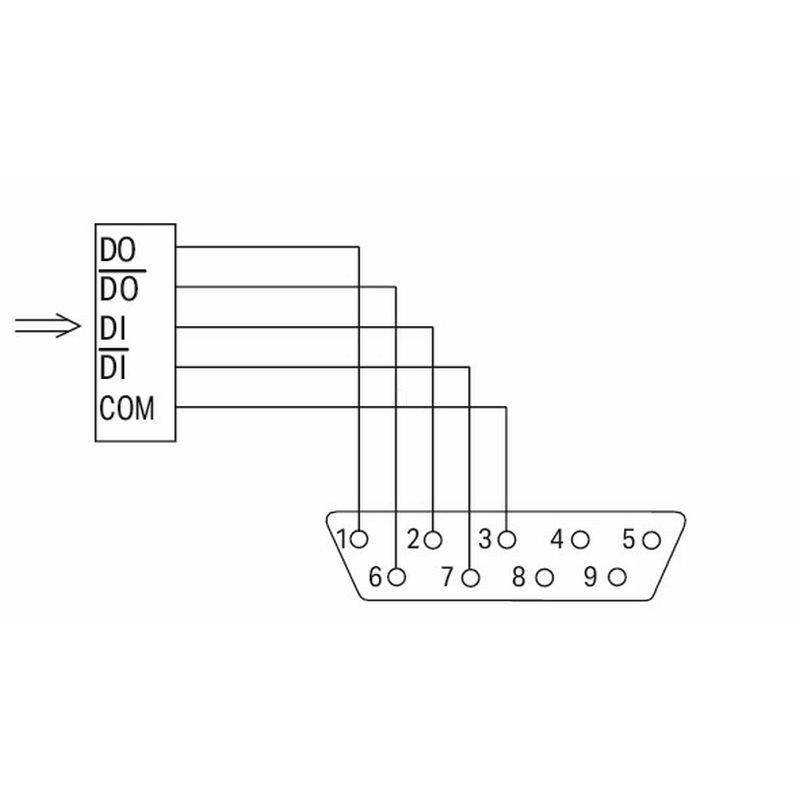

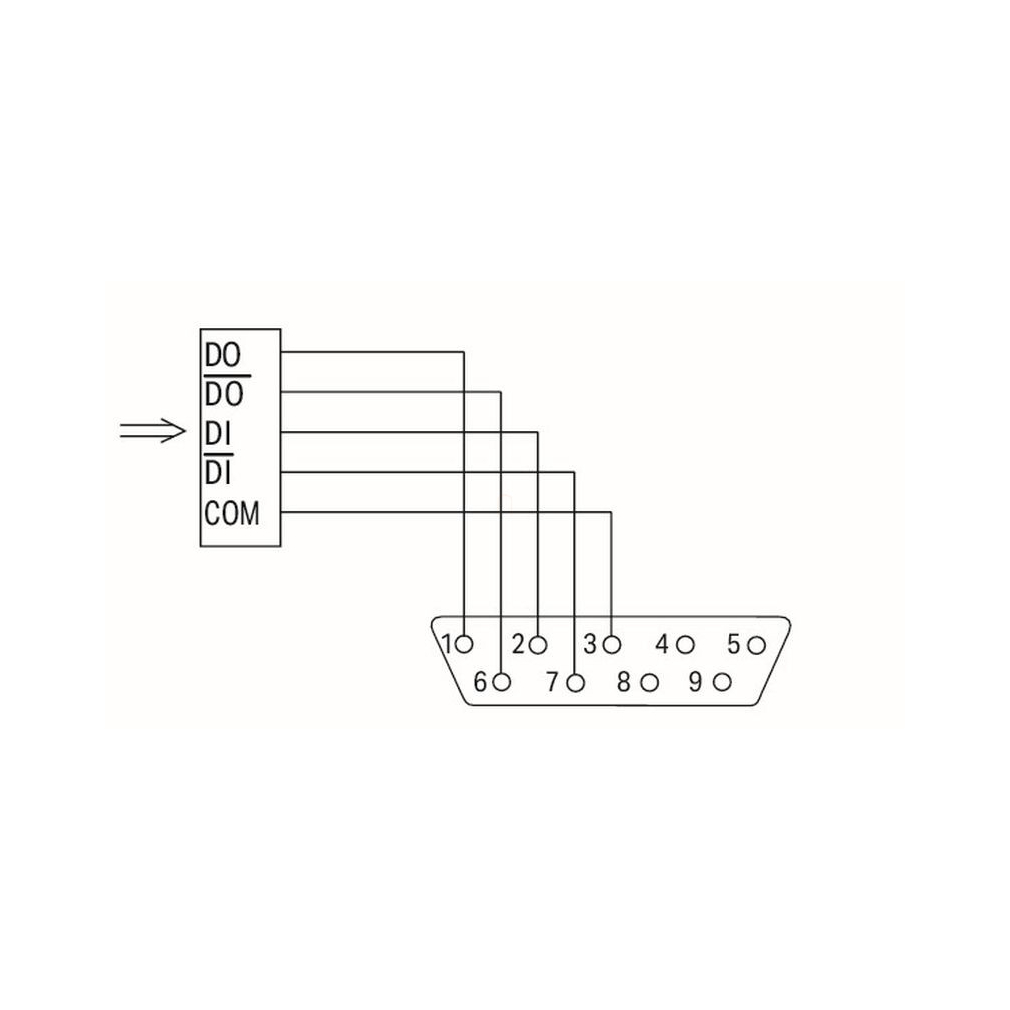

Érintkezők és kapcsolási rajz
| DO | 1. érintkező |
|---|---|
| DO, felülvonással | 6. érintkező |
| DI | 2. érintkező |
| DI, felülvonással | 7. érintkező |
| COM | 3. érintkező |
Alkalmazási feltételek
| Vezeték és retesz | A megadott 0,08–0,5 mm² tartomány tömör vezetékhez tartozik. A reteszelőcsúszka nyitott helyzetben tartja a kapocspontot. |
|---|
Tanúsítványok és nyilatkozatok
| UL | UL508; E175199; általános környezet (ordinary locations) |
|---|---|
| Megfelelőségi nyilatkozat | EU |
| ATEX | EN60079-0; TUEV14ATEX148929X; II 3 G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| IECEx | IEC60079-0; IECEx TUN 14.0035 X; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV 12.1297 X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| Kiegészítő tanúsítási jelölések | PTB0102; DEKRA8505; TÜV Rheinland OCP0004 |
CCC Ex: feltételes alkalmazási követelmények
| Alkalmazási kör | A CCC Ex külön feltételei akkor alkalmazandók, ha az eszköz rendelkezik a szükséges jóváhagyással, illetve a CCC Ex alkalmazási körébe tartozik. A csatlakozó saját jelölése Ex ec IIC T4 Gc. |
|---|---|
| Burkolat | Legalább IP54 védettség a GB/T3836.1 szerint; a csatlakozó önálló IP20 adata ettől különbözik. |
| Szennyezettségi fok | A CCC Ex kiegészítés szó szerinti feltétele legalább 2. szennyezettségi fok a GB/T16935.1 szerint. |
| Tranziensvédelem | A tápcsatlakozókon a névleges feszültség csúcsértékének legfeljebb 140%-ára beállított védelem szükséges. |
| Kapcsolók működtetése | A modulhoz kapcsolt DIP-kapcsolók, bináris kapcsolók és potenciométerek csak robbanóképes légkör kizárása esetén működtethetők. |
| Csatlakoztatás és bontás | Nem gyújtószikramentes áramkörök csatlakoztatása és bontása csak telepítés, karbantartás vagy javítás céljából, robbanóképes légkör kizárása mellett megengedett. A felsorolt D-Sub és Ethernet interfészek sem energiakorlátozott vagy gyújtószikramentes áramkörök. |
| Környezeti hőmérséklet a CCC Ex feltétel szerint | 0 … +60 °C. A kiegészítés eltérő, /25-**** utótagú modulokra megadott −20 °C-os alsó határa nem ennek a csatlakozónak az adata. |
| Cserélhető biztosító feltétele | Ha a berendezésben cserélhető biztosító van, feszültség alatt eltávolítani vagy cserélni tilos. Ez nem jelent biztosítót a csatlakozóban. |
| Elhelyezendő figyelmeztetések | A modulok közelében: feszültség alatt tilos a biztosító eltávolítása vagy cseréje; feszültség alatt tilos a csatlakoztatás vagy bontás; csatlakoztatás vagy bontás csak nem veszélyes területen. |
| A CCC Ex kiegészítés szabványai | GB/T3836.1; GB/T3836.3; GB/T3836.8 |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora vezetékhez használható?
Tömör, 0,08–0,5 mm² / 28–20 AWG vezetékhez.
Mekkora a csupaszolási hossz?
5–6 mm.
Milyen csatlakozóval készül?
Kilencpólusú D-Sub aljzattal.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
9
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-961
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
32,7 g/db
Cikkszám
4017332810708
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-961 INTERBUS terepibusz-csatlakozó, bemenet, D-Sub anyacsatlakozó, 9 pólusú, CAGE CLAMP® műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-961 |
| GTIN / EAN | 4017332810708 |
| Terméktípus | Terepi buszcsatlakozó |
Műszaki és környezeti adatok
| Csatlakozó | D-Sub 9 aljzat |
|---|---|
| Pólusszám | 9 |
| Kommunikáció | INTERBUS |
| Adatátviteli sebesség | 2 MBd, az INTERBUS előírása szerint |
| Csatlakozástechnika | CAGE CLAMP sorkapocssáv, záróretesszel; 218-as sorozat |
| Tömör vezeték | 0,08 … 0,5 mm² / 28 … 20 AWG |
| Csupaszolási hossz | 5 … 6 mm / 0,2 … 0,24 inch |
| Szélesség | 54 mm / 2,126 inch |
| Magasság | 16 mm / 0,63 inch |
| Mélység | 45 mm / 1,772 inch |

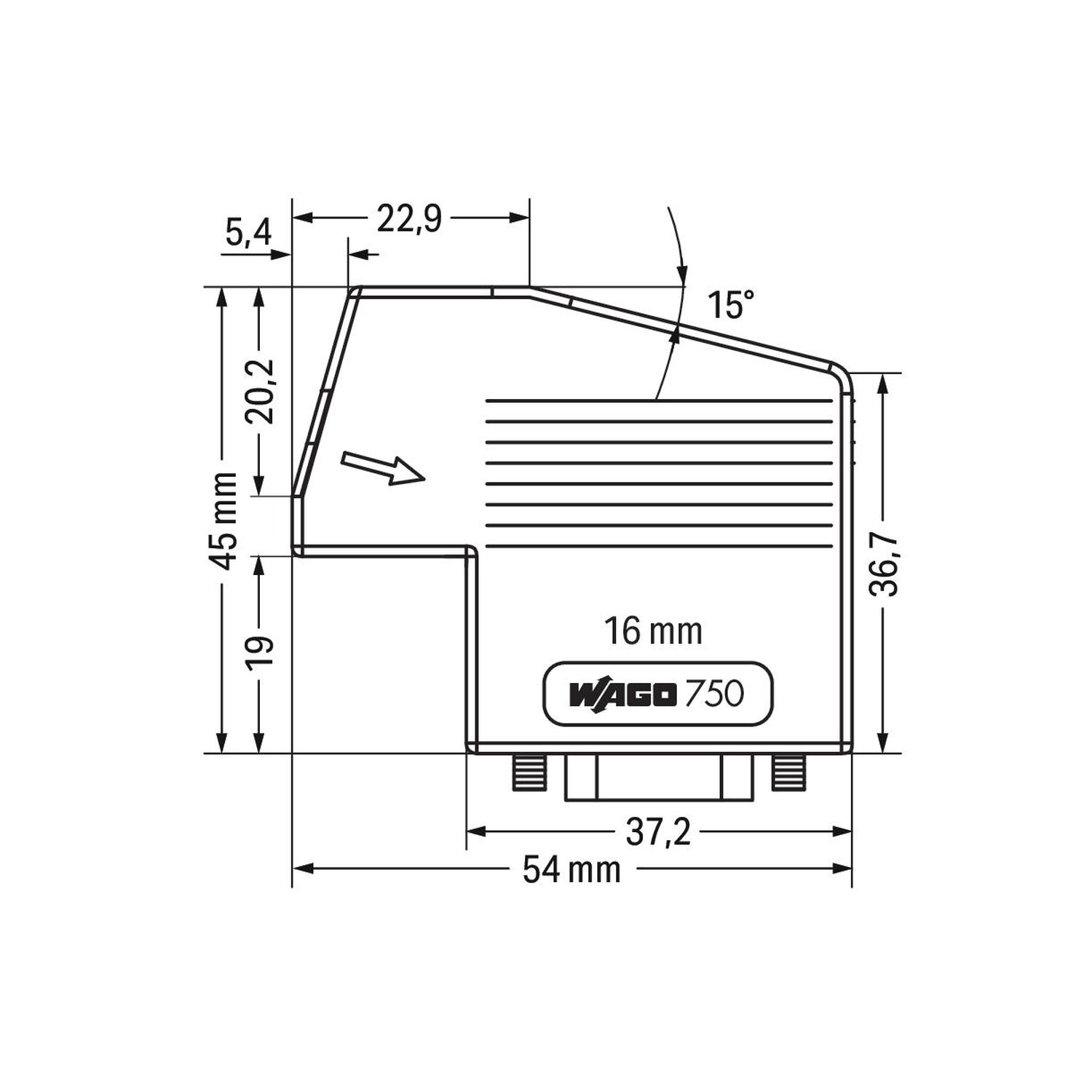

| Méretábra fő méretei | 54 mm vízszintes méret; 45 mm függőleges méret; 16 mm vastagság |
| Méretábra részméretei | 5,4; 22,9; 20,2; 19; 36,7; 37,2 mm; 15° |
| Kábel külső átmérője | 4,5 … 9,5 mm |
| Készülékház anyaga | PA66-105-V2 |
| Tömeg | 32,7 g |
| Tűzterhelés | 0,572 MJ |
| Szín | Világosszürke |
| Működési hőmérséklet | 0 … +60 °C |
| Tárolási hőmérséklet | −25 … +85 °C |
| Védettség | IP20 |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Csomagolás | 1 db; táska |

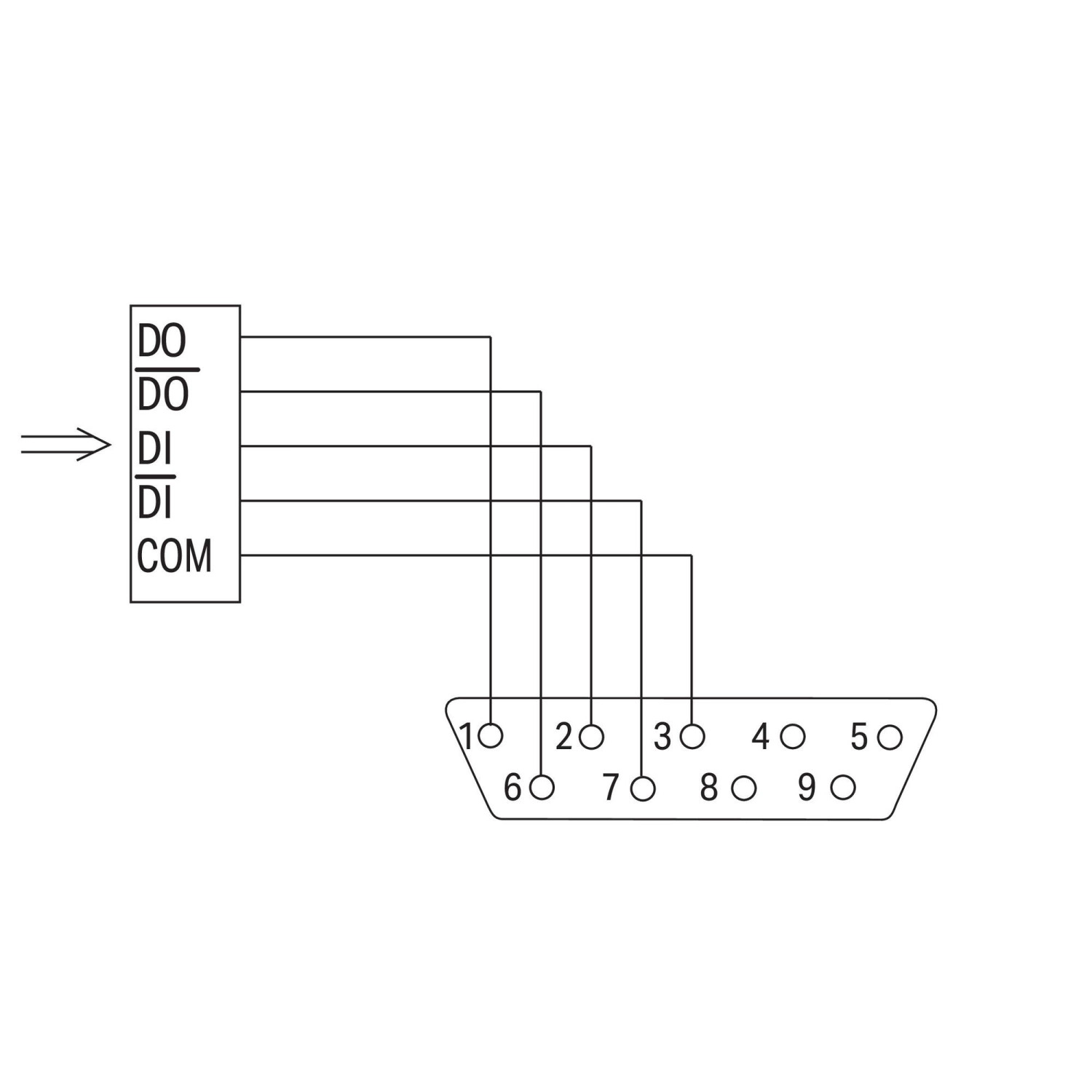

Érintkezők és kapcsolási rajz
| DO | 1. érintkező |
|---|---|
| DO, felülvonással | 6. érintkező |
| DI | 2. érintkező |
| DI, felülvonással | 7. érintkező |
| COM | 3. érintkező |
Alkalmazási feltételek
| Vezeték és retesz | A megadott 0,08–0,5 mm² tartomány tömör vezetékhez tartozik. A reteszelőcsúszka nyitott helyzetben tartja a kapocspontot. |
|---|
Tanúsítványok és nyilatkozatok
| UL | UL508; E175199; általános környezet (ordinary locations) |
|---|---|
| Megfelelőségi nyilatkozat | EU |
| ATEX | EN60079-0; TUEV14ATEX148929X; II 3 G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| IECEx | IEC60079-0; IECEx TUN 14.0035 X; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV 12.1297 X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| Kiegészítő tanúsítási jelölések | PTB0102; DEKRA8505; TÜV Rheinland OCP0004 |
CCC Ex: feltételes alkalmazási követelmények
| Alkalmazási kör | A CCC Ex külön feltételei akkor alkalmazandók, ha az eszköz rendelkezik a szükséges jóváhagyással, illetve a CCC Ex alkalmazási körébe tartozik. A csatlakozó saját jelölése Ex ec IIC T4 Gc. |
|---|---|
| Burkolat | Legalább IP54 védettség a GB/T3836.1 szerint; a csatlakozó önálló IP20 adata ettől különbözik. |
| Szennyezettségi fok | A CCC Ex kiegészítés szó szerinti feltétele legalább 2. szennyezettségi fok a GB/T16935.1 szerint. |
| Tranziensvédelem | A tápcsatlakozókon a névleges feszültség csúcsértékének legfeljebb 140%-ára beállított védelem szükséges. |
| Kapcsolók működtetése | A modulhoz kapcsolt DIP-kapcsolók, bináris kapcsolók és potenciométerek csak robbanóképes légkör kizárása esetén működtethetők. |
| Csatlakoztatás és bontás | Nem gyújtószikramentes áramkörök csatlakoztatása és bontása csak telepítés, karbantartás vagy javítás céljából, robbanóképes légkör kizárása mellett megengedett. A felsorolt D-Sub és Ethernet interfészek sem energiakorlátozott vagy gyújtószikramentes áramkörök. |
| Környezeti hőmérséklet a CCC Ex feltétel szerint | 0 … +60 °C. A kiegészítés eltérő, /25-**** utótagú modulokra megadott −20 °C-os alsó határa nem ennek a csatlakozónak az adata. |
| Cserélhető biztosító feltétele | Ha a berendezésben cserélhető biztosító van, feszültség alatt eltávolítani vagy cserélni tilos. Ez nem jelent biztosítót a csatlakozóban. |
| Elhelyezendő figyelmeztetések | A modulok közelében: feszültség alatt tilos a biztosító eltávolítása vagy cseréje; feszültség alatt tilos a csatlakoztatás vagy bontás; csatlakoztatás vagy bontás csak nem veszélyes területen. |
| A CCC Ex kiegészítés szabványai | GB/T3836.1; GB/T3836.3; GB/T3836.8 |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 27-24-26-92 |
| eCl@ss 9.0 | 27-24-26-92 |
| ETIM 9.0 | EC002584 |
| ETIM 10.0 | EC002584 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.26. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-961 INTERBUS terepibusz-csatlakozó, bemenet, D-Sub anyacsatlakozó, 9 pólusú, CAGE CLAMP® használati útmutató
CCC Ex alkalmazás: kapcsolás és csatlakoztatás
Az alábbi előírások a szükséges jóváhagyással rendelkező eszközök CCC Ex alkalmazására vonatkoznak.
1
A modulhoz kapcsolt DIP-kapcsolót, bináris kapcsolót vagy potenciométert csak robbanóképes légkör kizárása mellett működtesd.
2
Nem gyújtószikramentes áramkört csak telepítés, karbantartás vagy javítás céljából csatlakoztass vagy bonts, robbanóképes légkör kizárása mellett.
3
Feszültség alatt ne csatlakoztass és ne bonts; a csatlakoztatást és bontást csak nem veszélyes területen végezd.
CCC Ex: további feltételek
| Alkalmazási kör | A CCC Ex külön feltételei akkor alkalmazandók, ha az eszköz rendelkezik a szükséges jóváhagyással, illetve a CCC Ex alkalmazási körébe tartozik. A csatlakozó saját jelölése Ex ec IIC T4 Gc. |
|---|---|
| Burkolat | Legalább IP54 védettség a GB/T3836.1 szerint; a csatlakozó önálló IP20 adata ettől különbözik. |
| Szennyezettségi fok | A CCC Ex kiegészítés szó szerinti feltétele legalább 2. szennyezettségi fok a GB/T16935.1 szerint. |
| Tranziensvédelem | A tápcsatlakozókon a névleges feszültség csúcsértékének legfeljebb 140%-ára beállított védelem szükséges. |
| Kapcsolók működtetése | A modulhoz kapcsolt DIP-kapcsolók, bináris kapcsolók és potenciométerek csak robbanóképes légkör kizárása esetén működtethetők. |
| Csatlakoztatás és bontás | Nem gyújtószikramentes áramkörök csatlakoztatása és bontása csak telepítés, karbantartás vagy javítás céljából, robbanóképes légkör kizárása mellett megengedett. A felsorolt D-Sub és Ethernet interfészek sem energiakorlátozott vagy gyújtószikramentes áramkörök. |
| Környezeti hőmérséklet a CCC Ex feltétel szerint | 0 … +60 °C. A kiegészítés eltérő, /25-**** utótagú modulokra megadott −20 °C-os alsó határa nem ennek a csatlakozónak az adata. |
| Cserélhető biztosító feltétele | Ha a berendezésben cserélhető biztosító van, feszültség alatt eltávolítani vagy cserélni tilos. Ez nem jelent biztosítót a csatlakozóban. |
| Elhelyezendő figyelmeztetések | A modulok közelében: feszültség alatt tilos a biztosító eltávolítása vagy cseréje; feszültség alatt tilos a csatlakoztatás vagy bontás; csatlakoztatás vagy bontás csak nem veszélyes területen. |
| A CCC Ex kiegészítés szabványai | GB/T3836.1; GB/T3836.3; GB/T3836.8 |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
