Wago 750-960 PROFIBUS terepibusz-csatlakozó, 9 pólusú D-Sub apacsatlakozóval, CAGE CLAMP®, kapcsolható lezáróellenállások
RRP:23 781 Ft
23 543 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
20 505 Ft
nettó 16 146 Ft
Egyedi rendelésre 7-14 munkanap alatt szállítható.
Küldjünk egy emailt, ha olcsóbb lesz a termék?
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez a terepibusz-csatlakozó egy PROFIBUS eszközt kapcsol össze egy PROFIBUS sorral. A terepibusz-csatlakozó tulajdonságai: Két vízszintes vezetékbekötő nyílás van: egy a bemenethez és egy a kimenethez. Gyors és karbantartásmentes CAGE CLAMP® csatlakozás – egy reteszelő csúszka tartja a kapocspontot nyitott helyzetben Kívülről működtethető kapcsoló aktiválja vagy inaktiválja a lezáróellenállásokat A buszon lévő első és utolsó állomásnál a kapcsolót “ON”-ra kell beállítani (lezáróellenállások aktiválva) A kapcsolók “OFF” beállításon vannak többi buszállomásnál (lezáróellenállások inaktiválva)

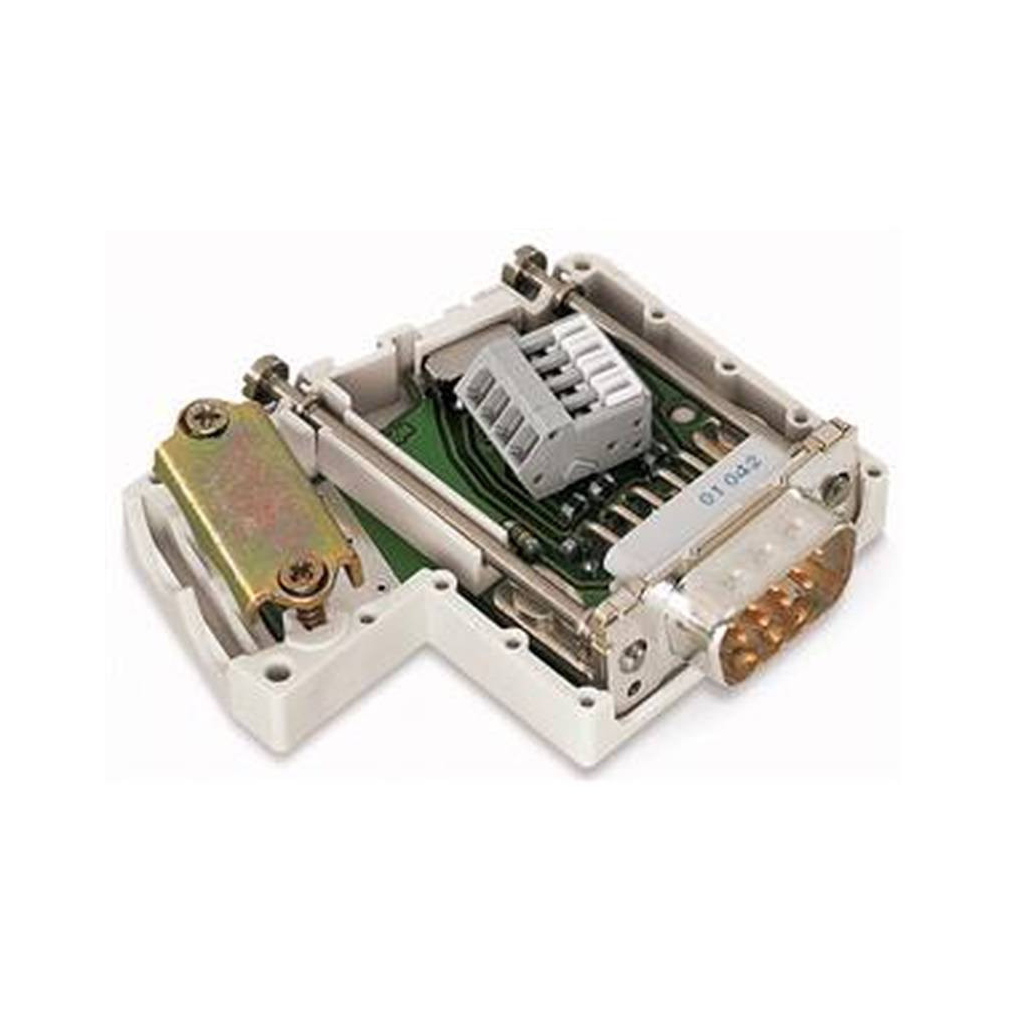

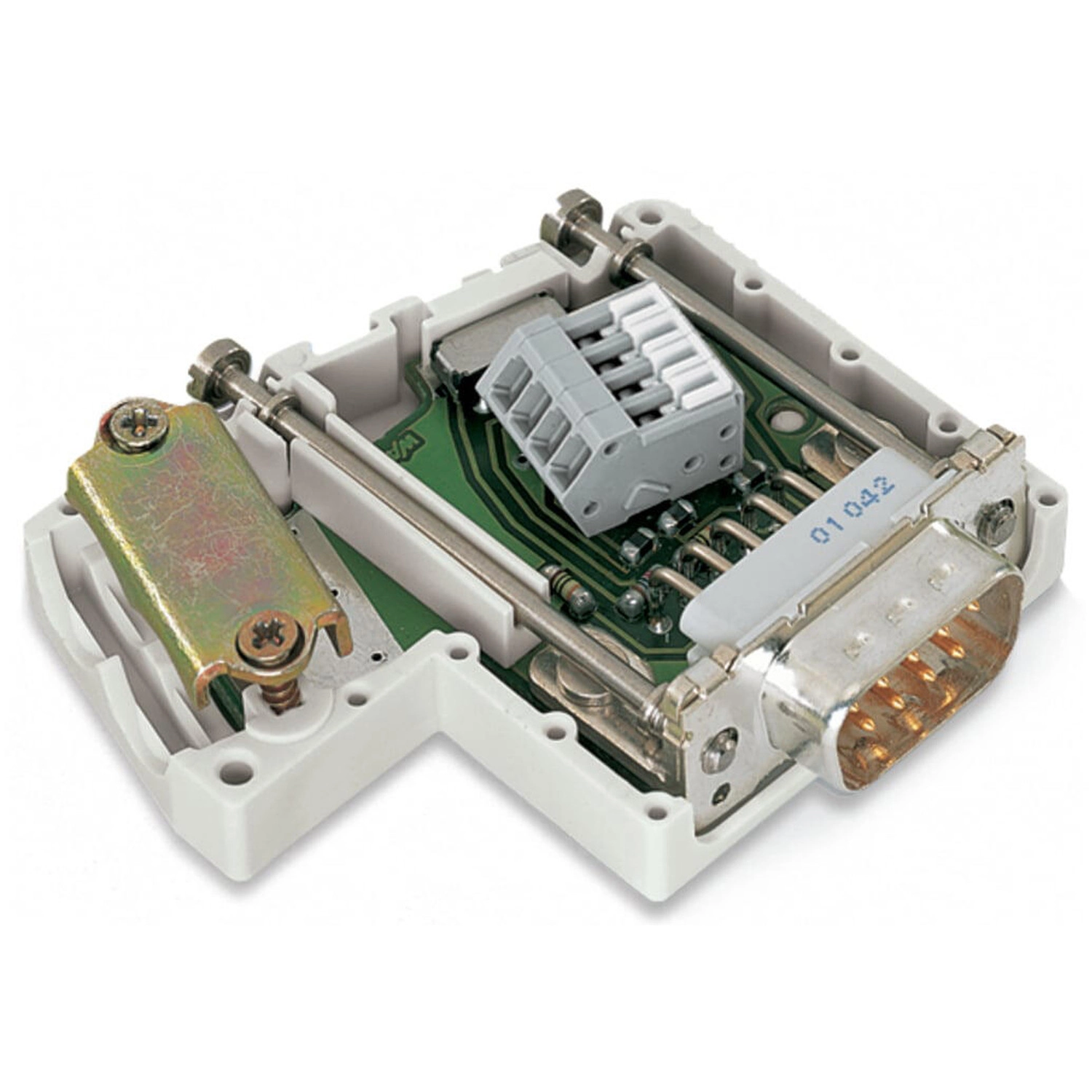

A Wago 750-960 világosszürke, kilencpólusú PROFIBUS csatlakozó D-Sub dugóval és CAGE CLAMP kapocspontokkal készül. Tömör, 0,08–0,5 mm²-es vezetékhez használható; a csupaszolási hossz 5–6 mm. A buszlezárás kapcsolható.
Műszaki és környezeti adatok
| Csatlakozó | D-Sub 9 dugó |
|---|---|
| Pólusszám | 9 |
| Kommunikáció | PROFIBUS |
| Adatátviteli sebesség | 12 Mbit/s |
| Csatlakozástechnika | CAGE CLAMP sorkapocssáv, záróretesszel; 218-as sorozat |
| Tömör vezeték | 0,08 … 0,5 mm² / 28 … 20 AWG |
| Csupaszolási hossz | 5 … 6 mm / 0,2 … 0,24 inch |
| Szélesség | 54 mm / 2,126 inch |
| Magasság | 16 mm / 0,63 inch |
| Mélység | 45 mm / 1,772 inch |

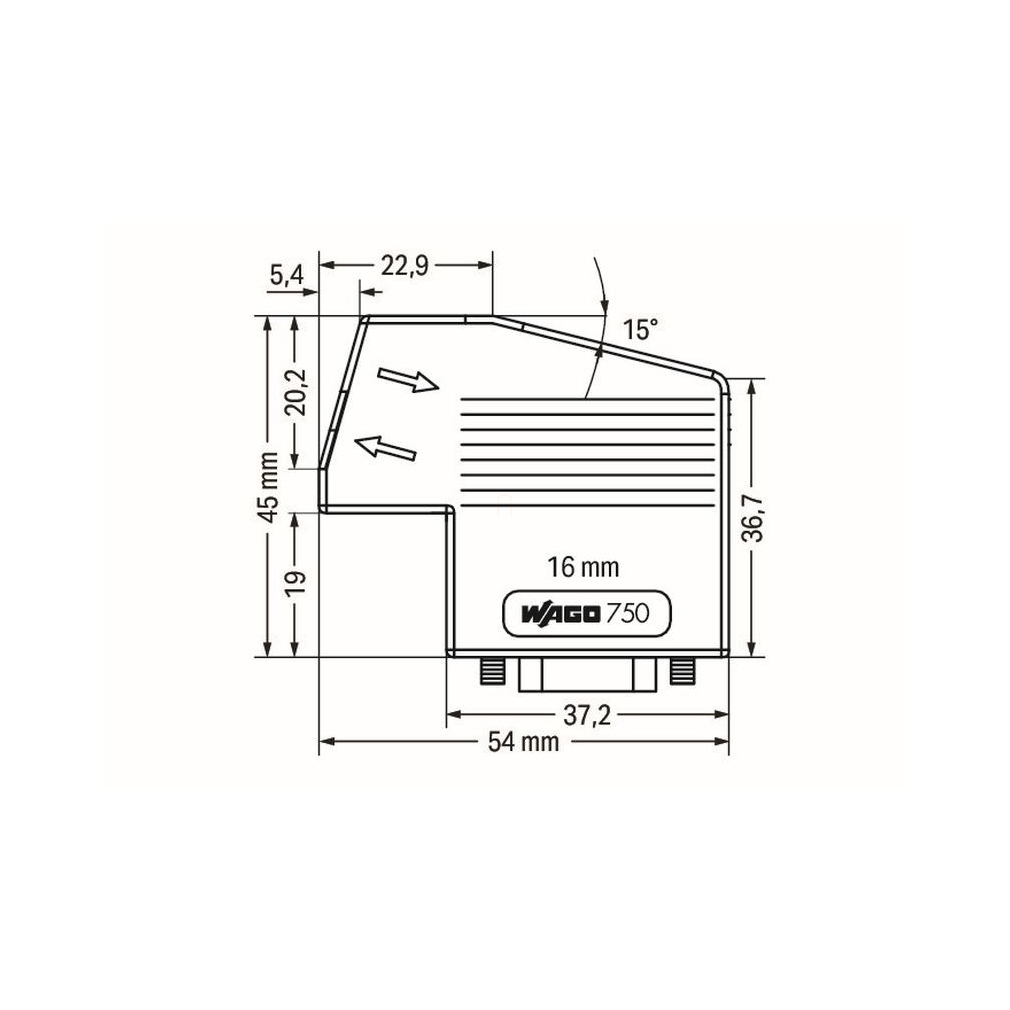

| Méretábra fő méretei | 54 mm vízszintes méret; 45 mm függőleges méret; 16 mm vastagság |
| Méretábra részméretei | 5,4; 22,9; 20,2; 19; 36,7; 37,2 mm; 15° |
| Kábel külső átmérője | 4,5 … 9,5 mm |
| Készülékház anyaga | PA66-105-V2 |
| Tömeg | 33,4 g |
| Tűzterhelés | 0,26 MJ |
| Szín | Világosszürke |
| Működési hőmérséklet | 0 … +60 °C |
| Tárolási hőmérséklet | −25 … +85 °C |
| Védettség | IP20 |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Csomagolás | 1 db; táska |
| Kábelbevezetések | 2; vízszintes be- és kimenet |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Tápfeszültség | 4,75 … 5,25 V DC |
| Áramfelvétel | 5 mA |

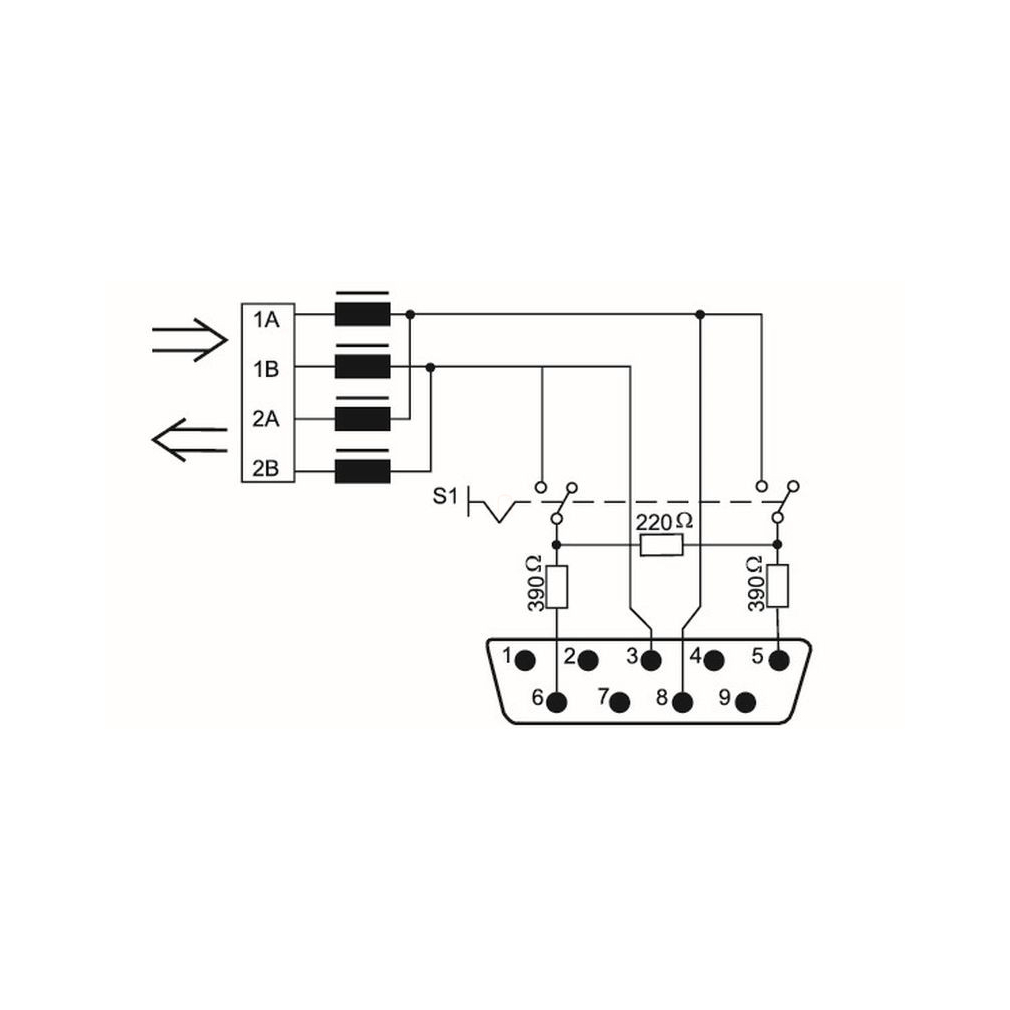

Érintkezők és kapcsolási rajz
| 1A és 2A | 8. érintkező |
|---|---|
| 1B és 2B | 3. érintkező |
| S1 lezáróhálózat | 390 Ω, 220 Ω és 390 Ω; a rajzon a 6., 8., 3. és 5. érintkező közötti hálózat |
Alkalmazási feltételek
| Vezeték és retesz | A megadott 0,08–0,5 mm² tartomány tömör vezetékhez tartozik. A reteszelőcsúszka nyitott helyzetben tartja a kapocspontot. |
|---|
Tanúsítványok és nyilatkozatok
| UL | UL508; E175199; általános környezet (ordinary locations) |
|---|---|
| Megfelelőségi nyilatkozat | EU és UK |
| ATEX | EN60079-0; TUEV14ATEX148929X; II 3 G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| IECEx | IEC60079-0; IECEx TUN 14.0035 X; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV 12.1297 X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| Kiegészítő tanúsítási jelölések | PTB0102; DEKRA8505; TÜV Rheinland OCP0004 |
| ABS | 25-0415412 |
| BV | 13453/E0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
CCC Ex: feltételes alkalmazási követelmények
| Alkalmazási kör | A CCC Ex külön feltételei akkor alkalmazandók, ha az eszköz rendelkezik a szükséges jóváhagyással, illetve a CCC Ex alkalmazási körébe tartozik. A csatlakozó saját jelölése Ex ec IIC T4 Gc. |
|---|---|
| Burkolat | Legalább IP54 védettség a GB/T3836.1 szerint; a csatlakozó önálló IP20 adata ettől különbözik. |
| Szennyezettségi fok | A CCC Ex kiegészítés szó szerinti feltétele legalább 2. szennyezettségi fok a GB/T16935.1 szerint. |
| Tranziensvédelem | A tápcsatlakozókon a névleges feszültség csúcsértékének legfeljebb 140%-ára beállított védelem szükséges. |
| Kapcsolók működtetése | A modulhoz kapcsolt DIP-kapcsolók, bináris kapcsolók és potenciométerek csak robbanóképes légkör kizárása esetén működtethetők. |
| Csatlakoztatás és bontás | Nem gyújtószikramentes áramkörök csatlakoztatása és bontása csak telepítés, karbantartás vagy javítás céljából, robbanóképes légkör kizárása mellett megengedett. A felsorolt D-Sub és Ethernet interfészek sem energiakorlátozott vagy gyújtószikramentes áramkörök. |
| Környezeti hőmérséklet a CCC Ex feltétel szerint | 0 … +60 °C. A kiegészítés eltérő, /25-**** utótagú modulokra megadott −20 °C-os alsó határa nem ennek a csatlakozónak az adata. |
| Cserélhető biztosító feltétele | Ha a berendezésben cserélhető biztosító van, feszültség alatt eltávolítani vagy cserélni tilos. Ez nem jelent biztosítót a csatlakozóban. |
| Elhelyezendő figyelmeztetések | A modulok közelében: feszültség alatt tilos a biztosító eltávolítása vagy cseréje; feszültség alatt tilos a csatlakoztatás vagy bontás; csatlakoztatás vagy bontás csak nem veszélyes területen. |
| A CCC Ex kiegészítés szabványai | GB/T3836.1; GB/T3836.3; GB/T3836.8 |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora vezetékhez használható?
Tömör, 0,08–0,5 mm² / 28–20 AWG vezetékhez.
Mekkora a csupaszolási hossz?
5–6 mm.
Mikor kell ON helyzetbe állítani a buszlezárást?
Az első és az utolsó buszállomásnál; a többi állomásnál OFF.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
9
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-960
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
33,4 g/db
Cikkszám
4045454320157
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-960 PROFIBUS terepibusz-csatlakozó, 9 pólusú D-Sub apacsatlakozóval, CAGE CLAMP®, kapcsolható lezáróellenállások műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-960 |
| GTIN / EAN | 4045454320157 |
| Terméktípus | Terepi buszcsatlakozó |
Műszaki és környezeti adatok
| Csatlakozó | D-Sub 9 dugó |
|---|---|
| Pólusszám | 9 |
| Kommunikáció | PROFIBUS |
| Adatátviteli sebesség | 12 Mbit/s |
| Csatlakozástechnika | CAGE CLAMP sorkapocssáv, záróretesszel; 218-as sorozat |
| Tömör vezeték | 0,08 … 0,5 mm² / 28 … 20 AWG |
| Csupaszolási hossz | 5 … 6 mm / 0,2 … 0,24 inch |
| Szélesség | 54 mm / 2,126 inch |
| Magasság | 16 mm / 0,63 inch |
| Mélység | 45 mm / 1,772 inch |

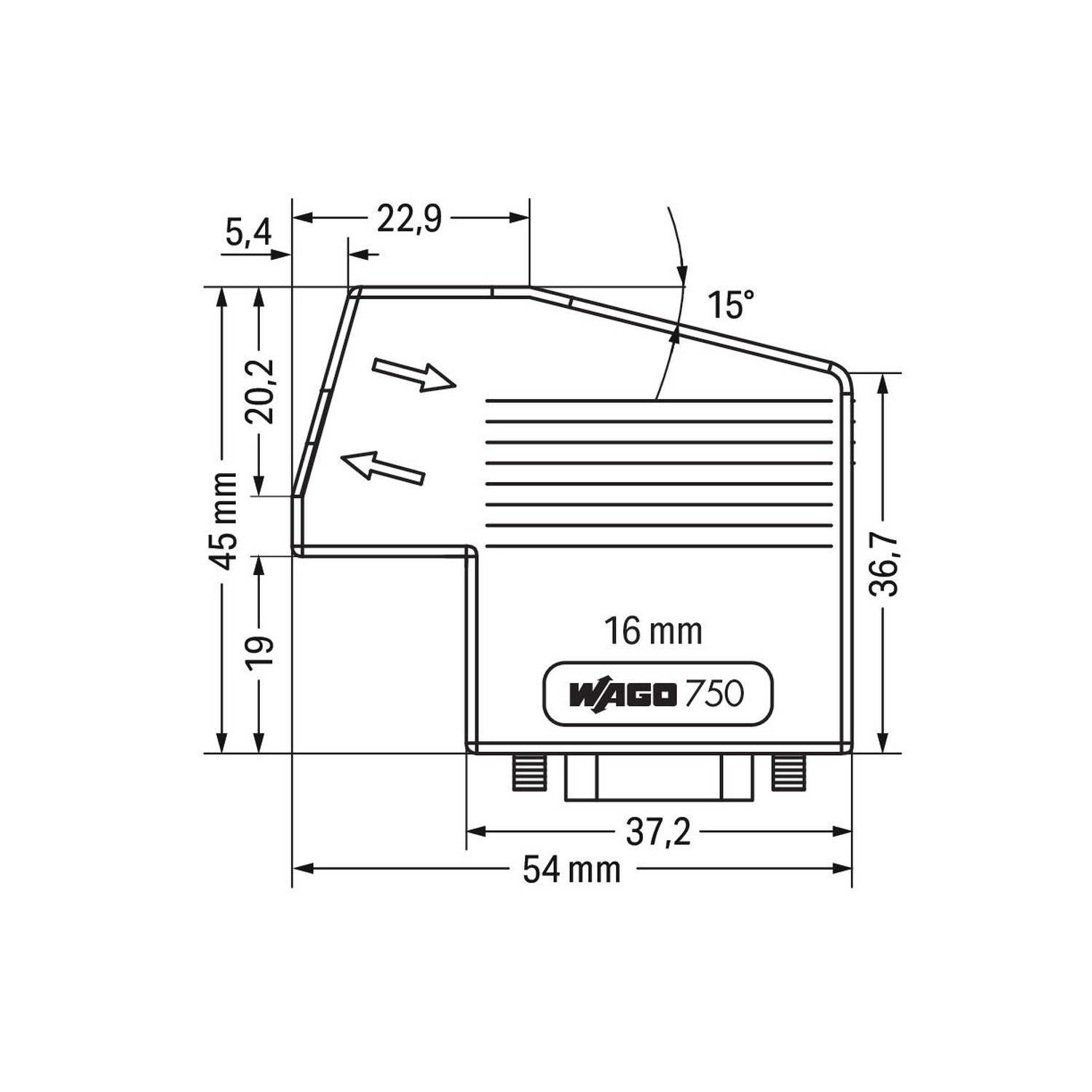

| Méretábra fő méretei | 54 mm vízszintes méret; 45 mm függőleges méret; 16 mm vastagság |
| Méretábra részméretei | 5,4; 22,9; 20,2; 19; 36,7; 37,2 mm; 15° |
| Kábel külső átmérője | 4,5 … 9,5 mm |
| Készülékház anyaga | PA66-105-V2 |
| Tömeg | 33,4 g |
| Tűzterhelés | 0,26 MJ |
| Szín | Világosszürke |
| Működési hőmérséklet | 0 … +60 °C |
| Tárolási hőmérséklet | −25 … +85 °C |
| Védettség | IP20 |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Csomagolás | 1 db; táska |
| Kábelbevezetések | 2; vízszintes be- és kimenet |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Tápfeszültség | 4,75 … 5,25 V DC |
| Áramfelvétel | 5 mA |

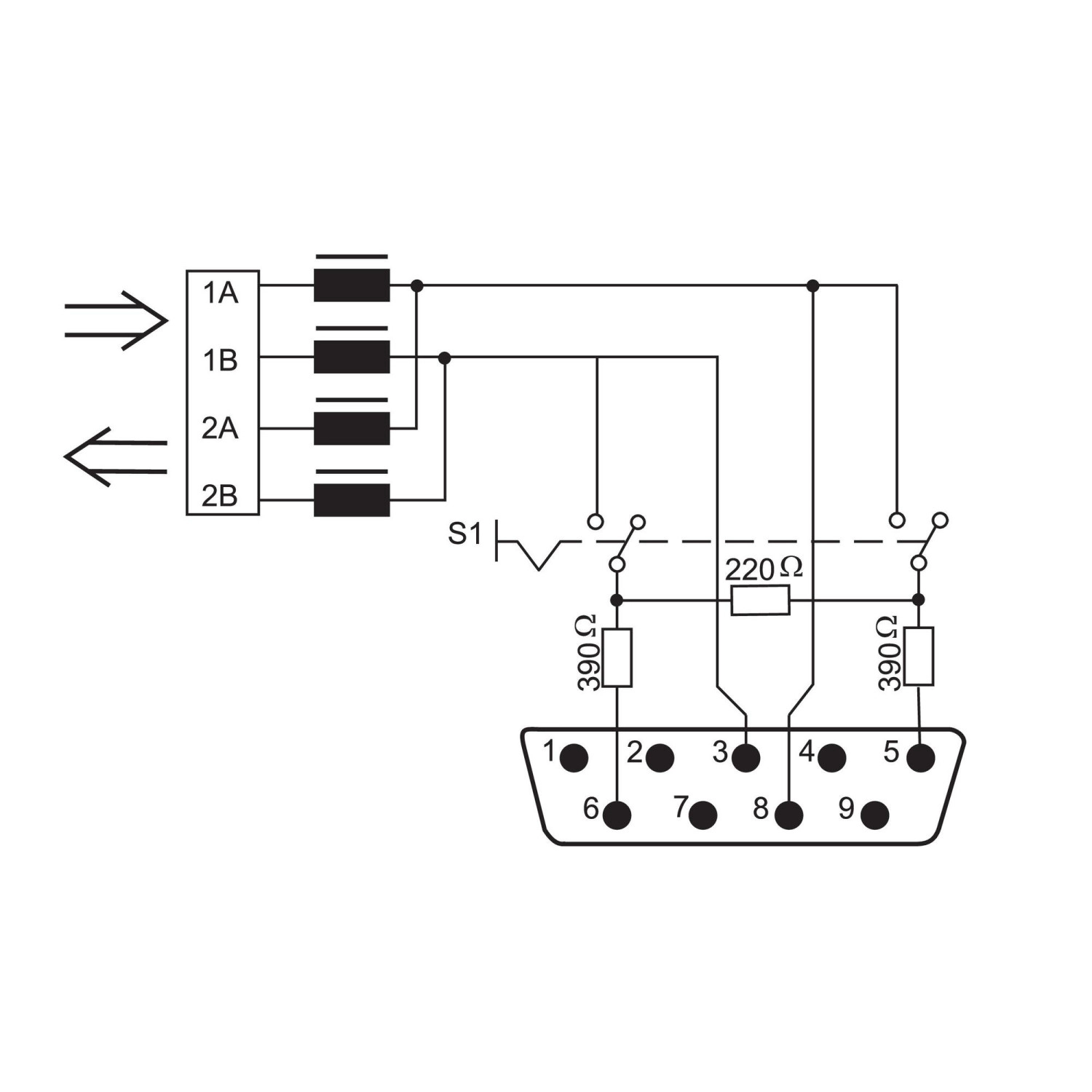

Érintkezők és kapcsolási rajz
| 1A és 2A | 8. érintkező |
|---|---|
| 1B és 2B | 3. érintkező |
| S1 lezáróhálózat | 390 Ω, 220 Ω és 390 Ω; a rajzon a 6., 8., 3. és 5. érintkező közötti hálózat |
Alkalmazási feltételek
| Vezeték és retesz | A megadott 0,08–0,5 mm² tartomány tömör vezetékhez tartozik. A reteszelőcsúszka nyitott helyzetben tartja a kapocspontot. |
|---|
Tanúsítványok és nyilatkozatok
| UL | UL508; E175199; általános környezet (ordinary locations) |
|---|---|
| Megfelelőségi nyilatkozat | EU és UK |
| ATEX | EN60079-0; TUEV14ATEX148929X; II 3 G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| IECEx | IEC60079-0; IECEx TUN 14.0035 X; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV 12.1297 X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| Kiegészítő tanúsítási jelölések | PTB0102; DEKRA8505; TÜV Rheinland OCP0004 |
| ABS | 25-0415412 |
| BV | 13453/E0 BV |
| DNV | DNV-CG-0339, Aug.2021; TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
CCC Ex: feltételes alkalmazási követelmények
| Alkalmazási kör | A CCC Ex külön feltételei akkor alkalmazandók, ha az eszköz rendelkezik a szükséges jóváhagyással, illetve a CCC Ex alkalmazási körébe tartozik. A csatlakozó saját jelölése Ex ec IIC T4 Gc. |
|---|---|
| Burkolat | Legalább IP54 védettség a GB/T3836.1 szerint; a csatlakozó önálló IP20 adata ettől különbözik. |
| Szennyezettségi fok | A CCC Ex kiegészítés szó szerinti feltétele legalább 2. szennyezettségi fok a GB/T16935.1 szerint. |
| Tranziensvédelem | A tápcsatlakozókon a névleges feszültség csúcsértékének legfeljebb 140%-ára beállított védelem szükséges. |
| Kapcsolók működtetése | A modulhoz kapcsolt DIP-kapcsolók, bináris kapcsolók és potenciométerek csak robbanóképes légkör kizárása esetén működtethetők. |
| Csatlakoztatás és bontás | Nem gyújtószikramentes áramkörök csatlakoztatása és bontása csak telepítés, karbantartás vagy javítás céljából, robbanóképes légkör kizárása mellett megengedett. A felsorolt D-Sub és Ethernet interfészek sem energiakorlátozott vagy gyújtószikramentes áramkörök. |
| Környezeti hőmérséklet a CCC Ex feltétel szerint | 0 … +60 °C. A kiegészítés eltérő, /25-**** utótagú modulokra megadott −20 °C-os alsó határa nem ennek a csatlakozónak az adata. |
| Cserélhető biztosító feltétele | Ha a berendezésben cserélhető biztosító van, feszültség alatt eltávolítani vagy cserélni tilos. Ez nem jelent biztosítót a csatlakozóban. |
| Elhelyezendő figyelmeztetések | A modulok közelében: feszültség alatt tilos a biztosító eltávolítása vagy cseréje; feszültség alatt tilos a csatlakoztatás vagy bontás; csatlakoztatás vagy bontás csak nem veszélyes területen. |
| A CCC Ex kiegészítés szabványai | GB/T3836.1; GB/T3836.3; GB/T3836.8 |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| UNSPSC | 39121421 |
|---|---|
| eCl@ss 10.0 | 27-24-26-92 |
| eCl@ss 9.0 | 27-24-26-92 |
| ETIM 9.0 | EC002584 |
| ETIM 10.0 | EC002584 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.06.03. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-960 PROFIBUS terepibusz-csatlakozó, 9 pólusú D-Sub apacsatlakozóval, CAGE CLAMP®, kapcsolható lezáróellenállások használati útmutató
Buszlezárás beállítása
1
Az első és az utolsó buszállomásnál állítsd a lezárókapcsolót ON helyzetbe.
2
Az összes többi buszállomásnál a lezárókapcsoló OFF helyzetben legyen.
CCC Ex alkalmazás: kapcsolás és csatlakoztatás
Az alábbi előírások a szükséges jóváhagyással rendelkező eszközök CCC Ex alkalmazására vonatkoznak.
1
A modulhoz kapcsolt DIP-kapcsolót, bináris kapcsolót vagy potenciométert csak robbanóképes légkör kizárása mellett működtesd.
2
Nem gyújtószikramentes áramkört csak telepítés, karbantartás vagy javítás céljából csatlakoztass vagy bonts, robbanóképes légkör kizárása mellett.
3
Feszültség alatt ne csatlakoztass és ne bonts; a csatlakoztatást és bontást csak nem veszélyes területen végezd.
CCC Ex: további feltételek
| Alkalmazási kör | A CCC Ex külön feltételei akkor alkalmazandók, ha az eszköz rendelkezik a szükséges jóváhagyással, illetve a CCC Ex alkalmazási körébe tartozik. A csatlakozó saját jelölése Ex ec IIC T4 Gc. |
|---|---|
| Burkolat | Legalább IP54 védettség a GB/T3836.1 szerint; a csatlakozó önálló IP20 adata ettől különbözik. |
| Szennyezettségi fok | A CCC Ex kiegészítés szó szerinti feltétele legalább 2. szennyezettségi fok a GB/T16935.1 szerint. |
| Tranziensvédelem | A tápcsatlakozókon a névleges feszültség csúcsértékének legfeljebb 140%-ára beállított védelem szükséges. |
| Kapcsolók működtetése | A modulhoz kapcsolt DIP-kapcsolók, bináris kapcsolók és potenciométerek csak robbanóképes légkör kizárása esetén működtethetők. |
| Csatlakoztatás és bontás | Nem gyújtószikramentes áramkörök csatlakoztatása és bontása csak telepítés, karbantartás vagy javítás céljából, robbanóképes légkör kizárása mellett megengedett. A felsorolt D-Sub és Ethernet interfészek sem energiakorlátozott vagy gyújtószikramentes áramkörök. |
| Környezeti hőmérséklet a CCC Ex feltétel szerint | 0 … +60 °C. A kiegészítés eltérő, /25-**** utótagú modulokra megadott −20 °C-os alsó határa nem ennek a csatlakozónak az adata. |
| Cserélhető biztosító feltétele | Ha a berendezésben cserélhető biztosító van, feszültség alatt eltávolítani vagy cserélni tilos. Ez nem jelent biztosítót a csatlakozóban. |
| Elhelyezendő figyelmeztetések | A modulok közelében: feszültség alatt tilos a biztosító eltávolítása vagy cseréje; feszültség alatt tilos a csatlakoztatás vagy bontás; csatlakoztatás vagy bontás csak nem veszélyes területen. |
| A CCC Ex kiegészítés szabványai | GB/T3836.1; GB/T3836.3; GB/T3836.8 |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
