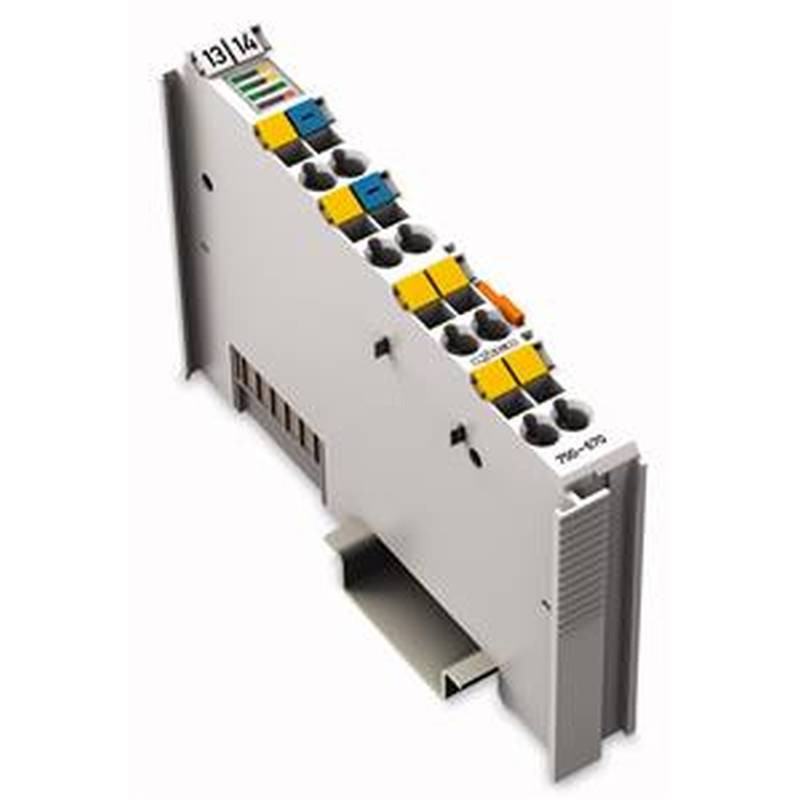

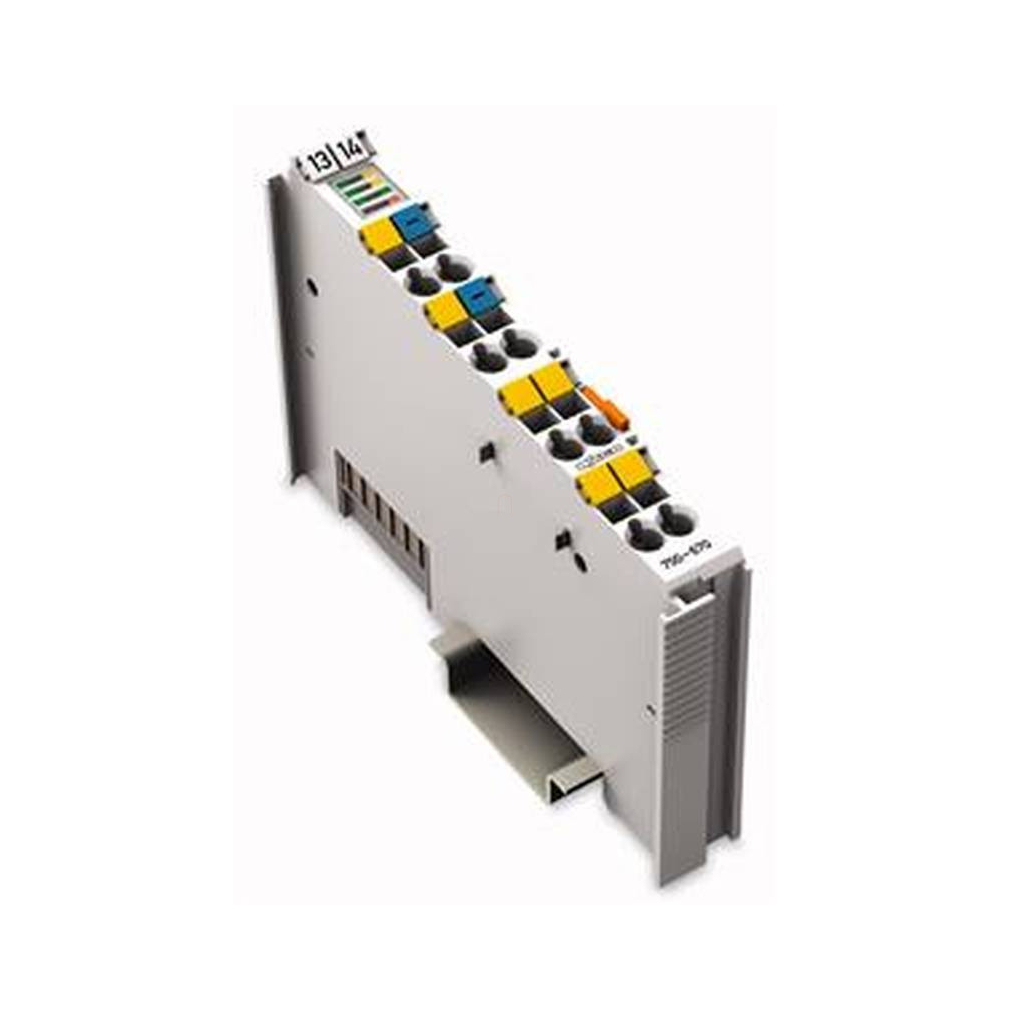

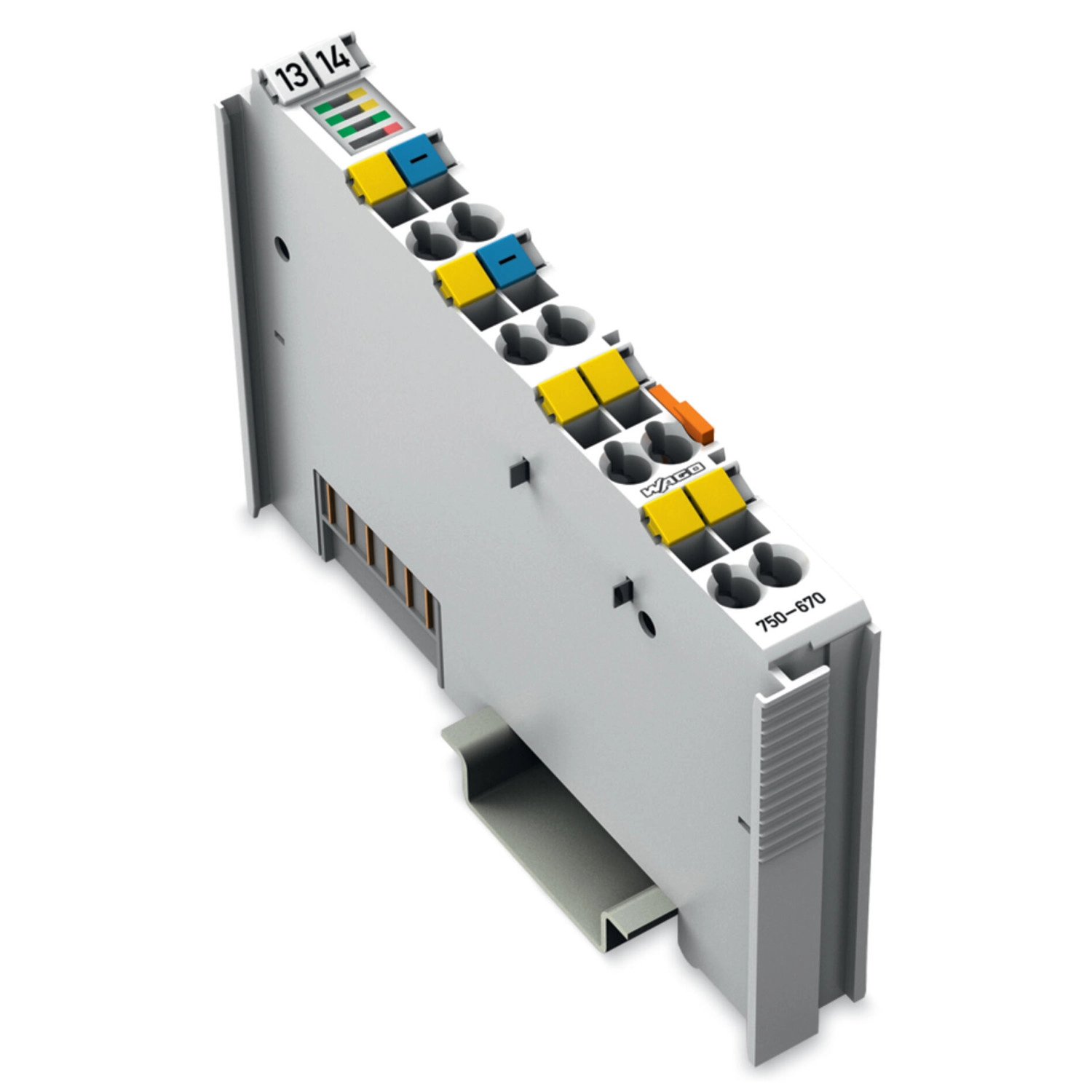

Wago 750-670 léptetőmotor-vezérlő, RS-422 / 24 V DC / 20 mA interfész, 2 konfigurálható bemenet, frekvencia- és impulzusszélesség-moduláció
RRP:182 992 Ft
181 162 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
157 785 Ft
nettó 124 240 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít

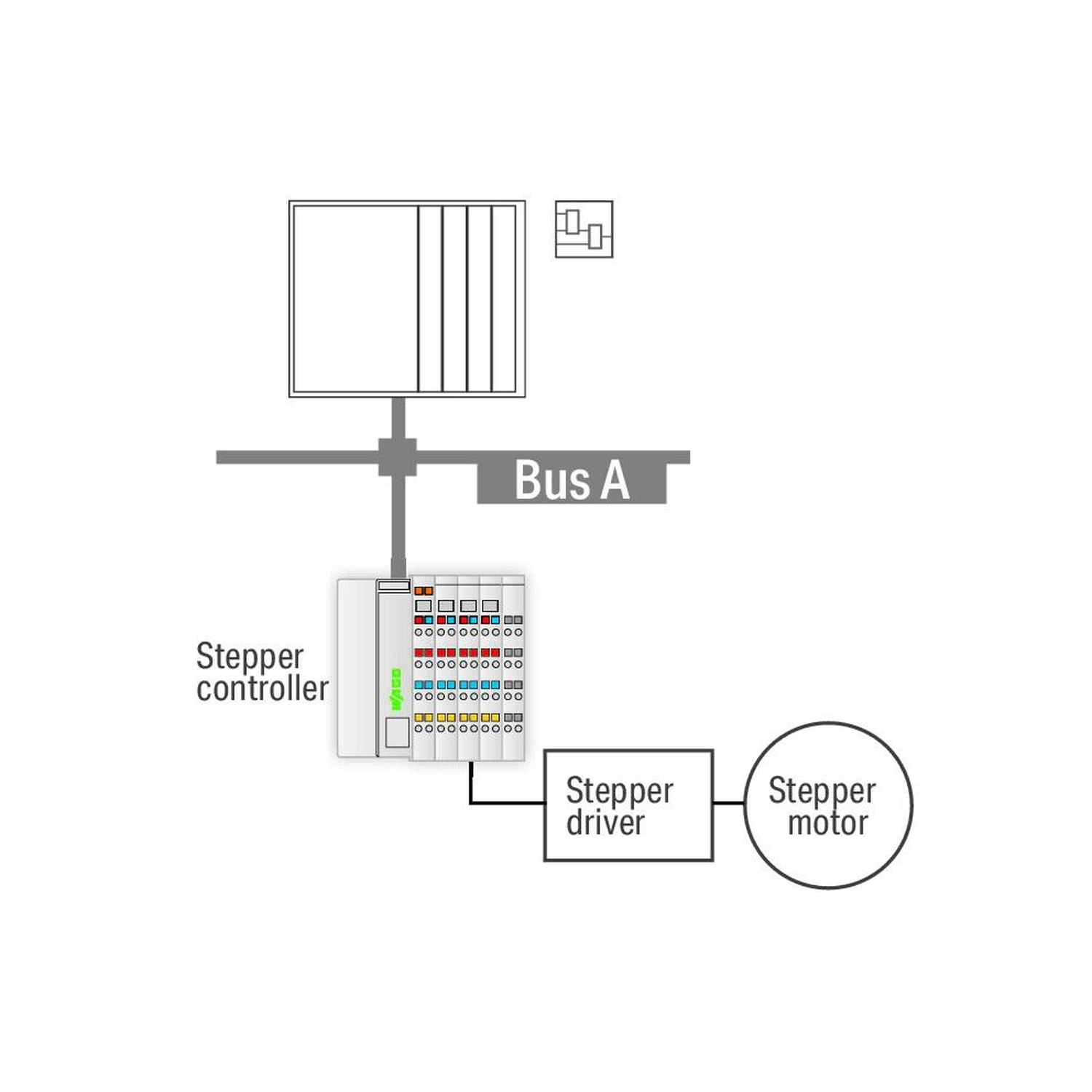

A 750-670 modul egy olyan intelligens léptetővezérlő, ami impulzus/irányjelző interfésszel vagy inkrementális enkóder (jeladó) bemenettel ellátott, különböző meghajtású tápegység részek vezérléséhez használható. RS-422-es és 24 V-os vagy 20 mA-es interfészek egyaránt elérhetőek. A magas kimeneti frekvencia miatt az egyenletes mikroléptetős (smooth microstepping) felbontással rendelkező léptető kimeneti fokozatokat lehet használni. Ezen kívül ezt a modult nagy precizitású frekvencia vagy impulzus szélesség modulátorként is lehet használni. Az indításhoz/megállításhoz, végálláskapcsolókhoz, továbbá a referenciabütyök (reference cam), jog/tip stb. működési módokhoz használható két konfigurálható bemenet késleltetés nélküli összeköttetésben van a belső szoftverrel. Számos funkció, mint pl. különböző gyorsulási meredekséggel rendelkező pozícionálás, parancstáblázatok, bütyköstengely vezérlés, automatikus hivatkozás és egyéb eseményfüggő tulajdonságok teszik lehetővé, hogy ezt a vezérlőt a lehető legszélesebb körben lehessen használni. A programozó interfész valamennyi WAGO léptetővezérlő esetében ugyanaz. További működési módok: Impulzus szélességének megváltoztatása Frekvencia generátor Azonnali indítású (single-shot) üzemmód
A Wago 750-670 léptetőmotor-interfész. Külső teljesítményfokozattal ellátott léptetőmotor vezérléséhez ad ki differenciális jeleket. Két digitális bemenetet, pozicionálási és referenciakeresési funkciókat, parancstáblákat, valamint PWM- és egyszeri impulzusüzemet támogat. A külső meghajtó és a motor kiválasztásakor a saját alkalmazás feltételeit kell figyelembe venni.
Működés
| Funkció | Külső teljesítményfokozattal ellátott léptetőmotor vezérléséhez ad ki differenciális jeleket. Két digitális bemenetet, pozicionálási és referenciakeresési funkciókat, parancstáblákat, valamint PWM- és egyszeri impulzusüzemet támogat. A külső meghajtó és a motor kiválasztásakor a saját alkalmazás feltételeit kell figyelembe venni. |
|---|
Jeltechnika
| Bemeneti szűrő | 100 µs; további szoftveres szűrő kapcsolható be. |
|---|---|
| Adatszélesség | 12 byte-os bemenet/kimenet |
| Kimenet védelme | Rövidzárvédett |
| Terhelés típusa | RS-422, TTL, optocsatoló |
| Kitöltési tényező | 50 % (léptetőmotoros üzemmód esetén) |
| A jel feszültségtartománya (0) | −3 … +5 VDC |
| A jel feszültségtartománya (1) | 15 … 30 VDC |
| Eszközjellemzők | Egyedi pozicionálás, referenciakeresés, léptetés, rövid léptetés, parancstáblák és PWM. |
| Digitális bemenetek száma | 2 |
| Kimenetek száma | 1 csatorna (2 differenciál kimenet A1, A2, B1, B2) |
| Bemeneti áram (ált.) | 2,8 mA |
| Felbontás | 15 bites + 16 bites előosztó |
| Léptető felbontása | 23 bit + jel bit |
| Funkció | Abszolút/relatív pozicionálás, alapérték változtatása a forgáson, a forgástengelyen, stb. |
| Feszültségjel | 5 VDC (belső), 5 … 24 VDC (külső) |
| Jelfrekvencia (min.) | 0 Hz |
| Jelfrekvencia (max.) | 500000 Hz |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 98 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Zöld A–C és G LED: 1. bemenet, 2. bemenet, tápellátás, engedélyezés; sárga E és F LED: működés, aktív menetprogram; piros H LED: hiba. |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,136 MJ |
| Tömeg | 49,9 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-3 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |

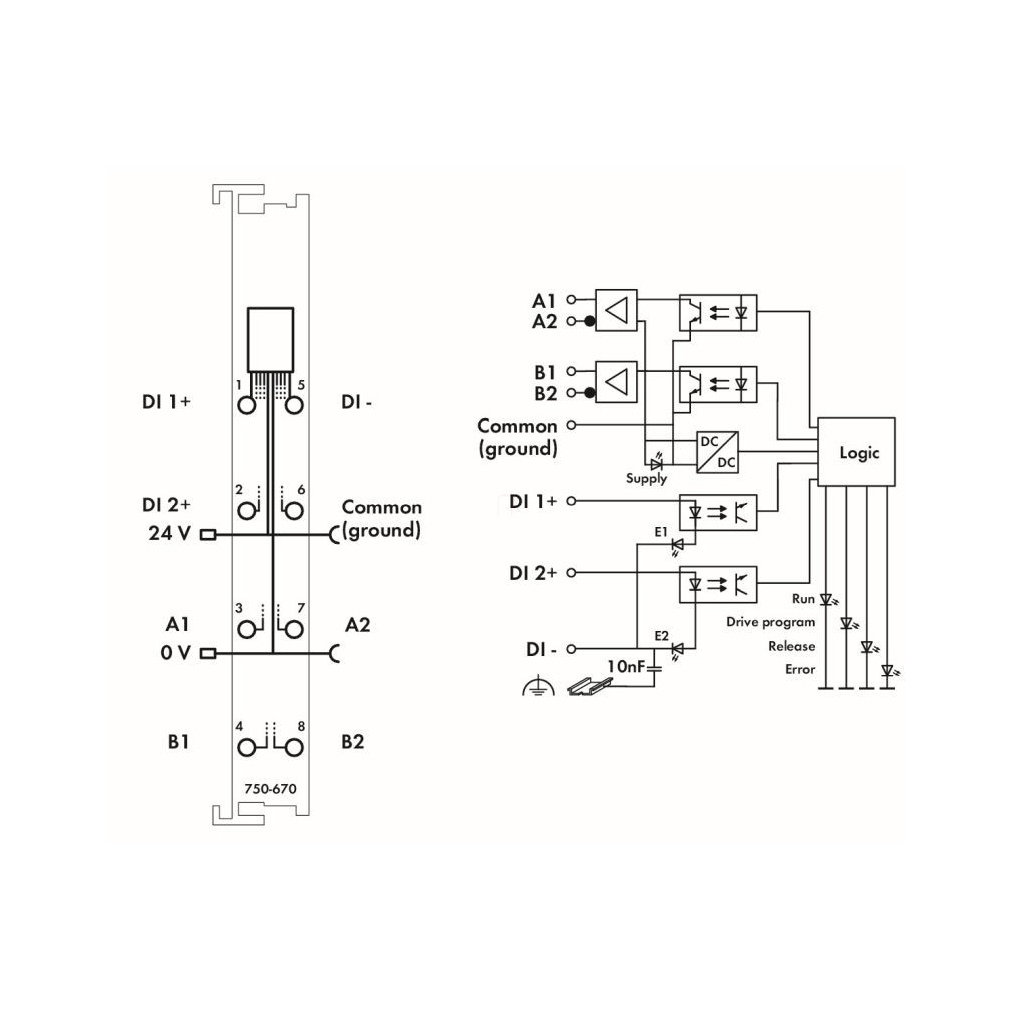

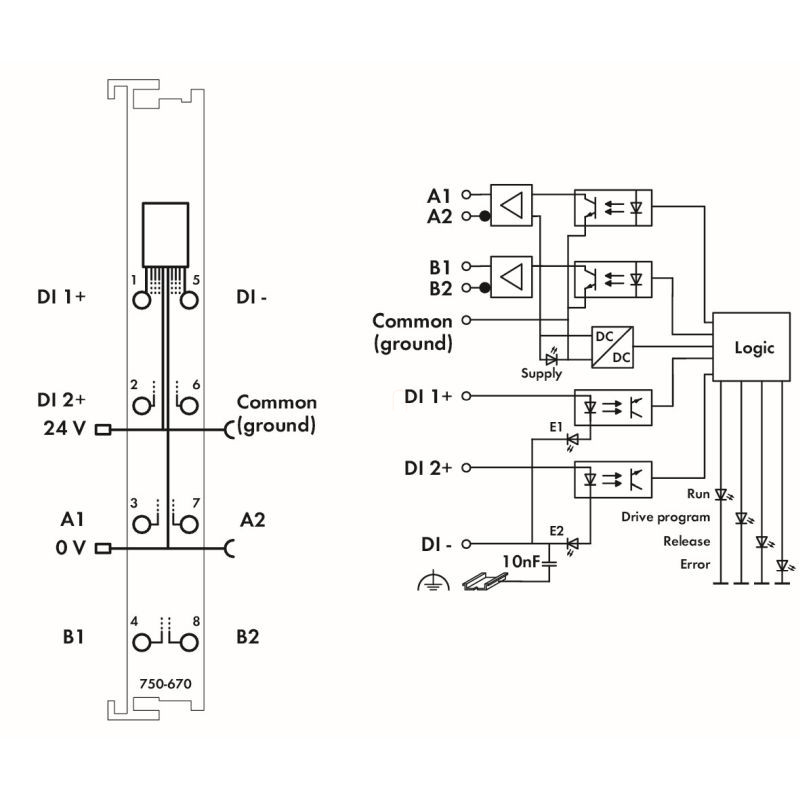

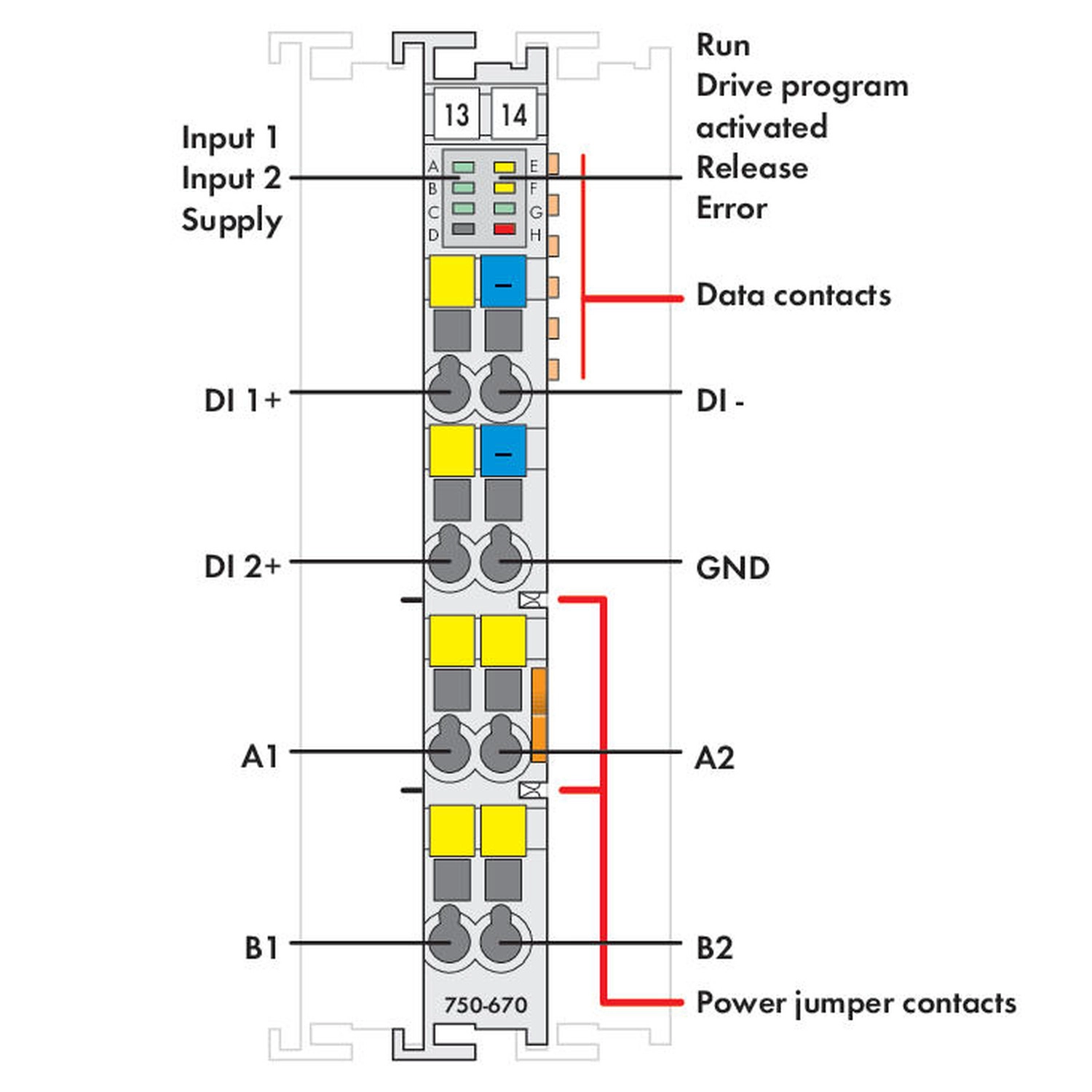

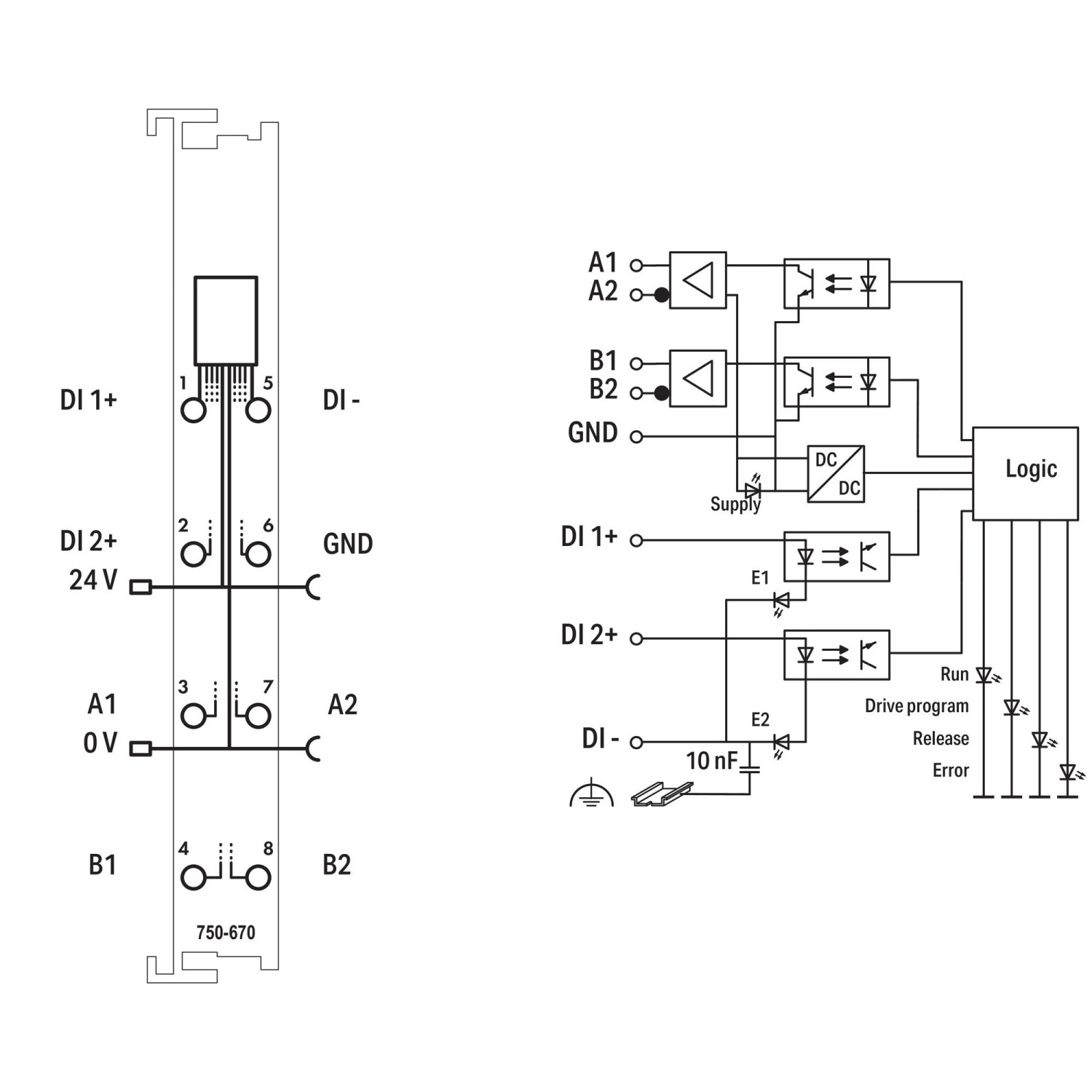

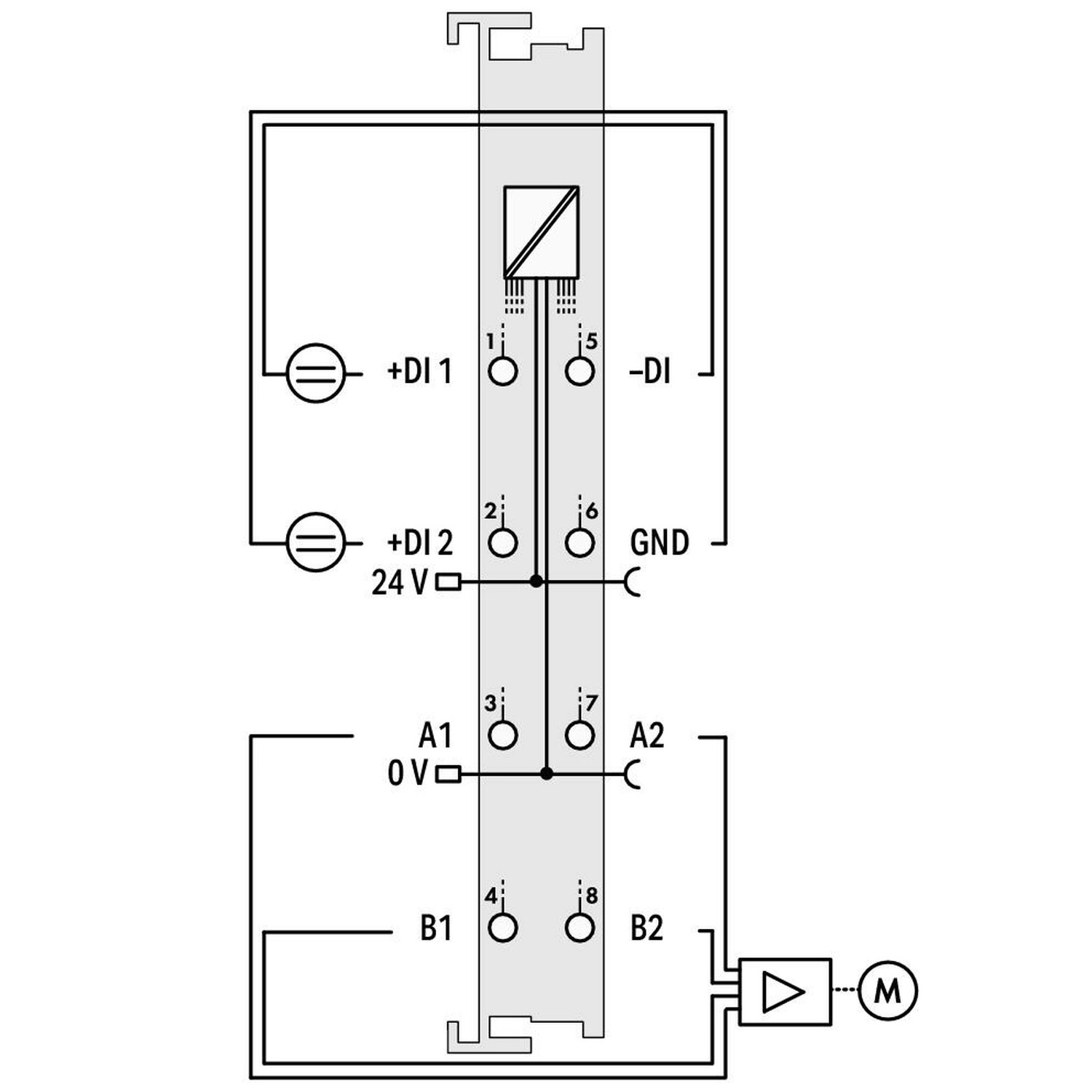

Kapocskiosztás
| 1; 2 | DI1+; DI2+ |
|---|---|
| 5 | DI− |
| 6 | GND |
| 3; 7 | A1; A2 |
| 4; 8 | B1; B2 |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-MCM750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül |
|---|
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; biztosítéktartóval |
| 750-610 | Tápegység; 24 VDC; biztosítéktartóval; Diagnosztika |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Biztonság és előkészítés
| Szakértelem és dokumentáció | A munkát a feladatnak megfelelő villamos és automatizálási szakismerettel rendelkező személy végezze; a modul és a használt buszcsatoló vagy vezérlő gyári előírásait együtt kell betartani. |
|---|---|
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsolj ki minden tápforrást. |
| Beépítés | A nyitott rendszer elemeit megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el. Csak feljogosított, képzett személy férjen hozzá kulccsal vagy szerszámmal. |
| ESD-védelem | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket; biztosítsd a személyzet, a munkahely és a csomagolás megfelelő földelését. |
| Sérülés és polaritás | A hibás vagy sérült modult cseréld ki. Kerüld az adat- és tápvezetékek fordított polaritását; kontaktsprayt ne használj. |
| Mozgó részek | Megfelelő elkerítéssel vagy burkolattal akadályozd meg a mozgó részek testi érintését. |
| Vészkikapcsolás | Alakíts ki és építs be az alkalmazandó előírásoknak megfelelő vészkikapcsolási eljárást és rendszert; a vészleállító funkciókat nem szabad hatástalanítani. |
| Hardveres végállásvédelem | Használj megfelelő hardveres végálláskapcsolókat, amelyek a megengedett mozgástartomány túllépésekor közvetlenül lekapcsolják a rendszer tápellátását. |
| Motor- és elektronikai védelem | Építs be megfelelő motorvédelmet és teljesítményelektronikai védelmet, például motorvédő kapcsolót vagy biztosítót. |
Vezeték-előkészítés
| Vezetékanyag és tartomány | Réz; tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 8–9 mm. |
| Vezetők száma | Kapocspontonként egy vezetőt csatlakoztass; szükség esetén külön elosztókapcsokkal alakítsd ki a többvezetős elágazást. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Nyitás | A működtetőszerszámot vezesd a vezetékcsatlakozás fölötti működtetőnyílásba. |
|---|---|
| 2. Behelyezés | A vezetéket vezesd a hozzá tartozó csatlakozónyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
8–9 mm; a saját vezetékfajtára és keresztmetszetre megadott tartományt is be kell tartani.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-670
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
49,93 g/db
Cikkszám
4045454539719
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-670 léptetőmotor-vezérlő, RS-422 / 24 V DC / 20 mA interfész, 2 konfigurálható bemenet, frekvencia- és impulzusszélesség-moduláció műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-670 |
| GTIN / EAN | 4045454539719 |
| Terméktípus | Léptetőmotor-interfész |
Működés
| Funkció | Külső teljesítményfokozattal ellátott léptetőmotor vezérléséhez ad ki differenciális jeleket. Két digitális bemenetet, pozicionálási és referenciakeresési funkciókat, parancstáblákat, valamint PWM- és egyszeri impulzusüzemet támogat. A külső meghajtó és a motor kiválasztásakor a saját alkalmazás feltételeit kell figyelembe venni. |
|---|
Jeltechnika
| Bemeneti szűrő | 100 µs; további szoftveres szűrő kapcsolható be. |
|---|---|
| Adatszélesség | 12 byte-os bemenet/kimenet |
| Kimenet védelme | Rövidzárvédett |
| Terhelés típusa | RS-422, TTL, optocsatoló |
| Kitöltési tényező | 50 % (léptetőmotoros üzemmód esetén) |
| A jel feszültségtartománya (0) | −3 … +5 VDC |
| A jel feszültségtartománya (1) | 15 … 30 VDC |
| Eszközjellemzők | Egyedi pozicionálás, referenciakeresés, léptetés, rövid léptetés, parancstáblák és PWM. |
| Digitális bemenetek száma | 2 |
| Kimenetek száma | 1 csatorna (2 differenciál kimenet A1, A2, B1, B2) |
| Bemeneti áram (ált.) | 2,8 mA |
| Felbontás | 15 bites + 16 bites előosztó |
| Léptető felbontása | 23 bit + jel bit |
| Funkció | Abszolút/relatív pozicionálás, alapérték változtatása a forgáson, a forgástengelyen, stb. |
| Feszültségjel | 5 VDC (belső), 5 … 24 VDC (külső) |
| Jelfrekvencia (min.) | 0 Hz |
| Jelfrekvencia (max.) | 500000 Hz |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 98 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Zöld A–C és G LED: 1. bemenet, 2. bemenet, tápellátás, engedélyezés; sárga E és F LED: működés, aktív menetprogram; piros H LED: hiba. |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 1,136 MJ |
| Tömeg | 49,9 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-3 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Kapocskiosztás
| 1; 2 | DI1+; DI2+ |
|---|---|
| 5 | DI− |
| 6 | GND |
| 3; 7 | A1; A2 |
| 4; 8 | B1; B2 |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-MCM750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| RoHS-megfelelőség | Megfelel, mentesség nélkül |
|---|
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85389099990 |
| UNSPSC | 32151705 |
| eCl@ss 10.0 | 27-24-26-05 |
| eCl@ss 9.0 | 27-24-26-05 |
| ETIM 9.0 | EC001601 |
| ETIM 8.0 | EC001601 |
| ECCN | NO US CLASSIFICATION |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 750-612 | Tápegység; 0 … 230 V AC/DC |
| 750-602 | Tápegység; 24 VDC |
| 750-601 | Tápegység; 24 VDC; biztosítéktartóval |
| 750-610 | Tápegység; 24 VDC; biztosítéktartóval; Diagnosztika |
| 210-508 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-506 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-504 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-505 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; galvanizált; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2025.07.03. |
|---|
Biztonság és előkészítés
| Szakértelem és dokumentáció | A munkát a feladatnak megfelelő villamos és automatizálási szakismerettel rendelkező személy végezze; a modul és a használt buszcsatoló vagy vezérlő gyári előírásait együtt kell betartani. |
|---|---|
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsolj ki minden tápforrást. |
| Beépítés | A nyitott rendszer elemeit megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el. Csak feljogosított, képzett személy férjen hozzá kulccsal vagy szerszámmal. |
| ESD-védelem | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket; biztosítsd a személyzet, a munkahely és a csomagolás megfelelő földelését. |
| Sérülés és polaritás | A hibás vagy sérült modult cseréld ki. Kerüld az adat- és tápvezetékek fordított polaritását; kontaktsprayt ne használj. |
| Mozgó részek | Megfelelő elkerítéssel vagy burkolattal akadályozd meg a mozgó részek testi érintését. |
| Vészkikapcsolás | Alakíts ki és építs be az alkalmazandó előírásoknak megfelelő vészkikapcsolási eljárást és rendszert; a vészleállító funkciókat nem szabad hatástalanítani. |
| Hardveres végállásvédelem | Használj megfelelő hardveres végálláskapcsolókat, amelyek a megengedett mozgástartomány túllépésekor közvetlenül lekapcsolják a rendszer tápellátását. |
| Motor- és elektronikai védelem | Építs be megfelelő motorvédelmet és teljesítményelektronikai védelmet, például motorvédő kapcsolót vagy biztosítót. |
Vezeték-előkészítés
| Vezetékanyag és tartomány | Réz; tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 8–9 mm. |
| Vezetők száma | Kapocspontonként egy vezetőt csatlakoztass; szükség esetén külön elosztókapcsokkal alakítsd ki a többvezetős elágazást. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Nyitás | A működtetőszerszámot vezesd a vezetékcsatlakozás fölötti működtetőnyílásba. |
|---|---|
| 2. Behelyezés | A vezetéket vezesd a hozzá tartozó csatlakozónyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-670 léptetőmotor-vezérlő, RS-422 / 24 V DC / 20 mA interfész, 2 konfigurálható bemenet, frekvencia- és impulzusszélesség-moduláció használati útmutató
Biztonság és előkészítés
| Szakértelem és dokumentáció | A munkát a feladatnak megfelelő villamos és automatizálási szakismerettel rendelkező személy végezze; a modul és a használt buszcsatoló vagy vezérlő gyári előírásait együtt kell betartani. |
|---|---|
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsolj ki minden tápforrást. |
| Beépítés | A nyitott rendszer elemeit megfelelő házban, szekrényben vagy villamos üzemi helyiségben helyezd el. Csak feljogosított, képzett személy férjen hozzá kulccsal vagy szerszámmal. |
| ESD-védelem | Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket; biztosítsd a személyzet, a munkahely és a csomagolás megfelelő földelését. |
| Sérülés és polaritás | A hibás vagy sérült modult cseréld ki. Kerüld az adat- és tápvezetékek fordított polaritását; kontaktsprayt ne használj. |
| Mozgó részek | Megfelelő elkerítéssel vagy burkolattal akadályozd meg a mozgó részek testi érintését. |
| Vészkikapcsolás | Alakíts ki és építs be az alkalmazandó előírásoknak megfelelő vészkikapcsolási eljárást és rendszert; a vészleállító funkciókat nem szabad hatástalanítani. |
| Hardveres végállásvédelem | Használj megfelelő hardveres végálláskapcsolókat, amelyek a megengedett mozgástartomány túllépésekor közvetlenül lekapcsolják a rendszer tápellátását. |
| Motor- és elektronikai védelem | Építs be megfelelő motorvédelmet és teljesítményelektronikai védelmet, például motorvédő kapcsolót vagy biztosítót. |
Vezeték-előkészítés
| Vezetékanyag és tartomány | Réz; tömör és finom elemi szálas vezeték: 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolás | 8–9 mm. |
| Vezetők száma | Kapocspontonként egy vezetőt csatlakoztass; szükség esetén külön elosztókapcsokkal alakítsd ki a többvezetős elágazást. |
CAGE CLAMP vezetékcsatlakoztatás
| 1. Nyitás | A működtetőszerszámot vezesd a vezetékcsatlakozás fölötti működtetőnyílásba. |
|---|---|
| 2. Behelyezés | A vezetéket vezesd a hozzá tartozó csatlakozónyílásba. |
| 3. Zárás | Húzd ki a működtetőszerszámot; a kapocs rögzíti a vezetéket. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
