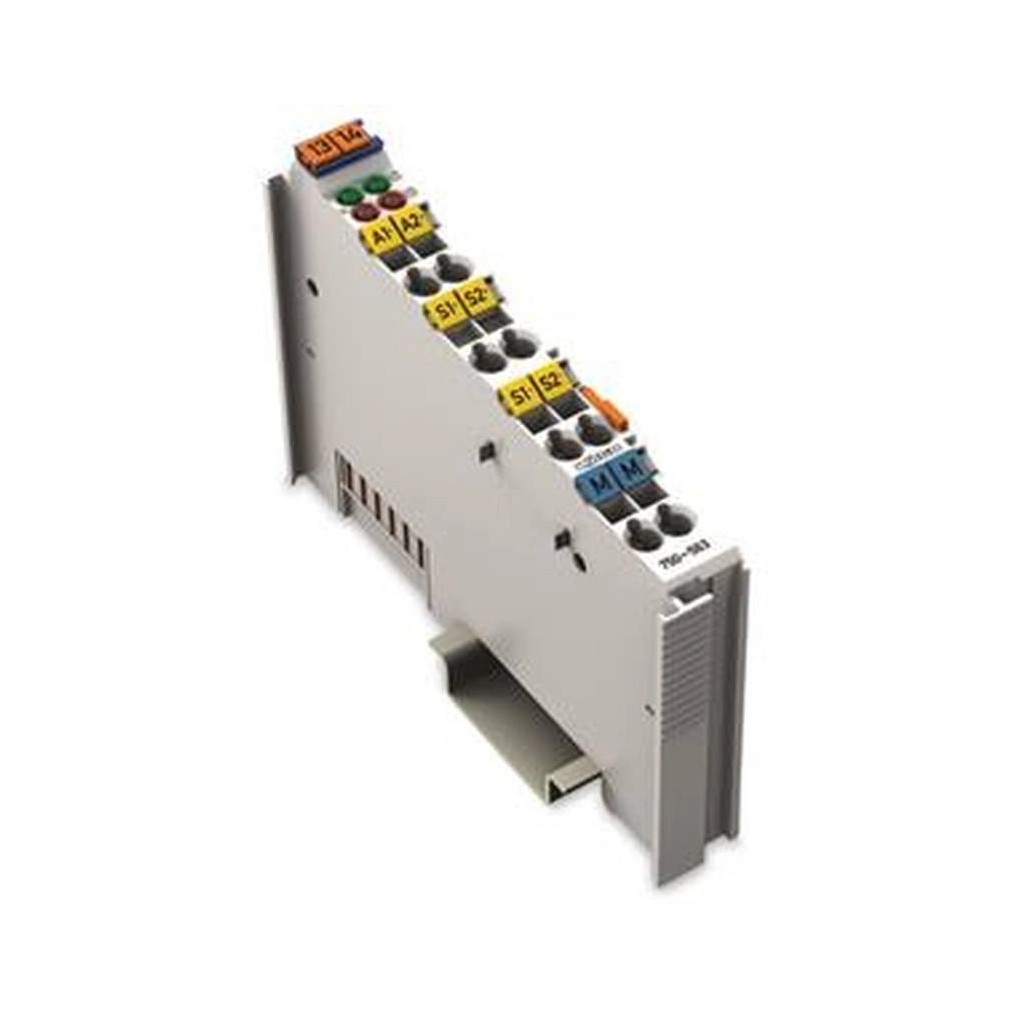

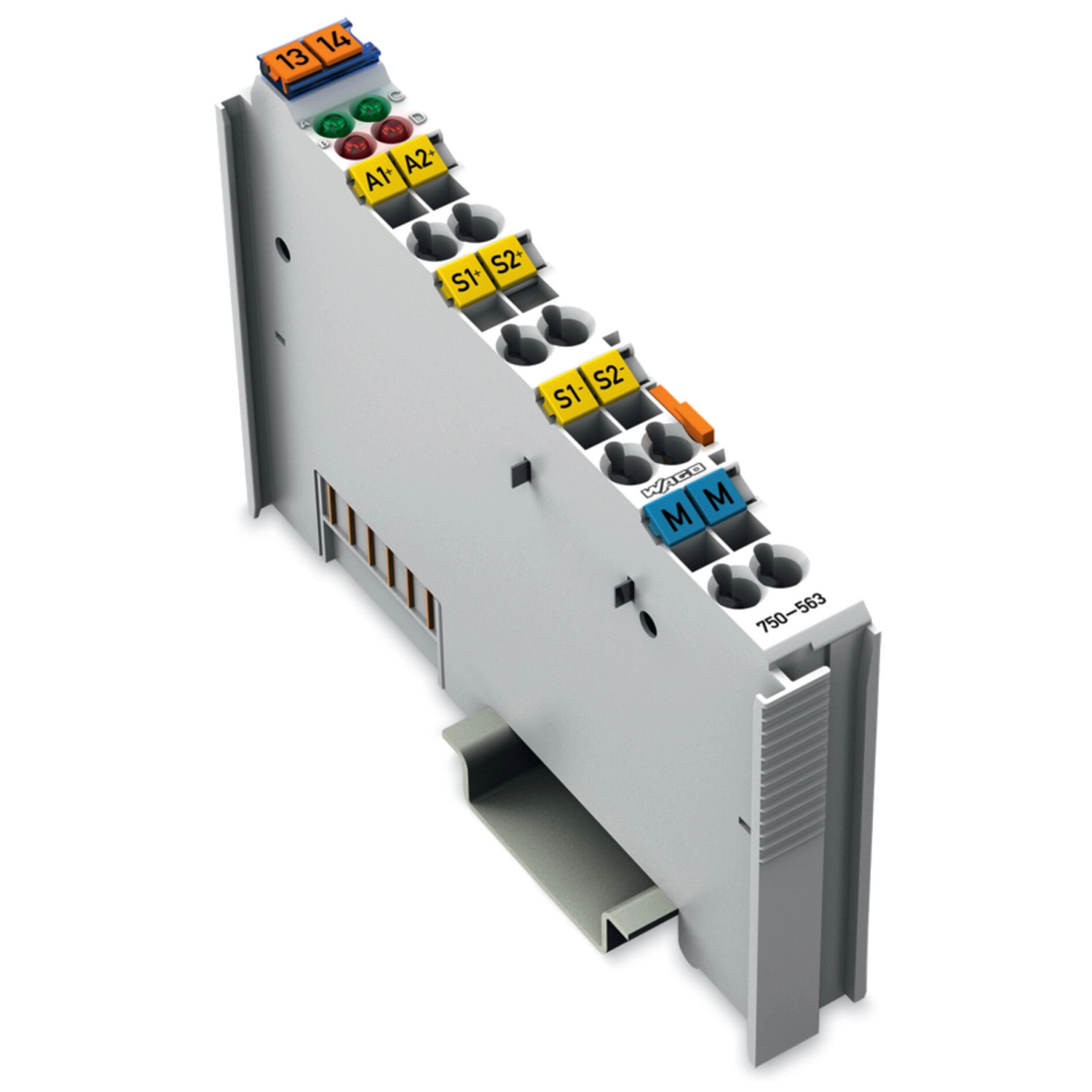

Wago 750-563 2 csatornás analóg kimeneti modul, 0/4–20 mA, 16 bit, 6–18 VDC
RRP:208 290 Ft
206 207 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
179 598 Ft
nettó 141 416 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez az analóg kimeneti modul 0/4 mA és 20 mA közötti áramot hoz létre, vagy a terepi oldalhoz kimeneti feszültségeket a 6 V és 18 V közötti tartományban. A kimeneti tartományokat WAGO-I/O-CHECK vagy GSD fájlokkal lehet konfigurálni. A modulnak két rövidzárvédett kimeneti csatornája van és két darab kétvezetékes aktor közvetlen csatlakoztatását teszi lehetővé az AO 1 és a földelés, illetve az AO2 és a földelés között. Az AO 1-nél vagy az AO 2-nél kimeneti jelek vannak. Ezen kívül a négyvezetékes aktorok érzékelő részeit a -Sense AO1-hez és a +Sense AO1-hez, vagy a -Sense AO2-höz és a +Sense AO2-höz lehet csatlakoztatni. Mindkét kimeneti csatorna közösített földpotenciálon van. A kimeneti jel elektromosan leválasztott, és 16 bites pontossággal továbbítódik. A belső rendszer és a terepi oldal tápegysége együttesen látja el a modul villamos megtáplálását
A Wago 750-563 kétcsatornás, 0/4–20 mA DC vagy 6–18 V DC tartományú analóg kimeneti modul.
Jeltechnika
| Csatornák száma összesen (modul) | 2 |
|---|---|
| Jel típusa | Feszültség; áramerősség |
| Feszültségjel típusa | 6 … 18 VDC |
| Jel típusa (áram) | 0 … 20 mADC; 4 … 20 mADC |
| Felbontás [bit] | 16 bit |
| Adatszélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz (opcionális) |
| Átalakítási idő (ált.) | 5 ms |
| Hőmérsékleti együttható | kisebb mint ±100 ppm |
| Analóg kimenetek száma | 2 |
| Jeltípusok konfigurálhatók | Igen |
| Aktorcsatlakozás | 2 x (2 vezetékes, 4 vezetékes) |
| Terhelési impedancia (feszültség kimenet) | ≥ 1,8 kΩ |
| Terhelési impedancia (áram kimenet) | ≤ 500 Ω |
| Kimeneti hiba referencia-hőmérséklete | 25 °C |
| Kimeneti hiba, eltérés (max.) a felső tartománybeli értéktől | 0,05 % |
| Helyreállítási idő (ált.) | 0,3 ms |
| Konfigurációs lehetőségek | WAGO-I/O-CHECK CODESYS könyvtár e!COCKPIT |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 95 mA |
| Tápfeszültség (terepi) | 24 VDC (-15 … +20 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Zöld A/C LED: AO1/AO2 működés; piros B/D LED: AO1/AO2 hiba. |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,901 MJ |
| Tömeg | 51,2 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61131-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61131-2, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés és egyedi feltételek
| Kimeneti tartomány | 0/4–20 mA DC vagy 6–18 V DC |
|---|---|
| Kimeneti védelem | Két rövidzárvédett kimeneti csatorna. |
| Közös potenciál | A kimeneti csatornáknak közös földpotenciáljuk van; a jel rendszerszinttől leválasztott. |

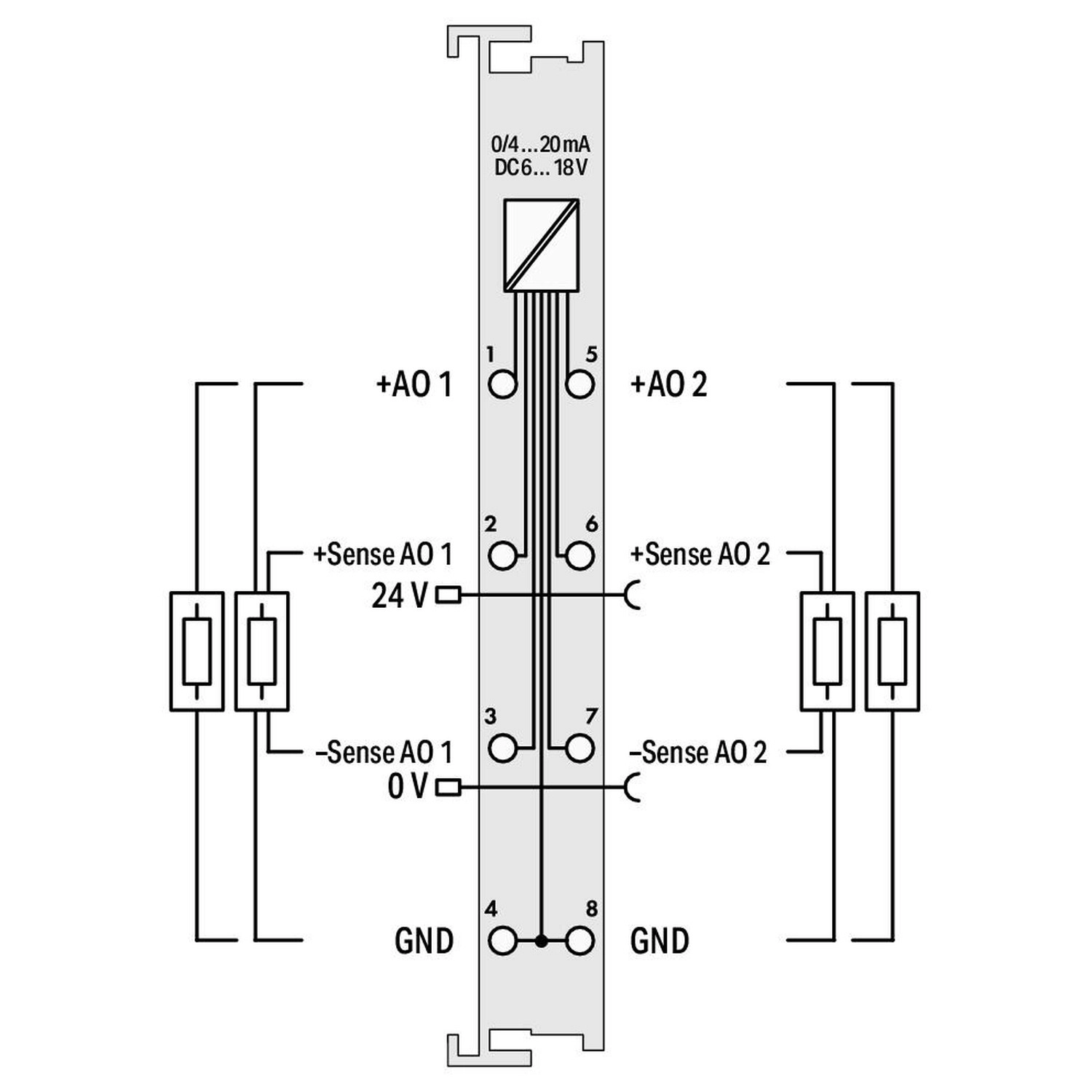

| Kétvezetékes aktorok | AO1 és közös referencia, illetve AO2 és közös referencia között. |
| Négyvezetékes aktorok | Csatornánként külön pozitív és negatív Sense csatlakozás. |
| Modultápellátás | A belső rendszer és a terepi táplálás együttesen. |
| Konfigurálás | WAGO-I/O-CHECK vagy megfelelő GSD-fájl; a felsorolt konfigurációs lehetőségek saját mezője külön érvényes. |
| Hőmérsékleti együttható mértékegysége | A saját HU mező kisebb mint ±100 ppm értéket nyomtat; külön /K osztót nem ad meg. |

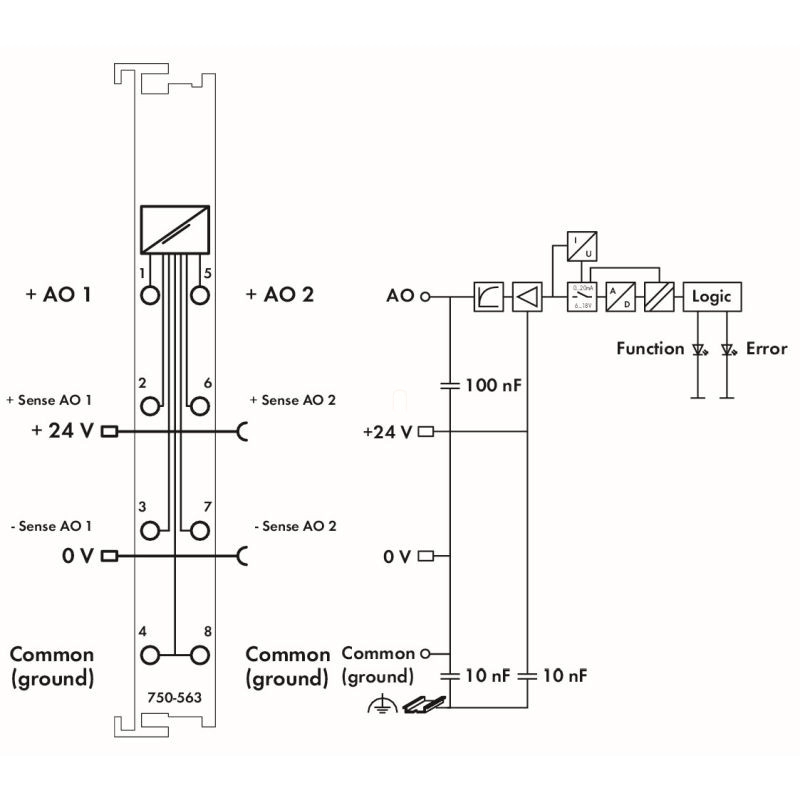

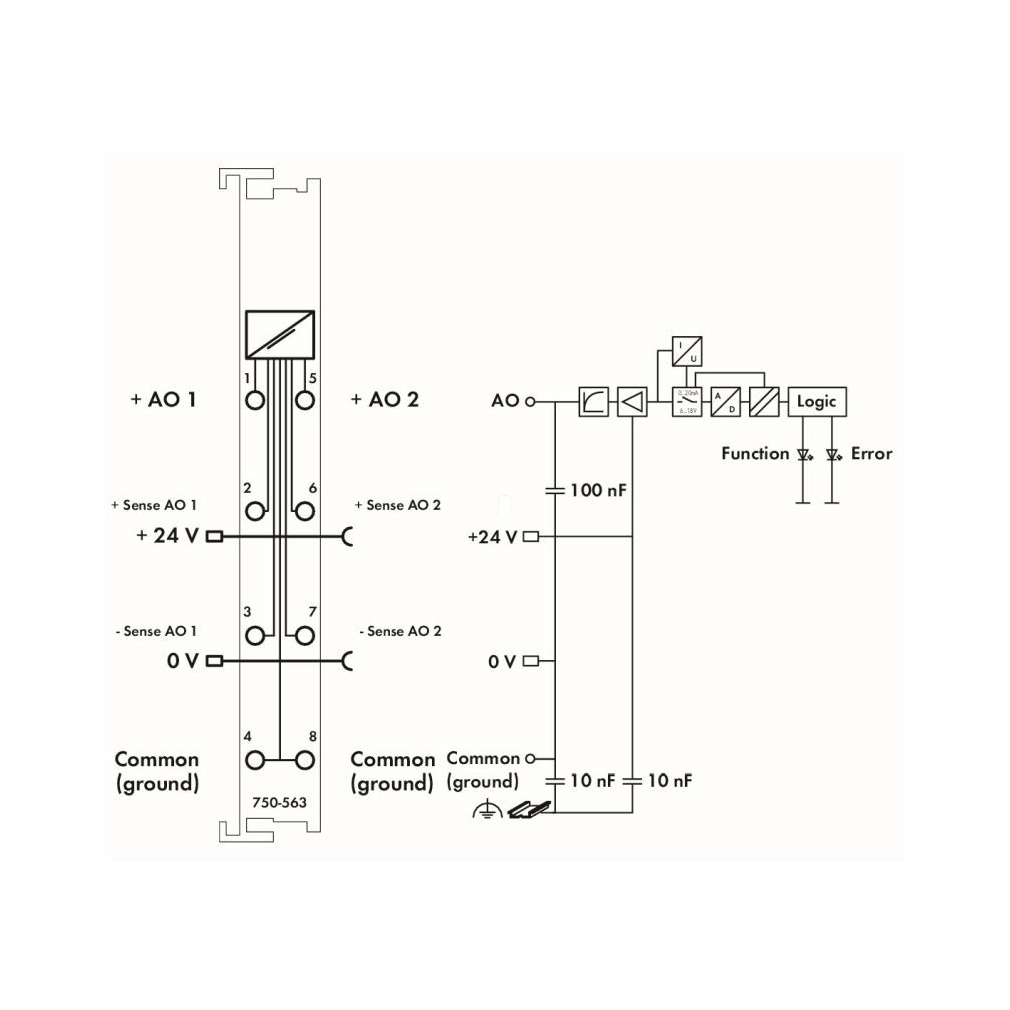

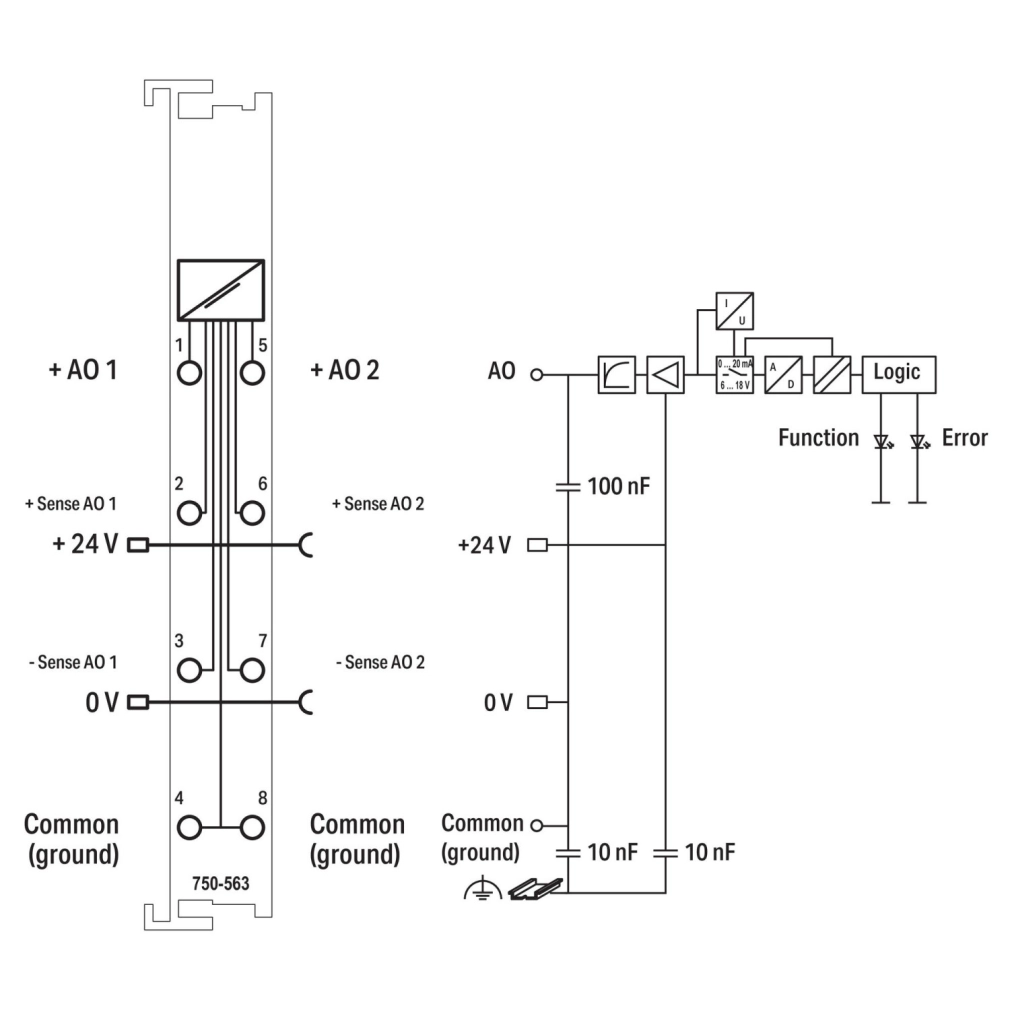

Kapocskiosztás
| 1 | +AO1; 1. analóg kimenet |
|---|---|
| 2 | +Sense AO1 |
| 3 | −Sense AO1 |
| 4 | M; kimenetek közös referenciapontja |
| 5 | +AO2; 2. analóg kimenet |
| 6 | +Sense AO2 |
| 7 | −Sense AO2 |
| 8 | M; kimenetek közös referenciapontja |
Diagnosztika és rendszerfeltételek

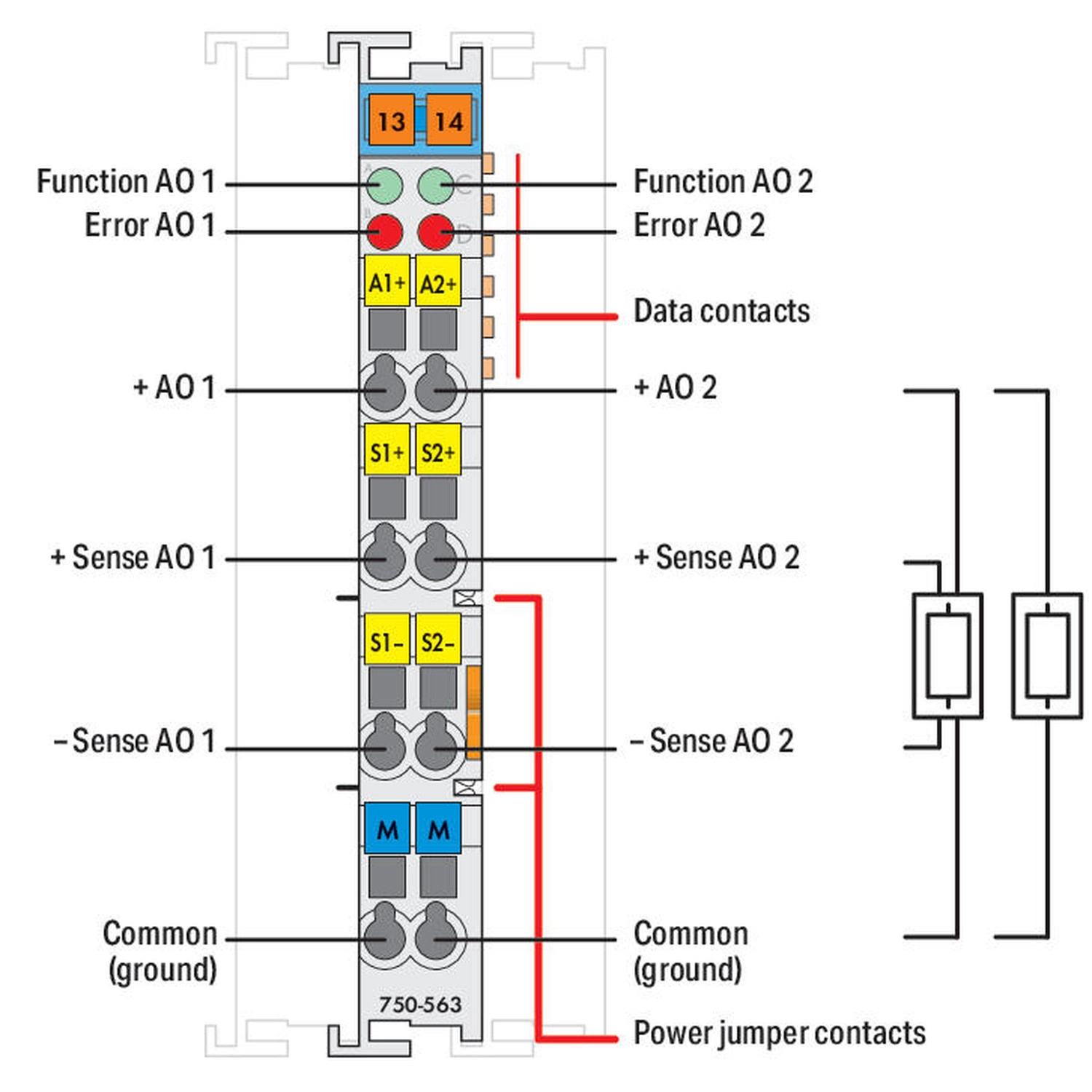

| Zöld A/C LED | 1./2. csatorna; világítva hibamentes belső busz, kikapcsolva busz-időtúllépés. |
|---|---|
| Piros B/D LED | 1./2. csatorna; világítva gyűjtött hibajelzés, kikapcsolva nincs gyűjtött hiba. A működési leírás túlterhelést vagy rövidzárat is megnevez. |
| Tápsínérintkezők határa | Legfeljebb 10 A; túllépés elkerüléséhez további betáplálómodul szükséges. |
| Kompatibilitás | WAGO I/O-rendszer 750; 750-320, 750-323, 750-324 és 750-327 Economy változatok kivételével. |
| Régi kézikönyv kéteres kivétele | Elkerülhetetlen kéteres csatlakozáshoz a régi EN kézikönyv 8 mm hosszú, legfeljebb 1 mm² névleges keresztmetszetű érvéghüvelyt nevez meg két, egyenként 0,5 mm² vezetékhez; 216-103 vagy hasonló tulajdonságú típus. Az aktuális System Manual kapocspontonként egy vezetéket enged; a fenti kivétel nem feltétel nélküli kéteres bekötési ajánlás. |
Vezeték-előkészítés
| Vezető | Réz; tömör vagy finom elemi szálas, 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonként | Egy vezeték; a vezetékfajtához és keresztmetszethez tartozó saját adatok szerint. |
Valós csatlakoztatási lépések
| Kapocs megnyitása | A működtetőszerszámot egyenesen helyezd a kapocspont fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót. |
|---|---|
| Vezeték beillesztése | Helyezd a vezetéket a megfelelő kerek vezetékbevezető nyílásba. |
| Kapocs zárása | Vedd ki a működtetőszerszámot; a rugó ekkor rögzíti a vezetéket. |
Biztonsági feltételek
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsold le valamennyi tápforrást. |
|---|---|
| Beépítés | Megfelelő házban, szekrényben vagy villamos üzemi helyiségben; csak jogosult, képzett szakemberek számára hozzáférhetően. |
| ESD-védelem | A személyek, munkahely és csomagolás megfelelő földelésével kerüld az elektrosztatikus kisülést. |
| Ex alkalmazás | A teljes rendszer érvényes gyártói Ex előírásai és a konkrét tanúsítvány feltételei kötelezők. A normál vezetékcsatlakoztatási lépések nem helyettesítik ezeket. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart; TP TC 020/2011; EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency; Article 58-2, Clause 3; MSIP-REM-W43-AOM750 |
| UL; normál környezet | Underwriters Laboratories Inc.; UL 508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie; 1104 |
| DNV | DNV GL SE; DNV-CG-0339, Aug.2021; TAA0000194 |
| LR | Lloyds Register EMEA; LR22180952TA |
| PRS | Polski Rejestr Statków; TE/1101/880590/23 |
| RINA | RINA Germany GmbH; ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH; EN 60079-0; TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx; CNCA-C23-01; 2020312310000213 (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079-0; TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG; EN 60079-0; UKCA_WAGO22UKEX003X_ec |
| UL; robbanásveszélyes környezet | Underwriters Laboratories Inc.; UL 121201; E198726 |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 4-Methyl-1,2-cyclohexanedicarboxylic anhydride; Diboron trioxide; Lead; Lead monoxide. A CAS- és anyaglistát nem párosítjuk soronként. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 24fb0d81-a166-4ab8-bd19-58418553588c |
| SCIP; Belgium | 879bb2fe-0bfc-45ae-b0d4-4134f4a4b888 |
| SCIP; Bulgária | e07c18eb-f161-4a83-9a09-e374cef49807 |
| SCIP; Csehország | 30f196d7-0836-4952-88fe-71857b3234d3 |
| SCIP; Dánia | 8240ca2d-3794-4e2a-ad62-158ba42f08b7 |
| SCIP; Finnország | 2670e615-8282-4b50-bbc1-757a3ed8f3d5 |
| SCIP; Franciaország | 76638ee7-4da2-4f0c-b485-bb4b29e61539 |
| SCIP; Németország | 380f63d7-40fa-4e2d-9df6-d66377ba4aa1 |
| SCIP; Magyarország | 63db4831-580f-42d9-b810-78e631988035 |
| SCIP; Olaszország | 7a3176e6-ac9e-4688-8dbd-e7b17421c0dd |
| SCIP; Hollandia | d04fe85c-cd35-4890-8e1c-35c0f66bf83a |
| SCIP; Lengyelország | 7ef5049a-e27c-4af0-a2d8-870c749fdc74 |
| SCIP; Románia | a2d2843c-4c16-41ed-81ff-f719a4daca11 |
| SCIP; Svédország | 7e617b6a-c9fb-4a41-b8a8-5af9174f4d55 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány csatornája van?
Két analóg kimeneti csatorna.
Mekkora csupaszolási hossz szükséges?
8–9 mm.
Milyen jelekhez használható?
0/4–20 mA DC vagy 6–18 V DC. A saját táblázat szerinti tartományok és feltételek érvényesek.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-563
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
51,16 g/db
Cikkszám
4045454710323
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-563 2 csatornás analóg kimeneti modul, 0/4–20 mA, 16 bit, 6–18 VDC műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-563 |
| GTIN / EAN | 4045454710323 |
| Terméktípus | Kétcsatornás analóg kimeneti modul |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85389099990 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| UNSPSC | 32101505 |
|---|---|
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 9.0 | 27-24-26-01 |
| ETIM 9.0 | EC001596 |
| ETIM 10.0 | EC001596 |
| ECCN | NO US CLASSIFICATION |
Jeltechnika
| Csatornák száma összesen (modul) | 2 |
|---|---|
| Jel típusa | Feszültség; áramerősség |
| Feszültségjel típusa | 6 … 18 VDC |
| Jel típusa (áram) | 0 … 20 mADC; 4 … 20 mADC |
| Felbontás [bit] | 16 bit |
| Adatszélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz (opcionális) |
| Átalakítási idő (ált.) | 5 ms |
| Hőmérsékleti együttható | kisebb mint ±100 ppm |
| Analóg kimenetek száma | 2 |
| Jeltípusok konfigurálhatók | Igen |
| Aktorcsatlakozás | 2 x (2 vezetékes, 4 vezetékes) |
| Terhelési impedancia (feszültség kimenet) | ≥ 1,8 kΩ |
| Terhelési impedancia (áram kimenet) | ≤ 500 Ω |
| Kimeneti hiba referencia-hőmérséklete | 25 °C |
| Kimeneti hiba, eltérés (max.) a felső tartománybeli értéktől | 0,05 % |
| Helyreállítási idő (ált.) | 0,3 ms |
| Konfigurációs lehetőségek | WAGO-I/O-CHECK CODESYS könyvtár e!COCKPIT |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 95 mA |
| Tápfeszültség (terepi) | 24 VDC (-15 … +20 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Zöld A/C LED: AO1/AO2 működés; piros B/D LED: AO1/AO2 hiba. |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,901 MJ |
| Tömeg | 51,2 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61131-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61131-2, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés és egyedi feltételek
| Kimeneti tartomány | 0/4–20 mA DC vagy 6–18 V DC |
|---|---|
| Kimeneti védelem | Két rövidzárvédett kimeneti csatorna. |
| Közös potenciál | A kimeneti csatornáknak közös földpotenciáljuk van; a jel rendszerszinttől leválasztott. |
| Kétvezetékes aktorok | AO1 és közös referencia, illetve AO2 és közös referencia között. |
| Négyvezetékes aktorok | Csatornánként külön pozitív és negatív Sense csatlakozás. |
| Modultápellátás | A belső rendszer és a terepi táplálás együttesen. |
| Konfigurálás | WAGO-I/O-CHECK vagy megfelelő GSD-fájl; a felsorolt konfigurációs lehetőségek saját mezője külön érvényes. |
| Hőmérsékleti együttható mértékegysége | A saját HU mező kisebb mint ±100 ppm értéket nyomtat; külön /K osztót nem ad meg. |
Kapocskiosztás
| 1 | +AO1; 1. analóg kimenet |
|---|---|
| 2 | +Sense AO1 |
| 3 | −Sense AO1 |
| 4 | M; kimenetek közös referenciapontja |
| 5 | +AO2; 2. analóg kimenet |
| 6 | +Sense AO2 |
| 7 | −Sense AO2 |
| 8 | M; kimenetek közös referenciapontja |
Diagnosztika és rendszerfeltételek
| Zöld A/C LED | 1./2. csatorna; világítva hibamentes belső busz, kikapcsolva busz-időtúllépés. |
|---|---|
| Piros B/D LED | 1./2. csatorna; világítva gyűjtött hibajelzés, kikapcsolva nincs gyűjtött hiba. A működési leírás túlterhelést vagy rövidzárat is megnevez. |
| Tápsínérintkezők határa | Legfeljebb 10 A; túllépés elkerüléséhez további betáplálómodul szükséges. |
| Kompatibilitás | WAGO I/O-rendszer 750; 750-320, 750-323, 750-324 és 750-327 Economy változatok kivételével. |
| Régi kézikönyv kéteres kivétele | Elkerülhetetlen kéteres csatlakozáshoz a régi EN kézikönyv 8 mm hosszú, legfeljebb 1 mm² névleges keresztmetszetű érvéghüvelyt nevez meg két, egyenként 0,5 mm² vezetékhez; 216-103 vagy hasonló tulajdonságú típus. Az aktuális System Manual kapocspontonként egy vezetéket enged; a fenti kivétel nem feltétel nélküli kéteres bekötési ajánlás. |
Vezeték-előkészítés
| Vezető | Réz; tömör vagy finom elemi szálas, 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonként | Egy vezeték; a vezetékfajtához és keresztmetszethez tartozó saját adatok szerint. |
Valós csatlakoztatási lépések
| Kapocs megnyitása | A működtetőszerszámot egyenesen helyezd a kapocspont fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót. |
|---|---|
| Vezeték beillesztése | Helyezd a vezetéket a megfelelő kerek vezetékbevezető nyílásba. |
| Kapocs zárása | Vedd ki a működtetőszerszámot; a rugó ekkor rögzíti a vezetéket. |
Biztonsági feltételek
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsold le valamennyi tápforrást. |
|---|---|
| Beépítés | Megfelelő házban, szekrényben vagy villamos üzemi helyiségben; csak jogosult, képzett szakemberek számára hozzáférhetően. |
| ESD-védelem | A személyek, munkahely és csomagolás megfelelő földelésével kerüld az elektrosztatikus kisülést. |
| Ex alkalmazás | A teljes rendszer érvényes gyártói Ex előírásai és a konkrét tanúsítvány feltételei kötelezők. A normál vezetékcsatlakoztatási lépések nem helyettesítik ezeket. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart; TP TC 020/2011; EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency; Article 58-2, Clause 3; MSIP-REM-W43-AOM750 |
| UL; normál környezet | Underwriters Laboratories Inc.; UL 508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | American Bureau of Shipping; 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie; 1104 |
| DNV | DNV GL SE; DNV-CG-0339, Aug.2021; TAA0000194 |
| LR | Lloyds Register EMEA; LR22180952TA |
| PRS | Polski Rejestr Statków; TE/1101/880590/23 |
| RINA | RINA Germany GmbH; ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH; EN 60079-0; TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx; CNCA-C23-01; 2020312310000213 (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079-0; TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG; EN 60079-0; UKCA_WAGO22UKEX003X_ec |
| UL; robbanásveszélyes környezet | Underwriters Laboratories Inc.; UL 121201; E198726 |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 4-Methyl-1,2-cyclohexanedicarboxylic anhydride; Diboron trioxide; Lead; Lead monoxide. A CAS- és anyaglistát nem párosítjuk soronként. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 24fb0d81-a166-4ab8-bd19-58418553588c |
| SCIP; Belgium | 879bb2fe-0bfc-45ae-b0d4-4134f4a4b888 |
| SCIP; Bulgária | e07c18eb-f161-4a83-9a09-e374cef49807 |
| SCIP; Csehország | 30f196d7-0836-4952-88fe-71857b3234d3 |
| SCIP; Dánia | 8240ca2d-3794-4e2a-ad62-158ba42f08b7 |
| SCIP; Finnország | 2670e615-8282-4b50-bbc1-757a3ed8f3d5 |
| SCIP; Franciaország | 76638ee7-4da2-4f0c-b485-bb4b29e61539 |
| SCIP; Németország | 380f63d7-40fa-4e2d-9df6-d66377ba4aa1 |
| SCIP; Magyarország | 63db4831-580f-42d9-b810-78e631988035 |
| SCIP; Olaszország | 7a3176e6-ac9e-4688-8dbd-e7b17421c0dd |
| SCIP; Hollandia | d04fe85c-cd35-4890-8e1c-35c0f66bf83a |
| SCIP; Lengyelország | 7ef5049a-e27c-4af0-a2d8-870c749fdc74 |
| SCIP; Románia | a2d2843c-4c16-41ed-81ff-f719a4daca11 |
| SCIP; Svédország | 7e617b6a-c9fb-4a41-b8a8-5af9174f4d55 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-563 2 csatornás analóg kimeneti modul, 0/4–20 mA, 16 bit, 6–18 VDC használati útmutató
Biztonság és előkészítés
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsold le valamennyi tápforrást. |
|---|---|
| Beépítés | Megfelelő házban, szekrényben vagy villamos üzemi helyiségben; csak jogosult, képzett szakemberek számára hozzáférhetően. |
| ESD-védelem | A személyek, munkahely és csomagolás megfelelő földelésével kerüld az elektrosztatikus kisülést. |
| Ex alkalmazás | A teljes rendszer érvényes gyártói Ex előírásai és a konkrét tanúsítvány feltételei kötelezők. A normál vezetékcsatlakoztatási lépések nem helyettesítik ezeket. |
| Vezető | Réz; tömör vagy finom elemi szálas, 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonként | Egy vezeték; a vezetékfajtához és keresztmetszethez tartozó saját adatok szerint. |
Vezeték csatlakoztatása
A működtetőszerszámot egyenesen helyezd a kapocspont fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót.
Helyezd a vezetéket a megfelelő kerek vezetékbevezető nyílásba.
Vedd ki a működtetőszerszámot; a rugó ekkor rögzíti a vezetéket.
Saját kapocskiosztás
| 1 | +AO1; 1. analóg kimenet |
|---|---|
| 2 | +Sense AO1 |
| 3 | −Sense AO1 |
| 4 | M; kimenetek közös referenciapontja |
| 5 | +AO2; 2. analóg kimenet |
| 6 | +Sense AO2 |
| 7 | −Sense AO2 |
| 8 | M; kimenetek közös referenciapontja |
Jelzés és alkalmazási feltételek
| Zöld A/C LED | 1./2. csatorna; világítva hibamentes belső busz, kikapcsolva busz-időtúllépés. |
|---|---|
| Piros B/D LED | 1./2. csatorna; világítva gyűjtött hibajelzés, kikapcsolva nincs gyűjtött hiba. A működési leírás túlterhelést vagy rövidzárat is megnevez. |
| Tápsínérintkezők határa | Legfeljebb 10 A; túllépés elkerüléséhez további betáplálómodul szükséges. |
| Kompatibilitás | WAGO I/O-rendszer 750; 750-320, 750-323, 750-324 és 750-327 Economy változatok kivételével. |
| Régi kézikönyv kéteres kivétele | Elkerülhetetlen kéteres csatlakozáshoz a régi EN kézikönyv 8 mm hosszú, legfeljebb 1 mm² névleges keresztmetszetű érvéghüvelyt nevez meg két, egyenként 0,5 mm² vezetékhez; 216-103 vagy hasonló tulajdonságú típus. Az aktuális System Manual kapocspontonként egy vezetéket enged; a fenti kivétel nem feltétel nélküli kéteres bekötési ajánlás. |
| Kimeneti tartomány | 0/4–20 mA DC vagy 6–18 V DC |
|---|---|
| Kimeneti védelem | Két rövidzárvédett kimeneti csatorna. |
| Közös potenciál | A kimeneti csatornáknak közös földpotenciáljuk van; a jel rendszerszinttől leválasztott. |
| Kétvezetékes aktorok | AO1 és közös referencia, illetve AO2 és közös referencia között. |
| Négyvezetékes aktorok | Csatornánként külön pozitív és negatív Sense csatlakozás. |
| Modultápellátás | A belső rendszer és a terepi táplálás együttesen. |
| Konfigurálás | WAGO-I/O-CHECK vagy megfelelő GSD-fájl; a felsorolt konfigurációs lehetőségek saját mezője külön érvényes. |
| Hőmérsékleti együttható mértékegysége | A saját HU mező kisebb mint ±100 ppm értéket nyomtat; külön /K osztót nem ad meg. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
