Wago 750-562 2 csatornás analóg kimeneti modul, 0–10 V/±10 VDC, 16 bit
RRP:210 821 Ft
208 713 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
181 780 Ft
nettó 143 134 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez az analóg kimeneti modul 0–10V közötti vagy ±10V-os kimeneti feszültséget hoz létre a terepi oldalhoz. A kimeneti tartományokat WAGO-I/O-CHECK vagy GSD fájlokkal lehet konfigurálni. A modulnak két rövidzárvédett kimeneti csatornája van és két darab kétvezetékes aktor közvetlen csatlakoztatását teszi lehetővé az AO 1 és a földelés, illetve az AO2 és a földelés között. Az AO 1-nél vagy az AO 2-nél kimeneti jelek vannak. Ezen kívül a négyvezetékes aktorok érzékelő részeit a -Sense AO1-hez és a +Sense AO1-hez, vagy a -Sense AO2-höz és a +Sense AO2-höz lehet csatlakoztatni. Mindkét kimeneti csatorna közösített földpotenciálon van. A kimeneti jel elektromosan leválasztott, és 16 bites pontossággal továbbítódik. A belső rendszer tápegysége látja el a modul villamos megtáplálását. A terepi oldal tápellátása csak a feszültségág moduljaihoz továbbítódik.
A Wago 750-562 kétcsatornás, 0–10 V DC vagy −10 … +10 V DC tartományú analóg kimeneti modul.
Jeltechnika
| Csatornák száma összesen (modul) | 2 |
|---|---|
| Jel típusa | Feszültség |
| Feszültségjel típusa | 0 … 10 VDC; -10 … +10 VDC |
| Felbontás [bit] | 16 bit |
| Adatszélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz (opcionális) |
| Átalakítási idő (ált.) | 5 ms |
| Hőmérsékleti együttható | kisebb mint ±100 ppm |
| Analóg kimenetek száma | 2 |
| Jeltípusok konfigurálhatók | Igen |
| Aktorcsatlakozás | 2 x (2 vezetékes, 4 vezetékes) |
| Terhelési impedancia (feszültség kimenet) | ≥ 5 kΩ |
| Kimeneti hiba referencia-hőmérséklete | 25 °C |
| Kimeneti hiba, eltérés (max.) a felső tartománybeli értéktől | 0,05 % |
| Helyreállítási idő (ált.) | 0,3 ms |
| Konfigurációs lehetőségek | WAGO-I/O-CHECK e!COCKPIT |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 125 mA |
| Tápfeszültség (terepi) | 24 VDC (-15 … +20 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Zöld A/C LED: AO1/AO2 működés; piros B/D LED: AO1/AO2 hiba. |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,903 MJ |
| Tömeg | 50,5 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61131-2 szerint |
| EMC zavarkibocsátás | EN 61131-2 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés és egyedi feltételek
| Kimeneti tartomány | 0–10 V DC vagy −10 … +10 V DC |
|---|---|
| Kimeneti védelem | Két rövidzárvédett kimeneti csatorna. |
| Közös potenciál | A kimeneti csatornáknak közös földpotenciáljuk van; a jel rendszerszinttől leválasztott. |
| Kétvezetékes aktorok | AO1 és közös referencia, illetve AO2 és közös referencia között. |
| Négyvezetékes aktorok | Csatornánként külön pozitív és negatív Sense csatlakozás. |
| Modultápellátás | A belső rendszer táplálja a modult; a terepi táplálást csak a következő modulokhoz továbbítja. |
| Konfigurálás | WAGO-I/O-CHECK vagy megfelelő GSD-fájl; a felsorolt konfigurációs lehetőségek saját mezője külön érvényes. |
| Hőmérsékleti együttható mértékegysége | A saját HU mező kisebb mint ±100 ppm értéket nyomtat; külön /K osztót nem ad meg. |
Kapocskiosztás
| 1 | +AO1; 1. analóg kimenet |
|---|---|
| 2 | +Sense AO1 |
| 3 | −Sense AO1 |
| 4 | M; kimenetek közös referenciapontja |
| 5 | +AO2; 2. analóg kimenet |
| 6 | +Sense AO2 |
| 7 | −Sense AO2 |
| 8 | M; kimenetek közös referenciapontja |
Diagnosztika és rendszerfeltételek
| Zöld A/C LED | 1./2. csatorna; világítva hibamentes belső busz, kikapcsolva busz-időtúllépés. |
|---|---|
| Piros B/D LED | 1./2. csatorna; világítva gyűjtött hibajelzés, kikapcsolva nincs gyűjtött hiba. A működési leírás túlterhelést vagy rövidzárat is megnevez. |
| Tápsínérintkezők határa | Legfeljebb 10 A; túllépés elkerüléséhez további betáplálómodul szükséges. |
| Kompatibilitás | WAGO I/O-rendszer 750; 750-320, 750-323, 750-324 és 750-327 Economy változatok kivételével. |
Vezeték-előkészítés
| Vezető | Réz; tömör vagy finom elemi szálas, 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonként | Egy vezeték; a vezetékfajtához és keresztmetszethez tartozó saját adatok szerint. |
Valós csatlakoztatási lépések
| Kapocs megnyitása | A működtetőszerszámot egyenesen helyezd a kapocspont fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót. |
|---|---|
| Vezeték beillesztése | Helyezd a vezetéket a megfelelő kerek vezetékbevezető nyílásba. |
| Kapocs zárása | Vedd ki a működtetőszerszámot; a rugó ekkor rögzíti a vezetéket. |
Biztonsági feltételek
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsold le valamennyi tápforrást. |
|---|---|
| Beépítés | Megfelelő házban, szekrényben vagy villamos üzemi helyiségben; csak jogosult, képzett szakemberek számára hozzáférhetően. |
| ESD-védelem | A személyek, munkahely és csomagolás megfelelő földelésével kerüld az elektrosztatikus kisülést. |
| Ex alkalmazás | A teljes rendszer érvényes gyártói Ex előírásai és a konkrét tanúsítvány feltételei kötelezők. A normál vezetékcsatlakoztatási lépések nem helyettesítik ezeket. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart; TP TC 020/2011; EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency; Article 58-2, Clause 3; MSIP-REM-W43-AOM750 |
| UL; normál környezet | Underwriters Laboratories Inc.; UL 508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ATEX | TUEV Nord Cert GmbH; EN 60079-0; TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx; CNCA-C23-01; 2020312310000213 (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079-0; TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG; EN 60079-0; UKCA_WAGO22UKEX003X_ec |
| UL; robbanásveszélyes környezet | Underwriters Laboratories Inc.; UL 121201; E198726 |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 25550-51-0 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 4-Methyl-1,2-cyclohexanedicarboxylic anhydride. A CAS- és anyaglistát nem párosítjuk soronként. |
| RoHS megfelelőség | Megfelel, mentesség nélkül |
| SCIP; Ausztria | bac4dd5b-c1fb-423a-bb1d-6b3e30455d03 |
| SCIP; Belgium | 12dec2ec-b5fe-4b73-b844-b54a4d52feb2 |
| SCIP; Bulgária | f776a0df-ce45-4755-9f58-020f362b2308 |
| SCIP; Csehország | ada9799a-e7d1-4e2c-a0f3-136e86f3eeab |
| SCIP; Dánia | 9eec1bff-8eee-4c55-8e0b-7009510bb199 |
| SCIP; Finnország | 24a70d97-24fc-45e8-b4dd-daeaf1904841 |
| SCIP; Franciaország | a0758b00-b6a0-4108-8d02-7f4ece11e329 |
| SCIP; Németország | f5c07698-32da-4ad9-b6ca-d78da70831d9 |
| SCIP; Magyarország | f558a69d-f1f1-400c-a032-216049321485 |
| SCIP; Olaszország | 8882a8d1-40a6-4f25-bb9a-6c7d1acba023 |
| SCIP; Hollandia | 5dce91d8-2959-4bff-9a92-843f599bb3f1 |
| SCIP; Lengyelország | e6e1e979-50cc-4e89-8238-724b4f933c05 |
| SCIP; Románia | 55b752b3-ebd6-42f5-8fe0-6a4e82f48a58 |
| SCIP; Svédország | b494e761-5c34-411b-b13b-799e88da7591 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Hány csatornája van?
Két analóg kimeneti csatorna.
Mekkora csupaszolási hossz szükséges?
8–9 mm.
Milyen jelekhez használható?
0–10 V DC vagy −10 … +10 V DC. A saját táblázat szerinti tartományok és feltételek érvényesek.
Fontos tájékoztatás a termékleírásról
Hogy megalapozottan dönthess a vásárlásról, a Lumenet munkatársai szakmai ismereteikre és az elérhető gyári adatokra támaszkodva készítették el ezt a leírást. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-562
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
50,5 g/db
Cikkszám
4045454710316
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-562 2 csatornás analóg kimeneti modul, 0–10 V/±10 VDC, 16 bit műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-562 |
| GTIN / EAN | 4045454710316 |
| Terméktípus | Kétcsatornás analóg kimeneti modul |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85389099990 |
| Termékcsoport | 15 (I/O-rendszer) |
Termékbesorolások
| UNSPSC | 32101505 |
|---|---|
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 9.0 | 27-24-26-01 |
| ETIM 9.0 | EC001596 |
| ETIM 10.0 | EC001596 |
| ECCN | NO US CLASSIFICATION |
Jeltechnika
| Csatornák száma összesen (modul) | 2 |
|---|---|
| Jel típusa | Feszültség |
| Feszültségjel típusa | 0 … 10 VDC; -10 … +10 VDC |
| Felbontás [bit] | 16 bit |
| Adatszélesség | 2 x 16 bites adat; 2 x 8 bites vezérlés/státusz (opcionális) |
| Átalakítási idő (ált.) | 5 ms |
| Hőmérsékleti együttható | kisebb mint ±100 ppm |
| Analóg kimenetek száma | 2 |
| Jeltípusok konfigurálhatók | Igen |
| Aktorcsatlakozás | 2 x (2 vezetékes, 4 vezetékes) |
| Terhelési impedancia (feszültség kimenet) | ≥ 5 kΩ |
| Kimeneti hiba referencia-hőmérséklete | 25 °C |
| Kimeneti hiba, eltérés (max.) a felső tartománybeli értéktől | 0,05 % |
| Helyreállítási idő (ált.) | 0,3 ms |
| Konfigurációs lehetőségek | WAGO-I/O-CHECK e!COCKPIT |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 125 mA |
| Tápfeszültség (terepi) | 24 VDC (-15 … +20 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Zöld A/C LED: AO1/AO2 működés; piros B/D LED: AO1/AO2 hiba. |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN kalapsín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,903 MJ |
| Tömeg | 50,5 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61131-2 szerint |
| EMC zavarkibocsátás | EN 61131-2 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés és egyedi feltételek
| Kimeneti tartomány | 0–10 V DC vagy −10 … +10 V DC |
|---|---|
| Kimeneti védelem | Két rövidzárvédett kimeneti csatorna. |
| Közös potenciál | A kimeneti csatornáknak közös földpotenciáljuk van; a jel rendszerszinttől leválasztott. |

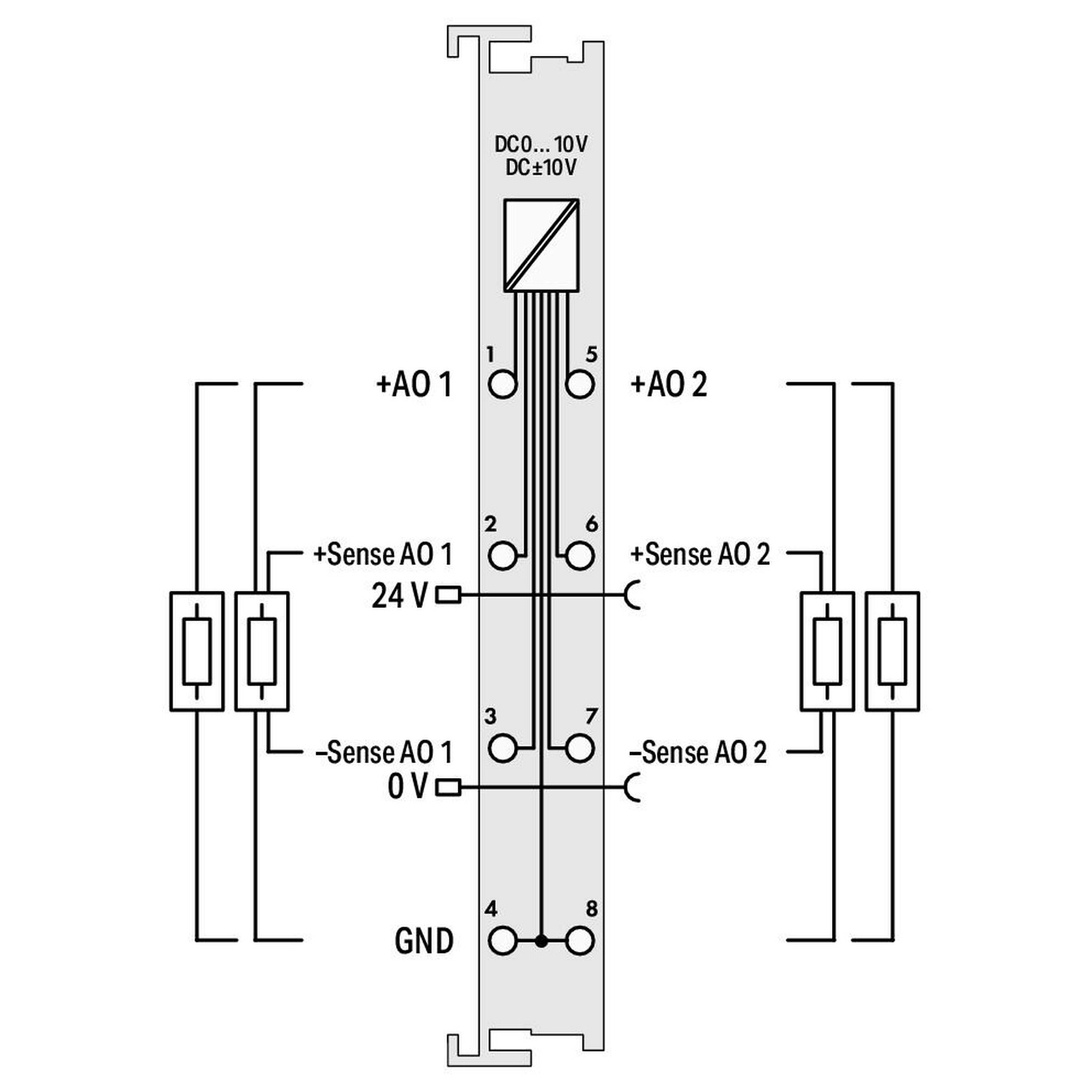

| Kétvezetékes aktorok | AO1 és közös referencia, illetve AO2 és közös referencia között. |
| Négyvezetékes aktorok | Csatornánként külön pozitív és negatív Sense csatlakozás. |
| Modultápellátás | A belső rendszer táplálja a modult; a terepi táplálást csak a következő modulokhoz továbbítja. |
| Konfigurálás | WAGO-I/O-CHECK vagy megfelelő GSD-fájl; a felsorolt konfigurációs lehetőségek saját mezője külön érvényes. |
| Hőmérsékleti együttható mértékegysége | A saját HU mező kisebb mint ±100 ppm értéket nyomtat; külön /K osztót nem ad meg. |
Kapocskiosztás

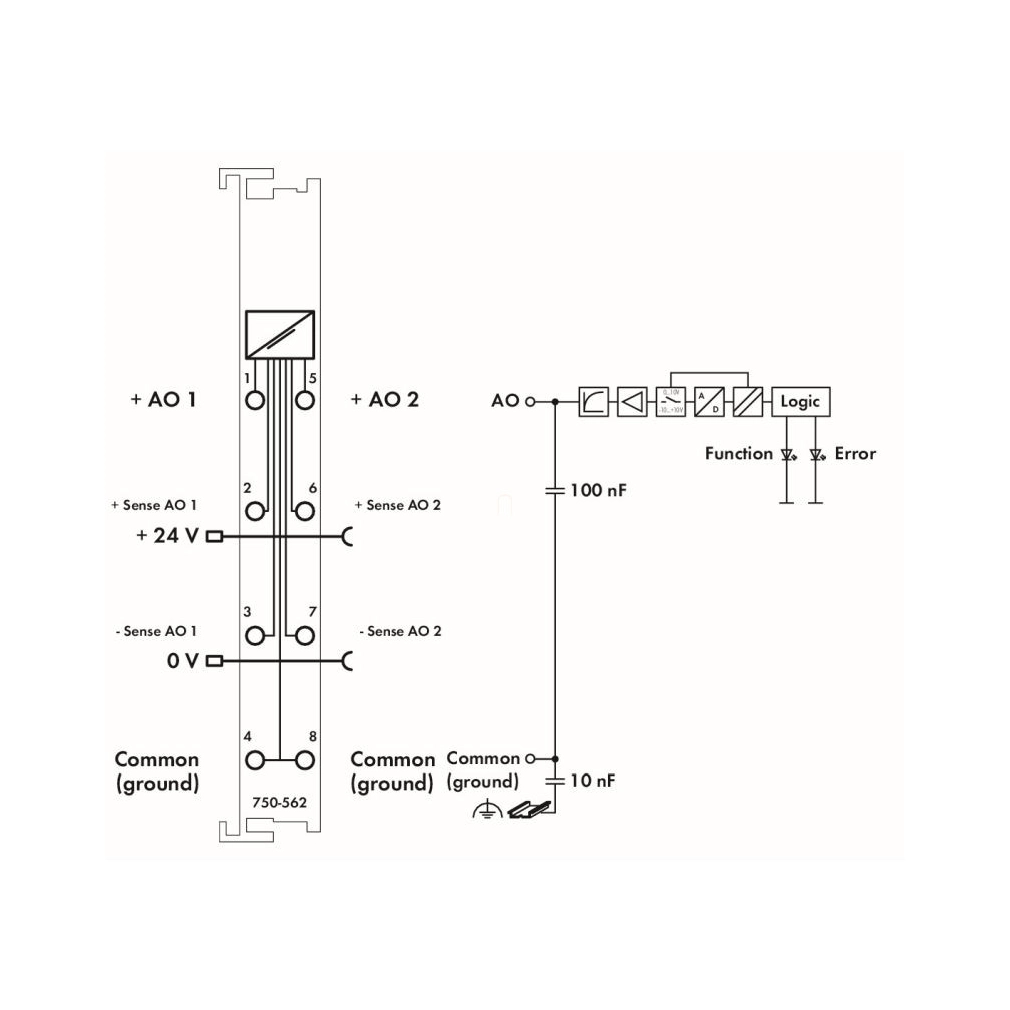

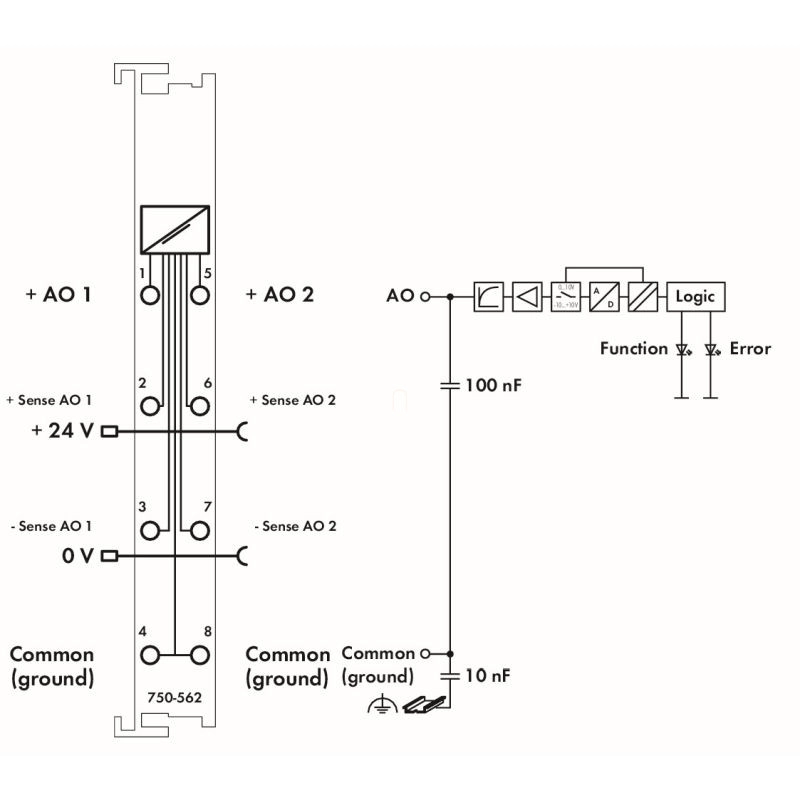

| 1 | +AO1; 1. analóg kimenet |
|---|---|
| 2 | +Sense AO1 |
| 3 | −Sense AO1 |
| 4 | M; kimenetek közös referenciapontja |
| 5 | +AO2; 2. analóg kimenet |
| 6 | +Sense AO2 |
| 7 | −Sense AO2 |
| 8 | M; kimenetek közös referenciapontja |
Diagnosztika és rendszerfeltételek

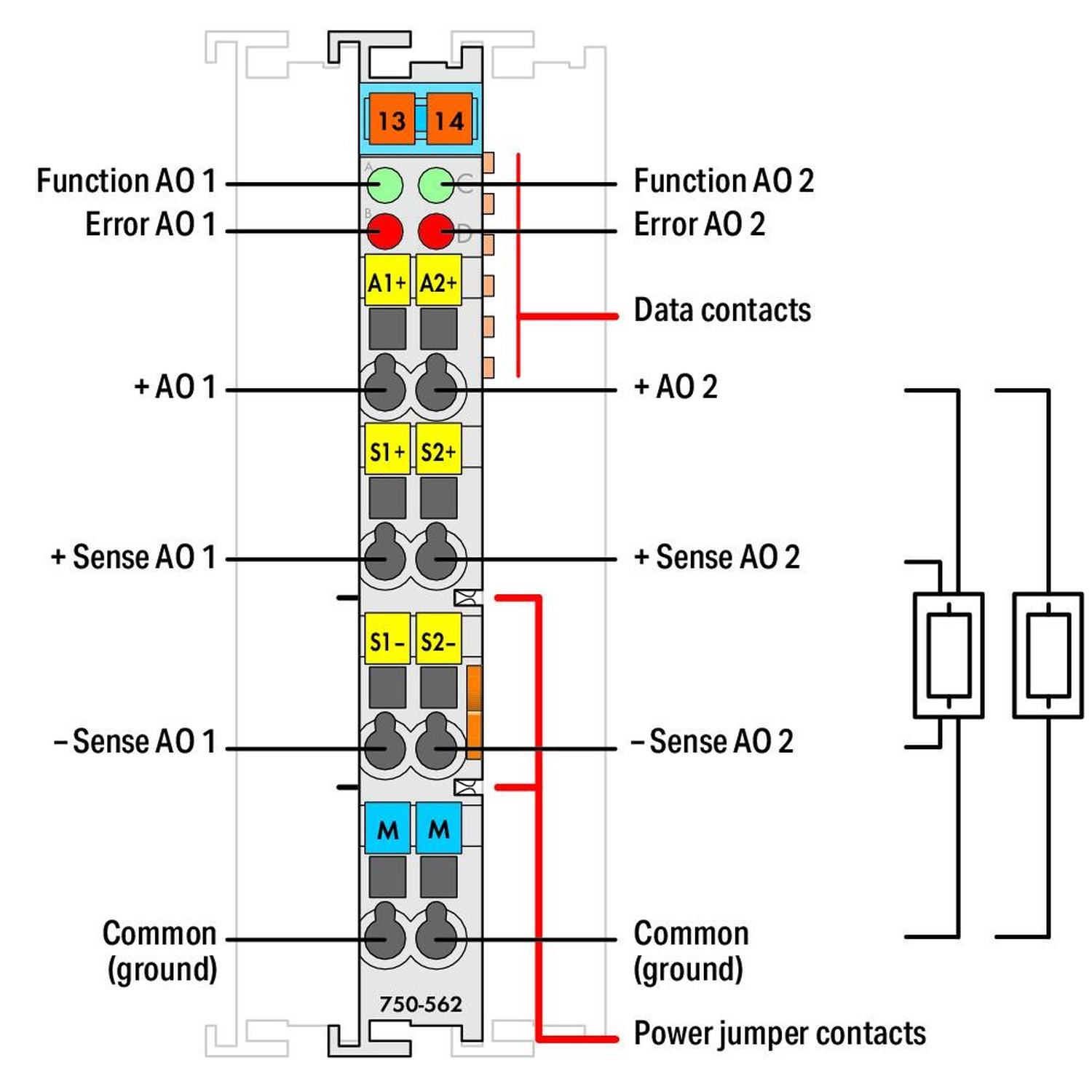

| Zöld A/C LED | 1./2. csatorna; világítva hibamentes belső busz, kikapcsolva busz-időtúllépés. |
|---|---|
| Piros B/D LED | 1./2. csatorna; világítva gyűjtött hibajelzés, kikapcsolva nincs gyűjtött hiba. A működési leírás túlterhelést vagy rövidzárat is megnevez. |
| Tápsínérintkezők határa | Legfeljebb 10 A; túllépés elkerüléséhez további betáplálómodul szükséges. |
| Kompatibilitás | WAGO I/O-rendszer 750; 750-320, 750-323, 750-324 és 750-327 Economy változatok kivételével. |
Vezeték-előkészítés
| Vezető | Réz; tömör vagy finom elemi szálas, 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonként | Egy vezeték; a vezetékfajtához és keresztmetszethez tartozó saját adatok szerint. |
Valós csatlakoztatási lépések
| Kapocs megnyitása | A működtetőszerszámot egyenesen helyezd a kapocspont fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót. |
|---|---|
| Vezeték beillesztése | Helyezd a vezetéket a megfelelő kerek vezetékbevezető nyílásba. |
| Kapocs zárása | Vedd ki a működtetőszerszámot; a rugó ekkor rögzíti a vezetéket. |
Biztonsági feltételek
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsold le valamennyi tápforrást. |
|---|---|
| Beépítés | Megfelelő házban, szekrényben vagy villamos üzemi helyiségben; csak jogosult, képzett szakemberek számára hozzáférhetően. |
| ESD-védelem | A személyek, munkahely és csomagolás megfelelő földelésével kerüld az elektrosztatikus kisülést. |
| Ex alkalmazás | A teljes rendszer érvényes gyártói Ex előírásai és a konkrét tanúsítvány feltételei kötelezők. A normál vezetékcsatlakoztatási lépések nem helyettesítik ezeket. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart; TP TC 020/2011; EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency; Article 58-2, Clause 3; MSIP-REM-W43-AOM750 |
| UL; normál környezet | Underwriters Laboratories Inc.; UL 508; E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ATEX | TUEV Nord Cert GmbH; EN 60079-0; TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx; CNCA-C23-01; 2020312310000213 (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda.; IEC 60079-0; TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG; EN 60079-0; UKCA_WAGO22UKEX003X_ec |
| UL; robbanásveszélyes környezet | Underwriters Laboratories Inc.; UL 121201; E198726 |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 25550-51-0 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 4-Methyl-1,2-cyclohexanedicarboxylic anhydride. A CAS- és anyaglistát nem párosítjuk soronként. |
| RoHS megfelelőség | Megfelel, mentesség nélkül |
| SCIP; Ausztria | bac4dd5b-c1fb-423a-bb1d-6b3e30455d03 |
| SCIP; Belgium | 12dec2ec-b5fe-4b73-b844-b54a4d52feb2 |
| SCIP; Bulgária | f776a0df-ce45-4755-9f58-020f362b2308 |
| SCIP; Csehország | ada9799a-e7d1-4e2c-a0f3-136e86f3eeab |
| SCIP; Dánia | 9eec1bff-8eee-4c55-8e0b-7009510bb199 |
| SCIP; Finnország | 24a70d97-24fc-45e8-b4dd-daeaf1904841 |
| SCIP; Franciaország | a0758b00-b6a0-4108-8d02-7f4ece11e329 |
| SCIP; Németország | f5c07698-32da-4ad9-b6ca-d78da70831d9 |
| SCIP; Magyarország | f558a69d-f1f1-400c-a032-216049321485 |
| SCIP; Olaszország | 8882a8d1-40a6-4f25-bb9a-6c7d1acba023 |
| SCIP; Hollandia | 5dce91d8-2959-4bff-9a92-843f599bb3f1 |
| SCIP; Lengyelország | e6e1e979-50cc-4e89-8238-724b4f933c05 |
| SCIP; Románia | 55b752b3-ebd6-42f5-8fe0-6a4e82f48a58 |
| SCIP; Svédország | b494e761-5c34-411b-b13b-799e88da7591 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-115 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 18 mm; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.27. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

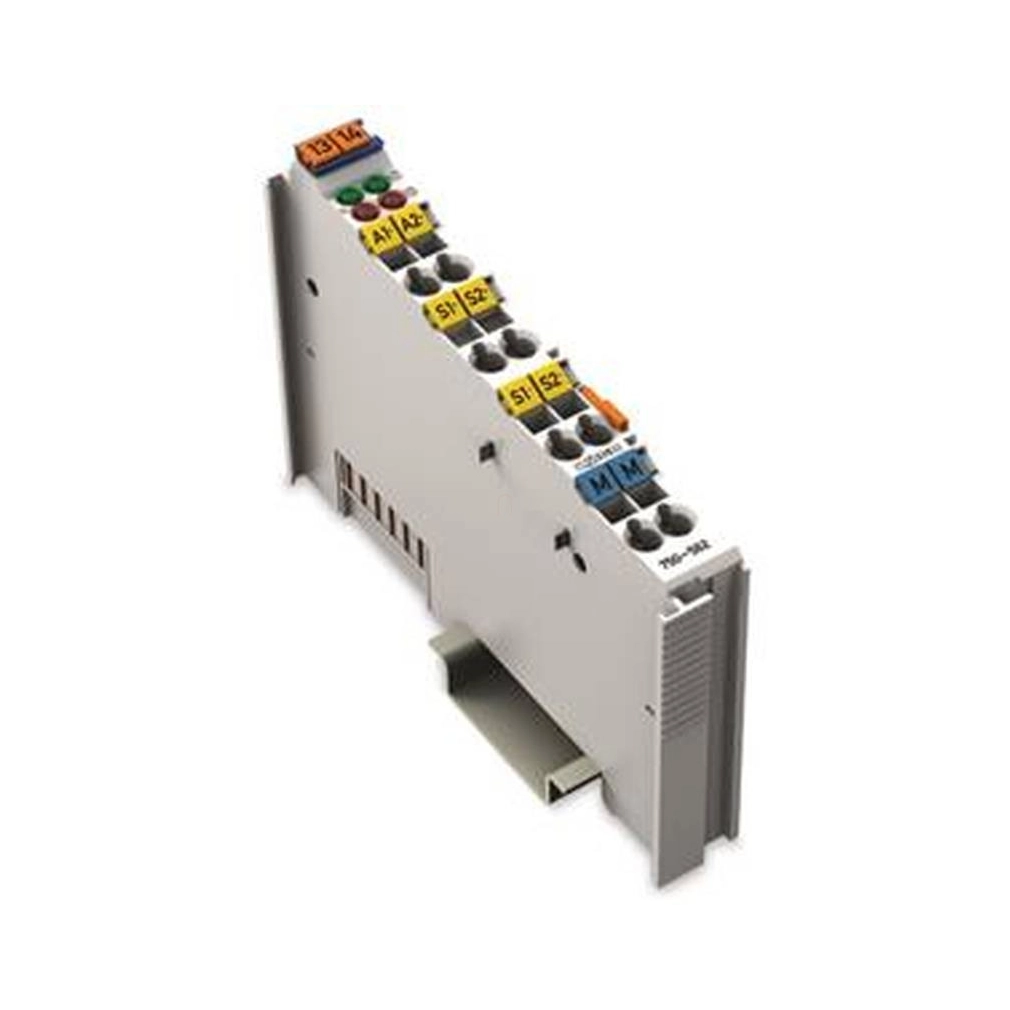

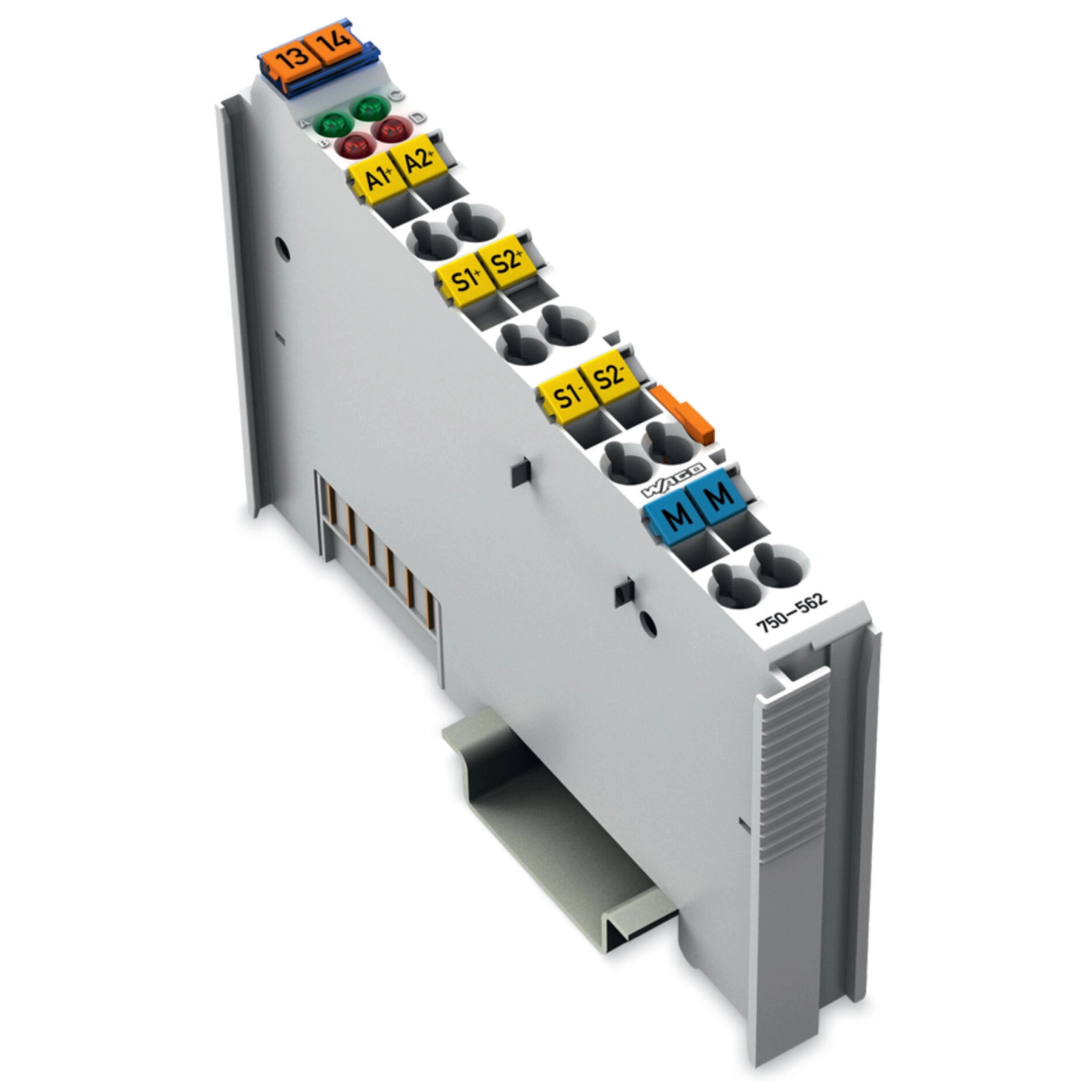

Wago 750-562 2 csatornás analóg kimeneti modul, 0–10 V/±10 VDC, 16 bit használati útmutató
Biztonság és előkészítés
| Feszültségmentesítés | Szerelés, javítás vagy karbantartás előtt kapcsold le valamennyi tápforrást. |
|---|---|
| Beépítés | Megfelelő házban, szekrényben vagy villamos üzemi helyiségben; csak jogosult, képzett szakemberek számára hozzáférhetően. |
| ESD-védelem | A személyek, munkahely és csomagolás megfelelő földelésével kerüld az elektrosztatikus kisülést. |
| Ex alkalmazás | A teljes rendszer érvényes gyártói Ex előírásai és a konkrét tanúsítvány feltételei kötelezők. A normál vezetékcsatlakoztatási lépések nem helyettesítik ezeket. |
| Vezető | Réz; tömör vagy finom elemi szálas, 0,08–2,5 mm² / 28–14 AWG. |
|---|---|
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonként | Egy vezeték; a vezetékfajtához és keresztmetszethez tartozó saját adatok szerint. |
Vezeték csatlakoztatása
A működtetőszerszámot egyenesen helyezd a kapocspont fölötti négyszögletes nyílásba, és nyisd ki a CAGE CLAMP rugót.
Helyezd a vezetéket a megfelelő kerek vezetékbevezető nyílásba.
Vedd ki a működtetőszerszámot; a rugó ekkor rögzíti a vezetéket.

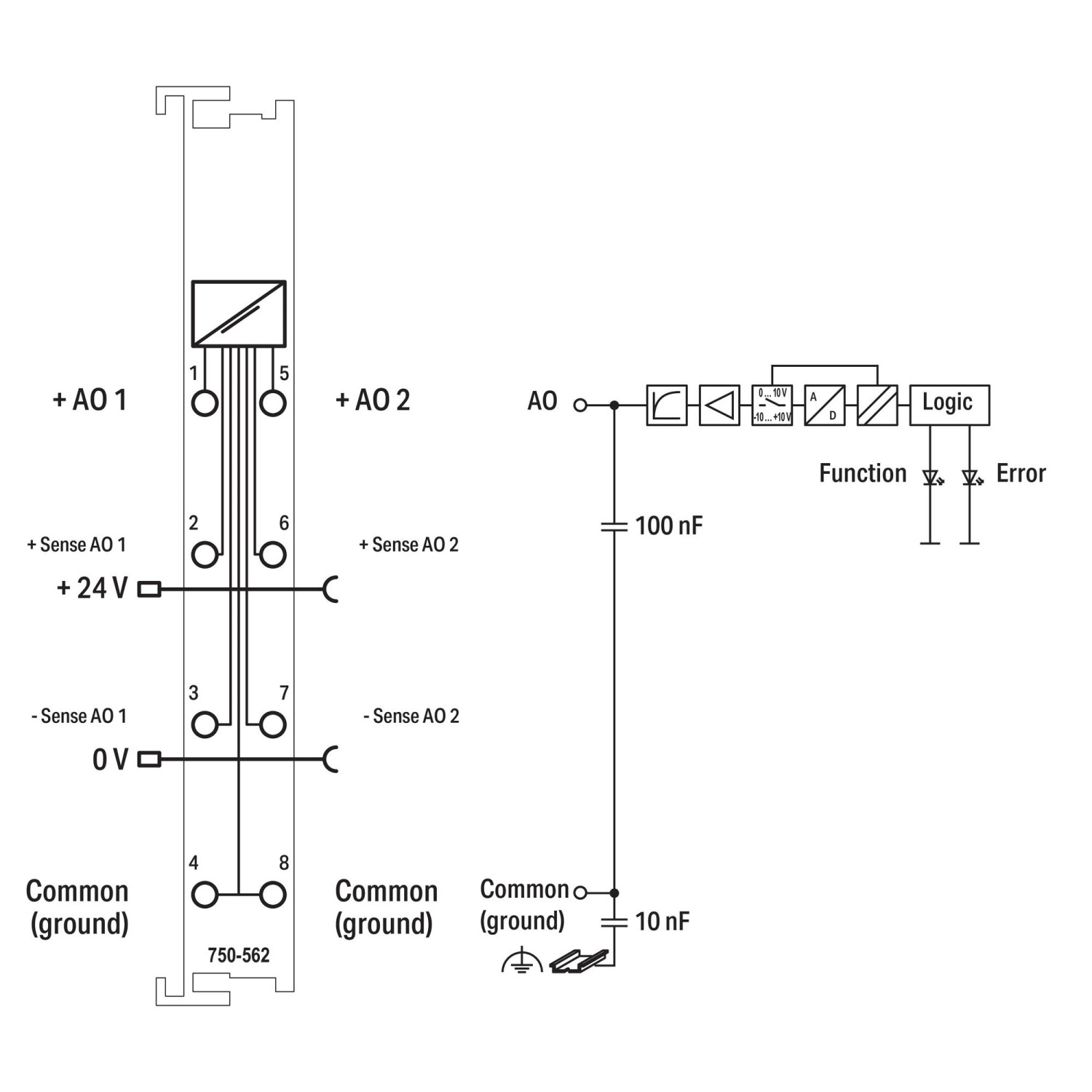

Saját kapocskiosztás
| 1 | +AO1; 1. analóg kimenet |
|---|---|
| 2 | +Sense AO1 |
| 3 | −Sense AO1 |
| 4 | M; kimenetek közös referenciapontja |
| 5 | +AO2; 2. analóg kimenet |
| 6 | +Sense AO2 |
| 7 | −Sense AO2 |
| 8 | M; kimenetek közös referenciapontja |
Jelzés és alkalmazási feltételek
| Zöld A/C LED | 1./2. csatorna; világítva hibamentes belső busz, kikapcsolva busz-időtúllépés. |
|---|---|
| Piros B/D LED | 1./2. csatorna; világítva gyűjtött hibajelzés, kikapcsolva nincs gyűjtött hiba. A működési leírás túlterhelést vagy rövidzárat is megnevez. |
| Tápsínérintkezők határa | Legfeljebb 10 A; túllépés elkerüléséhez további betáplálómodul szükséges. |
| Kompatibilitás | WAGO I/O-rendszer 750; 750-320, 750-323, 750-324 és 750-327 Economy változatok kivételével. |
| Kimeneti tartomány | 0–10 V DC vagy −10 … +10 V DC |
|---|---|
| Kimeneti védelem | Két rövidzárvédett kimeneti csatorna. |
| Közös potenciál | A kimeneti csatornáknak közös földpotenciáljuk van; a jel rendszerszinttől leválasztott. |
| Kétvezetékes aktorok | AO1 és közös referencia, illetve AO2 és közös referencia között. |
| Négyvezetékes aktorok | Csatornánként külön pozitív és negatív Sense csatlakozás. |
| Modultápellátás | A belső rendszer táplálja a modult; a terepi táplálást csak a következő modulokhoz továbbítja. |
| Konfigurálás | WAGO-I/O-CHECK vagy megfelelő GSD-fájl; a felsorolt konfigurációs lehetőségek saját mezője külön érvényes. |
| Hőmérsékleti együttható mértékegysége | A saját HU mező kisebb mint ±100 ppm értéket nyomtat; külön /K osztót nem ad meg. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
