Wago 750-464 2/4 csatornás analóg bemeneti modul, ellenállásmérés, konfigurálható
RRP:234 433 Ft
232 088 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
202 140 Ft
nettó 159 165 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez az analóg bemeneti modul közvetlenül csatlakozik a Pt vagy Ni hőellenállásokhoz és potenciométerekhez. Kétcsatornás (két- és háromvezetékes) vagy négycsatornás (kétvezetékes) modulként is lehet működtetni. A modul automatikusan linearizálja a teljes hőmérsékleti tartományt. A szenzorhibát piros LED jelzi (rövidzár, vezetékszakadás vagy a mérési tartomány túllépése). A modult WAGO-I/O-CHECK vagy GSD fájlokkal lehet konfigurálni. Ez számos beállítási lehetőséget és nagy pontosságot jelent.
A Wago 750-464 Pt és Ni ellenállás-hőmérőket, illetve potenciométereket fogad. Kétcsatornás két- vagy háromvezetékes, illetve négycsatornás kétvezetékes működés választható; a potenciométeres mód kétcsatornás működésre korlátozott.
Műszaki, csatlakozási és környezeti adatok
| Analóg bemenetek száma | 4 |
|---|---|
| Csatornák száma összesen (modul) | 4 |
| Jel típusa | Ellenállásmérés; potenciométer állása |
| Jel típusok (konfigurálható) | Igen |
| Szenzor csatlakozás | 4 x (2 vezetékes); 2 x (3 vezetékes) |
| Adat szélesség | 4 (2) x 16 bites adat; 4 (2) x 8 bites vezérlés/állapotjelzés (opcionális) |
| Felbontás (a teljes mérési tartományban) | 0,1 °C |
| Átalakítási idő (ált.) | 320 ms |
| Mérési hiba (25 °C) | Nincs számszerű érték megadva. |
| Hőmérsékleti együttható | ≤ 20 ppm/K |
| Mért áram (ált.) | ≤ 350 µA |
| Mérés ismétlésének gyakorisága (standard) | 1,1 s |
| Mérés ismétlésének gyakorisága (2 csatorna/2 vezeték) | 0,63 s |
| Válaszidő (max.) | 4 s |
| Szenzor típusok | Pt100; konfigurálható: Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000; potenciométer (csak kétcsatornás működés): 10R … 1k2, 10R … 5k0 |
| Hőmérséklet tartomány | −200 … +850 °C (Pt100), −60 … +300 °C (Ni 100, Ni 1000), −60 … +250 °C (Ni 1000 TK5000), −80 … +260 °C (Ni 120) |
| Konfigurációs lehetőségek | WAGO-I/O-CHECK CODESYS könyvtár e!COCKPIT |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Energiafogyasztás (5 V rendszerellátás) | 50 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | LED (A, B, E, F) zöld: működés AI 1 … AI 4; LED (C, D, G, H) piros: hiba AI 1 … AI 4 |
| Bejövő áthidalók száma | 2 |
| Kimenő áthidalók száma | 2 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,878 MJ |
| Tömeg | 49,7 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-1, EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés
| Működési leírás | Pt és Ni ellenállás-hőmérőket, illetve potenciométereket fogad. Kétcsatornás két- vagy háromvezetékes, illetve négycsatornás kétvezetékes működés választható; a potenciométeres mód kétcsatornás működésre korlátozott. |
|---|---|
| Konfigurálás a bevezető szerint | A magyar bevezető WAGO-I/O-CHECK vagy GSD-fájl használatát nevezi meg; a műszaki táblázat és a változatspecifikus kézikönyv további konfigurációs eszközöket sorol fel. |
Saját bekötés, kapocskiosztás és feltételek

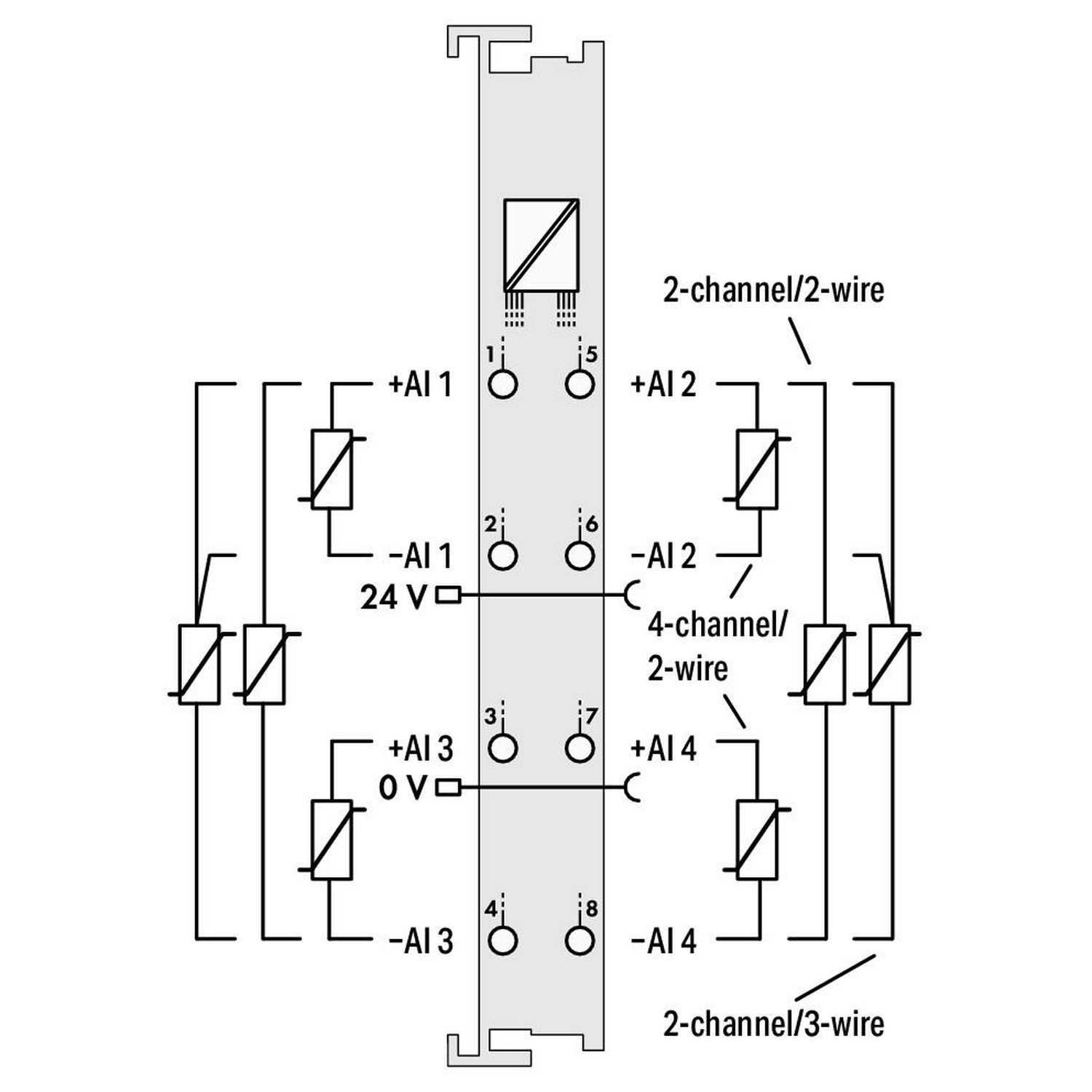

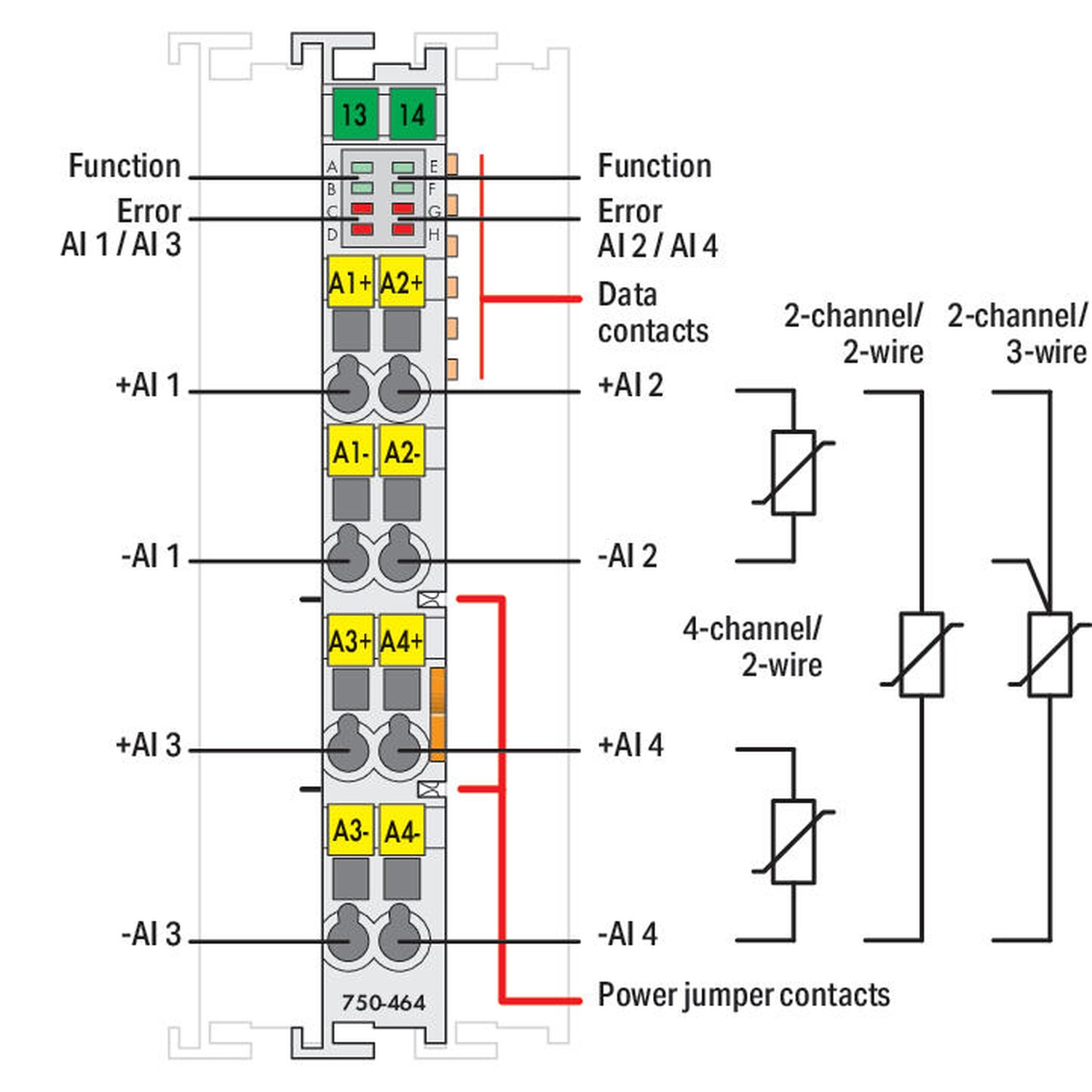

| Négy csatorna, kétvezetékes mód | 1/2: 1. érzékelő +R/−R; 5/6: 2. érzékelő +R/−R; 3/4: 3. érzékelő +R/−R; 7/8: 4. érzékelő +R/−R. |
|---|---|
| Két csatorna, háromvezetékes mód | 1: 1. érzékelő +R; 2: RL; 4: −R. 5: 2. érzékelő +R; 6: RL; 8: −R. A 3. és 7. kapocs nincs használatban. |
| Két csatorna, kétvezetékes mód | 1/4: 1. érzékelő +R/−R; 5/8: 2. érzékelő +R/−R. A 2., 3., 6. és 7. kapocs nincs használatban. |
| Négycsatornás korlátozás | Potenciométeres mérés és közvetlen ellenállásmérési mód nem használható négycsatornás üzemben; az ellenállás-hőmérő érzékelők csatlakoztatása ettől külön funkció. |
| Négycsatornás mérési sorrend és szabad csatornák | Mérési sorrend: 1., 3., 2., 4. csatorna. Az 1. és 3., illetve a 2. és 4. csatorna közös mérőáramkört alkot; négycsatornás módban egy áramkör mindkét csatornáját be kell kötni, vagy a nem használt csatornára 0 Ω…5 kΩ ellenállást kell csatlakoztatni. |
| Kétcsatornás vegyes bekötés | A két- és háromvezetékes kapcsolat csatornánként választható, ezért a két csatornán ezek kombinálhatók. |
| Kézikönyv alkalmazhatósága | Hardververzió 02-től; firmware-verzió 01.01.61(07)-től. |
| Előző komponens | A két késes tápsínérintkező befogadásához az előző komponensen legalább két nyitott horony szükséges. |

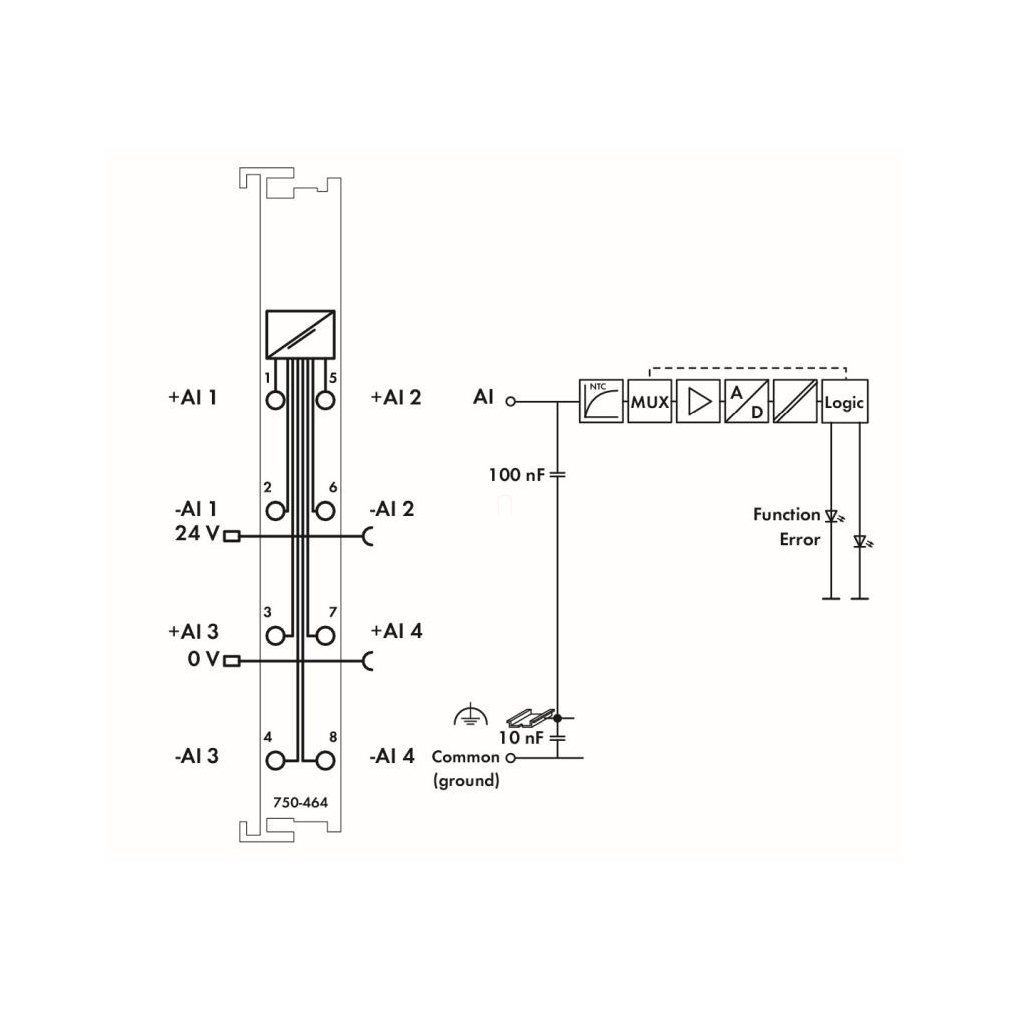

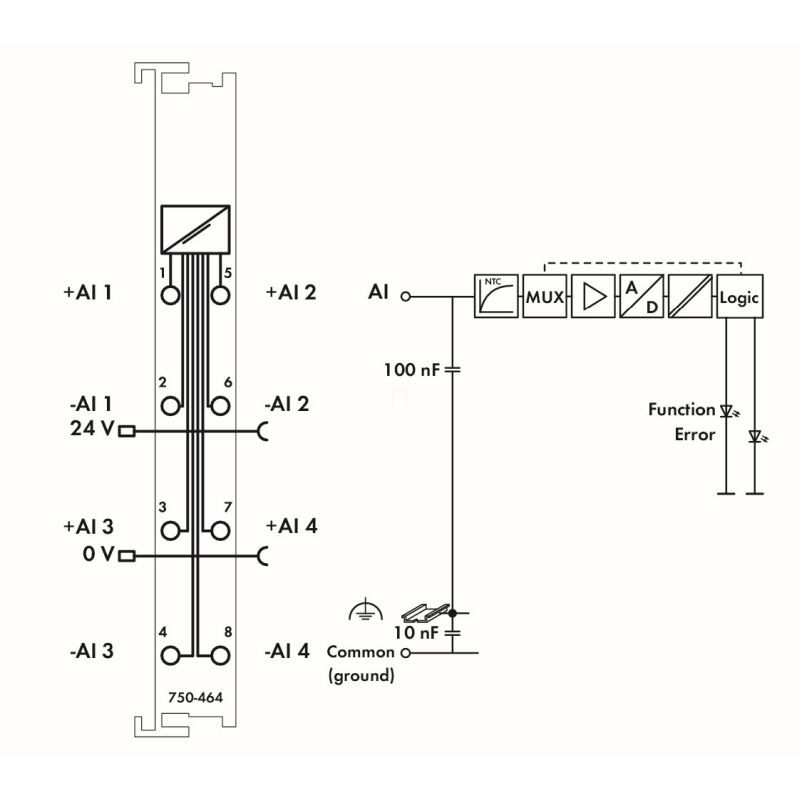

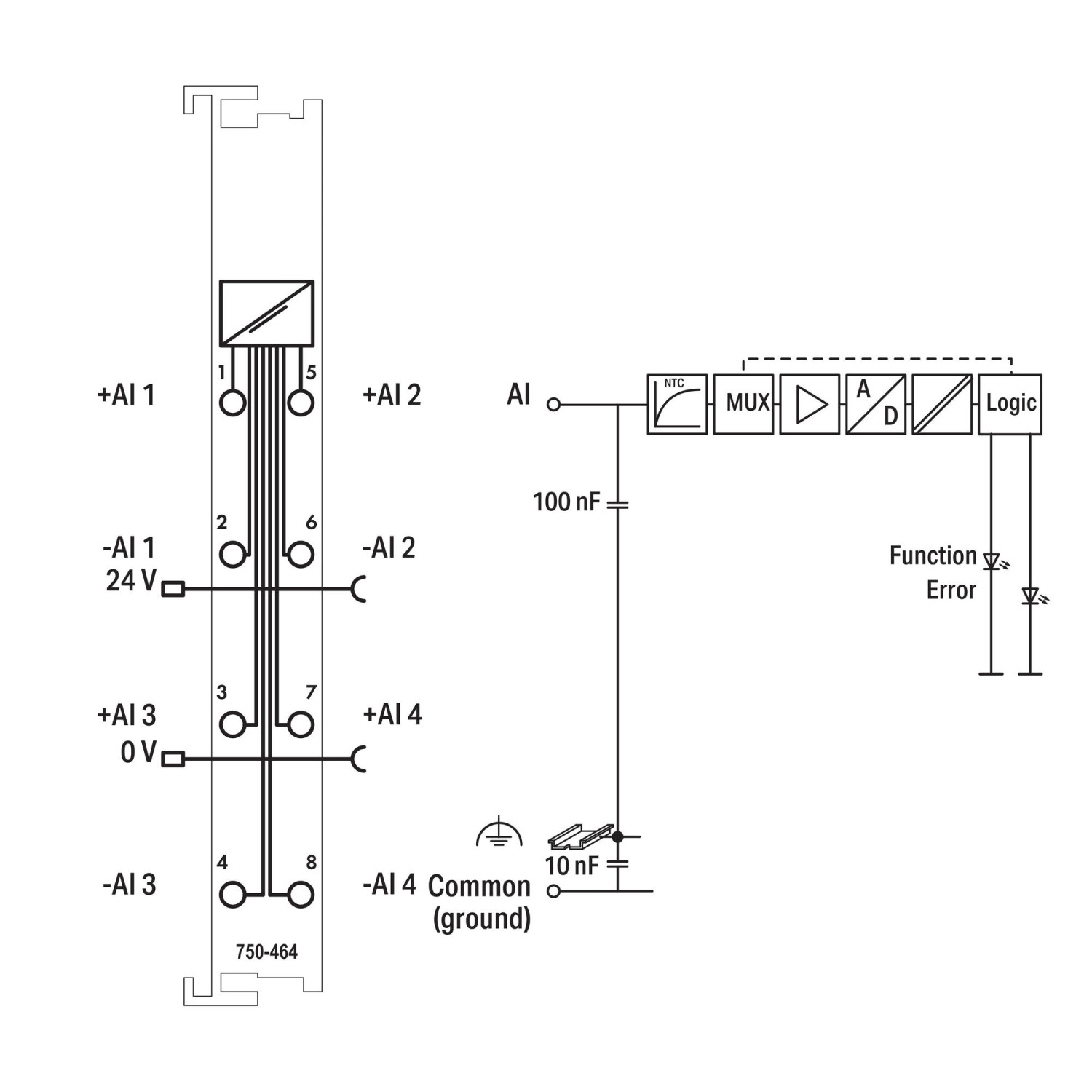

| Belső kapcsolási vázlat kapacitásai | 100 nF és 10 nF; a normál kivitel saját kapcsolási vázlatán. |
Villamos biztonság és munkafeltételek
| Képesítés és dokumentáció | A telepítést és üzembe helyezést szakképzett villamos szakember végezheti. A termékhez tartozó teljes rendszer- és termékdokumentációt, valamint a használt buszcsatoló vagy vezérlő útmutatóját is figyelembe kell venni. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, bekötés, hibakeresés és karbantartás előtt válaszd le az összes tápellátást, ellenőrizd a feszültségmentességet, és védd a berendezésrészt a véletlen vagy jogosulatlan újraindítás ellen. |
| Burkolat és épség | A rendszer nyitott készülékekből áll; megfelelő kiegészítő burkolatba kell beépíteni. Sérült készüléket ne helyezz üzembe, a készülékházat ne nyisd ki, a tápsínérintkezőket ne érintsd meg. |
| Jel- és tápvezetékek | A zavarhatások csökkentése érdekében a vezérlő-, jel- és adatvezetékeket különítsd el a tápvezetékektől. A vezetékeket a várható legnagyobb áramra méretezd; a kapocspont önmelegedése a környezeti hőmérséklethez képest további, legfeljebb 25 K felmelegedést okozhat. |
| Potenciálcsoportok | Az XTR és a normál kiviteleket vegyes összeállításban külön terepi potenciálbetápmodulokkal és az adott kivitelhez való külön tápegységekkel külön potenciálcsoportokba kell választani; egy potenciálcsoporton belül ne keverd a két kivitelt. |
| Mérőjel árnyékolása | Árnyékolókapoccsal felszerelt analóg modulhoz kizárólag árnyékolt jelvezetéket használj; a megadott pontosság és zavartűrés így biztosítható a jelvezetéket érő zavarok mellett. |
Kézikönyvi feltételek és eltérő megadások
| Mérési hiba eltérő forráshelyeken | A jelenlegi magyar adatlap mérésihiba-sorában nincs számszerű érték. A kézikönyv 2025.11.07-i melléklete +25 °C-nál legfeljebb 1 K hibát ad meg a teljes hőmérséklet-tartományban, illetve legfeljebb 0,5 K-t −30…+120 °C és Pt1000 feltétellel. |
|---|---|
| Eltérő tűzterhelés és ETIM-verzió | A magyar adatlap 0,878 MJ és ETIM9.0/10.0; a kézikönyv 2025.11.07-i melléklete 0,758 MJ és ETIM8.0/9.0 adatot tartalmaz. |
| Csatolókompatibilitás | WAGO I/O System750/753 fejállomások, a 750-320, 750-323, 750-324 és 750-327 economy kivitelek kivételével. |
| Konfigurációs eszközök | WAGO-I/O-CHECK: 759-302; CODESYS könyvtár; e!COCKPIT: 2759-0101. A 2026-os kézikönyv az e!COCKPIT cikkszámot megszűntként jelöli. |
Tanúsítványok és nyilatkozatok
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-AIM750 |
|---|---|
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; "Lyuk szélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 11120-22-2; 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; Ólom; Ólom-monoxid; Ólom-szilikát |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Austria | 0476905f-9e53-4f8b-814e-f8f19b72a769 |
| SCIP; Belgium | 6c6921be-9559-45d1-8344-954739511176 |
| SCIP; Bulgaria | 503bfb7a-872f-492e-93f8-1922e2294fd2 |
| SCIP; Czech Republic | bdd58625-3def-4028-92e4-2d2f74c5e5b7 |
| SCIP; Denmark | 41a6277b-5fe9-41d8-9230-6262478a0158 |
| SCIP; Finland | ad180679-1c6c-4d5f-b918-fb3300a45bfe |
| SCIP; France | 14fb7b74-fa5e-4697-b250-8a9288060abf |
| SCIP; Germany | 3c41a2ca-c5b4-48d6-9085-f3424c109b48 |
| SCIP; Hungary | d73443de-5ce4-4c06-acc7-9283e7132bdb |
| SCIP; Italy | e4fefac4-7314-4ee4-8173-be34128feea7 |
| SCIP; Netherlands | 993bac28-2677-4c23-bdbb-2e84588c07c2 |
| SCIP; Poland | bb4f9b56-7b76-4e22-bd08-9e5e81384635 |
| SCIP; Romania | 73f64fe0-67e1-40cd-b1ce-f4ce4ab2a2e1 |
| SCIP; Sweden | 22fad49d-6747-4d55-af0e-5c978dcb9033 |
Adatlapi képi jelölések
| Képi megfelelőségi jelölések | PTB0102; DEKRA8505. Az adatlap saját megfelelőségi emblémái mellett szereplő jelölések; a részletes tanúsítványfeltételeket a tanúsítványtáblázat tartalmazza. |
|---|---|
| INMETRO embléma azonosítója | OCP 0004, a saját adatlap TÜV Rheinland emblémája alatt. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen vezetéket fogad?
Tömör és finom elemi szálas rézvezetőből 0,08 … 2,5 mm² / 28 … 14 AWG használható; a csupaszolási hossz 8–9 mm.
Mekkora a szélessége?
12 mm.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-464
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
49,66 g/db
Cikkszám
4045454976927
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink

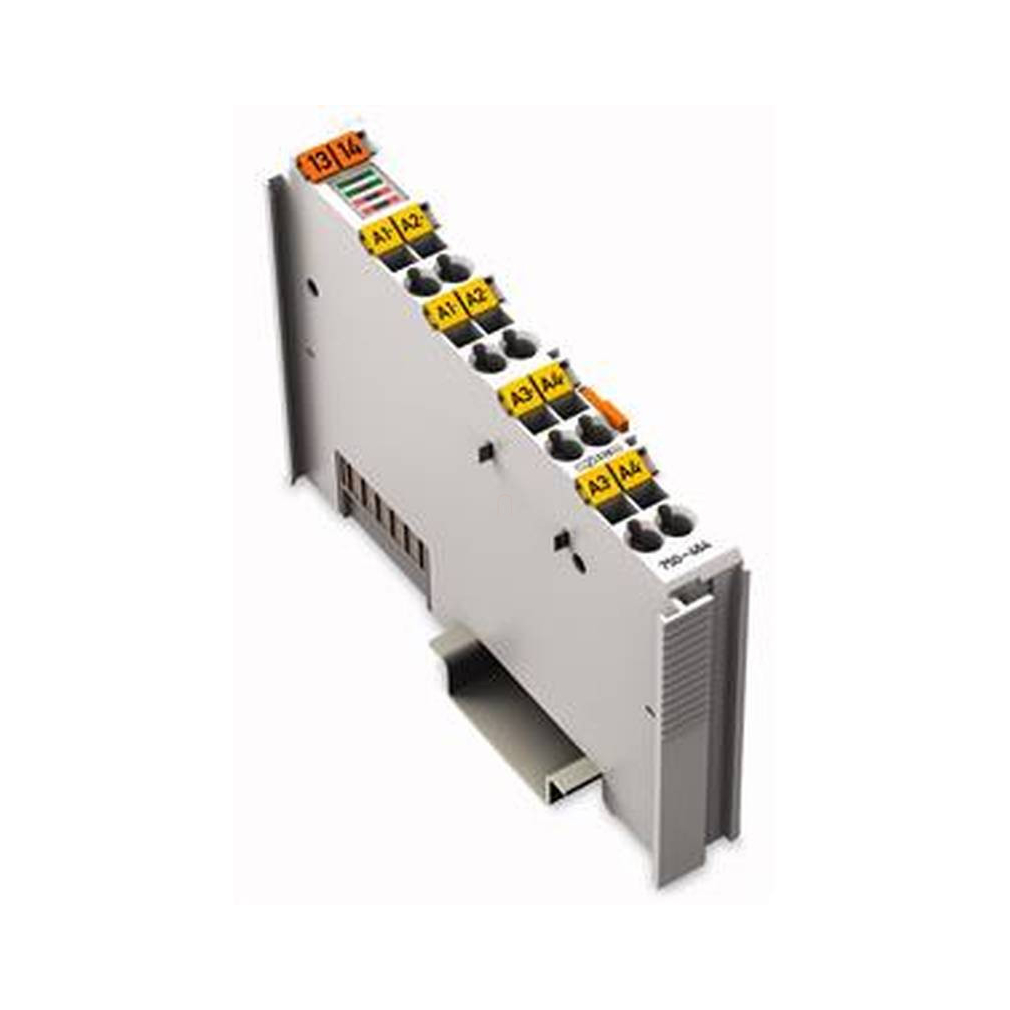

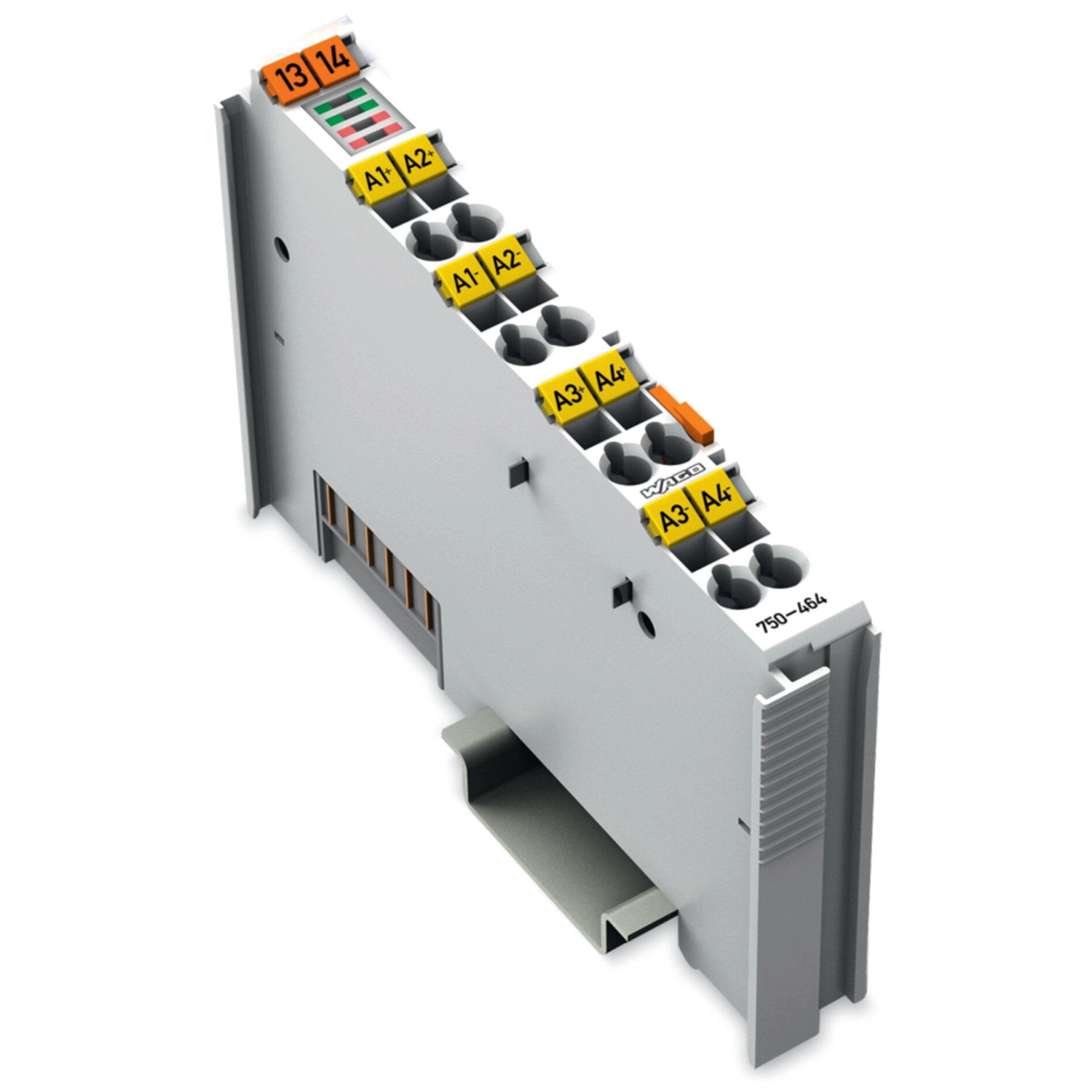

Wago 750-464 2/4 csatornás analóg bemeneti modul, ellenállásmérés, konfigurálható műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-464 |
| GTIN / EAN | 4045454976927 |
| Terméktípus | Konfigurálható ellenállásmérő analóg bemeneti modul |
Műszaki, csatlakozási és környezeti adatok
| Analóg bemenetek száma | 4 |
|---|---|
| Csatornák száma összesen (modul) | 4 |
| Jel típusa | Ellenállásmérés; potenciométer állása |
| Jel típusok (konfigurálható) | Igen |
| Szenzor csatlakozás | 4 x (2 vezetékes); 2 x (3 vezetékes) |
| Adat szélesség | 4 (2) x 16 bites adat; 4 (2) x 8 bites vezérlés/állapotjelzés (opcionális) |
| Felbontás (a teljes mérési tartományban) | 0,1 °C |
| Átalakítási idő (ált.) | 320 ms |
| Mérési hiba (25 °C) | Nincs számszerű érték megadva. |
| Hőmérsékleti együttható | ≤ 20 ppm/K |
| Mért áram (ált.) | ≤ 350 µA |
| Mérés ismétlésének gyakorisága (standard) | 1,1 s |
| Mérés ismétlésének gyakorisága (2 csatorna/2 vezeték) | 0,63 s |
| Válaszidő (max.) | 4 s |
| Szenzor típusok | Pt100; konfigurálható: Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000; potenciométer (csak kétcsatornás működés): 10R … 1k2, 10R … 5k0 |
| Hőmérséklet tartomány | −200 … +850 °C (Pt100), −60 … +300 °C (Ni 100, Ni 1000), −60 … +250 °C (Ni 1000 TK5000), −80 … +260 °C (Ni 120) |
| Konfigurációs lehetőségek | WAGO-I/O-CHECK CODESYS könyvtár e!COCKPIT |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Energiafogyasztás (5 V rendszerellátás) | 50 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | LED (A, B, E, F) zöld: működés AI 1 … AI 4; LED (C, D, G, H) piros: hiba AI 1 … AI 4 |
| Bejövő áthidalók száma | 2 |
| Kimenő áthidalók száma | 2 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Szín | világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,878 MJ |
| Tömeg | 49,7 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-1, EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés
| Működési leírás | Pt és Ni ellenállás-hőmérőket, illetve potenciométereket fogad. Kétcsatornás két- vagy háromvezetékes, illetve négycsatornás kétvezetékes működés választható; a potenciométeres mód kétcsatornás működésre korlátozott. |
|---|---|
| Konfigurálás a bevezető szerint | A magyar bevezető WAGO-I/O-CHECK vagy GSD-fájl használatát nevezi meg; a műszaki táblázat és a változatspecifikus kézikönyv további konfigurációs eszközöket sorol fel. |
Saját bekötés, kapocskiosztás és feltételek
| Négy csatorna, kétvezetékes mód | 1/2: 1. érzékelő +R/−R; 5/6: 2. érzékelő +R/−R; 3/4: 3. érzékelő +R/−R; 7/8: 4. érzékelő +R/−R. |
|---|---|
| Két csatorna, háromvezetékes mód | 1: 1. érzékelő +R; 2: RL; 4: −R. 5: 2. érzékelő +R; 6: RL; 8: −R. A 3. és 7. kapocs nincs használatban. |
| Két csatorna, kétvezetékes mód | 1/4: 1. érzékelő +R/−R; 5/8: 2. érzékelő +R/−R. A 2., 3., 6. és 7. kapocs nincs használatban. |
| Négycsatornás korlátozás | Potenciométeres mérés és közvetlen ellenállásmérési mód nem használható négycsatornás üzemben; az ellenállás-hőmérő érzékelők csatlakoztatása ettől külön funkció. |
| Négycsatornás mérési sorrend és szabad csatornák | Mérési sorrend: 1., 3., 2., 4. csatorna. Az 1. és 3., illetve a 2. és 4. csatorna közös mérőáramkört alkot; négycsatornás módban egy áramkör mindkét csatornáját be kell kötni, vagy a nem használt csatornára 0 Ω…5 kΩ ellenállást kell csatlakoztatni. |
| Kétcsatornás vegyes bekötés | A két- és háromvezetékes kapcsolat csatornánként választható, ezért a két csatornán ezek kombinálhatók. |
| Kézikönyv alkalmazhatósága | Hardververzió 02-től; firmware-verzió 01.01.61(07)-től. |
| Előző komponens | A két késes tápsínérintkező befogadásához az előző komponensen legalább két nyitott horony szükséges. |
| Belső kapcsolási vázlat kapacitásai | 100 nF és 10 nF; a normál kivitel saját kapcsolási vázlatán. |
Villamos biztonság és munkafeltételek
| Képesítés és dokumentáció | A telepítést és üzembe helyezést szakképzett villamos szakember végezheti. A termékhez tartozó teljes rendszer- és termékdokumentációt, valamint a használt buszcsatoló vagy vezérlő útmutatóját is figyelembe kell venni. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, bekötés, hibakeresés és karbantartás előtt válaszd le az összes tápellátást, ellenőrizd a feszültségmentességet, és védd a berendezésrészt a véletlen vagy jogosulatlan újraindítás ellen. |
| Burkolat és épség | A rendszer nyitott készülékekből áll; megfelelő kiegészítő burkolatba kell beépíteni. Sérült készüléket ne helyezz üzembe, a készülékházat ne nyisd ki, a tápsínérintkezőket ne érintsd meg. |
| Jel- és tápvezetékek | A zavarhatások csökkentése érdekében a vezérlő-, jel- és adatvezetékeket különítsd el a tápvezetékektől. A vezetékeket a várható legnagyobb áramra méretezd; a kapocspont önmelegedése a környezeti hőmérséklethez képest további, legfeljebb 25 K felmelegedést okozhat. |
| Potenciálcsoportok | Az XTR és a normál kiviteleket vegyes összeállításban külön terepi potenciálbetápmodulokkal és az adott kivitelhez való külön tápegységekkel külön potenciálcsoportokba kell választani; egy potenciálcsoporton belül ne keverd a két kivitelt. |
| Mérőjel árnyékolása | Árnyékolókapoccsal felszerelt analóg modulhoz kizárólag árnyékolt jelvezetéket használj; a megadott pontosság és zavartűrés így biztosítható a jelvezetéket érő zavarok mellett. |
Kézikönyvi feltételek és eltérő megadások
| Mérési hiba eltérő forráshelyeken | A jelenlegi magyar adatlap mérésihiba-sorában nincs számszerű érték. A kézikönyv 2025.11.07-i melléklete +25 °C-nál legfeljebb 1 K hibát ad meg a teljes hőmérséklet-tartományban, illetve legfeljebb 0,5 K-t −30…+120 °C és Pt1000 feltétellel. |
|---|---|
| Eltérő tűzterhelés és ETIM-verzió | A magyar adatlap 0,878 MJ és ETIM9.0/10.0; a kézikönyv 2025.11.07-i melléklete 0,758 MJ és ETIM8.0/9.0 adatot tartalmaz. |
| Csatolókompatibilitás | WAGO I/O System750/753 fejállomások, a 750-320, 750-323, 750-324 és 750-327 economy kivitelek kivételével. |
| Konfigurációs eszközök | WAGO-I/O-CHECK: 759-302; CODESYS könyvtár; e!COCKPIT: 2759-0101. A 2026-os kézikönyv az e!COCKPIT cikkszámot megszűntként jelöli. |
Tanúsítványok és nyilatkozatok
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-AIM750 |
|---|---|
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; "Lyuk szélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE |
|---|---|
| Vámtarifaszám | 85437090990 |
| Termékcsoport | 15 (I/O-rendszer) |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 32151602 |
|---|---|
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 9.0 | 27-24-26-01 |
| ETIM 9.0 | EC001596 |
| ETIM 10.0 | EC001596 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 11120-22-2; 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; Ólom; Ólom-monoxid; Ólom-szilikát |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Austria | 0476905f-9e53-4f8b-814e-f8f19b72a769 |
| SCIP; Belgium | 6c6921be-9559-45d1-8344-954739511176 |
| SCIP; Bulgaria | 503bfb7a-872f-492e-93f8-1922e2294fd2 |
| SCIP; Czech Republic | bdd58625-3def-4028-92e4-2d2f74c5e5b7 |
| SCIP; Denmark | 41a6277b-5fe9-41d8-9230-6262478a0158 |
| SCIP; Finland | ad180679-1c6c-4d5f-b918-fb3300a45bfe |
| SCIP; France | 14fb7b74-fa5e-4697-b250-8a9288060abf |
| SCIP; Germany | 3c41a2ca-c5b4-48d6-9085-f3424c109b48 |
| SCIP; Hungary | d73443de-5ce4-4c06-acc7-9283e7132bdb |
| SCIP; Italy | e4fefac4-7314-4ee4-8173-be34128feea7 |
| SCIP; Netherlands | 993bac28-2677-4c23-bdbb-2e84588c07c2 |
| SCIP; Poland | bb4f9b56-7b76-4e22-bd08-9e5e81384635 |
| SCIP; Romania | 73f64fe0-67e1-40cd-b1ce-f4ce4ab2a2e1 |
| SCIP; Sweden | 22fad49d-6747-4d55-af0e-5c978dcb9033 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.08.27. |
|---|
Adatlapi képi jelölések
| Képi megfelelőségi jelölések | PTB0102; DEKRA8505. Az adatlap saját megfelelőségi emblémái mellett szereplő jelölések; a részletes tanúsítványfeltételeket a tanúsítványtáblázat tartalmazza. |
|---|---|
| INMETRO embléma azonosítója | OCP 0004, a saját adatlap TÜV Rheinland emblémája alatt. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-464 2/4 csatornás analóg bemeneti modul, ellenállásmérés, konfigurálható használati útmutató
Biztonság és munkakezdés
A telepítést és üzembe helyezést szakképzett villamos szakember végezheti. A termékhez tartozó teljes rendszer- és termékdokumentációt, valamint a használt buszcsatoló vagy vezérlő útmutatóját is figyelembe kell venni.
Szerelés, bekötés, hibakeresés és karbantartás előtt válaszd le az összes tápellátást, ellenőrizd a feszültségmentességet, és védd a berendezésrészt a véletlen vagy jogosulatlan újraindítás ellen.
A rendszer nyitott készülékekből áll; megfelelő kiegészítő burkolatba kell beépíteni. Sérült készüléket ne helyezz üzembe, a készülékházat ne nyisd ki, a tápsínérintkezőket ne érintsd meg.
A zavarhatások csökkentése érdekében a vezérlő-, jel- és adatvezetékeket különítsd el a tápvezetékektől. A vezetékeket a várható legnagyobb áramra méretezd; a kapocspont önmelegedése a környezeti hőmérséklethez képest további, legfeljebb 25 K felmelegedést okozhat.
Az XTR és a normál kiviteleket vegyes összeállításban külön terepi potenciálbetápmodulokkal és az adott kivitelhez való külön tápegységekkel külön potenciálcsoportokba kell választani; egy potenciálcsoporton belül ne keverd a két kivitelt.
Árnyékolókapoccsal felszerelt analóg modulhoz kizárólag árnyékolt jelvezetéket használj; a megadott pontosság és zavartűrés így biztosítható a jelvezetéket érő zavarok mellett.
Saját vezeték és csupaszolás
Tömör és finom elemi szálas rézvezetőből 0,08 … 2,5 mm² / 28 … 14 AWG használható. A csupaszolási hossz 8–9 mm /0,31–0,35 inch. A CAGE CLAMP kapcsot működtetőszerszámmal kell nyitni; ez a kivitel nem Push-in csatlakozás.
Vezeték csatlakoztatása CAGE CLAMP kapocsba
A jelenlegi rendszerkézikönyv általános előírása szerint egy kapocspontba egy vezetőt csatlakoztass.
1
A működtetőszerszámot egyenesen vezesd a bekötési pont fölötti téglalap alakú nyílásba a kapocs nyitásához.
2
A vezetéket told a megfelelő kerek csatlakozónyílásba.
3
Húzd ki a működtetőszerszámot; a kapocs ekkor rögzíti a vezetéket.
Kapocskiosztás és kapcsolási mód
| Négy csatorna, kétvezetékes mód | 1/2: 1. érzékelő +R/−R; 5/6: 2. érzékelő +R/−R; 3/4: 3. érzékelő +R/−R; 7/8: 4. érzékelő +R/−R. |
|---|---|
| Két csatorna, háromvezetékes mód | 1: 1. érzékelő +R; 2: RL; 4: −R. 5: 2. érzékelő +R; 6: RL; 8: −R. A 3. és 7. kapocs nincs használatban. |
| Két csatorna, kétvezetékes mód | 1/4: 1. érzékelő +R/−R; 5/8: 2. érzékelő +R/−R. A 2., 3., 6. és 7. kapocs nincs használatban. |
| Négycsatornás korlátozás | Potenciométeres mérés és közvetlen ellenállásmérési mód nem használható négycsatornás üzemben; az ellenállás-hőmérő érzékelők csatlakoztatása ettől külön funkció. |
| Négycsatornás mérési sorrend és szabad csatornák | Mérési sorrend: 1., 3., 2., 4. csatorna. Az 1. és 3., illetve a 2. és 4. csatorna közös mérőáramkört alkot; négycsatornás módban egy áramkör mindkét csatornáját be kell kötni, vagy a nem használt csatornára 0 Ω…5 kΩ ellenállást kell csatlakoztatni. |
| Kétcsatornás vegyes bekötés | A két- és háromvezetékes kapcsolat csatornánként választható, ezért a két csatornán ezek kombinálhatók. |
| Kézikönyv alkalmazhatósága | Hardververzió 02-től; firmware-verzió 01.01.61(07)-től. |
| Előző komponens | A két késes tápsínérintkező befogadásához az előző komponensen legalább két nyitott horony szükséges. |
| Belső kapcsolási vázlat kapacitásai | 100 nF és 10 nF; a normál kivitel saját kapcsolási vázlatán. |
A változatra érvényes feltételek
| Mérési hiba eltérő forráshelyeken | A jelenlegi magyar adatlap mérésihiba-sorában nincs számszerű érték. A kézikönyv 2025.11.07-i melléklete +25 °C-nál legfeljebb 1 K hibát ad meg a teljes hőmérséklet-tartományban, illetve legfeljebb 0,5 K-t −30…+120 °C és Pt1000 feltétellel. |
|---|---|
| Eltérő tűzterhelés és ETIM-verzió | A magyar adatlap 0,878 MJ és ETIM9.0/10.0; a kézikönyv 2025.11.07-i melléklete 0,758 MJ és ETIM8.0/9.0 adatot tartalmaz. |
| Csatolókompatibilitás | WAGO I/O System750/753 fejállomások, a 750-320, 750-323, 750-324 és 750-327 economy kivitelek kivételével. |
| Konfigurációs eszközök | WAGO-I/O-CHECK: 759-302; CODESYS könyvtár; e!COCKPIT: 2759-0101. A 2026-os kézikönyv az e!COCKPIT cikkszámot megszűntként jelöli. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
