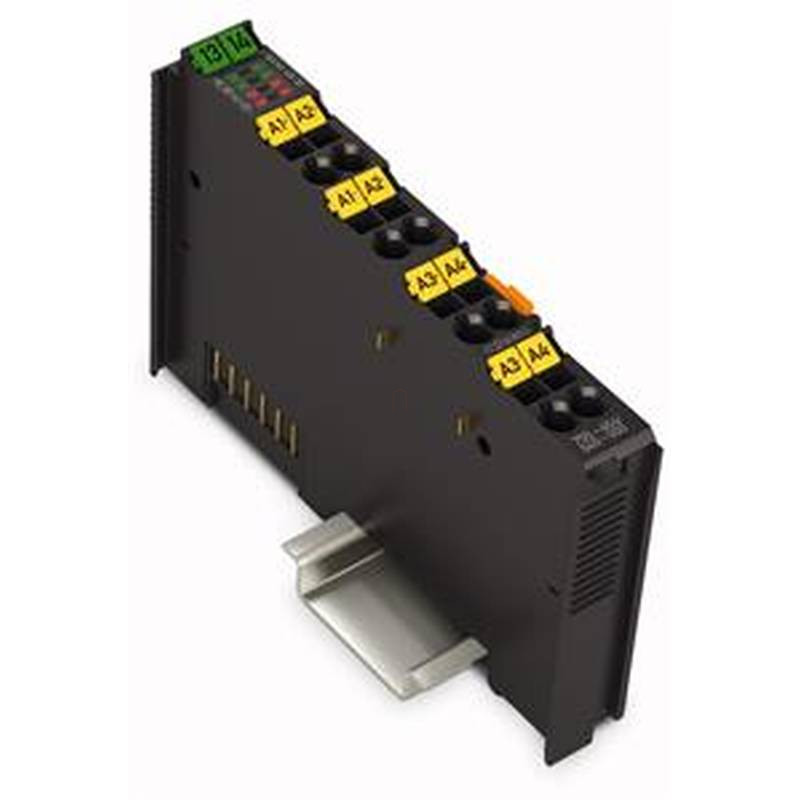

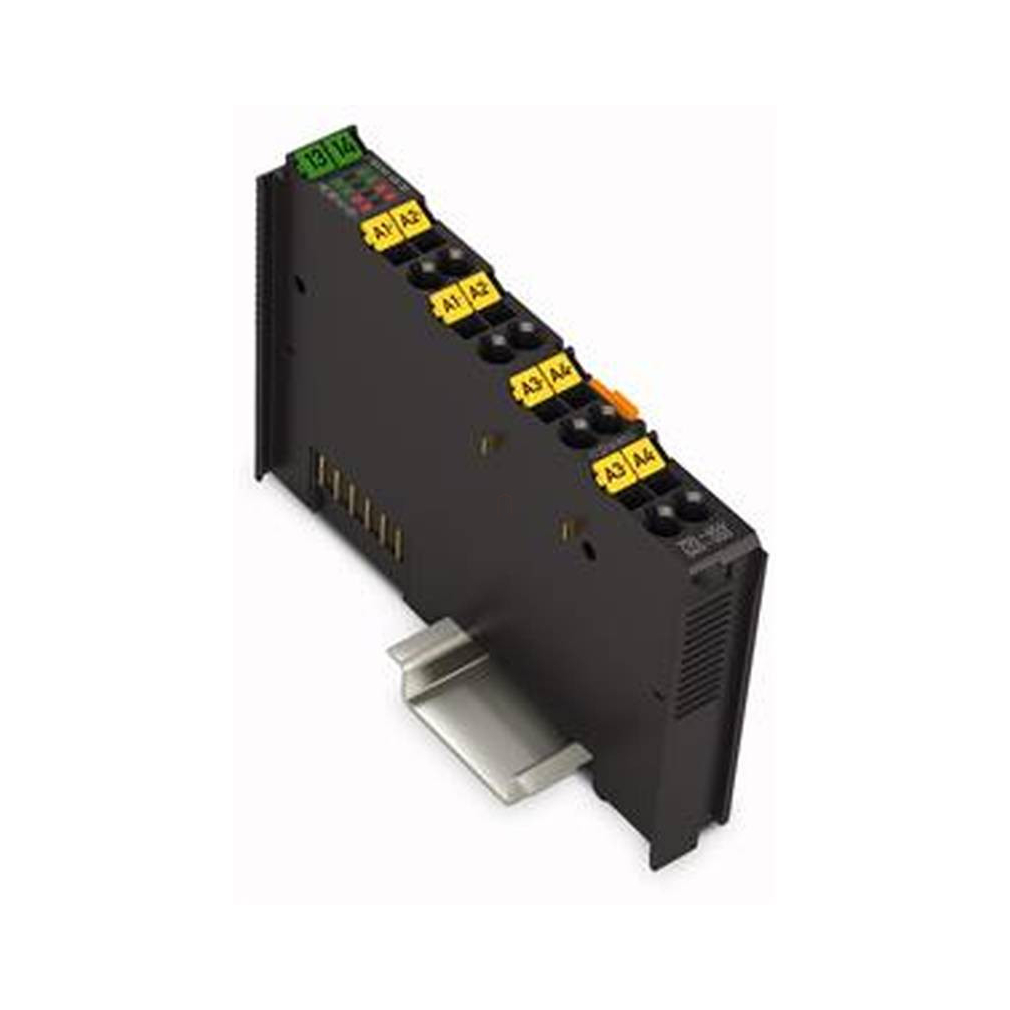

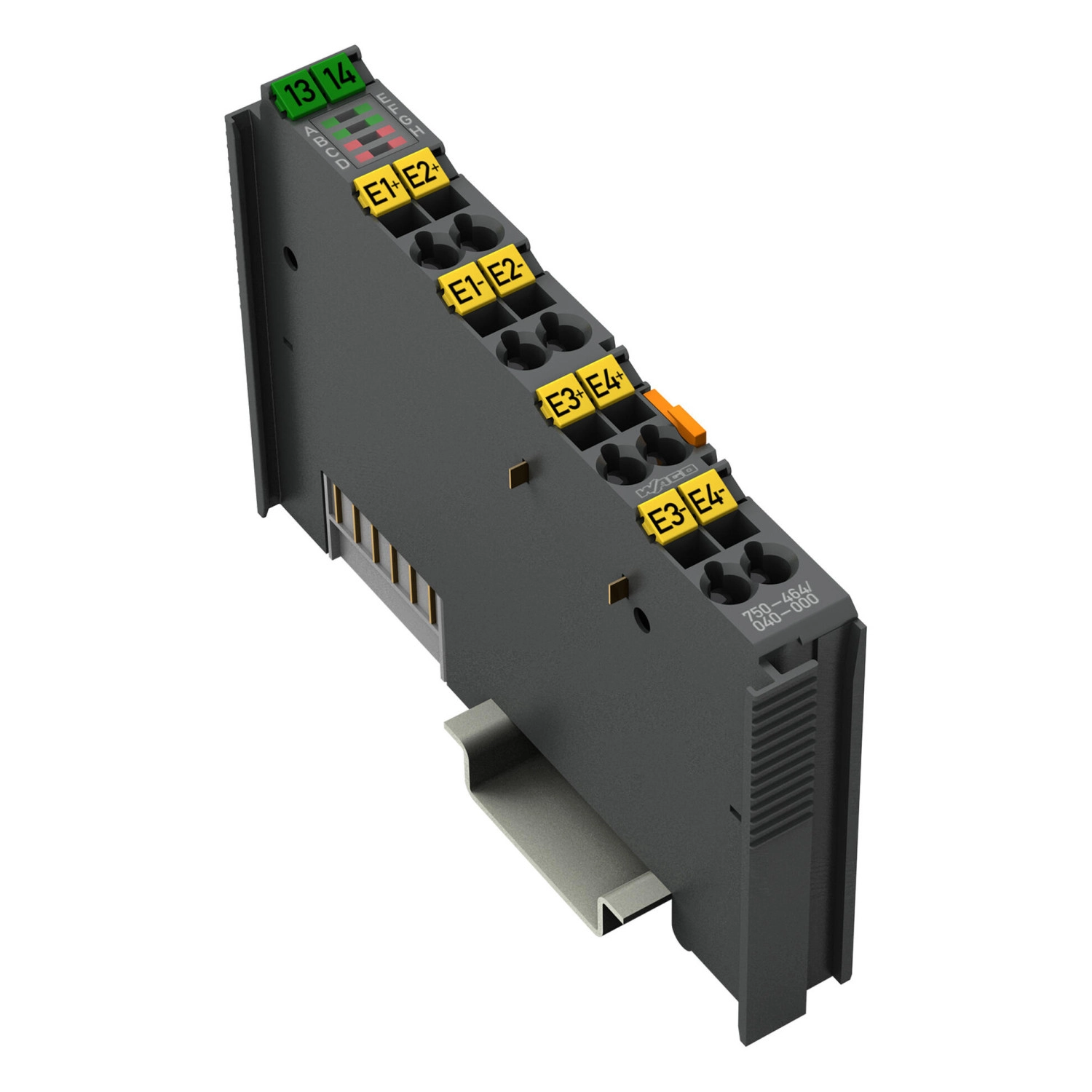

Ez az analóg bemeneti modul közvetlenül csatlakozik a Pt vagy Ni hőellenállásokhoz és potenciométerekhez. Kétcsatornás (két- és háromvezetékes) vagy négycsatornás (kétvezetékes) modulként is lehet működtetni. A modul automatikusan linearizálja a teljes hőmérsékleti tartományt. A szenzorhibát piros LED jelzi (rövidzár, vezetékszakadás vagy a mérési tartomány túllépése). A modult WAGO-I/O-CHECK vagy GSD fájlokkal lehet konfigurálni. Ez számos beállítási lehetőséget és nagy pontosságot jelent. Az eszköz extrém körülmények között megbízhatóan működik az alábbiak alapján: Kiterjesztett hőmérséklet-tartomány Nagyobb ellenállóképesség a feszültséglökésekkel és az elektromágneses interferenciákkal szemben Magasabb fokú rezgés- és ütésállóság
A Wago 750-464/040-000 Pt és Ni ellenállás-hőmérőket, illetve kétcsatornás módban potenciométereket fogad. Az XTR kivitel működési tartománya −40…+70 °C; a szerelésre, a tápfeszültségre és a nagyobb tengerszint feletti magasságra külön feltételek vonatkoznak.
Műszaki, csatlakozási és környezeti adatok
| Analóg bemenetek száma | 4 |
|---|---|
| Csatornák száma összesen (modul) | 4 |
| Jel típusa | Ellenállásmérés; potenciométer állása |
| Jel típusok (konfigurálható) | Igen |
| Szenzor csatlakozás | 4 x (2 vezetékes); 2 x (3 vezetékes) |
| Adat szélesség | 4 (2) x 16 bites adat; 4 (2) x 8 bites vezérlés/állapotjelzés (opcionális) |
| Felbontás (a teljes mérési tartományban) | 0,1 °C |
| Átalakítási idő (ált.) | 320 ms |
| Mérési hiba (25 °C) | ≤ 1 K a teljes hőmérséklet tartományon kívül, ≤ 0,5 K a határértékes hőmérséklet tartományon túl (−30 … +120 °C) |
| Hőmérsékleti együttható | ≤ 20 ppm/K; ált. ≤ 15 ppm/K |
| Pontosság (+25 °C) | ≤ ± 0,2 % a teljes mérési tartományra vonatkozóan; ált.: ≤ ± 0,1 % a teljes mérési tartományra vonatkozóan |
| Mért áram (ált.) | ≤ 350 µA mérési áramkörönként |
| Mérés ismétlésének gyakorisága (standard) | 1,1 s |
| Mérés ismétlésének gyakorisága (2 csatorna/2 vezeték) | 0,63 s |
| Válaszidő (max.) | 4 s |
| Szenzor típusok | Pt100; konfigurálható: Pt200, Pt500, Pt1000 (IEC 751), Ni100, Ni1000 (DIN 43760), Ni120 (Minco), Ni1000 (TK 5000), potenciométer (csak kétcsatornás működés): 10R … 1k2, 10R … 5k0 |
| Hőmérséklet tartomány | −200 … +850 °C (Pt), −60 … +300 °C (Ni 100, Ni 1000), −60 … +250 °C (Ni 1000 TK5000), −80 … +260 °C (Ni 120) |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Energiafogyasztás (5 V rendszerellátás) | 50 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással); A névleges érték csökkenését figyelni kell! |
| Dielektromos szilárdság | 510 VAC/775 VDC; az EN 60870-2-1 szerint |
| Méretezési túlfeszültség | 1 kV |
| Indikátorok | LED (A, E, B, F) zöld: működés AI 1 … AI 4; LED (C, G, D, H) piros: hiba AI 1 … AI 4 |
| Bejövő áthidalók száma | 2 |
| Kimenő áthidalók száma | 2 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Teljesítménycsökkenés | Teljesítménycsökkenés (tápfeszültség): környezet hőmérséklete laboratóriumi körülmények között: (-25 … +30 %); -40 … +55 °C esetén: 24 V (-25 … +20 %); +55 … +70 °C esetén: 24 V (-25 … +10 %); alacsonyabb határérték valamennyi hőmérséklettartomány esetén: −27,5 % (15 % maradék feszültségingadozással) |
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Finom elemi szálas vezeték | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | sötétszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,697 MJ |
| Tömeg | 49,2 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | -40 … +70 °C |
| Környezeti hőmérséklet szereléskor | -20 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | hőmérséklet csökkenés nélkül: 0 … 2000 m; hőmérséklet csökkenéssel: 2000 … 5000 m (0,5K/100 m); 5000 m (max.) |
| Rögzítési pozíció | Vízszintesen balra és felfelé; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Relatív páratartalom (kondenzációval) | Rövid ideig tartó kondenzáció a 3K7/IEC EN 60721-3-3 és az E-DIN 40046-721-3 besorolás szerint (kivéve nagyon szeles környezetben, ahol víz és jég alakulhat ki) |
| Rezgésállóság | az IEC 60068-2-6 szerint (gyorsulás: 5g), EN 60870-2-2, IEC 60721-3-1, -3, EN 50155; EN 61373 |
| Ütésállóság | az IEC 60068-2-27 (15g/11 ms/fél szinusz/1000 ütés; 25g/6 ms/1000 ütés), az EN 50155 és az EN 61373 szerint |
| Korrózióállóság | Védőbevonat: igen; EN/IEC60068-2-60: 4. módszer; ISA S71.04: G3, A csoport |
| EMC zavartűrés | EN 61000-6-1, -2; EN 61131-2; hajózási tanúsítványok; EN 50121-3-2; EN 50121-4, -5; EN 60255-26; EN 60870-2-1; EN 61850-3; IEC 61000-6-5; IEEE 1613; VDEW: 1994 szerint |
| EMC zavarkibocsátás | EN 61000-6-3, -4, EN 61131-2, EN 60255-26, hajózási tanúsítványok, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés
| Működési leírás | Pt és Ni ellenállás-hőmérőket, illetve kétcsatornás módban potenciométereket fogad. Az XTR kivitel működési tartománya −40…+70 °C; a szerelésre, a tápfeszültségre és a nagyobb tengerszint feletti magasságra külön feltételek vonatkoznak. |
|---|---|
| Konfigurálás a bevezető szerint | A magyar bevezető WAGO-I/O-CHECK vagy GSD-fájl használatát nevezi meg; a műszaki táblázat és a változatspecifikus kézikönyv további konfigurációs eszközöket sorol fel. |
Saját bekötés, kapocskiosztás és feltételek

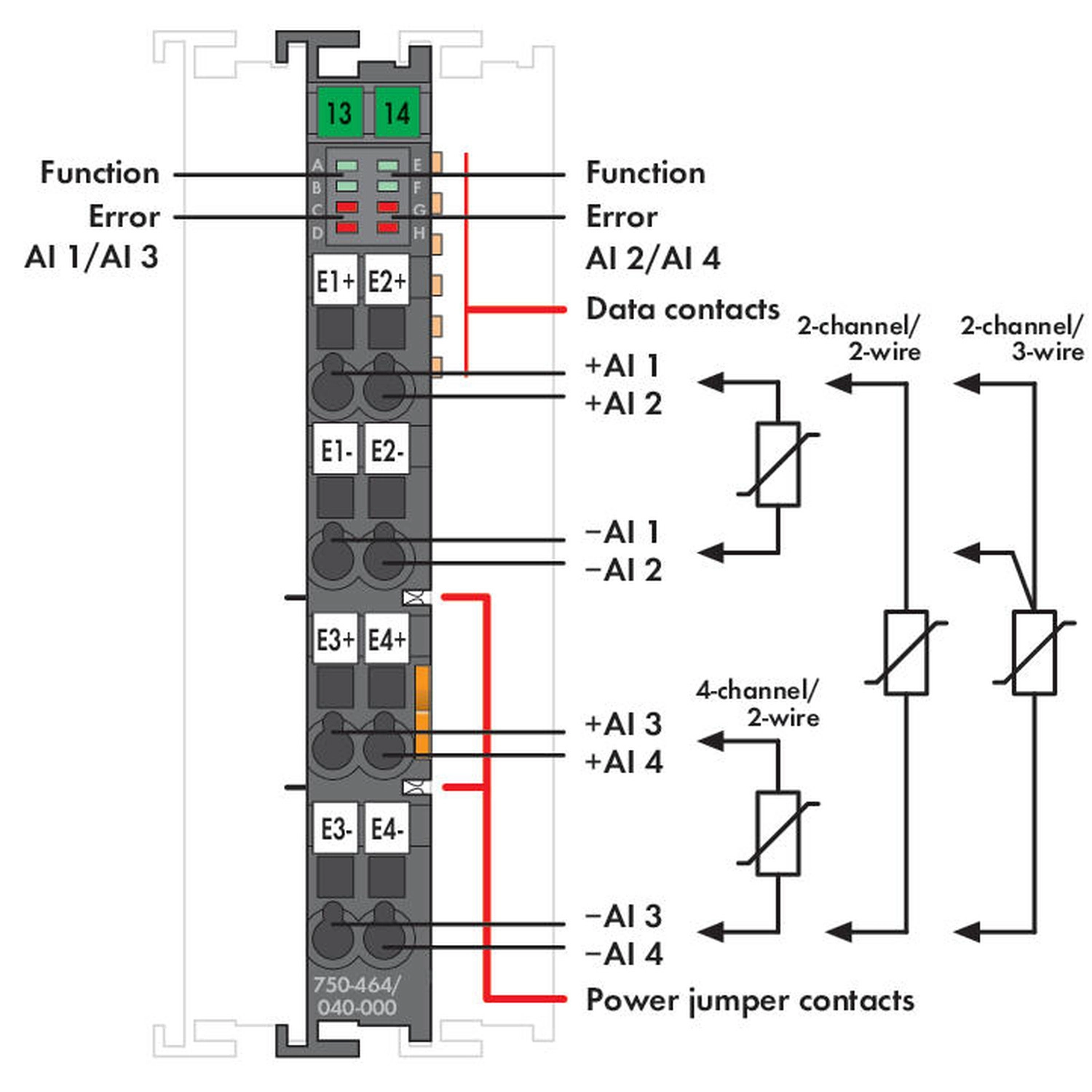

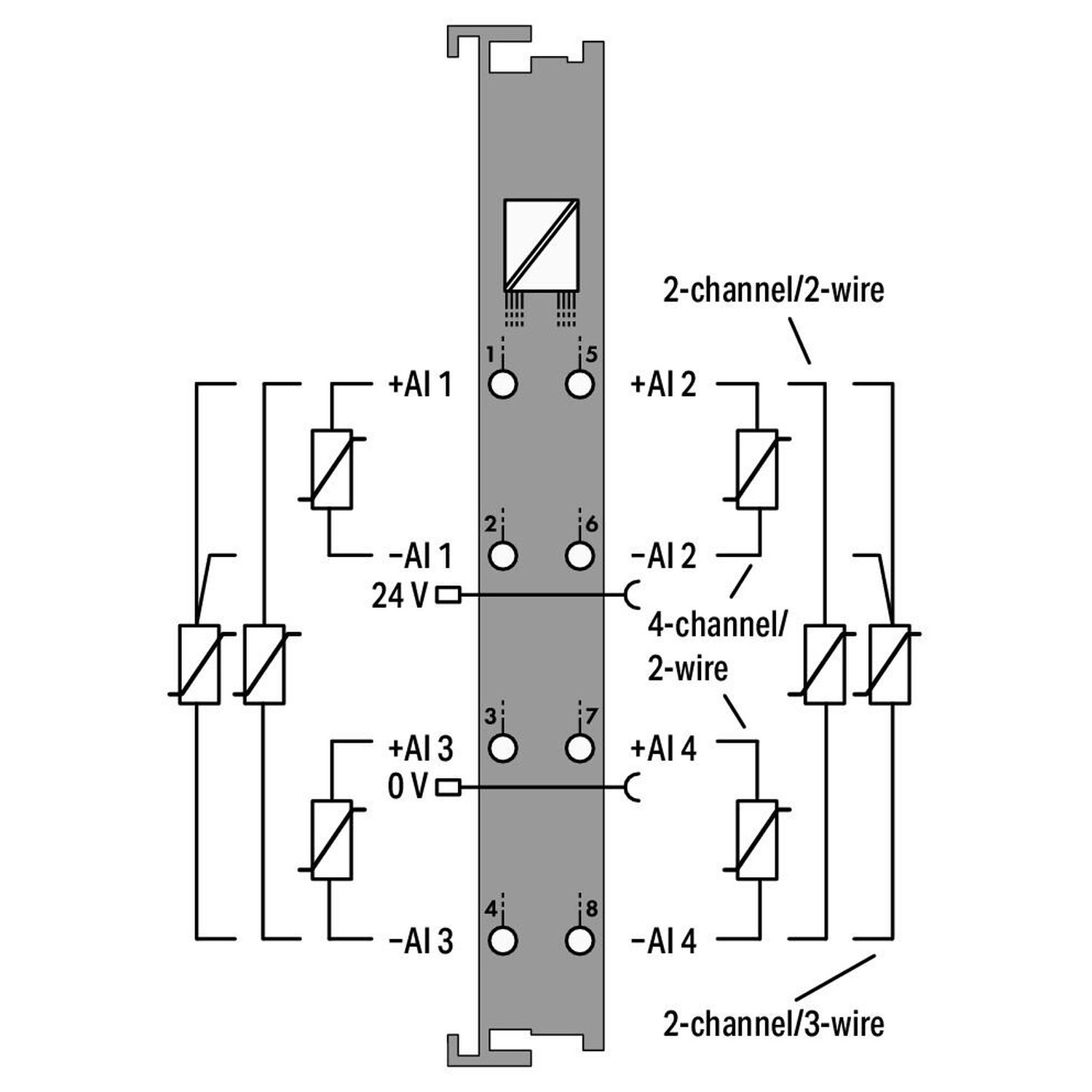

| Négy csatorna, kétvezetékes mód | 1/2: 1. érzékelő +R/−R; 5/6: 2. érzékelő +R/−R; 3/4: 3. érzékelő +R/−R; 7/8: 4. érzékelő +R/−R. |
|---|---|
| Két csatorna, háromvezetékes mód | 1: 1. érzékelő +R; 2: RL; 4: −R. 5: 2. érzékelő +R; 6: RL; 8: −R. A 3. és 7. kapocs nincs használatban. |
| Két csatorna, kétvezetékes mód | 1/4: 1. érzékelő +R/−R; 5/8: 2. érzékelő +R/−R. A 2., 3., 6. és 7. kapocs nincs használatban. |
| Négycsatornás korlátozás | Potenciométeres mérés és közvetlen ellenállásmérési mód nem használható négycsatornás üzemben; az ellenállás-hőmérő érzékelők csatlakoztatása ettől külön funkció. |
| Négycsatornás mérési sorrend és szabad csatornák | Mérési sorrend: 1., 3., 2., 4. csatorna. Az 1. és 3., illetve a 2. és 4. csatorna közös mérőáramkört alkot; négycsatornás módban egy áramkör mindkét csatornáját be kell kötni, vagy a nem használt csatornára 0 Ω…5 kΩ ellenállást kell csatlakoztatni. |
| Kétcsatornás vegyes bekötés | A két- és háromvezetékes kapcsolat csatornánként választható, ezért a két csatornán ezek kombinálhatók. |
| Kézikönyv alkalmazhatósága | Hardververzió 02-től; firmware-verzió 01.01.61(07)-től. |
| Előző komponens | A két késes tápsínérintkező befogadásához az előző komponensen legalább két nyitott horony szükséges. |

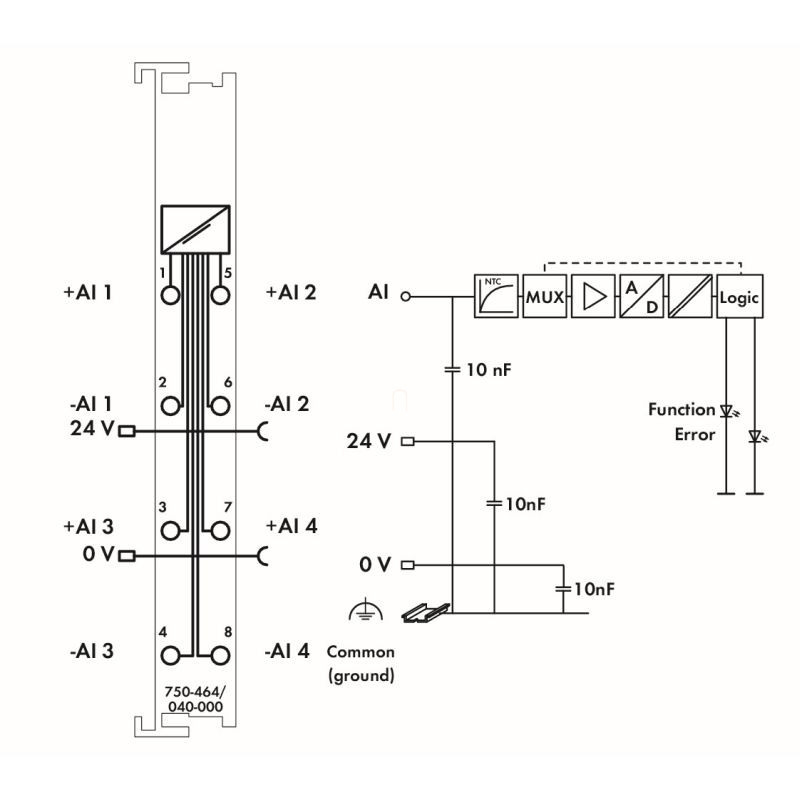

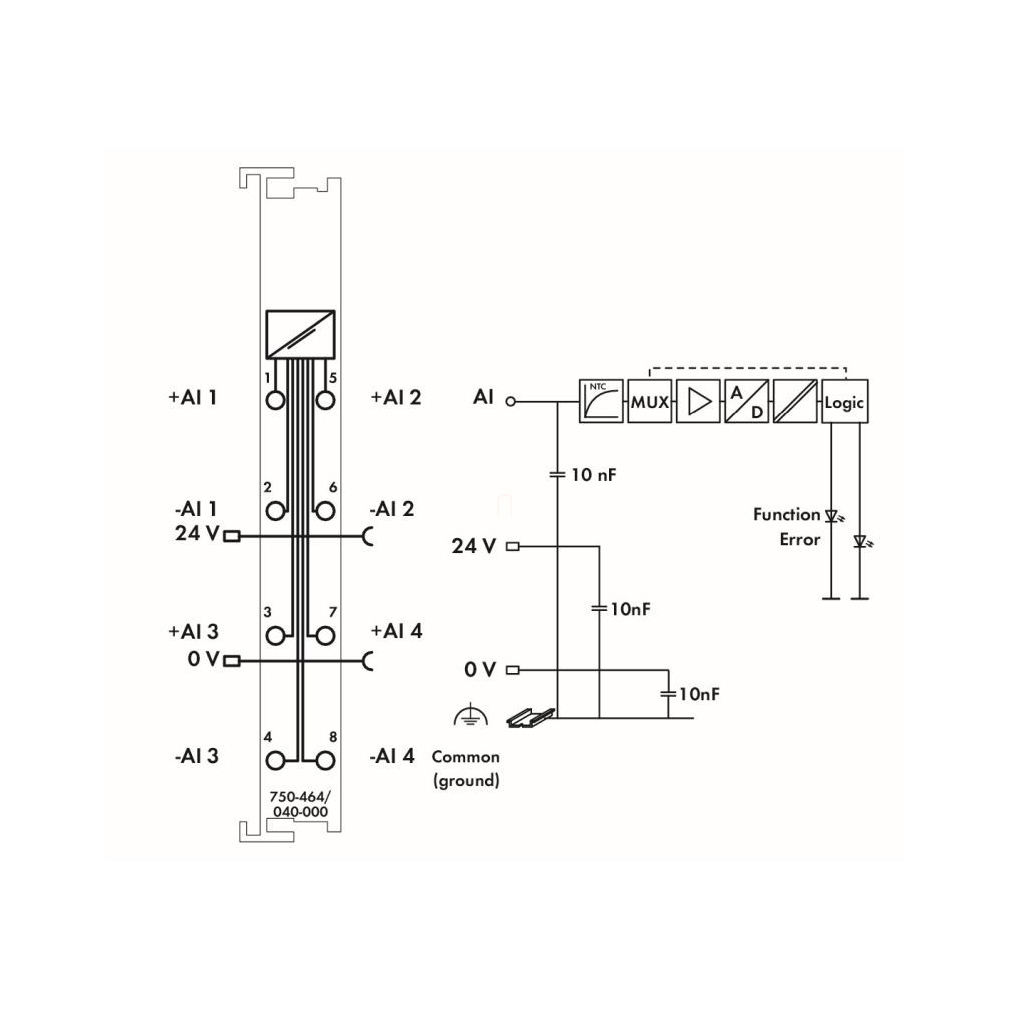

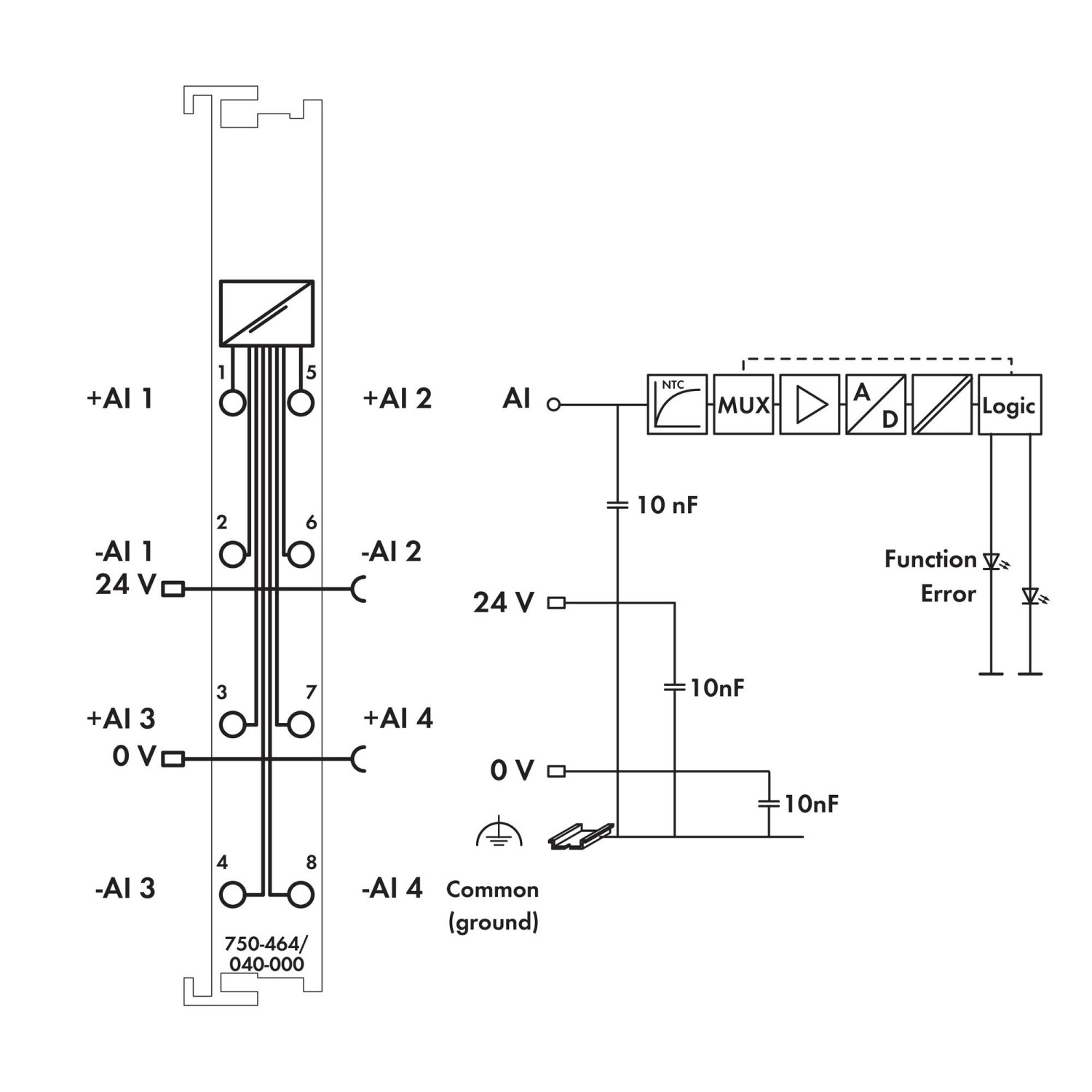

| Belső kapcsolási vázlat kapacitásai | Három 10 nF. |
Villamos biztonság és munkafeltételek
| Képesítés és dokumentáció | A telepítést és üzembe helyezést szakképzett villamos szakember végezheti. A termékhez tartozó teljes rendszer- és termékdokumentációt, valamint a használt buszcsatoló vagy vezérlő útmutatóját is figyelembe kell venni. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, bekötés, hibakeresés és karbantartás előtt válaszd le az összes tápellátást, ellenőrizd a feszültségmentességet, és védd a berendezésrészt a véletlen vagy jogosulatlan újraindítás ellen. |
| Burkolat és épség | A rendszer nyitott készülékekből áll; megfelelő kiegészítő burkolatba kell beépíteni. Sérült készüléket ne helyezz üzembe, a készülékházat ne nyisd ki, a tápsínérintkezőket ne érintsd meg. |
| Jel- és tápvezetékek | A zavarhatások csökkentése érdekében a vezérlő-, jel- és adatvezetékeket különítsd el a tápvezetékektől. A vezetékeket a várható legnagyobb áramra méretezd; a kapocspont önmelegedése a környezeti hőmérséklethez képest további, legfeljebb 25 K felmelegedést okozhat. |
| Potenciálcsoportok | Az XTR és a normál kiviteleket vegyes összeállításban külön terepi potenciálbetápmodulokkal és az adott kivitelhez való külön tápegységekkel külön potenciálcsoportokba kell választani; egy potenciálcsoporton belül ne keverd a két kivitelt. |
| Mérőjel árnyékolása | Árnyékolókapoccsal felszerelt analóg modulhoz kizárólag árnyékolt jelvezetéket használj; a megadott pontosság és zavartűrés így biztosítható a jelvezetéket érő zavarok mellett. |
| Meleg felület | Működés közben a készülékház felmelegedhet; megérintés előtt hagyd lehűlni. A burkolaton belül nem léphető túl a beépített készülékek megengedett környezeti hőmérséklete. |
Kézikönyvi feltételek és eltérő megadások
| Mérési hiba tartományfeltételei | A magyar adatlap szövege „teljes hőmérséklet tartományon kívül”, illetve „határértékes hőmérséklet tartományon túl” kitétellel közöl legfeljebb 1 K és 0,5 K értéket. A kézikönyv 2025.10.30-i melléklete ezeket a teljes tartományra, illetve a korlátozott −30…+120 °C tartományra adja meg. A hibahatár tartományát e két szöveghely megkülönböztetésével kell értelmezni. |
|---|---|
| XTR bekötés hőmérsékleti korlátja | −20 °C alatt az XTR modul működhet, de szerelni, bekötni vagy újracsatlakoztatni tilos; a saját szerelési tartomány −20…+70 °C. |
| XTR kompatibilitás és szűrés | WAGO I/O System750 XTR fejállomásokkal használható. Alállomási mérés- és irányítástechnikai, távvezérlési, vasúti vagy hajózási tanúsítás szerinti működéshez a modulcsoportban 750-624/040-001 túlfeszültség-szűrő vagy 750-626/040-000 betápszűrő szükséges. |
| Konfigurációs eszközök | WAGO-I/O-CHECK: 759-302; CODESYS könyvtár; e!COCKPIT: 2759-0101. A 2026-os kézikönyv az e!COCKPIT cikkszámot megszűntként jelöli. |
Alkalmazási feltételek és eltérő megadások
| XTR szerelési és működési tartomány | Működés −40…+70 °C; szerelés −20…+70 °C. A normál 750-464 0,08 mm² alsó vezetékmérete nem alkalmazható erre a 0,25 mm² alsó határú kivitelre. |
|---|---|
| Hőmérsékletfüggő tápfeszültség | Laboratóriumi környezeti feltétel: −25…+30%; −40…+55 °C-on 24 V, −25…+20%; +55…+70 °C-on 24 V, −25…+10%. Minden hőmérséklet-tartomány alsó határa −27,5%, 15% maradék feszültségingadozással. |
| Magassági feltétel | 0–2000 m hőmérséklet-csökkentés nélkül; 2000–5000 m között 0,5 K/100 m hőmérséklet-csökkentéssel; legfeljebb 5000 m. |
Tanúsítványok és nyilatkozatok
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-AIM750 |
|---|---|
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 22-2208829-PDA |
| LR | Lloyds Register - LR22276776TA |
| PRS | Polski Rejestr Statków - TE/1099/880590/23 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV 17 ATEX 193969X (II 3 G Ex ec IIC T4 Gc) |
| CCC | CNEX CNCA-C23-01 2020312310000214 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 16.0046X (Ex ec IIC T4 Gc) |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX005X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; "Lyuk szélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 11120-22-2; 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; Ólom; Ólom-monoxid; Ólom-szilikát; Perfluor-bután-szulfonsav (PFBS) és sói |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Austria | bab220f3-b49b-441a-8fd7-48e5982bcd23 |
| SCIP; Belgium | a161140f-3c02-4860-8be3-4a918e3e9c76 |
| SCIP; Bulgaria | d91bb5a7-aed1-4363-a08e-c172555b75e5 |
| SCIP; Czech Republic | e4a9f6a4-6f7a-4061-ae2d-3ffdcfa87f5e |
| SCIP; Denmark | 97ac303c-0b68-4a0a-b773-1e0b597ba505 |
| SCIP; Finland | bc8a2508-d83f-494a-9b77-891c17d679d9 |
| SCIP; France | 92c6ffd5-683f-47c9-9303-04f1eb11d07e |
| SCIP; Germany | 4cafb702-c987-4248-97f9-958392ef1696 |
| SCIP; Hungary | acceee52-5fff-42ed-8c7a-5dd17ddcc41f |
| SCIP; Italy | 716885ac-4b76-49bb-b148-de234d459afb |
| SCIP; Netherlands | 97a7ba7b-1381-468f-aad2-ef48b5efe4f1 |
| SCIP; Poland | 46ac5db4-0c81-48de-83e4-8ba05ad159b2 |
| SCIP; Romania | ff97a74b-3b6e-4da5-ad3c-ea4c8bfff58c |
| SCIP; Sweden | 54824380-7890-40fd-8ea7-ca890161656d |
Adatlapi képi jelölések
| Képi megfelelőségi jelölések | PTB0102; DEKRA8505. Az adatlap saját megfelelőségi emblémái mellett szereplő jelölések; a részletes tanúsítványfeltételeket a tanúsítványtáblázat tartalmazza. |
|---|
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen vezetéket fogad?
Tömör és finom elemi szálas rézvezetőből 0,25 … 2,5 mm² / 24 … 14 AWG használható; a csupaszolási hossz 8–9 mm.
Mekkora a szélessége?
12 mm.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-464/040-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
49,21 g/db
Cikkszám
4050821460329
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-464/040-000 2/4 csatornás analóg bemeneti modul, ellenállásmérés, konfigurálható, extrém körülményekhez műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-464/040-000 |
| GTIN / EAN | 4050821460329 |
| Terméktípus | Konfigurálható XTR ellenállásmérő analóg bemeneti modul |
Műszaki, csatlakozási és környezeti adatok
| Analóg bemenetek száma | 4 |
|---|---|
| Csatornák száma összesen (modul) | 4 |
| Jel típusa | Ellenállásmérés; potenciométer állása |
| Jel típusok (konfigurálható) | Igen |
| Szenzor csatlakozás | 4 x (2 vezetékes); 2 x (3 vezetékes) |
| Adat szélesség | 4 (2) x 16 bites adat; 4 (2) x 8 bites vezérlés/állapotjelzés (opcionális) |
| Felbontás (a teljes mérési tartományban) | 0,1 °C |
| Átalakítási idő (ált.) | 320 ms |
| Mérési hiba (25 °C) | ≤ 1 K a teljes hőmérséklet tartományon kívül, ≤ 0,5 K a határértékes hőmérséklet tartományon túl (−30 … +120 °C) |
| Hőmérsékleti együttható | ≤ 20 ppm/K; ált. ≤ 15 ppm/K |
| Pontosság (+25 °C) | ≤ ± 0,2 % a teljes mérési tartományra vonatkozóan; ált.: ≤ ± 0,1 % a teljes mérési tartományra vonatkozóan |
| Mért áram (ált.) | ≤ 350 µA mérési áramkörönként |
| Mérés ismétlésének gyakorisága (standard) | 1,1 s |
| Mérés ismétlésének gyakorisága (2 csatorna/2 vezeték) | 0,63 s |
| Válaszidő (max.) | 4 s |
| Szenzor típusok | Pt100; konfigurálható: Pt200, Pt500, Pt1000 (IEC 751), Ni100, Ni1000 (DIN 43760), Ni120 (Minco), Ni1000 (TK 5000), potenciométer (csak kétcsatornás működés): 10R … 1k2, 10R … 5k0 |
| Hőmérséklet tartomány | −200 … +850 °C (Pt), −60 … +300 °C (Ni 100, Ni 1000), −60 … +250 °C (Ni 1000 TK5000), −80 … +260 °C (Ni 120) |
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
| Energiafogyasztás (5 V rendszerellátás) | 50 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással); A névleges érték csökkenését figyelni kell! |
| Dielektromos szilárdság | 510 VAC/775 VDC; az EN 60870-2-1 szerint |
| Méretezési túlfeszültség | 1 kV |
| Indikátorok | LED (A, E, B, F) zöld: működés AI 1 … AI 4; LED (C, G, D, H) piros: hiba AI 1 … AI 4 |
| Bejövő áthidalók száma | 2 |
| Kimenő áthidalók száma | 2 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Teljesítménycsökkenés | Teljesítménycsökkenés (tápfeszültség): környezet hőmérséklete laboratóriumi körülmények között: (-25 … +30 %); -40 … +55 °C esetén: 24 V (-25 … +20 %); +55 … +70 °C esetén: 24 V (-25 … +10 %); alacsonyabb határérték valamennyi hőmérséklettartomány esetén: −27,5 % (15 % maradék feszültségingadozással) |
| Csatlakozástechnika: bemenetek/kimenetek | 8 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Finom elemi szálas vezeték | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 67,8 mm / 2,669 inch |
| Mélység a DIN kalapsín felső részétől | 60,6 mm / 2,386 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Szín | sötétszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,697 MJ |
| Tömeg | 49,2 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | -40 … +70 °C |
| Környezeti hőmérséklet szereléskor | -20 … +70 °C |
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Működési magasság | hőmérséklet csökkenés nélkül: 0 … 2000 m; hőmérséklet csökkenéssel: 2000 … 5000 m (0,5K/100 m); 5000 m (max.) |
| Rögzítési pozíció | Vízszintesen balra és felfelé; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Relatív páratartalom (kondenzációval) | Rövid ideig tartó kondenzáció a 3K7/IEC EN 60721-3-3 és az E-DIN 40046-721-3 besorolás szerint (kivéve nagyon szeles környezetben, ahol víz és jég alakulhat ki) |
| Rezgésállóság | az IEC 60068-2-6 szerint (gyorsulás: 5g), EN 60870-2-2, IEC 60721-3-1, -3, EN 50155; EN 61373 |
| Ütésállóság | az IEC 60068-2-27 (15g/11 ms/fél szinusz/1000 ütés; 25g/6 ms/1000 ütés), az EN 50155 és az EN 61373 szerint |
| Korrózióállóság | Védőbevonat: igen; EN/IEC60068-2-60: 4. módszer; ISA S71.04: G3, A csoport |
| EMC zavartűrés | EN 61000-6-1, -2; EN 61131-2; hajózási tanúsítványok; EN 50121-3-2; EN 50121-4, -5; EN 60255-26; EN 60870-2-1; EN 61850-3; IEC 61000-6-5; IEEE 1613; VDEW: 1994 szerint |
| EMC zavarkibocsátás | EN 61000-6-3, -4, EN 61131-2, EN 60255-26, hajózási tanúsítványok, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés
| Működési leírás | Pt és Ni ellenállás-hőmérőket, illetve kétcsatornás módban potenciométereket fogad. Az XTR kivitel működési tartománya −40…+70 °C; a szerelésre, a tápfeszültségre és a nagyobb tengerszint feletti magasságra külön feltételek vonatkoznak. |
|---|---|
| Konfigurálás a bevezető szerint | A magyar bevezető WAGO-I/O-CHECK vagy GSD-fájl használatát nevezi meg; a műszaki táblázat és a változatspecifikus kézikönyv további konfigurációs eszközöket sorol fel. |
Saját bekötés, kapocskiosztás és feltételek
| Négy csatorna, kétvezetékes mód | 1/2: 1. érzékelő +R/−R; 5/6: 2. érzékelő +R/−R; 3/4: 3. érzékelő +R/−R; 7/8: 4. érzékelő +R/−R. |
|---|---|
| Két csatorna, háromvezetékes mód | 1: 1. érzékelő +R; 2: RL; 4: −R. 5: 2. érzékelő +R; 6: RL; 8: −R. A 3. és 7. kapocs nincs használatban. |
| Két csatorna, kétvezetékes mód | 1/4: 1. érzékelő +R/−R; 5/8: 2. érzékelő +R/−R. A 2., 3., 6. és 7. kapocs nincs használatban. |
| Négycsatornás korlátozás | Potenciométeres mérés és közvetlen ellenállásmérési mód nem használható négycsatornás üzemben; az ellenállás-hőmérő érzékelők csatlakoztatása ettől külön funkció. |
| Négycsatornás mérési sorrend és szabad csatornák | Mérési sorrend: 1., 3., 2., 4. csatorna. Az 1. és 3., illetve a 2. és 4. csatorna közös mérőáramkört alkot; négycsatornás módban egy áramkör mindkét csatornáját be kell kötni, vagy a nem használt csatornára 0 Ω…5 kΩ ellenállást kell csatlakoztatni. |
| Kétcsatornás vegyes bekötés | A két- és háromvezetékes kapcsolat csatornánként választható, ezért a két csatornán ezek kombinálhatók. |
| Kézikönyv alkalmazhatósága | Hardververzió 02-től; firmware-verzió 01.01.61(07)-től. |
| Előző komponens | A két késes tápsínérintkező befogadásához az előző komponensen legalább két nyitott horony szükséges. |
| Belső kapcsolási vázlat kapacitásai | Három 10 nF. |
Villamos biztonság és munkafeltételek
| Képesítés és dokumentáció | A telepítést és üzembe helyezést szakképzett villamos szakember végezheti. A termékhez tartozó teljes rendszer- és termékdokumentációt, valamint a használt buszcsatoló vagy vezérlő útmutatóját is figyelembe kell venni. |
|---|---|
| Feszültségmentes munkavégzés | Szerelés, bekötés, hibakeresés és karbantartás előtt válaszd le az összes tápellátást, ellenőrizd a feszültségmentességet, és védd a berendezésrészt a véletlen vagy jogosulatlan újraindítás ellen. |
| Burkolat és épség | A rendszer nyitott készülékekből áll; megfelelő kiegészítő burkolatba kell beépíteni. Sérült készüléket ne helyezz üzembe, a készülékházat ne nyisd ki, a tápsínérintkezőket ne érintsd meg. |
| Jel- és tápvezetékek | A zavarhatások csökkentése érdekében a vezérlő-, jel- és adatvezetékeket különítsd el a tápvezetékektől. A vezetékeket a várható legnagyobb áramra méretezd; a kapocspont önmelegedése a környezeti hőmérséklethez képest további, legfeljebb 25 K felmelegedést okozhat. |
| Potenciálcsoportok | Az XTR és a normál kiviteleket vegyes összeállításban külön terepi potenciálbetápmodulokkal és az adott kivitelhez való külön tápegységekkel külön potenciálcsoportokba kell választani; egy potenciálcsoporton belül ne keverd a két kivitelt. |
| Mérőjel árnyékolása | Árnyékolókapoccsal felszerelt analóg modulhoz kizárólag árnyékolt jelvezetéket használj; a megadott pontosság és zavartűrés így biztosítható a jelvezetéket érő zavarok mellett. |
| Meleg felület | Működés közben a készülékház felmelegedhet; megérintés előtt hagyd lehűlni. A burkolaton belül nem léphető túl a beépített készülékek megengedett környezeti hőmérséklete. |
Kézikönyvi feltételek és eltérő megadások
| Mérési hiba tartományfeltételei | A magyar adatlap szövege „teljes hőmérséklet tartományon kívül”, illetve „határértékes hőmérséklet tartományon túl” kitétellel közöl legfeljebb 1 K és 0,5 K értéket. A kézikönyv 2025.10.30-i melléklete ezeket a teljes tartományra, illetve a korlátozott −30…+120 °C tartományra adja meg. A hibahatár tartományát e két szöveghely megkülönböztetésével kell értelmezni. |
|---|---|
| XTR bekötés hőmérsékleti korlátja | −20 °C alatt az XTR modul működhet, de szerelni, bekötni vagy újracsatlakoztatni tilos; a saját szerelési tartomány −20…+70 °C. |
| XTR kompatibilitás és szűrés | WAGO I/O System750 XTR fejállomásokkal használható. Alállomási mérés- és irányítástechnikai, távvezérlési, vasúti vagy hajózási tanúsítás szerinti működéshez a modulcsoportban 750-624/040-001 túlfeszültség-szűrő vagy 750-626/040-000 betápszűrő szükséges. |
| Konfigurációs eszközök | WAGO-I/O-CHECK: 759-302; CODESYS könyvtár; e!COCKPIT: 2759-0101. A 2026-os kézikönyv az e!COCKPIT cikkszámot megszűntként jelöli. |
Alkalmazási feltételek és eltérő megadások
| XTR szerelési és működési tartomány | Működés −40…+70 °C; szerelés −20…+70 °C. A normál 750-464 0,08 mm² alsó vezetékmérete nem alkalmazható erre a 0,25 mm² alsó határú kivitelre. |
|---|---|
| Hőmérsékletfüggő tápfeszültség | Laboratóriumi környezeti feltétel: −25…+30%; −40…+55 °C-on 24 V, −25…+20%; +55…+70 °C-on 24 V, −25…+10%. Minden hőmérséklet-tartomány alsó határa −27,5%, 15% maradék feszültségingadozással. |
| Magassági feltétel | 0–2000 m hőmérséklet-csökkentés nélkül; 2000–5000 m között 0,5 K/100 m hőmérséklet-csökkentéssel; legfeljebb 5000 m. |
Tanúsítványok és nyilatkozatok
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-AIM750 |
|---|---|
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 22-2208829-PDA |
| LR | Lloyds Register - LR22276776TA |
| PRS | Polski Rejestr Statków - TE/1099/880590/23 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV 17 ATEX 193969X (II 3 G Ex ec IIC T4 Gc) |
| CCC | CNEX CNCA-C23-01 2020312310000214 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 16.0046X (Ex ec IIC T4 Gc) |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX005X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; "Lyuk szélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE |
|---|---|
| Vámtarifaszám | 85437090990 |
| Termékcsoport | 15 (I/O-rendszer) |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 9.0 | 27-24-26-01 |
| ETIM 9.0 | EC001596 |
| ETIM 10.0 | EC001596 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 11120-22-2; 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; Ólom; Ólom-monoxid; Ólom-szilikát; Perfluor-bután-szulfonsav (PFBS) és sói |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Austria | bab220f3-b49b-441a-8fd7-48e5982bcd23 |
| SCIP; Belgium | a161140f-3c02-4860-8be3-4a918e3e9c76 |
| SCIP; Bulgaria | d91bb5a7-aed1-4363-a08e-c172555b75e5 |
| SCIP; Czech Republic | e4a9f6a4-6f7a-4061-ae2d-3ffdcfa87f5e |
| SCIP; Denmark | 97ac303c-0b68-4a0a-b773-1e0b597ba505 |
| SCIP; Finland | bc8a2508-d83f-494a-9b77-891c17d679d9 |
| SCIP; France | 92c6ffd5-683f-47c9-9303-04f1eb11d07e |
| SCIP; Germany | 4cafb702-c987-4248-97f9-958392ef1696 |
| SCIP; Hungary | acceee52-5fff-42ed-8c7a-5dd17ddcc41f |
| SCIP; Italy | 716885ac-4b76-49bb-b148-de234d459afb |
| SCIP; Netherlands | 97a7ba7b-1381-468f-aad2-ef48b5efe4f1 |
| SCIP; Poland | 46ac5db4-0c81-48de-83e4-8ba05ad159b2 |
| SCIP; Romania | ff97a74b-3b6e-4da5-ad3c-ea4c8bfff58c |
| SCIP; Sweden | 54824380-7890-40fd-8ea7-ca890161656d |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlapi képi jelölések
| Képi megfelelőségi jelölések | PTB0102; DEKRA8505. Az adatlap saját megfelelőségi emblémái mellett szereplő jelölések; a részletes tanúsítványfeltételeket a tanúsítványtáblázat tartalmazza. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-464/040-000 2/4 csatornás analóg bemeneti modul, ellenállásmérés, konfigurálható, extrém körülményekhez használati útmutató
Biztonság és munkakezdés
A telepítést és üzembe helyezést szakképzett villamos szakember végezheti. A termékhez tartozó teljes rendszer- és termékdokumentációt, valamint a használt buszcsatoló vagy vezérlő útmutatóját is figyelembe kell venni.
Szerelés, bekötés, hibakeresés és karbantartás előtt válaszd le az összes tápellátást, ellenőrizd a feszültségmentességet, és védd a berendezésrészt a véletlen vagy jogosulatlan újraindítás ellen.
A rendszer nyitott készülékekből áll; megfelelő kiegészítő burkolatba kell beépíteni. Sérült készüléket ne helyezz üzembe, a készülékházat ne nyisd ki, a tápsínérintkezőket ne érintsd meg.
A zavarhatások csökkentése érdekében a vezérlő-, jel- és adatvezetékeket különítsd el a tápvezetékektől. A vezetékeket a várható legnagyobb áramra méretezd; a kapocspont önmelegedése a környezeti hőmérséklethez képest további, legfeljebb 25 K felmelegedést okozhat.
Az XTR és a normál kiviteleket vegyes összeállításban külön terepi potenciálbetápmodulokkal és az adott kivitelhez való külön tápegységekkel külön potenciálcsoportokba kell választani; egy potenciálcsoporton belül ne keverd a két kivitelt.
Árnyékolókapoccsal felszerelt analóg modulhoz kizárólag árnyékolt jelvezetéket használj; a megadott pontosság és zavartűrés így biztosítható a jelvezetéket érő zavarok mellett.
Működés közben a készülékház felmelegedhet; megérintés előtt hagyd lehűlni. A burkolaton belül nem léphető túl a beépített készülékek megengedett környezeti hőmérséklete.
Saját vezeték és csupaszolás
Tömör és finom elemi szálas rézvezetőből 0,25 … 2,5 mm² / 24 … 14 AWG használható. A csupaszolási hossz 8–9 mm /0,31–0,35 inch. A CAGE CLAMP kapcsot működtetőszerszámmal kell nyitni; ez a kivitel nem Push-in csatlakozás.
Vezeték csatlakoztatása CAGE CLAMP kapocsba
A jelenlegi rendszerkézikönyv általános előírása szerint egy kapocspontba egy vezetőt csatlakoztass.
1
A működtetőszerszámot egyenesen vezesd a bekötési pont fölötti téglalap alakú nyílásba a kapocs nyitásához.
2
A vezetéket told a megfelelő kerek csatlakozónyílásba.
3
Húzd ki a működtetőszerszámot; a kapocs ekkor rögzíti a vezetéket.
Kapocskiosztás és kapcsolási mód
| Négy csatorna, kétvezetékes mód | 1/2: 1. érzékelő +R/−R; 5/6: 2. érzékelő +R/−R; 3/4: 3. érzékelő +R/−R; 7/8: 4. érzékelő +R/−R. |
|---|---|
| Két csatorna, háromvezetékes mód | 1: 1. érzékelő +R; 2: RL; 4: −R. 5: 2. érzékelő +R; 6: RL; 8: −R. A 3. és 7. kapocs nincs használatban. |
| Két csatorna, kétvezetékes mód | 1/4: 1. érzékelő +R/−R; 5/8: 2. érzékelő +R/−R. A 2., 3., 6. és 7. kapocs nincs használatban. |
| Négycsatornás korlátozás | Potenciométeres mérés és közvetlen ellenállásmérési mód nem használható négycsatornás üzemben; az ellenállás-hőmérő érzékelők csatlakoztatása ettől külön funkció. |
| Négycsatornás mérési sorrend és szabad csatornák | Mérési sorrend: 1., 3., 2., 4. csatorna. Az 1. és 3., illetve a 2. és 4. csatorna közös mérőáramkört alkot; négycsatornás módban egy áramkör mindkét csatornáját be kell kötni, vagy a nem használt csatornára 0 Ω…5 kΩ ellenállást kell csatlakoztatni. |
| Kétcsatornás vegyes bekötés | A két- és háromvezetékes kapcsolat csatornánként választható, ezért a két csatornán ezek kombinálhatók. |
| Kézikönyv alkalmazhatósága | Hardververzió 02-től; firmware-verzió 01.01.61(07)-től. |
| Előző komponens | A két késes tápsínérintkező befogadásához az előző komponensen legalább két nyitott horony szükséges. |
| Belső kapcsolási vázlat kapacitásai | Három 10 nF. |
A változatra érvényes feltételek
| Mérési hiba tartományfeltételei | A magyar adatlap szövege „teljes hőmérséklet tartományon kívül”, illetve „határértékes hőmérséklet tartományon túl” kitétellel közöl legfeljebb 1 K és 0,5 K értéket. A kézikönyv 2025.10.30-i melléklete ezeket a teljes tartományra, illetve a korlátozott −30…+120 °C tartományra adja meg. A hibahatár tartományát e két szöveghely megkülönböztetésével kell értelmezni. |
|---|---|
| XTR bekötés hőmérsékleti korlátja | −20 °C alatt az XTR modul működhet, de szerelni, bekötni vagy újracsatlakoztatni tilos; a saját szerelési tartomány −20…+70 °C. |
| XTR kompatibilitás és szűrés | WAGO I/O System750 XTR fejállomásokkal használható. Alállomási mérés- és irányítástechnikai, távvezérlési, vasúti vagy hajózási tanúsítás szerinti működéshez a modulcsoportban 750-624/040-001 túlfeszültség-szűrő vagy 750-626/040-000 betápszűrő szükséges. |
| Konfigurációs eszközök | WAGO-I/O-CHECK: 759-302; CODESYS könyvtár; e!COCKPIT: 2759-0101. A 2026-os kézikönyv az e!COCKPIT cikkszámot megszűntként jelöli. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
