Wago 750-454 2 csatornás analóg bemeneti modul, 4–20 mA, differenciálbemenet
RRP:178 775 Ft
176 988 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
154 149 Ft
nettó 121 377 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez az analóg bemeneti modul a szabványos 4–20 mA-es jeleket dolgozza fel. A bemeneti jel elektromosan leválasztott, és 12 bites pontossággal továbbítódik. A belső rendszer tápegysége látja el a modul villamos megtáplálását. A modul bemeneti csatornái differenciál bemenetek. Az árnyékolás közvetlenül a DIN kalapsínhez csatlakozik.
A Wago 750-454 két differenciális analóg bemenettel dolgozza fel a 4–20 mA DC áramjeleket. A 12 bites felbontáshoz jellemzően 2 ms átalakítási idő tartozik. A 12 mm széles, nyolc CAGE CLAMP csatlakozással készült modult a belső rendszerellátás táplálja; az árnyékolás közvetlenül a DIN-sínhez kapcsolódik.
Mérési és villamos adatok
| Analóg bemenetek / összes modulcsatorna | 2 / 2 |
|---|---|
| Jeltípus és tartomány | Áramerősség; 4–20 mA DC |
| Szenzorcsatlakozás | 2 × 2 vezetékes |
| Bemeneti feszültség, maximum | 35 V |
| Jelkarakterisztika | Differenciális |
| Felbontás | 12 bit |
| Adatszélesség | 2 × 16 bites adat; opcionálisan 2 × 8 bites vezérlés/státusz |
| Bemeneti ellenállás, maximum | 220 Ω |
| Átalakítási idő, jellemző | 2 ms |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba, legnagyobb eltérés | A felső tartománybeli érték 0,2%-a |
| Hőmérsékleti hiba, maximum | A felső mérési tartomány értékének 0,01%/K értéke |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| Fogyasztás az 5 V-os rendszerellátásból | 70 mA |
| Rendszer/terep szigetelése | 500 V |
| Zöld A/C LED | AI1 és AI2 működése |
| Piros B/D LED | AI1 és AI2 hibája |
Működés és rajzi kapcsolatok
| Bemeneti jel | Villamosan leválasztott jel; 12 bites továbbítás. |
|---|---|
| Modul tápellátása | A belső rendszerellátásból |
| Árnyékolás | Közvetlenül a DIN-sínhez csatlakozik. |

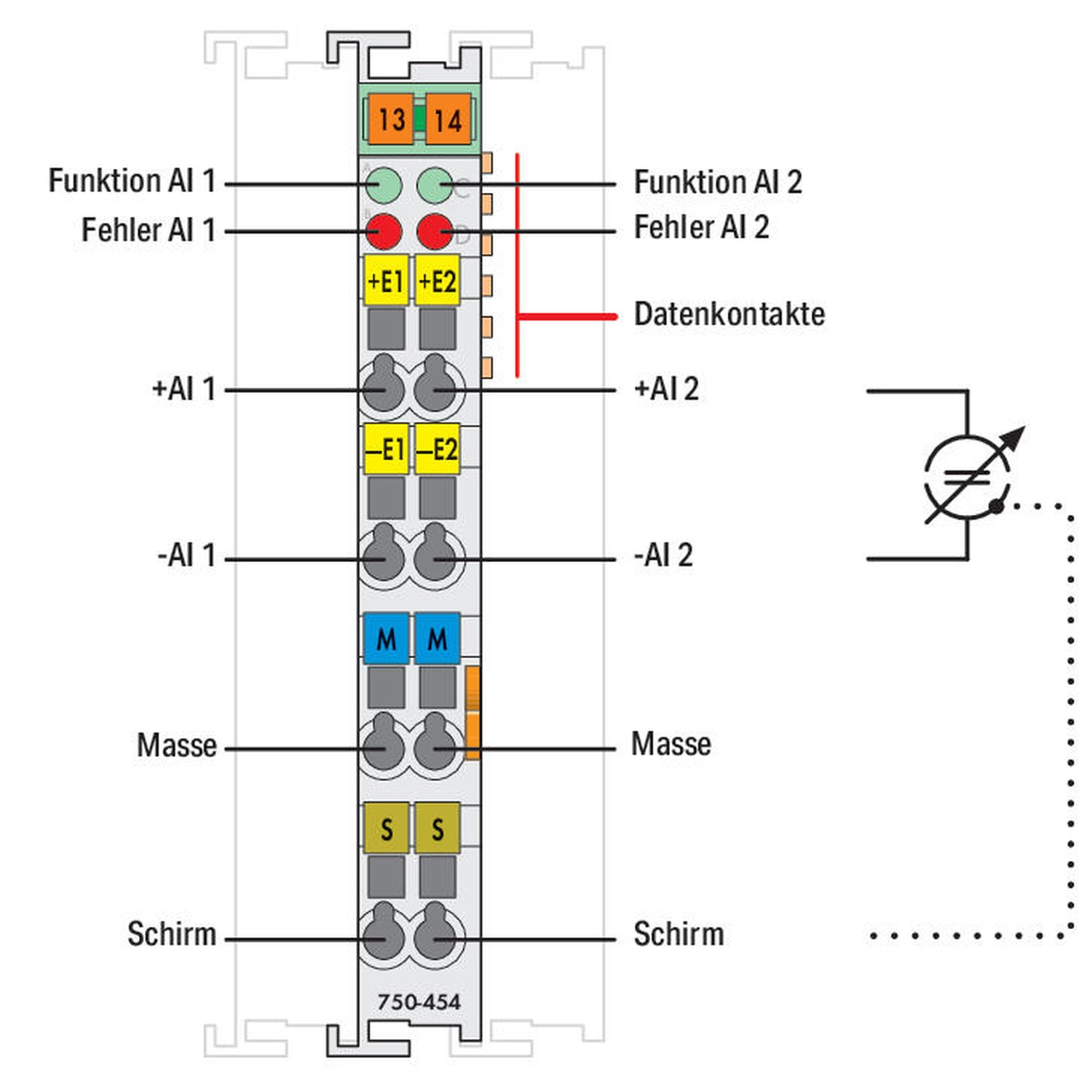

| Első csatorna kapocskiosztása | 1: +AI1; 2: −AI1; 3: közös GND; 4: árnyékolás |
| Második csatorna kapocskiosztása | 5: +AI2; 6: −AI2; 7: közös GND; 8: árnyékolás |
| Közös pontok | A 3/7 GND pontok közösek; a 4/8 árnyékolás közös és a DIN-sínhez kapcsolódik. |

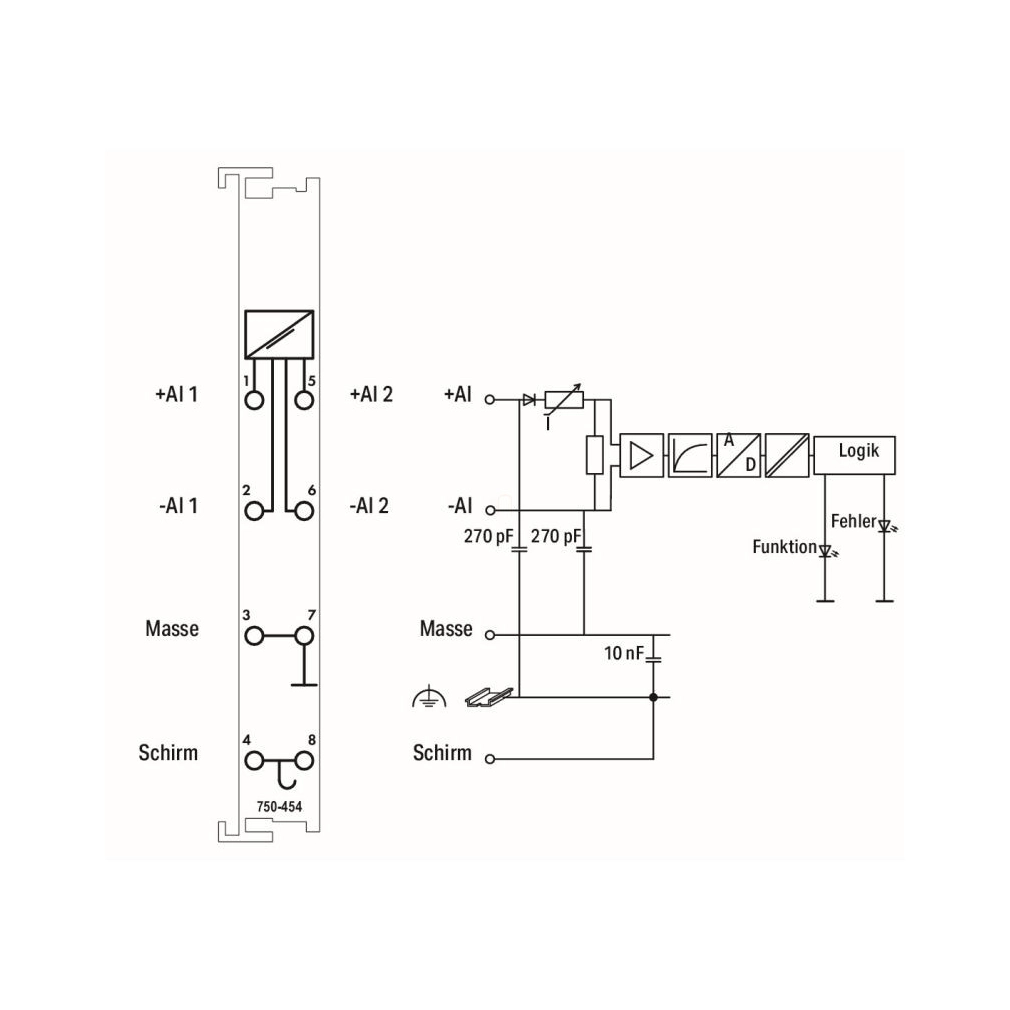

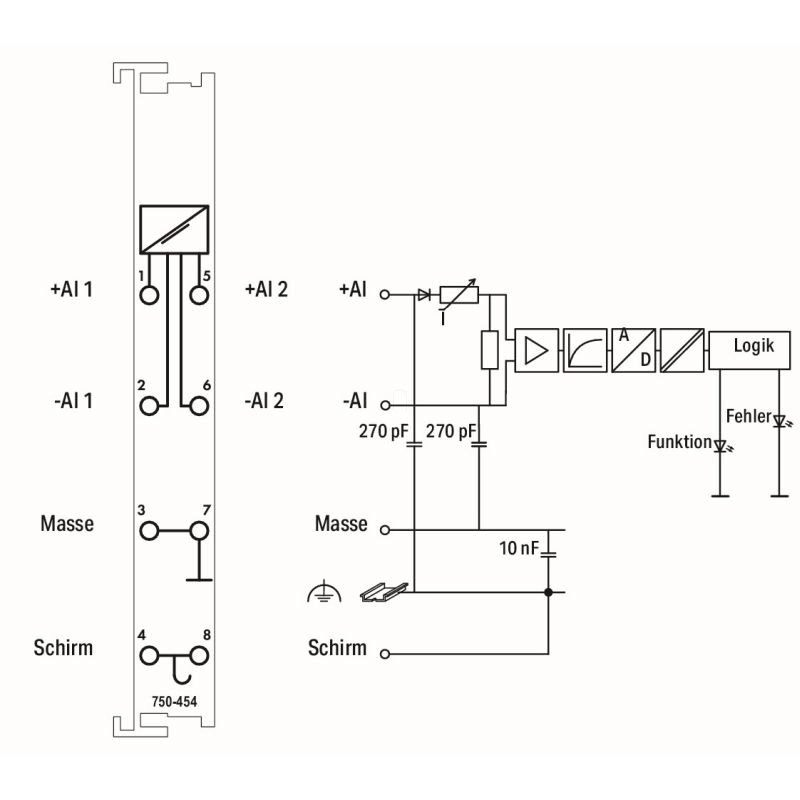

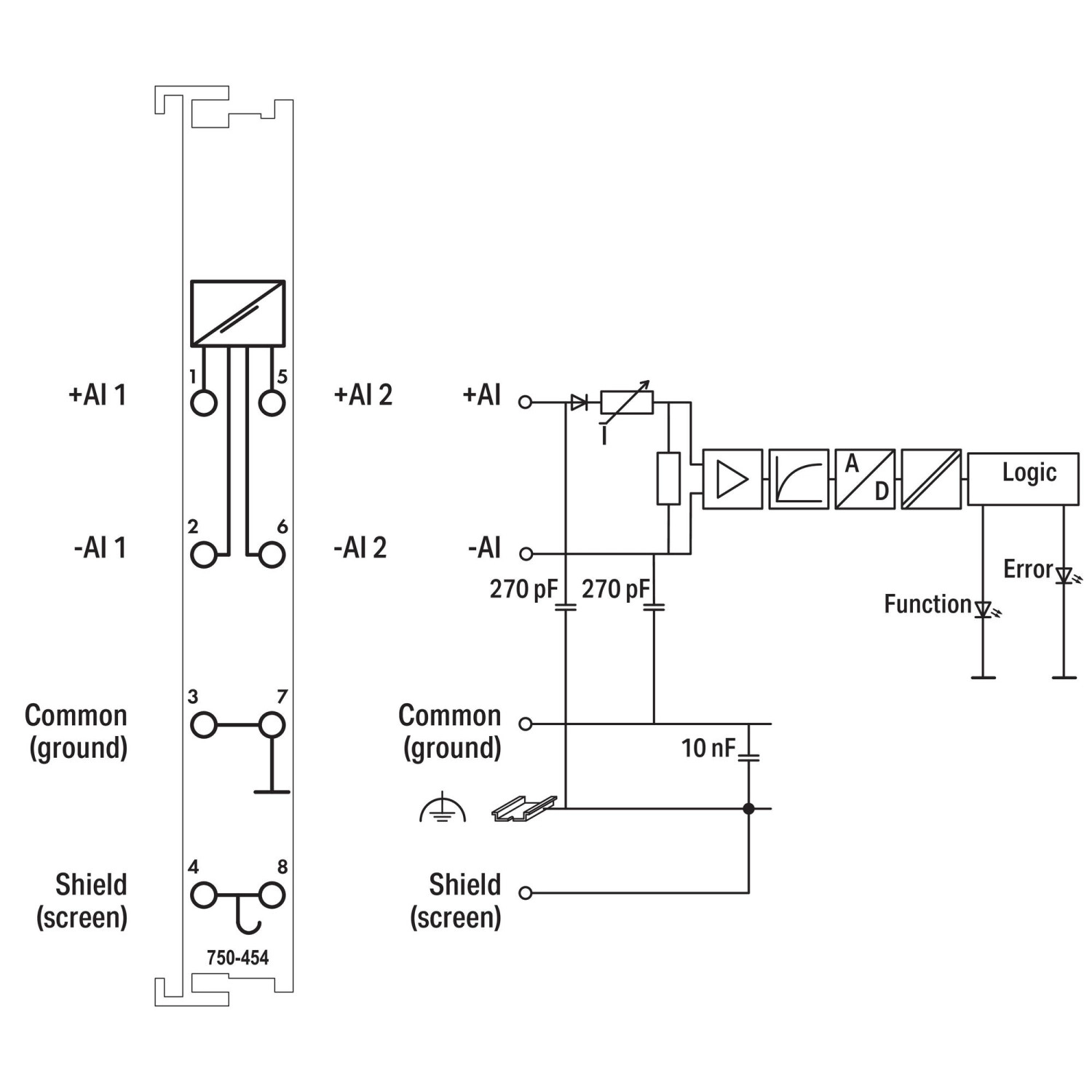

| Belső kapcsolási rajz | A +AI és −AI ágakhoz 270 pF, a közös pont és az árnyékolás között 10 nF tartozik; erősítő, szűrés, A/D és logika szerepel a rajzon. |

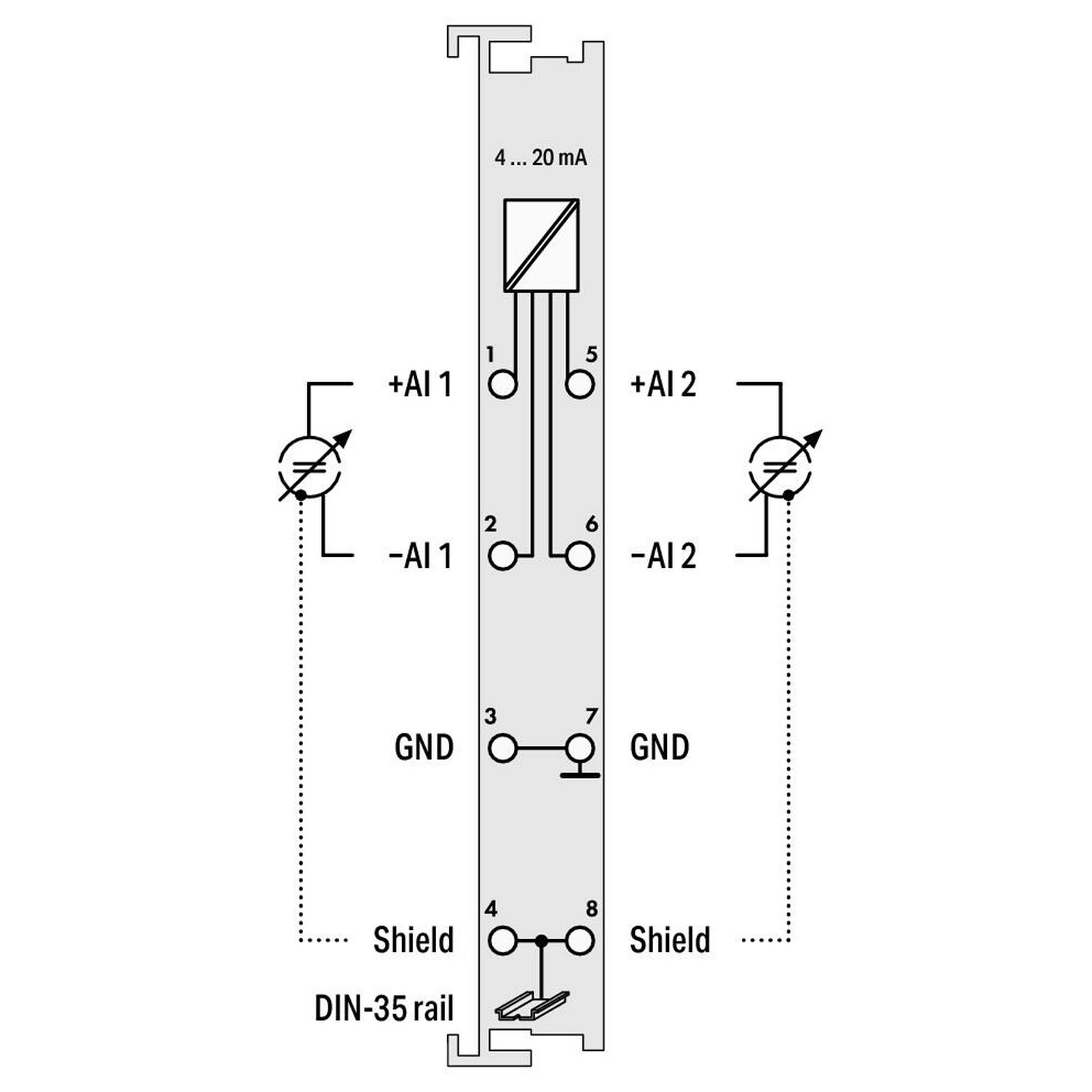

| Bekötési példa | A két jel a saját +AI/−AI pontpár közé csatlakozik, árnyékolása a 4/8 pontra vezetve. A GND és árnyékolás eltérő pontok. |
Jeltípus megadásának eltérése
| Bevezető és műszaki táblázat | A magyar bevezető „4–20 V-os” jelet ír, miközben a cím és a saját műszaki táblázat 4–20 mA DC áramjelet ad meg. A modul saját mérési adataként a 4–20 mA tartomány szerepel; a 35 V adat a legnagyobb bemeneti feszültség, nem a mérési tartomány. |
|---|
Csatlakozás és kialakítás
| Csatlakozás | 8 × CAGE CLAMP; bemenetek/kimenetek |
|---|---|
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN-sín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés | DIN35-sín |
| Vezetékes interfész | Rögzített |
| Szín | Világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,933 MJ |
| Tömeg | 49,8 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0…+55 °C |
|---|---|
| Tárolási hőmérséklet | −40…+85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 |
| Működési magasság | 0–2000 m / 0–6562 láb |
| Rögzítési pozíciók | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2 és hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-4 és hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 |
| Megengedett H₂S-koncentráció | 10 ppm, 75% relatív páratartalom mellett |
| Megengedett SO₂-koncentráció | 25 ppm, 75% relatív páratartalom mellett |
Tanúsítványok és nyilatkozatok
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2,Clause3 | MSIP-REM-W43-AIM750 |
| UL508; normál környezet | E175199 |
| EU / UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 13453/E0 BV |
| DNV; DNV-CG-0339,Aug.2021 | TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX; EN60079-0 | TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| CCCEx; CNCA-C23-01 | 2020312310000213; Ex ec IIC T4 Gc |
| IECEx; IEC60079-0 | IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| INMETRO; IEC60079-0 | TÜV12.1297X |
| UKEx; EN60079-0 | UKCA_WAGO22UKEX003X_ec |
| UL121201; veszélyes környezet | E198726 |
| Tanúsítási piktogramok feliratai | PTB0102; TÜV Rheinland OCP0004; DEKRA8505 / UKEX. A piktogramok feliratai nem további termékminősítések. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; ólom; ólom-monoxid. A két felsorolás nem soronként párosított táblázat. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(c)-I |
| SCIP; Ausztria | 1589eb06-3c9b-4b2a-9a0e-406c4454ba2e |
| SCIP; Belgium | fa924dcf-cb4b-4cdb-ac35-5e702e51c59d |
| SCIP; Bulgária | 315379c7-bd29-4aad-a745-f5874086fee5 |
| SCIP; Cseh Köztársaság | db96cd62-4e69-4788-a156-302cbc752581 |
| SCIP; Dánia | f07fa11a-38ff-4450-a9f5-152ef5d7af19 |
| SCIP; Finnország | dc7be163-05be-475c-a971-585e300cf22b |
| SCIP; Franciaország | 75be9dcb-37dd-4d89-a069-38e3b6b5e644 |
| SCIP; Németország | 034c0612-dfd3-4fca-97ce-58647c7ff2dd |
| SCIP; Magyarország | 7d105789-a273-4d9a-9550-cec3e352ebc3 |
| SCIP; Olaszország | 6097cd19-738c-4de5-9308-2e2227ad40e3 |
| SCIP; Hollandia | 7a0c925b-cdf3-4cf0-bb75-7c8bfa9c77d5 |
| SCIP; Lengyelország | 1d1f1fed-eae9-4ff8-b318-b885ec086467 |
| SCIP; Románia | 47272d0a-b3f2-46f0-a2ec-52a518c6786f |
| SCIP; Svédország | 90a55879-0afb-49d3-a230-b02a129ba1b0 |
Gyártói szerelési feltételek
| Adatérintkezők | 6 öntisztuló aranyozott rugóérintkező; belső kommunikáció és rendszerellátás |
|---|---|
| Csatoló alkalmazhatósága | A 750-rendszer csatolói/vezérlőihez; a kézikönyv a 750-320, 750-323, 750-324 és 750-327 economy típusokat kizárja. |
| Zöld A/C LED kikapcsolva | Nincs üzemkész állapot, vagy hiányzik/zavart a belső buszkommunikáció. |
| Zöld A/C LED bekapcsolva | Üzemkész állapot és hibamentes belső buszkommunikáció |
| Kapcsonkénti vezetékszám alapszabálya | Egy vezeték CAGE CLAMP csatlakozásonként; több vezető közös pontjához előzetes külső elosztás szükséges. |
| Kizárólag elkerülhetetlen közös bekötés érvéghüvelyes kivétele | 2 × 0,5 mm² vezető együttes bekötéséhez 8 mm hosszú, legfeljebb 1 mm² névleges keresztmetszetű érvéghüvely; a gyártói példa 216-103 vagy azonos tulajdonságú termék. |
| Tisztítás megengedett módja | Szennyezett érintkezőkhöz olajmentes sűrített levegő vagy etil-alkohol és bőr törlőkendő; kontaktspray használata tilos. |
| Környezeti különleges feltételek | Por, maró gőzök/gázok vagy ionizáló sugárzás esetén további védelmi intézkedések szükségesek. |
| További terepi tápellátás | A következő I/O-modulok terepi tápellátásához tápmodul szükséges. |
| Piros B/D LED | Kikapcsolva normál üzem; pirosan mérési tartomány feletti/alatti érték vagy vezetékszakadás. |
| Jelátalakító ellátása | A kézikönyv külső jelátalakító-tápellátást követel meg; a modul nem jelátalakító-tápegység. |
| Kapcsolási mód eltérő elnevezése | A magyar táblázat 2 × 2 vezetékes mérési csatlakozást ad meg. Az angol kézikönyv négyvezetékes, külső jelátalakító-táplálást igénylő differenciális megoldásnak nevezi. A két mérővezeték és a külső tápellátás külön feltétel. |
Kiadási és értelmezési feltételek
| Mérettengelyek és tömeg eltérő kiadásban | A magyar adat 49,8 g, 100 mm magasság, 69,8 mm mélység és 62,6 mm sín feletti mélység. Az EN V1.2.0 kb. 51 g-ot, 64 mm sín feletti magasságot és 100 mm mélységet közöl. A tengelynevek nem cserélhetők fel. |
|---|---|
| Tárolási hőmérséklet és külön változat | A magyar adat −40…+85 °C; az EN normál változatra −25…+85 °C-ot közöl. A /025 külön változat −20…+60 °C működési tartománya nem ennek az alapváltozatnak az adata. |
| Páratartalom és szennyezőanyag-feltétel | A magyar 95% kondenzáció nélküli páratartalmat, a 10 ppm H₂S / 25 ppm SO₂ értékekhez 75% páratartalmat ad meg. Az EN 5–95%-ot és 75%-nál kisebb szennyezőanyag-feltételt közöl. |
| Bemeneti ellenállás és hibahatár | A magyar bemeneti ellenállás legfeljebb 220 Ω; az EN jellemzően 220 Ω-nál kisebb értéket közöl 20 mA-nél. Az EN mérési hibája legfeljebb ±0,2%, hőmérsékleti együtthatója szigorúan kisebb mint ±0,01%/K; a magyar hibahatárok 0,2% és 0,01%/K. |
| Legnagyobb bemeneti feszültség | A magyar 35 V adatot az EN legnagyobb közös módusú feszültségként nevezi meg; ez nem a 4–20 mA mérési tartomány helyettesítője. |
| Robbanásvédelmi kiadások | A régi kézikönyv Ex nA/Ex d/Ex tc tanúsításai eltérnek az aktuális magyar Ex ec adatoktól; aktuális beépítési feltételekhez a konkrét érvényes dokumentáció szükséges. |
| Hajózási kiadások | A régi kézikönyv GL/NKK adatokat is felsorol; a jelenlegi saját tanúsítványok szerepelnek, a konkrét típus érvényes tanúsítványai szerint. |
| Csupaszolási hossz | A magyar 8–9 mm / 0,31–0,35 inch és az EN 8–9 mm / 0,33 inch milliméteres tartománya azonos. |
Saját normál folyamatadatok
| Folyamatkép és státusz | A státuszbájt kiolvasása terepibusz-/csatolófüggő; a WAGO-I/O-CHECK a csatoló szervizportján keresztül kiolvashatja. A pontos folyamatkép a használt csatoló/vezérlő dokumentációja szerint alakul. |
|---|---|
| Adatszó | 16 bites mérési szó: 0. bemeneti bájt alacsony, 1. magas; 12 bites adat a B3…B14 biteken. B0…B2 státuszinformáció. |
| Státusz működése | Tartomány felett B0=1; tartomány alatt vagy vezetékszakadáskor B0=B1=1. |
| Hibaállapot holtsávja | Δ = 0,1–2,0 mA. A hibatáblázat nyers kódjai nem bővítik a 4–20 mA névleges mérési tartományt. |
| Más változatok | A /000-002, /000-003, /025-003 és /000-200 saját skálázása, kibővített tartománya vagy S5-formátuma nem az alapváltozat adata. |
| Negatív áram | A gyári táblázat szerint a fordított feszültség elleni védelem miatt nem lehetséges. |
| 4−Δ mA alatt | Bináris: 0000.0000.0000.0011; hexadecimális: 0x0003; decimális: 3; státuszbájt: 0x41; hibajelző LED bekapcsolva. |
| 4 mA alatt | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 4 mA | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 6 mA | Bináris: 0001.0000.0000.0000; hexadecimális: 0x1000; decimális: 4096; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 8 mA | Bináris: 0010.0000.0000.0000; hexadecimális: 0x2000; decimális: 8192; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 10 mA | Bináris: 0011.0000.0000.0000; hexadecimális: 0x3000; decimális: 12288; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 12 mA | Bináris: 0100.0000.0000.0000; hexadecimális: 0x4000; decimális: 16384; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 14 mA | Bináris: 0101.0000.0000.0000; hexadecimális: 0x5000; decimális: 20480; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 16 mA | Bináris: 0110.0000.0000.0000; hexadecimális: 0x6000; decimális: 24576; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 18 mA | Bináris: 0111.0000.0000.0000; hexadecimális: 0x7000; decimális: 28672; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 20 mA | Bináris: 0111.1111.1111.1000; hexadecimális: 0x7FF8; decimális: 32760; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 20 mA felett | Bináris: 0111.1111.1111.1001; hexadecimális: 0x7FF9; decimális: 32761; státuszbájt: 0x42; hibajelző LED kikapcsolva. |
| 20+Δ mA felett | Bináris: 0111.1111.1111.1001; hexadecimális: 0x7FF9; decimális: 32761; státuszbájt: 0x42; hibajelző LED bekapcsolva. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen jelet fogad?
4–20 mA DC áramjelet két differenciális bemeneten; a magyar bevezető eltérő V mértékegysége külön feltételtáblázatban szerepel.
A modul táplálja a jelátalakítót?
A kézikönyv külső jelátalakító-tápellátást követel meg.
Mikor köthető két vezeték egy kapocsba?
Csak elkerülhetetlen közös bekötésnél az érvéghüvelyes kivétellel: 2 × 0,5 mm² vezető, 8 mm hosszú, legfeljebb 1 mm² névleges keresztmetszetű érvéghüvely.
Fontos tájékoztatás a termékleírásról
Ezt a leírást neked állítottuk össze: a Lumenet munkatársainak szakmai ismeretei és az elérhető gyári adatok adnak támpontot a megfontolt vásárlási döntésedhez. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-454
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
49,78 g/db
Cikkszám
4045454483098
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-454 2 csatornás analóg bemeneti modul, 4–20 mA, differenciálbemenet műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-454 |
| GTIN / EAN | 4045454483098 |
| Terméktípus | Kétcsatornás 4–20 mA differenciális analóg bemeneti modul |
Mérési és villamos adatok
| Analóg bemenetek / összes modulcsatorna | 2 / 2 |
|---|---|
| Jeltípus és tartomány | Áramerősség; 4–20 mA DC |
| Szenzorcsatlakozás | 2 × 2 vezetékes |
| Bemeneti feszültség, maximum | 35 V |
| Jelkarakterisztika | Differenciális |
| Felbontás | 12 bit |
| Adatszélesség | 2 × 16 bites adat; opcionálisan 2 × 8 bites vezérlés/státusz |
| Bemeneti ellenállás, maximum | 220 Ω |
| Átalakítási idő, jellemző | 2 ms |
| Mérési hiba referencia-hőmérséklete | 25 °C |
| Mérési hiba, legnagyobb eltérés | A felső tartománybeli érték 0,2%-a |
| Hőmérsékleti hiba, maximum | A felső mérési tartomány értékének 0,01%/K értéke |
| Rendszertáp | 5 V DC; adatérintkezőn keresztül |
| Fogyasztás az 5 V-os rendszerellátásból | 70 mA |
| Rendszer/terep szigetelése | 500 V |
| Zöld A/C LED | AI1 és AI2 működése |
| Piros B/D LED | AI1 és AI2 hibája |
Működés és rajzi kapcsolatok
| Bemeneti jel | Villamosan leválasztott jel; 12 bites továbbítás. |
|---|---|
| Modul tápellátása | A belső rendszerellátásból |
| Árnyékolás | Közvetlenül a DIN-sínhez csatlakozik. |
| Első csatorna kapocskiosztása | 1: +AI1; 2: −AI1; 3: közös GND; 4: árnyékolás |
| Második csatorna kapocskiosztása | 5: +AI2; 6: −AI2; 7: közös GND; 8: árnyékolás |
| Közös pontok | A 3/7 GND pontok közösek; a 4/8 árnyékolás közös és a DIN-sínhez kapcsolódik. |
| Belső kapcsolási rajz | A +AI és −AI ágakhoz 270 pF, a közös pont és az árnyékolás között 10 nF tartozik; erősítő, szűrés, A/D és logika szerepel a rajzon. |
| Bekötési példa | A két jel a saját +AI/−AI pontpár közé csatlakozik, árnyékolása a 4/8 pontra vezetve. A GND és árnyékolás eltérő pontok. |
Jeltípus megadásának eltérése
| Bevezető és műszaki táblázat | A magyar bevezető „4–20 V-os” jelet ír, miközben a cím és a saját műszaki táblázat 4–20 mA DC áramjelet ad meg. A modul saját mérési adataként a 4–20 mA tartomány szerepel; a 35 V adat a legnagyobb bemeneti feszültség, nem a mérési tartomány. |
|---|
Csatlakozás és kialakítás
| Csatlakozás | 8 × CAGE CLAMP; bemenetek/kimenetek |
|---|---|
| Vezető anyaga | Réz |
| Tömör vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Finom elemi szálas vezeték | 0,08–2,5 mm² / 28–14 AWG |
| Csupaszolási hossz | 8–9 mm / 0,31–0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69,8 mm / 2,748 inch |
| Mélység a DIN-sín felső részétől | 62,6 mm / 2,465 inch |
| Rögzítés | DIN35-sín |
| Vezetékes interfész | Rögzített |
| Szín | Világosszürke |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,933 MJ |
| Tömeg | 49,8 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Működési környezeti hőmérséklet | 0…+55 °C |
|---|---|
| Tárolási hőmérséklet | −40…+85 °C |
| Védettség | IP20 |
| Szennyezettségi fok | 2; IEC61131-2 |
| Működési magasság | 0–2000 m / 0–6562 láb |
| Rögzítési pozíciók | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom | 95%, kondenzáció nélkül |
| Rezgésállóság | 4 g; IEC60068-2-6 |
| Ütésállóság | 15 g; IEC60068-2-27 |
| EMC zavartűrés | EN61000-6-2 és hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN61000-6-4 és hajózási tanúsítványok szerint |
| Szennyezőanyag-kitettség | IEC60068-2-42 és IEC60068-2-43 |
| Megengedett H₂S-koncentráció | 10 ppm, 75% relatív páratartalom mellett |
| Megengedett SO₂-koncentráció | 25 ppm, 75% relatív páratartalom mellett |
Tanúsítványok és nyilatkozatok
| EAC; TP TC020/2011 | EAC CoC03083 |
|---|---|
| KC; Article58-2,Clause3 | MSIP-REM-W43-AIM750 |
| UL508; normál környezet | E175199 |
| EU / UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ABS | 25-0415412 |
| BSH | 1104 |
| BV | 13453/E0 BV |
| DNV; DNV-CG-0339,Aug.2021 | TAA0000194 |
| KR | KR HMB05880-AC001 |
| LR | LR22180952TA |
| PRS | TE/1101/880590/23 |
| RINA | ELE343521XG001 |
| ATEX; EN60079-0 | TUEV14ATEX148929X; II3 G Ex ec IIC T4 Gc |
| CCCEx; CNCA-C23-01 | 2020312310000213; Ex ec IIC T4 Gc |
| IECEx; IEC60079-0 | IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| INMETRO; IEC60079-0 | TÜV12.1297X |
| UKEx; EN60079-0 | UKCA_WAGO22UKEX003X_ec |
| UL121201; veszélyes környezet | E198726 |
| Tanúsítási piktogramok feliratai | PTB0102; TÜV Rheinland OCP0004; DEKRA8505 / UKEX. A piktogramok feliratai nem további termékminősítések. |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85437090990 |
| Termékcsoport | 15 (I/O-rendszer) |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 32101602 |
|---|---|
| eCl@ss 9.0 / 10.0 | 27-24-26-01 |
| ETIM 9.0 / 10.0 | EC001596 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH jelöltlistás anyagok külön listája | Dibór-trioxid; ólom; ólom-monoxid. A két felsorolás nem soronként párosított táblázat. |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 7(c)-I |
| SCIP; Ausztria | 1589eb06-3c9b-4b2a-9a0e-406c4454ba2e |
| SCIP; Belgium | fa924dcf-cb4b-4cdb-ac35-5e702e51c59d |
| SCIP; Bulgária | 315379c7-bd29-4aad-a745-f5874086fee5 |
| SCIP; Cseh Köztársaság | db96cd62-4e69-4788-a156-302cbc752581 |
| SCIP; Dánia | f07fa11a-38ff-4450-a9f5-152ef5d7af19 |
| SCIP; Finnország | dc7be163-05be-475c-a971-585e300cf22b |
| SCIP; Franciaország | 75be9dcb-37dd-4d89-a069-38e3b6b5e644 |
| SCIP; Németország | 034c0612-dfd3-4fca-97ce-58647c7ff2dd |
| SCIP; Magyarország | 7d105789-a273-4d9a-9550-cec3e352ebc3 |
| SCIP; Olaszország | 6097cd19-738c-4de5-9308-2e2227ad40e3 |
| SCIP; Hollandia | 7a0c925b-cdf3-4cf0-bb75-7c8bfa9c77d5 |
| SCIP; Lengyelország | 1d1f1fed-eae9-4ff8-b318-b885ec086467 |
| SCIP; Románia | 47272d0a-b3f2-46f0-a2ec-52a518c6786f |
| SCIP; Svédország | 90a55879-0afb-49d3-a230-b02a129ba1b0 |
Gyártói szerelési feltételek
| Adatérintkezők | 6 öntisztuló aranyozott rugóérintkező; belső kommunikáció és rendszerellátás |
|---|---|
| Csatoló alkalmazhatósága | A 750-rendszer csatolói/vezérlőihez; a kézikönyv a 750-320, 750-323, 750-324 és 750-327 economy típusokat kizárja. |
| Zöld A/C LED kikapcsolva | Nincs üzemkész állapot, vagy hiányzik/zavart a belső buszkommunikáció. |
| Zöld A/C LED bekapcsolva | Üzemkész állapot és hibamentes belső buszkommunikáció |
| Kapcsonkénti vezetékszám alapszabálya | Egy vezeték CAGE CLAMP csatlakozásonként; több vezető közös pontjához előzetes külső elosztás szükséges. |
| Kizárólag elkerülhetetlen közös bekötés érvéghüvelyes kivétele | 2 × 0,5 mm² vezető együttes bekötéséhez 8 mm hosszú, legfeljebb 1 mm² névleges keresztmetszetű érvéghüvely; a gyártói példa 216-103 vagy azonos tulajdonságú termék. |
| Tisztítás megengedett módja | Szennyezett érintkezőkhöz olajmentes sűrített levegő vagy etil-alkohol és bőr törlőkendő; kontaktspray használata tilos. |
| Környezeti különleges feltételek | Por, maró gőzök/gázok vagy ionizáló sugárzás esetén további védelmi intézkedések szükségesek. |
| További terepi tápellátás | A következő I/O-modulok terepi tápellátásához tápmodul szükséges. |
| Piros B/D LED | Kikapcsolva normál üzem; pirosan mérési tartomány feletti/alatti érték vagy vezetékszakadás. |
| Jelátalakító ellátása | A kézikönyv külső jelátalakító-tápellátást követel meg; a modul nem jelátalakító-tápegység. |
| Kapcsolási mód eltérő elnevezése | A magyar táblázat 2 × 2 vezetékes mérési csatlakozást ad meg. Az angol kézikönyv négyvezetékes, külső jelátalakító-táplálást igénylő differenciális megoldásnak nevezi. A két mérővezeték és a külső tápellátás külön feltétel. |
Kiadási és értelmezési feltételek
| Mérettengelyek és tömeg eltérő kiadásban | A magyar adat 49,8 g, 100 mm magasság, 69,8 mm mélység és 62,6 mm sín feletti mélység. Az EN V1.2.0 kb. 51 g-ot, 64 mm sín feletti magasságot és 100 mm mélységet közöl. A tengelynevek nem cserélhetők fel. |
|---|---|
| Tárolási hőmérséklet és külön változat | A magyar adat −40…+85 °C; az EN normál változatra −25…+85 °C-ot közöl. A /025 külön változat −20…+60 °C működési tartománya nem ennek az alapváltozatnak az adata. |
| Páratartalom és szennyezőanyag-feltétel | A magyar 95% kondenzáció nélküli páratartalmat, a 10 ppm H₂S / 25 ppm SO₂ értékekhez 75% páratartalmat ad meg. Az EN 5–95%-ot és 75%-nál kisebb szennyezőanyag-feltételt közöl. |
| Bemeneti ellenállás és hibahatár | A magyar bemeneti ellenállás legfeljebb 220 Ω; az EN jellemzően 220 Ω-nál kisebb értéket közöl 20 mA-nél. Az EN mérési hibája legfeljebb ±0,2%, hőmérsékleti együtthatója szigorúan kisebb mint ±0,01%/K; a magyar hibahatárok 0,2% és 0,01%/K. |
| Legnagyobb bemeneti feszültség | A magyar 35 V adatot az EN legnagyobb közös módusú feszültségként nevezi meg; ez nem a 4–20 mA mérési tartomány helyettesítője. |
| Robbanásvédelmi kiadások | A régi kézikönyv Ex nA/Ex d/Ex tc tanúsításai eltérnek az aktuális magyar Ex ec adatoktól; aktuális beépítési feltételekhez a konkrét érvényes dokumentáció szükséges. |
| Hajózási kiadások | A régi kézikönyv GL/NKK adatokat is felsorol; a jelenlegi saját tanúsítványok szerepelnek, a konkrét típus érvényes tanúsítványai szerint. |
| Csupaszolási hossz | A magyar 8–9 mm / 0,31–0,35 inch és az EN 8–9 mm / 0,33 inch milliméteres tartománya azonos. |
Saját normál folyamatadatok
| Folyamatkép és státusz | A státuszbájt kiolvasása terepibusz-/csatolófüggő; a WAGO-I/O-CHECK a csatoló szervizportján keresztül kiolvashatja. A pontos folyamatkép a használt csatoló/vezérlő dokumentációja szerint alakul. |
|---|---|
| Adatszó | 16 bites mérési szó: 0. bemeneti bájt alacsony, 1. magas; 12 bites adat a B3…B14 biteken. B0…B2 státuszinformáció. |
| Státusz működése | Tartomány felett B0=1; tartomány alatt vagy vezetékszakadáskor B0=B1=1. |
| Hibaállapot holtsávja | Δ = 0,1–2,0 mA. A hibatáblázat nyers kódjai nem bővítik a 4–20 mA névleges mérési tartományt. |
| Más változatok | A /000-002, /000-003, /025-003 és /000-200 saját skálázása, kibővített tartománya vagy S5-formátuma nem az alapváltozat adata. |
| Negatív áram | A gyári táblázat szerint a fordított feszültség elleni védelem miatt nem lehetséges. |
| 4−Δ mA alatt | Bináris: 0000.0000.0000.0011; hexadecimális: 0x0003; decimális: 3; státuszbájt: 0x41; hibajelző LED bekapcsolva. |
| 4 mA alatt | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 4 mA | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 6 mA | Bináris: 0001.0000.0000.0000; hexadecimális: 0x1000; decimális: 4096; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 8 mA | Bináris: 0010.0000.0000.0000; hexadecimális: 0x2000; decimális: 8192; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 10 mA | Bináris: 0011.0000.0000.0000; hexadecimális: 0x3000; decimális: 12288; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 12 mA | Bináris: 0100.0000.0000.0000; hexadecimális: 0x4000; decimális: 16384; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 14 mA | Bináris: 0101.0000.0000.0000; hexadecimális: 0x5000; decimális: 20480; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 16 mA | Bináris: 0110.0000.0000.0000; hexadecimális: 0x6000; decimális: 24576; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 18 mA | Bináris: 0111.0000.0000.0000; hexadecimális: 0x7000; decimális: 28672; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 20 mA | Bináris: 0111.1111.1111.1000; hexadecimális: 0x7FF8; decimális: 32760; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 20 mA felett | Bináris: 0111.1111.1111.1001; hexadecimális: 0x7FF9; decimális: 32761; státuszbájt: 0x42; hibajelző LED kikapcsolva. |
| 20+Δ mA felett | Bináris: 0111.1111.1111.1001; hexadecimális: 0x7FF9; decimális: 32761; státuszbájt: 0x42; hibajelző LED bekapcsolva. |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.09.05. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

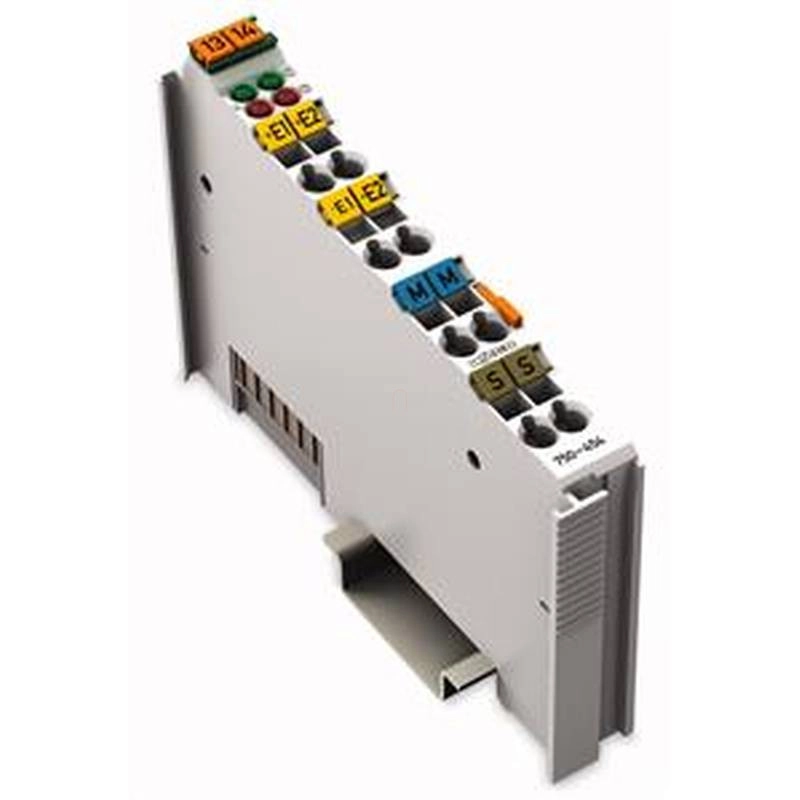

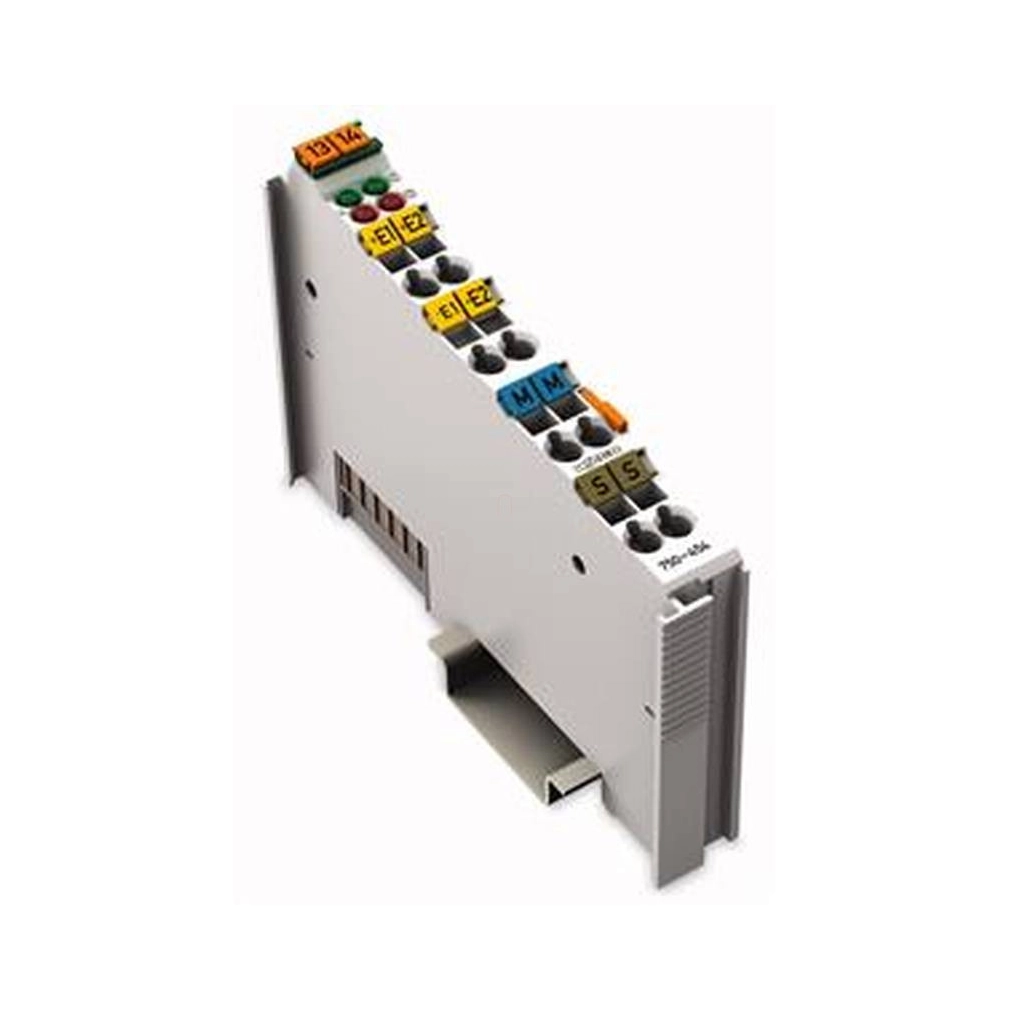

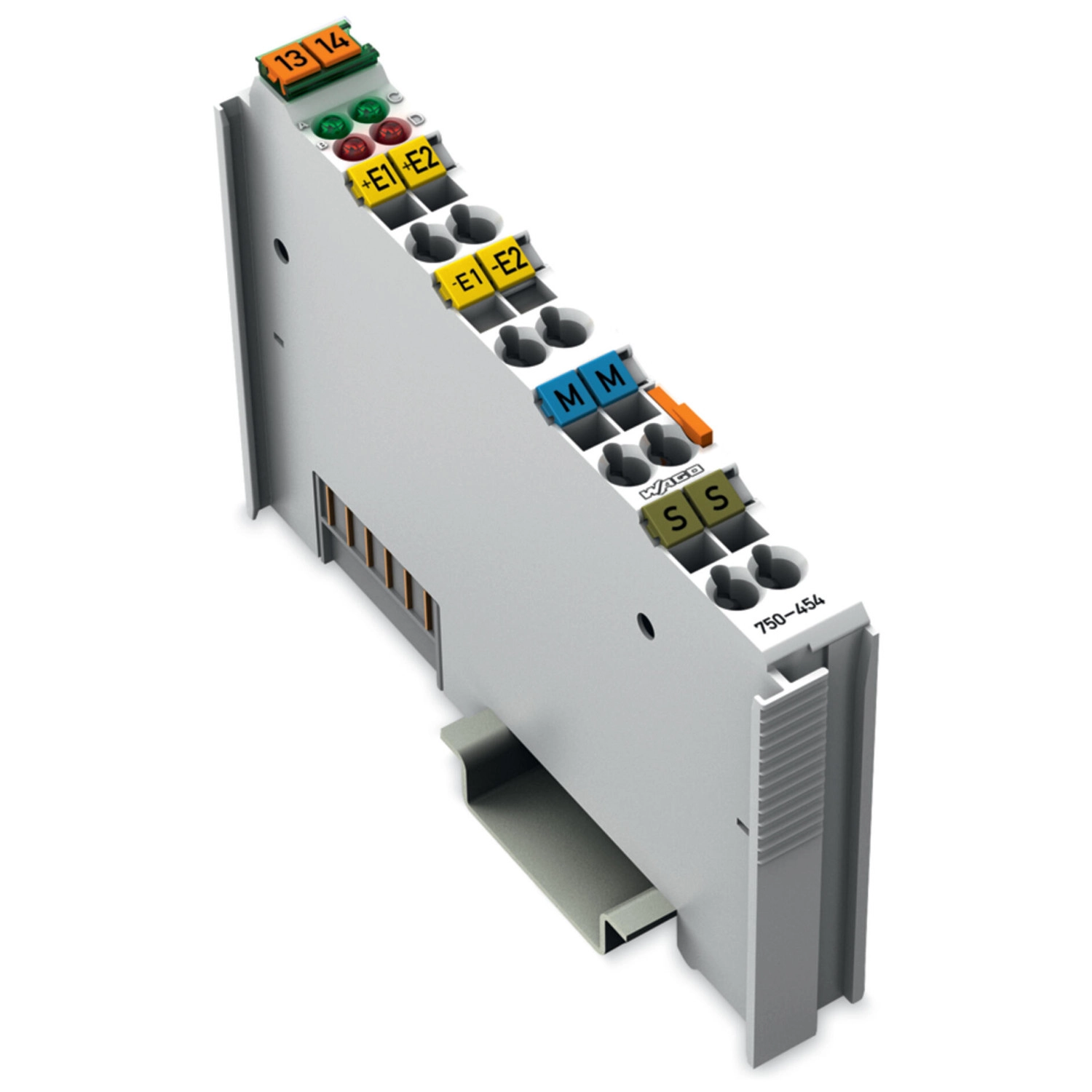

Wago 750-454 2 csatornás analóg bemeneti modul, 4–20 mA, differenciálbemenet használati útmutató
Biztonsági feltételek
1
Automatizálástechnikában jártas villamos szakember végezze a munkát. Minden tápforrást kapcsolj le szerelés, javítás és karbantartás előtt.
2
Megfelelő burkolatban, szekrényben vagy villamos üzemi helyiségben, csak jogosult szakképzett személyek számára, kulccsal vagy szerszámmal hozzáférhetően telepítsd.
3
Az IP20 kivitel víz ellen nem véd; nedves és poros környezetben eltérő megadás hiányában nem használható. Lakókörnyezetben további intézkedés nélkül csak az EN61000-6-3 zavarkibocsátási határainak teljesülésekor alkalmazható; ellenőrizd a használt csatoló/vezérlő dokumentációját.
4
Sérült vagy deformált érintkezős készüléket cserélj. Védd a részegységeket aeroszoloktól, szilikonoktól és trigliceridektől; szükség esetén ellenálló burkolat kell.
5
Szennyezett érintkezőket olajmentes sűrített levegővel vagy etil-alkohollal és bőr törlőkendővel tisztíts. Kontaktsprayt ne használj; a vezetékek polaritását ne cseréld fel.
6
Tartsd be a DIN EN61340-5-1/-3 szerinti ESD-védelmet és a személyzet, munkahely, csomagolás földelését. Az adatérintkezőket ne érintsd; a modult ne helyezd az aranyozott rugóérintkezőire.
DIN35-szerelés és eltávolítás
1
A csatolótól/vezérlőtől indulva, a terv szerinti sorrendben illeszd a modulokat a DIN35-sínre. Csak jobbról és felülről illeszd őket.
2
Igazítsd össze a vezetőhornyokat a szomszédos egységgel.
3
Nyomd a modult a szerelvénybe, amíg a sínre pattan. A következő modulok terepi ellátásához tápmodul szükséges.
4
A csomópont végén mindig használj 750-600 buszlezáró modult.
5
Eltávolításkor feszültségmentes állapotban húzd meg a kioldófület, és vedd ki a modult.
Vezeték előkészítése és csatlakoztatása
Tömör vagy finom elemi szálas rézvezeték: 0,08–2,5 mm² / 28–14 AWG; csupaszolás 8–9 mm. Alapesetben kapcsonként egy vezeték csatlakoztatható; több vezető közös pontjához előzetes külső elosztás szükséges.
Csak ha két vezető közös bekötése elkerülhetetlen, alkalmazható az érvéghüvelyes kivétel: 2 × 0,5 mm² vezetőhöz 8 mm hosszú, legfeljebb 1 mm² névleges keresztmetszetű érvéghüvely, például 216-103 vagy azonos tulajdonságú termék.
1
A működtetőszerszámot helyezd a csatlakozási pont feletti nyílásba a CAGE CLAMP nyitásához.
2
Told a vezetéket a megfelelő vezetéknyílásba.
3
Vedd ki a szerszámot; a kapocs rögzíti a vezetéket.
Külső táplálású differenciális jelátalakítók
| Első csatorna | 1: +AI1; 2: −AI1 |
|---|---|
| Második csatorna | 5: +AI2; 6: −AI2 |
| Közös és árnyékolás | 3/7: GND; 4/8: árnyékolás a DIN-sínhez |
A jelátalakító külső tápellátása szükséges. A mérési vezetékpár és a jelátalakító táplálása külön feladat; a GND és az árnyékolás külön kapcsok.
Jelzések és normál folyamatadatok
| Piros B/D LED | Kikapcsolva normál üzem; pirosan mérési tartomány feletti/alatti érték vagy vezetékszakadás. |
|---|
| Folyamatkép és státusz | A státuszbájt kiolvasása terepibusz-/csatolófüggő; a WAGO-I/O-CHECK a csatoló szervizportján keresztül kiolvashatja. A pontos folyamatkép a használt csatoló/vezérlő dokumentációja szerint alakul. |
|---|---|
| Adatszó | 16 bites mérési szó: 0. bemeneti bájt alacsony, 1. magas; 12 bites adat a B3…B14 biteken. B0…B2 státuszinformáció. |
| Státusz működése | Tartomány felett B0=1; tartomány alatt vagy vezetékszakadáskor B0=B1=1. |
| Hibaállapot holtsávja | Δ = 0,1–2,0 mA. A hibatáblázat nyers kódjai nem bővítik a 4–20 mA névleges mérési tartományt. |
| Más változatok | A /000-002, /000-003, /025-003 és /000-200 saját skálázása, kibővített tartománya vagy S5-formátuma nem az alapváltozat adata. |
| Negatív áram | A gyári táblázat szerint a fordított feszültség elleni védelem miatt nem lehetséges. |
| 4−Δ mA alatt | Bináris: 0000.0000.0000.0011; hexadecimális: 0x0003; decimális: 3; státuszbájt: 0x41; hibajelző LED bekapcsolva. |
| 4 mA alatt | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 4 mA | Bináris: 0000.0000.0000.0000; hexadecimális: 0x0000; decimális: 0; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 6 mA | Bináris: 0001.0000.0000.0000; hexadecimális: 0x1000; decimális: 4096; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 8 mA | Bináris: 0010.0000.0000.0000; hexadecimális: 0x2000; decimális: 8192; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 10 mA | Bináris: 0011.0000.0000.0000; hexadecimális: 0x3000; decimális: 12288; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 12 mA | Bináris: 0100.0000.0000.0000; hexadecimális: 0x4000; decimális: 16384; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 14 mA | Bináris: 0101.0000.0000.0000; hexadecimális: 0x5000; decimális: 20480; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 16 mA | Bináris: 0110.0000.0000.0000; hexadecimális: 0x6000; decimális: 24576; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 18 mA | Bináris: 0111.0000.0000.0000; hexadecimális: 0x7000; decimális: 28672; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 20 mA | Bináris: 0111.1111.1111.1000; hexadecimális: 0x7FF8; decimális: 32760; státuszbájt: 0x00; hibajelző LED kikapcsolva. |
| 20 mA felett | Bináris: 0111.1111.1111.1001; hexadecimális: 0x7FF9; decimális: 32761; státuszbájt: 0x42; hibajelző LED kikapcsolva. |
| 20+Δ mA felett | Bináris: 0111.1111.1111.1001; hexadecimális: 0x7FF9; decimális: 32761; státuszbájt: 0x42; hibajelző LED bekapcsolva. |
Kiadási eltérések és feltételek
| Mérettengelyek és tömeg eltérő kiadásban | A magyar adat 49,8 g, 100 mm magasság, 69,8 mm mélység és 62,6 mm sín feletti mélység. Az EN V1.2.0 kb. 51 g-ot, 64 mm sín feletti magasságot és 100 mm mélységet közöl. A tengelynevek nem cserélhetők fel. |
|---|---|
| Tárolási hőmérséklet és külön változat | A magyar adat −40…+85 °C; az EN normál változatra −25…+85 °C-ot közöl. A /025 külön változat −20…+60 °C működési tartománya nem ennek az alapváltozatnak az adata. |
| Páratartalom és szennyezőanyag-feltétel | A magyar 95% kondenzáció nélküli páratartalmat, a 10 ppm H₂S / 25 ppm SO₂ értékekhez 75% páratartalmat ad meg. Az EN 5–95%-ot és 75%-nál kisebb szennyezőanyag-feltételt közöl. |
| Bemeneti ellenállás és hibahatár | A magyar bemeneti ellenállás legfeljebb 220 Ω; az EN jellemzően 220 Ω-nál kisebb értéket közöl 20 mA-nél. Az EN mérési hibája legfeljebb ±0,2%, hőmérsékleti együtthatója szigorúan kisebb mint ±0,01%/K; a magyar hibahatárok 0,2% és 0,01%/K. |
| Legnagyobb bemeneti feszültség | A magyar 35 V adatot az EN legnagyobb közös módusú feszültségként nevezi meg; ez nem a 4–20 mA mérési tartomány helyettesítője. |
| Robbanásvédelmi kiadások | A régi kézikönyv Ex nA/Ex d/Ex tc tanúsításai eltérnek az aktuális magyar Ex ec adatoktól; aktuális beépítési feltételekhez a konkrét érvényes dokumentáció szükséges. |
| Hajózási kiadások | A régi kézikönyv GL/NKK adatokat is felsorol; a jelenlegi saját tanúsítványok szerepelnek, a konkrét típus érvényes tanúsítványai szerint. |
| Csupaszolási hossz | A magyar 8–9 mm / 0,31–0,35 inch és az EN 8–9 mm / 0,33 inch milliméteres tartománya azonos. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
