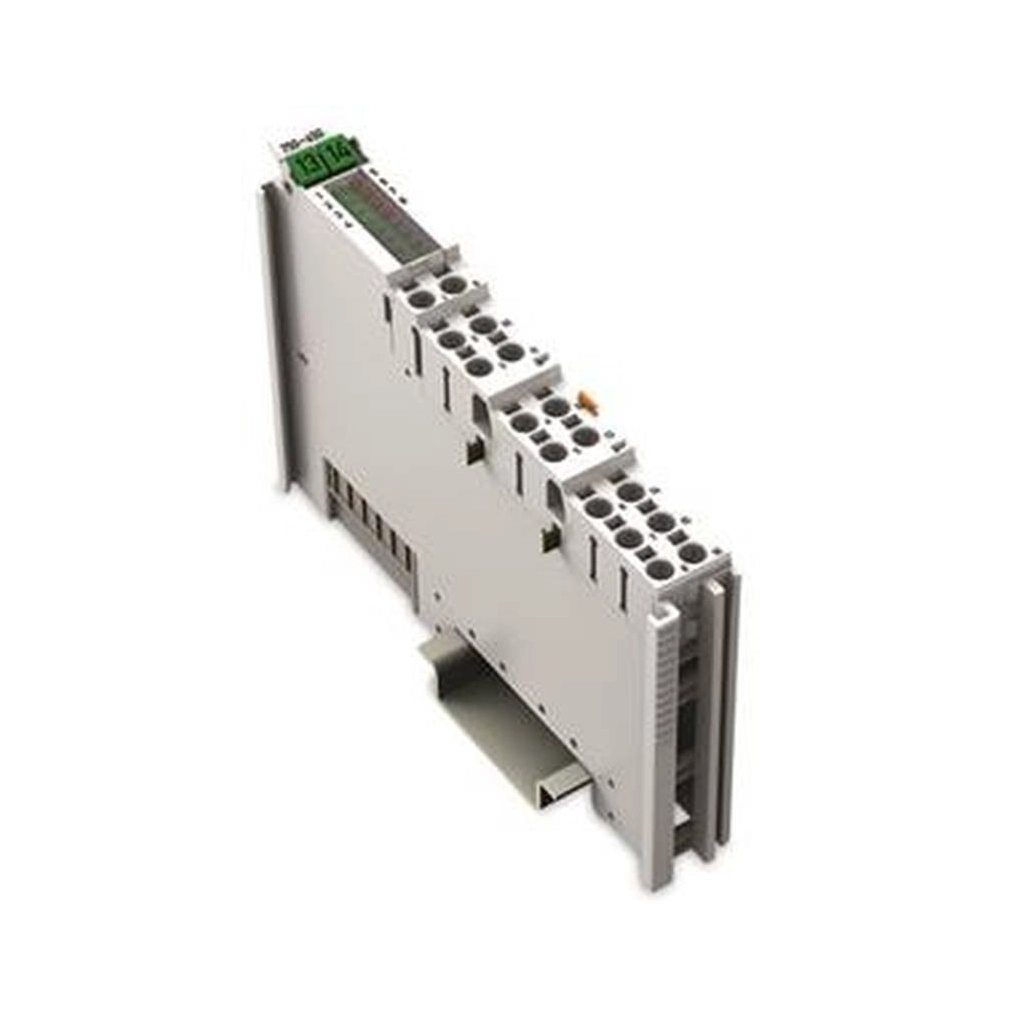

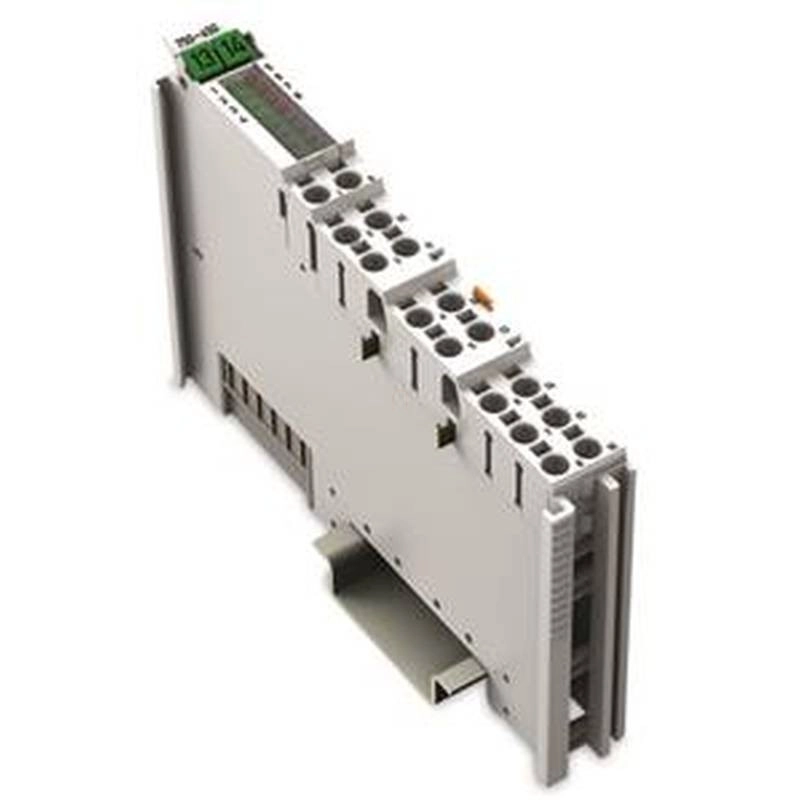

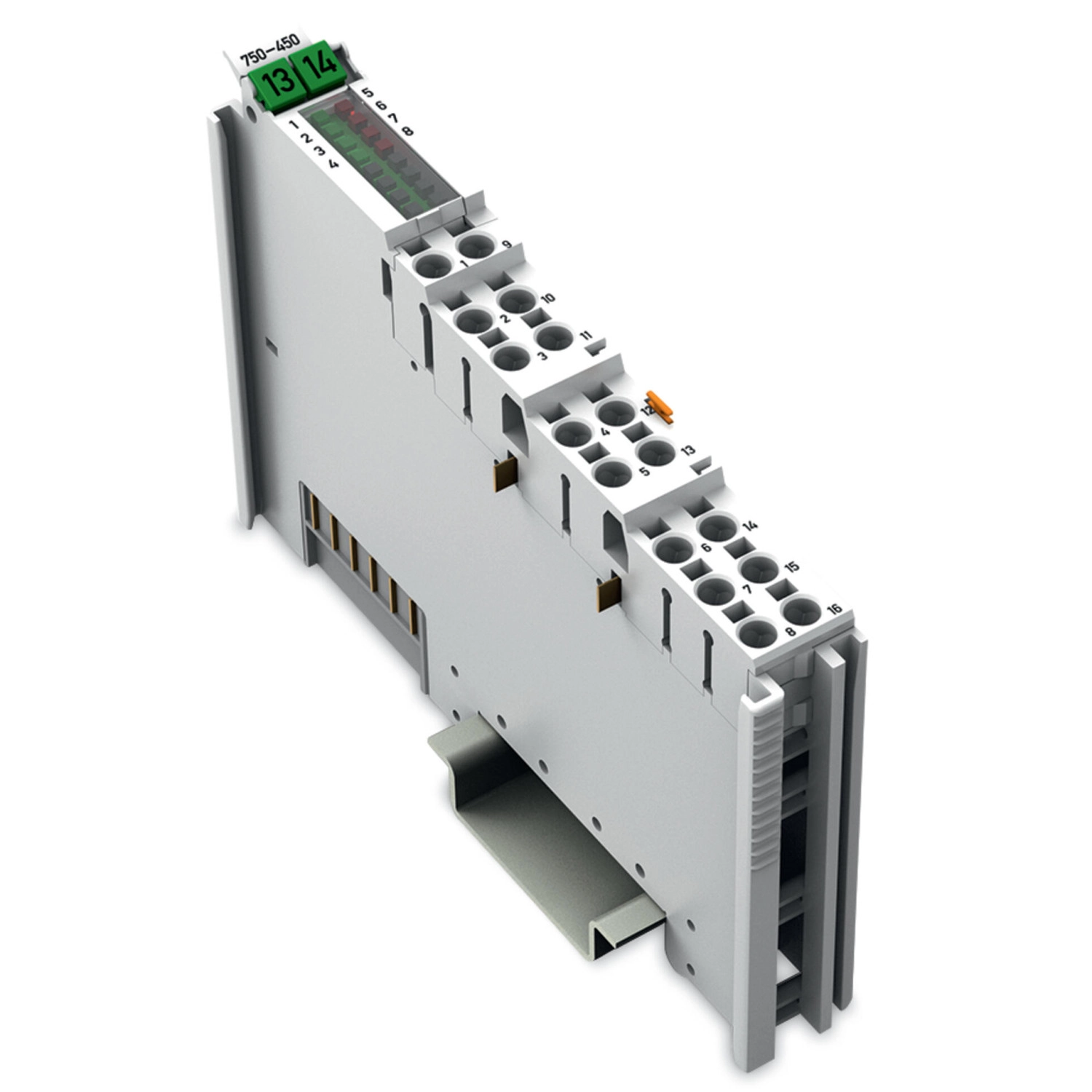

Wago 750-450 4 csatornás analóg bemeneti modul, ellenállásmérés, konfigurálható
RRP:204 917 Ft
202 867 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
176 689 Ft
nettó 139 125 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez az analóg bemeneti modul közvetlenül csatlakozik a Pt vagy Ni hőellenállásokhoz és potenciométerekhez. Két-, három- vagy négyvezetékes hőellenállásokat és háromvezetékes potenciométereket is lehet csatlakoztatni. A modul automatikusan linearizálja a teljes hőmérsékleti tartományt. A szenzorhibát piros LED jelzi (rövidzár, vezetékszakadás vagy a mérési tartomány túllépése/el nem érése). A használaton kívüli csatornákat ki lehet kapcsolni. A modult WAGO-I/O-CHECK vagy GSD fájlokkal lehet konfigurálni. Ez számos beállítási lehetőséget és nagy pontosságot jelent.
A Wago 750-450 négycsatornás ellenállásmérő bemeneti modul. Pt és Ni hőellenállásokat, valamint potenciométereket fogad. Két-, három- és négyvezetékes hőellenállás, illetve háromvezetékes potenciométer csatlakoztatható; a hőmérsékleti tartomány linearizálása automatikus, a nem használt csatornák kikapcsolhatók.
Működés
| Funkció | Pt és Ni hőellenállásokat, valamint potenciométereket fogad. Két-, három- és négyvezetékes hőellenállás, illetve háromvezetékes potenciométer csatlakoztatható; a hőmérsékleti tartomány linearizálása automatikus, a nem használt csatornák kikapcsolhatók. |
|---|
Jeltechnika
| Analóg bemenetek száma | 4 |
|---|---|
| Csatornák száma összesen (modul) | 4 |
| Jel típusa | Ellenállásmérés Potenciométer-pozíció |

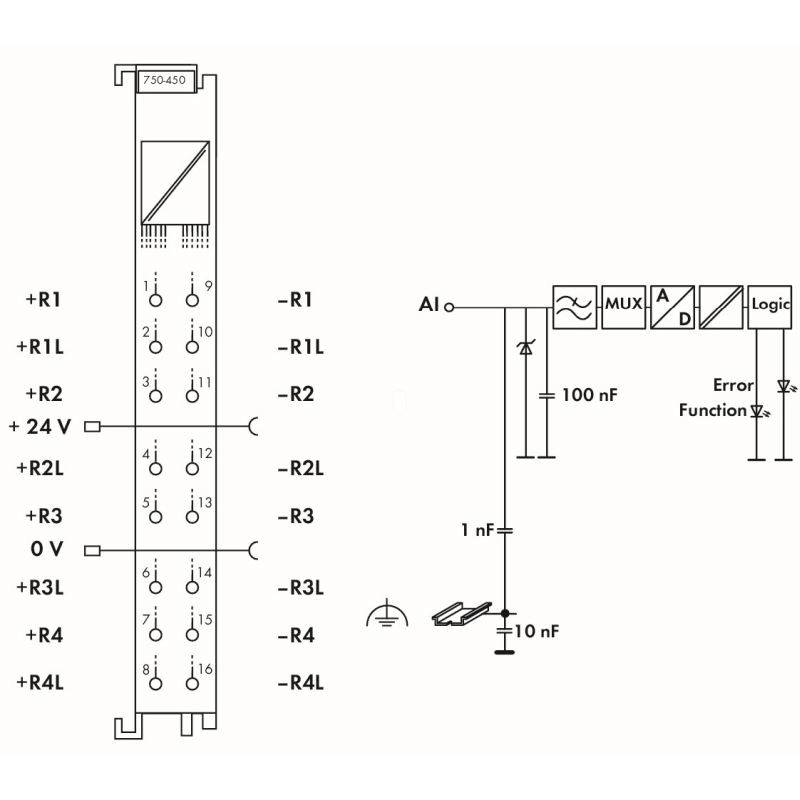

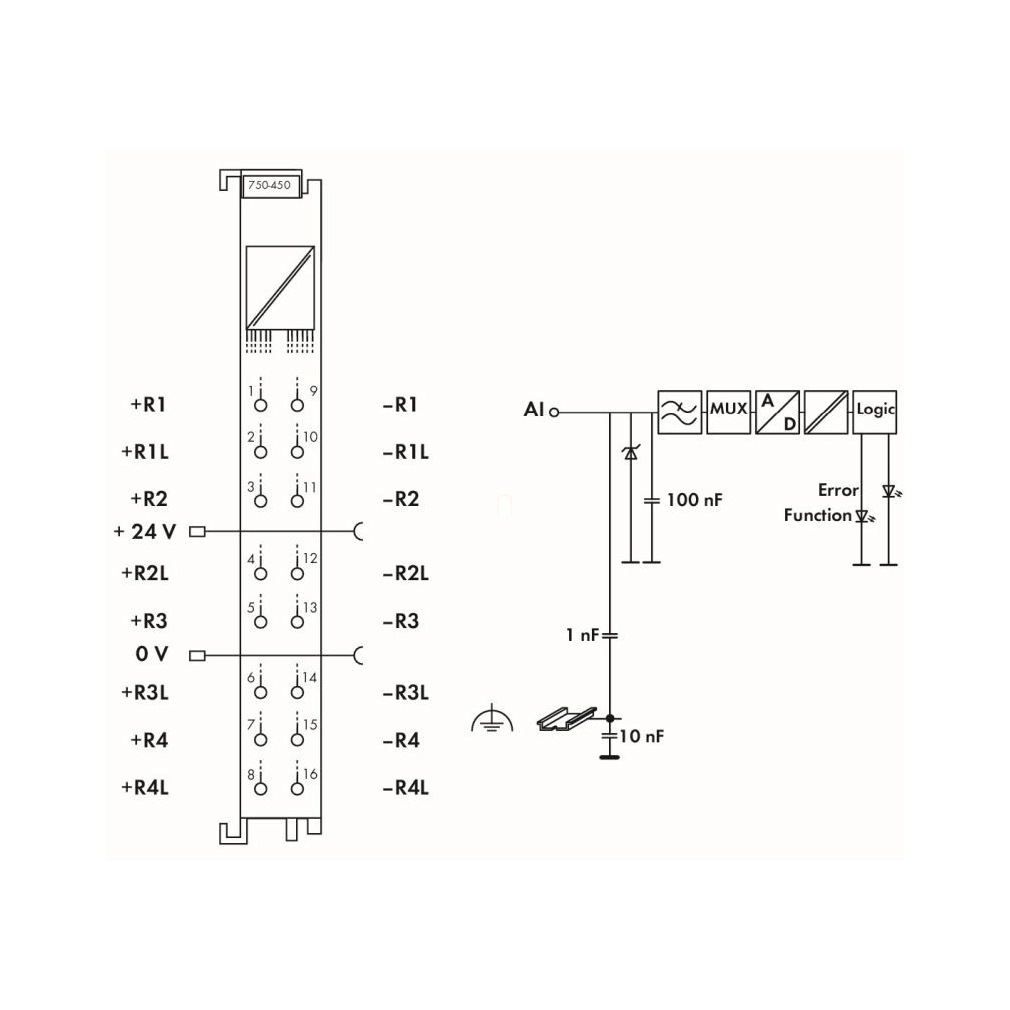

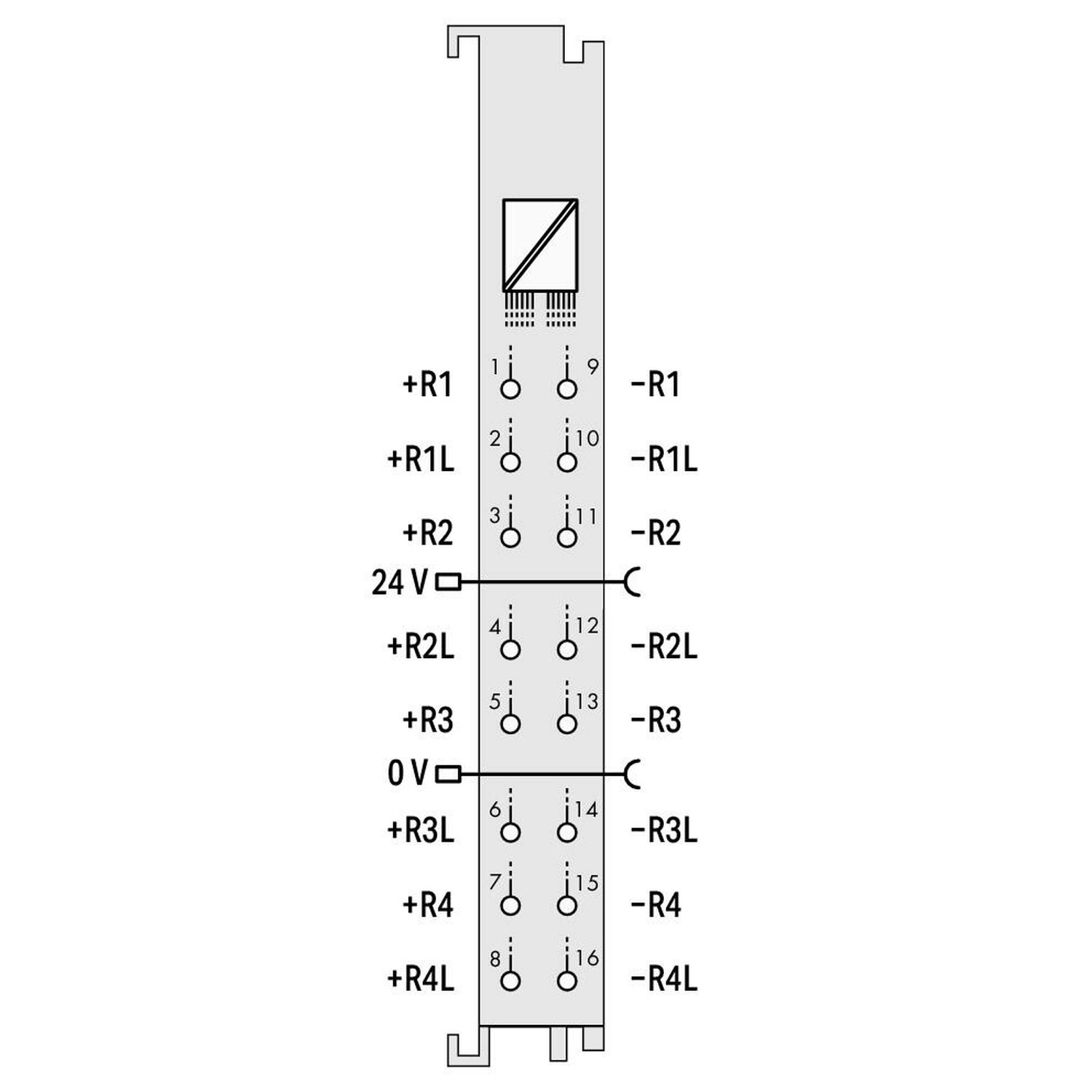

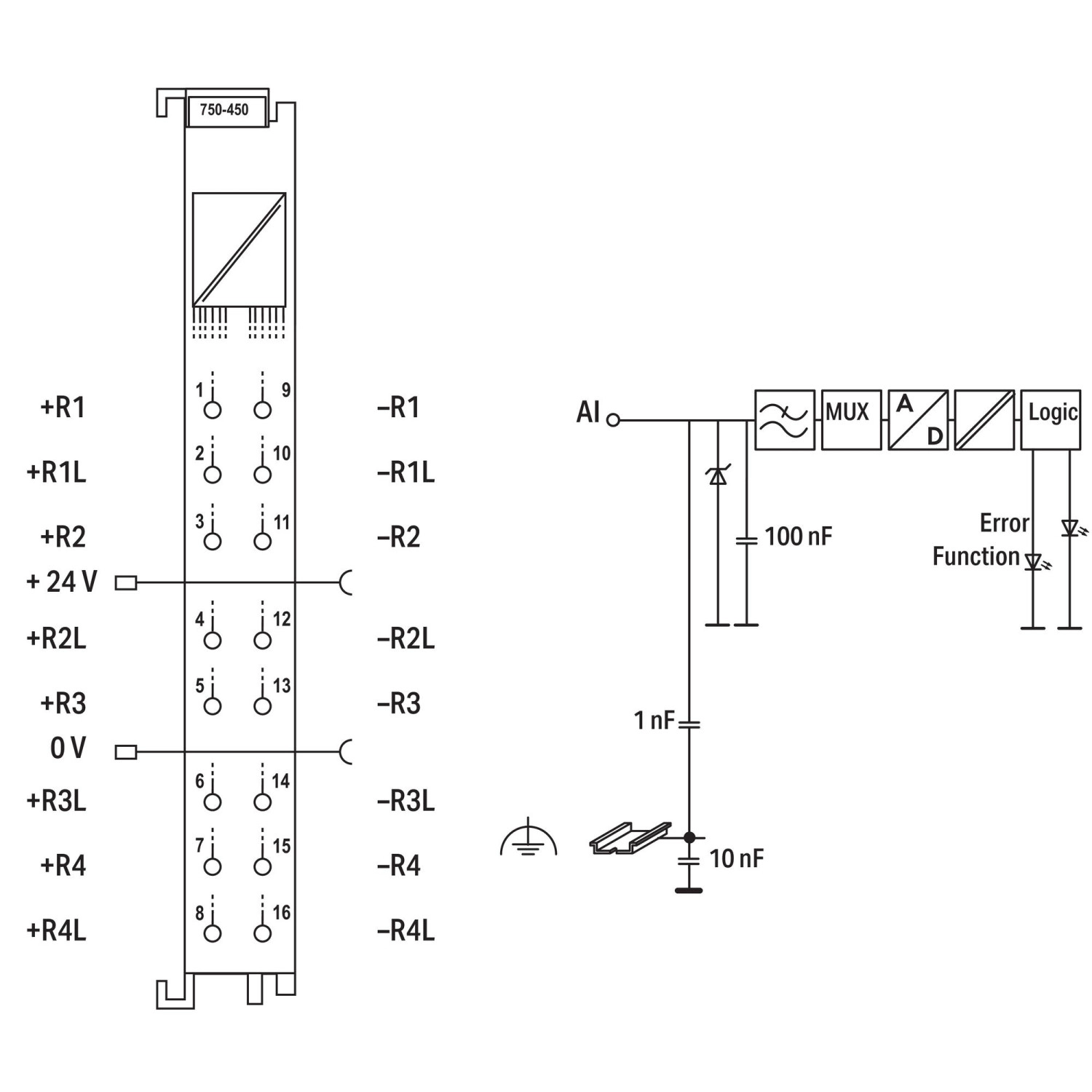

| Szenzorcsatlakozás | 4 x (2 vezetékes, 3 vezetékes, 4 vezetékes) |
| Adatszélesség | 4 x 16 bites adat; 4 x 8 bites vezérlés/státusz (opcionális) |
| Átalakítási idő (ált.) | 100 ms |
| Konfigurációs lehetőségek | WAGO-I/O-CHECK; CODESYS könyvtár; e!COCKPIT |
| Felbontás (a teljes mérési tartományban) | 0,1 °C (a teljes mérési tartományban); 0,01 °C (–50 … 150 °C; Pt1000, Ni1000) |
| Átalakítási idő | Csatornánként: ≤ 100 ms (két-/négyvezetékes csatlakozás), ≤ 200 ms (háromvezetékes csatlakozás) |
| Mérési hiba (25 °C) | ≤ ±0,6 K (Pt100, Pt200, Pt500, Ni100, Ni120); ≤ ±0,2 K (Pt1000, Ni1000); ±0,3 … 0,7 Ω ellenállás mérésnél |
| Mérőáram (tipikus) | ≤ 350 µA |
| Válaszidő (max.) | 3 s |
| Szenzortípusok | Pt100; konfigurálható: Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 (TK6180 + TK5000), potenciométer: 10R … 1k2, 10R … 5k0 |
| Mérési hőmérséklet-tartomány | -200 … +850 °C (Pt100, Pt200, Pt500, Pt1000), -60 … +250 °C (Ni100, Ni1000), -80 … +260 °C (Ni120) |
| Konfigurálható jeltípusok | Igen |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 85 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |

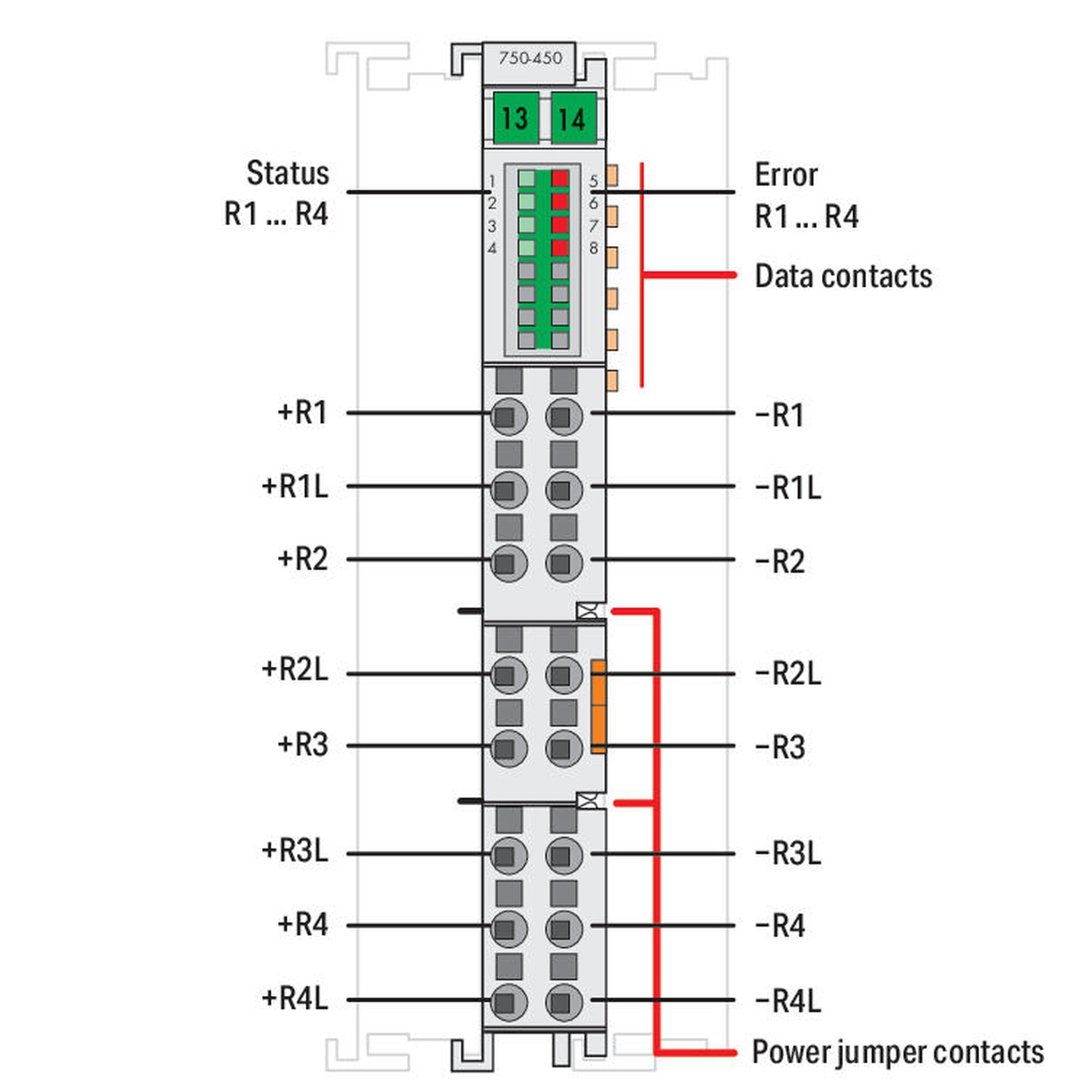

| Indikátorok | Zöld 1–4 LED: R1–R4 állapot; piros 5–8 LED: R1–R4 hiba. |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 16 x Push-in CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Finom elemi szálas vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69 mm / 2,717 inch |
| Mélység a DIN kalapsín felső részétől | 61,8 mm / 2,433 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,819 MJ |
| Tömeg | 49 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-1; EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-3 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-AIM750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. Rules for class. of Steel Ships 66711/A0 |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 263b784d-ab14-49e7-b3c5-71e6c6f19d29 |
| SCIP; Belgium | 0aae1cb1-b683-4ff8-ac9c-e86f794a8640 |
| SCIP; Bulgária | 733a44b7-56a8-49fd-bcec-bda15ebb82e1 |
| SCIP; Csehország | 45cc6e52-17dd-445e-9d10-ac1b45d7c429 |
| SCIP; Dánia | 1c267569-8c37-4d4b-a2a2-9dac56f83e3a |
| SCIP; Finnország | 11c70648-790d-40fa-b6d8-676ae47859eb |
| SCIP; Franciaország | 79d8796b-8aa2-41c3-aadb-bfe311821ce2 |
| SCIP; Németország | bd372b4d-2dc4-410d-bc11-92fcabea77da |
| SCIP; Magyarország | fcf16377-3b55-4b40-a3f4-ab1f49599b82 |
| SCIP; Olaszország | 990a7423-d597-48f0-a9a4-625b84434318 |
| SCIP; Hollandia | 65b63553-a692-403a-99d5-4a6b33b34ef7 |
| SCIP; Lengyelország | 53a7c50b-27ad-4dab-8ffa-c7b8a09bf75c |
| SCIP; Románia | 4a1fdb2a-6378-4325-b863-41e43995c132 |
| SCIP; Svédország | e957b27a-2d32-45c9-ac71-478ca8844e9e |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Biztonság és előkészítés
| Személyi és dokumentációs feltételek | Szerelést és üzembe helyezést csak megfelelően képzett villamos szakember végezhet. Az alkalmazott csatoló vagy vezérlő és a teljes rendszer érvényes kézikönyvét is be kell tartani. |
|---|---|
| Munkavégzés előtt | Kapcsold le az összes tápforrást, védd a berendezést a véletlen visszakapcsolástól, és ellenőrizd a feszültségmentességet. |
| Beépítési hely | Megfelelő kiegészítő házban, szekrényben vagy villamos üzemi helyiségben helyezd el; csak jogosult szakemberek férjenek hozzá. |
| ESD és érintkezők | Biztosíts megfelelő földelést a személyeknél, a munkahelyen és a csomagolásnál. Ne érintsd az adatérintkezőket; sérült vagy deformált érintkezőjű modult cserélni kell. |
| Ex alkalmazás | A konkrét rendszerhez és tanúsítványhoz tartozó teljes gyártói feltételeket kell betartani. |
| Leválasztás és túláramvédelem | A készülékbe nincs beépített leválasztóvédelem. A csatlakozó rendszert biztosítóval kell védeni, és a rendszer oldalán megfelelő leválasztást és túláramvédelmet kell biztosítani. |
Vezeték-előkészítés
| Tömör rézvezeték | 0,08–1,5 mm² / 28–16 AWG. |
|---|---|
| Finom elemi szálas rézvezeték | 0,25–1,5 mm² / 22–16 AWG. |
| Csupaszolás | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonként | Egy vezeték csatlakoztatható. |
Push-in CAGE CLAMP vezetékcsatlakoztatás
| Közvetlen bedugás | Tömör és érvéghüvelyes vezeték közvetlenül bedugható a saját megadott tartományban. |
|---|---|
| Szerszám | A működtetéshez 2,5 mm pengeszélességű, 210-719 működtetőszerszám használható. |
| 1. Nyitás | A működtetőszerszámot ferdén helyezd a kapocspont fölötti négyszögletes nyílásba, és nyisd ki a rugót. |
| 2. Beillesztés | Helyezd a vezetéket a hozzá tartozó kerek vezetékbevezető nyílásba. |
| 3. Rögzítés | Vedd ki a szerszámot; a rugó rögzíti a vezetéket. |
Szenzor és rendszer feltételei
| Bekötési mód | A két-, három- vagy négyvezetékes mérési módhoz tartozó gyári kapcsolási rajzot és kapocskiosztást kövesd. |
|---|---|
| DIN-sín | Biztosíts megfelelő elektromos érintkezést a készülék és a DIN-sín között az EMC-jellemzők és működés megőrzéséhez. |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora csupaszolási hossz szükséges?
8–9 mm; a saját vezetékfajtára és keresztmetszetre megadott tartományt is be kell tartani.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-450
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
49 g/db
Cikkszám
4017332448635
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-450 4 csatornás analóg bemeneti modul, ellenállásmérés, konfigurálható műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-450 |
| GTIN / EAN | 4017332448635 |
| Terméktípus | Négycsatornás ellenállásmérő bemeneti modul |
Működés
| Funkció | Pt és Ni hőellenállásokat, valamint potenciométereket fogad. Két-, három- és négyvezetékes hőellenállás, illetve háromvezetékes potenciométer csatlakoztatható; a hőmérsékleti tartomány linearizálása automatikus, a nem használt csatornák kikapcsolhatók. |
|---|
Jeltechnika
| Analóg bemenetek száma | 4 |
|---|---|
| Csatornák száma összesen (modul) | 4 |
| Jel típusa | Ellenállásmérés Potenciométer-pozíció |
| Szenzorcsatlakozás | 4 x (2 vezetékes, 3 vezetékes, 4 vezetékes) |
| Adatszélesség | 4 x 16 bites adat; 4 x 8 bites vezérlés/státusz (opcionális) |
| Átalakítási idő (ált.) | 100 ms |
| Konfigurációs lehetőségek | WAGO-I/O-CHECK; CODESYS könyvtár; e!COCKPIT |
| Felbontás (a teljes mérési tartományban) | 0,1 °C (a teljes mérési tartományban); 0,01 °C (–50 … 150 °C; Pt1000, Ni1000) |
| Átalakítási idő | Csatornánként: ≤ 100 ms (két-/négyvezetékes csatlakozás), ≤ 200 ms (háromvezetékes csatlakozás) |
| Mérési hiba (25 °C) | ≤ ±0,6 K (Pt100, Pt200, Pt500, Ni100, Ni120); ≤ ±0,2 K (Pt1000, Ni1000); ±0,3 … 0,7 Ω ellenállás mérésnél |
| Mérőáram (tipikus) | ≤ 350 µA |
| Válaszidő (max.) | 3 s |
| Szenzortípusok | Pt100; konfigurálható: Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 (TK6180 + TK5000), potenciométer: 10R … 1k2, 10R … 5k0 |
| Mérési hőmérséklet-tartomány | -200 … +850 °C (Pt100, Pt200, Pt500, Pt1000), -60 … +250 °C (Ni100, Ni1000), -80 … +260 °C (Ni120) |
| Konfigurálható jeltípusok | Igen |
Tápellátás és szigetelés
| Tápfeszültség (rendszer) | 5 VDC; adatérintkezőn keresztül |
|---|---|
| Áramfelvétel (5 V rendszerellátás) | 85 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkön keresztül (tápellátás késes érintkezőkkel; továbbítás rugós csatlakozással) |
| Szigetelés | 500 V rendszer/terep |
| Indikátorok | Zöld 1–4 LED: R1–R4 állapot; piros 5–8 LED: R1–R4 hiba. |
| Bejövő tápsínérintkezők száma | 2 |
| Kimenő tápsínérintkezők száma | 2 |
Csatlakozás és kialakítás
| Csatlakozástechnika: bemenetek/kimenetek | 16 x Push-in CAGE CLAMP |
|---|---|
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Bemenetek/kimenetek |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Finom elemi szálas vezeték | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 12 mm / 0,472 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 69 mm / 2,717 inch |
| Mélység a DIN kalapsín felső részétől | 61,8 mm / 2,433 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Vezetékes interfész | rögzített |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 0,819 MJ |
| Tömeg | 49 g |
| Megfelelőségi jelölés | CE |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -40 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4 g az IEC 60068-2-6 szerint |
| Ütésállóság | 15 g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-1; EN 61000-6-2 szerint |
| EMC zavarkibocsátás | EN 61000-6-3 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-AIM750 |
| UL | Underwriters Laboratories Inc. (ORDINARY LOCATIONS) UL 508 E175199 |
| EU-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK-megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. Rules for class. of Steel Ships 66711/A0 |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (HAZARDOUS LOCATIONS) UL 121201 E198726 |
Környezeti megfelelőség
| CAS-azonosítók | 1303-86-2; 1317-36-8; 7439-92-1 |
|---|---|
| REACH-jelöltlistás anyagok | Dibór-trioxid; Ólom; Ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Ausztria | 263b784d-ab14-49e7-b3c5-71e6c6f19d29 |
| SCIP; Belgium | 0aae1cb1-b683-4ff8-ac9c-e86f794a8640 |
| SCIP; Bulgária | 733a44b7-56a8-49fd-bcec-bda15ebb82e1 |
| SCIP; Csehország | 45cc6e52-17dd-445e-9d10-ac1b45d7c429 |
| SCIP; Dánia | 1c267569-8c37-4d4b-a2a2-9dac56f83e3a |
| SCIP; Finnország | 11c70648-790d-40fa-b6d8-676ae47859eb |
| SCIP; Franciaország | 79d8796b-8aa2-41c3-aadb-bfe311821ce2 |
| SCIP; Németország | bd372b4d-2dc4-410d-bc11-92fcabea77da |
| SCIP; Magyarország | fcf16377-3b55-4b40-a3f4-ab1f49599b82 |
| SCIP; Olaszország | 990a7423-d597-48f0-a9a4-625b84434318 |
| SCIP; Hollandia | 65b63553-a692-403a-99d5-4a6b33b34ef7 |
| SCIP; Lengyelország | 53a7c50b-27ad-4dab-8ffa-c7b8a09bf75c |
| SCIP; Románia | 4a1fdb2a-6378-4325-b863-41e43995c132 |
| SCIP; Svédország | e957b27a-2d32-45c9-ac71-478ca8844e9e |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85437090990 |
| UNSPSC | 32151705 |
| eCl@ss 10.0 | 27-24-26-01 |
| eCl@ss 9.0 | 27-24-26-01 |
| ETIM 9.0 | EC001596 |
| ETIM 10.0 | EC001596 |
| ECCN | NO US CLASSIFICATION |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 210-719 | Működtetőszerszám; Penge: 2,5 x 0,4mm; részben szigetelt szárral |
| 750-107 | Csoportjelölő-tartó |
| 2009-145 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer nyomtatóhoz; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Biztonság és előkészítés
| Személyi és dokumentációs feltételek | Szerelést és üzembe helyezést csak megfelelően képzett villamos szakember végezhet. Az alkalmazott csatoló vagy vezérlő és a teljes rendszer érvényes kézikönyvét is be kell tartani. |
|---|---|
| Munkavégzés előtt | Kapcsold le az összes tápforrást, védd a berendezést a véletlen visszakapcsolástól, és ellenőrizd a feszültségmentességet. |
| Beépítési hely | Megfelelő kiegészítő házban, szekrényben vagy villamos üzemi helyiségben helyezd el; csak jogosult szakemberek férjenek hozzá. |
| ESD és érintkezők | Biztosíts megfelelő földelést a személyeknél, a munkahelyen és a csomagolásnál. Ne érintsd az adatérintkezőket; sérült vagy deformált érintkezőjű modult cserélni kell. |
| Ex alkalmazás | A konkrét rendszerhez és tanúsítványhoz tartozó teljes gyártói feltételeket kell betartani. |
| Leválasztás és túláramvédelem | A készülékbe nincs beépített leválasztóvédelem. A csatlakozó rendszert biztosítóval kell védeni, és a rendszer oldalán megfelelő leválasztást és túláramvédelmet kell biztosítani. |
Vezeték-előkészítés
| Tömör rézvezeték | 0,08–1,5 mm² / 28–16 AWG. |
|---|---|
| Finom elemi szálas rézvezeték | 0,25–1,5 mm² / 22–16 AWG. |
| Csupaszolás | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonként | Egy vezeték csatlakoztatható. |
Push-in CAGE CLAMP vezetékcsatlakoztatás
| Közvetlen bedugás | Tömör és érvéghüvelyes vezeték közvetlenül bedugható a saját megadott tartományban. |
|---|---|
| Szerszám | A működtetéshez 2,5 mm pengeszélességű, 210-719 működtetőszerszám használható. |
| 1. Nyitás | A működtetőszerszámot ferdén helyezd a kapocspont fölötti négyszögletes nyílásba, és nyisd ki a rugót. |
| 2. Beillesztés | Helyezd a vezetéket a hozzá tartozó kerek vezetékbevezető nyílásba. |
| 3. Rögzítés | Vedd ki a szerszámot; a rugó rögzíti a vezetéket. |
Szenzor és rendszer feltételei
| Bekötési mód | A két-, három- vagy négyvezetékes mérési módhoz tartozó gyári kapcsolási rajzot és kapocskiosztást kövesd. |
|---|---|
| DIN-sín | Biztosíts megfelelő elektromos érintkezést a készülék és a DIN-sín között az EMC-jellemzők és működés megőrzéséhez. |
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-450 4 csatornás analóg bemeneti modul, ellenállásmérés, konfigurálható használati útmutató
Biztonság és előkészítés
| Személyi és dokumentációs feltételek | Szerelést és üzembe helyezést csak megfelelően képzett villamos szakember végezhet. Az alkalmazott csatoló vagy vezérlő és a teljes rendszer érvényes kézikönyvét is be kell tartani. |
|---|---|
| Munkavégzés előtt | Kapcsold le az összes tápforrást, védd a berendezést a véletlen visszakapcsolástól, és ellenőrizd a feszültségmentességet. |
| Beépítési hely | Megfelelő kiegészítő házban, szekrényben vagy villamos üzemi helyiségben helyezd el; csak jogosult szakemberek férjenek hozzá. |
| ESD és érintkezők | Biztosíts megfelelő földelést a személyeknél, a munkahelyen és a csomagolásnál. Ne érintsd az adatérintkezőket; sérült vagy deformált érintkezőjű modult cserélni kell. |
| Ex alkalmazás | A konkrét rendszerhez és tanúsítványhoz tartozó teljes gyártói feltételeket kell betartani. |
| Leválasztás és túláramvédelem | A készülékbe nincs beépített leválasztóvédelem. A csatlakozó rendszert biztosítóval kell védeni, és a rendszer oldalán megfelelő leválasztást és túláramvédelmet kell biztosítani. |
Vezeték-előkészítés
| Tömör rézvezeték | 0,08–1,5 mm² / 28–16 AWG. |
|---|---|
| Finom elemi szálas rézvezeték | 0,25–1,5 mm² / 22–16 AWG. |
| Csupaszolás | 8–9 mm / 0,31–0,35 inch. |
| Kapocspontonként | Egy vezeték csatlakoztatható. |
Push-in CAGE CLAMP vezetékcsatlakoztatás
| Közvetlen bedugás | Tömör és érvéghüvelyes vezeték közvetlenül bedugható a saját megadott tartományban. |
|---|---|
| Szerszám | A működtetéshez 2,5 mm pengeszélességű, 210-719 működtetőszerszám használható. |
| 1. Nyitás | A működtetőszerszámot ferdén helyezd a kapocspont fölötti négyszögletes nyílásba, és nyisd ki a rugót. |
| 2. Beillesztés | Helyezd a vezetéket a hozzá tartozó kerek vezetékbevezető nyílásba. |
| 3. Rögzítés | Vedd ki a szerszámot; a rugó rögzíti a vezetéket. |
Szenzor és rendszer feltételei
| Bekötési mód | A két-, három- vagy négyvezetékes mérési módhoz tartozó gyári kapcsolási rajzot és kapocskiosztást kövesd. |
|---|---|
| DIN-sín | Biztosíts megfelelő elektromos érintkezést a készülék és a DIN-sín között az EMC-jellemzők és működés megőrzéséhez. |
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
