Wago 750-325 CC-Link terepibusz-csatoló, V1.1 és V2.0 támogatással
RRP:287 559 Ft
284 683 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
247 948 Ft
nettó 195 235 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez a terepibusz csatoló a WAGO-I/O rendszert slave-ként csatlakoztatja a CC-Link terepibuszhoz. A terepibusz csatoló a CC-Link V1.1 és V2.0 verzióját is támogatja. A terepibusz csatoló felismeri a csatlakoztatott I/O modulokat, melyeket leképez process image-ben. Ez a folyamatkép (process image) állhat analóg (word-ös rendezésű adatokat továbbító) és digitális (bit-es rendezésű adatokat továbbító) modulok vegyes elrendezéséből is. A folyamatképet (process image) a CC-Link terepibuszon keresztül a vezérlőrendszer memóriájába lehet továbbítani. A helyi folyamatkép (local process image) két adatzónára tagolódik: a küldött és fogadott adatokra. A folyamatadatokat további feldolgozás céljából a CC-Link-en keresztül a vezérlőrendszerbe lehet továbbítani. A folyamat kimeneti adatai a CC-Linken keresztül továbbítódnak a protokollhoz. Az analóg modulok adatai a folyamatképben (process image) tárolódnak, ami automatikusan jön létre aszerint, hogy a modulok milyen sorrendben csatlakoznak a csatolóhoz. A digitális modulok bitjei byte-onként egyesével kerülnek elküldésre és hozzáadódnak az analóg adatokhoz. Amikor a digitális I/O adatok száma eléri a nyolc bitet, akkor a csatoló automatikusan új byte-ot hoz létre.
A Wago 750-325 CC-Link terepibusz-csatoló a moduláris WAGO I/O-rendszer és a CC-Link hálózat között közvetít. A csatlakoztatott analóg, digitális és speciális modulokat felismeri, és létrehozza a helyi folyamatképet.
Villamos és működési adatok
| Tápfeszültség (rendszer) | 24 V DC (−25…+30%); dugaszolható CAGE CLAMP csatlakozáson. |
|---|---|
| Áramfelvétel az 5 V-os rendszerellátásból | 200 mA |
| Tápfeszültség (terepi) | 24 V DC (−25…+30%); tápsínérintkezőkön át. |
| Szigetelés | 500 V rendszer/terep |
| Kimenő tápsínérintkezők száma | 3 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Kommunikáció | CC-Link |
| Átviteli sebesség | 156 kBd … 10 MBd |
| Modulok száma csomópontonként (max.) | 64 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| Rendszertáp összárama | 1800 mA |
| Jellemző bemeneti áram, 24 V-on, névleges terhelésnél | 600 mA |
| Jellemző táphatásfok, 24 V-on, névleges terhelésnél | 90 % |
| Terepi csomópontok száma a masteren (max.) | 64 |
| Buszszegmens hossza, maximum | 1200 m |
| Adatátviteli közeg (kommunikáció/terepibusz) | Árnyékolt rézvezeték 2 / 3 x 0,5 mm² |
| Folyamatkép felépítése | Külön küldési és fogadási adatterület. Az analóg és speciális adatok szavakban/bájtokban, a digitális adatok bitekben jelennek meg; a digitális bitek nyolcas csoportokban bájtokba rendeződnek. |
| CC-Link verzió és ciklus | V1.1 és V2.0; alapbeállítás V2.0. Ciklusválasztás: 1, 2, 4 vagy 8; alapbeállítás 4. |
| Foglalt állomások száma | 1–4; alapbeállítás 4. |

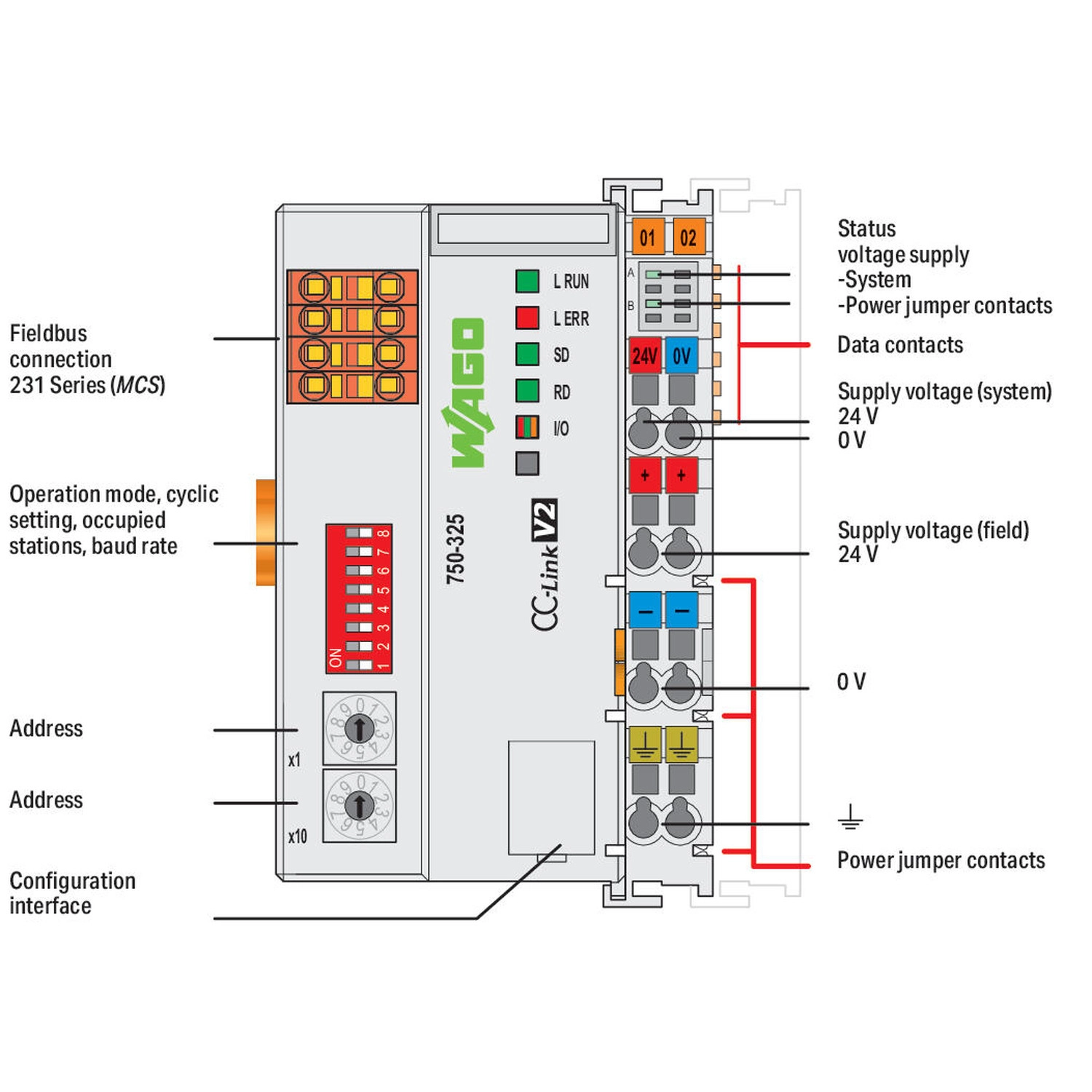

| Előlapi kezelőszervek | Két forgókapcsoló, ×1 és ×10 helyiértékkel; DIP-kapcsolók az üzemmód, ciklus, állomásfoglalás és átviteli sebesség számára. Állapotjelek: L RUN, L ERR, SD, RD, I/O. |
| V1.1; RX bemenet és RY kimenet | 1/2/3/4 foglalt állomásnál: 16 / 48 / 80 / 112 bit; ezen felül 16 rendszerbit. |
| V1.1; RWr bemenet és RWw kimenet | 1/2/3/4 foglalt állomásnál: 4 / 8 / 12 / 16 darab 16 bites szó. |
| V2.0, 1 ciklus; RX bemenet és RY kimenet | 1/2/3/4 foglalt állomásnál: 16 / 48 / 80 / 112 bit; ezen felül 16 rendszerbit. |
| V2.0, 1 ciklus; RWr bemenet és RWw kimenet | 1/2/3/4 foglalt állomásnál: 4 / 8 / 12 / 16 darab 16 bites szó. |
| V2.0, 2 ciklus; RX bemenet és RY kimenet | 1/2/3/4 foglalt állomásnál: 16 / 80 / 144 / 208 bit; ezen felül 16 rendszerbit. |
| V2.0, 2 ciklus; RWr bemenet és RWw kimenet | 1/2/3/4 foglalt állomásnál: 8 / 16 / 24 / 32 darab 16 bites szó. |
| V2.0, 4 ciklus; RX bemenet és RY kimenet | 1/2/3/4 foglalt állomásnál: 48 / 176 / 304 / 432 bit; ezen felül 16 rendszerbit. |
| V2.0, 4 ciklus; RWr bemenet és RWw kimenet | 1/2/3/4 foglalt állomásnál: 16 / 32 / 48 / 64 darab 16 bites szó. |
| V2.0, 8 ciklus; RX bemenet és RY kimenet | 1/2/3/4 foglalt állomásnál: 112 / 368 / 624 / 880 bit; ezen felül 16 rendszerbit. |
| V2.0, 8 ciklus; RWr bemenet és RWw kimenet | 1/2/3/4 foglalt állomásnál: 32 / 64 / 96 / 128 darab 16 bites szó. |

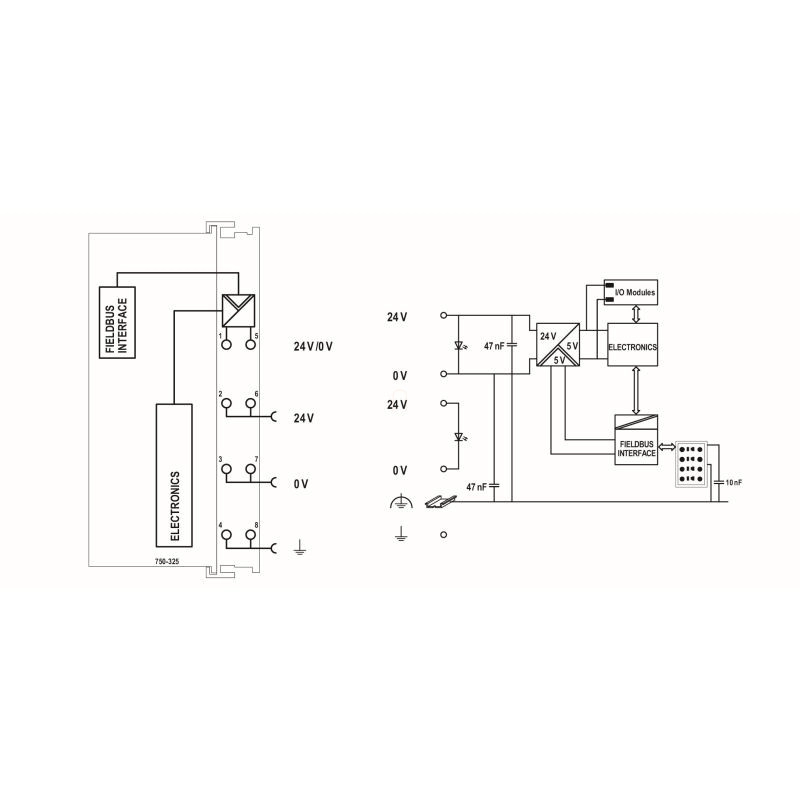

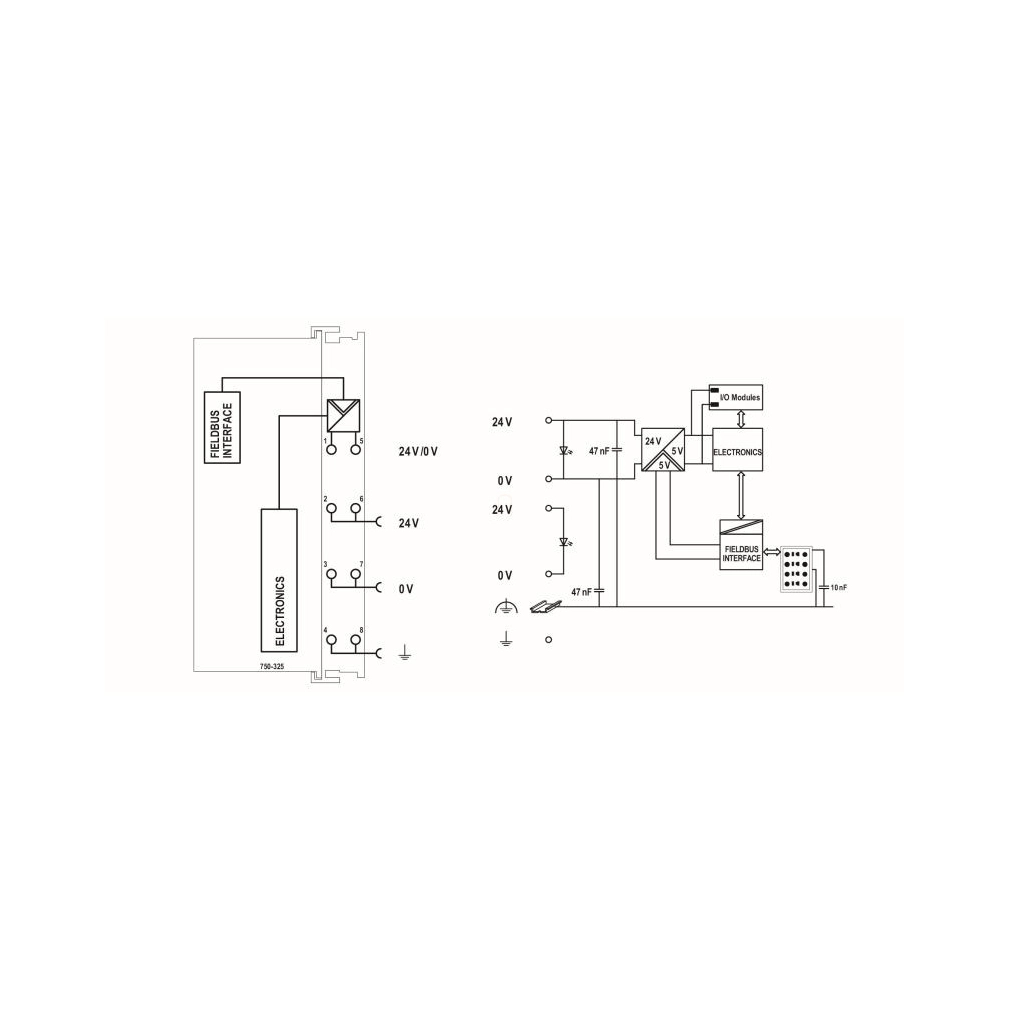

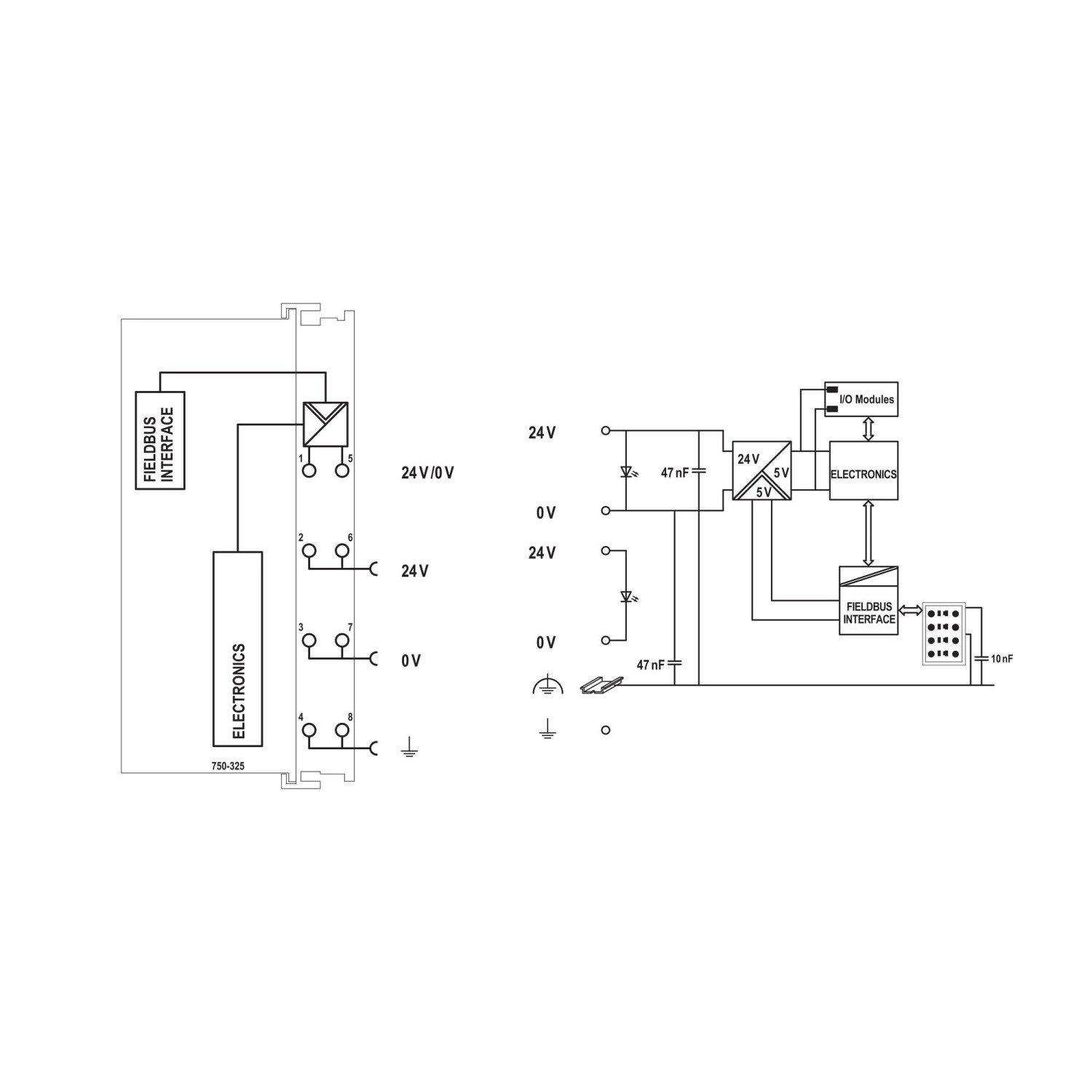

Rajzi csatlakozások és kezelőszervek
| Rendszerbetáp | 1: 24 V; 5: 0 V |
|---|---|
| Terepi potenciálok | 2/6: 24 V; 3/7: 0 V; 4/8: földpotenciál-jelölés. |
| Belső kapcsolási elemek | 47 nF rendszerági és 47 nF DIN-sínhez kapcsolódó kondenzátor; a kommunikáció árnyékolási ágában 10 nF. Belső rajzi értékek, nem külső terhelési határértékek. |
Csatlakozás, méretek és anyagok
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Csatlakozás típusa | Rendszer/terepi megtáplálás |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 61,5 mm / 2,421 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 71,9 mm / 2,831 inch |
| Mélység a DIN kalapsín felső részétől | 64,7 mm / 2,547 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 2,317 MJ |
| Tömeg | 148,5 g |
| Megfelelőségi jelölés | CE |
| Csatlakozástechnika: kommunikáció/terepibusz | CC-Link: 1 x Apacsatlakozó; 4 pólusú |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP® |
| Csatlakozástechnika: terepi tápellátás | 6 x CAGE CLAMP® |
| Csatlakozástechnika: eszközkonfiguráció | 1 x Apacsatlakozó; 4 pólusú |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2 szerint |
| EMC-zavarkibocsátás | EN 61000-6-4 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes: bal, jobb, felső, alsó; függőleges: felső és alsó. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-FBC750 |
| UL, általános környezet | Szabvány nincs megadva; E175199 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| IECEx | IEC60079-0; IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297X |
| KTL, KOSHA | Article34; IEC60079-0; 23-KA4BO-0698X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| UL, veszélyes környezet | UL121201; E198726 |
| Képi tanúsítói jelölések | PTB0102; DEKRA8505; TÜV Rheinland OCP0004; Ex piktogram. Nem külön villamos terhelhetőségi adatok. |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 693-98-1; 7439-92-1; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; 2-metil-imidazol; Dibór-trioxid; ólom; ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Ausztria) | b72ae42b-6d26-42c7-bbff-c71c15bcf27c |
| SCIP-bejelentés (Belgium) | 7e8d85b0-dec6-4d47-8a1d-b4a890d14264 |
| SCIP-bejelentés (Bulgária) | ca7cf964-5a30-4608-adbc-f4870b7b7cd0 |
| SCIP-bejelentés (Csehország) | fc6bb315-da69-4841-931e-d5e541f98ead |
| SCIP-bejelentés (Dánia) | 1081514b-8d27-433d-9b77-039036d02acd |
| SCIP-bejelentés (Finnország) | df2d9e9e-9e3f-4e37-913b-de80b3b8b08c |
| SCIP-bejelentés (Franciaország) | 9dc24a20-f78a-466b-9d7d-2a9753c511b3 |
| SCIP-bejelentés (Németország) | cb8f348d-9c8c-443d-b168-c0c698e05ffb |
| SCIP-bejelentés (Magyarország) | d8c1ecbf-42b6-48e2-8e71-7278dc922e60 |
| SCIP-bejelentés (Olaszország) | 0c93aa3b-d946-4f68-a69a-33dad2dfe3f0 |
| SCIP-bejelentés (Hollandia) | f1122e45-401e-423b-90a3-41dc871b2757 |
| SCIP-bejelentés (Lengyelország) | f11c1f18-8098-4419-b3a1-0263f800e0b5 |
| SCIP-bejelentés (Románia) | 5da268e2-f35a-4cbc-88be-71d4cd060d5a |
| SCIP-bejelentés (Svédország) | 74758c2a-a6f8-493d-93c1-9a89aabd2180 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 750-965 | Terepibusz csatlakozó CC-Link; D-Sub apacsatlakozóval; 9 pólusú |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Milyen szerepet tölt be?
A WAGO I/O-rendszert a CC-Link hálózathoz kapcsolja.
Mekkora a szélessége?
61,5 mm
Milyen üzemi környezetben használható?
Száraz beltérben, megfelelő kiegészítő burkolatban; a megadott működési és tárolási tartományokat betartva.
Fontos tájékoztatás a termékleírásról
A választásodat szeretnénk megkönnyíteni ezzel a leírással, amelyet a Lumenet munkatársai szakmai tudásuk és a rendelkezésre álló gyári adatok felhasználásával állítottak össze. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-325
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
148,5 g/db
Cikkszám
4055143597449
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-325 CC-Link terepibusz-csatoló, V1.1 és V2.0 támogatással műszaki adatok
Azonosítás
| Gyártó | WAGO |
|---|---|
| Cikkszám | 750-325 |
| GTIN | 4055143597449 |
| Kivitel | CC-Link terepibusz-csatoló |
Villamos és működési adatok
| Tápfeszültség (rendszer) | 24 V DC (−25…+30%); dugaszolható CAGE CLAMP csatlakozáson. |
|---|---|
| Áramfelvétel az 5 V-os rendszerellátásból | 200 mA |
| Tápfeszültség (terepi) | 24 V DC (−25…+30%); tápsínérintkezőkön át. |
| Szigetelés | 500 V rendszer/terep |
| Kimenő tápsínérintkezők száma | 3 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Kommunikáció | CC-Link |
| Átviteli sebesség | 156 kBd … 10 MBd |
| Modulok száma csomópontonként (max.) | 64 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| Rendszertáp összárama | 1800 mA |
| Jellemző bemeneti áram, 24 V-on, névleges terhelésnél | 600 mA |
| Jellemző táphatásfok, 24 V-on, névleges terhelésnél | 90 % |
| Terepi csomópontok száma a masteren (max.) | 64 |
| Buszszegmens hossza, maximum | 1200 m |
| Adatátviteli közeg (kommunikáció/terepibusz) | Árnyékolt rézvezeték 2 / 3 x 0,5 mm² |
| Folyamatkép felépítése | Külön küldési és fogadási adatterület. Az analóg és speciális adatok szavakban/bájtokban, a digitális adatok bitekben jelennek meg; a digitális bitek nyolcas csoportokban bájtokba rendeződnek. |
| CC-Link verzió és ciklus | V1.1 és V2.0; alapbeállítás V2.0. Ciklusválasztás: 1, 2, 4 vagy 8; alapbeállítás 4. |
| Foglalt állomások száma | 1–4; alapbeállítás 4. |
| Előlapi kezelőszervek | Két forgókapcsoló, ×1 és ×10 helyiértékkel; DIP-kapcsolók az üzemmód, ciklus, állomásfoglalás és átviteli sebesség számára. Állapotjelek: L RUN, L ERR, SD, RD, I/O. |
| V1.1; RX bemenet és RY kimenet | 1/2/3/4 foglalt állomásnál: 16 / 48 / 80 / 112 bit; ezen felül 16 rendszerbit. |
| V1.1; RWr bemenet és RWw kimenet | 1/2/3/4 foglalt állomásnál: 4 / 8 / 12 / 16 darab 16 bites szó. |
| V2.0, 1 ciklus; RX bemenet és RY kimenet | 1/2/3/4 foglalt állomásnál: 16 / 48 / 80 / 112 bit; ezen felül 16 rendszerbit. |
| V2.0, 1 ciklus; RWr bemenet és RWw kimenet | 1/2/3/4 foglalt állomásnál: 4 / 8 / 12 / 16 darab 16 bites szó. |
| V2.0, 2 ciklus; RX bemenet és RY kimenet | 1/2/3/4 foglalt állomásnál: 16 / 80 / 144 / 208 bit; ezen felül 16 rendszerbit. |
| V2.0, 2 ciklus; RWr bemenet és RWw kimenet | 1/2/3/4 foglalt állomásnál: 8 / 16 / 24 / 32 darab 16 bites szó. |
| V2.0, 4 ciklus; RX bemenet és RY kimenet | 1/2/3/4 foglalt állomásnál: 48 / 176 / 304 / 432 bit; ezen felül 16 rendszerbit. |
| V2.0, 4 ciklus; RWr bemenet és RWw kimenet | 1/2/3/4 foglalt állomásnál: 16 / 32 / 48 / 64 darab 16 bites szó. |
| V2.0, 8 ciklus; RX bemenet és RY kimenet | 1/2/3/4 foglalt állomásnál: 112 / 368 / 624 / 880 bit; ezen felül 16 rendszerbit. |
| V2.0, 8 ciklus; RWr bemenet és RWw kimenet | 1/2/3/4 foglalt állomásnál: 32 / 64 / 96 / 128 darab 16 bites szó. |
Rajzi csatlakozások és kezelőszervek
| Rendszerbetáp | 1: 24 V; 5: 0 V |
|---|---|
| Terepi potenciálok | 2/6: 24 V; 3/7: 0 V; 4/8: földpotenciál-jelölés. |
| Belső kapcsolási elemek | 47 nF rendszerági és 47 nF DIN-sínhez kapcsolódó kondenzátor; a kommunikáció árnyékolási ágában 10 nF. Belső rajzi értékek, nem külső terhelési határértékek. |
Csatlakozás, méretek és anyagok
| Csatlakoztatható vezetékek anyagai | Réz |
|---|---|
| Csatlakozás típusa | Rendszer/terepi megtáplálás |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Szélesség | 61,5 mm / 2,421 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 71,9 mm / 2,831 inch |
| Mélység a DIN kalapsín felső részétől | 64,7 mm / 2,547 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 2,317 MJ |
| Tömeg | 148,5 g |
| Megfelelőségi jelölés | CE |
| Csatlakozástechnika: kommunikáció/terepibusz | CC-Link: 1 x Apacsatlakozó; 4 pólusú |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP® |
| Csatlakozástechnika: terepi tápellátás | 6 x CAGE CLAMP® |
| Csatlakozástechnika: eszközkonfiguráció | 1 x Apacsatlakozó; 4 pólusú |
Környezeti feltételek
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
|---|---|
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Védettség típusa | IP20 |
| Szennyezettségi fok | 2 az IEC 61131-2 szerint |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC-zavarállóság | EN 61000-6-2 szerint |
| EMC-zavarkibocsátás | EN 61000-6-4 szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
| Rögzítési pozíció | Vízszintes: bal, jobb, felső, alsó; függőleges: felső és alsó. |
Tanúsítványok és nyilatkozatok
| EAC | TP TC020/2011; EAC CoC03083; GZO Almaty Standart |
|---|---|
| KC | Article58-2, Clause3; MSIP-REM-W43-FBC750 |
| UL, általános környezet | Szabvány nincs megadva; E175199 |
| EU és UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG |
| ATEX | EN60079-0; TUEV14ATEX148929X; II3G Ex ec IIC T4 Gc |
| CCCEx | CNCA-C23-01; 2020312310000213; Ex ec IIC T4 Gc |
| IECEx | IEC60079-0; IECEx TUN14.0035X; Ex ec IIC T4 Gc |
| INMETRO | IEC60079-0; TÜV12.1297X |
| KTL, KOSHA | Article34; IEC60079-0; 23-KA4BO-0698X |
| UKEx | EN60079-0; UKCA_WAGO22UKEX003X_ec |
| UL, veszélyes környezet | UL121201; E198726 |
| Képi tanúsítói jelölések | PTB0102; DEKRA8505; TÜV Rheinland OCP0004; Ex piktogram. Nem külön villamos terhelhetőségi adatok. |
Származás és besorolás
| Származási ország | DE (Németország) |
|---|---|
| Vámtarifaszám | 85176200000 |
| UNSPSC | 32151705 |
| eCl@ss 10.0 | 27-24-26-07 |
| eCl@ss 9.0 | 27-24-26-07 |
| ETIM 9.0 | EC001603 |
| ETIM 10.0 | EC001603 |
| ECCN | Nincs amerikai besorolás |
Környezeti megfelelőség
| CAS-számok | 1303-86-2; 1317-36-8; 693-98-1; 7439-92-1; 79-94-7 |
|---|---|
| REACH-jelöltlistás anyagok | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; 2-metil-imidazol; Dibór-trioxid; ólom; ólom-monoxid |
| RoHS-megfelelőség | Megfelel, mentességgel |
| RoHS-mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP-bejelentés (Ausztria) | b72ae42b-6d26-42c7-bbff-c71c15bcf27c |
| SCIP-bejelentés (Belgium) | 7e8d85b0-dec6-4d47-8a1d-b4a890d14264 |
| SCIP-bejelentés (Bulgária) | ca7cf964-5a30-4608-adbc-f4870b7b7cd0 |
| SCIP-bejelentés (Csehország) | fc6bb315-da69-4841-931e-d5e541f98ead |
| SCIP-bejelentés (Dánia) | 1081514b-8d27-433d-9b77-039036d02acd |
| SCIP-bejelentés (Finnország) | df2d9e9e-9e3f-4e37-913b-de80b3b8b08c |
| SCIP-bejelentés (Franciaország) | 9dc24a20-f78a-466b-9d7d-2a9753c511b3 |
| SCIP-bejelentés (Németország) | cb8f348d-9c8c-443d-b168-c0c698e05ffb |
| SCIP-bejelentés (Magyarország) | d8c1ecbf-42b6-48e2-8e71-7278dc922e60 |
| SCIP-bejelentés (Olaszország) | 0c93aa3b-d946-4f68-a69a-33dad2dfe3f0 |
| SCIP-bejelentés (Hollandia) | f1122e45-401e-423b-90a3-41dc871b2757 |
| SCIP-bejelentés (Lengyelország) | f11c1f18-8098-4419-b3a1-0263f800e0b5 |
| SCIP-bejelentés (Románia) | 5da268e2-f35a-4cbc-88be-71d4cd060d5a |
| SCIP-bejelentés (Svédország) | 74758c2a-a6f8-493d-93c1-9a89aabd2180 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; hasonlóan mint az EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; Bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; Bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 750-965 | Terepibusz csatlakozó CC-Link; D-Sub apacsatlakozóval; 9 pólusú |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Dokumentumadatok
| Magyar adatlap dátuma | 24.08.2026 |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.

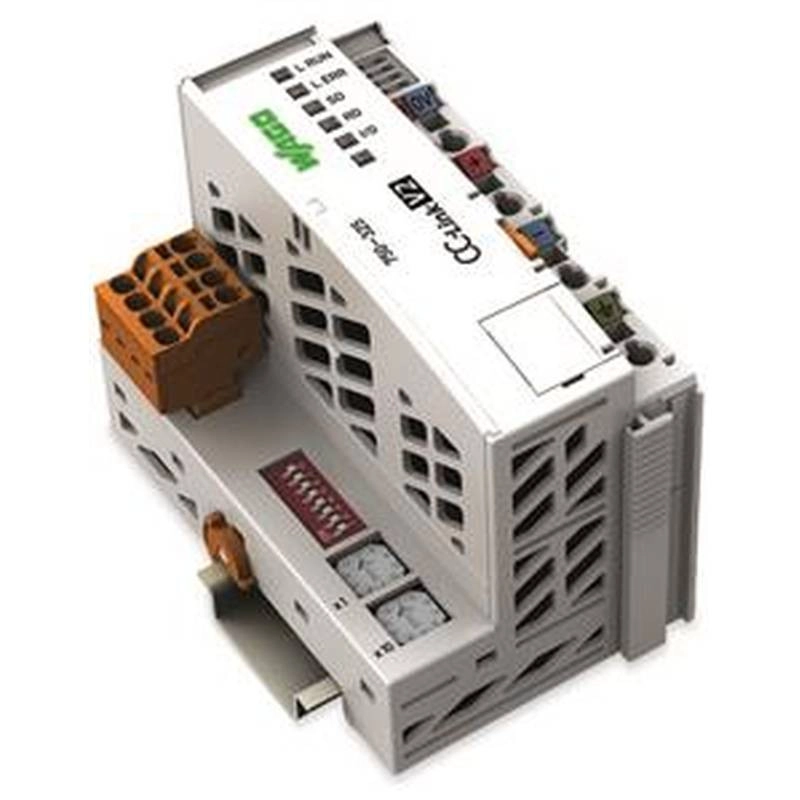

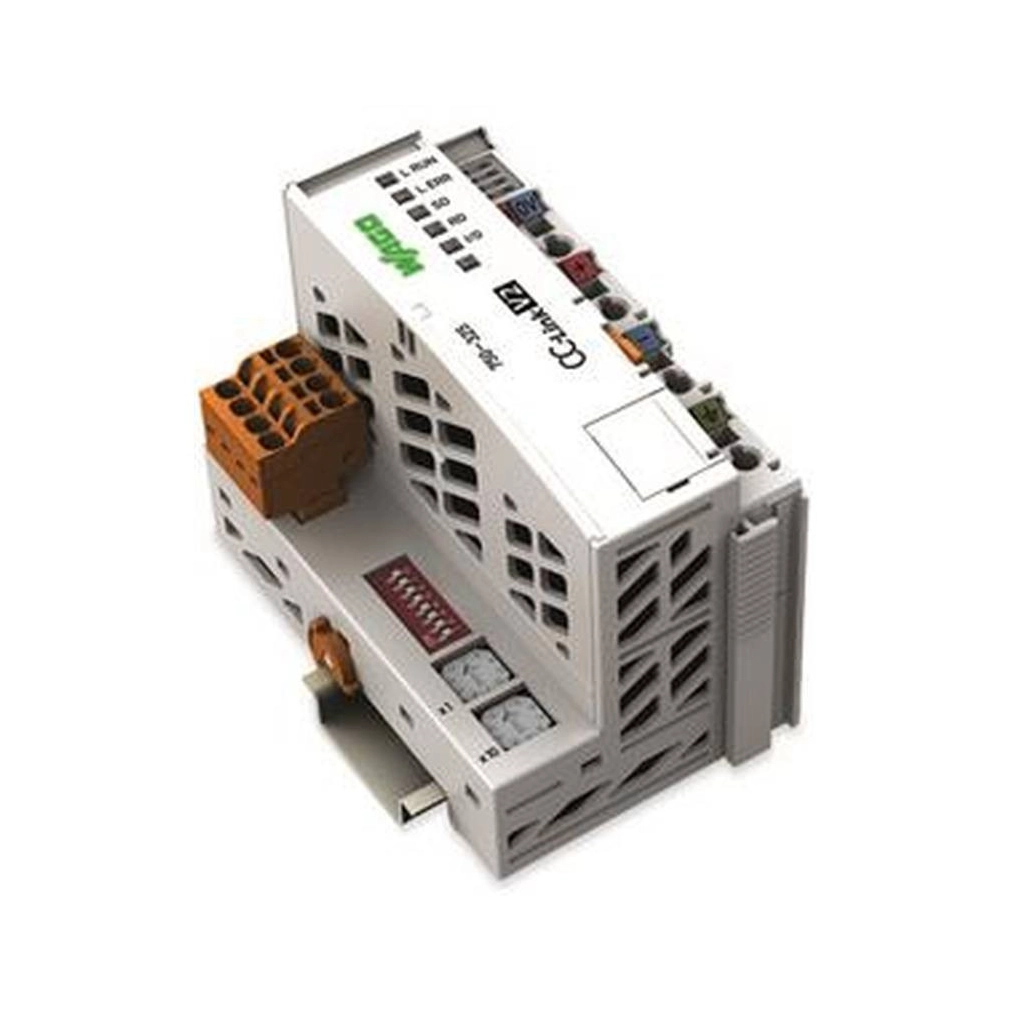

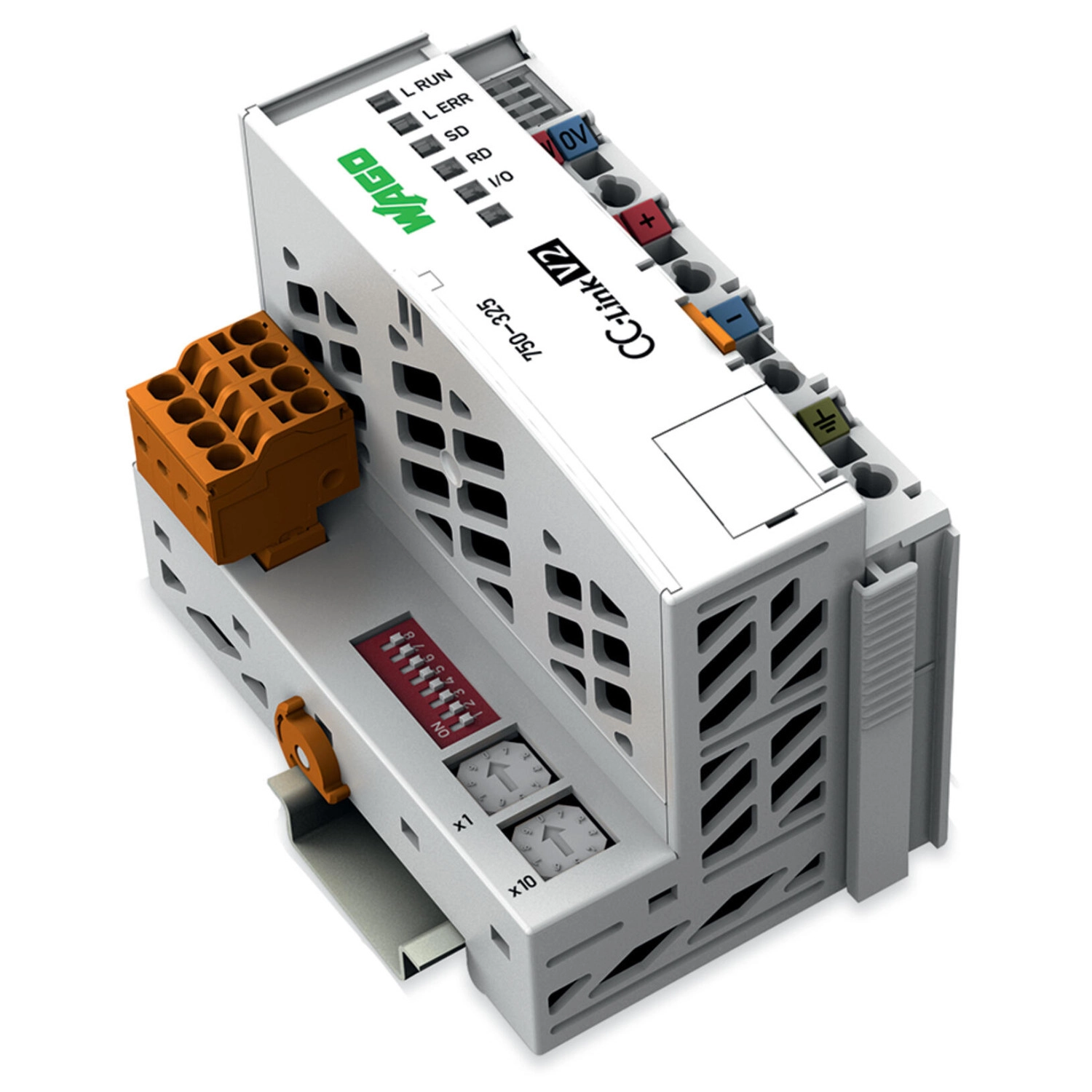

Wago 750-325 CC-Link terepibusz-csatoló, V1.1 és V2.0 támogatással használati útmutató
Biztonsági és szerelési feltételek
1
A szerelést szakképzett villamos szakember végezze, a vonatkozó előírások szerint. A rendszer száraz beltéri használatra, megfelelő kiegészítő burkolatba készült. Lakókörnyezetben a kibocsátási határértékek teljesítéséhez szükséges intézkedések kellenek.
2
Minden munkát feszültségmentes állapotban végezz. Kapcsold le valamennyi tápellátást, ellenőrizd a feszültségmentességet, és akadályozd meg a visszakapcsolást.
3
A DIN-sín védővezető-kapcsolatát biztosítsd. A rendszer- és terepi áramkörök terhelhetőségét külön ellenőrizd; szükség esetén további betápmodult használj.
4
Sérült terméket ne használj; a burkolatot ne nyisd fel. Az adat- és tápsínérintkezőket ne érintsd, kerüld az elektrosztatikus kisülést, a vezető szennyeződést és a kondenzációt.
5
Az adat- és vezérlővezetékeket külön vezesd az erősáramú vezetékektől. A csatlakozóknál a készülékházhoz képest akár további 25 K melegedés is felléphet; a vezeték hőállóságát és méretezését ehhez igazítsd.
6
Ne használj kontaktspray-t. Aeroszol, szilikon és triglicerid ellen megfelelő védelmet kell biztosítani. A gyártó által megengedett tartozékokat és a tényleges kivitel dokumentációját alkalmazd.
7
UL szerinti alkalmazásnál csak UL-jóváhagyott biztosító használható. A SELV/PELV áramköröket a veszélyes feszültségű áramköröktől elkülönítve kell vezetni, vagy a legnagyobb előforduló feszültségre megfelelő szigetelést kell alkalmazni.
Csatoló felszerelése
1
Meglévő összeállításban történő cserénél illeszd a csatoló vezetőhornyát a szomszédos I/O-modulhoz.
2
Pattintsd a csatolót a DIN-sínre.
3
Működtetőszerszámmal fordítsd el a rögzítőbütyköt addig, amíg az orra a sín mögé kapaszkodik.
Csatoló eltávolítása
1
Feszültségmentes állapotban fordítsd el a rögzítőbütyköt, hogy az orra szabaddá tegye a DIN-sínt.
2
A kioldófület húzva emeld ki a csatolót az összeállításból és a sínről. Két kioldófüles kivitelnél egyszerre húzd mindkét fület.
Vezeték előkészítése
Rézvezeték használható. Tömör és finom elemi szálas vezeték: 0,08 … 2,5 mm² / 28 … 14 AWG. Csupaszolási hossz: 8 … 9 mm / 0,31 … 0,35 inch.
CAGE CLAMP vezetékbekötés
Egy kapocspontba egy vezetéket csatlakoztass. Több ág közösítéséhez a csatlakozás előtt kialakított külön elosztás szükséges.
1
A működtetőszerszámot egyenesen told a kapocspont fölötti szögletes működtetőnyílásba.
2
Told a megfelelően előkészített vezetéket a hozzá tartozó kerek vezetéknyílásba.
3
Húzd ki a szerszámot; ezzel a CAGE CLAMP lezár és rögzíti a vezetéket.
Tápellátási követelmény
A csatolót SELV törpefeszültségű tápegységről üzemeltesd; a megengedett rendszerfeszültség 24 V DC (−25…+30%).
A használat határai
A termék és a teljes összeállítás megengedett csatlakozási, tápellátási, környezeti és tanúsítási feltételeit együtt kell betartani. Robbanásveszélyes vagy hajózási alkalmazásnál a teljes rendszerre vonatkozó külön gyártói követelmények is érvényesek.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
