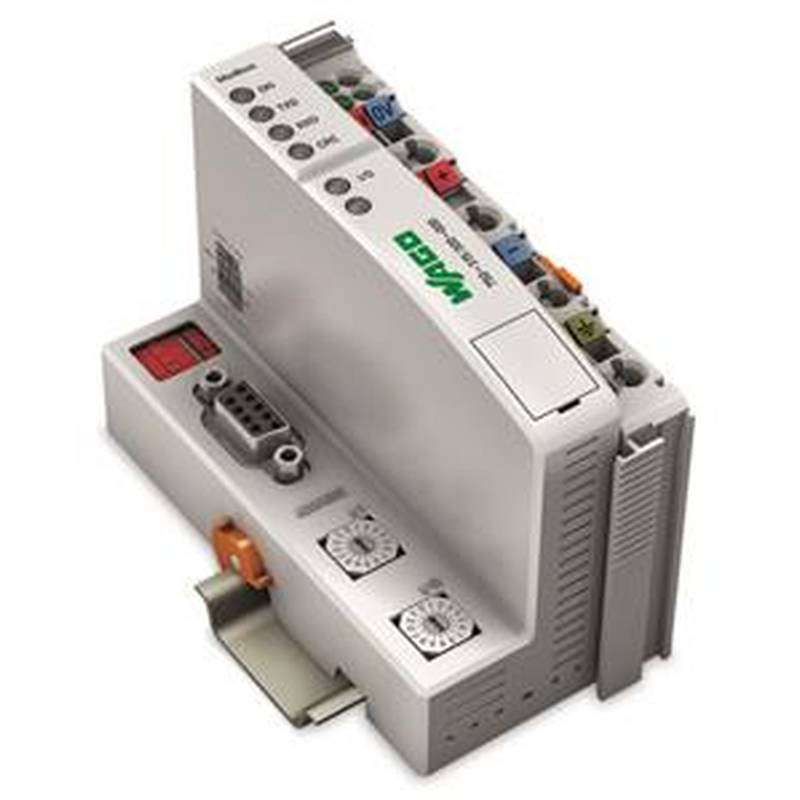

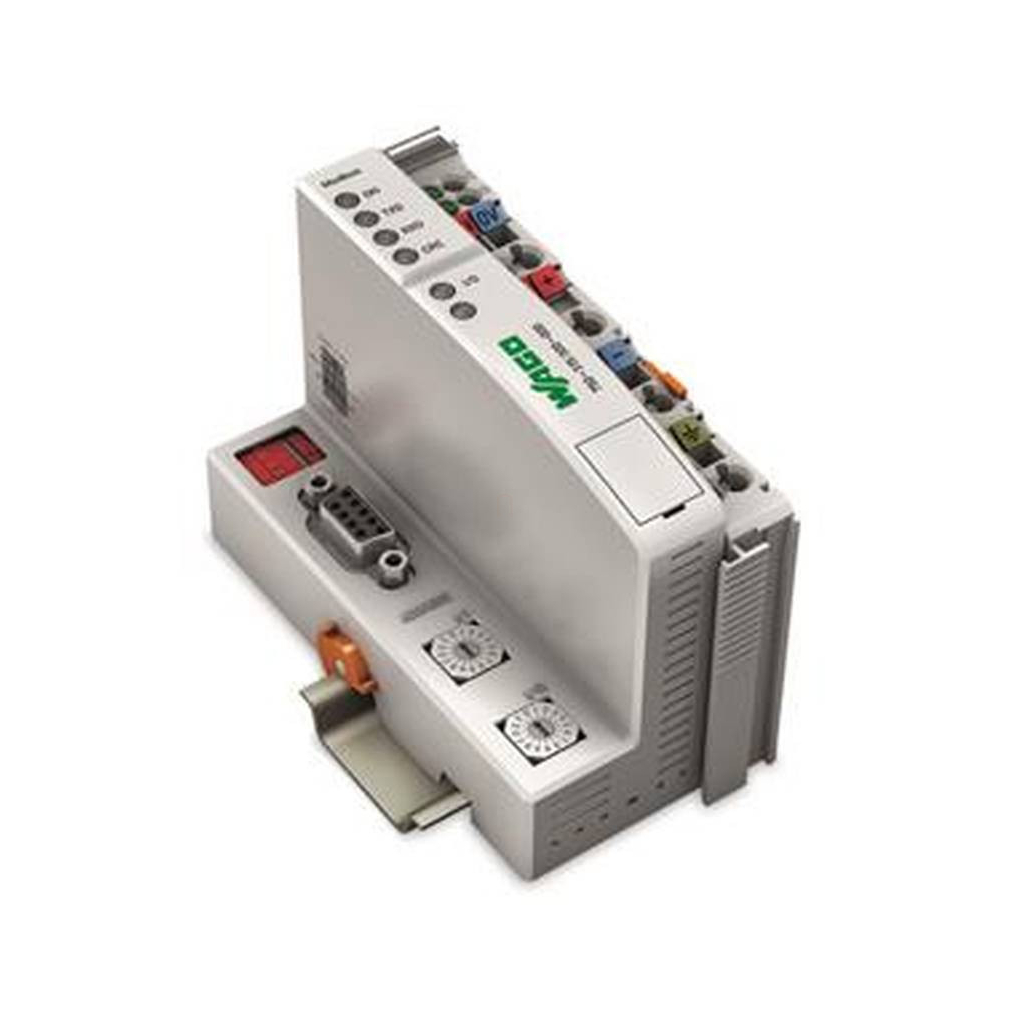

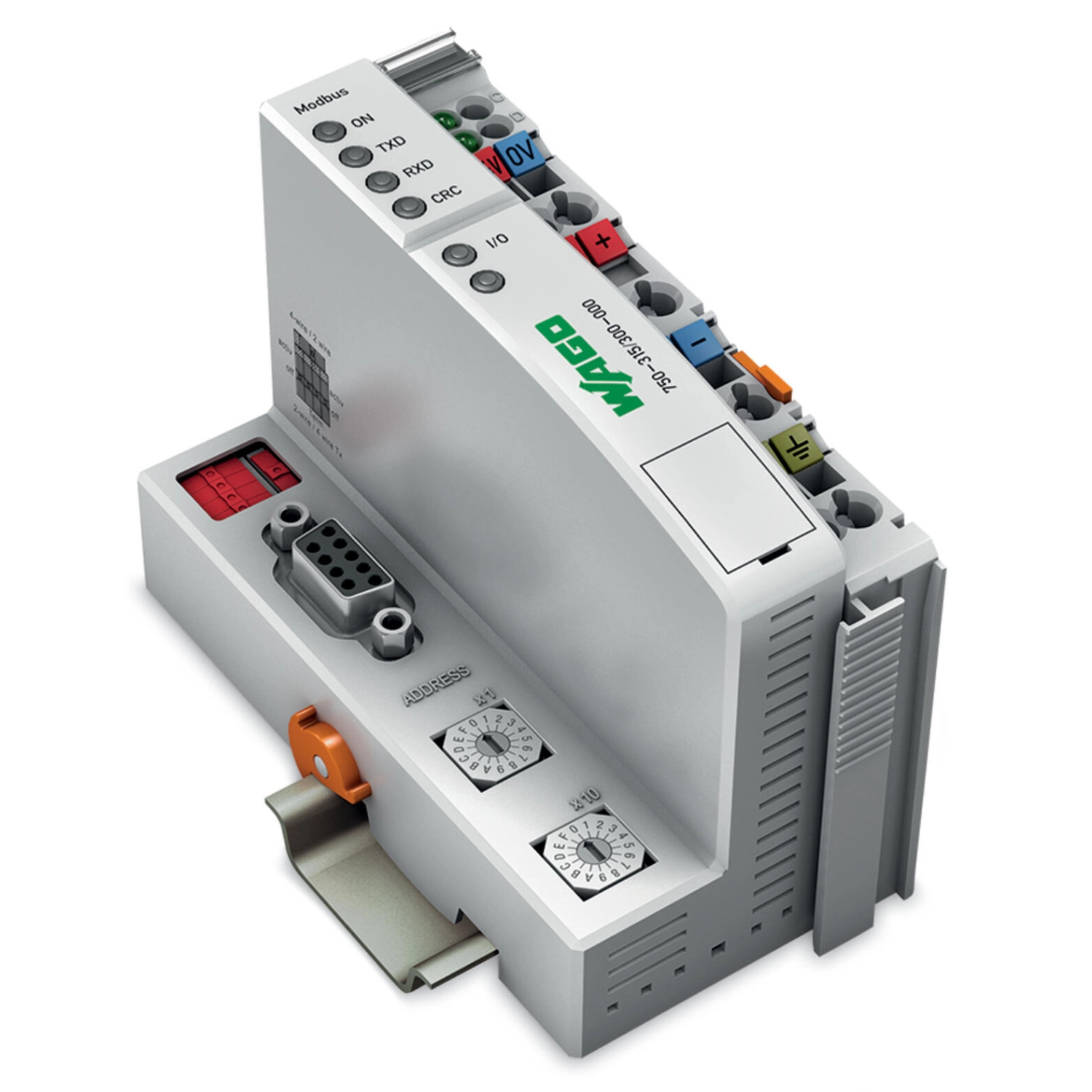

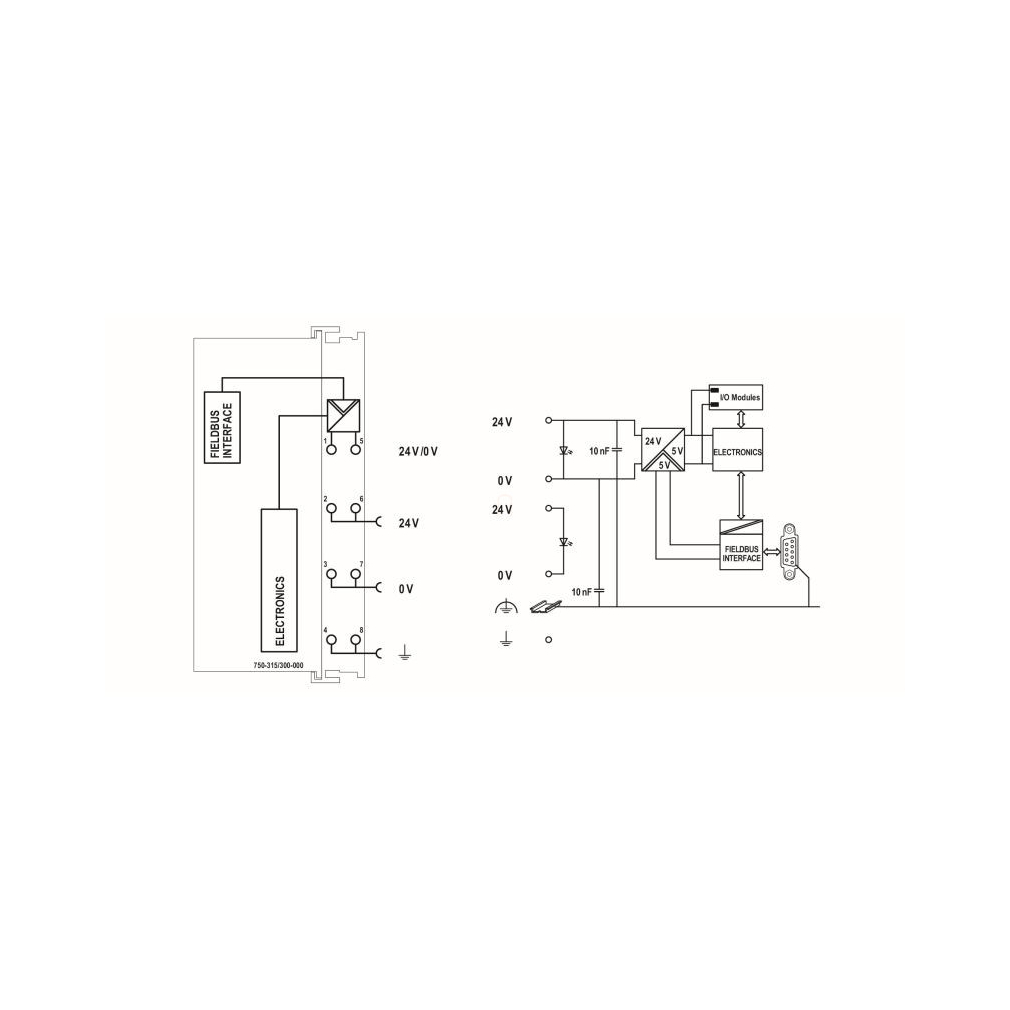

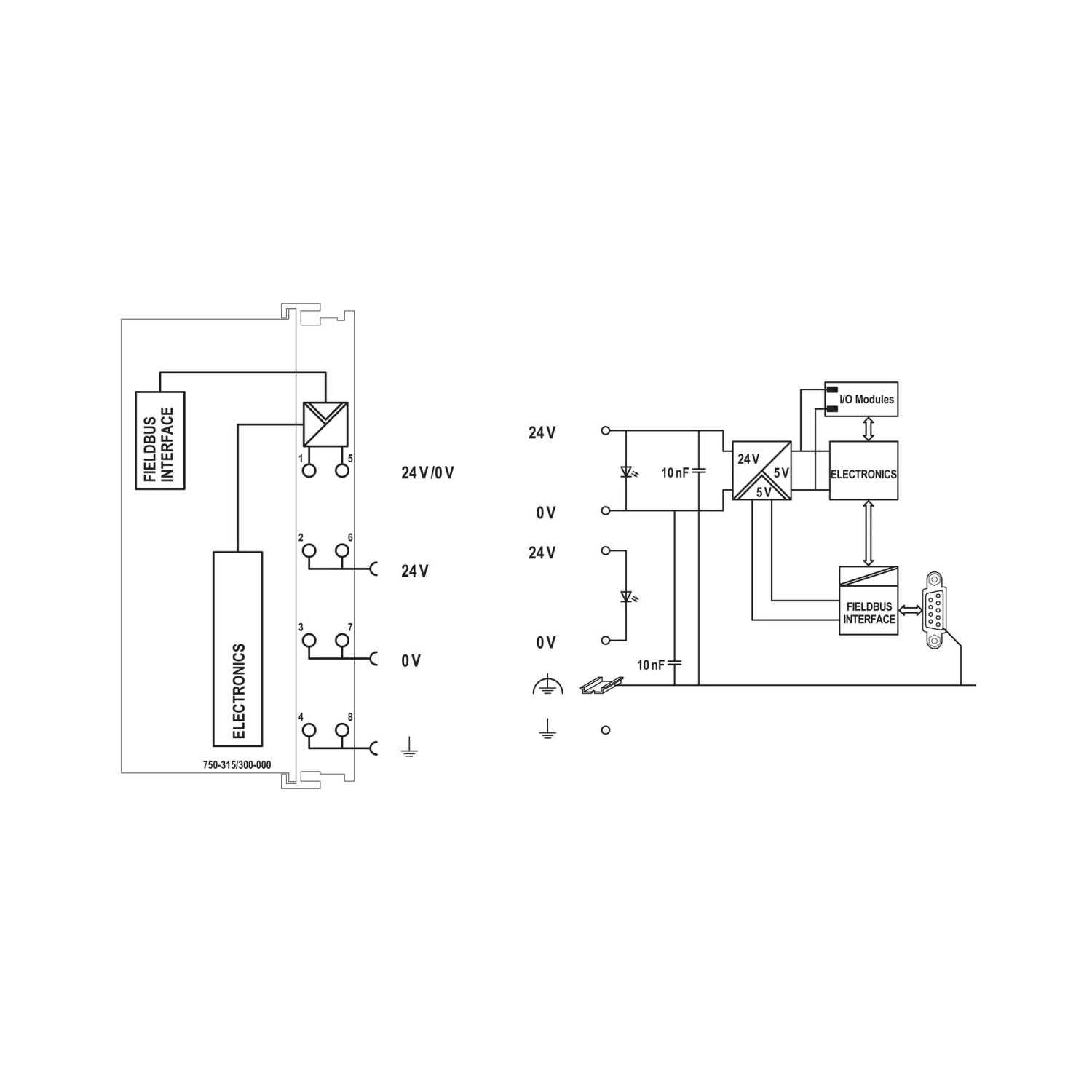

Wago 750-315/300-000 MODBUS terepibusz-csatoló, RS-485, 115,2 kBd
RRP:297 678 Ft
294 701 Ft
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
256 673 Ft
nettó 202 105 Ft
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
Ismerd meg a teljes termékcsaládot !
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Ez a terepibusz-csatoló a WAGO I/O rendszert slave-ként csatlakoztatja a MODBUS terepibuszhoz. A terepibusz-csatoló felismeri a csatlakoztatott I/O modulokat, és leképezi őket a folyamatképben (process image). Az analóg és speciális modulok adatai wordök és/vagy bájtok formájában továbbítódnak, a digitális adatok pedig egyesével, bitenként. Az analóg modulok adatai a folyamatképben tárolódnak, amely automatikusan, a modulok csatolóhoz való csatlakozásának sorrendje alapján jön létre. A digitális modulok bitjei egyesével, bájtokba rendezve kerülnek elküldésre, és hozzáadódnak az analóg adatokhoz. Amikor a digitális I/O adatok száma eléri a nyolc bitet, a csatoló automatikusan új bájtot hoz létre.
A Wago 750-315/300-000 Modbus RTU slave-ként kapcsolja a WAGO I/O rendszert az RS-485 terepibuszhoz. A csatlakoztatott modulokat felismeri, és analóg, speciális, illetve digitális adataikból folyamatképet hoz létre. Átviteli sebessége 150 Bd–115,2 kBd.
Műszaki, csatlakozási és környezeti adatok
| Kommunikáció | Modbus® RTU |
|---|---|
| Terepi csomópontok száma a masteren (max.) | 247 |
| I/O pontok száma | 6000 |
| Baud ráta | 150 Bd … 115,2 kBd |
| Busz szegmens hossza (max.) | 1200 m |
| Adatátviteli közeg (kommunikáció/terepibusz) | Árnyékolt rézvezeték 2 (4) x 0,25 mm² |
| Modulok száma csomópontonként (max.) | 64 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| Bemeneti és kimeneti (terepibusz) folyamatkép (max.) | 512 byte/512 byte |
| Tápfeszültség (rendszer) | 24 VDC (-25 … +30 %); dugaszolható csatlakozáson keresztül (CAGE CLAMP® csatlakozás) |
| Energiafogyasztás (5 V rendszerellátás) | 350 mA |
| Összáram (rendszer tápllátás) | 1650 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkkel |
| Bemeneti áram (ált.) névleges terhelés esetén (24 V) | 500 mA |
| Tápegység hatékonysága (ált.) névleges terhelés esetén (24 V) | 87 % |
| Kimenő áthidalók száma | 3 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Szigetelés | 500 V rendszer/terep |

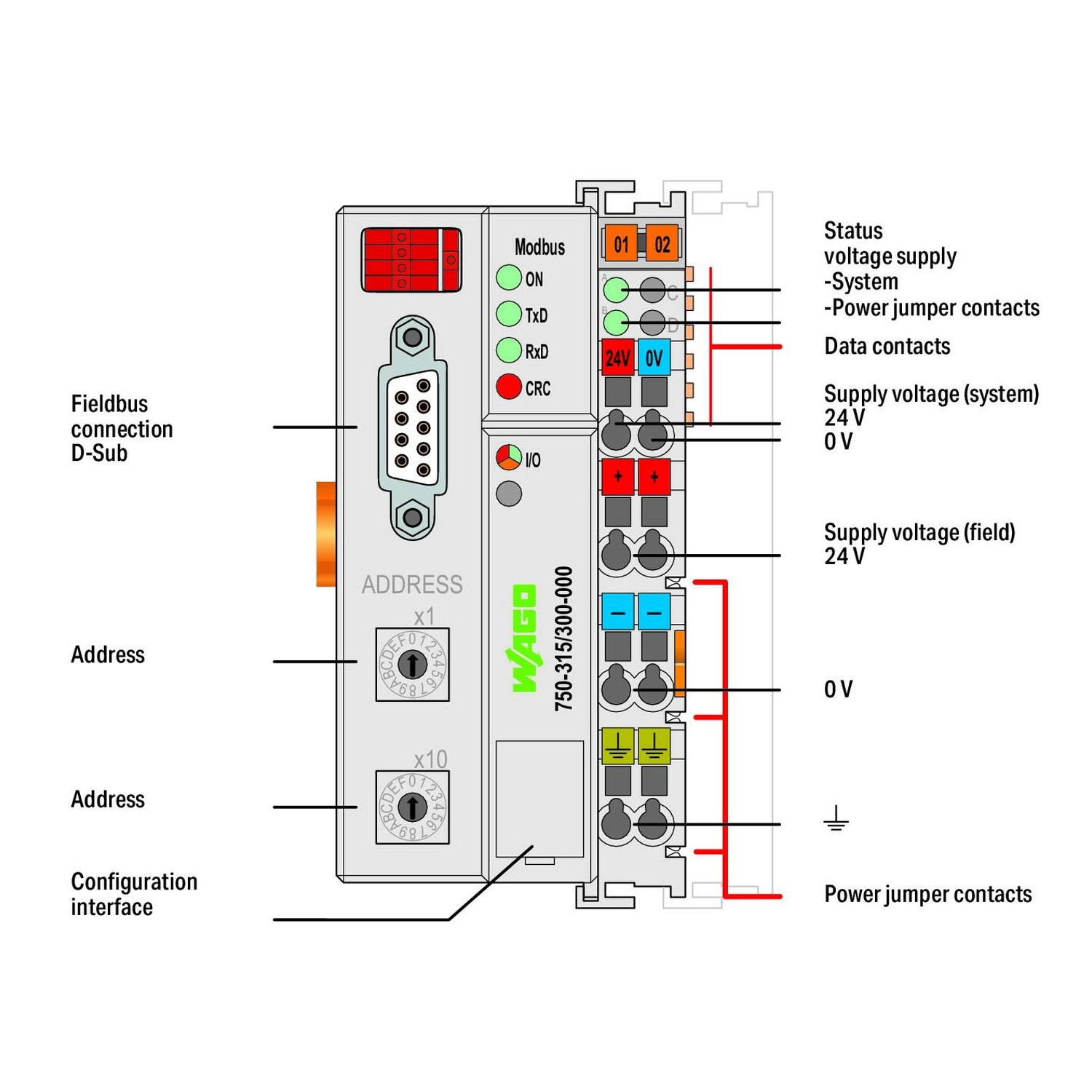

| Csatlakozástechnika: kommunikáció/terepibusz | Modbus® RTU: 1 x D-sub 9 aljzat |
| Csatlakozástechnika: terepi tápellátás | 6 x CAGE CLAMP® |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Rendszer/terepi megtáplálás |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Csatlakozástechnika: eszközkonfiguráció | 1 x Apacsatlakozó; 4 pólusú |
| Szélesség | 50,5 mm / 1,988 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 71,1 mm / 2,799 inch |
| Mélység a DIN kalapsín felső részétől | 63,9 mm / 2,516 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 2,433 MJ |
| Tömeg | 183,2 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés
| Rendeltetés és működés | Modbus RTU slave-ként kapcsolja a WAGO I/O rendszert az RS-485 terepibuszhoz. A csatlakoztatott modulokat felismeri, és analóg, speciális, illetve digitális adataikból folyamatképet hoz létre. Átviteli sebessége 150 Bd–115,2 kBd. |
|---|---|
| Folyamatkép felépítése | Az analóg és speciális moduladatok szó- és/vagy byte-szervezésűek; a digitális adatok bitenként, byte-csoportokba rendezve kerülnek az analóg adatok mellé. Nyolc digitális bit után új byte keletkezik. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-FBC750 |
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. - 13453/E0 BV |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 12060-00-3; 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; 4-metil-1,2-ciklohexán-dikarbonsav-anhidrid; Dibór-trioxid; Ólom; Ólom-monoxid; Ólom-titán-oxid (PbTiO3) |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Austria | aa58200c-d5cc-48f2-bf7c-c337992044e3 |
| SCIP; Belgium | 1990f16a-bb15-46eb-8191-864497870e53 |
| SCIP; Bulgaria | a5f12962-0703-46fc-a04c-16cf5c2c6753 |
| SCIP; Czech Republic | d086b429-eff9-41a2-b1a8-1f43dcc1488e |
| SCIP; Denmark | 7d73afce-9d38-4c1f-9402-1ea263c498a1 |
| SCIP; Finland | 773d2e03-a923-49d3-bf56-807cfd3d0a5b |
| SCIP; France | 4662d107-caaf-4e7f-8c28-ded6dd3fc6ff |
| SCIP; Germany | 0d70229b-3ba4-48d8-879e-d2b9301c82b1 |
| SCIP; Hungary | 0968f1c8-615a-472a-b1e0-b288fb25333d |
| SCIP; Italy | 3db637af-4493-4a93-b11c-d4f1c824b2f9 |
| SCIP; Netherlands | b33f23d2-4498-47e4-9404-d74c4dc02d76 |
| SCIP; Poland | f15ed0fb-ef7b-4438-913a-2985873956c1 |
| SCIP; Romania | 4fce291e-da45-47f2-9b71-84312048b22a |
| SCIP; Sweden | 9f6fb058-6fd5-4922-ad8c-043cef1e4174 |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Gyakori kérdések
Mekkora a szélessége?
50,5 mm / 1,988 inch
Milyen a védettsége?
IP20.
Fontos tájékoztatás a termékleírásról
Azért állítottuk össze ezt a leírást, hogy könnyebben választhass: a Lumenet munkatársainak szakmai tapasztalata és a rendelkezésre álló gyári adatok segítik a tájékozódásodat. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
750-315/300-000
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
183,19 g/db
Cikkszám
4055143070935
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 750-315/300-000 MODBUS terepibusz-csatoló, RS-485, 115,2 kBd műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 750-315/300-000 |
| GTIN / EAN | 4055143070935 |
| Terméktípus | Modbus RTU terepibusz-csatoló |
Műszaki, csatlakozási és környezeti adatok
| Kommunikáció | Modbus® RTU |
|---|---|
| Terepi csomópontok száma a masteren (max.) | 247 |
| I/O pontok száma | 6000 |
| Baud ráta | 150 Bd … 115,2 kBd |
| Busz szegmens hossza (max.) | 1200 m |
| Adatátviteli közeg (kommunikáció/terepibusz) | Árnyékolt rézvezeték 2 (4) x 0,25 mm² |
| Modulok száma csomópontonként (max.) | 64 |
| A modulok száma buszbővítés nélkül (max.) | 64 |
| Bemeneti és kimeneti (terepibusz) folyamatkép (max.) | 512 byte/512 byte |
| Tápfeszültség (rendszer) | 24 VDC (-25 … +30 %); dugaszolható csatlakozáson keresztül (CAGE CLAMP® csatlakozás) |
| Energiafogyasztás (5 V rendszerellátás) | 350 mA |
| Összáram (rendszer tápllátás) | 1650 mA |
| Tápfeszültség (terepi) | 24 VDC (-25 … +30 %); tápsín érintkezőkkel |
| Bemeneti áram (ált.) névleges terhelés esetén (24 V) | 500 mA |
| Tápegység hatékonysága (ált.) névleges terhelés esetén (24 V) | 87 % |
| Kimenő áthidalók száma | 3 |
| Áramterhelhetőség (tápsín érintkezőkkel) | 10 A |
| Védettség típusa | IP20 |
| Szennyezettségi fok (5) | 2 az IEC 61131-2 szerint |
| Szigetelés | 500 V rendszer/terep |
| Csatlakozástechnika: kommunikáció/terepibusz | Modbus® RTU: 1 x D-sub 9 aljzat |
| Csatlakozástechnika: terepi tápellátás | 6 x CAGE CLAMP® |
| Csatlakozástechnika: rendszertáp | 2 x CAGE CLAMP® |
| Csatlakoztatható vezetékek anyagai | Réz |
| Csatlakozás típusa | Rendszer/terepi megtáplálás |
| Tömör vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 8 … 9 mm / 0,31 … 0,35 inch |
| Csatlakozástechnika: eszközkonfiguráció | 1 x Apacsatlakozó; 4 pólusú |
| Szélesség | 50,5 mm / 1,988 inch |
| Magasság | 100 mm / 3,937 inch |
| Mélység | 71,1 mm / 2,799 inch |
| Mélység a DIN kalapsín felső részétől | 63,9 mm / 2,516 inch |
| Rögzítés típusa | DIN 35 kalapsín |
| Készülékház anyaga | Polikarbonát; poliamid 6,6 |
| Tűzterhelés | 2,433 MJ |
| Tömeg | 183,2 g |
| Megfelelőségi jelölés | CE |
| Környezeti hőmérséklet (működés közben) | 0 … +55 °C |
| Környezeti hőmérséklet (tárolási) | -25 … +85 °C |
| Működési magasság | 0 … 2000 m / 0 … 6562 láb |
| Rögzítési pozíció | Vízszintesen balra, jobbra, fent és lent; függőlegesen fent és lent |
| Relatív páratartalom (kondenzáció nélkül) | 95 % |
| Rezgésállóság | 4g az IEC 60068-2-6 szerint |
| Ütésállóság | 15g az IEC 60068-2-27 szerint |
| EMC zavartűrés | EN 61000-6-2, hajózási tanúsítványok szerint |
| EMC zavarkibocsátás | EN 61000-6-3, hajózási tanúsítványok szerint |
| Szennyező anyagoknak való kitettség | az IEC 60068-2-42 és az IEC 60068-2-43 szerint |
| Megengedett H2S szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 10 ppm |
| Megengedett SO2 szennyezőanyag koncentráció 75 %-os relatív páratartalom esetén | 25 ppm |
Működés
| Rendeltetés és működés | Modbus RTU slave-ként kapcsolja a WAGO I/O rendszert az RS-485 terepibuszhoz. A csatlakoztatott modulokat felismeri, és analóg, speciális, illetve digitális adataikból folyamatképet hoz létre. Átviteli sebessége 150 Bd–115,2 kBd. |
|---|---|
| Folyamatkép felépítése | Az analóg és speciális moduladatok szó- és/vagy byte-szervezésűek; a digitális adatok bitenként, byte-csoportokba rendezve kerülnek az analóg adatok mellé. Nyolc digitális bit után új byte keletkezik. |
Tanúsítványok és nyilatkozatok
| EAC | GZO Almaty Standart TP TC 020/2011 EAC CoC 03083 |
|---|---|
| KC | National Radio Research Agency Article 58-2, Clause 3 MSIP-REM-W43-FBC750 |
| UL | Underwriters Laboratories Inc. (normál környezet) UL 508 E175199 |
| EU megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| UK megfelelőségi nyilatkozat | WAGO GmbH & Co. KG - - |
| ABS | American Bureau of Shipping - 25-0415412 |
| BSH | Bundesamt fuer Seeschifffahrt und Hydrographie - 1104 |
| BV | Bureau Veritas S.A. - 13453/E0 BV |
| DNV | DNV GL SE DNV-CG-0339,Aug.2021 TAA0000194 |
| KR | Korean Register of Shipping - KR HMB05880-AC001 |
| LR | Lloyds Register EMEA - LR22180952TA |
| PRS | Polski Rejestr Statków - TE/1101/880590/23 |
| RINA | RINA Germany GmbH - ELE343521XG001 |
| ATEX | TUEV Nord Cert GmbH EN 60079-0 TUEV14ATEX148929X (II 3 G Ex ec IIC T4 Gc) |
| CCCEx | CQST/CNEx CNCA-C23-01 2020312310000213 (Ex ec IIC T4 Gc) |
| IECEx | TUEV Nord Cert GmbH IEC 60079-0 IECEx TUN 14.0035 X (Ex ec IIC T4 Gc) |
| INMETRO | TÜV Rheinland do Brasil Ltda. IEC 60079-0 TÜV 12.1297 X |
| UKEx | WAGO GmbH & Co. KG EN 60079-0 UKCA_WAGO22UKEX003X_ec |
| UL | Underwriters Laboratories Inc. (veszélyes környezet) UL 121201 E198726 |
Opcionális kiegészítők
| 790-108 | Árnyékolásrögzítő kengyel; 11 mm széles; átmérővel kompatibilis vezeték; 3 ... 8 mm |
|---|---|
| 790-208 | Árnyékolásrögzítő kengyel; 12,4 mm széles; 3 ... 8 mm |
| 790-116 | Árnyékolásrögzítő kengyel; 19 mm széles; átmérővel kompatibilis vezeték; 7 ... 16 mm |
| 790-216 | Árnyékolásrögzítő kengyel; 21,8 mm széles; 6 ... 16 mm |
| 790-124 | Árnyékolásrögzítő kengyel; 27 mm széles; átmérővel kompatibilis vezeték; 6 ... 24 mm |
| 790-220 | Árnyékolásrögzítő kengyel; 30 mm széles; 6 ... 20 mm |
| 790-140 | Árnyékolásrögzítő kengyel; átmérővel kompatibilis vezeték |
| 210-197 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-114 | Acél rögzítő sín; 35 x 15 mm; 1,5 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-118 | Acél rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-112 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; lyukasztott; az EN 60715 szerint; Lyukszélesség 25 mm; ezüstszínű |
| 210-113 | Acél rögzítő sín; 35 x 7,5 mm; 1 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; ezüstszínű |
| 210-196 | Alumínium rögzítősín; 35 x 8,2 mm; 1,6 mm vastag; 2 m hosszú; nem lyukasztott; az EN szabványhoz hasonló kivitelben; EN 60715; ezüstszínű |
| 210-198 | Réz rögzítő sín; 35 x 15 mm; 2,3 mm vastag; 2 m hosszú; nem lyukasztott; az EN 60715 szerint; rézszínű |
| 750-106 | Csoportjelölő-tartó |
| 750-100 | Jelölőkártya; A4-es papíron; üres |
| 2009-145 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; fehér |
| 2009-145/000-024 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; ibolya |
| 2009-145/000-006 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; kék |
| 2009-145/000-012 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; narancssárga |
| 2009-145/000-005 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; piros |
| 2009-145/000-002 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; sárga |
| 2009-145/000-007 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; szürke |
| 2009-145/000-023 | Mini-WSB Inline; Smart Printer-hez; 1700 darab egy tekercsen; nyújtható 5 mm-től 5,2 mm-ig; üres; bepattintható típus; zöld |
| 248-501 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; fehér |
| 248-501/000-024 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; ibolya |
| 248-501/000-006 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; kék |
| 248-501/000-012 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; narancssárga |
| 248-501/000-005 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; piros |
| 248-501/000-002 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; sárga |
| 248-501/000-007 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; szürke |
| 248-501/000-017 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; világoszöld |
| 248-501/000-023 | Mini-WSB jelölőkártya; kártyaként; nem nyújtható; üres; bepattintható típus; zöld |
| 750-103 | Csoportjelölő-tartó |
| 750-923 | Konfigurációs kábel; USB-csatlakozó; Hossz 2,5 m |
| 750-923/000-001 | Konfigurációs kábel; USB-csatlakozó; Hossz 5 m |
| 850-825 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (160 x 100 x 160 mm); 9 x M12, 4 x M20 |
| 850-826 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828 | IP65 burkolat; Alumínium (RAL 7032); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-826/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (240 x 100 x 160 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-827/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (320 x 100 x 160 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
| 850-828/002-000 | IP65 burkolat; Alumínium (RAL 7035); Sz x M x Á (480 x 100 x 160 mm); 4 x M20, 10 x M16, 35 x M12 kábelszorító |
| 850-814/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (200 x 120 x 200 mm); peremes lap nélkül |
| 850-815/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (300 x 120 x 200 mm); peremes lap nélkül |
| 850-816/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (400 x 120 x 200 mm); peremes lap nélkül |
| 850-817/002-000 | IP65 burkolat; Lemezacél (RAL 7035); Sz x M x Á (600 x 120 x 200 mm); peremes lap nélkül |
| 850-834 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (164 x 100 x 164 mm); 9 x M12, 4 x M20 |
| 850-835 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (244 x 100 x 164 mm); 4 x M20, 4 x M16, 14 x M12 kábelszorító |
| 850-836 | IP65 burkolat; Poliészter (RAL 7032); Sz x M x Á (324 x 100 x 164 mm); 4 x M20, 8 x M16, 17 x M12 kábelszorító |
Származás és besorolás
| Származási ország | DE |
|---|---|
| Vámtarifaszám | 85176200000 |
| Termékcsoport | 15 (I/O-rendszer) |
| Csomagolás típusa | Doboz |
Termékbesorolások
| UNSPSC | 32151705 |
|---|---|
| eCl@ss 10.0 | 27-24-26-07 |
| eCl@ss 9.0 | 27-24-26-07 |
| ETIM 9.0 | EC001603 |
| ETIM 10.0 | EC001603 |
| ECCN | Nincs amerikai besorolás megadva |
Környezeti megfelelőség
| CAS-azonosítók külön listája | 12060-00-3; 1303-86-2; 1317-36-8; 25550-51-0; 7439-92-1; 79-94-7 |
|---|---|
| REACH jelöltlistás anyagok külön listája | 2,2′,6,6′-tetrabróm-4,4′-izopropilidén-difenol; 4-metil-1,2-ciklohexán-dikarbonsav-anhidrid; Dibór-trioxid; Ólom; Ólom-monoxid; Ólom-titán-oxid (PbTiO3) |
| RoHS megfelelőség | Megfelel, mentességgel |
| RoHS mentességek | 6(c); 7(a); 7(c)-I; 7(c)-II |
| SCIP; Austria | aa58200c-d5cc-48f2-bf7c-c337992044e3 |
| SCIP; Belgium | 1990f16a-bb15-46eb-8191-864497870e53 |
| SCIP; Bulgaria | a5f12962-0703-46fc-a04c-16cf5c2c6753 |
| SCIP; Czech Republic | d086b429-eff9-41a2-b1a8-1f43dcc1488e |
| SCIP; Denmark | 7d73afce-9d38-4c1f-9402-1ea263c498a1 |
| SCIP; Finland | 773d2e03-a923-49d3-bf56-807cfd3d0a5b |
| SCIP; France | 4662d107-caaf-4e7f-8c28-ded6dd3fc6ff |
| SCIP; Germany | 0d70229b-3ba4-48d8-879e-d2b9301c82b1 |
| SCIP; Hungary | 0968f1c8-615a-472a-b1e0-b288fb25333d |
| SCIP; Italy | 3db637af-4493-4a93-b11c-d4f1c824b2f9 |
| SCIP; Netherlands | b33f23d2-4498-47e4-9404-d74c4dc02d76 |
| SCIP; Poland | f15ed0fb-ef7b-4438-913a-2985873956c1 |
| SCIP; Romania | 4fce291e-da45-47f2-9b71-84312048b22a |
| SCIP; Sweden | 9f6fb058-6fd5-4922-ad8c-043cef1e4174 |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.07.21. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
Wago 750-315/300-000 MODBUS terepibusz-csatoló, RS-485, 115,2 kBd használati útmutató
Munkavégzés előtti feltételek
Szerelés, javítás vagy karbantartás előtt kapcsold ki a készülék összes tápforrását. A rendszert megfelelő burkolatba, szekrénybe vagy villamos üzemi helyiségbe építsd; csak feljogosított, szakképzett személyek férjenek hozzá, kulccsal vagy szerszámmal. Sérült vagy deformált érintkezőjű készüléket cserélj ki. Tartsd be az elektrosztatikus kisülés elleni óvintézkedéseket, és ügyelj az adat- és tápvezetékek helyes polaritására.
Vezeték csatlakoztatása a CAGE CLAMP kapocsba
Tömör rézvezető: 0,08 … 2,5 mm² / 28 … 14 AWG; finom elemi szálas rézvezető: 0,08 … 2,5 mm² / 28 … 14 AWG. Csupaszolási hossz: 8 … 9 mm / 0,31 … 0,35 inch. Egy kapocsba alapesetben egyetlen vezetéket csatlakoztass. Több vezetéket a készülék előtt, például átmenő sorkapoccsal közösíts.
1
A vezetékcsatlakozás feletti működtetőnyílásba helyezett szerszámmal nyisd ki a kapcsot.
2
Vezesd be a vezetéket a megfelelő vezetéknyílásba.
3
Húzd ki a szerszámot; a kapocs ezzel rögzíti a vezetéket.
Két vezeték kivételes közös bekötése
Kizárólag akkor, ha két vezeték közös bekötése elkerülhetetlen, fogd össze őket érvéghüvellyel. A hüvely hossza 8 mm, névleges keresztmetszete legfeljebb 1 mm² lehet, két darab, egyenként 0,5 mm² vezetőhöz. Megadott típus: 216-103 vagy összehasonlítható tulajdonságú termék.
Használati megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
