Wago 734-369 2 vezetékes kombinált csatlakozódugó, 9 pólusú, 1,5 mm², 3,5 mm lábtávolság, hibás bekötés ellen védett, világosszürke
RRP:8 976 Ft/db
6 955 Ft/db
TOP ÁR
Egyedi rendelésre
Kosárérték alapú kedvezmények
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
Legjobb elérhető ár
6 484 Ft/db
nettó 5 106 Ft/db
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
👀Nézd meg ezeket a kategóriákat is !
Kedvenc
Összehasonlít
Elosztócsatlakozó, 734-es sorozat, a csatlakoztatási irányhoz képest 0°-os vezetőkivezetéssel. A Wago 734-369 elosztócsatlakozó egyszerű villamos szerelést tesz lehetővé. A vezetők csatlakoztatásakor 6–7 mm csupaszítási hosszt kell alkalmazni. A termék 1 vezetékcsatlakozó kapoccsal és CAGE CLAMP® csatlakozástechnikával rendelkezik. A bevált CAGE CLAMP® univerzális csatlakozás vezető megoldás a csatlakozástechnika és a villamos összeköttetések területén. Méretei: 34,35 × 18,5 × 40,9 mm, szélesség × magasság × mélység sorrendben. A csatlakoztatható vezető-keresztmetszet 0,08–1,5 mm². Az érintkezőfelület ónozott.

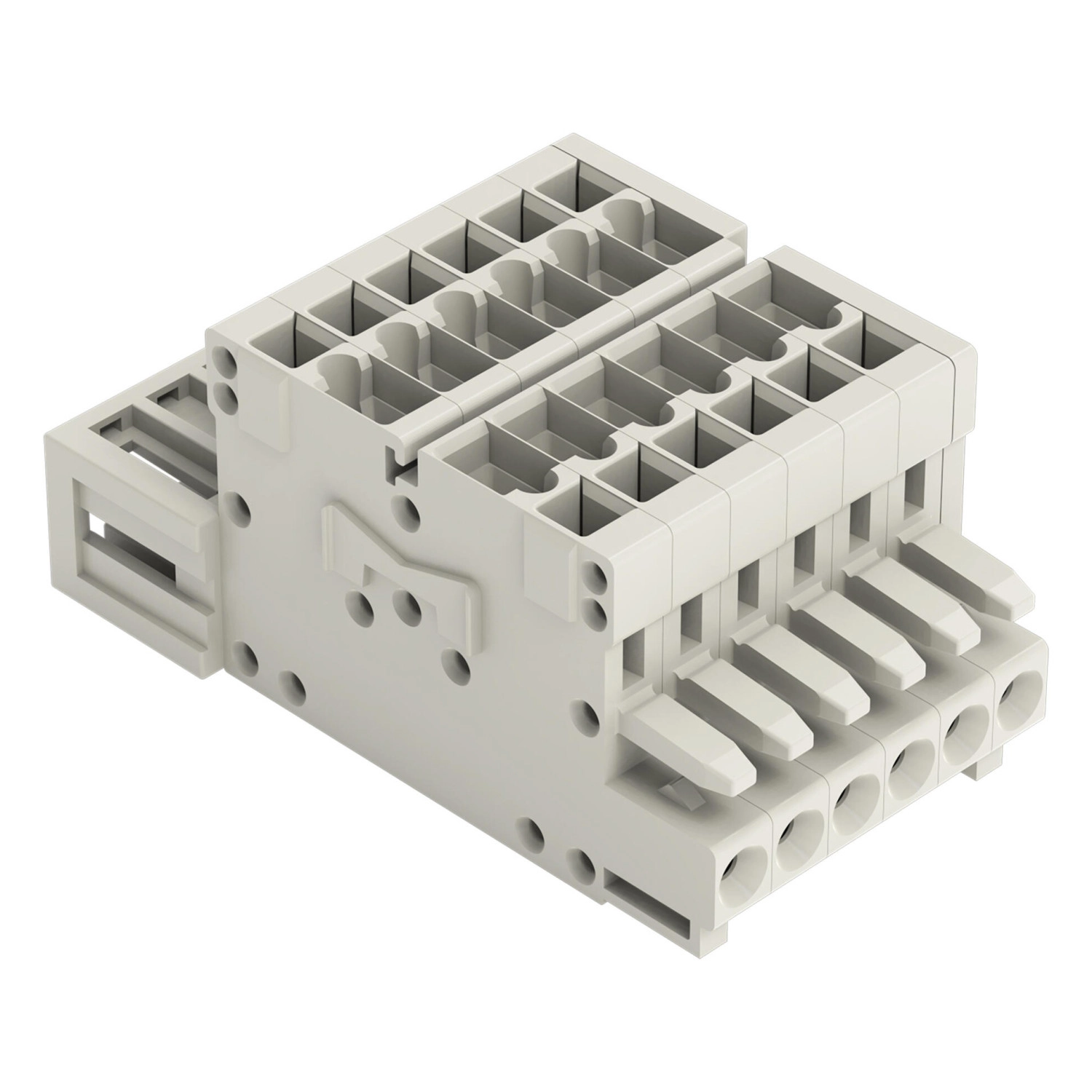

A Wago 734-369 világosszürke, 9 pólusú kombinált elosztócsatlakozó 18 csatlakozási pontot és 9 potenciált tartalmaz. A 3,5 mm lábtávolságú CAGE CLAMP® kivitel változtatható kódolással, csavarodás és hibás bekötés elleni védelemmel rendelkezik. Az 1,5 mm²-es vezetékek elrendezésénél a szigetelés átmérőjére vonatkozó korlátot is be kell tartani.
Műszaki jellemzők
| Összes csatlakozási pont száma | 18 |
|---|---|
| Összes potenciál száma | 9 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtető szerszám |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 1,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 6 … 7 mm / 0,24 … 0,28 inch |
| Pólusszám | 9 |
| Lábtávolság | 3,5 mm / 0,138 inch |
| Szélesség | 34,35 mm / 1,352 inch |
| Magasság | 18,5 mm / 0,728 inch |
| Mélység | 40,9 mm / 1,61 inch |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Igen |
| Szín | világosszürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz ötvözet |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,295 MJ |
| Tömeg | 21,3 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték, szigeteletlen érvéghüvellyel | 0,25–1,5 mm² |
| Működtetési irányok | A bekötési ponttal párhuzamosan és arra merőlegesen |
| Vezeték bekötési iránya az illesztéshez képest | 0° |
| IEC/EN 60664-1; III/3 | 160 V; 2,5 kV; 10 A |
| IEC/EN 60664-1; III/2 | 160 V; 2,5 kV; 10 A |
| IEC/EN 60664-1; II/2 | 320 V; 2,5 kV; 10 A |
| UL 1059 és CSA; B és D csoport | 300 V; 10 A |
| Hosszúságképlet | L = (pólusszám − 1) × lábtávolság + 5,9 mm + 0,45 mm |

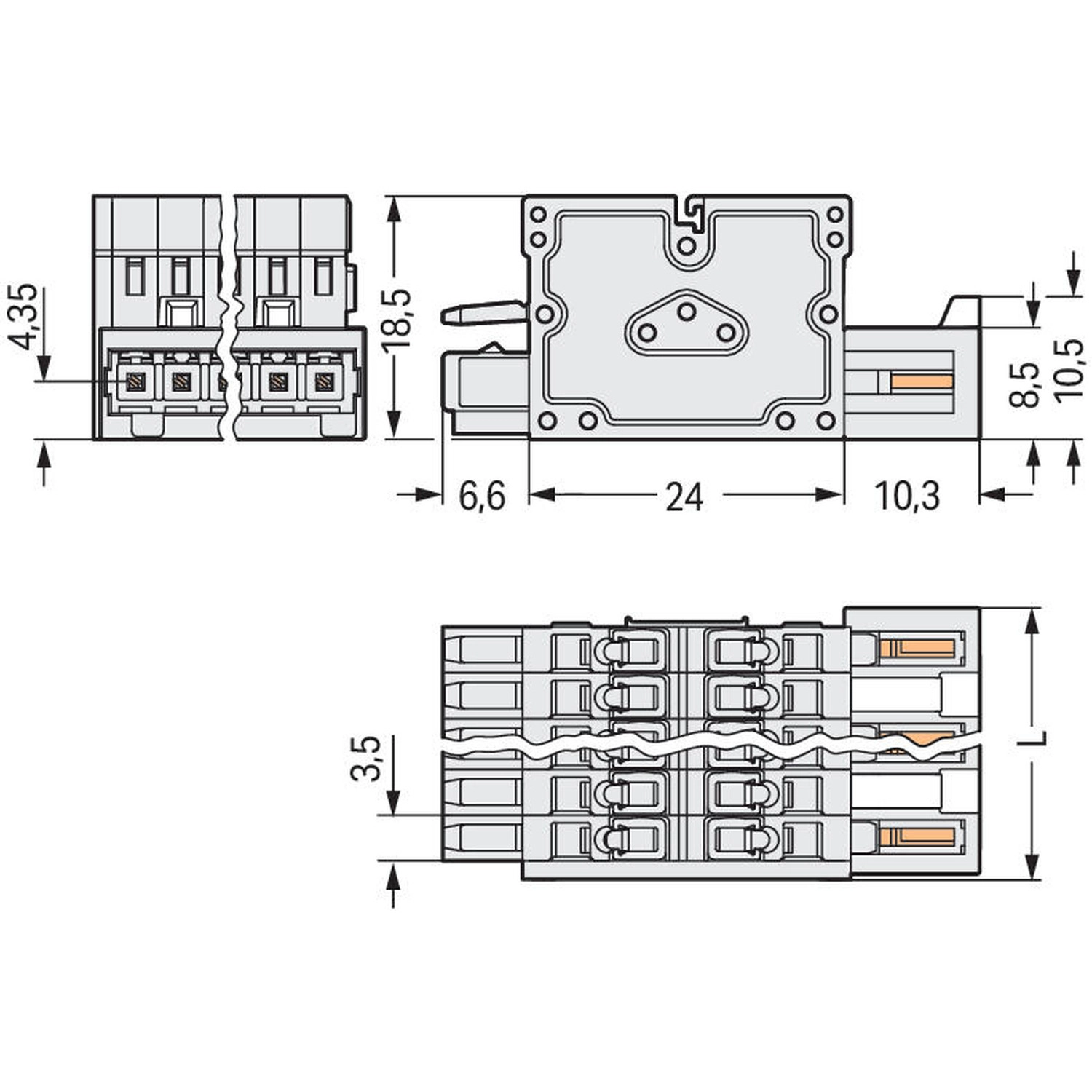

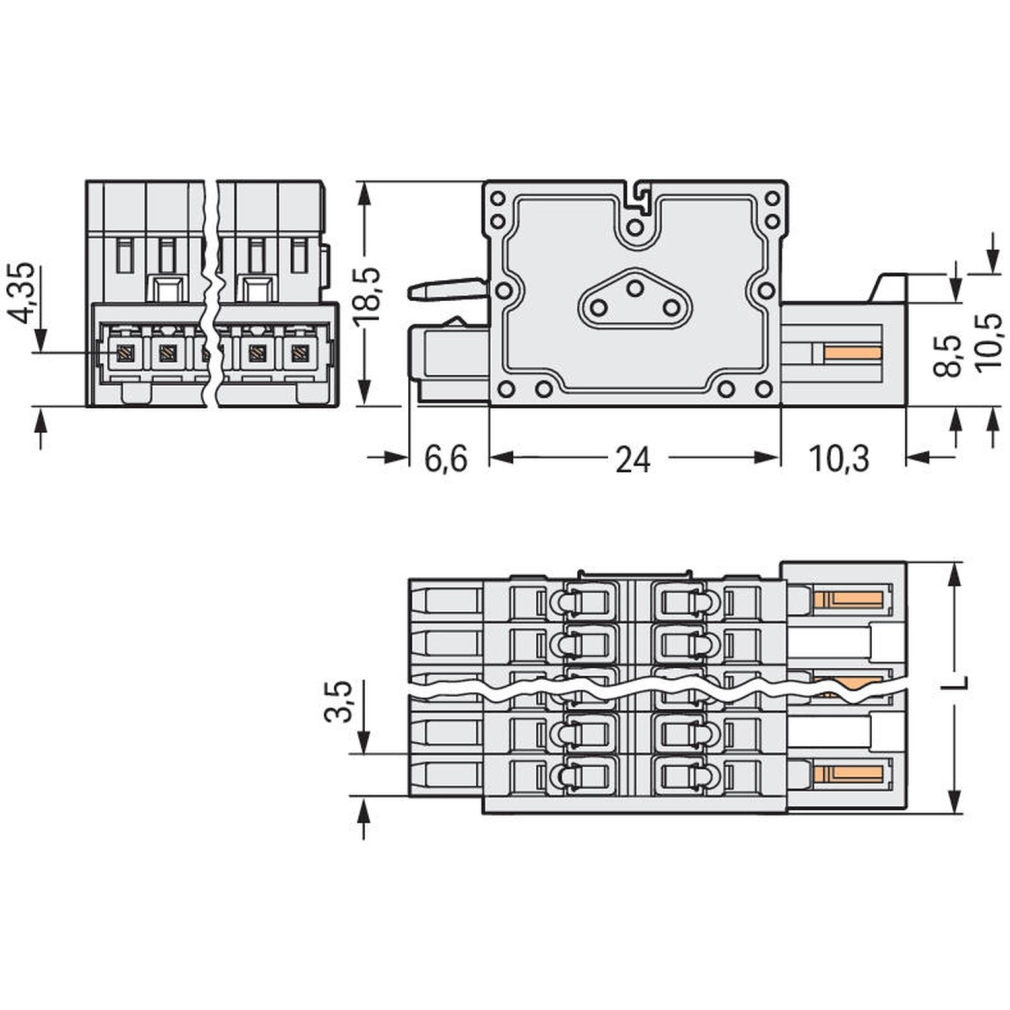

| Rajzi részméretek | 6,6 mm; 24 mm; 10,3 mm; 4,35 mm; 8,5 mm; 10,5 mm |
Alkalmazási feltételek
| Terhelés alatti csatlakoztatás és bontás | Az MCS csatlakozók a DIN EN 61984 szerint nem rendelkeznek megszakítóképességgel; terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy a nem csatlakoztatott, megérinthető csatlakozódugók ne álljanak feszültség alatt. |
|---|---|
| 1,5 mm² keresztmetszet | Az 1,5 mm²-es vezeték csatlakoztatható, de a szigetelés átmérője miatt ilyen vezetékek nem köthetők be egy sorban az összes kapocspontba. |
Kapcsolódó termékek
| 734-109 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 1,5 mm²; 3,5 mm lábtávolság; 9 pólusú; 100%-ig védett a hibás bekötés ellen; világosszürke |
|---|---|
| 734-309 | 1 vezetékes apacsatlakozó; CAGE CLAMP®; 1,5 mm²; 3,5 mm lábtávolság; 9 pólusú; 100%-ig védett a hibás bekötés ellen; világosszürke |
| 734-420 | Borítás apacsatlakozóknak; 734-es sorozatnak; IP20-védelem; fekete |
| 735-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 6 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
| 216-131 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-321 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ón lemez; sárga |
| 216-132 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigeteletlen; elektro-ón lemez |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-221 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; fehér |
| 216-121 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-122 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-222 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-123 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-223 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; piros |
| 216-124 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ón lemez |
| 216-224 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; fekete |
| 210-332/350-202 | Jelölőszalagok; A4-es papíron; feliratozott; 1-16 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszentes jelölés; Öntapadó; fehér |
| 210-332/350-204 | Jelölőszalagok; A4-es papíron; feliratozott; 17-32 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszentes jelölés; Öntapadó; fehér |
| 210-332/350-206 | Jelölőszalagok; A4-es papíron; feliratozott; 33-48 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszentes jelölés; Öntapadó; fehér |
| 734-130 | Kódoló kulcs; a felső szintre rögzíthető; fehér |
| 734-159 | Kódoló kulcs; a felső szintre rögzíthető; fekete |
| 734-129 | Tehermentesítő lap; anya-, apacsatlakozóknak; 25 mm széles; 1 rész; 3,5 mm lábtávolság; világosszürke |
A WAGO röviden
Az 1951-ben alapított, németországi mindeni központú WAGO a rugós csatlakozástechnika és az automatizálási megoldások szakértője. Portfóliója a villamos csatlakoztatástól az ipari automatizáláson át az épületfelügyeleti rendszerekig terjed.
Fontos tájékoztatás a termékleírásról
A Lumenet munkatársai azért foglalták össze számodra a termék jellemzőit szakmai tudásuk és az elérhető gyári adatok alapján, hogy könnyebb legyen megalapozottan választanod. A leggondosabb ellenőrzés mellett is előfordulhat tévedés. A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy dokumentációját. Használatkor a termékre vonatkozó, rendelkezésre álló hivatalos gyártói dokumentáció az irányadó.
Termék adatok
Márka
Wago
Pólusszám
9
Gyártó neve
WAGO HUNGÁRIA Kft.
Gyártói kód
734-369
Gyártó címe
Magyarország, 2040 Budaörs, Office Park, Szabadság út 117. C. ép. 3. emelet
Gyártó elérhetősége
info.hu@wago.com
Gyártói adatlap
Magyar nyelvű adatlap
Tömeg
21,46 g/db
Cikkszám
4045454214593
Vélemények (0)
Vásárlói vélemények
termék értékelése
Hasonló ajánlataink
Wago 734-369 2 vezetékes kombinált csatlakozódugó, 9 pólusú, 1,5 mm², 3,5 mm lábtávolság, hibás bekötés ellen védett, világosszürke műszaki adatok
Azonosítás
| Gyártó | Wago |
|---|---|
| Cikkszám | 734-369 |
| GTIN / EAN | 4045454214593 |
| Terméktípus | Kombinált elosztócsatlakozó |
Műszaki adatok
| Összes csatlakozási pont száma | 18 |
|---|---|
| Összes potenciál száma | 9 |
| Csatlakozási típusok száma | 1 |
| Szintek száma | 1 |
| Csatlakozástechnika | CAGE CLAMP® |
| Működtetés | Működtető szerszám |
| Tömör vezeték | 0,08 … 1,5 mm² / 28 … 14 AWG |
| Finom elemi szálas vezeték | 0,08 … 1,5 mm² / 28 … 14 AWG |
| Csupaszolási hossz | 6 … 7 mm / 0,24 … 0,28 inch |
| Pólusszám | 9 |
| Lábtávolság | 3,5 mm / 0,138 inch |
| Szélesség | 34,35 mm / 1,352 inch |
| Magasság | 18,5 mm / 0,728 inch |
| Mélység | 40,9 mm / 1,61 inch |
| Változtatható kódolás | Igen |
| Csavarodás elleni védelem | Igen |
| Védelem hibás bekötés ellen | Igen |
| Szín | világosszürke |
| Anyagcsoport | I |
| Szigetelőanyag | Poliamid (PA66) |
| UL94 szerinti gyúlékonysági osztály | V0 |
| Rögzítő rugó anyaga | Króm-nikkel acélrugó (CrNi) |
| Érintkező anyaga | Réz ötvözet |
| Érintkezés bevonata | Ón |
| Tűzterhelés | 0,295 MJ |
| Tömeg | 21,3 g |
| Határhőmérsékleti tartomány | -60 … +100 °C |
| Feldolgozási hőmérséklet | -35 … +60 °C |
| Finom elemi szálas vezeték, szigetelt érvéghüvellyel | 0,25–1,5 mm² |
| Finom elemi szálas vezeték, szigeteletlen érvéghüvellyel | 0,25–1,5 mm² |
| Működtetési irányok | A bekötési ponttal párhuzamosan és arra merőlegesen |
| Vezeték bekötési iránya az illesztéshez képest | 0° |
| IEC/EN 60664-1; III/3 | 160 V; 2,5 kV; 10 A |
| IEC/EN 60664-1; III/2 | 160 V; 2,5 kV; 10 A |
| IEC/EN 60664-1; II/2 | 320 V; 2,5 kV; 10 A |
| UL 1059 és CSA; B és D csoport | 300 V; 10 A |
| Hosszúságképlet | L = (pólusszám − 1) × lábtávolság + 5,9 mm + 0,45 mm |
| Rajzi részméretek | 6,6 mm; 24 mm; 10,3 mm; 4,35 mm; 8,5 mm; 10,5 mm |
Alkalmazási feltételek
| Terhelés alatti csatlakoztatás és bontás | Az MCS csatlakozók a DIN EN 61984 szerint nem rendelkeznek megszakítóképességgel; terhelés alatt csatlakoztatni vagy leválasztani tilos. Az áramkört úgy kell kialakítani, hogy a nem csatlakoztatott, megérinthető csatlakozódugók ne álljanak feszültség alatt. |
|---|---|
| 1,5 mm² keresztmetszet | Az 1,5 mm²-es vezeték csatlakoztatható, de a szigetelés átmérője miatt ilyen vezetékek nem köthetők be egy sorban az összes kapocspontba. |
Tanúsítványok és nyilatkozatok
| CB | EN 61984; NL-54190 |
|---|---|
| CSA | C22.2; 1465035 |
| KEMA/KEUR | EN 61984; 71-105522 |
| DNV | TAE000016Z |
| LR | IEC 61984; 96/20035 (E5) |
| PRS | TE/1095/880590/23 |
Származás és besorolás
| Származási ország | PL (Lengyelország) |
|---|---|
| Vámtarifaszám | 85366990990 |
| Termékcsoport | 3 (Multi Connection System) |
Termékbesorolások
| UNSPSC | 39121409 |
|---|---|
| eCl@ss 10.0 | 27-14-11-06 |
| eCl@ss 9.0 | 27-14-11-06 |
| ETIM 9.0 | EC001284 |
| ETIM 10.0 | EC001284 |
| ECCN | Nincs amerikai besorolás (NO US CLASSIFICATION) |
Környezeti megfelelőség
| RoHS megfelelőségi státusz | Megfelel, mentesség alkalmazása nélkül |
|---|
Kapcsolódó termékek
| 734-109 | 1 vezetékes anyacsatlakozó; CAGE CLAMP®; 1,5 mm²; 3,5 mm lábtávolság; 9 pólusú; 100%-ig védett a hibás bekötés ellen; világosszürke |
|---|---|
| 734-309 | 1 vezetékes apacsatlakozó; CAGE CLAMP®; 1,5 mm²; 3,5 mm lábtávolság; 9 pólusú; 100%-ig védett a hibás bekötés ellen; világosszürke |
| 734-420 | Borítás apacsatlakozóknak; 734-es sorozatnak; IP20-védelem; fekete |
| 735-500 | WAGO tesztláb; 1 mm Ø; 30 V AC / 60 V DC; CAT0; 1 A; 6 mm szigetelés nélküli; Teszt nyílás forrasztáshoz 0,5mm²-ig |
| 216-131 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-321 | Érvéghüvely; Hüvely 0,25mm² / AWG24; szigetelt; elektro-ón lemez; sárga |
| 216-132 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigeteletlen; elektro-ón lemez |
| 216-322 | Érvéghüvely; Hüvely 0,34 mm² / AWG 22; szigetelt; elektro-ón lemez; világos türkiz |
| 216-221 | Érvéghüvely; Hüvely 0,5 mm² / AWG 20; szigetelt; elektro-ón lemez; fehér |
| 216-121 | Érvéghüvely; Hüvely 0,5 mm² / AWG22; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-122 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-222 | Érvéghüvely; Hüvely 0,75 mm² / AWG 18; szigetelt; elektro-ón lemez; szürke |
| 216-123 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigeteletlen; elektro-ón lemez; ezüstszínű |
| 216-223 | Érvéghüvely; Hüvely 1 mm² / AWG18; szigetelt; elektro-ón lemez; piros |
| 216-124 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigeteletlen; elektro-ón lemez |
| 216-224 | Érvéghüvely; Hüvely 1,5 mm² / AWG16; szigetelt; elektro-ón lemez; fekete |
| 210-332/350-202 | Jelölőszalagok; A4-es papíron; feliratozott; 1-16 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszentes jelölés; Öntapadó; fehér |
| 210-332/350-204 | Jelölőszalagok; A4-es papíron; feliratozott; 17-32 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszentes jelölés; Öntapadó; fehér |
| 210-332/350-206 | Jelölőszalagok; A4-es papíron; feliratozott; 33-48 (240x); Jelölőszalag magassága: 3 mm; Szalaghossz: 182 mm; Vízszentes jelölés; Öntapadó; fehér |
| 734-130 | Kódoló kulcs; a felső szintre rögzíthető; fehér |
| 734-159 | Kódoló kulcs; a felső szintre rögzíthető; fekete |
| 734-129 | Tehermentesítő lap; anya-, apacsatlakozóknak; 25 mm széles; 1 rész; 3,5 mm lábtávolság; világosszürke |
Dokumentumadatok
| Magyar adatlap verziódátuma | 2026.10.25. |
|---|
Adatlap megjegyzés
A gyártó előzetes bejelentés nélkül módosíthatja a műszaki paramétereket, a termék kialakítását vagy a dokumentáció tartalmát. A termékre vonatkozó hivatalos dokumentáció az irányadó.
